26.1.4 Funzioni del controllore c.pCO 180

27 Istruzioni rapide 181

27.1 Funzioni principali 181
27.2 Accensione e spegnimento dell'unità 181

27.2.1 Accendere e spagnere l'unità da display 181
27.2.2 Accendere e spagnere l'unita da consenso esterno 181
27.2.3 Accendere e spagnere l'unità da BMS 181

27.3 Cambio dei setpoint 182

27.3.1 Cambio dei setpoint da display 182
27.3.2 Cambio dei setpoint da BMS 182

27.4 Cambio lingua 182
27.5 Cambio data eora 183
27.6 Impostazione delle fasse orarie 183

28 Grafica sul display 184

28.1 Convenzioni grafiche 184
28.1.1 Icone e simboli 184

29 Le maschere 186

29.1 L'albero delle maschere 186
29.1.1 Il menu delle maschere 187

29.2 Muoversi tra i menu 188

29.2.1 Info 188
29.2.2Richiesta 188
29.2.3 Sinottico 189
29.2.4 Login 190

30 Funzioni del software 191

30.1 Introduzione 191
30.2 Gestione del set point 192

30.2.1 Set Dinamico 192

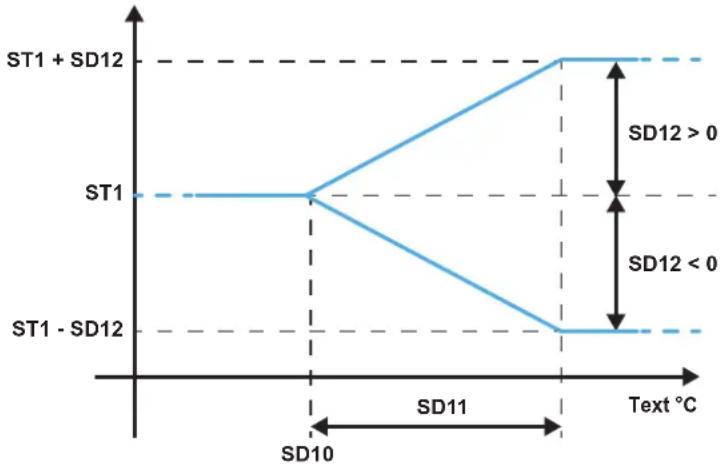

30.2.2 Setpoint dinamico da sonda aria esterna in raffescamento 193
30.2.3 Setpoint dinamico da sonda aria esterna in riscaldamento 194

30.3 Controllo della temperatura 195

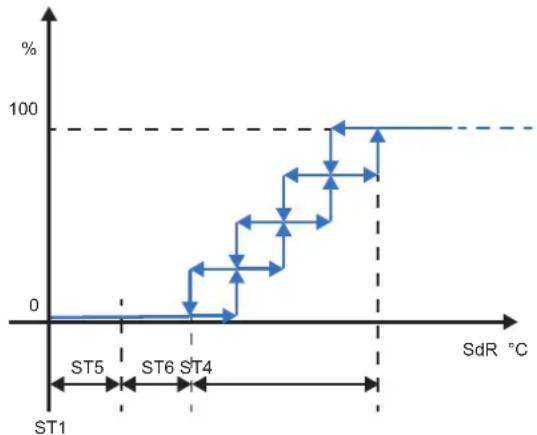

30.3.1 Termoregolazione in raffescamento 196
30.3.2 Termoregolazione in riscaldamento 198
30.3.3 Disattivazione del riscaldamento in funzione della temperatura dell'aria esterna. 200

30.4 Controllo dell'umidità 201

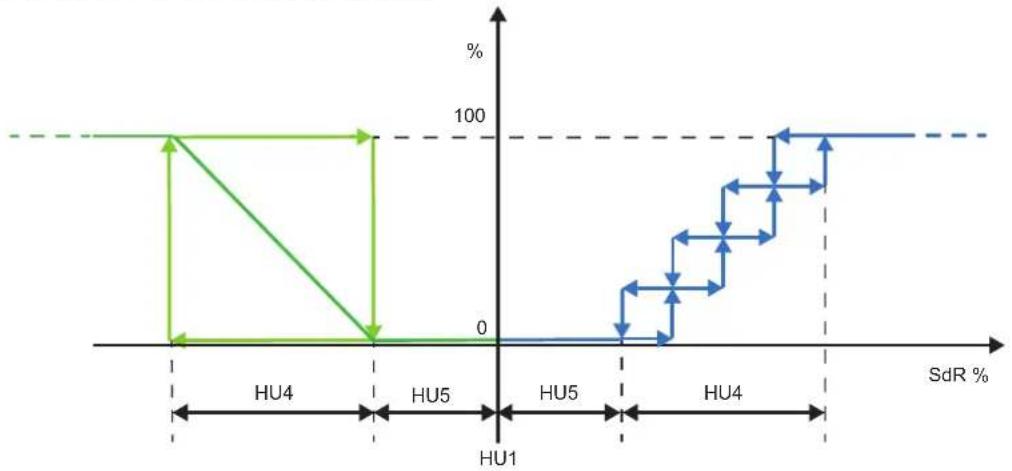

30.4.1 Controllo dell'umidità relativa con regolazione proporzionale 202
30.5 Umidificazione dell'aria 203
30.5.1 Funzioni accessorie dell'umidificatore integrato 203

30.6 Deumidificazione dell'aria 203
30.7 Controllo alimentazione elettrica 204

30.7.1 Sequenza fasi 204

30.7.2 Minima massima tensione 204
30.7.3 Fast Restart 204

30.8 Gestione delle serrande 205

30.8.1 Controllo delle serrande 206
30.8.2 Gestione delle serrande 206
30.8.3 Avvio dell'unità 206
30.8.4 Lavaggio 206
30.8.5 Ricircolo 207

30.9 Riscaldamento auxiliario 208

30.9.1 Dispositivi gestiti 209
30.9.2 Post riscaldamento 209
30.9.3 Attivazione con fasce orarie

30.1 Introduzione
30.2 Tabella allarmi 211

26.1 Generale

Alcune informazioni sull'utilizzo di quello manuale.

Lo scopo di questo manuale è di fornire tutte le informazioni necessarie per l'uso del controllore e relativivo applicativo software nelle unità riportate in copertina.

Non sono riportate in questo manuale informazioni riguardo all'installazione delle unità e le relative verifiche e controllingi per il primo avvio.

Ringraziamo in anticipo tutti coloro che vorranno segnalare errori, omissioni,sezioni che richiedono ulteriori spiegazioni o funzionamenti che non sono stati inclusi.

26.1.4 Funzioni del controllore c.pCO

L'applicativo software per il controllinge elettronico a microprocessore della series c.pCO è stato progettato per gestire unità Rooftop.

Esso preve de la possibita per mezzo di un'opportuna configurazione, di gestire un'ampia gamma di unita con relative specifiche funzionalità.

Per la gestione di unità Rooftop s'intende il controllo del funzionamento in sicurezza delle parti che le compongono nelle varie fasi di funzionamento previste.

Nella famiglia del controllore elettronico a microprocessor c.pCO fanno parte moduli di varia grandezza, cui permette, per mezzo della flessibilità del software, di ottimizzarne l'impiego utilizzato per agli applicazione quelli che possiedono il numero di ingressi e uscite necessarie.

La sched a c.pCO e collegata ai vari moduli e comunica con loro per mezzo di un bus di campo a elevata velocità e affidabilità.

L'interfaccia utente del controllore è un display touch 4,3" a colori.

27.1 Funzioni principali

Sono riportate di seguito le indicazioni necessarie per intervenire sul controllo riguardo alle funzioni principali dell'unità.

27.2 Accensione e spegnimento dell'unità

27.2.1 Accendere e spegnere l'unità da display

Sulla maschera principale per mezzo dell'icona "On/Off" portarsi nella maschera per l'avvio e arresto del'unità.

Nella parte superiore della maschera è riportato lo stato dell'unità, al centro e presente un'icona "On/Off".

Il tocco dell'icona modifica lo stato dell'unità da "in funzione" a "spenta" e viceversa.

27.2.2 Accendere e spegnere l'unità da consenso esterno

Per poter accendere e spagnere l'unità da consenso esterno, assicurarsi che la funzionalità sa attiva.

Per l'accensione dell'unità è necessario chiudere il consenso esterno. Per lo spegnimento è necessario aprirlo.

Il consenso esterno va collegato ai morsetti "1" e "56" presenti in morsettiera.

Per poter accendere e spagnere l'unità da consenso esterno, assicurarsi che la funzionalità sa attiva.

Per l'accensione dell'unità è necessario chiudere il consenso esterno. Per lo spegnimento è necessario aprirlo.

Il consenso esterno va collegato ai morsetti "1" e "2" presenti in morsettiera.

Il consenso esterno deve essere un contatto pulito.

27.2.3 Accendere e spegnere l'unità da BMS

Per poter accendere e spegnere l'unità da BMS, assicurarsi che la funzionalità sa attiva.

Vedi documento gestione BMS dedicato.

27.3.1 Cambio dei setpoint da display

Dal menu principale si preme su "Setpoint" per accedere alla schermate dove sono presenti le funzioni che prevedono la gestione del setpoint.

Nel sottomenu "Setpoint" selezionare la funzione della quale si vuole modificare il setpoint.

Eventually scorrere i parametri sino a far comparire il parametro setpoint.

Selezionare il parametro del setpoint per attivare la tastiera di modifica.

Impostare il nuovo valore e confermare con il simbolo di spunta verde.

Nelle unità che prevedono ilchio di funzionamento sono presenti il setpoint in raffescamento "ST7" e quello in riscaldamento "STH7".

E' indispensablehe che il value del setpoint raffrescamanto "ST7" sua maggiore di quello in riscaldamento "STH7".

Se per erre si impostano valori che non soddisfano esta condizione, il controllore attiva l'allarme "AL 183".

L'allarme "AL183" è di sola segnalazione.

27.3.2 Cambio dei setpoint da BMS

Per poter modificare il setpoint da BMS, assicurarsi che la funzionalità sa attiva.

Vedi documento gestione BMS dedicato.

27.4 Cambio lingua

Dal menu principale si preme su "Lingue" per accederere alle schermate dove sono riportate le lingue disponibili.

Se la lingua desiderata non è presente nella schermata, perché risercata con l'aiuto delle frece.

Con la selezione si attiva la lingua scelta

27.5 Cambio data e ora

Scorrere il menu principale sino a trovare il gruppo "Configurazioni" e selezione.

Su "Configurazioni" selezionale "Data e ora" per accederere alla schermata per modificare le impostazioni

Selezionando l'icona di scrittura in basso a destra si accede alla schermata di modifica.

Selezionando i singoli valori in verde si attiva la tastiera virtuale per mezzo della quale si possono impostare nuovi valori. Una volta impostato, il valore deve essere confirmato per mezzo del simbolo di spunta.

Una volta modificati i valori, l'impostazione deve essere salvata con I'icona di salvataggio in basso a destra.

Con la freccia a sinistra è possible tornare alla maschera precedente sulla salvare le modifiche fatte.

27.6 Impostazione delle fasce orarie

L'impostazione delle fasce orarie richiede l'accesso con password.

Scorrere il menu principale sino a trovare il gruppo "Parametri" e selezionario.

Scorrere il menu "Parametri" sino a trovare il gruppo "ES Energy saving".

Con la selezione su "ES Energy saving", si accede al gruppo di parametri per l'impostazione delle fasce orarie. Per la logica d'impostazione dei parametri vedere il capitolo rlativo.

Particolare attenuation è stata data in fase di sviluppo dell'applicativo all'utilizzo intuitivo dell'interfaccia utente.

28.1 Convenzioni grafiche

L'utilizzo del display "touch" permette di navigare nell'interfaccia.

Sono state utilizzate alcune intuitive icone come tasti per muoversi lavoramente tra le maschere e tra i vari menu.

Altre semplici symboli sono utilizzati perindicaregli organi e le funzioni attive.

Le ige usate come tasti e i simboli presenti nelle varie maschere dell'interfaccia sono riportati di seguito.

28.1.1 lcone e symboli

Nel display "touch" delle icone sono utilizzate come tasti fisici per muoversi tra i menu e all'interno delle maschere. Le icone presenti sono:

"Home" esta icona permette di tornare alle schermata principale. Con i tasti freccia è possibile spostarsi nel loop presente;

"Info" esta icona permette di accederare alle maschere che contengono informazioni relative al software e all'unità. Con i tasti freccia è possibile spostarsi nel loop presente;

"On/Off" esta icona permette di accedere alla maschera per l'avvio o l'arresto dell'unità per mezzo dell'interfaccia utente;

"Freddo/Caldo" esta icona permette di accedere alla maschera per ilchio di funzionamento raffrescamento/riscaldamento per mezzo dell'interfaccia utente;

"Menu" alla maschera principale, con la pressione di questa icona si passa alla maschera "Menu". Da qualsi a ltra maschera, con la pressione di但这a icona si ritorna indietro di un livello;

"Richiesta" esta icona permette di accederare alle maschere che riportano le varie richieste dell'impianto. Con i tasti freccia è possibile spostarsi nel loop presente;

"Serrande" esta icona permette di accedere alla maschera che riportano lo stato di funzionamento delle serrande. Con i tasti freccia è possibile spostarsi nel loop presente;

"Sinottico" esta icona permette di accedere alla maschera che riporta lo schema di principio del circuito dell'unità; Con il tocco sui componenti del circuito si accede alle informazioni e ai parametri che lo riguardano.

Il tocco di但这a icona permette di accedere al menu allarmi. Se l'icona è di colore rosso, almeno un allarme è attivo; se è grigio nessun allarme è attivo.

Il ista icona compare nella schermata del "login" dopo aver inserito la "password".Il tocco di esta icona conferma la "password" inserita.

qusta icona compare nella schermata del "login" I'accesso con le credenziali corrette.11 tocco di esta icona permette di tornare al "loop" del menu precedente mantenendo I'accesso con le credenziali attivate.

Alcuni symboli permettono di capire facilemente le funzioni presenti nell'unità e il loro stato. I symboli sono:

quisto sibbolo, presente in tutte le unità, indica la funzione ventilazione. Quando è grigio significica che la ventilazione non è in funzione quando è colorato significica che lo è.

¿este symbolo indica la funzione raffescamento. Quando è grigio significa che il raffescamento non è in funzione quando è colorato significa che lo è.

¿este symbolo indica la funzione deumidificazione. Quando è grigio significa che la deumidificazione non è in funzione quando è colorato significa che lo è.

Il.
parametri e necessario insere la password a seconda del profilo al quale si è accreditati.

To sibolo indica che è attivo il ricircolo totale dell'aria.

Per mezzo dell'interfaccia utente è possibile accederate a tutte le informazioni e all'impostazione dei parametri relativi al funzionamento dell'unità. Nel manuale è riportato come accederate alle informazioni d'interesse e ai parametri per le regolazioni delle vari funzioni.

29.1 L'albero delle maschere

Per mezzo dell'interfaccia utente è possibile accederate a tutte le informazioni e all'impostazione dei parametri relativi al funzionamento dell'unità. Nel manuale è riportato come accederate alle informazioni d'interesse e ai parametri per le regolazioni delle vari funzioni.

Come riportato nella descrizione delle icone, alla maschera principale si può accederere direttamente alle informazioni e funzioni più importanti. La maggior parte dei parametri e delle impostazioni sono presenti nelle maschere divise in un menu principale e vari sottomenu.

Per navigare e orientarsi agevolmente tra le maschere dell'interfaccia utente, di seguito è riportato uno schema dell'albero delle maschere.

• Setpoint

• Unità

• Ventilazione

• Umidificazione Deumidificazione

• Serrande

• Riscaldamento ausiliario

• Post gas caldo

• Rinnovo aria ambiente

• Sonde

-1/0

• Ingressi universali

• Ingressi digitali

• Driver 1

• Uscite analogiche

• Uscite digitali

• Driver 2

• Lingua

• Inglese

*Italiano

• Svedese

• Tedesco

• Francese

• Spagnolo

• Polacco

• Storico Allarmi

• Grafici

• Login

• Configurazione

• Data/Ora

• Retroilluminazione

• Network

*Terminate

• Led

• Font

-Parametri

• ST - Raffrescamento meccanico

• STH - Riscaldamento meccanico

• SP - Setup

*FA - Ventilazione di mandata

• RFA - Ventilazione di ritorno

• PAL - Allarmi

• CF - Configurazione

*CO-Compressori

• ET - Valvola termostatica elettronica

• PID - Parametri PID

• ES - Energy Saving

• UN - Unloading

• DF - Sbrinamento

• HU - Umidità

• PD - Pump Down

• SD - Setpoint dinamico

• DA - Serrande

*EFA-Ventilazione esterna

* CA-Calibratura sonde

• RA - Fondoscala sonde trasduttori

• ENV - Envelope

• Gestione file

• Salvataggio timelog.txt

• Carica default.conf

• Carica alarm.conf

29.1.1 Il menu delle maschere

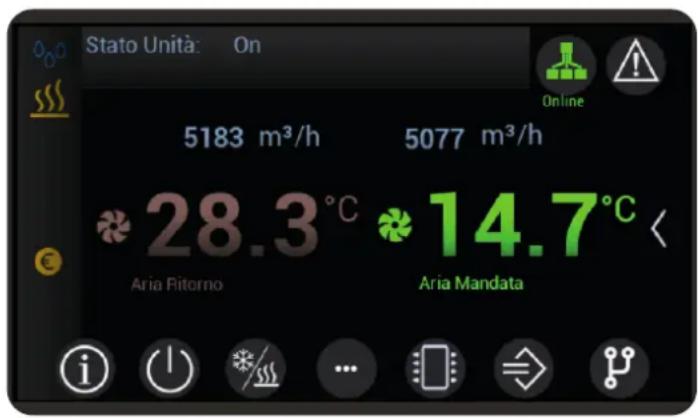

Dalla maschera principale, premendo sull'icona "Menu", si accede al menu principale.

Nel menu principale ci si puo muovere con le icone delle frece per scorrere tutti i menu li livello inferiore.

L'accesso ai menu di livello inferiore è condizionato delle credenziali di cui si dispone. Per alcuni l'accesso è libero, per altri è necessario fare il "login" con il profilo di cui si accreditati.

L'accesso ai vari menu avviene con il tocco sull'area colorata che ne contiene la descrizione.

L'utilizzo di testi che riportano il significato dei valori e dei parametri presenti nelle maschere rendono facile la comprenzione e l'utilizzo.

L'utilizzo dell'albero delle maschere aiuta la navigazione tra i menu.

Alcuni alti suggerimenti facilitano l'utilizzo delle icone utilizzate come tasti per muoversi tra le maschere.

Come riferimento, il punto di partenza è la maschera principale.

Per l'interpretazione e l'uso delle icone come tasti fare riferimento al capitolo "Convenzioni grafiche".

Nella maschera principale,或者其他 all'icona "On/Off", ci sono le icone "Info", "Richiesta" e "Sinottico" che permettono l'accesso diretto a "loop" d'informazioni, c'è l'icona "Menu" che permette l'accesso al menu principale riportato nell'albero delle maschere.

Con le icone "freccia" si scorrono le maschere dello stesso livello quando premendo l'icona "Menu" si torna a livello superiore.

All'interno delle maschere dei parametri ci sono quelli modificabili con il testo in bianco e quelli solo in visualizzazione con il testo in azzurro.

La pressione sui parametri bianchi attiva la schermata di modifica. Il symbolo di "spunta" conferma il dato impostato,.
mente il significato "x" lo cancella ripristinando l'ultimo impostato.

Nei parametri che si riferiscono ad abilitazioni, l'attivazione/disattivazione si fa spostando il cerchio bianco. Di fianco è presente la confirma dello stato.

Per agevolare la consulazione molti parametri e valori rilevati sono presenti all'interno di più loop di maschere, raggruppate per uniformità di funzioni.

29.2.1 Info

Con l'icona "Info" della maschera principale si accede ad un loop di maschere contenti delle informazioni che riguardano l'unità.

29.2.2 Richiesta

Con l'icona "Richiesta" della maschera principale si accede ad un loop di maschere contenti lo stato della richiesta delle funzioni attive nell'unità.

Nelle varie maschere delle richieste sono presenti i setpoint relativi.

29.2.3 Sinottico

Con l'icona "Sinottico" si accede al relativo menu.

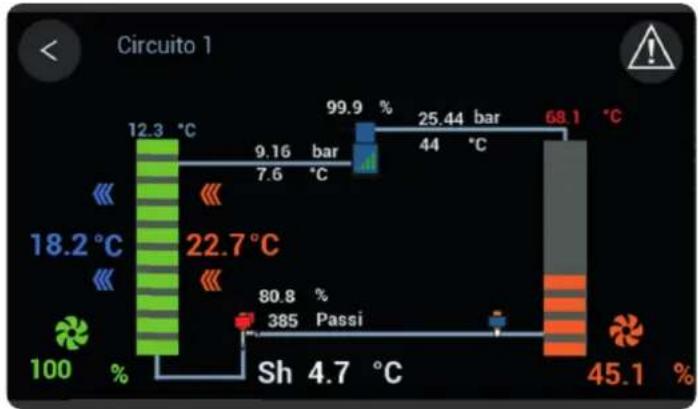

Il sinottico permette di avere una visione generale dello stato di funzionamento e dei principali parametri.

Le maschere sono diverse secondo le caratteristiche di ciascuna unità.

Le icone "Info" presente sulle maschere danno l'accesso ad informazioni e parametri del componente relativivo.

29.2.4 Login

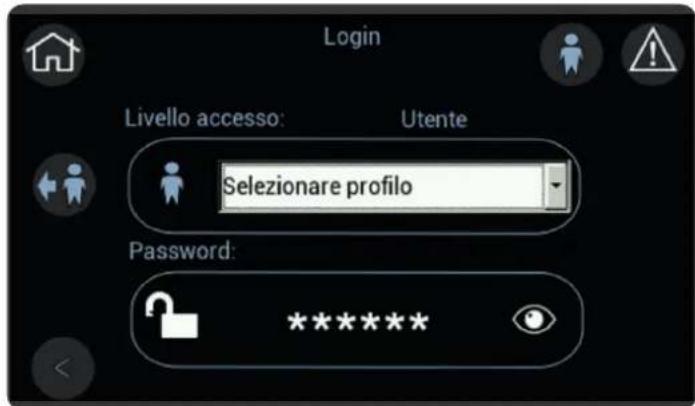

E' indispensablearefareil"Login"con ilprofilo assegnato per poter accedereai menu riservati e modificare i relativi parametri.

Perfareil"login"eneecessario:

• selezionare il livello d'accesso previsto delle proprie credenziali;
  -lickcando sul Campo "password" insere il valore relativo al proprio livello d'accesso e confermare con il simbolo di spunta;
• Confermare la password con l'icona freccia verde in basso a destra.

La "password" Utente è "100"

Se la "password" impostata è corretta, il lucchetto si è apparente il symbolo d'accesso del proprio livello.

Per tornare al menu principale utiliser l'icona freccia verde in basso a sinistra.

L'icona dell'omino con la freccia a sinistra comporta l'uscita del livello d'accesso.

Sino a quando l'accesso è Attivo il relativivo significolo sarebbe in alto a quella di tutte le maschere tranne那一 parte.

L'uscita dal "login" è automatica dopo un tempo di inattività sul display.

30.1 Introduzione

Per la gestione delle unità, all'interno del controllore è caricato un apposto software.

Il software è costituito da un insieme di funzioni dedicate alle condizioni nelle quali si possono trovare a operare le unità.

Nei prossimi capitoli sono descripte tutte le funzioni gestite dal software, da quale comuni che sono presenti in tutte le unità a quale dedicate a versioni o modelli specifici.

Alcune funzioni qui descripte potrebbero essere disponibili solo su specifiche versioni o taglie, oppure in baseagli accessori selezionati.

Nella descrizione delle varie funzioni, si da per sontata la competenza nel funzionamento delle unità e la conoscenza dei relativi circuiti idraulici o frigoriferi. Tutte le descrizioni, le impostazioni e i parametri riportati si riferiscono ad unità correttamente installate secondo quando previsto nella relativa documentazione.

30.2 Gestione del set point

Il set point di regolazione dipende principamente dai parametri "ST1" e "STH1".

Qu di seguito i relativi parametri di minimo e massimo setpoint impostabile.

Parametro Min Max		UM Descrizione
ST1 ST2 ST3 °C Raffrescamento meccanico - Setpoint di temperatura
STH1 STH2 ST3 °C			Riscaldamento meccanico / Riscaldamento ausiliario in funzionamento invernale - Setpoint di temperatura

Esistono delle funzioni accessorie che permettono di modificare (sommare o sotrarre) un offset a quosti valori di setpoint.

Qualsiasi variazione automatica del setpoint sare comunique compresa entro i relativi limiti

Con il parametro "SD2" è possibile decidere con quale funzionamento è attiva la variazione del setpoint. La funzione abilitata in fabbrica è la sola disponibile.

30.2.1 Set Dinamico

Il set point dinamico è una funzioneabilitata dal costruttore.

Qu di seguito i parametri di riferimento nella gestione del set point dinamico.

Parametro Min Max		UM Descrizione
ST1 ST2 ST3	°C Raffrescamento	meccanico	- Setpoint di temperatura
STH1 STH2 STH3	°C		Riscaldamento meccanico / Riscaldamento ausiliario infunzionamento invernale - Setpoint di temperatura
SD2 0 2 - Stati	dell'unità	in cui è attivo
SD10 0.0	55.0	°C	Raffrescamento meccanico - Temperatura aria esterna - Soglia diattivazione compensazione
SD20 0.0	55.0	°C	Riscaldamento meccanico - Temperatura aria esterna - Soglia diattivazione compensazione

30.2.2 Setpoint dinamico da sonda aria esterna in raffescamento

Il setpoint impostato nel valore del parametro "ST1" è "compensato" rispetto alla temperatura dell'aria esterna.

I parametri interessati sono riportati in tabella

I valori dei parametri sono indicativi. In casi specifici possono essere impostati valori diversi.

Parametro Valore UM Descrizione
ST1 27.0 °C Raffrescamento meccanico - Setpoint di temperatura
SD2 1 - Stati dell'unità in cui è Attivo
SD10 25.0 °C			Raffrescamento meccanico - Temperatura aria esterna - Soglia di attivazione compensazione

Di seguito è riportata una rappresentazione grafica.

Fig. 46 Variazione del setpoint al variate della temperatura dell'aria in raffescamento

Dove "Text" è il valore della temperatura dell'aria esterna.

Con esta funzione attiva, il valore di setpoint con il quale il controllore gestirà la temperatura dell'aria in raffrescamento sare:

• se la temperatura aria esterna è minore del valore impostato nel parametro "SD10", il valore del set point di regolazione sarebbe quello impostato nel parametro "ST1";
• se la temperatura aria esterna è maggiore del valore impostato nel parametro "SD10" aumento del valore impostato nel parametro "SD11", il valore del setpoint di regolazione sare dato alla somma dei valori impostati nei parametri "ST1" e "SD12",
• se la temperatura aria esterna è compresa tra i valori del parametro "SD10" e la somma dei valori dei parametri "SD10" e "SD11", il valore del setpoint di regolazione variera proportionalmente tra il valore impostato nel parametro "ST1" e la somma dei valori impostati nei parametri "ST1" e "SD12".

Il parametro "SD12" più assumere sia valori positivi si negativi. Con valori negativi il parametro "SD12" va sottratto al valore del parametro "ST1".

30.2.3 Setpoint dinamico da sonda aria esterna in riscaldamento

Il setpoint impostato nel valore del parametro "STH1" è "compensato" rispetto alla temperature dell'aria esterna.

I parametri interessati sono riportati in tabella.

I valori dei parametri sono indicativi. In casi specifici possono essere impostati valori diversi.

Parametro Valore UM Descrizione
STH1 40 °C			Riscaldamento meccanico / Riscaldamento ausiliario in funzionamento invernale - Setpoint di temperatura
SD20 15.0 °C			Riscaldamento meccanico - Temperatura aria esterna - Soglia di attivazione compensazione
SD21 10.0 °C			Riscaldamento meccanico - Temperatura aria esterna - Differenziale di attivazione
SD22 5.0 °C			Riscaldamento meccanico - Temperatura aria esterna - Massimo incremento / decremento del setpoint

Di seguito è riportata una rappresentazione grafica.

Fig. 47 Variazione del set point al variate della temperatura dell'aria in riscaldamento

Dove "Text" è il valore della temperatura dell'aria esterna.

Con esta funzione attiva, il valore di setpoint con il quale il controllore gestirà la temperatura dell'aria in riscaldamento sare:

• se la temperatura aria esterna è maggiore del valore impostato nel parametro "SD20", il valore del setpoint di regolazione sare那一ippo impostato nel parametro "STH1";
• se la temperatura aria esterna è minore del valore impostato nel parametro "SD20" diminuito del valore impostato nel parametro "SD21", il valore del setpoint di regolazione sare dato alla somma dei dati impostati nei parametri "STH1" e "SD22";
• se la temperatura aria esterna è compresa tra i valori del parametro "SD20" e la differenza dei valori dei parametri "SD20" e "SD21", il valore del setpoint di regolazione variera proporzionalmente tra il valore impostato nel parametro "STH1" e la somma dei valori impostati nei parametri "STH1" e "SD22".

Il parametro "SD22" più assumere sia valori positivi si negativi. Con valori negativi il parametro "SD22" va sottratto al valore del parametro "STH1".

30.3 Controllo della temperatura

I dispositivi di raffreddamento e riscaldamento sono gestiti in base al valore di temperatura misurato alla sonda di riferimento.

La banda proportionale individua il Campo di regolazione del condizionatore e può assumerere valori indipendenti in riscaldamento e raffreddamento.

La zona morta individua il Campo di interdizione dei dispositivi attorno al setpoint (il suo utilizzo risponde all'esigenza di evitare pendolazioni della regolazione).

Nel diagramma che segue è illustrato il comportamento dei dispositivi di riscaldamento e raffreddamento.

Fig. 48 Rappresentazione grafica dei dispositivi per il controllo della temperatura

Parametro Min Max		UM Descrizione
ST1 ST2 ST3	°C Raffrescamento	meccanico	- Setpoint di temperatura
ST4 0.0 25.0	°C			Raffrescamento meccanico - Controllo proportionale - Differenziale di attivazione
ST5 0.0 25.0	°C			Raffrescamento meccanico - Controllo proportionale - Zona neutra di attivazione
ST6 0.0 25.0	°C Raffrescamento	meccanico	- Controllo proportionale - Offset
ST9 0 7 - Sondai regolazione
ST11	0 2 - Tipo di controllo della temperature
PID70	0	10000	-	Raffrescamento meccanico - Kp
PID71	0	10000	-	Raffrescamento meccanico - Ki
PID72	0	10000	-	Raffrescamento meccanico - Kd
PID76	0.0 25.0	°C Raffrescamento	meccanico - Banda morta
PID78	0 2 - Raffrescamento	meccanico - Posizione banda morta
STH1	10.0 35.0	°C		Riscaldamento meccanico / Riscaldamento ausiliario in funzionamento invernale - Setpoint di temperatura
STH4	0.0 25.0	°C		Riscaldamento meccanico - Proporzionale - Differenziale di attivazione
STH5	0.0 25.0	°C		Riscaldamento meccanico - Proporzionale - Zona neutra di attivazione
STH6	0.0 25.0	°C Riscaldamento	meccanico - Proporzionale - Offset

A seconda del value impostato nel parametro "ST9" per il raffescamento e "STH9" per il riscaldamento, la sonda di regolazione è:

• 0 = sonda di temperatura aria di mandata;
• 1 = sonda di temperatura aria di ripresa;

A seconda del value impostato nel parametro "ST11" per il raffescamento e "STH11" per il riscaldamento, il tipo di regolazione della temperature è:

• 0 = proporzionale;
  -1 = "Cascade";
  -2=PID.

30.3.1 Termoregolazione in raffescamento

La termoregolazione dell'unità è in funzione del parametro "ST9" che determina la sonda di riferimento per la temperature impostata a setpoint, (parametro "ST1") e dal parametro "ST11" che determina il tipo di regolazione.

Con la regolazione proportionale il controllore attiva le risorse a dispositione con l'augmente del valore letto da sonda di riferimento rispetto al valore impostato a setpoint.

Con la regolazione "Cascade" il controllore attiva le risorse mantenendo controllata la temperatura dell'aria in mandata.

Con la regolazione PID il controlo attiva le risorse a disposizione con l'aurmentare della richiesta. Il controlo calcola la richiesta verificando il valore letto alla sonda di riferimento rispetto al valore impostato a setpoint e alla sua variazione nel tempo, utilizzato i parametri impostati nel PID.

Controllo di temperatura proportionale

Con il parametro "ST11" impostato a "0" si attiva il controllo proportionale.

I parametri relativi al controllo proportionale della temperatura sono riportati in tabella.

I valori dei parametri sono indicativi. In casi specifici possono essere impostati valori diversi.

Parametro Valore UM Descrizione

ST1 24.0 °C Set Point temperatura

ST4 2.0 °C Controllo proportionale - Raffrescamento - Differenziale di attivazione

ST5 0.1 °C Controllo proportionale - Raffrescamento - Zona neutra di attivazione

ST6 0.1 °C Controllo proportionale - Raffrescamento - Offset

Di seguito è riportata una rappresentazione grafica.

Fig. 49 Rappresentazione grafica della richiesta del raffescamento

Oltre ai parametri riportati in tabella, le sigle nel grafico si riferiscono a:

• SdR = sonda di riferimento;
• % = valuere percentuale della richiesta.

Controllo di temperatura "Cascade"

Con il parametro ST11" impostato a "1" si attiva ilCONTROL "Cascade".

Questa funzione soddisfa la richiesta dell'impianto mantenendo la temperatura dell'aria in mandata entro valori di comfort.

Questo avviene con il calcolo di un setpoint virtuale ricavato dal set point impostato corretto con il valore della temperatura dell'aria in ripresa.

La correzione del setpoint avviene dinamicamente al variate della temperatura dell'aria in mandata.

I parametri relativi al controllo Cascade della temperatura sono riportati in tabella.

I valori dei parametri sono indicativi. In casi specifici possono essere impostati valori diversi.

Parametro Valore UM Descrizione

ST42 24.0 °C Controllo Cascade - Setpoint unità
ST43 0.5 °C Raffrescamento mecanico - Controllo Cascade - Offset cambio modalità
ST44 4.0 °C Raffescamento meccanico - Controllo Cascade - Differenziale di lavoro
ST45 15.0 °C Raffrescamento meccanico - Controllo Cascade - Minimo setpoint di mandata

Di seguito una rappresentazione grafica della regolazione.

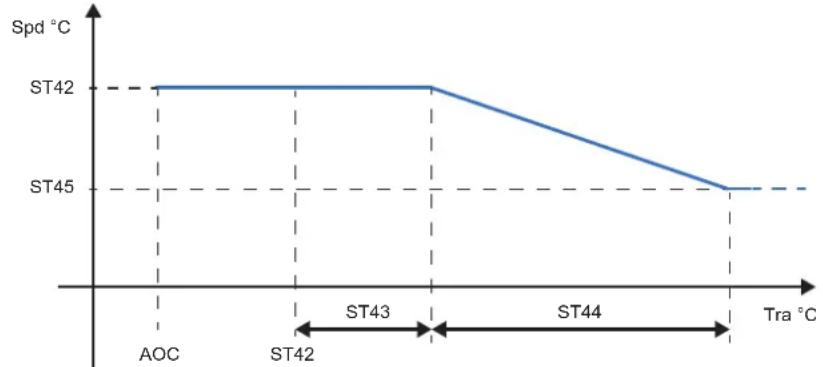

Fig. 50 Variazione del setpoint in mandata con regolazione "Cascade" in raffescamento

Oltre ai parametri riportati in tabella, le sigle nel grafico si riferiscono a:

• Spd = setpoint aria in mandata;
• Tra = temperatura aria di ritorno;
• AOC = cambio automatico funzionamento.

30.3.2 Termoregolazione in riscaldamento

La termoregolazione in riscaldamento dell'unità è in funzione del parametro "STH9" che determina la sonda di riferimento per la temperature impostata a setpoint (parametro "STH1") e dal parametro "STH11" che determina il tipo di regolazione.

Con la regolazione proporzionale il controllo attiva le risorse a disposizione con la diminuzione del valore letto da sonda di riferimento rispetto al valore impostato a setpoint.

Con la regolazione "Cascade" il controllinge attiva le risorse mantenendo controllata la temperatura dell'aria in mandata.

Con la regolazione PID il controlo attiva le risorse a disposizione con l'augmente delle richiesta. Il controllore calcola la richiesta verificando il valore letto alla sonda di riferimento rispetto al valore impostato a setpoint e alla sua variazione nel tempo, utilizzato i parametri impostati nel PID.

Controllo di temperatura proportionale

Con il parametro STH11" impostato a "0" si attiva il controllo proportionale.

I parametri coinvolti sono riportati in tabella.

I valori dei parametri sono indicativi. In casi specifici possono essere impostati valori diversi.

Parametro Valore UM Descrizione
STH1 20.0 °C			Riscaldamento meccanico / Riscaldamento ausiliario in funzionamento invernale - Setpoint di temperatura
STH4 2.0 °C Riscaldamento meccanico - Proporzionale - Differenziale di attivazione
STH5 0.0 °C Riscaldamento meccanico - Proporzionale - Zona neutra di attivazione
STH6 0.0 °C Riscaldamento meccanico - Proporzionale - Offset

Di seguito una rappresentazione grafica.

Fig. 51 Rappresentazione grafica della richiesta del riscaldamento a gradini

Oltre ai parametri riportati in tabella, le sigle nel grafico si riferiscono a:

• SdR = sonda di riferimento;
• % = valuerecentuale della richiesta.

Controllo di temperatura con Cascade

Con il parametro ST11" impostato a "1" si attiva ilCONTROL "Cascade".

Questa funzione soddisfa la richiesta dell'impianto mantenendo la temperatura dell'aria in mandata entro valori di comfort.

Questo avviene con il calcolo di un setpoint virtuale ricavato dal set point impostato corretto con il valore della temperatura dell'aria in ripresa.

La correzione del setpoint avviene dinamicamente al variate della temperatura dell'aria in mandata.

I parametri relativi al controllo Cascade della temperatura sono riportati in tabella.

I valori dei parametri sono indicativi. In casi specifici possono essere impostati valori diversi.

Parametro Valore UM Descrizione

ST42 24.0 °C Controllo Cascade - Setpoint unità

STH46 0.5 °C Riscaldamento meccanico - Controllo Cascade - Offset cambio modalità

STH47 4.0 °C Riscaldantro meccanico - Controllo Cascade - Differenziale di lavoro

STH49 30.0 °C Riscaldamento meccanico - Controllo Cascade - Massimo setpoint di mandata

Di seguito una rappresentazione grafica della regolazione.

Fig. 52 Variazione del setpoint in mandata con regolazione "Cascade" in riscaldamento

Oltre ai parametri riportati in tabella, le sigle nel grafico si riferiscono a:

• Spd = setpoint aria in mandata;
• Tra = temperatura aria di ritorno;
• AOC = cambio automatico funzionamento.

Se la temperatura dell'aria di ritorno è minore della differenza dei valori impostati nei parametri "ST42" - "STH46", il valore del setpoint sull'aria di mandata aumento gradualmente dal valore del parametro "ST42" al valore del parametro "STH49", all'interno del differenziale impostato nel parametro "STH47".

30.3.3 Disattivazione del riscaldamento in funzione della temperatura dell'aria esterna.

Il valore della temperatura dell'aria esterna è utilizzato per disattivare le sorgenti di riscaldamento dell'unità. La disattivazione avviene per alta e bassa temperatura.

I parametri coinvolti sono riportati in tabella.

I valori dei parametri sono indicativi. In casi specifici possono essere impostati valori diversi.

Parametro Valore UM Descrizione
STH14 -20.0 °C		Riscaldamento meccanico - Soglia di disattivazione per bassa temperatura aria esterna
STH15 30.0 °C		Riscaldamento meccanico - Soglia di disattivazione per alta temperatura aria esterna
STH123 -30.0 °C		Riscaldamento ausiliario - Soglia di disattivazione per bassa temperatura aria esterna
STH124 50.0 °C		Riscaldamento ausiliario - Soglia di disattivazione per alta temperatura aria esterna

Il riscaldamento ottengo per mezzo del circuito frigorifero è disabilitato per:

• bassa temperatura aria esterna, se scende molto al valore impostato nel parametro "STH14"; la riattivazione si ha quando la temperatura ritorna superiore al valore impostato nel parametro "STH14" aumento di +1^ ;
• alla temperatura aria esterna, se sale sopra al valore impostato nel parametro "STH15"; la riattivazione si ha quando la temperatura ritorna inferiore al valore impostato nel parametro "STH15" diminuito di +1^ .

Il riscaldamento ausiliario è disabilitato per:

• bassa temperatura aria esterna, se scende sotto al valore impostato nel parametro "STH123".La riattivazione si ha quando la temperatura ritorna superiore al valore impostato nel parametro "STH123" aumento di +1^
• alla temperatura aria esterna, se sale sopra al valore impostato nel parametro "STH124"; la riattivazione si ha quando la temperatura ritorna inferiore al valore impostato nel parametro "STH124" diminuito di +1^ .

30.4 Controllo dell'umidità

I dispositi per il controlo dell'umidità sono gestiti in base al valore misurato alla sonda di riferimento. Il valore misurato viene confrontato con il valore desiderato (setpoint) e in base alla differenza vengono attivati i dispositivi più idonei.

La banda proportionale individua il Campo di regolazione del condizionatore e assume gli stessi valori sua per l'umidificazione sua per la deumidificazione.

La zona morta individua il Campo di interdizione dei dispositivi attorno al setpoint (il suo utilizzo risponde all'esigenza di evitare pendolazioni della regolazione).

Nel diagramma che segue è illustrato il comportamento dei dispositivi di umidificazione e deumidificazione.

Fig. 53 Rappresentazione grafica dei dispositivi per il controllo dell'umidità

I parametri coinvolti sono riportati in tabella.

Parametro Min Max		UM Descrizione
HU1 HU2 HU3	% Setpointi umidità relativa
HU4 0.0 25.0 % Differenziale di regolazione umidità relativa
HU5 0.0 10.0 % Zona neutra di regolazione umidità relativa
HU6 HU7 HU8	g/kg Setpointi umidità assoluta
HU9 0.0 10.0 g/kg Differenziale di regolazione umidità assoluta
HU10 0.0 10.0 g/kg Zona neutra di regolazione umidità assoluta
HU11	0	1	- Tipo di controllo del valore di umidità

A seconda del value impostato nel parametro "HU11 il value di riferimento dell'umidità è:

• 0 = relativa;
• 1 = assoluta.

30.4.1 Controllo dell'umidità relativa con regolazione proporzionale

L'impostazione del parametro "HU11" a "0" comporta che la regolazione dell'umidità avvenga sul valore relativo. La gestione dell'umidità relativa avviene in funzione del parametro "HU14" che determina su quale sonda il controllede deve garantire il mantenimento del set point impostato, e del parametro "HU12" che determina il tipo di regolazione. I parametri coinvolti sono riportati in tabella.

I valori dei parametri sono indicativi. In casi specifici possono essere impostati valori diversi.

Parametro Valore UM Descrizione

HU4 5.0 % Differenziale di regolazione umidità relativa

HU5 0.5% Zona neutra di regolazione umidità relativa

Di seguito è riportata una rappresentazione grafica.

Fig. 54 Controllo dell'umidità relativa

30.5 Umidificazione dell'aria

Il controllore può gestire l'umidificazione dell'aria per mezzo di un umidificatore integrato nell'unità.

Il controllere è programmato in fabbrica con tutti i parametri relativi alla gestione dell'umidificatore installato.

30.5.1 Funzioni accessorie dell'umidificatore integrato

La gestione dell'umidificatore preve de alcune funzioni accesorie, che vengono descritte nel seguito.

30.5.1.1 Scarico manuale acqua

La funzione di scarico manuale acqua prede lo svuotamento completo del cilindro dell'umidificatore. Tale funzione cui quere attivata alla pagina web, dopo aver effettuato il login con il livello Service. Se l'umidificatore sta producendo vapore, all'attivazione della funzione la produzione viene arrestata istantaneamente.

30.5.1.2 Prelavaggio

La funzione prelavaggio permette di pulire le linee dell'acqua e il cilindro dell'umidificatore. Il cilindro viene riempito e svuotato per 3 volte al fine di rimuovere eventuali impurità presenti nei tubi e nel cilindro; si consiglia di attivare la funzione soprattutto dopo aver effettuato gli allacciamenti idraulici o dopo aver sostituito il cilindro. Tale funzione può essere attivata alla网页 web, dopo aver effettuato il login con il livello Service. Se l'umidificatore sta producendo vapore, all'attivazione della funzione la produzione viene arrestata istantaneamente.

30.5.1.3 Scarico per inattività

Allo scopo di evitare il ristagno di acqua nel cilindro dell'umidificatore, con seguente possibile proliferazione di alghe o di batteri (ad es. legionella), se il cilindro rimane carico di acqua per più di 72 ore consecutive senza che vi sia mai produzione di vapore, viene attivata la funzione di scarico per inattività: il cilindro viene svuotato e rimane vuoto finché non vi è nuovamente richiesta di produzione di vapore. La funzione è sempre attiva e l'intervallo di inattività è fisso.

30.6 Deumidificazione dell'aria

La deumidifica dell'aria è richiesta in fase di raffescamento dove aviene in modo naturale.

Nel caso in cui vi si la contemporanea richiesta di raffrescamento e deumidifica, il controllore attiva i compressori in base alla maggiore tra le due richieste.

E' possibl che si raggiunga il setpoint di temperatura quando non è stato raggiunto quello di umidità. In questo caso il controllore forza ulteriormente il raffescamento portando la temperatura al di sotto del setpoint impostato.

Per evitare l'ecessivo abbassamento del valore della temperatura dell'aria in ambiente, il controllinge utilizes i dispositivi di riscaldamento presenti nell'unita per post-riscaldare l'aria.

30.7 Controllo alimentazione elettrica

Le unità possono essere dotate di protezioni nel caso di collegamenti errati della sequenza fase o durante il funzionamento di variazioni di tensione al di fuori dei limiti previsti.

Le protezioni sono fatte con relè che per mezzo di un loro contatto elettrico segnalano l'allarme su un ingresso digitale del controllore (l'ingesso digitale interessato è riportato nella schema elettrico).

Nell'unità pou èssere installato un relè per il controlo della corretta sequenza delle fasi, oppure un relè per il controllo della tensione di alimentazione, oppure un relè che gestisce entrambé le funzioni.

30.7.1 Sequenza fasi

La gestione del collegamento errato della sequenza fasi all'unità avviene con un relè dedicato. In caso di errato collegamento della sequenza delle fasi il relè保税e un contatto elettrico che fa apparire l'allarme "AL55" sul display del controllore

Il collegamento errato della sequenza delle fasi si cui lo richiarare solo all'installazione dell'unità o nel caso d'interventi sulla linea d'alimentazione elettrica.

Per effettuare Il corretto collegamento è necessario togliere tensione all'unità. Alla successiva alimentazione l'llarmes ccompar.

30.7.2 Minima massima tensione

Il controllore più gestire le situazioni che si possono verificare in caso la variazione della tensione di alimentazione dell'unità si discostaccessivamente dai valori previsti.

30.7.3 Fast Restart

L'attivazione della funzione "Fast Restart" con la presenza di un "ultracap" che mantiene alimentato elettricamente il controllore permette la massima riduzione del ritardo nel riavvio dei compressori dell'unità.

Questo è possibile perché il controllore inizia il conteggio del tempo di minimo "OFF" al momento in cui avviene lo spagnimento per "black out".

Il controllore rileva i problemi all'alimentazione elettrica principale per mezzo di un ingresso digitale e li gestisce come allarmi.

Per salvaguardare l'integrità dei compressori, il controllo gestisce il numero massimo di avviamenti ora per mezzo del ritardo tra due avviamenti consecutivi.

Il rapido riavvio dopo "black out" dipende alla richiesta della termoregolazione. Ci deve essere la richiesta di raffrescamento o di deumidifica或者其他 l''off-set" di attivazione di almeno un compressore..

La funzione "Fast Restart" non pregiudica comunique l'integrità dei compressori limitando in agli caso il numero di avviamenti rapidi nelle'arco dell'ora e della giornata.

30.8 Gestione delle serrande

Oltre per il ricambio dell'aria in ambiente, il controllore è in grado di gestire altre funzione legate al miglioramento del comport e dell'economia dell'impianto.

Le funzioni che possono essere gestite sono legate al numero di serrande presenti nell'unità:

• unità con 2 serrande per il solo ricambio dell'aria;
• unità con 3 serrande quando è presente il free coolig / free heating;
• unità con 4 serrande quando除外 al free cooling / free heating è presente un recuperatore di calorie.

La regolazione delle serrande cui avvenire in maniera lineare o proportionale.

Unità con 2 serrande

Nelle unità con 2 serrande sono presentiQLa per l'aria di rinnovo esterna e quella per I'aria di ricircolo.

Normalmente il loro funzionamento è complementare: la percentuale di apertura della serranda dell'aria esterna è uguali a quella di chiusura dell'aria di ricircolo.

Unità con 3 serrande

Nelle unità con 3 serrande sono presentiQLa per l'aria di rinnovo esterna, quella per I'aria d'espulsione e quella per I'aria di ricircolo.

Normalmente l'aperture della serranda dell'aria esterna è la stessa di quale dell'aria d'espulsione quandoQLI dell'aria di ricircolo è complementare alle altre due: la percentuale di aperture della serranda dell'aria esterna e di quella d'espulsione è uguate a quella di chiusura dell'aria di ricircolo.

Unità con 4 serrande

Nelle unità con 4 serrande,或者其他 serrande presente nelle unità con 3 serrande è presente la quarta. La quarta serranda è un'altra serranda per l'aria esterna.

La quarta serranda permette il passaggio dell'aria esterna attraverso il recuperatore quando il recupero è in funzione ed è chiusa durante il funzionamento free cooling.

In realta se il recuperatore non è dimensionato per il 100% della portata dell'aria nell'unità è presenteanche una quinta serranda. Si tratta di un'ulteriore serranda di espulsione utilizzata durante il funzionamento free cooling per by-passare lo scambiatore di recupero.

I parametri coinvolti sono riportati in tabella..

Parametro Min Max		UM Descrizione
DA43 0.0 50.0	°C			Aria esterna - Riduzione aperture per temperatura aria esterna - Soglia temperatura estiva
DA44 -20.0 16	°C			Aria esterna - Riduzione aperture per temperatura aria esterna - Soglia temperatura invernale
DA45 0 100 %				Aria esterna - Riduzione aperture per temperatura aria esterna - Apertura min
DA52 0 3 - Aria esterna		- Messa a regime -		Configurazione
DA54 0 999 min Aria esterna		- Messa a regi me - Durata lavaggio

30.8.1 Controllo delle serrande

Il controllore preve de due modi per il controlo delle serrande: "standard" e "adattativo".

Quando alle serrande è richiesto di mantenere una posizione fissa, per esempio per la corretta portata dell'aria di rinnovo, ci possono essere delle condizioni d'impianto per le quali il segnale delle serrande non garantisce il valore della percentuale d'aria desiderata.

30.8.1.1 Controllo "standard"

Il controlo "standard" preve de che le serrande mantengano la posizione indipendente lall'effettiva percentuale di aria di rinnovo.

30.8.1.2 Controllo "adattativo"

Il controlo "adattativo" corregge l'aperture delle serrande in funzione della percentuale di aria di rinnovo richiesta. Perché il controllo sia attivo, è necessaria la presenza della sonda dell'aria di miscela.

Il controllore per mezzo dei valori di temperatura dell'aria di ripresa, dell'aria esterna e delle relative percentuali di aperture delle serrande, calcola il valore teorico dell'aria di miscela.

Il controllore confronta il valore calcolo dell'aria di miscela con quello misurato e per mezzo di un PID va a correggere il segnale delle serrande sino ad anulare la differenza.

30.8.2 Gestione delle serrande

Il controllere è in grado di gestire la regolazione delle serrande in maniera lineare o proportionale.

La gestione "lineare" permette alla serranda di essere aperta con un angolo di inclinazione pars alla percentuale di aperture richiesta.

La gestione "proporzionale" permette alle serrande di realizze un'apertura di passaggio dell'aria, rispetto alla massima disponibile, pars alla percentuale di apertura richiesta.

Tutte le unità dotate di serrande sono settate di default con la gestione di tipo "proporzionale".

30.8.3 Avvio dell'unità

All'avvio dell'unità possono essere previste delle gestioni che richiedono particolari regolazioni delle serrande.

Se all'avvio dell'unità non sono previsti né il "lavaggio" né il "ricircolo", independentemente dal numero di serrande presenti, il controllore predispone la loro apertura alla percentuale impostata per il ricambio dell'aria.

30.8.4 Lavaggio

Il lavaggio è il ricambio dell'aria dell'ambiente ed è ottenuo con l'espulSIONe di tutte l'aria in ripresa e l'invio in ambiente di tutte aria esterna.

Se all'avvio dell'unità è previsto il lavaggio, il parametro "DA52" delve essere impostato a "1".

Mentre il lavaggio è in corso, il controllore manterrà le serrande aria di espulSIONe ed aria esterna alla massima apertura impostata e la serranda aria di ricircolo alla correspondente posizione in chiusura, per il tempo impostato nel parametro "DA54".

Il valore del parametro "DA53" impostato a "0" definisce che il lavaggio aviene essere l'intervento della termoregolazione sull'aria. Con il valore del parametro "DA53" impostato a "1", durante il lavaggio la termoregolazione sare attiva.

Se il lavaggio avviene con la termoregolazione attiva, la posizione delle serrande potrebbe essere condizionata da condizioni derivanti dal funzionamento dei compressori.

Mentre il lavaggio è in corso, nella maschera principale è lampeggiante il tasto che permette l'interruzione manuale rispetto alla durata prevista nel parametro "DA54".

30.8.5 Ricircolo

Il completo ricircolo dell'aria, all'avvio dell'impianto o dato un lavaggio, permette di raggiungere più velocamente i setpoint di temperatura e umidità impostati.

Se all'avvio dell'unità è previsto il solo ricircolo dell'aria, parametro "DA52" impostato a "2"

Impostando il parametro "DA52" a "3" il ricircolo sare preceduto da un lavaggio.

Mentre il ricircolo è in corso, il controllore manterrà le serrande aria di espulsione ed aria esterna chiuse e la serranda aria di ricircolo aperta, per il tempo impostato nel parametro "DA55".

Il valore del parametro "DA53" impostato a "0" definisce che il lavaggio avviene essere l'intervento della termoregolazione sull'aria. Con il valore del parametro "DA53" impostato a "1", durante il lavaggio la termoregolazione sare attiva.

Mentre il ricircolo è in corso, nella maschera principale è lampeggiante il tasto che permette l'interruzione manuale rispetto alla durata prevista nel parametro "DA55".

30.9 Riscaldamento auxiliario

Oltre al riscaldamento ottengo per mezzo del circuito frigorifero, il controlo既可以 gestire altre sorgenti di calore che possono essere delle resistenze elettriche, una batteria ad acqua calda con eventuale consenso per una caldaia o un bruciatore.

La logica presente nel controllo è quella impostata in fabbrica con riferimento alla configurazione dell'unità.

L'abilitazione del riscaldamento e le logiche di funzionamento possono essere personalizzate.

I parametri interessati sono riportati in tabella.

Parametro Min Max		UM Descrizione
STH57 0 1 -
STH58 10.0 35.0 °C Riscaldamento ausiliario - Funz. estivo - Tipo di controllo della temperatura
STH59 0.0 25.0 °C			Riscaldamento ausiliario - Funz. estivo - Proporzionale - Offset di temperatura
STH60 0.0 25.0 °C			Riscaldamento ausiliario - Funz. estivo - Proporzionale - Differenziale di attivazione
STH61 0 100 %			Riscaldamento ausiliario - Funz. estivo - Proporzionale - Minima richiesta
STH62 0 100 %			Riscaldamento ausiliario - Funz. estivo - Proporzionale - Massima richiesta
STH91 0 1 -			Riscaldamento ausiliario - Funz. invernale - Tipo di controllo della temperatura
STH93 0.0 25.0 °C			Riscaldamento ausiliario - Funz. invernale - Proporzionale - Offset di temperatura
STH94 0.0 25.0 °C			Riscaldamento ausiliario - Funz. invernale - Proporzionale - Differenziale di attivazione
STH95 0 100 %			Riscaldamento ausiliario - Funz. invernale - Proporzionale - Minima richiesta
STH96 0 100 %			Riscaldamento ausiliario - Funz. invernale - Proporzionale - Massima richiesta

30.9.1 Dispositivi gestiti

Il controllore gestisce i dispositivi installati che possono essere:

• delle resistenze elettriche divise in uno o due gradini di potenza;

• una batteria d'acqua calda, con segnale analogico per regolare l'apertura di una valvola e un consenso digitale per comandare una pompa che si attiva non appena inizia ad apriri la valvola. Con esta gestione è prevista la funzione antigelo;

• una caldaia comandata da un segnale analogico e da un consenso digitale che si attiva non appena è presente la richiesta analogica. Con esta gestione è presente un ingresso digitale per riportare al controllore eventuali allarmi della caldaia ed è prevista la funzione antigelo;
• un bruciatore comandato da un segnale analogico e da un consenso digitale che si attiva non appena è presente la richiesta analogica. Con esta gestione è presente un ingresso digitale per riportare al controllore eventuali allarmi del bruciatore.

Per mezzo del parametro "STH55" il riscaldamento ausiliario più essere abilitato per:

• il solo funzionamento estivo come post riscaldamento durante la fase di deumidifica;
• il solo funzionamento invernale come una sorgente se il circuito frigorifero non preveDE l'inversione di ciclo, oppure ad integrazione del riscaldamento fatto con il circuito frigoriferO;
• sia in funzionamento estivo sia in quello invernale.

Funzione antigelo

La funzione antigelo prevista con la gestione della batteria ad acqua calda e con la caldaia, si attiva con unità in funzione, in assenza di richiesta di riscaldamento, se la temperatura dell'aria esterna è minore del valore impostato nel parametro "STH136",

Nel caso di batteria ad acqua calda, quando si attiva la funzione antigelo, il controllore après la valvola che la comanda al valore impostato nel parametro "STH137", e attiva la pompa di circolazione.

Nel caso di caldaia, quando si attiva la funzione antigelo, il controllore invia alla caldaia la richiesta impostata nel parametro "STH137", e il consenso d'attivazione.

30.9.2 Post riscaldamento

Se il valore del parametro "STH55" è "1", il riscaldamento ausiliario è configurato per il solo funzionamento estivo, come post riscaldamento durante la deumidificazione. La regolazione può essere di tipo proportionale o PID, secondo il valore impostato nel parametro "STH57". Il valore del parametro "STH56" identifica la sonda di riferimento della regolazione che avviene con il setpoint impostato nel parametro "STH58".

30.9.3 Attivazione con fasce orarie

L'unità pou èssere gestita automaticamente per mezzo delle fasce orarie. La gestione permette l'arresto, la variazione dei setpoint e ilchio di funzionamento.

I parametri interessati sono riportati in tabella.

Parametro Min Max	UM Descrizione
ES1 0 144 h Fascia oraria 1 - Inizio
ES2 0 144 h Fascia oraria 1 - Fine
ES3 0 144 h Fascia oraria 2 - Inizio
ES4 0 144 h Fascia oraria 2 - Fine
ES5 0 144 h Fascia oraria 3 - Inizio
ES6 0 144 h Fascia oraria 3 - Fine
ES7 0 15 - Variazione del setpoint - Lunedi
ES8 0 15 - Variazione del setpoint - Martedi
ES9 0 15 - Variazione del setpoint - Mercoledi
ES10 0 15 - Variazione del setpoint - Giovedi
ES11 0 15 - Variazione del setpoint - Venerdi
ES12 0 15 - Variazione del setpoint - Sabato
ES13 0 15 - Variazione del setpoint - Domenica
ES14	-25.0	25.0	°C
ES16	-25.0	25.0	°C
ES18 0 15 - Spegnimento unità - Lunedi
ES19 0 15 - Spegnimento unità - Martedi
ES20 0 15 - Spegnimento unità - Mercoledi
ES21 0 15 - Spegnimento unità - Giovedi
ES22 0 15 - Spegnimento unità - Venerdi
ES23 0 15 - Spegnimento unità - Sabato
ES24 0 15 - Spegnimento unità - Domenica
ES26 0 144 h Fascia oraria 4 - Inizio
ES27 0 144 h Fascia oraria 4 - Fine
ES31 0 15 - Attivazione modalità riscaldamento - Lunedi
ES32 0 15 - Attivazione modalità riscaldamento - Martedi
ES33 0 15 - Attivazione modalità riscaldamento - Mercoledi
ES34 0 15 - Attivazione modalità riscaldamento - Giovedi
ES35 0 15 - Attivazione modalità riscaldamento - Venerdi
ES36 0 15 - Attivazione modalità riscaldamento - Sabato
ES37 0 15 - Attivazione modalità riscaldamento - Domenica

E' possibl e impostare sino a 4 fasce orarie per mezzo delle coppie di parametri di inizio e fine fascia.

Per anni giorno della settimana è possibile abbinare una combinazione delle fasce impostate per variarie il setpoint, spegnere l'unità e cancellare il tipo di funzionamento.

La variazione del set point all'interno della fascia previene con l'applicazione di un "offset" rispetto al valore di funzionamento attivo.

Il vale di funzionamento attivo è dato dal vale impostato da parametro ed eventuali compensazioni esterne.

Il vale di "offset" più essere sua positivo sua negativo. Nel primo caso sare sommato, nel secondo sare sottratto al setpoint di funzionamento.

E' possible impostare un valore di "offset" per il funzionamento in raffrescamento ed uno per quello in riscaldamento.

Se è gestito il riscaldamento ausiliario, con l'attivazione delle fasce orarie in raffescamento manterrà il setpoint impostato nel parametro "STH58" perché in riscaldamento variera con il valore di "offset".

30.1 Introduzione

Il controllere e programmato per gestire in sicurezza i componenti che costituiscono l'unità, regolandone il funzionamento al variare delle condizioni con l'obiettivo di Maintainere la continuità di servizio.

Nell'ambito di esta gestione, nell'avvincini di condizioni di pericolo, il controllore interviene limitando in parte o completeness il funzionamento dell'unità.

Il tocco di questa icona permette di accedere al menu allarmi. Se l'icona è di colore rosso, almeno un allarme è attivo; se è grigio nessun allarme è attivo.

Nel prossimo capitolo sono riportati i codici con relative descrizioni per le varie condizioni che possono apparire nel menu di allarme.

Nel caso in cui ci si accorga della presenza di segnalazioni sua con l'unità in funzione sua con il suo arresto, è necessario informare tempestivamente il servizio di assistenza fornendo loro il codice e la descrizione del messaggio e attenersi alle loroindicazioni.

Evitare di prendere iniziative prima di aver consultato il servizio di assistenza.

30.2 Tabella allarmi

Di seguito è riportato l'élenco dei codici d'allarme con le relative descrizioni.

Codice	Descrizione Codice Descrizione
AL1 Allarme me erre memoria interna AL29 Allarme Bassa	temperatura dell'aria di ritorno
AL5	Allarme flusso aria da trasduttore di pressione differenziale	AL30 Allarme alta temperatura dell'aria di mandata
AL6	Circuito 1 - Allarme alta pressione da pressostato	AL31	Allarme bassa temperatura dell'aria di mandata
AL7	Circuito 2 - Allarme alta pressione da pressostato	AL32	Limitazione della temperatura dell'aria di mandata attenuata
AL10	Circuito 1 - Allarme alta pressione da trasduttore	AL33	Circuito 1 - Ventilazione esterna - Allarme protezione termica
AL11	Circuito 2 - Allarme alta pressione da trasduttore	AL34	Circuito 2 - Ventilazione esterna - Allarme protezione termica
AL12 Allarme alta umidità dell'aria di ritorno AL35		Ventilazione di mandata - Allarme protezione termica
AL13 Allarme bassa umidità dell'aria di ritorno AL36		Ventilazione di ritorno - Allarme protezione termica
AL14 Allarme filtri sporchi AL51 Circuito 1 - Compressore	1 - Inverter bloccato
AL17 BMS - Allarme erre di communicatesione AL52 c.pCOe 1 - Allarme erre di communicatesione
AL18	Circuito 1 - Compressore 1 - Allarme protezione termica	AL53 c.pCOe 2 - Allarme erre di communicatesione
AL19	Circuito 1 - Compressore 2 - Allarme protezione termica	AL54 c.pCOe 3 - Allarme erre di communicatesione
AL20	Circuito 2 - Compressore 1 - Allarme protezione termica	AL55 Allarme sequenza fasi errata
AL21	Circuito 2 - Compressore 2 - Allarme protezione termica	AL57	Circuito 1 - Compressore 1 - Allarme alta temperature di scarico
AL26	Limitazione della temperatura dell'aria di ritorno attenuata	AL58	Circuito 2 - Compressore 1 - Allarme alta temperature di scarico
AL27 Allarme bassa temperatura dell'aria esterna AL59		Circuito 1 - Compressore 2 - Allarme alta temperature di scarico
AL28 Allarme alta temperatura dell'aria di ritorno AL60		Circuito 2 - Compressore 2 - Allarme alta temperature di scarico
AL61	Allarme erre sonda - Circuito 1 - Compressore 1 - Temperatura di scarico	AL136	Circuito 1 - Allarme bassa pressione da pressostato
AL62	Allarme erre sonda - Circuito 2 - Compressore 1 - Temperatura di scarico	AL137	Circuito 2 - Allarme bassa pressione da pressostato
AL63	Allarme erre sonda - Circuito 1 - Compressore 2 - Temperatura di scarico	AL154	Allarme leak detector
AL64	Allarme erre sonda - Circuito 2 - Compressore 2 - Temperatura di scarico	AL159	Allarme fuoco / fumo
AL65	Allarme erre sonda - Temperatura dell'aria di ritorno	AL160	Driver valvola 1 - Allarme erre di comunità
AL70	Allarme erre sonda - Temperatura dell'aria di mandata	AL161	Driver valvola 2 - Allarme erre di comunità
AL72	Allarme erre trasduttore - Pressione differenziale aria di ritorno	AL162	Umidificatore CPY - Allarme generico
AL73	Allarme erre trasduttore - Pressione statica canale di ritorno / Pressione differenziale corradoio	AL163	Umidificatore CPY - Segnalazione generica
AL74	Allarme erre sonda - Qualità aria CO2 AL164		Umidificatore CPY - Allarme erre di comunità
AL75	Allarme erre sonda - Qualità aria VOC AL166 Inverter	AL170	Allarme erre di comunità
AL78	Allarme erre sonda - Umidità relativa dell'aria di ritorno	AL171	Circuito 1 - Allarme basso surriscaldamento
AL79	Allarme erre sonda - Umidità relativa dell'aria esterna	AL171	Circuito 2 - Allarme basso surriscaldamento
AL80	Allarme erre sonda - Temperatura dell'aria esterna	AL183	Setpoint raffescamento minore del setpoint riscaldamento
AL91	Allarme erre sonda - Temperatura aria di miscela	AL184	Circuito 1 - Sbrinamento terminato per tempo massimo
AL94	Allarme erre trasduttore - Circuito 1 - Pressione di condensazione	AL185	Circuito 2 - Sbrinamento terminato per tempo massimo
AL95	Allarme erre trasduttore - Circuito 2 - Pressione di condensazione	AL191	Raggiunto il numero massimo di fast restart in 1 ora
AL98	Allarme erre trasduttore - Circuito 1 - Pressione di evaporazione	AL192	Raggiunto il numero massimo di fast restart in 24 ore
AL99	Allarme erre trasduttore - Circuito 2 - Pressione di evaporazione	AL201	Min / Max tensione
AL102	Allarme erre sonda - Circuito 1 - Temperatura di aspirazione	AL203	Circuito 1 - Bassa pressione di evaporazione
AL103	Allarme erre sonda - Circuito 2 - Temperatura di aspirazione	AL204	Circuito 2 - Bassa pressione di evaporazione
AL106	Allarme erre trasduttore - Pressione differenziale dell'aria di mandata	AL209	Allarme esterno
AL107	Allarme erre trasduttore - Pressione statica canale di mandata / Pressione differenziale corradoio	AL210	Allarme erre EEPROM
AL114	Circuito 1 - Bassa differenza di pressione	AL212	Allarme erre di accesso alla memoria interna
AL115	Circuito 2 - Bassa differenza di pressione	AL247	Circuito 1 - Compressore 1 - Fuori involuppo
AL127	Circuito 1 - Compressore 1 - Allarme manutenzione	AL250	Resistenza 1 - Allarme protezione termica
AL128	Circuito 1 - Compressore 2 - Allarme manutenzione	AL251	Resistenza 2 - Allarme protezione termica
AL131	Circuito 2 - Compressore 1 - Allarme manutenzione	AL258	Caldaia - Allarme generico
AL132	Circuito 2 - Compressore 2 - Allarme manutenzione	AL259	Bruciatore - Allarme generico
AL135	Ventilazione di mandata - Allarme manutenzione	-	-

περίληψη

31 Eioayyn 215

31.1 Tεvikα 215
