50.1 Bevezetés
50.2 Riasztások tablázata

351

351

46.1 Általános informáciok

A kézikönyv hasznalatára vonatkozo néhány informácio.

A kézikönycélja, hogyBiztositsa a vezérlo hasznalatára es a fedolapont ismertetett egységekben alkalmazott szoftverre vonatkozo informaciokat.

A kézikonyv nem tartalmaz az egységek telepitésère és az elso inditashoz szükséges ellenörzesekre és vizsgalatokra vonatkozo informaciókat.

Elore is koszönjuk mindazoknak, akik hibákat, mulasztásokat, további magyarázatot igényló részeket vagy muveleteket szeretnének bejenteni, amelyek nem kerültek leirásra.

46.1.4 A c.pCO vezérló funkciói

A c.pCO sorozat mikroprocesszoros elektronikai verzérlöjének szoftverét Close Rooftop egység kezelésére tervezték. Megfelelo konfigurációval lehtoséget biztosít a specialis funkciokkal rendelkezö egységek széles körénék kezelésére.

A Rooftop egység kezelése az egységeket alkoto alkatrészek biztonsagos muködésénék vezerlését jelenti az elöirt muködési fázisok alatt.

A c.pCO mikroprocesszoros elektronikus gezérlo családba különbožo méretu modulok tartoznak, amelyek a szoftver rugalmassaga réven lehtové teszik az alkalmazásuk optimalizálásat, minded alkalmazáshoz felhasznála azokat, amelyek a szükséges bemenetekkel és kimenetekkel rendelkeznek.

A c.pCO kártya kūlönbozō modulokhoz csatlakozik, nagy sebességu és meg kivaló megbizhatóságu bus-on keresztül kommunikal a modulokkal.

A verzérlo felhasznaloi interfésze egy 4,3" színes érirtoképernyos kijelzó.

47.1 Fó funkciók

Az alábbiakban bemutatjuk azokat a jelzéseket, amelyek szükségesek az egység fö funkcioinak Ellenörzésébe való beavatkozáshoz.

47.2 Egység bekapcsolása és kikapcsolása

47.2.1 Egység bekapcsolása és kikapcsolása kijelzöról

A fokeperyon hasznalja az "On/Off" ikont az egyseg inditasanak es leallitatasanak képernyojehez valo lépeshez.

A felület felsö részén az egység állapota lathato, kozépen egy "On/Off" ikon lathato.

Azikon megerintesevel az egység allapota „üzemelés alatt"-rol „kikapcsolt"-ra valt és fordütva.

47.2.2 Egység bekapcsolása és kikapcsolása külso jováhagyással

Annak érdekében, hogy a készüléket külso jováhagyásra bekapcsolhassa és kikapcsolhassa, Ellenőrizze, hogy a funkció aktiv-e.

Az egység bekapcsolásához zárja a külso jováhagyást. A leallitáshoz meg kell nytni.

A külso jováhagyást a sorkapcson levo "1" és "56" terminálhoz kell csatlakoztatni.

Annak érdekében, hogy a készüléket külso jováhagyásra bekapcsolhassa és kikapcsolhassa, Ellenőrizze, hogy a funkció aktiv-e.

Az egység bekapcsolásaḥoz zárja a külso jováhagyást. A leallitáshoz meg kell nyitni.

A külso jóváhagyást a sorkapcson lévo "1" és "2" terminálhoz kell csatlakoztatni.

A külso jóváhagyásnak tiszta kapcsolatnak kell lennie.

47.2.3 Egység bekapcsolása és kikapcsolása BMS-röl

Az egység BMS-rol bekapcsolásához és kikapcsolásához Ellenőrizze, hogy a funkció aktív-e.

Lásd a megfelelo BMS kezelés dokumentumot.

47.3.1 Alapérték modosítása kijelzöröl

A fō menüben nyomja meg az „alapérték" opciot a képernyǒk megnyitásahoz, ahol rendelkezésre állnak az alapérték kezeléshez szükséges funkciók.

Az "alaperték" almenüben valassza ki a funkciot, ahonnan az alapertéket szeretné modositani.

Görgesse a paramétereket addig, amat megjelenik az alapérték paramétr.

Válassza ki az alapérték paramétrt a modosító billentyüzet aktivalásához.

Állitsa be az Új érteket, és erősítse mag a zöld pipa szimbóllumnal.

A mukodes modositasat igenylo egysegekben rendelkezeresr all a "ST7" hutshez es a "STH7" futshez tartozo alapertek.

Elenghedetetlen, hogy a "ST7" hutsi alapertek nagyobb legyen, mint a "STH7" futsi alapertek.

Amennyiben hiba folytán olyan értek kerültek beallitásra, amelyek nem feelnek meg ennek a feltételnek, a vezérlo aktivalja a „AL183" riasztást.

Az "AL183" riasztás csak jelzesre szolgál.

47.3.2 Alapérték modosítása BMS-ról

Az alapertek BMS-rol tortenó módosításához Ellenőrizze, hogy a funkció aktiv-e.

Lásd a megfelelo BMS kezelés dokumentumot.

47.4 Nyelv módosítás

A fō menüben nyomja meg a „Nyelvek" opció r rendelkezsé re alló nyelveket megjelenítő képernyǒk megnyitásahoz.

Ha az adott nyelv nem ally rendelkezesre a képernyon, a nyilakkal rá lehet keresni.

A nyelv kivalasztással aktivalódk a kivalasztott nyelv

47.5 Dátum és idő modosítása

Görgesse le a fó menüt a „Konfiguráciok" csoportig, és valassza ki.

A „Konfiguración" opcioban valassza ki a „Datum és idő" opciot a beallitások modosításahoz tartozó képernyő megnyitásához

A jobb also oldalon talalhatofeliratos ikon kivasztasaval megnyilik a modositias képernyoje.

Az egyes zold szinu ertekek kivalasztasaval aktivalodik a virtualis képernyo, amelyen keresztul beallithatok az uj ertekek. A beallitas utan az erteket a pipa szimbolummal meg kell erositeni.

Az ertekek modositasa utan a beallitast a jobb also reszen talalhato mentes ikonnak kell elmenteni.

A bal oldali nyillal visszalephet a korabbi feluitre az elvgzett modositások nélkül.

47.6 Idosavok beallitasa

Az idósav beallitáshoz jelszóval történó hozzáférés szükséges.

Görgesse le a fō menüt a „Paraméterek“ csoportig, és valassza ki.

Görgesse le a „Parameterek" menüt az „ES Energy saving" csoportig.

Az "ES Energy saving" kivaliasztásával megnyílik a paraméterek csoportja az idősáv beálításához. A paraméterek beálítási logikához lásd a megfelelo fejezetet.

Az alkalmazás fejlesztési szakaszában különös figyelmet forditottak a felhasznalói felület intuitiv hasznalatára.

48.1 Grafikus egyezmények

Az "erintoképernyo" segitségével navigálhat a felülen.

Nehány intuţiv ikont gombként hasznalható az egyes menuk kozöttigegyszeru navigálashoz.

Más egyszerú szimbólumok jelzik az aktív szerveket és funkciókat.

A gombokként használt ikonok és a különféle interfész felületeken talalhato szimbólumok az alábbiakban lathatók.

48.1.1 Ikonok és szimbólumok

Az "erintoképernyon" az ikonok fizikai gombkent hasznalhatok a menuk kozotti es a képernyon beluli mozgáshoz. A rendelkezesre allo ikonok az alábbiak:

"Home" ezzel az ikonnal visszaléphet a fó képernyöre. A nyil gombokkal lehet mozogni a meglévo hurokban;

"Info" ez az ikon lehetové teszi a felületek megnyitását, amelyek tartalmazzák a szoftverre és az egységreő bozo információkat. A nyil gombokkal lehet mozogni a meglevő hurokban;

"On/Off" ez az ikon lehetové teszi az egység inditáshoz és leallitáshoz szükséges felületek megnyitásáttalónález interfészen keresztül;

"Hideg/Meleg" ez az ikon lehetové teszi a felületek megnyitásat a hútô/fútó üzemmod valtáshoz felhasznalói zhen keresztül;

"Menu" A fó felülen az ikon lenyomásával a "Menu" felütre lehet lépni. Bármilyen más felültról az ikon felümásával visszaléphet egy szintet;

[1] "Kérés" ez az ikon megnyitja a rendszer egyes kéréseit megjelenító felületeket. A nyil gombokkal leheti, 30, 1 a meglévo hurokban;

[1] "Zsalu" ez az ikon megnyitja a zsalu mukodési allapotat megjelenito felületeket. A nyil gombokkal lehetni a meglévo hurokban;

"Összefoglaló" ez az ikon megnyitja az egység kör fó képernyǒjét megjeleníð felületeket; A kör alkatrészeit. Intve megnyithatok a vonatkoź információk és paramétrerek.

Azikon megerintese megnyitja a riasztasok menut. Ha az ikon szine piros, legalabb egy riasztas aktiv; haszinu, nincs aktiv riasztas.

Azikon erintesevel engedelyezheto vagy tilthato fankció, amire az engedelyezés és tiltás vonatkozik.

on érintésével balra lehet lépni a felület hurkon belül.

on érintésével jobbra lehet lépnia felület hurkon belül.

ez az ikon a "login" képernyǒn jelenik meg "jelszó" megadása után.Ezzel az ikonnal megerósithető a bevitt

ez az ikon a "bejelentkezes" képernyón jelenik meg a megfelelo hitelesitó adatok megadása után.Ezzel az a korábbi menu "hurok" -ra lehet visszalépní az aktiv hitelesitó adatok megartásával.

Nehany szimbólum lehetöve teszi az egység funkcioinak és allapotuknak egyszerü megérését. A szimbólumok az alábbiak:

Lez az szimbólum az összes egységen megtalalható, a ventilaciós funkciot jerzi. A szürke szín azt jerzi, hagy ázlás nem aktív, a színes szimbólum azt jerzi, hogy a ventilalás aktív.

Lez a szimbólum a hútesi funkciót jelzi. A szürke szín azt jelzi, hogy a hútes nem aktív, a színes szimbólum azt. Hagy a ventilálás aktív.

ez a szimbolum a parasitasi fungciot jerzi. A szurke szin azt jerzi, hogy a parasitasns nem aktiv, a szines um azt jerzi, hogy a ventilalas aktiv.

ez a szimbólum a páramentesítő funkciós jelzi. A szürke szín azt jelzi, hogy a páramentesítés nem aktív, a szimbólum azt jelzi, hogy a ventilálás aktív.

I ez a szimbolum a védett paraméterekkel történő "bejelentkezés" után az aktiv hozzaférést jelzi. Egyes leterekhez való hozzaféréshez jelszo megadására van szükség annak a profilnak megfeleloen, amelyhez a martozik.

ez a szimbóolum az USB kulccsal való csatlakoztatást jalzi. Ez a szimbóolum adatok továbbításakor jelenik

meg.

ez a szimbólum azt jalzi, hogy az egység futes alatt üzemel. A szimbólum mind a fó, mind a kiegésztók, knál kozós. Ha a szimbólum narancssárga, az azt jalenti, hogy a fó forrás muködik. Ha a szimbólum sárga, elenti, hogy a segédforrás muködik. Ha a szimbólumok szürke szinüek, az azt jalenti, hogy a források nem mek.

szimbólum azimuthelzi, hogy a teljes levegőcsere aktív.

szimbóolum azimuthelzi, hogy a teljes levego keringetés aktív.

A felhasznaloi interfesz segitssegével megtekinthetok az egység muködéséhz tartozó parametekre vonatkozó informaciok és beallitások. A kézikönyv ismerteti az egyes fungciok beallitásához tartozó adott informaciokat és parameteket.

49.1 Felületek rajza

A felhasznaloi interfesz segitssegivel megtekinthetok az egyseg mukodseshez tartozo parametekre vonatkozof informaciok es beallitasok. A kezikonyv ismerteti az egyes fungkiok beallitasahoz tartozo adott informaciokat es parameteket.

Az ikonok leirásanak megfeleloen a fó felületrol kozvetlenul megjelenithetok a legfontosabb informácik és funkciók. A paraméterek és beallitások nagy része megjelenik a fó menüben és az egyes almenükben talalhato felületeken.

A felhasznalói interfesz feluletei koztoi egyszeru navigalashoz az alabbiakban ismertetjuk a feluleket agrajzat.

• Setpoint

*Unit

49.1.1 A felületek menüje

A fó felületrol a "Menü" ikon megnyomásával megnyilik a fó menü.

A fō menüben a nyīl ikonokkal lehet navigálni az alacsonyabb szintú menük görgetéséhez.

Az alacsonyabb szintu menuk megnyitasa hitelesito adatokkal lehetséges. Egyes menukhöz vedelem nélkül lehet hozzáférní, mas menukhöz azzal a profill cal kell "bejelentkezni", amelyhez hitelesito adatokkal rendelkezik.

Az egyes menukhoz valo hozzaferes a szines leiras megerintesevel tortenik, amely tartalmazza a leirast.

A feluleteken talalhato parameterek es ertekel jelenteset leiro szvegek megkonnyitik a megertest es hasznalatot.

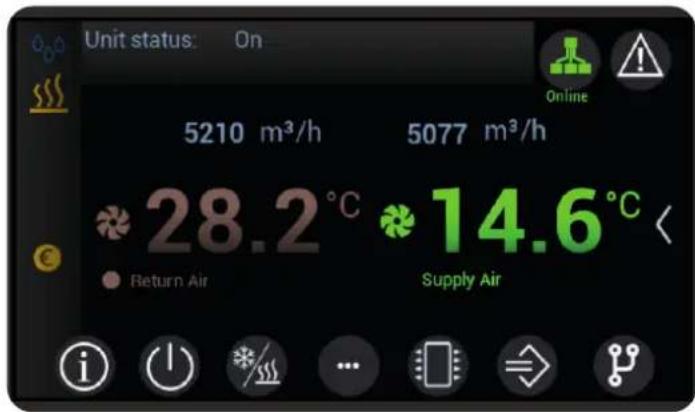

49.2 Menük kozotti navigálás

A felületek ágrajzának hasznalata leegyszerusiti a menük közotti navigációt.

Egyes javaslatok megkonnyitik a gombként használt ikonok hasznalatát a felületek kozötti navigációhoz.

Referenciaként a kiinduló pont a fofelulet.

Az ikonok gombként történö használatához és ertelmezéséhz lásd a "Grafikus egyezmények" fejezetet.

A fofeluleten az "On/Off" ikonon kivul megtalalhatok az "Info", Keres" es Osszefoglalo" ikonok, amelyek lehetoveteszik az informaciOs "hurok" kozvetlen megnyitasat, rendelkezesre all a "Menu", amely lehetovet teszi a feluletek agrajzlan talalhato fo menu megnyitasat.

A "nyil" ikonokkal az azonos szinten levofeluletek kozott lehet goretni, a "Menu"ikon megnyomásával visszaléphet a felsöbb szintu menüre.

A paraméterek felületein a modosíthato paramétrerek fehér színnel, a csak megjelenithető paramétrerek kék színnel jelennek meg.

A fehér paraméterek megnyomása aktivalja a módosító képernyőt. A "pipa" szimbólum megerösítia beálitott adatot, az "x" törli, és helyreallitja az utolsó beálitott adatot.

Az engedélyezéshez tartozó paraméterek aktivalása/tiltása a fehér kör athelyezésével történik. Oldalt talalható az allapot megerösítese.

A tanulmanyozas megkonnyitese erdekében tobb eszlett parameter es ertek tobb felulet hurokban talalhato, csoportositásuk a funkciok egységesiséhez törtent.

49.2.1 Info

A fó felület "Info" ikonjával az egységhez tartozó informaciókat tartalmazó felület hurok nyitható meg.

49.2.2 Keres

A fó felület "Kérés" ikonjával az egységben aktiv funkciok kérés allapotát tartalmazó felület hurok nyitható meg. Az egyes kérések felületein az adott alapértékek jelennek meg.

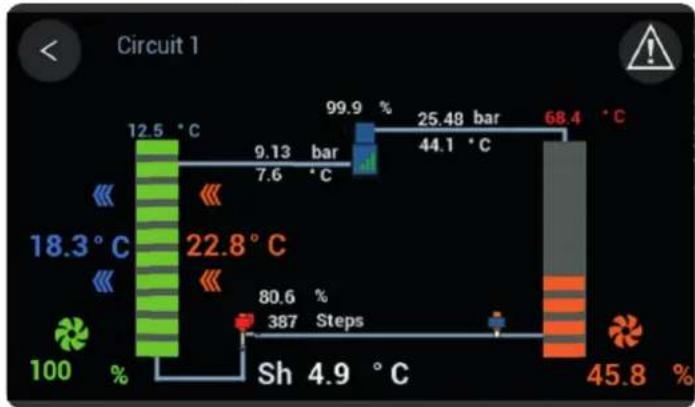

49.2.3 Osszefoglalo

Az "Osszefoglalo" ikonnal a megfelelo menu nyitható meg.

Az osszefoglalo lehetové teszi a mukódiési allapot és a fó parameterek altalános allapotanak megelenitését.

A felületek az egyes egységek jellemzöinek megfeleloen eltéröek.

A felületeken található "Info" ikonokkal az adott komponens paramétrei és információn jelenithetők meg.

49.2.4 Bejelentkezés

A védett(CCuk megjelenitéséhz és a megfelelo parameterek modositásahoz elengedhetetlen a hozárendelt profillal történö "bejentkezs".

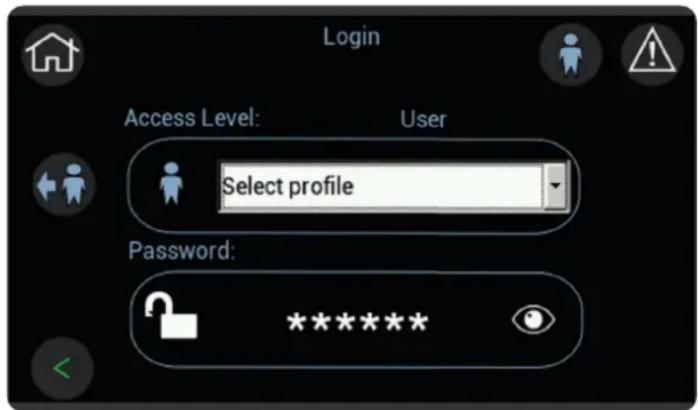

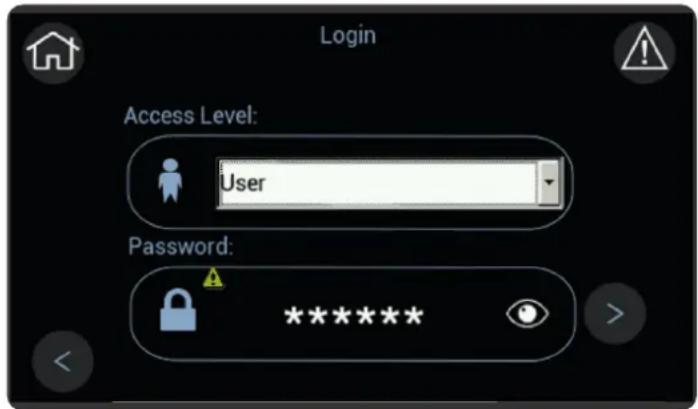

A "bejelentkezeshez" végézze el az alábbiakat:

• valassza ki a sajat hitelesítő adatainak megfelelo jelszóvédmi szintet;
• a "jelszó" mezőre kattintva adja meg a saját jelszóvédelmi szintjéhez tartozó értéket, majd erösítse meg a pipa szimbólummal;
• Erösítse meg a jelszó t a jobb also részben talalhato nyil ikonnal.

A felhasznalói "jelszo" "100"

A szolgaltatas "jelszava" a "4321"

Ha a beallitott "jelszó" megfelelo, a zar felold, es megjelenik a sajat jelszóvédelmi szinttel valo hozzaférest jelzó szimbólum.

A fō menüben valo visszalépeshez használá j a bal also részen levó zöld nyil ikont.

A bal oldali nyillal jelzett ember ikon a jelszóvédelmi szintból valo kilépást jerzi.

Amig a hozzaféres aktiv, a szimbólum a jobb felső részen jelenik meg a felületeken, kiveve a fő felületet. A "bejentkezésbő" való kilépés automatikus a kijelő bizonyos ideig tartó inaktivàsa után.

50.1 Bevezetés

Az egysége kezeléséhez, a vezérlobe egy megfelelo szoftver lett betölte.

A szoftver egy sor funkcioból áll, amelyek azokhoz a körülményekhez tartoznak, amelyben az egységek mücködnek.

Az kovetkez fejezetek ismertetik a szoftver altal vezereft funkciokat, amelyek az osszes egysegben megegyeznek, valamint a specialis verziokhoz és modelkhez tartozó funkciokat.

Az itt ismertetett egyes funkciok csak specialis verzió es méret eseten állnak rendelkezesre, vagy a kivalasztott tartozékok alapján.

A kulönféle funkciok leirásaban az egységek muködésében valo hozzaértes és a megfelelo hidraulikus vagy hütő áramkök ismerete természetes. Valamennyi leirás, beallitás és parameter a megfelelo dokumentácioban elóirt megfeleloen telepitét eigységekre vonatkozik.

50.2 Alaperték kezelése

A beallitasi alapertek fokent az "ST1" es "STH1" parameterektol fuggnek.

Az alabbikaban ismertetjuk a beallthato minimum es maximum alapertek megfelelo parameteit.

Paramétr Min Max		UM Leírás
ST1 ST2 ST3°C	Mechanikai hütés - hómér	séklet alapérték
STH1 STH2 ST3°C			Mechanikai fûtés / segédfûtés teli üzemódban - hómér séklet alapérték

Rendelkezésre allnak kiegsztő funkciok amelyek lehetővteszik az alapéterek osfzet értékenek modosításat (novelés vagy csökkentés).

Az alapérték barmilyen automatikus modositása az adott határétekeken belül történik

Az "SD2" paramétrrel meghatározhátó, hogy melyik funkcióval aktív az alapérték modosítása. A gyárilag engedélyezett funkció az egyedüli rendelkezésre allyó.

50.2.1 Dinamikus ertek

A dinamikus alapérték a gyártó által engedélyezett funkció.

Az alábbiakban ismertetjuk a dinamikus alapérték kezeléséhez tartozó referencia paramétereket.

Paramétr Min Max		UM Leírás
ST1 ST2 ST3 °C Mechanikai hütés - hómér séklet alapérték
STH1 STH2 STH3 °C				Mechanikai fütés / segédfütés tíli üzemódban - hómér séklet alapérték
SD2 0 2 - Az e gység állapotai, amiben aktív
SD10	0.0	55.0	°C	Mechanikai hütés - külso levego hómér séklet - kompenzácio aktiválás kuszöbertéke
SD20	0.0	55.0	°C	Mechanikai fütés - külso levego hómér séklet - kompenzácio aktiválás kuszöbertéke

50.2.2 Dinamikus alapertek külso levego szondarol hutes alatt

Az "ST1" paramétr értékben beallitott alapérték a külso levego hòmér sékletonez képest "kompenzált".

Az adott paramétereket a tablázat ismerteti

A paramétr értékek tajékoztató jellegüek. Specialis esetekben elteró ertékek beallitására is lehetöseg van.

Paramétr Értek UM Leirás
ST1 27.0 °C Mechanikai hütés - hõmérseklet alapérték
SD2 1 - Az egy ség állap otai, amiben aktivív
SD10 25.0 °C			Mechanikai hütés - külso levego hõmérseklet - kompenzácio aktiválas küszöbertéke

Az alabbiakban grafikus megjelenitest ismertetunk.

csavarkulcsot hasznalja. 82 Alapertek modositasa a hutott levego homersklet modositasakor

Ahol "Text"a kulso levego homerseklet erteke.

Ezzel a funkcióval az alapérték, amellyel a vezérlo a hútött levego hòmér sékletet kezeli az alábbi:

• ha a külso levego homséklet kisebb az "SD10" paramétrberben beallitott ertéknél, a beallitasi alapérték az "ST1" paramétrberben beallitott erték lesz;
• ha a külso levego homserseklete nagyobb az "SD10" parameterben beallitott ertknél, az "SD11" parameterben beallitott ertk novelesekor a beallitasi alapertéket az "ST1" és "SD12" parameterekben beallitott ertékek összege adja,
• ha a külso levego homérisklete az "SD10" paramétr es az "SD10" és "SD11" paramétrerek értékeinek összege között van, a beállításai alapérték arányosan modosul az "ST1" paramétrben beállitott érték és az "ST1" és "SD12" paramétrerekben beállitott értékek összege között.

Az "SD12" parameter positiv es negativ ertekeket is magaban foglalhat. Negativ ertekek eseten az "SD12" parametert ki kell vonni az "ST1" parameter ertekebol.

50.2.3 Dinamikus alapertek kullo levego szondarol hutes alatt

Az "STH1" parameter ertekben beallitott alapertek a kulso levego homsékrethez képest "kompenzalt".

Az adott paramétereket a tablázat ismerteti.

A paramétr értékek tajekoztató jellegüek. Specialis esetekben elteró ertékek beallitására is lehetoség van.

Paramétr Értek UM Leirás
STH1 40 °C Mechanikai fûtés / ségédfûtés teli üzemódban - hòmér séklet alapérték
SD20 15.0 °C			Mechanikai fûtés - külso levego hòmér séklet - kompenzácio aktivalás küszöbertéke
SD21 10.0 °C Mechanikai fûtés - külso levego hòmér séklet - aktivalás elterés
SD22 5.0 °C			Mechanikai fûtés - külso levego hòmér séklet - alapérték maximális novekedese / csökkenexe

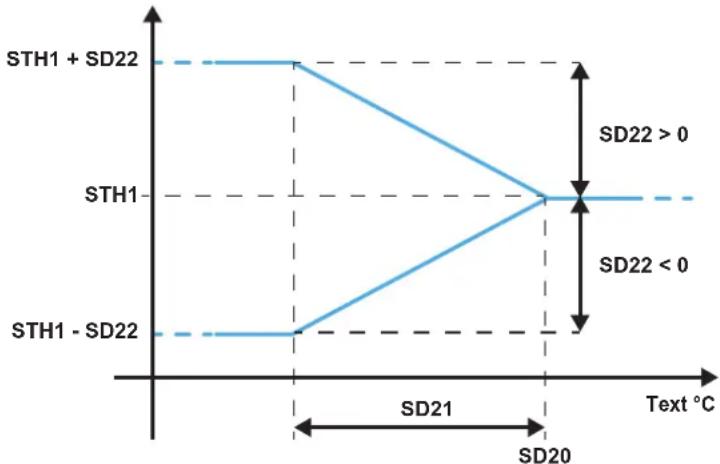

Az alabbiakban grafikus megjelenitest ismertetunk.

csavarkulcsot hasznalja. 83 Alapertek modositasa a futott levego homsereklet modositasakor

Ahol "Text"a kulso levego homerseklet erteke.

Ezzel a funkcióval az alapérték, amellyel a vezérlo a fútöll levego hòmér sékletet kezeli az alábbi:

• ha a külso levego homséklet nagyobb az "SD20" paraméterben beallitott ertéknél, a beallitasi alapertek az "STH1" paraméterben beallitott ertek lesz;
• ha a külso levego homséklete kisebb az "SD20" paramétrber ben beallitott értéknél, az "SD21" paramétrber beallitott érték csökkentesekor a beallitasi alapétereket az "STH1" és "SD22" paramétrekben beallitott értékek összege adja;
• ha a külso levego homérseklete az "SD20" paramétr es az "SD20" es "SD21" paramétrek értékeinek különsege kozött van, a beallítasi alapétek arányosan modosul az "STH1" paramétrerben beallitott érték es az "STH1" es "SD22" paramétrerekken beallitott értékek összege kozött.

Az "SD22" parameter positiv es negativ ertekeket is magaban foglalhat. Negativ ertekek eseten az "SD22" parametert ki kell vonniz az "STH1" parameter ertekebol.

50.3 Hómér séklet Ellenőrzés

A hútó es fútó berendezések vezérlese a referencia szondán mert hòmér séklet erték alapján torténik.

Az arányos sav a legkondiczonaló beallitasi mezőjét jeleniti meg és független ertekeket vehet fel futeskor és huteskor. A holt zona azonositja az eszközok tiltasi tartományat az alapertek korul (hasznalata reagál a szabályozási rezgések elkerülésenek szükségesséGRE).

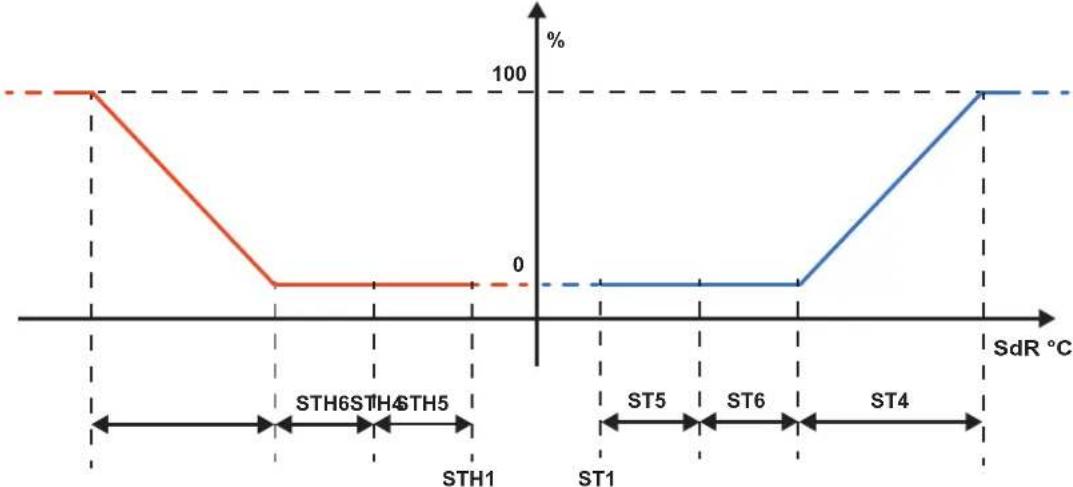

Az alabbi abra a futo- es hutoberendezesek viselkedeset szemelteti.

csavarkulcsot hasznalja. 84 A homsereklet-szabalyozo eszkozk grafikus abrazolasa

Paramétr Min Max		UM Leirás
ST1 ST2 ST3 °C Mechanik hütés - hörmséklet alapérték
ST4 0.0 25.0 °C Mechanik hütés - arányos gezérlés - aktivalási eltérés
ST5 0.0 25.0 °C Mechanik hütés - arányos gezérlés - semleges aktivalási zóna
ST6 0.0 25.0 °C Mechanik hütés - arányos gezérlés - ofszet
ST9 0 7 -	Hömér séklet érzékelő
ST11	0 2 -	Hömér séklet vezérlés típusa
PID70	0	10000	-	Mechanikai hütés - Kp
PID71	0	10000	-	Mechanikai hütés - Ki
PID72	0	10000	-	Mechanikai hütés - Kd
PID76	0.0 25.0 °C Mechanikai hütés - holtsáv
PID78	0	2	-	Mechanikai hütés - holtsáv pozício
STH1	10.0 35.0 °C			Mechanikai fütés / segédfūtés teli üzemmodban - hörmséklet alapérték
STH4	0.0 25.0 °C Mechanikai fütés - arányos - aktivalási eltérés
STH5	0.0	25.0	°C	Mechanikai fütés - arányos - semleges aktivalási zóna
STH6	0.0 25.0 °C Mechanikai fütés - arányos - ofszet

Az "ST9" paraméterben a hütéshez beallitott és az "STH9" paraméterben a fütéshez beallitott érték szerint a vezerlö szonda:

• 0 = eloremeno levego homsereklet szonda;
• 1 = visszatérö levegő hómér séklet szonda;

Az "ST11" parameterben a hütéshez beallitott és az "STH11" parameterben a fütéshez beallitott érték szerint a homérseklet szabályozás típusa:

-0=aranyos;
-1 = "Kaszkád";
-2=PID.

50.3.1 Homséklet-szabályozás hütéskor

Az egység homérséklet-szabályozása az "ST9" paramétrtol fugg, amely meghatározza az alapéτéken beallitott homérséklet referenciaszondáját ("ST1" paramétr), és fugg a szabályozás tipusát meghatározó "ST11" paramétrtol.

Arányos gezérlemssel a vezerlo aktivalja a rendelkezesre alló forrásokat, amikor a referencia szonda által leolvasott érték no az alapéterknel beallitott értékhez képest.

A "Kaszkád" vezerléssel a vezerló aktivalja a forrásokat, és az előremenő levegő hórméskletét szabályozza.

A PID gezérlemssel a kezrl o keres novekedesvel aktivalja a rendelkezesre allorforasokat. A vezerlo kiszamitja a kerest azaltal, hogy ellenorzi a referencia szonda altal leolvasott erteket a beallitott pont ertekhez es annak idobeli valtozasahoz képest, a PID-ben beallitott parameterek felhasznalásával.

Arányos hómér séklet vezérles

Ha az "ST11" paramétr érteke "0", az arányos vezérólás aktivalódk.

Az arányos hómér séklet vezérles paramétereit a tablázat ismerteti.

A parameter értékek tajekoztató jellegüek. Specialis esetakben elterö ertékek beallitására is lehetoseg van.

Paramétr Értek UM Leirás
ST1 24.0 °C Hämér sékket alapérték
ST4 2.0	°C Arányos vezérés - hütés - aktivalái elterés
ST5 0.1	°C Arányos vezérés - hütés - semleges aktivalái zónica
ST6 0.1	°C Arányos vezérés - hütés - ofszet

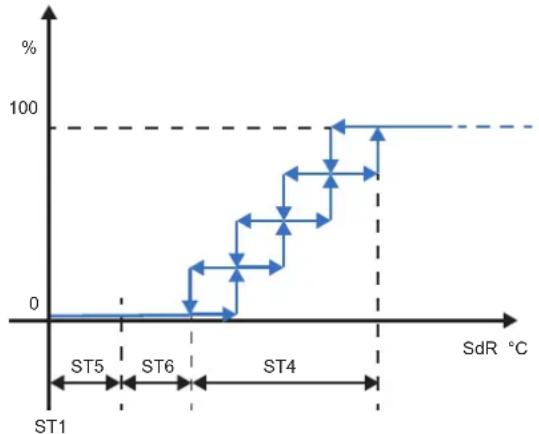

Az alabbiakban grafikus megjelenitest ismertetunk.

csavarkulcsot hasznalja. 85 A hutesi igeny grafikus abrazolasa

A tabla zatban ismertetett parameteken kivul a grafikon ertekei az alabbiakra vonatkoznak:

• SdR = referencia szonda;
• % = kérés százalekos értéke.

"Kaszkád" hórmár séklet vezérólés

Ha az "ST11" paramétr értéke "1", a "Kaszkád" verzérólés aktivalódk.

Ez a funkció kielégiti a rendszer kérését azáltal, hogy az eloremenő levego hörmsékletét a komfortétekeken belültartja.

Ez a viszzatero levego homserseklet ertekel megeleloen beallitott alapertekbol kapott virtualis alapertek szamitasakor tortenik.

Az alapertek módosítasa dinamikusan történik az eloremeno levego hómérseklet módosítasakor.

A kaszkád hómér séklet vezerlés paramétereit a tablázat ismerteti.

A parameter értékek tajekoztató jelleguek. Specialis esetekben elterö ertékek beallitására is lehetoseg van.

Parameter Ertek UM Leiras

ST42 24.0 °C Kaszkád gezérlés - egység alapértéke

ST43 0.5 °C Mechanikai hútés - kaszkád gezérlés - üzemód MODosítás ofszet

ST44 4.0 °C Mechanikai hútés - kaszkád gezérlés - üzemi elterés

ST45 15.0 °C Mechanikai hútés - kaszkád gezérlés - elöremenő alapérték minimum

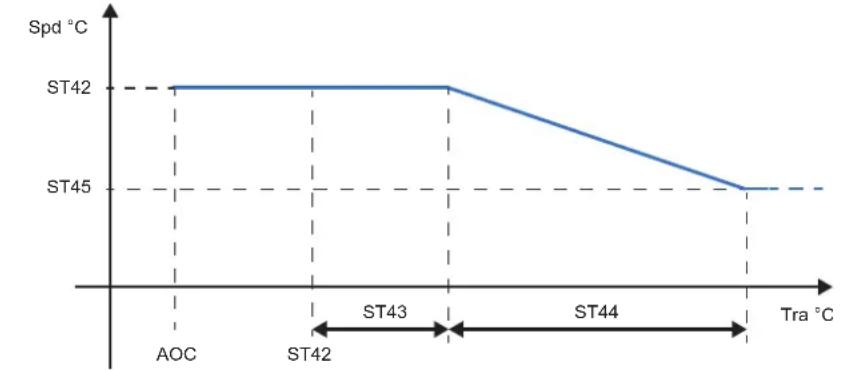

Az alabbiakban a kiigazitás grafikus ábrázolása lathato.

csavarkulcsot hasznalja. 86 Eloreteno alapertek modositas "Kaszkad beallitassal huteskor

A tablazatban ismertetett parameteken kivul a grafikon ertekei az alabbiakra vonatkoznak:

• Spd = elóremeno levego alapérték;
• Tra = visszatéro levego hómér séklet;
• AOC = automatikus üzemmod valtás.

50.3.2 Homsersklet-szabalyozas futeskor

Az egység homérséklet-szabályozása fütéskor az "STH9" paramétertöl fugg, amely meghatározza az alapértéken beallitott homérséklet referencingiaszondáját ("STH1" paramétr), és fugg a szabályozás tipusát meghatározó "STH11" paramétertól.

Arányos vezerléssel a vezerló aktivaljá a rendelkezesre alló forrásokat, amikor a referencia szonda által leolvasott érték csökken az alapertéknél beallitott értékhez képest.

A "Kaszkád" vezerléssel a vezerló aktivalja a forrásokat, és az előremenő levegő hórmárskletet szabályozza.

A PID gezérlemssel a gezérlo a kérés novekedésével aktivalja a rendelkezésre alló forrasokat. A gezérlo kiszámitja a kérest azáltal, hogy ellenörzi a referencia szonda által leolvasott érteket a beallitott pont értékéhz es annak idöbeli valtozasához képest, a PID-ben beallitott paraméterek felhasznalásával.

Arányos hómerséklet vezérles

Ha az "STH11" paraméter érteke "0", az arányos gezérólés aktivalódk.

A megfelelo parameterek a tablazatban talalhatok.

A paramétr értékek tajekoztató jellegüek. Specialis esetekben elteró ertékek beallitására is lehetoseg van.

Paraméter Értek UM Leirás

STH1 20.0 °C Mechanikai futes / segedfutes teli uzemmodban - hórm séklet alaperték

STH4 2.0 °C Mechanikal futes - arányos - aktivalási elterés

STH5 0.0 °C Mechanikaj futes - arányos - semleges aktivalási zona

STH6 0.0°C Mechanikaj futes - arányos - ofszet

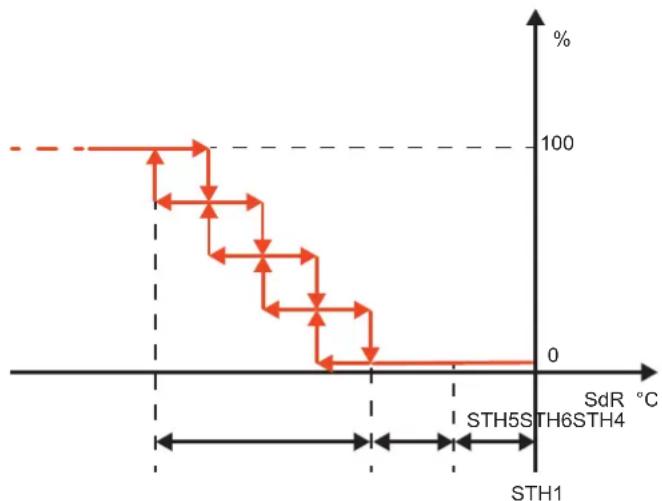

Az alabbiakban grafikus megjelenitest ismertetunk.

csavarkulcsot hasznalja. 87 A fokozatos futesi igeny grafikus megjelenitese

A tablazatban ismertetett parameteken kivul a grafikon ertekei az alabbiakra vonatkoznak:

• SdR = referencia szonda;
• % = keres szazalekos erteke.

Kaszkád homér séklet vezérles

Ha az "ST11" paramétr értéke "1", a "Kaszkád" verzérólés aktivalódk.

Ez a funkci o kielegiti a rendszer kereset azaltal, hogy az eloremeno levego homersekletet a komfortertekeken belut tartja.

Ez a visszatero levego homserseklet ertekével megfeleloen beallitott alapertekbol kapott virtualis alapertek szamitasakor tortenik.

Az alapertek módosítasa dinamikusan történik az eloremeno levego hómérseklet módosítasakor.

A kaszkád hómér séklet vezerlés paramétereit a tablázat ismerteti.

A parameter értékek tajekoztató jellegüek. Specialis esetakben elterö ertékek beallitására is lehetöség van.

Paraméter Értek UM Leirás

ST42 24.0 °C Kaszkád Vezérólé -egység alapétréke

STH46 0.5 °C Mechanikai futes - kaszkád vezerlés - üzemód mofosítás ofszet

STH47 4.0 °C Mechanikai futes - kaszkád vezerlés - üzemi elterés

STH49 30.0 °C Mechanikai fûtes - kaszkád vezérles - előremenő alapérték maximum

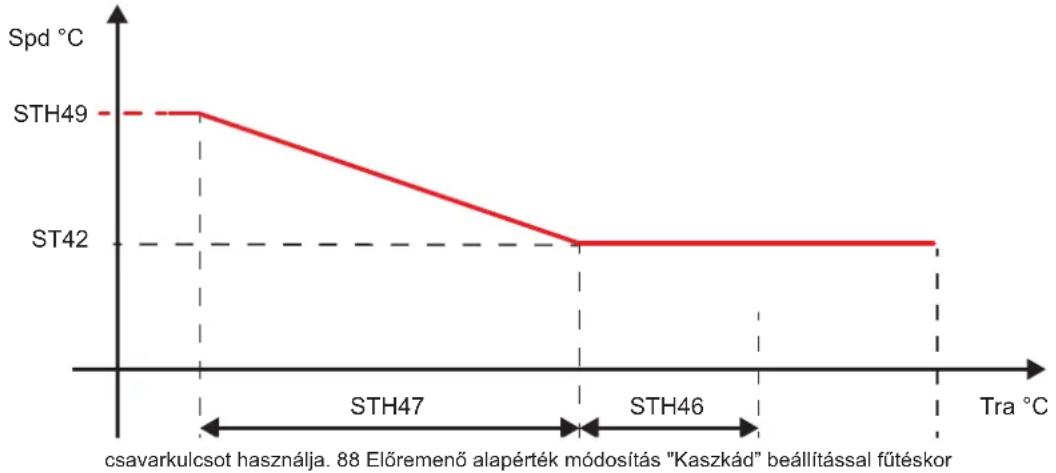

Az alabbiakban a kiigazitās grafikus abrazolása lathato.

A tablazatban ismertetett paramétereken kívül a grafikon érékei az alábbiakra vonatkoznak:

• Spd = elóremeno levego alapérték;
• Tra = visszatéro levego hómér séklet;
• AOC = automatikus üzemmod valtás.

Ha a visszatéro levego hómér séklet kisebb az "ST42" - "STH46" paramétrekben beallitott érékek kūlönbségénél, az eloremeno levego alapértékét fokozatosan noveli az "ST42" paramétr éréke az "STH49" paramétr érékre az "STH47" paramétrben beallitott elterésben.

50.3.3 Futés tiltasa a külso levego homséklet alapjan.

A kulso levego homerseklet ertek hasznalata az egység futoforrasainak tiltasahoz tortenik. A tiltas magas es alacsony homerseklen tortenik.

A megfelelo parameterek a tablazatban talalhatok.

A parameter értékek tajékoztató jellegüek. Specialis esetekben elterö ertékek beallitására is lehetoség van.

Paramétr Értek UM Leirás
STH14 -20.0 °C			Mechanikus fūtés - tiltás küszöberték alacsony külso levegő hómér séklet esetén
STH15 30.0 °C	Mechanikus fūtés	- tiltás küszöberték magas külso levegő hómér séklet esetén
STH123 -30.0 °C	Segédfūtés - tiltás küszöberték alacsony külso levegő hómér séklet esetén
STH124 50.0 °C	Segédfūtés - tiltás küszöberték magas külso levegő hómér séklet esetén

A hütokörrel elert futes az alábbiak miatt kerül tītasra:

• alacsony külso levego homérséklet, ha az "STH14" parameterben beallitott értek ala csokken; az ubóli aktivalas akkor megy vegbe, amikor a homérséklet 1^ -kal no az "STH14" parameterben beallitott értekhez képest;
• magas külso levego homérséklet, ha az "STH15" parameterben beallitott érték fole novekszik; az úbólí aktivalás akkor megy vegbe, amikor a homérséklet 1^ -kal csökken az "STH15" parameterben beallitott értékhez képest.

A segedfutes az alabbiak miatt kerul tiltasra:

• alacsony külso levego homérséklet, ha az "STH123" paramétrben beallitott ala csokken.Az ubóli aktivalas akkor megy vegbe, amikor a homérséklet az 1^ -kal meghaladja az "STH123" paramétrben beallitott ertéket;
• magas külso levego hämér séklet, ha az "STH124" paramétrben beallitott érték fole novekszik; az üjboli aktivalás akkor megy vegbe, amikor a hämér séklet 1°C-kalCsokken az "STH124" paramétrben beallitott értékhez képest.

50.4 Hörmséklet gezérólés

A paratartalom gezérleséhez szükséges berendezesek kezelése a referencia szondán mert homérsklet érték alapjan történik. A mert érték összehasonlitasra kerül az adott értékkel (alaperték), és az elterés alapján aktivalasra kerülnek a legalkalmasabb berendezesek.

Az arányos sav meghatározza a legkondicnóló szabályzó mezőjét, és ugyanazokat az ertekeket tartalmazza a parasítas és a paratalanítas eseten is.

A holt zona azonositja az eszkozk tiltasi tartomanyat az alapertek korul (hasznalata reagal a szabalyozasi rezgesek elkerulésenek szüksegességere).

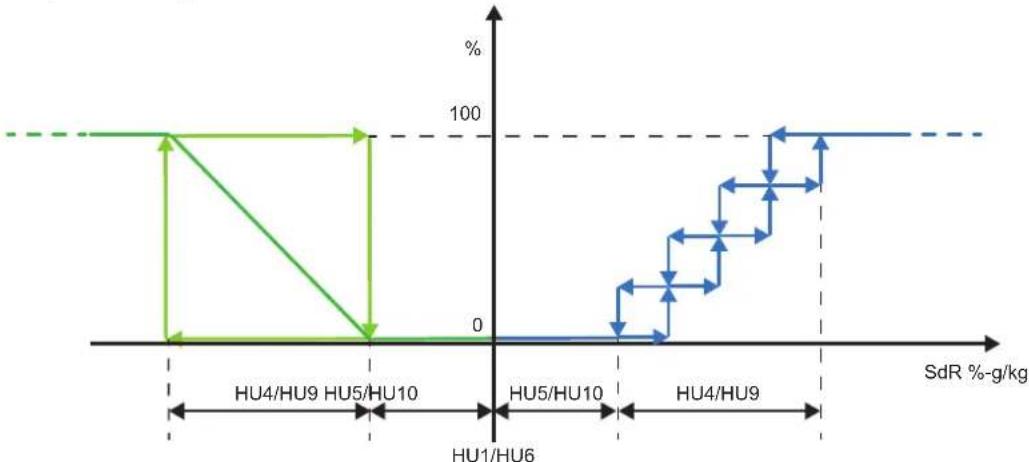

Az alabbi abra a parasito es paratlanito berendezesek viselkedesét szemléteti.

csavarkulcsot hasznalja. 89 A paratartalom vezerleshez szuksseges eszkozk grafikus abrazolasa

A megfelelo parameterek a tablazatban talalhatok.

Paramétr Min Max		UM Leírás
HU1 HU2 HU3	% Relativ	páratartalom alapérték
HU4 0.0 25.0	% Relativ	páratartalom szabályozás eltérés
HU5 0.0 10.0	% Relativ	páratartalom semleges szabályozászi zona
HU6 HU7 HU8	g/kg Abszolut páratartalom alapérték
HU9 0.0 10.0	g/kg Abszolut páratartalom szabályozás eltérés
HU10	0.0 10.0	g/kg Abszolut páratartalom semleges szabályozászi zona
HU11	0	1	-	Páratartalom érték vezérères tipusa

Az "HU11" parameterben beallitott ertek szerint a parasitasas referencia erteke:

• 0 = relativ;
• 1 = abszolut.

50.4.1 Relativ paratartalom gezérlés arányos szabályozással

A "HU11" paramétr "0" -ra allyitasa azt jalenti, hogy a paratartalmat a relativ ertekhez igazitjak.

A relativ paratartalom kezelése a "HU14" paramétr szerint történik, amely meghatározza, hogy a vezérésnek mely szondán kell garantálnia az alapétek fenntartásat, és a "HU12" paramétr szerint, amely meghatározza a szabályozás típusát.

A megfelelo parameterek a tablazatban talalhatok.

A parameter értékek tajekoztató jellegüek. Specialis esetakben elterö ertékek beallitására is lehetoseg van.

Parameter Ertek UM Leiras

HU4 5.0% Relativ paratartalom szabályozás alterés

HU5 0.5% Relativ paratartalom semleges szabályozási zona

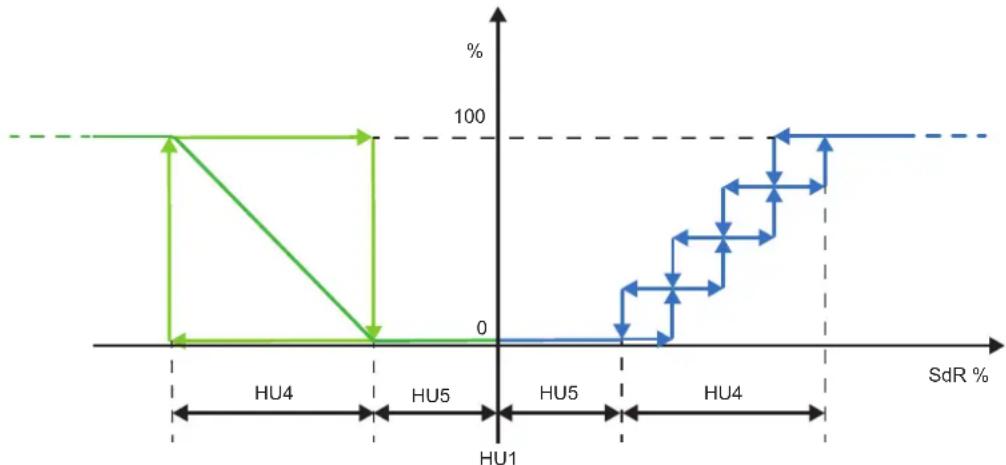

Az alabbiakban grafikus megjelenitest ismertetunk.

csavarkulcsot hasznalja. 90 Relativ paratatalom gezérles

50.5 Levego parasitas

A gezérlo képes kezelni a levego parasitasát az egységbe épitet parasitó segitségével.

A gezérlo gyarilag be van programozva a beepitett parasito kezelésével kapcsolatos összes parameterrel.

50.5.1 A beépītett parásító kiegészító funkciói

A pársító kezelése tartalmaz néhány kiegészíto funkciót, amelyeket az alábbiakban ismertetünk.

50.5.1.1 Viz manuális elvezétese

A kezi viz elvezetofunkciobiztositja a parasito henger teljes kiuriteset. Ez a funkciok aktivalhato a weboldalrol, miutan bejentkezett a szerviz jelszovedelmi szinttel. Ha a parasito gozt allit elo, a funkciok aktivalasakor azonnal leall a termelés.

50.5.1.2 Elmosas

Az elomosas funkció lehetrové teszi a vizvezetékek és a pársitó henger tiszitatasat. A palack 3-szor feltöltésre és uritésre kerül a csövekben és a hengerben talalható szennyezödések eltavolitasa erdekében; celszerü aktivalni a funkciot, különösen a hidraulikus csatlakozások elvgzése után, vagy a henger csereje után. Ez a funkció aktivalható a weboldról, miután bejelentkezzett a szerviz jelszóvedelmi szinttel. Ha a pársitó gozt allit elő, a funkció aktivalásakor azonnal leáll a termelés.

A pársito hengerben a viz stagnalásanak elkerulése érdekében, amely az algak vagy baktériumok (pl. Legionella) esetleges szaporodásat eredményezi, ha a henger tobb, mint 72 egymast kovetó orán at vizzel toltve marad, anelkül, hogy gozt allitana, akkor az inaktivitas miatti leeresztó funkció bekapcsol: a henger kiürul és uremarad, amig uy kérelem nem érkezik a goz eloallitasra. A funkció mindig aktiv, és az inaktivitas intervalluma rogzített.

50.6 Levego paramenteites

A levego paramentesités é a hétés fázisban van szükség, ahol ez természetes modon torténik.

Abban az esetben, ha egyidejüleg kérés érkezik a hütésre és a páramentesitésre, a vezérlö a két kérés közül a nagyobbik alapjan aktivalja a kompresszorokat.

Lehetséges, hogy a homérsékleti alapérték akkor érhető el, amikor a páratartalom alapértékét a rendszer mèg nem érte el. Ebben az esetben a vezérlo kényszeriti a hütest, a homérséklet értékét a beallitott alapérték ala csökkenti.

A környezeti levego hórmésklet értekének tulzott csökkenese elkerülse érdekében a vezérlo az egység futoberendezeseit használa a levego utofutésere.

50.7 Elektromos tapellatas vezérlese

Az egységek felszerelhetok vedelemmel hibas fazissorrendu csatlakozas eseten, vagy az eloirt hatarokon kivuli feszultseg valtozások muködese soran.

A védelem relékkel történik, amelyek elektromos érintkezésükkel jelzik a riasztást a vezérlo digitális bemeneten (az érintett digitális bemenet a kapcsolási rajz mutatja).

Az egységbe telepithetö egy relé a fázisok sorrendjének megfelelo vezérleséhez, vagy egy relé a tápfeszültseg vezerléshez, vagy egy relé, amely mindkét funkciot kezeli.

50.7.1 Faszisok sorrendje

A faszis sorrend egységhez valo helytelen csatlakoztatasanak kezelése megfelelö relével történik. A faszis sorrend helytelen csatlakoztatasa eseten a relié elektramos érintkeztö nyit meg, amelynek kovetkeztében az "AL55" riasztás megjelenik a vezerlö kijelzöjén

A faszis sorrend helytelen csatlakoztatasa csak az egység telepitésekor vagy a tapvezetékre történ beavatkozasok eseten fordulhat eló.

A helyes csatlakoztatáshoz le kell választani az egységet az áramforrásról. A következő bekapsoláskor a riasztášeltünik.

50.7.2 Minimális maximális feszültseg

A verzérlo képes kezelni azokat a helyzeteket, amelyek elöfordulhatnak abban az esetben, ha az egység tápfeszültsegének valtozasa tulzottan eltér a vart értéktöl.

50.7.3 Gyors ujrainditás

A "Gyors ujrainditas" funkcio aktivalasa "ultracap" jelenlétével, amely a vezérlo elektromos tapellatásat tartja fenn, lehetóve teszi az egység kompresszorainak ujrainditasa késleltetésénék maximális csökkentését.

Ez azert lehetséges, mert a vezérlo elkezdi szamolni a minimális "OFF" idôt, amikor végbemegy a "black out" kikapcsolása.

A verzérlo digitális bemenet segütségevel érzékeli a fó elektramos tapellatas problémait és riasztásként kezeli azokat.

A kompresszorok épsegenek védelme érdekében a vezerlö két egymast kovetö inditas kozotti késleltetessel kezeli az orankénti maximalis inditasok szamat.

A "black out" utani gyors ujrainditas a homerseklet szabalyozasi igenytol fugg. Legalabb egy kompresszor "off-off" aktivalasan tul hutsre vagy paramentesitesre van szukseg.

A "Gyors ujrainditás" funkció azonban nem befolyásolja a kompresszorok állapotát azáltal, hogy denen esetben krolatozza a gyorsinditások számát egy ás égy nap alatt.

50.8 Zsalu kezelése

A környezeti levego cserén kivül a vezerlö képes kezelni a rendszer kenyelmének és gazdaságosságának javitásával kapcsolatos egyeb funkciókat is.

A kezelheto funkciok az egységben levzaluk szamahoz kapcsolodnak:

• 2 zsalus egységCsak légcseréhez;
• 3 zsaluval rendelkez ō egység, ha van szabad hútes/szabad fútes;
• 4 lengéscsillapítoval ellátott egységek, ha hovisszanyero rendszert helyeznek el a szabad hútes / szabad fútes mellett.

A lengéscsillapitok beallitasa linearisan vagy arányosan tortenhet.

Egység 2 zsaluval

A 2 zsalval rendelkez o egysegkben rendelkezesre all egy egység a kulso megujito levegohoz, egy egység a keringet o levegohoz.

Rendszerint mukodésuk kiegésziti egymast: a kulso légsappantyu nyitasi száraléka megegyezik a recirkulácios levego bezárásanak száralékalval.

Egység 3 zsaluval

A 3 zsalval rendelkez oegysegekben rendelkezesre all egy egyseg a kulso megujito levegohoz, egy a kiloko levegohoz es egy a keringet to levegohoz.

Normál esetben a külso legzsalu nyitása megegyezik a kilök levego nyilásával, mig a visszavezett levego nyilása kiegészít i a masik kettőt: a külso legzsalu nyitási százaleka megegyezik a kilökési százalekkal és a recirkulációs levego zárási százalekával.

Egység 4 zsaluval

A 4 zsaluval ellatott egysegekben a 3 zsaluval ellatott egysegekben levo zsalukon kivul egy negyedik is rendelkezesre all. A negyedik zsalu egy masik, kulso levegohoz tartozo zsalu.

A negyedik zsalu lehetové teszi a kulso levego athaladasat a helyreallton a visszanyeres alatt, es szabad hutes kozben zárva van.

A valóságban, ha arekuperátor méretezese nim a légaram 100% -árà törtent, akkor az egységben van egy ötödik csappantyú is. Ez egy további kiüritó csappantyú, amelyet a szabad hútesi muvelet során használnak a helyreallitó hócseréló kiktatására.

A megfelelo parameterek a tablazatban talalhatok.

Paramétr Min Max		UM Leírás
DA43 0.0	50.0	°C		Külso levegő - nyitás csökkentés külso levegő hörmséklete miatt - nyári hörmséklet kuszöberték
DA44 -20.0	16.0	°C		Külso levegő - nyitás csökkentés külso levegő hörmséklete miatt - teli kuszöberték
DA45 0	100	%		Külso levegő - nyitás csökkentés külso levegő hörmséklete miatt - min nyitás
DA52	0	3	-	Külso levegő - üzembe helyezés - konfigurácio
DA54	0	999	perc	Külso levegő - üzembe helyezés - mosás idöartama

50.8.1 Zsaluk Ellenörzese

A gezérlo két moddal rendelkezik a zsaluk Ellenörzesehez: "standard" és "adaptiv".

Amikor a redonyoknek rogzitett helyzetuk megorzésére van szükséguk, peldául a cserét levego megfelelo áramlasahoz, fennallhatnak oyan rendszer allapotok, amelyeknel a zsalu nem garantálja az adott levego százalekot.

50.8.1.1 "Standard" verzérles

A "szokásos" vezerlés megköveteli, hogy a zsaluk megtartsák helyzetüket a cserét levego tényleges százalekatól függetlenül.

50.8.1.2 "Adaptiv" verzérles

Az "adaptiv" verzérés a szükséges csere levego százalekának megfeleloen korrigálja a zsaluk nyitásat. Ahhoz, hogy a verzérés aktív legyen, a keverék levego szondájanak jelenlétère van szükség.

A szabályozó kiszámítja a keverék levego elméleti ertékét a visszatéro levego, a külso levego hòmér sékleti ertékei és a zsaluk relatínyitasi százaleka alapján.

A gezérlo összehasonlitja a keverék levego szamitott ertékét a mert ertékkel, és PID segitségével addig korrigálja a zsaluk jelét, amíg a különbség nullázásra kerül.

50.8.2 Zsalu kezelése

A gezérlo képes a zsaluk beallitására lineáris vagy arányos módon.

A "lineáris" irányítás lehetővé teszi a zsalu kinyításat a szükséges nyitási százalékal megegyező dölészöggel.

Az "arányos" irányítás lehetővé teszi a redönyök száráma, hogy nyilást hozzanak létre a levego áthaladásához a rendelkezesre alló maximumhoz képest, a szükséges nyitasi százalekkal megegyezöen.

Az összes csappantyúval ellátott egységet alapértelmezés szerint „arányos" típusú kezeléssel allitják be.

50.8.3 Az egység inditása

Az egység inditásakor rendelkezésre állhatnak oyan kezelések, amelyek specialis zsalu beallitast igenyelnek.

Ha az egység inditásakor sem "mosás", sem "visszavezetés" nem all rendelkezesre fuggetlenul a jelenlévo zsaluk szamátol, a vezerlo a nyitásukat a levegócseré beallitott százalekra allitja.

50.8.4 Mosás

A mosás a környezeti levego cseréje az összes elszívott levego kiszorításával és az összes külso levegőt környezetbe juttatasával érhető el.

Ha a mosás az egység indításakor szükséges, a „DA52" paramétr „1" értekre kell allitani.

Amig a mosás folyamatban van, a vezerló a kilö kevego és a külso kevego zsalujat maximál beallitott nyitáson tartja, és a visszevezető kevego zsalujat a zarashoz megfelelo pozióban a „DA54" parameterben beallitott ideig. A „0" értek ré allitott „DA53" parameter értek meghatarozza, hogy a mosás a homérséklet-szabályzo beavatkózasá nélkül történik. Az „1" értek allitott „DA53" parameter értek a homérséklet-szabályzo mosá alatt aktiv lesz. Ha a mosás aktiv homérséklet-szabályzóval történik, a zsalu pozíojat a kompresszorok mücködeseböl származó feltetelek határozák meg.

Ha a mosás folyamatban van a fó felülen villog a gomb, amely lehetóve teszi a manuális megszakitást a „DA54" parameterben elóírt idöartamhoz képest.

50.8.5 Visszavetzés

A levego teljes visszavezetse a rendszer inditasakor vagy a mosas utan lehetové teszi a beallitott homerseklet es paratartalom alapertekeinek gyors eleresét.

Ha az egység indításakorCsak a levego visszavezetése szükséges, a "DA52" paramétr értéke "2"

A "DA52" paraméter ,3" értekre allitásával a visszavezet est mosás elozi meg.

Amig a visszavezetés folyamatban van, a gezérlo a kilokolevego és a külso levego zsalujat zárva tartja, és a visszevezető levego zsalujat nyitva tartja a "DA55" parameterben beallitott ideig.

A,0' ertek re allitott "DA53" parameter ertek meghatarozza, hogy a mosas a homerseklet-szabalyzo beavatkozas nelkul tortenik. Az,1" ertek re allitott "DA53" parameter ertek a homerseklet-szabalyzo mosasa alatt aktiv lesz.

Ha a visszavezetés folyamatban van a fof feluleted villog a gomb, amely lehetové teszi a manuális megszakitást a ,DA55" parameterben elóirt idotartamhoz képest.

50.9 Segedfutés

A hütokör által elert fûtesen tuli a vezrlo máh hoforrásokat is képes kezelni, amelyek lehetnek elektramos ellenállasok, meleg vizes tekercsek, a kazanhoz vagy az égöhoz esetleges jóváhyással.

A gezérloben levó logika a gyárilag beallitott logika az egység konfiguraciónjá vanatkozoan.

A futes enegdelysezese es a mukodesi logikak egyedileg beallithatok.

Az adott paramétereket a tablázat ismerteti.

Paramétr Min Max	UM Leirás
STH57 0 1 - Segédfutés	- nyári funkció - hórmerséklet gezérólés típusa
STH58 10.0 35.0 °C Segédfutés	- nyári funkció - Alapérték
STH59 0.0 25.0 °C Segédfutés	- nyári funkció - arányos - hórmerséklet ofszet
STH60 0.0 25.0 °C Segédfutés	- nyári funkció - arányos - aktivalái eltérés
STH61 0 100 % Segédfutés	- nyári funkció - arányos - szükséges minimum
STH62 0 100 % Segédfutés	- nyári funkció - arányos - szükséges maximum
STH91 0 1 - Segédfutés	- teli funkció - hórmerséklet gezérólés típusa
STH93 0.0 25.0 °C Segédfutés	- teli funkció - arányos - hórmerséklet ofszet
STH94 0.0 25.0 °C Segédfutés	- teli funkció - arányos - aktivalái eltérés
STH95 0 100 % Segédfutés	- teli funkció - arányos - szükséges minimum
STH96 0 100 % Segédfutés	- teli funkció - arányos - szükséges maximum

50.9.1 Kezelt berendezésk

A gezérlo a telepitett berendzeseket kezeli, amelyek az alábbiak:

• elektromos ellenálasok egy vagy két teljesitményfokozatra osztva;

• meleg vizes tekercs, analog jellel a szelep nyitásanak szabályozására és digitális jováhagyással szivattyú vezerlésére, amely akkor aktivalódk, amint a szelep nyitni kezd. Ezzel a kezeléssel a fagyalló funkcióBiztosított;

• anlog jel es digitalis jovahagyas altal vezerelt kazan, amely aktivalodik, amint az analog kerelem rendelkezesre ally. Ezzel a kezelessel egy digitalis bemenet all rendelkezesre, amely avezerlo felé jalenti a kazan esetleges riasztasait, es rendelkezesre all fagyallo funkcio;
• anlog jel es digitalis jovahagyas ald vezerelt eg, amely aktivalodik, amint az analog kerelem rendelkezesre all. Ezzel a kezelessel egy digitalis bemenet all rendelkezresre, amely a vezerlo fele jelenti az eg esetleges riasztasait.

Az "STH55" paraméter segitségével a segédfutés engedélyezheto az alábbiakhoz:

• nyári üzemCsak utófutésként a páramentesitésizakaszban;
• a csak teli uzem, mint egyeten forrás, ha a hútőkör nem biztosítja a ciklus inverzióját, vagy a hútőkörrel vegzett futes kiegészítéseként;
• nyári és teli üzemben egyarant.

Fagyallo funkció

A fagyallo funkció, amely a meleg vizes tekercs kezelésével és a kazánnal van ellatva, üzemelö egységgel aktivalódk fútesi igény hiányaban, ha a külso levego hòmér séklete alacsonyabb, mint az "STH136" parameterben megadott érték,

Meleg vizes tekercs eseten, amikor a fagyallo funkció be van kapcsolva, a gezérlo nyitja a szelepet, amely az "STH137" parameterben beallitott ertéken vezerli és aktivalja a keringteto szivattyut.

Kazán esétén, amikor a fagyalló funkció be van kapcsolva, a gezérlo elküldi a kazánnak az "STH137" paramétrben beallitott kérést és az aktivalasi jováhagyást.

50.9.2 Utofutes

Ha az "STH55" parameter erteke 1", a segedfutes cask nyari üzrem van konfiguralva, utofuteskent a paratlitanas soran. A szabalyozas lehet aranyos vagy PID, az "STH57" parameterben megadott erteknek megfeleloen. Az "STH56" parameter erteke azonositja az "STH58" parameterben beallitott alapertekkel eloforduló szabalyozas reference szondajat.

50.9.3 Aktivalas idosavokkal

Az egység automatikusan kezelhétő az idosávok segitségével. A kezelés lehetöve teszi a leallitast, az alapéterek valtoztatasat és a muködés modositasat.

Az adott paramétereket a tablázat ismerteti.

Paramétr Min Max		UM Leirás
ES1 0 144 h 1	idösáv - kezdő
ES2 0 144 h 1	idösáv - végsső
ES3 0 144 h 2	idösáv - kezdő
ES4 0 144 h 2	idösáv - végsső
ES5 0 144 h 3	idösáv - kezdő
ES6 0 144 h 3	idösáv - végsső
ES7 0 15 - Alapérték módosítás - hétő
ES8 0 15 - Alapérték módosítás - kedd
ES9 0 15 - Alapérték módosítás - szerda
ES10 0 15 - Alapérték módosítás - csütörtő
ES11 0 15 - Alapérték módosítás - Péntek
ES12 0 15 - Alapérték módosítás - szombat
ES13 0 15 - Alapérték módosítás - vasárnap
ES14 -25.0 25 0 °C Alapérték módosítás - mechanikus hütés - ofszet
ES16 -25.0 25 0 °C Alapérték módosítás - mechanikus fütés - ofszet
ES18 0 15 - Egység kikapcsolása - hétő
ES19 0 15 - Egység kikapcsolása - kedd
ES20 0 15 - Egység kikapcsolása - szerda
ES21 0 15 - Egység kikapcsolása - csütörtő
ES22 0 15 - Egység kikapcsolása - Péntek
ES23 0 15 - Egység kikapcsolása - szombat
ES24 0 15 - Egység kikapcsolása - vasárnap
ES26 0 144 h 4. idösáv - kezdő
ES27 0 144 h 4. idösáv - végsső
ES31 0 15 - Fütés MOD aktivalása - hétő
ES32 0 15 - Fütés MOD aktivalása - kedd
ES33 0 15 - Fütés MOD aktivalása - szerda
ES34 0 15 - Fütés MOD aktivalása - csütörtő
ES35 0 15 - Fütés MOD aktivalása - péntek
ES36 0 15 - Fütés MOD aktivalása - szombat
ES37 0 15 - Fütés MOD aktivalása - vasárnap

Legfeljebb 4 idosavot lehet beallitani a kezdó és a végsvap parameteinek párajial.

Ahétmindennapjáralehetoség vanabeallitottsavok kombinációjänak kombinalasára azalapertékmegvaltoztatasához, az egység kikapcsolásához és a muvelet típusanak megvaltoztatasához.

Az alapertek vart tartományon belüli valtozása egy "ofszet" alkalmazásával történik az aktiv üzemi ertékhez viszonyitva.

Az aktiv üzemi erteket a parameter altoal beallitott ertek és az esetleges kullo kompenzaciok adjak.

Az „ofszet" ertek lehet positiv vagy negativ. Az elso esetben hozzáadódk, a masodiknál kivonásra kerul a muködési alapértékból.

Be lehet allitani egy "ofszet" erteket a hutshez e s a futshez valo mukodteteshez.

Segedfutés kezelésekor a huts idosavjainak aktivalasával fennmarad az "STH58" parameterben beallitott alaperték, mig a futsnel az "ofszet" ertekevel modosul.

50.1 Bevezétés

A gezérlo ugy van beprogramozva, hogyBiztonságosan kezelje az egységet alkoto alkatreszeket, es mukodésenek a körulmenyek fuggvényiben tortenó modositasa a szolgaltatas folytonossaganak fenntartasa celjabol tortenjen.

Ennek a kezelésnek a részeként, a veszelyes körülmenyek kozeledesekor a vezerlö beavatkozik az egység teljes vagy részleges mukodésenek korlátozásával.

Azikon megerintese megnyitja a riasztasok menut. Ha azikon szine piros, legalabbb egy riasztas aktiv; ha szurke szinu, nincs aktiv riasztas.

A kovetkez fepez a riasztasi menuben megeleno kulonfle allapotok kódait mutatja be a megelelo leirassal.

Abban az esetben, ha a rendszer észleli a jelek jelenlétét az üzemelö egységgel és annak leallitásával együtt, haladéktalanul tajekoztatnia kell az ügyfélszolgálatot, megadva az üzenet kódjátés leirását, és kövesse azutasításokat.

Ne kezdemyezzen beavatkozasokat az ugyfelszolgalatt valo kapcsolatfelvetel elott.

50.2 Riasztások tablázata

Az alabbiakban ismertetjuk a riasztas kódkat a megfelelo leírasokkal.

Kód Leirás Kód Leirás
AL1 Belső memória hiba riasztás AL29			Visszatérő levegő alacsony hómér séklet riasztás
AL5	Levegő áramlás riasztás diferenciál nyomás átalakítónál	AL30	Előremenő levegő magas hómér séklet riasztás
AL6	1. kör - Riasztás nyomáskapcsolón észlott magas nyomás miatt	AL31	Előremenő levegő alacsony hómér séklet riasztás
AL7	2. kör - Riasztás nyomáskapcsolón észlott magas nyomás miatt	AL32	Aktív előremenő levegő magas hómér séklet korlátozás
AL10	1. kör - Riasztás, magas nyomás jelátalakítónál	AL33 1. kör - külso ventilálás - hóvédelem riasztás
AL11	2. kör - Riasztás, magas nyomás jelátalakítónál	AL34 2. kör - külso ventilálás - hóvédelem riasztás
AL12	Visszatérő levegő magas páratartalom riasztás	AL35 Előremenő ventilató - hóvédelem riasztás
AL13	Visszatérő levegő alacsony páratartalom riasztás	AL36 Visszatérő ventilató - hóvédelem riasztás
AL14	Szennyezett szürők riasztás	AL51	1. kör - 1. kompresszor - inverter blokkolva
AL17 BMS - kommunikácios hiba riasztás AL52 c.pCOe		1 - kommunikácios hiba riasztás
AL18 1. kör - 1. kompresszor - hóvédelem riasztás AL53		c.pCOe 2	- kommunikácios hiba riasztás
AL19 1. kör - 2. kompresszor - hóvédelem riasztás AL54		c.pCOe 3	- kommunikácios hiba riasztás
AL20 2. kör - 1. kompresszor - hóvédelem riasztás AL55		Hibás fázis sorrend riasztás
AL21 2. kör - 2. kompresszor - hóvédelem riasztás AL57			1. kör - 1. kompresszor - magas elvezető hómér séklet riasztás
AL26	Aktív visszatérő levegő magas hómér séklet korlátozás	AL58	2. kör - 1. kompresszor - magas elvezető hómér séklet riasztás
AL27 Külso levegő alacsony hómér séklet riasztás AL59			1. kör - 2. kompresszor - magas elvezető hómér séklet riasztás
AL28 Visszatérő levegő magas hómér séklet riasztás AL60			2. kör - 2. kompresszor - magas elvezető hómér séklet riasztás
AL61	Szonda hiba riasztás - 1. kör - 1. kompresszor - elvezető hórmérséklet	AL136	1. kör - Riasztás nyomáskapcsolón észlatt alacsony nyomás miatt
AL62	Szonda hiba riasztás - 2. kör - 1. kompresszor - elvezető hórmérséklet	AL137	2. kör - Riasztás nyomáskapcsolón észlatt alacsony nyomás miatt
AL63	Szonda hiba riasztás - 1. kör - 2. kompresszor - elvezető hórmérséklet	AL154 Szivárgás érzékelő riasztás
AL64	Szonda hiba riasztás - 2. kör - 2. kompresszor - elvezető hórmérséklet	AL159 Túz / füst riasztás
AL65	Szonda hiba riasztás - visszatérő levegő hórmérséklet	AL160 Diver szelepl 1 - kommunikációs hiba riasztás
AL70	Szonda hiba riasztás - Előremenő levegő hórmérséklet	AL161 Diver szelepl 2 - kommunikációs hiba riasztás
AL72	Jelatalakíró hiba riasztás - visszatérő levegő diferenciál nyomás	AL162 CPY pársító - általános riasztás
AL73	Jelatalakíró hiba riasztás - visszatérő csatorna statikus nyomás / folyosó diferenciál nyomás	AL163 CPY pársító - általános jelzés
AL74	Szonda hiba riasztás - CO2 levegő minőség	AL164	CPY pársító - kommunikációs hiba riasztás
AL75 Szonda hiba riasztás - VOC levegő minőség AL166 Inverter 1 - kommunikációs hiba riasztás
AL78	Szonda hiba riasztás - visszatérő levegő relativ páratartalom	AL170 1. kör - alacsony felmelegedés riasztás
AL79	Szonda hiba riasztás - külő levegő relativ páratartalom	AL171 2. kör - alacsony felmelegedés riasztás
AL80	Szonda hiba riasztás - külő levegő hórmérséklet	AL183 Hütési alapérték kisebb a fütesi alapértéknél
AL91	Szonda hiba riasztás - keverék levegő hórmérséklet	AL184	1. kör - leolvasztás befejezve maximális idő miatt
AL94	Jelatalakíró hiba riasztás - 1. kör - kondenzációs nyomás	AL185	2. kör - leolvasztás befejezve maximális idő miatt
AL95	Jelatalakíró hiba riasztás - 2. kör - kondenzációs nyomás	AL191	Gyors úraindítás maximális száma eléve 1 ora alatt
AL98	Jelatalakíró hiba riasztás - 1. kör - párolgásinyomás	AL192	Gyors úraindítás maximális száma eléve 24 ora alatt
AL99	Jelatalakíró hiba riasztás - 2. kör - párolgásinyomás	AL201 Min / max feszültsg
AL102	Szonda hiba riasztás - 1. kör - elszívásihörmérséklet	AL203 1. kör - alacsony párolgásinyomás
AL103	Szonda hiba riasztás - 2. kör - elszívásihörmérséklet	AL204 2. kör - alacsony párolgásinyomás
AL106	Jelatalakíró hiba riasztás - előremenő levegő diferenciál nyomás	AL209 Külso riasztás
AL107	Jelatalakíró hiba riasztás - előremenő csatornastatisikus nyomás / folyosó diferenciál nyomás	AL210 EEPROM hiba riasztás
AL114	1. kör - alacsony nyomás eltérés	AL212	Belső memória hozzaféresi hiba riasztás
AL115	2. kör - alacsony nyomás eltérés	AL247	1. kör - 1. kompresszor - burkológörbén kívül
AL127	1. kör - 1. kompresszor - karbantartás riasztás	AL250	1. Ellenállás - hóvedelem riasztás
AL128	1. kör - 2. kompresszor - karbantartás riasztás	AL251	2. Ellenállás - hóvedelem riasztás
AL131 2. kör - 1. kompresszor - karbantartás riasztás AL258 Kazán - altalános riasztás
AL132	2. kör - 2. kompresszor - karbantartás riasztás	AL259	Égő - altalános riasztás
AL135 Elöremenő ventilatór - karbantartás riasztás --
