41.1 Obecny

Nekteré informace o použití tohoto návodu.

Ucelem tohoto navodu je poskytnout veskeré informace nutné pro použití kontrlora a príslušné softwarové aplikace v Jednotkách uvedenych na obalu.

V toto navodu nejsou uvedené informace tykajici se instalace jegnotek a prislusné kontroly a overení pro první spustění.

Predem dekujeme tem, kdo budou chtit oznámit chyby, vypusteni, oddily, které vyžadují dalívysvětlení nebo funkce, které nebyly zahrnuty.

41.1.4 Funkce kontrolora c.pCo

Softwarova aplikace pro elektronický kontrolor s mikroprocesorem série c.pCO byla navržena pro rizeni Jednotek Rooftop.

Předpokláde prostřednictvím vchodné konfigurace možnost rídit širokou škálu jejnotek s príslušnými specifikymi funkcem.

Rizenim jegnotky Rooftop se Rozumi kontrola bezpecného fungovani casti, ktere vytvareji ruzné stanovené funkčni fáze.

V rodine elektronického kontrolora s mikroprocesorem c.pCO jsou moduly ruzné velikosti, které umozhují za pomoci flexibilniho softwaru optimalizovat použitrokaždou applkaci tch, které majú nutny počet vstupu a vystupu.

Karta c.pCO je pripojena k ruznym modulum a komunikujes nimi pomoci yvsokorychlostiho a spolehliveho pole bus.

Uživatelské rozhraní kontrolera je barevný dotykový displeje o velikosti 4,3".

42.1 Hlaví funkce

Dále jsou uvedeny instrukce nutné pro zásah na kontrole týkajíc se hlavních funkci jegnotky.

42.2 Zapnutí a vypnutí Jednotky

42.2.1 Zapnutá vypnutí Jednotky z displeje

Na hlavní masce pomoci ikony „On/Off" prejdete na masku pro spustěné a zastavení Jednotky.

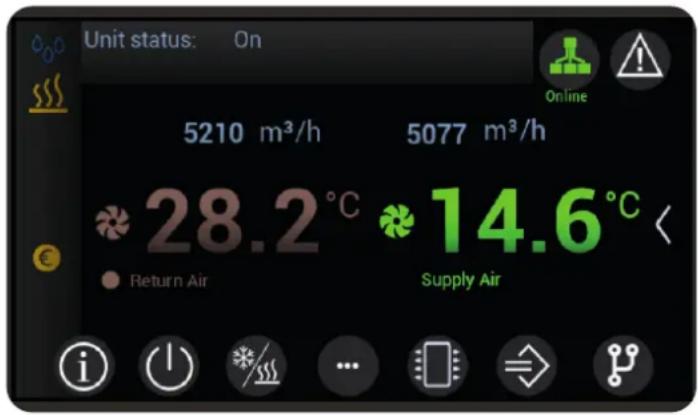

Na horní Části masky je uveden stav Jednotky, ve středu se nacházi ikona „On/Off".

Dotyk ikony méní stav Jednotky z „v chodu“ na „vypnutá“ a naopak.

42.2.2 Zapnuti a vypnuti Jednotky vnëjsim povolenim

Aby bylo mozné zapnout a vypnout Jednotku z vnějsio povolení, ujistěte se, ze funkce je aktivné.

Pro zapnutí jegnotky je nutné uzavřit vnejś souhlas. Po vampnutí ne tbreba jej zapnout.

Vnějsouhlas se pripojuje ke svorkám „a „56" nacházejícím se na svorkovnici.

Aby bylo mozné zapnout a vypnout Jednotku z vnějsího povolení, ujistěte se, ze funkce je aktivné.

Pro zapnutí jegnotky je nutné uzavřit vnějsí souhlas. Po vampnutí ne třeba jej zapnout.

Vnejsi souhlas se pripojuje ke svorkam, 1" a,2" nachacejicim sa na svorkovnici.

Vnejsi souhlas musi byt cisty Kontakt.

42.2.3 Zapnuti a vypnuti Jednotky z BMS

Aby bylo mozné zapnout a vypnout Jednotku z BMS, ujistěte se, ze funkce je aktivné.

42.3.1 Změna nastavené hodnoty z displeje

Z hlavní nabidky stiskněte „Stanovená hodnota" pro pristup na obrazovky, kde se nacházeji funkce, které prédpoklátaj správu nastavené hodnoty.

V podnabidice „Stanovená hodnota“ zvolte funkci, jejíž nastavenou hodnotu chcete měnit.

Připadné projděte parametry až se objeví parametr nastavené hodnoty.

Zvolte parametr nastavené hodnoty pro aktivaci klávesnice změny.

Nastavte novou hodnotu a potvrde pomoci symbolu zeleného zakrtnuti.

Na Jednotkach, které prédpokládaji změnu fungování, se nacházeji nastavené hodnoty v chlazení „ST7“ a v topení „STH7".

Je nutné, aby stanovená hodnota chlazení „ST7“ byla vyší, než topení „STH7".

Pokud by omylem byly nastaveny hodnoty, které nesplnujímino podminku, kontrolor aktivuje alarm „AL 183".

Alarm "AL183" je pouze signalizačné.

42.3.2 Změna nastavené hodnoty z BMS

Pro změnu nastavené hodnoty z BMS se ujistěte, ze funkce je aktivní.

Z hlavní nabidky stisknéte „Jazyky" pro pristup k obrazovkám, KDE jsou uvedeny disponibilní jazyky.

Pokud požadovaný jazyk není pritomný na obrazovce, muže byt vyhledán pomoci šipek.

Zvolení se aktivuje požadovaný jazyk

42.5 Změna data aČasu

Projdete hlavni nabidku až naleznete skupinu „Konfigurace“ a zvolte ji.

V. Konfiguracich' zvolte „Datum a cis" pro pristup k obrazovce pro zmenu nastaveni

Zvolenim ikony zapisu vpravo dole se dostanete na obrazovky změny.

Zvolenim jegnotlivych hodnot se aktivujte virtualigni klavesnice, pomoci ktere lze nastavit nové hodnoty. Po nastaveni musí byt hodnota potvrzena pomoci symbolu odskrtnuti.

Pozmene hodnot musi byt nastaveni ulozené pomocí ikony ulození vpravo dole.

Pomoci sipky vlevo je mozny navrat na pdefchajejici masku bez ulozeni provedenych zmen.

42.6 Nastavení casového pásma

Nastavení casového pásmayvžaduje pristup s heslem.

Projděte hlavní nabídku až naleznete skupinu „Parametry“ a zvolte ji.

Projdete napidku „Parametry“ až naleznete skupinu „ES Energy saving".

Volbou „ES Energy saving" se dostanete na skupinu parametrù pro nastavení Časového pásma. Pro logiku nastavení parametrù viz príslušná kapitola.

Zvlastni pozornost byla venovana fazi Rozvoje applkace pro intuitivn pouzivani uzivatskeho Rozhrani.

43.1 Grafická ujednámí

Použití „dotykového“ displeje umoznuje procházet Rozhrani.

Byly pouzity nekteré intuitivni ikony jako tlacitka pro snadny pohyb mezi maskami a mezi ruznymi menu.

Dalsj jegnoduché symboly byly použity pro označeni organu a aktivních funkci.

Na „dotykovém“ displepei jsou ikony využity jako fyzická tlacitka pro pohyb mezi nabidkami a uvnit masek. Pritomné ikony jsou:

"Domu" tato ikona umožnju nárvat na hlavní obrazovku. Pomoci tlacitek šipek je mozný pohby v aktuálnim

loop;

"Info" tato ikona umoznuje pristup k maskam, ktere obsahuji informace tykajici se softaru a Jednotky.

Pomoci tlačitek šipek je možný pohyb v aktuálnim loop;

"On/Off" tato ikona umoznjue pristup k masce pro spusteni nebo zastaveni jegnotky pomocu uživatského

rozhrani;

Teplo/Zima" tato ikona umoznuje pristup k masce pro zmenu fungovani chlazeni/topeni pomoci uzivatskeho

rozhrani;

"Nabidka" z hlavní masky stisknutím tét o ikony prějdete na masku „Nabidky". Z jakékoli jiné masky stisknutím

tohoto tlacitka se vratite zpět o jegnu uroven;

"Požadavek" tato ikona umožnuje pristup k maskám, které uvádeji ruzné požadavky soustavy. Pomoci tlacitek

sipek je mozny pohyb v aktualmim loop;

"Rólety" tato ikona umozhnejpe pristup k masce, která uvádi funkčné stav rolet. Pomoci tlacitek šipek je mozný

"Synopticky" tato ikona umoznuje pristup k masce, ktera uvadi schema principu obvodu Jednotky; Dotykem

na soucasti obvodu ziskate pristup k informacim a parametrum, ktere se jej tykaji.

Dotyk teto ikony umoznju pristup do nabidky alarmu. Pokud je ikona cervené barvy, alespon jeder alarm je

I tétó ikony umožnjue zaadrit nebo vyradrit funkci, které se týká.

I tétó ikony umozhnuje presun vlevo, uvnitř stejného loop masky.

I tétó ikony umožnjupe presun vpravo, uvnitr stejného loop masky.

tato ikona se objeví na obrazovce „login“ po zadání „hesla“.Dotyk títo ikony potvrzije zadané „heslo".

I tato ikona se objevi na obrazovce ,login" po zadani spravnych pristupovych udaju.Dotyk teo ikony umoznju e kona ,loop" prechajejici nabidky s udrzenim pristupu s aktivovanymi pristupovymi udaji.

Nekteré symbolo umozhuji snadno pochopit funkce nachajejici se na Jednotce a jejich stav. Symboly jsou:

The tento symbol nacházejíci se na všech jednotkach označuje funkci ventilace. Když je šedy, znamné to,Že nece není aktivné, zatímco když je zbarvený znamné to, Že ventilace aktivné je.

To tento symbol označuje funkci chlazení. Když je šedý, znamená to, ze chlazení není aktivné, zatímco když je zámý znamená to, ze chlazení aktivné je.

To tento symbol oznacuje funkci zvlhcovani. Kdyz je sedy, znamena to, ze zvlhcovani neni aktivni, zatimco kdyz, zveny znamená to, ze zvlhcovani aktivné je.

tento symbol označuje funkci odvlhčovani. Když je šedý, znamená to, ze odvlhčovani není aktivné, zatímco zbarvený znamená to, ze odvlhčovani aktivné je.

To tento symbol oznacuje aktivni pristup po provedeni „login“ k chränenym parametrum. Pro pristup k nekterym parametrum je nutné zadat heslo podle profilu, ke kteremu mate povolení.

symbol udává pripojeni diskem USB. Symbol se objeví, když probíha prenos dat.

To tento symbol znamená, ze jegnotka funguje v režimu topení. Symbol je společný pro hlavní i pomocné zdroje. Zdroje symbol oranžový, znamená to, ze hlavní zdroj funguje. Pokud je symbol Žlutý, znamená to, ze pomocné zdroujue. Pokud jsou symboly šedé, znamená to, ze zdroje nefunguji.

symbol udává,Že je aktivní kompletní obnova vzduchu.

symbol udává,Že je aktivní celková recirculace vzduchu.

Pomoci uživatského rozhraní je možné pristup ke všem informacím a nastavenim parametrů týkajćím se fungováni jednotky. V navodu je uvedeno, jak se dostat k informacím, které vás zajimaji pro nastavení rúznych funkci.

44.1 Stromová struktura masek

Pomoci uživatského rozhrani je mozný pristup ke vsem informacim a nastavenim parametru tykajcim se fungovani jednotky. V navodu je uvedeno, jak se dostat k informacim, ktere vás zajimaji pro nastavení ruznych funkci.

Jak bylo uvedeno v popisu ikon z hlavní masky lze prejit primo k duležitejsim informacím a funkám. Velká cást paramétru a nastavení se nachází v maskák och rozdělenych v hlavní nabídce a ruzních podnabídkách.

Pro procházeni a snadnou orientaci mezi maskami uživatelského rozhraní je dale uvedena stromová struktura masek.

• Setpoint

Z hlavní masky stisknutim ikony „Nabídka“ vstoupite do hlavní nabídky.

Z hlavní nabídky se mžete pohybovat pomocić ikon šipek pro procházeni všech nabídek nizší urovne.

Pristup do nabidek nižsí urovné je podminěn pristupovymi udaji, kterymi disponujete. Pro některé je pristup volné, pro jiné je nutné provest „login“ s profilém, ke kteremu mate pristupové udaje.

Pristup k ruznym nabidkam je umoznen dotykem barevné oblasti, ktera obsahuje popis.

Pouzitf textu, kterevudjy vznam hodnot a parametru nachajejicich sevmaskach usnadnue pochopenia pouziti.

44.2 Pohyb mezi nabídkami

Použití stromové struktury masek pomáhá pri procházeni nabídek.

Nekterá dalí vodítka usnadnúj použítí kon použivaných jak tlacítka pro pohyb mezi maskami.

Jako referencni poćatečni bod se používa hlavní maska.

Pro vyklad a pouzitiikon jako tlačitek odkazujeme na kapitolu „Grafická ujednani".

Hlavni maska kromě ikony „On/Off“ zde jsou ikony „Info“, „Požadavek“ a „Synoptický“, které umozhnuji primy pristup do „loop“ informaci, je zde ikona „Nabidka“, která umozhnuje pristup do hlavni nabidky uvedené ve stromové struktře.

Pomociikon "sipek" se prochazeji masky stejné urovné, zatimco stisknutim ikony "Nabidka" se vrátite na vyší uroven.

Uvnitr masek parametru se nachazeji upravitelné parametry sbilym textem a parametry pouze k nahledu smdym textem.

Stisknuti bil'ych parametr.ru aktivuje obrazovku změny. Symbol „zaškrtnuti“ potvrzuje nastavený udaj, zatímco symbol „x“ jej vymaže a obnoví poslednínastavený.

V parametrech, ktere se vztahuji na povoleni, aktivaci/deaktivaci je bily krouzek. Vedle se nachazi potvrzeni stavu.

Pro usnaděni konzultováni mnoha parametrů a zjiěstěných hodnot jsou prítomné masky uvnitř vice „loop“ shrnuté podle stejnorodosti funkci.

44.2.1 Informace

Ikonou „Info“ hlavní masky se dostanete do loop masek obsahujíčich informace týkajíc se jegnotky.

44.2.2 Požadavek

Ikonou „Požadavek" hlavní masky se dostanete do loop masek obsahujících stav požadavku aktivních funkéri v Jednotce.

Synopticky umožnju vseobecný pohled na funkčné stav hlavnich paramétrú.

Masky jsou ruzné podle charakteristik kaźdé Jednotky.

Ikony,Info" nachajejci se na maskach poskytuji pristup k informacim a parametrum priislu-sné soucstky.

44.2.4 Login

Je nutné provést „Login“ s pridělený profilém, aby byl možný prístup do vyhrazených nabídek a změna príslušných paramétrů.

Pro provedení „login“ je nutné:

• zvolit uroven pristupu stanovenou pro vase pristupove udaje;
• kliknutim na pole „heslo“ zadejte hodnotu odpovidajici vaši urovnì pristupu a potvrde symbolem zaškrtnuti;
• Potvrd'te heslo zelenou ikonou šipky vpravo dole.

Uživatelské heslo je 100.

, Heslo" sluzby je ,4321

Pokud je nastavené „heslo“ správné, zámek se otevře a objeví se symbol pristupu do vaší urovně. Pro návrat do hlavní nabidky použijte ikonu zelené šipky vlevo dole.

Ikona postavy se šipkou vlevo má za následek odchod z urovně pristupu.

Dokud je pristup aktivni príslušný symbol se bude nacházet vpravo nahoře na vsech maskách kromě hlavní. Vystup z „login“ je automatický po nejaké dobe nečinnosti na displeji.

45.1 Üvod

Software je tvoren souborem dedikovanych funkci podminkam, ve kterych se mohou nachazet jegnotky v provozu.

V pristich kapitolach jsou popsany vsechny funkce rizene softwarem, od obecnych, ktere se nachazeji ve vsech jednotkach a z po funkce vvenované specifikym verzim nebo modelum.

Nekteré zde popsané funkce by mohly byt disponibilni pouze na specifickych verzich nebo velikostech nebo na zakladé zvoleného prislusenstvi.

V popisu ruznych funkci se predpoklady znalost fungovani Jednotek a znalost prislu-snych hydraulickych nebo chladicich okruhu. Vsechny uvedené popisy, nastaveni a parametry se vztahuji k Jednotkam, ktere jsou spravnene nainstalované v souladu s prislu-snou Dokumentaci.

Stanovená hodnota regulace závisí hlavně na parametrech „ST1“ a „STH1“.

Zde dale jsou uvedeny parametry minimálni a maximálni nastavitelné nastavené hodnoty.

Parametr Min.	Max.	M. J. Popis
ST1 ST2 ST3 °C	Mechanické chla	zení - Stanovéná hodnota teploty
STH1 STH2 ST3 °C			Mechanické topení / Pomocné topení v zimnín fungčnín režimu - Stanovéná hodnota teploty

Existuji doplinskové funkce, které umozhunjí zmenit (pričist nebo odečist) offset těchto nastavenych hodnot.

Jakákoli automatická změna nastavené hodnoty bude nicméné zahrnuta v meznich hodnotách

Pomoci parametu ^ 己 je moze rozhodnout se kterym funkcnim rezimem je aktivni zmena.
nastavené hodnoty. Funkce povolená v tovarne je Judaśdisponibilní.

45.2.1 Dynamické nastavení

Dynamická stanovená hodnota je funkce povolená vyrobcem.

Zde dale jsou uvedeny referencni parametry v rizeni dynamické nastavené hodnoty.

Parametr Min. Max.		M. J. Popis
ST1 ST2 ST3 °C Mechanické chlazení - Stanovená hodnota teploty
STH1 STH2 STH3 °C			Mechanické topení / Pomocné topení v zimnín funkčné režimu - Stanovená hodnota teploty
SD2 0 2 - Stavy jegnotky, kdy je aktivné
SD10 0.0 55.0 °C			Mechanické chlazení - Teplota vnějšího vzduchu - Mez aktivace kompenzace
SD20 0.0 55.0 °C			Mechanické topení - Teplota vnějšího vzduchu - Mez aktivace kompenzace

45.2.2 Dynamická stanovená hodnota nastavená ze sonyd vnejšiho vzduchu v chlazení

Nastavená stanovená hodnota parametru „ST1" je „kompenzována" vzhledem k teplotěvnějsího vzduchu.

Príslušné parametry jsou uvedeny v tabulce

Hodnoty parametrù jsou indikativní. Ve specifikěch prípadech mohou byt nastaveny jiné hodnoty.

Parametr	Hodnota	M. J. Popis
ST1 27.0 °C Mechanické chlazení - Stanovená hodnota teploty
SD2 1 - Stavy	ednotky, kdy je aktivni
SD10 25.0 °C Mechanické chlazení - Teplota vnějsího vzduchu - Mez aktivace kompenzace

Dále je uvedeno grafické znázorněni.

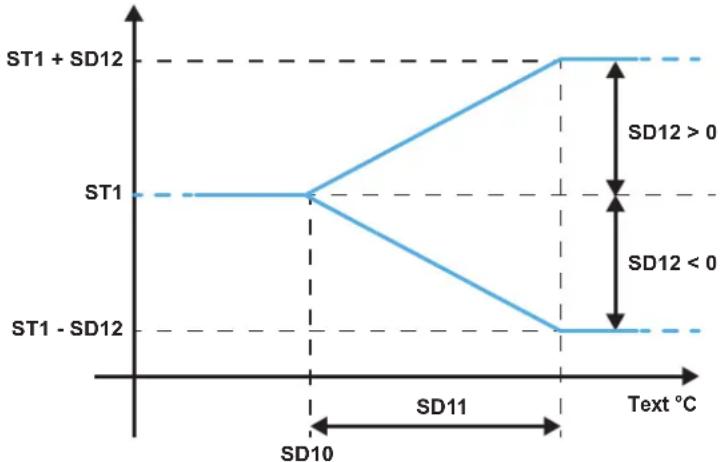

Obr. 73 Změna nastavené hodnoty pri změné teploty vžduchu v chlazení

Kde „Text" je hodnota teploty vnějsiho vzduchu.

S tout oukci aktivni bude hodnota nastavené hodnoty, se kterou kontrlor bude ridit teplotu vzduchv chlazen:

• budteplota vnejsho vzduchu je nizsnehodnota nestavena v parametre ^ 日 SD10"stanovenahodnota bude ta nestavena v parametre ST1
  -Pokud teploa vnejshi vozduchu je vyssi nezhodnota nastavena v parametre „SD10“, zvyşenim hodnoty nastavené v parametre „SD11“, bude stanovená hodnota regulace dana součtem hodnota nastavenych v parametrech „ST1“ a „SD12“,
  -Pokud teploa vnjsho vzduchu bude v intervalu hodnot parametru ,SD10" a souctu hodnot parametru "SD10" a ,SD11",stanovená hodnota regulace se bude umerně měnit mezi hodnotou nastavenou v parametru ,ST1" a souctem hodnot nastavenych v parametrech ,ST1" a ,SD12".

Parametr „SD12“ muze nabyvat jak kladnych, tak zapornych hodnot. Se zapornymi hodnotami je tbreba parametr „SD12“ odekist os hodnoty parametu „ST1".

45.2.3 Dynamická stanovená hodnota nastavená ze sondy vnějsího vzduchu v ohřevu

Nastavená stanovená hodnota paramétru „STH1" je „kompenzována" vzhledem k teplotěvnějsího vzduchu.

Odpovidajici parametry jsou uvedeny v tabulce.

Hodnoty parametrú jsou indikativné. Ve specifikych prípadech mohou byt nastaveny jiné hodnoty.

Parametr	Hodnota	M. J. Popis
STH1 40 °C			Mechanické topení / Pomocné topení v zimním funkčné režimu - Stanovená hodnota teploty
SD20 15.0 °C	Mechanicé topení	- Teplota vnějsího vzduchu - Mez aktivace kompenzace
SD21 10.0 °C	Mechanicé topení	- Teplota vnějsího vzduchu - Rozdil aktivace
SD22 5.0 °C			Mechanické topení - Teplota vnějsího vzduchu - Maximálné zvýšeni / snízení nastavené hodnoty

Dále je uvedeno grafické znázorněni.

Obr. 74 Zmena stanovené hodnoty pri zmene teployzduchu v ohrefu

Kde „Text" je hodnota teploty vnějsího vžduchu.

S toutoufkci aktivni bude hodnota nastavené hodnoty, se kterou kontrlor bude fidit teplotu vzduchu ohrevu:

-Pokud teploa vnéjsiho vzduchu větşí než hodnota nastavená v parametru „SD20“,stanovená hodnota bude ta nastavená v parametru „STH1“;
-Pokud teplota vnějsiho vzduchu je nižsí než hodnota nastavená v paramétru „SD20“, snižením hodnoty nastavené v paramétru „SD21“, bude stanovená hodnota regulace dána součtem hodnota nastavených v parametrech „STH1“ a „SD22“;
-Pokud teploa vnejshi vozduchu bude v intervalu hodnot parametu ,SD20" a rozdilu hodnot paramru "SD20" a "SD21",stanovená hodnota regulace se bude uměrně měnit mezi hodnotou nastavenou v parametu "STH1" a součtem hodnot nastavených v parametrech ,STH1" a "SD22".

Parametr „SD22“ muze nabyvat jak kladnychch, tak zapornych hodnot. Se zapornymi hodnotami je tbreba parametr „SD22“ odečíst os hodnoty parametu „STH1".

45.3 Kontrola teploty

Zařizení chlazení a ohřevu jsou rízena na základě hodnoty teploty měřné referencné sondou.

Proporcnipasmo urcije pole nastaveni klimatizace a muze nabyvat hodnot nezavislych na topenia chlazenie.

Mrtve paso umrue pole zakazu zaizeni kolem nastavene hodnoty (jho pouziti odpovidna rokum na odstaneniy vkyvunataveni).

V diagramu, ktery nasleduje, je znazorneno chovani zaireneni ohrevu a chlazeni.

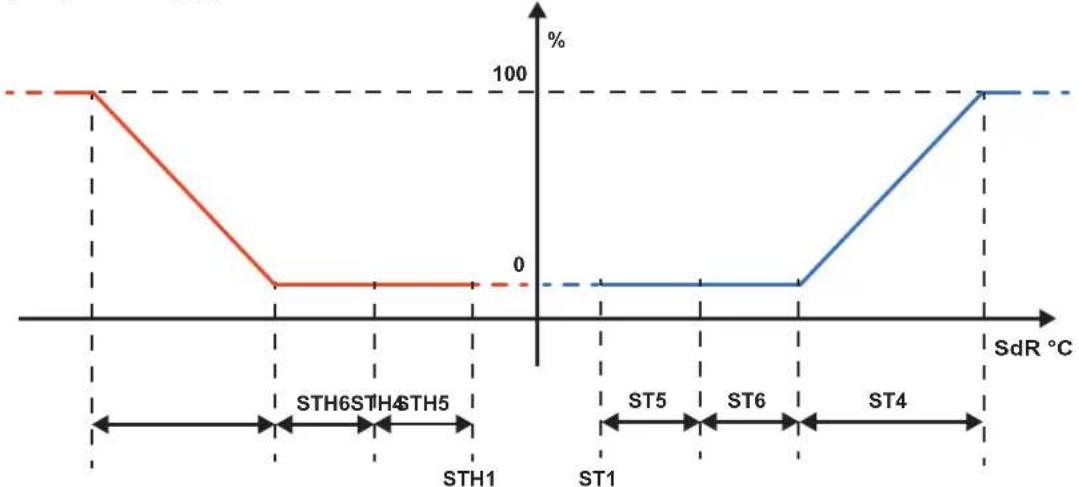

Obr. 75 Grafickéznázorněi zařizení pro kontrolu teploty

Parametr Min. Max.		M. J. Popis
ST1 ST2 ST3 °C Mechanické chlazení - Stanová hodnota teploty
ST4 0.0 25.0 °C Mechanické chlazení - Proportionálni kontrola - Rozdīl aktivace
ST5 0.0 25.0 °C
ST6 0.0 25.0 °C Mechanické chlazení - Proportionálni kontrola - Offset
ST9 0.7 - Regulačné sonda
ST11 0.2 - Typ kontróly teploty
PID70 0 10000 - Mechanické chlazení - Kp
PID71 0 10000 - Mechanické chlazení - Ki
PID72 0 10000 - Mechanické chlazení - Kd
PID76 0.0 25.0 °C Mechanické chlazení - Mrtvé pásmo
PID78 0.2 - Mechanické chlazení - Umístěné mrtvého pásma
STH1	10.0 35.0 °C		Mechanické topení / Pomocné topení v zimním funkčném režimu - Stanovená hodnota teploty
STH4	0.0	25.0 °C	Mechanické topení - Proportionálni - Rozdīl aktivace
STH5	0.0	25.0 °C	Mechanické topení - Proportionálni - Neutrálni zóna aktivace
STH6	0.0 25.0 °C Mechanické topení - Proportionálni - Offset

Podle nastavené hodnoty v parametre „ST9" pro chlazení a „STH9" pro topení je regulačné sonda:

• 0 = sonda teploty privodu vzduchu;
• 1 = sonda teploty odvodu vzduchu;

Podle nastavené hodnoty v parametre „ST11" pro chlazení a „STH11" pro topení je typ nastavení teploty:

• 0 = proporcionalni;
  -1 Kaskáda"；
  -2=PID.

45.3.1 Regulace teploty v chlazení

Tepelna regulace jegnotky je v závislosti na parametr „ST9“, ktery určuje referencné sondu pro teplotu nastavenou v nastavené hodnotě, (parametr „ST1“) a z parametr „ST11“, ktery určuje typ nastavení.

S proportiionalnim nastavenim kontrlor aktivujte disponibilni zdroje se zvysovanim hodnoty zjioste ne referencni sondou vzhledem k hodnote nastavene v nastavene hodnote.

S nastavením PID kontrolor aktivuje disponibilní zdroje se zvyšováni požadavku. Kontrolor vypocítá požadavek a oveří hodnotu zjištěnou referencné sordou vzhledem k nastavené hodnotě a její změné vČase za pomoci paramétrů nastavených v PID.

Parametry týkají se proportiání kontroly teploty jsou uvedeny v tabulce.

Hodnoty parametrǔ jsou indikativné. Ve specifikych prípadech mohou byt nastaveny jiné hodnoty.

Parametr	Hodnota	M. J. Popis
ST1 24.0 °C Stanovená	hodnota teploty
ST4 2.0 °C Proporciónalni kontrola - Chlazení - Rozdil aktivace
ST5 0.1 °C Proporciónalni kontrola - Chlazení - Neutrálni zónica aktivace
ST6 0.1 °C Proporciónalni kontrola - Chlazení - Offset

Dále je uvedeno grafické znázorněni.

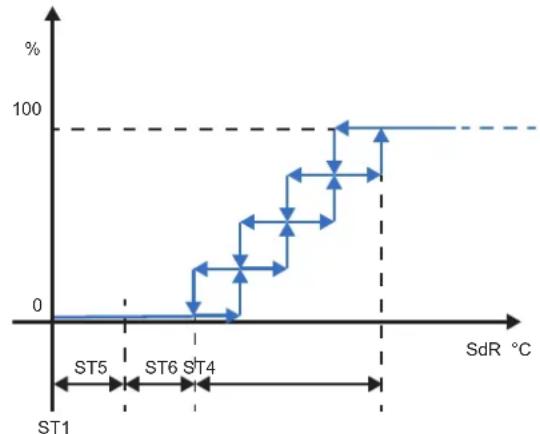

Obr. 76 Grafické znázornéni požadavku chlazení

Kromě paramétrů uvedenych v tabulce se zkratky v grafu vztahují na:

• SdR = referencni sonda;
• % = procentní hodnota požadavku.

Kontrola teploty „Cascade“

Tato funkce plni pozadavek soustavy na udrzeni teploty vzduchu privodu v mezich komfortnich hodnot.

To se deje vypoctem virtuAlni stanovené hodnoty zjiStene ze stanovené spravne nastavené hodnoty teploty vduchu odvodu.

Korekce stanovené hodnoty probihá dynamicky pri změné teploty vzduchu privodu.

Parametry t'ykajici se kontrly „Cascade" teploty jsou uvedeny v tabulce.

Hodnoty parametrù jsou indikativni. Ve specifikych pripadech mohou byt nastaveny jiné hodnoty.

Parametr	Hodnota	M. J. Popis
ST42 24.0 °C	Kontrola „Cascade“	- Stanovená hodnota jegnotky
ST43 0.5 °C	Mechanické chlazení	- Kontrola „Cascade“ - Offset změny režimu
ST44 4.0 °C	Mechanické chlazení	- Kontrola „Cascade“ - Rozdīl práce
ST45 15.0 °C		Mechanické chlazení - Kontrola „Cascade“ - Minimálné stanovená hodnota prívodu

Dále je uvedeno grafické znázorněni nastavení.

Obr. 77 Zmena stanovené hodnoty na přivodu s regulaci „Cascade" v chlazení

Kromě paramétru uvedenych v tabulce se zkratky v grafu vztahují na:

• Spd = stanovená hodnota vzduchu na prívodu;
• Tra = teplota vzduchu nárvatu;
• AOC = automatická změna režimu.

45.3.2 Tepelná regulace pri topení

Tepelna regulace topeni jednotky je v zavislosti na parametre „STH9“, ktery urcije referencni sondu pro teplotu nestavenou v nestavené hodnotě (parametr „STH1“) a z parametre „STH11“, ktery urcije typ nestaveni.

S proportiionalnim nastavenim kontrolor aktivujte disponibilni zdroje se snizovanim hodnoty zjistene referencni sondou vzhledem k hodnote nastavene v nastavene hodnote.

S nastavenim „Cascade" kontrolor aktivuje zdroje a udržuje kontrolovanou teplotu privodu vzduchu.

S nastavenim PID kontrolor aktivujé disponibilní zdroje se zvyšováni požadavku. Kontrolor vypocítá požadavek a ověři hodnotu zjištěnou referencné sordou vzhledem k nastavené hodnotě a její změné v Čase za pomoci paramétrů nastavených v PID.

Proporcionalni kontrola teploty

Prisluşné parametry jsou uvedeny v tabulce.

Hodnoty parametrj jsou indikativni. Ve specifikych pripadech mohou byt nastaveny jine hodnoty.

Parametr	Hodnota	M. J. Popis
STH1 20.0 °C
STH4 2.0 °C Mechanické topení -	Proportionálni - Rozdíl aktivace
STH5 0.0 °C Mechanické topení -	Proportionálni - Neutrálni zónica aktivace
STH6 0.0 °C Mechanické topení -	Proportionálni - Offset

Dale je grafické znázorněni.

Obr. 78 Grafické znázorněni požadavku topení po stupnich

Kromě paramétrů uvedenych v tabulce se zkratky v grafu vztahují na:

• SdR = referencni sonda;
• % = procentní hodnota požadavku.

Kontrola teplotys „Cascade“

Tato funkce plni pozadavek soustavy na udrzeni teploty vzduchu privodu v mezich komfortnich hodnot.

To se deje vypoctem virtuAlni stanovené hodnoty zjiStene ze stanovené spravne nastavené hodnoty teploty vduchu odvodu.

Parametry t'ykajíc se kontroly „Cascade" teploty jsou uvedeny v tabulce.

Hodnoty parametrú jsou indikativní. Ve specifikych prípadech mohou být nastaveny jiné hodnoty.

Parametr	Hodnota	M. J. Popis
ST42 24.0 °C	Kontrola „Cascade“	- Stanovená hodnota jegnotky
STH46 0.5 °C	Mechanicé topení	- Kontrola „Cascade“ - Offset změny režimu
STH47 4.0 °C	Mechanicé topení	- Kontrola „Cascade“ - Rozdíl práce
STH49 30.0 °C		Mechanické topení - Kontrola „Cascade“ - Minimálné stanovená hodnota prívodu

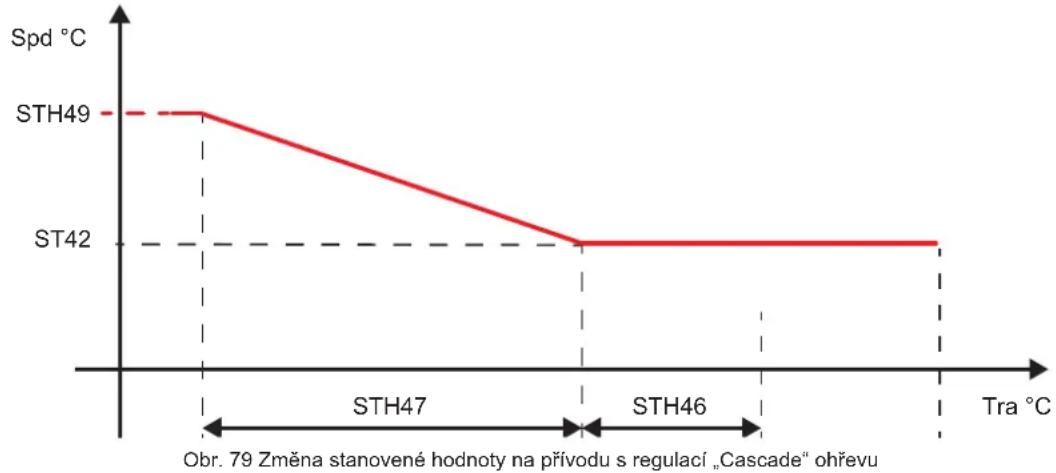

Dale je uvedeno grafické znázorněni nastaveni.

Kromě paramétru uvedenych v tabulce se zkratky v grafu vztahuji na:

Pokud je teplota vzduchu nárvatu nižsí než rozdil nastavenych hodnot v parametrech „ST42“ - „STH46“, stanovená hodnota na privodnim vzduchu postupné zvýší hodnotu paramétru „ST42“ na hodnotu paramétru „STH49“, uvnitř diferencialu nastaveného v paramétru „STH47".

45.3.3 Deaktivace topeni v závislosti na teplotě vnějsího vzduchu.

Hodnota teploty vnějšiho vzduchu je používána pro deaktivaci zdrojú tepla Jednotky. Deaktivace se provádi prés yvsokou a nizkou teplotu.

Príslušné parametry jsou uvedeny v tabulce.

Hodnoty parametrǔ jsou indikativné. Ve specifikčych prípadech mohou být nastaveny jiné hodnoty.

Parametr	Hodnota	M. J. Popis
STH14 -20.0 °C	Mechanické topeni	- Mez deaktivace pro nízkou teplotu vnějsího vzduchu
STH15 30.0 °C	Mechanicé topeni	- Mez deaktivace pro vysokou teplotu vnějsího vzduchu
STH123 -30.0 °C	Pomocné topení	- Mez deaktivace pro nízkou teplotu vnějsího vzduchu
STH124 50.0 °C	Pomocné topeni	- Mez deaktivace pro vysokou teplotu vnějsího vzduchu

Ohrev dosazeny pomoci chladiciho okruhu je deaktivovan z duvodu:

• nízká teplota vnějsího vzduchu, pokud klesne pod hodnotu nastavenou v paramétru „STH14“; znovu aktivace bude zahájena, když se teplotra vrátí nad nastavenou hodnotu v paramétru „STH14“ zvyšenou o +1 °C;
• vysoká vnějsho vzduchu,Pokud stoupne nad hodnotu nastavenou v parametre „STH15“,znovu aktivace bude zahájena, když se teplota vrát pod nastavenou hodnotu v parametre „STH15“ snizenou o +1 °C.

Pomocné topení je deaktivováno z dúvodu:

• nízká teplota vnejšiho vduchu,Pokud klesne pod nastavenou hodnotu v parametru „STH123".Kznovu aktivování dojde, když se teplota vratí na hodnotu vyší než je hodnota nastavená v parametru „STH123" zvyšenou o 1 °C;
• vysoká vnějsho vzduchu,Pokud stoupne nad hodnotu nastavenou v parametre „STH124“; znovu aktivace bude zahájena, když se teplota vrát pod nastavenou hodnotu v parametre „STH124“ snízenou o +1°C.

45.4 Kontrola vlhkosti

Zařizení pro kontrólu vlhkosti jsou rízena na základe hodnoty naměréné referencné sondou. Nameřená hodnota je porovnáva s požadovanou hodnotou (nastavenou hodnotou) a na základe rozdílu jsou aktivována nejvhodnéjsi zařizení.

Proporcionalí pásmo určuje pole regulace klimatizátoru a nabývá stejních hodnot jak pro zvlhčování, tak odvlhčování. Mrtve pásmo určuje pole zákazu zařizení kolem nastavené hodnoty (jeho použiti opodvidá nárokům na odstrěné výkyvú natavení).

V diagramu, ktery nasleduje, je znazorneno chovani zaizeni zvlhcovani a odvlhcovani.

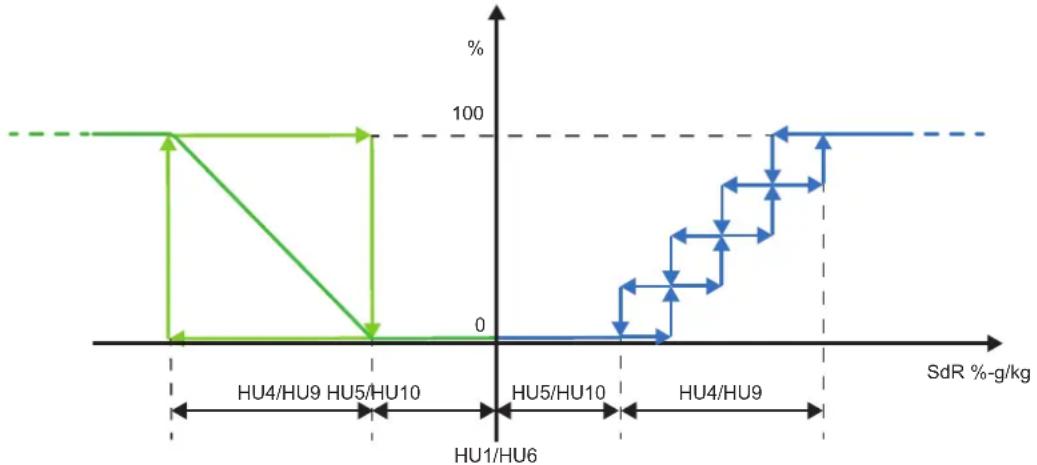

Obr. 80 Grafické znázorněni zařizení pro kontrolu vlhkosti

Prisluşné parametry jsou uvedeny v tabulce.

Parametr Min.	Max.	M. J. Popis
HU1 HU2 HU3	% Stanová hodnota relativné vlhkosti
HU4 0.0 25.0 % Rozdil regulace relativné vlhkosti
HU5 0.0 10.0 % Neutrálí zóna regulace relativné vlhkosti
HU6 HU7 HU8	g/kg Stanová hodnota absolutné vlhkosti
HU9 0.0 10.0 g/gk Rozdil regulace absolutné vlhkosti
HU10 0.0 10.0 g/kg Neutrálí zóna regulace absolutné vlhkosti
HU11	0	1	- Typ kontroly hodnoty vlhkosti

Podle nastavené hodnoty v parametu, HU11" je referencni hodnota vlhkost:

-0=relativni;
-1=absolutní.

45.4.1 Kontrola relativni vlhkosti's proportiúnánlí regulaci

Nastavení paramétru „HU11" na „0" má za následek,Že regulace vlhkosti proběhne na relativné hodnotě.

Rizeni relativni vlhkosti probihá v závislosti na parametr _HU14", který určuje, na které kontrlní sondere musí zarucit udženi nastavené stanovené hodnoty a parametr _HU12", který určuje typ regulace.

Prisluşné parametry jsou uvedeny v tabulce.

Hodnoty parametrǔ jsou indikativní. Ve specifikych prípadech mohou být nastaveny jiné hodnoty.

Parametr	Hodnota	M. J. Popis
HU4 5.0 % Rozdil regulace relativné vlhkosti
HU5 0.5 % Neutrální zóma regulace relativné vlhkosti

Dále je uvedeno grafické znázorněni.

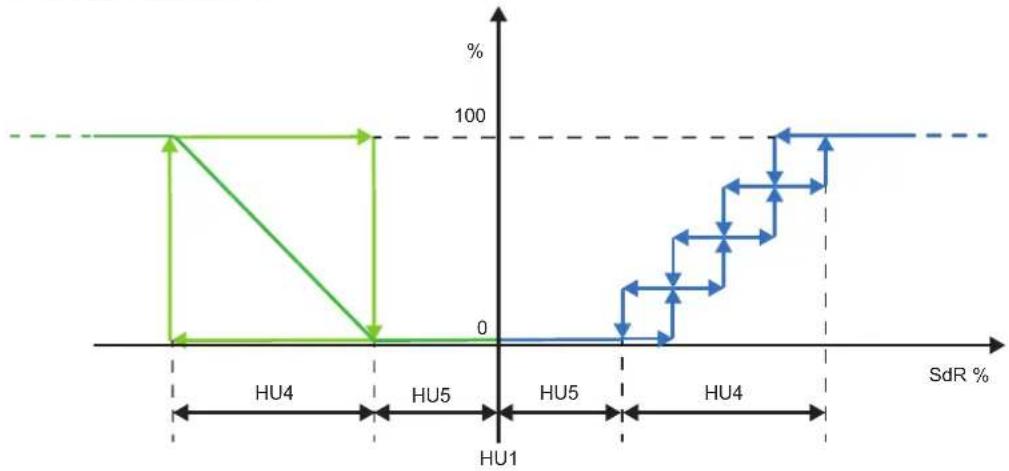

Obr. 81 Kontrola relativny vlhkosti

45.5 Zvlhčovač yzduchu

Kontrolor muze fridit zvlhcovani vzduchu pomoci zairezeni integrovaneho zvlhovacev Jednotce.

Kontrolor naprogramovan y tovarné se vsemi parametry vztahujicimi se k rizen instalovanheo zvlhovace.

45.5.1 Doplnekové funkce integrovaného zvlhčovace

Rizeni zvlhcovace predpokladnekteredoplnkovefunkce, ktere jsou dale popsany.

45.5.1.1 Ručné vypoustěné vody

Funkce ručniho vypoustění vody prédpokládá upné vyprázdněni valce zvlhcovace. Tato funkce muže byt aktivována z webové stránky po provedeni login s urovní Service. Pokud zvlhcovac generujé páru, pri aktivaci funkce se produkce okamžite zastaví.

45.5.1.2 Predbezny proplach

Funkce predbézné proplachu umoznju yvciistit vedeni vody a valce zvlhcovače. Válec se naplni a vyprázdní 3krát, aby se odstranily pripadné necistoty nacházejíci se v trubkách a ve valci; doporučuje se aktivovat funkci prédevím po provedeni hydraulickych zapojeni nebo po vyměnevalce. Tato funkce muže být aktivována z webové stránky po provedeni login s urovní Service. Pokud zvlhcovač generuje páru, pri aktivaci funkce se produkce okamžite zastaví.

45.5.1.3 Vypousteni z duvodu necinosti

Za ucelem zabranit stani vody ve valci zvlhcoace, s naslednou moznou proliferaci ras nebo bakterii (napr. Legionella),Pokud zustane valec naplneny vodou po dobu delsi ne7 72 hodin, aniz by generoval paru, je aktivovana funkce vypousteni z duvodu necinnosti: valec je vyprzdnen a zustane prazdny, dokud se znovu nevyskytne pozadavek na vyrobu pary. Funkce je vzydty aktivni a interval necinnosti je fixni.

Odvlhčováni vzduchu je vyžadováno ve fázi chlazení, kde je provádevno přirozene.

V pripadé, kdy se vyskytne současný požadavek chlazení a odvlhčováni, kontrolor aktivuje kompresory na základě většiho z požadavku.

Je mozné, ze je dosažena stanovená hodnota teploty, kdyz nebyla dosažena hodnota vlhkosti. V tomto pripadek kontrlor dale vynutí chlazení uvedením teploty pod nastavenou stanovenou hodnotu.

Aby se zabránilo snizeni hodnoty teploty vzduchu prostredi, kontrolor pouziva zaizeni ohrevu nachacejici se v\ jednotkach pro post-ohrev vzduchu.

45.7 Kontrola elektrického napajení

Jednotky mohou byt vybaveny ochranami v pripadě chybnych zapojeni sekvence fázi nebo během fungování zmen napěti mimo stanovené meze.

Ochrany jsou provadeny pomoci relé, ktera pomoci jejich elektrického kontaktu signalizuji alarm na digitalmn vstupu kontrlora (příslušné digitánlí vstup je uveden v elektrickém schématu).

V Jednotce muze byt instalovano rele pro kontrlu spravné sekvence fazi nebo rele pro kontrlu privodniho napajeni nebo rele, ktere ridi obě funkce.

Rizeni správného zapojeni sekvence fazi jednotky je provaděno pomoci věnováneho relé. V pripadě chybného zapojeni sekvence faze reli otevré elektrický kontakt, který ma za následek alarm „AL55" na displeoji kontrolora

Chybné zapojeni sekvence fázi se muže vyskytnout pouze pri instalaci Jednotky nebo v pripadě zásahu na privodním elektrickém vedení.

Pro provedení správného zapojeni je nutné odpojit Jednotku od napěti. Pri nasledném napájen alarm zmizí.

45.7.2 Minimálny maximálny napěti

Kontrolor muze ridit situace, které se mohou vyskytnout v pripadé, kdy změny napěti napájení Jednotky se prilis odchýli od predpokládanych hodnot.

45.7.3 Rychle restartování

Aktivace funkce „Rychle restartovani“ s pritomnosti „ultracap“, které udržuje elektricky napajeni kontrolor a umoznije maximalí redukci zpožděni restartovani kompresorů jegnotky.

To je mozné, protoze kontrolor zahajuje odpoct minimálni doby "OFF" v okamziku, kdy DOJDE K Vypnuti nebo vypadku proudu.

Kontrolor zjištuje problemy hlavniho elektrického napajeni pomoci digitánho vstupu a ridi je jako alarmy.

Pro ochranu celistvosti kompresoru kontrolor fridimaximalni poct spusteni za hodinu pomoci zpozdene mezi dvema po sobejdoucimi spusteniimi.

Rychlé restartovani po vypadku energia závisi na požadavku termoregulace. Musí byt prítomné požadavek chlazené nebo odvlhčovani kromě „off-set" aktivace alespón jeder kompresor.

Funkce "Rychle restartovani" nicmene neohrozuje neporuosenost kompresoru a omezuje v kazdém pripadé počet rychlchy spustěni v pruběhu hodiny a dne.

45.8 Rizeni rolet

Kromě pro výměnu vžduchu v prostředí kontrolor je schopnéřidit jiné funkce spojené se zlepšením komfortu a hospodářstvím soustavy.

Funkce, které mohou byt rizeny, jsou spojené s poctem rolet nacházejicich se na Jednotce:

• Jednotka se 2 roletami pro pouhou vymenu vzduchu;
• Jednotka se 3 roletami, když je pritomný free cooling / free heating;
• Jednotky se 4 klapkami, pokud je kromě volného chlazení / volného topení namontován i systém zpětného získávání tepla.

Regulace rolet muze byt provedena linearnne nebo proportiocalne.

Jednotka se 2 roletami

V Jednotkach se 2 roletami jsou pritomne Jedna pro obnovu externiho vzduchu a Juda pro vzduch recirkulace.

Obvykle je jejich fungovani komplementarni: procento otevreni rolety vn'ejsho vzduchu je stejné jaku uzavreni vzduchu recirkulace.

Jednotka se 3 roletami

V Jednotkach se 3 roletami jsou pritomne Jedna pro obnovu externiho vzduchu, Jedna pro vypuzovani vzduchu a.
jedna pro vzduch recirkulace.

Obvykle otevreni rolety vneshio vzduchu je stejné jako vypuzovaného vzduchu, zatimco roleta vzduchu recirkulace je komplementarní k druhým dvěma: procento otevreni rolety vneshio vzduchu a vzduchu vypuzování je stejné jaku ozavrení vzduchu recirkulace.

Jednotka se 4 roletami

V Jednotkach se 4 roletami kromě rolet nacházejících se v Jednotkách se 3 roletami, je pritomná také Čvtrá. Čvtrá roleta je dalí roleta vnějího vzduchu.

Ctvrta roleta umoznjupe pruchod externiho vzduchu prostrednictvimrekuperatoru, kdyzrekuperace funguje a je uzavrena behem fungovani free cooling.

Ve skutečnosti, kdyžrekuperátor není dimenzován na 100% prútoku vody v Jednotce, je pritomna také páta roleta. Jedné se o dalši roletu vypuzovány použivanou během fungovány free cooling pro prěmostěné vyměniku reckuperace.

Příslušné parametry jsou uvedeny v tabulce.

Parametr Min. Max.		M. J. Popis
DA43 0.0 50.0	°C			Vnějši vzduch - Sníženi otevřeni pro teplotu vnějšiho vzduchu - Mez letné teploty
DA44 -20.0 16	°C			Vnějši vzduch - Sníženi otevřeni pro teplotu vnějšiho vzduchu - Mez zimné teploty
DA45 0 100	%			Vnějši vzduch - Sníženi otevřeni pro teplotu vnějšiho vzduchu - Otevřeni min
DA52 0 3 -	Vnějši vzduch		- Uvedeni do režimu - Konfigurace
DA54	0	999	min.	Vnějši vzduch - Uvedeni do režimu - Trvání proplachu

45.8.1 Kontrola rolet

Kontrolor prédpokláda dva režimu pro kontrlu rolet: „standardní“ a „adaptivní".

Když je po roletách vyžadováno udřet fixné polohu, například pro správný prútok vzduchu obnovy, mohou existovat podmínky soustavy, pro které signal rolet nezarůuje hodnotu procenta požadovaného vzduchu.

Kontrola „standard“ prédpokláda, ze rolety udržují polohu nezávisle na skutečném procentu vzduchu obnovy.

45.8.1.2 „Adaptivni“ kontrola

"Adaptivni" kontrola koriguje otevrefi rolet v zavislosti na pozadovanem procentu obnovy vzduchu. Aby kontrola bya aktivni, je nutna pritomnost sondy smesi vzduchu.

"Proporcionalni" rizen i umožnjue roletam realizovat otevreni pruchodu vzduchu, vzhledem k maximálni disponibilni, rovné procentu požadovaného otevreni.

Vsechny jednotky vybavené roletami jsou nastaveny jako default s frizenim typu „proporcionalniho".

45.8.3 Spusteni jednotky

Pri spusteni jednotky mohou byt prdepokladana frzeni, ktera vyzaduj zi zvlstn nastaveni rolet.

Pokud se pri spusteni Jednotky nepredpoklada ani „proplach" ani „recirculace" nezávisle na poctu pritomnych rolet, kontrolor upravuje jejich otevřeni procentu nastavenému pro ymenu vzduchu.

45.8.4 Proplach

Proplach je vymena vzduchu prostredi a je ho dosazeno s vampuzinem celho vzduchu navratu a zaslani do prostredi celho vneshio prostoru.

Pokud je pri spusteni Jednotky predpokladan proplach, parametr "DA52" musi byt nastaven na 1".

Zatímco probíhá proplach, kontrolor urdžuje rolety vypuzování vzduchu a vnějsho vzduchu v maximínim nastaveném otevřeni a roletu vzduchu recirkulace na príslusné uzavřéné poloze, a to po dobu nastavenou v paramétru „DA54".

Hodnota parametre „DA53" nastavená na „0" definuje,Že proplach probílábez zásahu termoregulace vzduchu. S hodnotou parametre „DA53" nastavenou na „1" bude termoregulace během proplachu aktivné.

Pokud proplach probíhá s aktivné termoregulaci, poloha rolet by mohla být podminěna podminkami odvíjejícimi se od fungoványí kompresoru.

Zatímco probíhá proplach, v hlavní masce prerušovaně svítí tlacítko, které umožnjuje manuální prerušeni vzhledem k délce nastavené v paramétru „DA54".

45.8.5 Recirculace

Kompletní recirculace vzduchu pri spustěni pou prostachu umoznjue dosáhnout rychleji stanovenych.
nastavenych hodnot teploty a vlhkosti.

Pokud je pri spusteni Jednotky vzduchu prdepokladana recirkulace vzduch, parametr "DA52" musi byt nastaven na 2"

Nastavenim parametre „DA52" na „3" bude recirkulaci prédcházet proplach.

Zatímo recirculace probíhá, kontrolor udržuje rolety vypuzování vduchu a vnějsího vduchu uzavřéné a roletu vduchu recirculace otevřenou, a to po dobu nastavenou v paramétru „DA55".

Hodnota parametre „DA53" nastavená na „0" definuje, ze proplach probíhá bez zásahu termoregulace vzduchu. S hodnotou parametre „DA53" nastavenou na „1" bude termoregulace během proplachu aktivné.

Zatimco probihá recirculace v hlavní masce prerušovaně sviti tlacitko, které umoznjupe manuálné preruseni vzhledem k delce nastavené v parametru „DA55".

45.9 Pomocné topení

Kromě ohřevu dosahovaného pomoci chladiciho okruhu muže kontrolor福建省 jiné zdroje tepla, kterymi mohou byt elektrické odpany, baterie steplou vodou s priadnám souhlasm pro kotel nebo hořák.

Logika kontrolora je nastavená v továrne s odkazem na konfiguraci jegnotky.

Povolení ohřevu a logiky fungováni mahou být prizpúsobeny.

Odpovidajici parametry jsou uvedeny v tabulce.

Parametr Min. Max.		M. J. Popis
STH57 0 1 - Pomocné topení - Letní režim			Typ kontroly teploty
STH58 10.0 35.0 °C Pomocné topení - Letní režim - Stanovená hodnota
STH59 0.0 25.0 °C Pomocné topení - Letní režim - Proporciónálni - Offset teploty
STH60 0.0 25.0 °C Pomocné topení - Letní režim - Proporciónálni - Rozdīl aktivace
STH61 0 100 % Pomocné tópení - Letní režim - Proporciónálni - Minimálni požadavek
STH62 0 100 %			Pomocné topení - Letní režim - Proporciónálni - Maximálni požadavek
STH91 0 1 - Pomocné topení - Zimní režim			- Typ kontroly teploty
STH93 0.0 25.0 °C Pomocné topení - Zimní režim			režim - Proporciónálni - Offset teploty
STH94 0.0 25.0 °C Pomocné topení - Zimní režim			režim - Proporciónálni - Rozdīl aktivace
STH95 0 100 %			Pomocné topení - Zimní režim - Proporciónálni - Minimálni požadavek
STH96 0 100 %			Pomocné topení - Zimní režim - Proporciónálni - Maximálni požadavek

45.9.1 Žirzená zařizení

Kontrolor fidi instalovaná zařizení, která mohou být:

• elektrické odpory Rozdělené na jedem nebo dva stupné vykonu;
• baterie s teplou vodou, s analogovym signalem pro nastaveni otevfeni ventilu a digitaliho souhlasu pro rizeni cerpadla, které se aktivujé, jakmile se ventil začne otevirat. S tímto rizenim je prédpokladána funkce proti mrazu;
• kotel rizeny analogovym signalem a digitalmim souhlasem, ktery se aktivuje, jakmile se vyskytne analogovy pozadavek. S tímo rizenim je pritomny digitalmí vstup pro oznáméní pripadnych alarmu kotle do kontrlora a je pritomná funkce proti mrazu;
• horak rizeny analogovym signalem a digitalmim souhlasem, ktery se aktivuje, jakmile se vyskytne analogovy pozadavek. S timto rizenim je pritomny digitalmi vstup pro oznameni pripadnych alarmu hoRAku.

Pomoci parametu "STH55" muze byt pomocné topení aktivováno pro:

• pouh'y letní provoz jako post topení během fáze odvlchování;
• pouhy zimni provoz jako Jediny zdroj,Pokud chladici okruh neprovede otoceni cyklu,nebo jako doplneniy vtapeni pomoci chladiciho okruhu;
• jak pro letní, tak pro zimné provoz.

Funkce protimrazu

Pridpokladanafunkce protimrazu s frzenim baterie steplo vodou a skotlem se aktivujepri jednotce v chodu bez pozadavku topeni,Pokud je teplota vnjshio zduchu nizne zhodnota nastavena v parametru "STH136",

V pripadé baterie s teplou vodou, kdyz se aktivujé funkce proti mrazu, kontrolor otevře ventil, ktery ridi pri hodnotě nastavené v parametu „STH137“ aktivujé Čerpadlo cirkulace.

V pripadé kotle, když se aktivujé funkce proti mrazu, kontrlor odešle kotli požadavek nastavený v parametrung, "STH137" a souhlas s aktivaci.

45.9.2 Post topení

Pokud hodnota paramétru „STH55" je „1“, pomocné topeni je konfigurováno pouze pro letní režim fungováni, jako post topeni během odvlhčovány. Nastavení může byt proportionalniho_typu nebo PID podle nastavené hodnoty v paramétru „STH57". Hodnota paramétru „STH56" identifikuje referencní sondu nastavení, které je provaděno s nastavenou stanovenou hodnotou v paramétru „STH58".

45.9.3 Aktivace s casovymi pásmy

Jednotka muze byt fizena automatickny pomoci chasovych pasem. Rizeni umoznue zastaveni,zmenu stanovenych hodnot azmenu funkcnio rezimu.

Odpovidajicf parametry jsou uvedeny v tabulce.

Parametr Min. Max.	M. J. Popis
ES1 0 144 h Časové pášmo 1 - Začátek
ES2 0 144 h Časové pášmo 1 - Konec
ES3 0 144 h Časové pášmo 2 - Začátek
ES4 0 144 h Časové pášmo 2 - Konec
ES5 0 144 h Časové pášmo 3 - Začátek
ES6 0 144 h Časové pášmo 3 - Konec
ES7 0 15 - Změna nastavené hodnoty - Ponděli
ES8 0 15 - Změna nastavené hodnoty - Uterý
ES9 0 15 - Změna nastavené hodnoty - Středa
ES10 0 15 - Změna nastavené hodnoty - Čtrvek
ES11 0 15 - Změna nastavené hodnoty - Pátek
ES12 0 15 - Změna nastavené hodnoty - Sobota
ES13 0 15 - Změna nastavené hodnoty - Neděle
ES14 -25.0 25 0 °C Změna nastavené hodnoty - Mechanické chlazení - Offset
ES16 -25.0 25 0 °C Změna nastavené hodnoty - Mechanické topení - Offset
ES18 0 15 - Vypnutí Jednotky - Ponděli
ES19 0 15 - Vypnutí Jednotky - Uterý
ES20 0 15 - Vypnutí Jednotky - Středa
ES21 0 15 - Vypnutí Jednotky - Čtrvek
ES22 0 15 - Vypnutí Jednotky - Pátek
ES23 0 15 - Vypnutí Jednotky - Sobota
ES24 0 15 - Vypnutí Jednotky - Neděle
ES26 0 144 h Časové pášmo 4 - Začátek
ES27 0 144 h Časové pášmo 4 - Konec
ES31 0 15 - Aktivace režimu topení - Ponděli
ES32 0 15 - Aktivace režimu topení - Uterý
ES33 0 15 - Aktivace režimu topení - Středa
ES34 0 15 - Aktivace režimu topení - Čtrvek
ES35 0 15 - Aktivace režimu topení - Pátek
ES36 0 15 - Aktivace režimu topení - Sobota
ES37 0 15 - Aktivace režimu topení - Neděle

Je możné nastavit aż 4 czosó pásma pomocić dvojic paramétrů zaćátku a konce pásma.

Pro každý den v týdnu je možné prižadit kombinaci nastavenych pásem pro změnu stanovené hodnoty, vypnutí jednotky azměny typu fungování.

Změna stanovené hodnoty uvnitr prdepokládoného pásma se provádi aplikovámim „offset“ vzhledem k hodnotě aktivniho fungování.

Hodnota aktivniho fungovani je dána hodnotou nastavenou parametrem a priadnými externími kompenzacemi.

Hodnota „offset“ muze byt jak kladna, tak zaporná. V prvním pripadě bude pričtena, v druhém odečtena ke stanovené hodnotě fungovány.

Je mozmé nastavit hodnotu „Offset" pro fungování v chlazení a jegn pro fungování v ohřevu.

Pokud je rizeno pomocné topeni s aktivaci casovych pásem v chlazení bude udrzena nastavená stanovená hodnota v paramétru „STH58“, zatímco v ohřevu se bude měnit pomoci hodnoty „offset".

45.1 Üvod

Kontroler je naprogramovan pro bezpečné rǐzení součástek, které tvoří Jednotku, regulaci jejich funkce pri změne podminěk a cílem udržet plynulost služby.

V rámci títo otázky pri príblíženi se nebezpečnám podminkám, kontrolor zasáhne na Čast nebo na celé fungoványi jednotky.

Dotyk te to kony umoznju pe frstup do nabidky alarmu. Pokud je ikona cervene barvy, alespon jeder alarm je aktivni;Pokud je seda, zdny alarm neni aktivni.

V pristi kapitole jsou uvedeny kódy a prislu-sné popisy pro změny podminek, které se mohou vyskytnout v nabidce alarm.

V pripadé, ze zjistite pritomnost signalizaci s fungujici Jednotkou, jak s jejim zastavenim, je nutné včas informovat technický servis a poskytnout jim kód a popis hlášeni a postupovat podle jejich instrukci.

Vyvarujte se inciativy prd tim, než jste konzultovali technický servis.

45.2 Tabulka alarmu

Kód Popis Kód Popis
AL1	Alarm chyba vnitřné paměti	AL29	Alarm nízká teplota vzduchu námru t
AL5	Alarm toku vzduchu s diferencialní prěvodníkem tlaku	AL30 Alarm vysoká teplota vzduchu prívodu
AL6	Okruh 1 - Alarm vysoký tlak z tlakového snímače	AL31 Alarm nízká teplota vzduchu prívodu
AL7	Okruh 2 - Alarm vysoký tlak z tlakového snímače	AL32 Omezení teploty vzduchu prívodu aktivováno
AL10 Okruh 1 - Alarm vysoký tlak z prěvodníku AL33		Okruh 1 - Vnéjší ventilace - Alarm tepelné ochrany
AL11 Okruh 2 - Alarm vysoký tlak z prěvodníku AL34		Okruh 2 - Vnéjší ventilace - Alarm tepelné ochrany
AL12 Alarm vysoká vlhkost vzduchu námru t AL35 Ventilace prívodu - Alarm tepelná ochrana
AL13 Alarm nízká vlhkost vzduchu námru t AL36 Ventilace námru t - Alarm tepelná ochrana
AL14	Alarm zanesené filtry	AL51	Okruh 1 - Kompresor 1 - Blokovaný měnič
AL17 BMS - Alarm chyba komunikace AL52 c.pCOe 1 - Alarm chyba komunikace
AL18	Okruh 1 - Kompresor 1 - Alarm tepelné ochrany	AL53 c.pCOe 2 - Alarm chyba komunikace
AL19	Okruh 1 - Kompresor 2 - Alarm tepelné ochrany	AL54 c.pCOe 3 - Alarm chyba komunikace
AL20	Okruh 2 - Kompresor 1 - Alarm tepelné ochrany	AL55 Alarm chybná posloupnost fází
AL21	Okruh 2 - Kompresor 2 - Alarm tepelné ochrany	AL57	Okruh 1 - Kompresor 1 - Alarm vysoká teplota vypoustěné
AL26 Omezení teploty vzduchu námru t akivováno AL58			Okruh 2 - Kompresor 1 - Alarm vysoká teplota vypoustěné
AL27 Alarm nízká teplota vnéjšího vzduchu AL59			Okruh 1 - Kompresor 2 - Alarm vysoká teplota vypoustěné
AL28 Alarm vysoká teplota vzduchu námru t AL60			Okruh 2 - Kompresor 2 - Alarm vysoká teplota vypoustěné
AL61	Alarm chyba sony - Okruh 1 - Kompresor 1 - Teplota vypoustěni	AL136	Okruh 1 - Alarm nízký tlak z tlakového snímače
AL62	Alarm chyba sony - Okruh 2 - Kompresor 1 - Teplota vypoustěni	AL137	Okruh 2 - Alarm nízký tlak z tlakového snímače
AL63	Alarm chyba sony - Okruh 1 - Kompresor 2 - Teplota vypoustěni	AL154	Alarm leak detector
AL64	Alarm chyba sony - Okruh 2 - Kompresor 2 - Teplota vypoustěni	AL159	Alarm oheñ / kouř
AL65 Alarm chyba sony - Teplota vzduchu návratu AL160 Driver ventilu 1 - Alarm chyba komunikace
AL70	Alarm chyba sony - Teplota vzduchu prživodu	AL161	Driver ventilu 2 - Alarm chyba komunikace
AL72	Alarm chyba převodníku - Diferenciálné tlak vzduchu návratu	AL162 Zvhlčovač CPY - Obecný alarm
AL73	Alarm chyba převodníku - Statický tlak kanálu návratu / Diferenciálné tlak chodby	AL163 Zvhlčovač CPY - Obecná signalizace
AL74 Alarm chyba sony - Kvalita vzduchu CO2 AL164 Zvhlčovač CPY - Alarm chyba komunikace
AL75 Alarm chyba sony - Kvalita vzduchu VOC AL166 Invertor 1 - Alarm chyba komunikace
AL78	Alarm chyba sony - Relativné vlhkost vzduchu návratu	AL170	Okruh 1 - Alarm nízké prěhřátí
AL79	Alarm chyba sony - Relativné vlhkost vnějsího vzduchu	AL171	Okruh 2 - Alarm nízké prěhřátí
AL80 Alarm chyba sony - Teplota vnějsího vzduchu AL183		Stanovená hodnota chlazení nižsí než stanovená hodnota topení
AL91 Alarm chyba sony - Teplota vzduchu směsi AL184		Okruh 1 - Rozmrazení ukončENO v maximálnéČase
AL94	Alarm chyba převodníku - Okruh 1 - Tlak kondenzace	AL185	Okruh 2 - Rozmrazení ukončENO v maximálnéČase
AL95	Alarm chyba převodníku - Okruh 2 - Tlak kondenzace	AL191	Dosažený maximálné počet fast restart během 1 hodiny
AL98	Alarm chyba převodníku - Okruh 1 - Tlak odpařovány	AL192	Dosažený maximálné počet fast restart během 24 hodin
AL99	Alarm chyba převodníku - Okruh 2 - Tlak odpařovány	AL201 Min. /max. tlak
AL102	Alarm chyba sony - Okruh 1 - Teplota nasávány	AL203	Okruh 1 - Nízký tlak vypařoványí
AL103	Alarm chyba sony - Okruh 2 - Teplota nasávány	AL204	Okruh 2 - Nízký tlak vypařoványí
AL106	Alarm chyba převodníku - Diferenciálné tlak vzduchu prživodu	AL209 Externí alarm
AL107	Alarm chyba převodníku - Statický tlak kanálu návratu / Diferenciálné tlak chodby	AL210	Alarm chyba EPROM
AL114	Okruh 1 - Nízký rozdítl pátruk	AL212	Alarm chyba prístupu k vinitín paměti
AL115	Okruh 2 - Nízký rozdítl pátruk	AL247	Okruh 1 - Kompresor 1 - Mimo Rozvoj
AL127	Okruh 1 - Kompresor 1 - Alarm Údržby	AL250	Odpor 1 - Alarm tepelné ochrany
AL128	Okruh 1 - Kompresor 2 - Alarm Údržby	AL251	Odpor 2 - Alarm tepelné ochrany
AL131	Okruh 2 - Kompresor 1 - Alarm Údržby AL258 Kotel - Obecný alarm
AL132	Okruh 2 - Kompresor 2 - Alarm Údržby AL259 Horák - Obecný alarm
AL135 Ventilace prživodu - Alarm Údržba -

46 Bevezetés 320
