Type de produit	Carte mère (motherboard)
Marque	MSI
Modèle	B150M Gaming Pro
Dimensions	24,3 cm × 20,6 cm (format m-ATX)
Poids	Environ 0,5 kg
Alimentation	Connecteur ATX 24 broches + ATX 12V 4 broches
Socket processeur	LGA1151 (Intel Core i3/i5/i7, Pentium, Celeron 6e génération)
Chipset	Intel B150
Mémoire	2 × DDR4, jusqu'à 32 Go, 2133 MHz, double canal
Slots d'extension	1 × PCIe 3.0 x16, 2 × PCIe 3.0 x1
Stockage	6 × SATA 6 Gb/s
USB	8 × USB 3.1 Gen1 (6 arrière, 2 internes), 4 × USB 2.0 internes
Audio	Realtek ALC887, audio haute définition 7.1
Réseau	Intel I219V Gigabit LAN
Connecteurs arrière	2 × PS/2, 6 × USB 3.1 Gen1, DVI-D, HDMI, VGA, RJ45, 3 jacks audio
BIOS	UEFI AMI, 64 Mb Flash
Logiciels inclus	Pilotes, COMMAND CENTER, LIVE UPDATE 6, FAST BOOT, GAMING APP, etc.
Sécurité	Précautions antistatiques, mise en garde contre la surchauffe, utilisation d'un bracelet antistatique recommandé
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter tout liquide. Ne pas exposer à des températures supérieures à 60 °C.
Pièces détachées et réparabilité	Les composants électroniques ne sont pas réparables par l'utilisateur. En cas de panne, contacter un service autorisé.

FOIRE AUX QUESTIONS - B150M Gaming Pro MSI

Quel type de processeur est compatible avec la carte mère MSI B150M Gaming Pro ?

La carte mère supporte les processeurs Intel Core i3/i5/i7, Pentium et Celeron de 6ème génération pour le socket LGA1151.

Comment installer la mémoire RAM sur cette carte mère ?

Insérez les modules DDR4 dans les slots DIMM en respectant l'encoche. La carte mère supporte jusqu'à 32 Go en configuration double canal à 2133 MHz.

Comment réinitialiser le BIOS aux paramètres d'usine ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Utilisez un cavalier pour fermer le connecteur JBAT1 pendant 5 à 10 secondes, puis remettez le cavalier en position par défaut.

Comment mettre à jour le BIOS ?

Vous pouvez utiliser l'utilitaire M-FLASH dans le BIOS ou l'application Live Update 6 sous Windows. Téléchargez d'abord le dernier BIOS depuis le site MSI.

Quels sont les connecteurs d'alimentation nécessaires ?

La carte mère nécessite un connecteur ATX 24 broches principal (JPWR1) et un connecteur ATX 12V 4 broches (JPWR2).

Comment brancher les voyants et interrupteurs du panneau avant ?

Utilisez les connecteurs JFP1 et JFP2 situés sur la carte mère. Référez-vous au manuel pour le brochage précis.

Que signifient les LED EZ Debug sur la carte mère ?

Les LED CPU, DRAM et VGA indiquent quel composant n'est pas détecté ou a échoué lors de l'initialisation.

Comment activer l'audio 7.1 canaux ?

Connectez le module audio avant au connecteur JAUD1. Dans Realtek HD Audio Manager, activez l'option 'Mute the rear output device when a front headphone plugged in'. Branchez ensuite vos enceintes aux prises adéquates.

Quelles précautions prendre contre l'électricité statique ?

Portez un bracelet antistatique ou touchez un objet métallique relié à la terre avant de manipuler la carte mère. Tenez la carte mère par les bords pour éviter de toucher les composants sensibles.

Où trouver les pilotes et utilitaires pour cette carte mère ?

Les pilotes et utilitaires se trouvent sur le DVD fourni. Vous pouvez également les télécharger depuis le site MSI dans la section support du produit.

MODE D'EMPLOI B150M Gaming Pro MSI

Merci d' avoir acheté une carte mère MSI B150M GAMING PRO. Ce manuel de l'utilisateur fournit des informations sur le schéma, la vue d' ensemble des composants, la configuration du BIOS et l' installation des logiciels.

Table des matières

Informations de sécurité....2

Spécifications....3

Panneau arrière Entrée/ Sortie .... 5

Tableau explicatif de l'état de la LED du port LAN ....5

Configuration audio 7.1-canal....5

Vue d' ensemble des composants....6

Socket processeur....7

Slots DIMM 8

PCI_E1\~3: Slots d'extension PCIe....8

SATA1\~6: Connecteurs SATA 6 Gb/s ....9

JFP1, JFP2: Connecteurs de panneau avant....9

JPWR1\~2: Connecteurs d' alimentation....10

JUSB1\~2: Connecteurs USB 2.0 ....10

JUSB3: Connecteur USB 3.1 Gen1....11

JAUD1: Connecteur audio avant ....11

JCOM1: Connecteur de port série....11

CPUFAN1, SYSFAN1\~2: Connecteurs pour ventilateurs ....12

JTPM1: Connecteur de module TPM 13

JCI1: Connecteur intrusion châssis....13

JLPT1: Connecteur de port parallèle....14

JBAT1: Cavalier clear CMOS (Réinitialisation BIOS) 14

EZ Debug LED: Indicateurs LED Debug....14

Configuration du BIOS 15

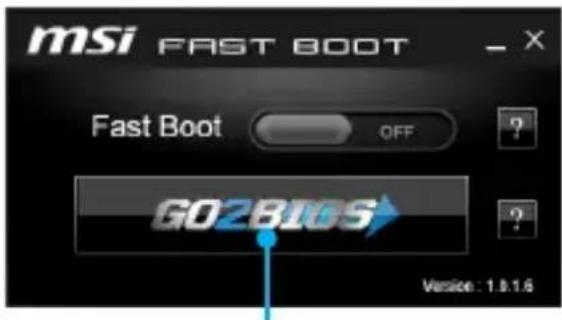

Entrer dans l'interface Setup du BIOS....15

Réinitialiser le BIOS....16

Mettre le BIOS à jour....16

Informations sur les logiciels....17

Installer Windows ^® 7/8.1/10....17

Installer les pilotes....17

Installer les utilitaires....17

Informations de sécurité

- Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.

- Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.

- Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.

- Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.

- Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.

- Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.

- Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.

- Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié.

- Avant d' installer les composants d' ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d' alimentation.

- Gardez ce manuel pour références futures.

- Protégez ce manuel contre l'humidité.

- Avant de brancher le bloc d' alimentation sur la sortie électrique, veuillez vous assurer que la tension de la sortie électrique est bien égale à celle du bloc d' alimentation.

- Placez le cordon d' alimentation de façon à éviter que l' on marche dessus. Ne posez rien sur le cordon d' alimentation.

- Veuillez prêter attention à toutes les alertes et remarques indiquées sur la carte mère.

- Dans un cas comme ci-dessous, faites appel au service autorisé pour vérifier votre carte mère :

- Un liquide a pénétré dans l'ordinateur.

- La carte mère a été exposée à de l'humidité.

- La carte mère ne fonctionne pas comme indiqué dans les instructions.

La carte mère est tombée par terre et a été endommagée.

La carte mère est cassée.

- Ne pas mettre la carte mère dans un environnement dont la température est supérieure à 60°C (140°F) sous peine de l'endommager.

Spécifications

CPU	Support des processeurs Intel® CoreTM i3/i5/i7, Intel® Pentium® et Celeron® de 6ème génération pour Socket LGA1151
Chipset Chipset Intel	^ B150
Mémoire	2 x slots pour mémoire DDR4, support jusqu'à 32GoSupport DDR4 2133 MHz*Architecture mémoire double canal* Veuillez vous référer au site www.msi.com pour plus d'informations sur la mémoire compatible.
Slots d' extension	1 x slot PCIe 3.0 x162 x slots PCIe 3.0 x1
Sorties vidéo intégrées	1 x port HDMupportant une résolution maximum de 4096x2160@24Hz, 2560x1600@60Hz1 x port DVI-D, supportant une résolution maximum de 1920x1200@60Hz1 x port VGA, supportant une résolution maximum de 1920x1200@60Hz
Stockage	Chipset Intel® B1506 x ports SATA 6 Gb/s
USB	Chipset Intel®B1508 x ports USB 3.1 Gen1 (SuperSpeed USB) (6 ports sur le panneau arrière, 2 ports disponibles par l'intermédiaire du connecteur USB interne)4 x ports USB 2.0 High-speed USB disponibles par l'intermédiaire des connecteurs USB internes
Audio	Codec RealteA LC887Audio haute définition 7.1
LAN 1 x contrôleur	Intel I219V Gigabit LAN
Connecteurs sur le panneau arrière	1 x port clavier PS/21 x port souris PS/26 x ports USB 3.1 Gen11 x port DVI-D1 x port HDMI1 x port VGA1 x port LAN (RJ45)3 x jacks audio

Suite du tableau sur la page suivante

Suite du tableau de la page précédente

Connecteurs internes	1 x connecteur d' alimentation principal ATX 24 broches1 x connecteur d' alimentation ATX 12V 4 broches6 x connecteurs SATA 6 Gb/s2 x connecteurs USB 2.0 (support de 4 autres ports USB 2.01 x connecteur USB 3.1 Gen1 (support de 2 autres ports USB 3.1 Gen1)1 x connecteur de ventilateurs CPU 4 broches2 x connecteurs de ventilateurs système 4 broches1 x connecteur audio avant2 x connecteurs de panneau avant1 x connecteur de module TPM1 x connecteur de port série1 x connecteur de port parallèle1 x connecteur intrusion châssis1 x cavalier Clear CMOS
Contrôleur E/S Contrôleur NUVOTON NCT6793D
Moniteur système	Détection de la température du CPU et du systèmeDétection de la vitesse du ventilateur du CPU et du systèmeContrôle de la vitesse du ventilateur du CPU et du système
Dimensions	Format m-ATX24,3 cm x 20,6 cm (9,6" x 8,1")
Fonctions BIOS	1 x flash BIOS 64 MbBIOS UEFI AMIACPI 5.0, PnP 1.0a, SM BIOS 2.8Multilingue
Logiciel	PilotesCOMMAND CENTERLIVE UPDATE 6FAST BOSTSUPER CHARGERGAMING APPM-CLOUDRAMDISKInt® Small Business BasicsGAMING LAN MANAGERSteelSeriesEngine 3Open Broadcaster SoftwareInt® Extreme Tuning UtilityNorto SecurityGoogle Chromat Google Toolbar et Google DriveCPU-Z

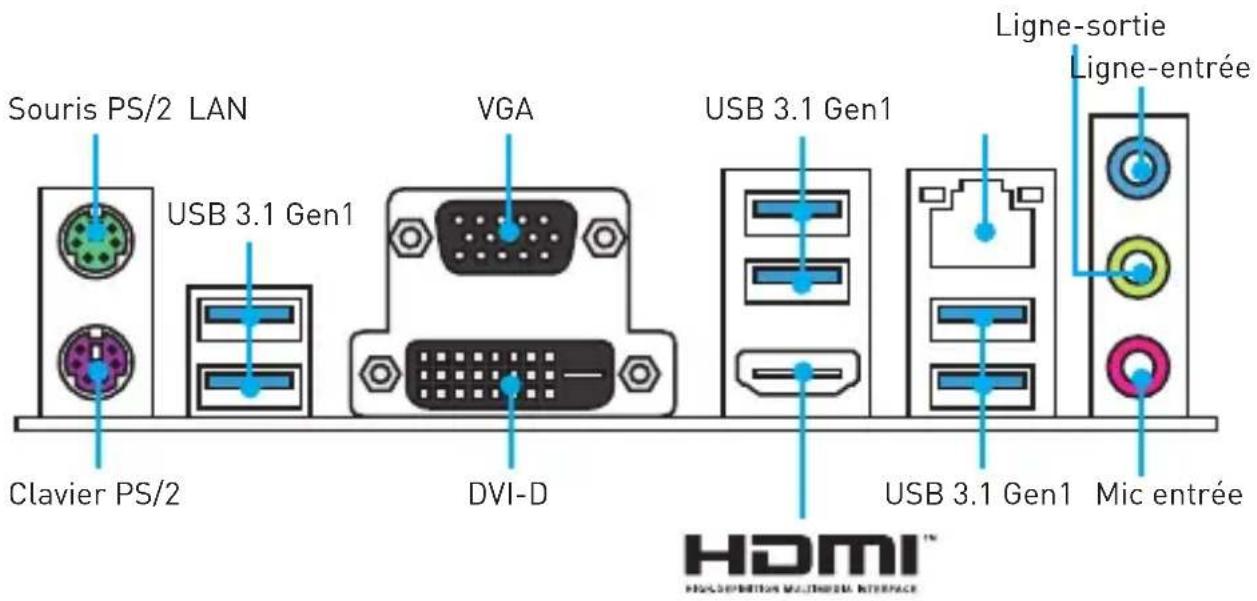

Panneau arrière Entrée/ Sortie

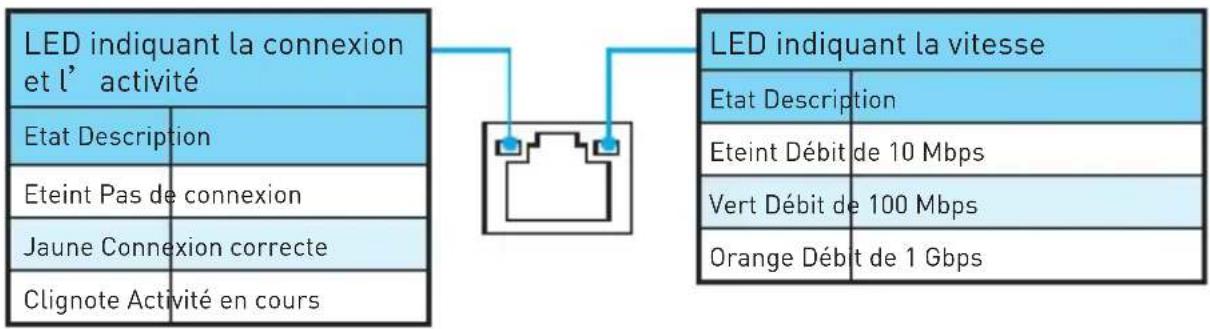

Tableau explicatif de l' état de la LED du port LAN

Configuration audio 7.1-canal

Pour régler le système audio 7.1, connectez le module audio entrée/sortie du panneau avant au connecteur JAUD1 et suivez les étapes ci-dessous.

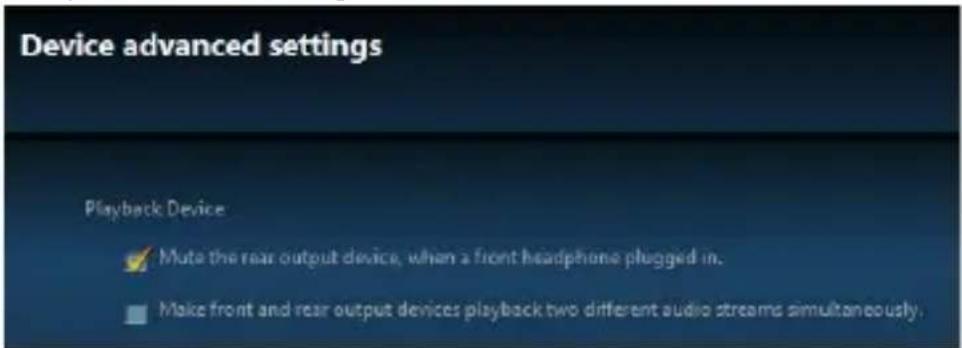

1. Cliquez sur Realtek HD Audio Manager > Advanced Settings (Paramètres avancés) pour ouvrir le dialogue suivant.

1. Choisissez Mute the rear output device, when a front headphone plugged in (Passer le périphérique arrière en silencieux quand un casque est branché à l'avant).

2. Branchez vos haut-parleurs aux prises audio sur les panneaux entrée/sortie arrière et avant. Lorsqu'un périphérique est branché sur une prise audio, une fenêtre de dialogue apparaît et vous demande de choisir le périphérique connecté que vous souhaitez utiliser.

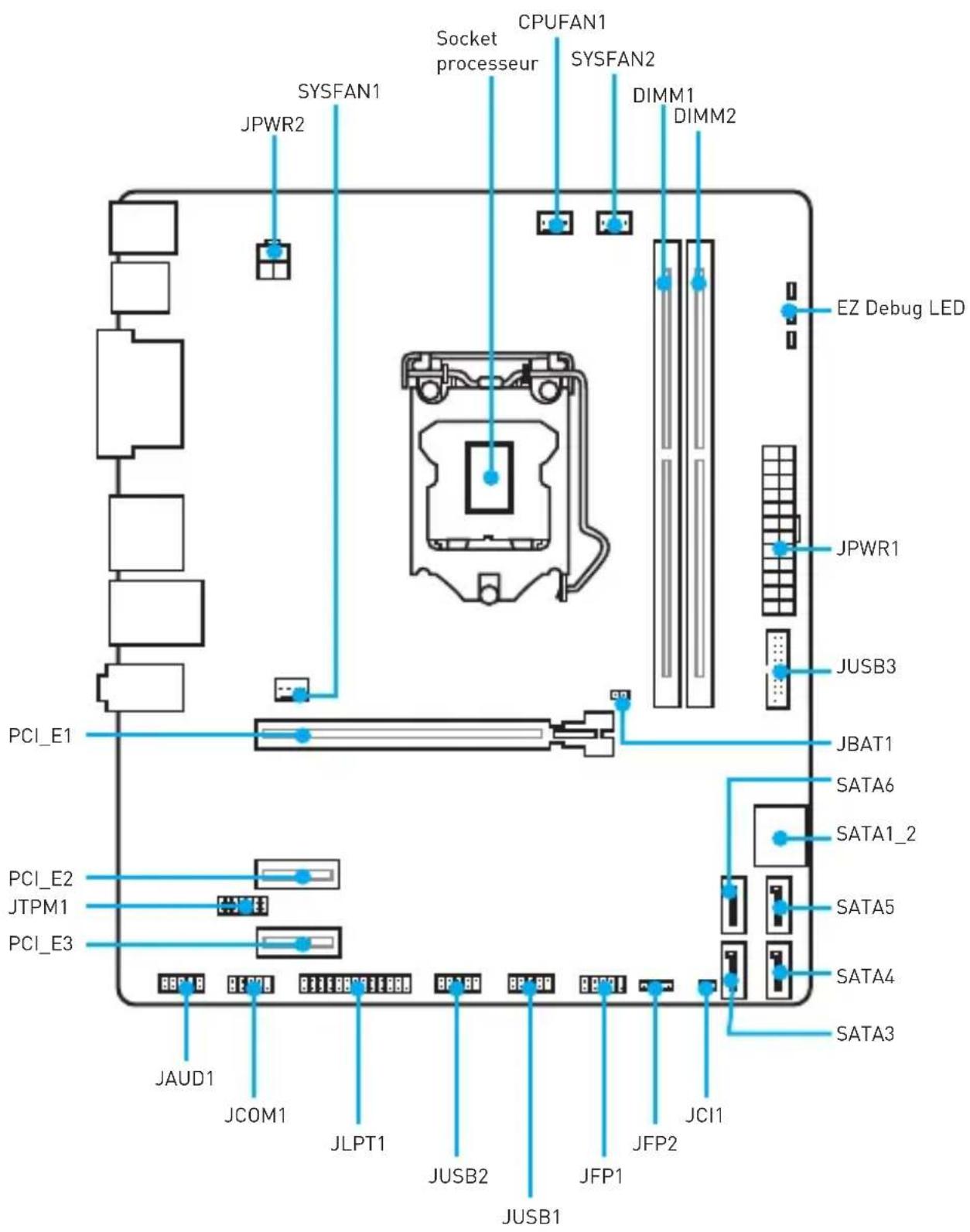

Vue d' ensemble des composants

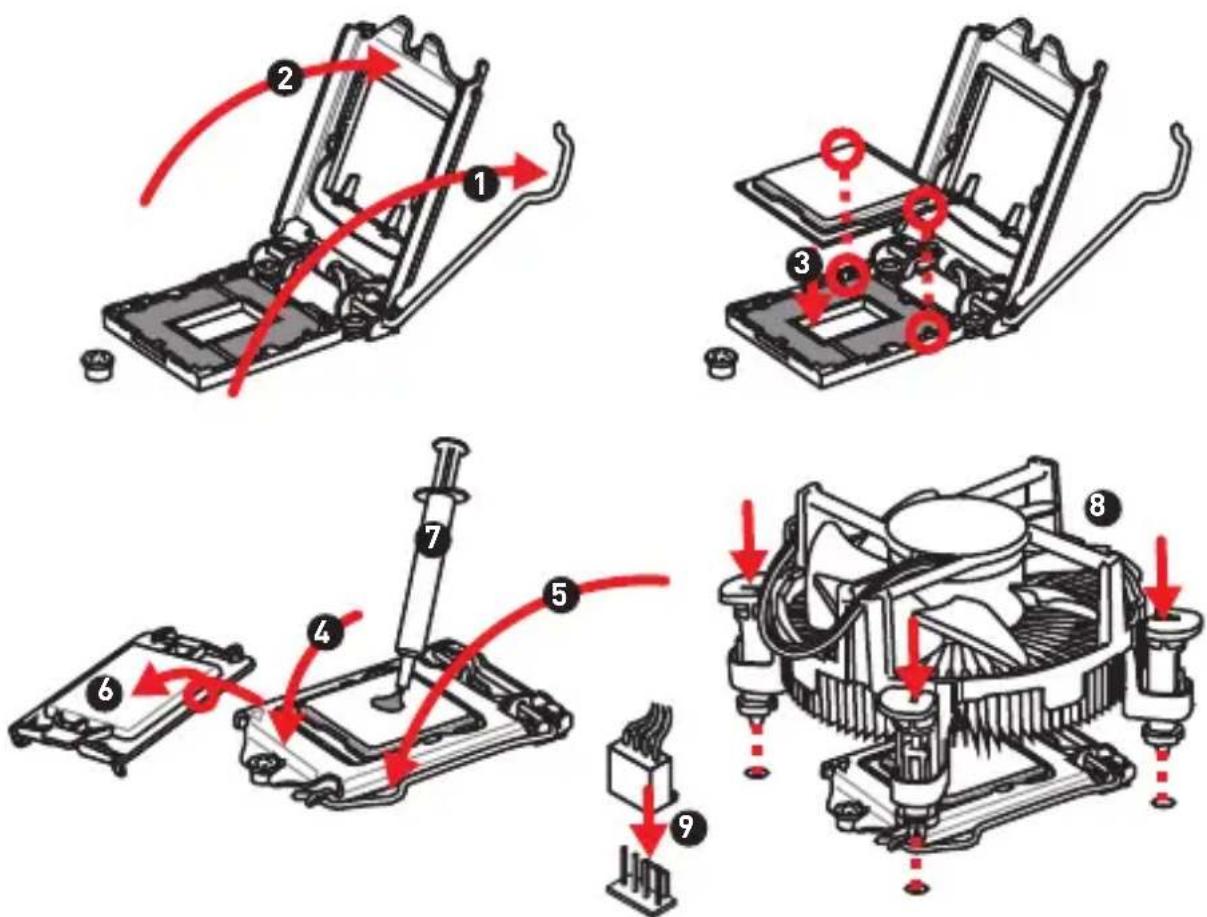

Socket processeur

Installer le CPU dans le socket du processeur comme indiqué ci-dessous.

Avant d'installer ou de retirer le processeur du socket, veillez à toujours débrancher le câble d' alimentation de la prise électrique.

Veuillez garder le capot de protection du processeur après l'installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n'acceptera pas les cartes mère dont le capot de protection aura été retiré.

Lors de l'installation d'un processeur, n'oubliez pas d'installer un ventilateur pour processeur. Un ventilateur de processeur est nécessaire pour protéger le processeur contre la surchauffe et maintenir la stabilité du système.

Assurez-vous de l'étanchéité entre le ventilateur et le processeur avant de démarrer votre système.

La surchauffe peut facilement endommager le processeur et la carte mère. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d' appliquer une couche de pâte thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d' améliorer la dissipation de la chaleur.

Quand le processeur n'est pas installé, protégez toujours les broches de l'emplacement du processeur avec le couvercle dédié.

Si vous avez achetez un processeur indépendamment du ventilateur, veuillez vous référer à la documentation dans le paquet du ventilateur pour plus d'informations concernant l'installation.

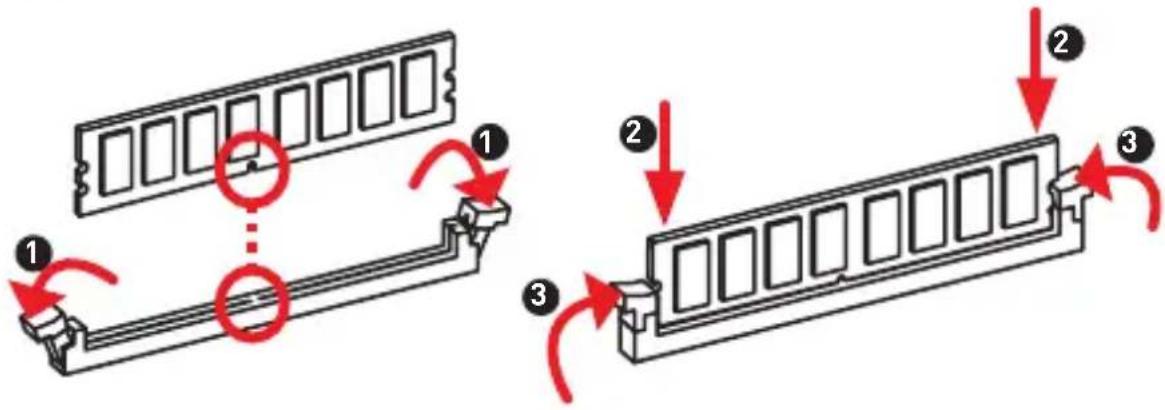

Slots DIMM

Insérer le module de mémoire dans l' emplacement DIMM comme indiqué ci-dessous.

Du fait des ressources utilisées par le chipset, la capacité de mémoire disponible est un peu moins élevée que celle installée.

Veuillez noter que la capacité maximum de la mémoire est de 4 Go ou moins pour le système d'exploitation Windows 32-bit du fait de la limitation de mémoire. Par conséquent, il est recommandé d'installer le système d'exploitation Windows 64-bit si vous voulez installer une mémoire de plus de 4 Go sur la carte mère.

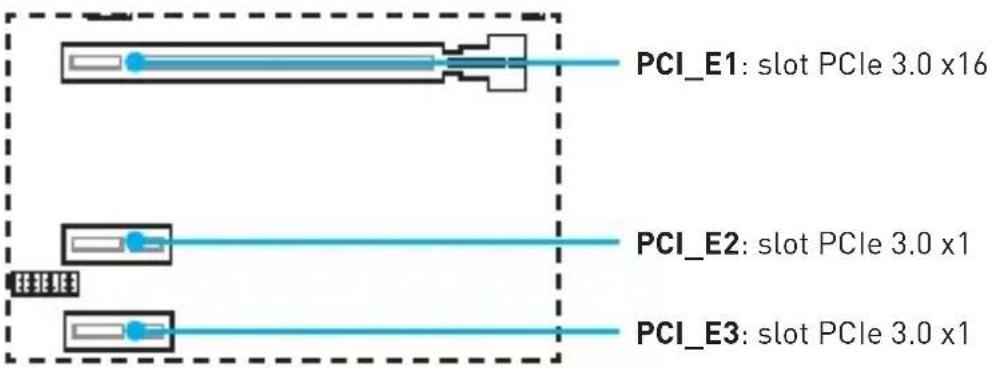

PCI\_E1\~3: Slots d'extension PCIe

Important

Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

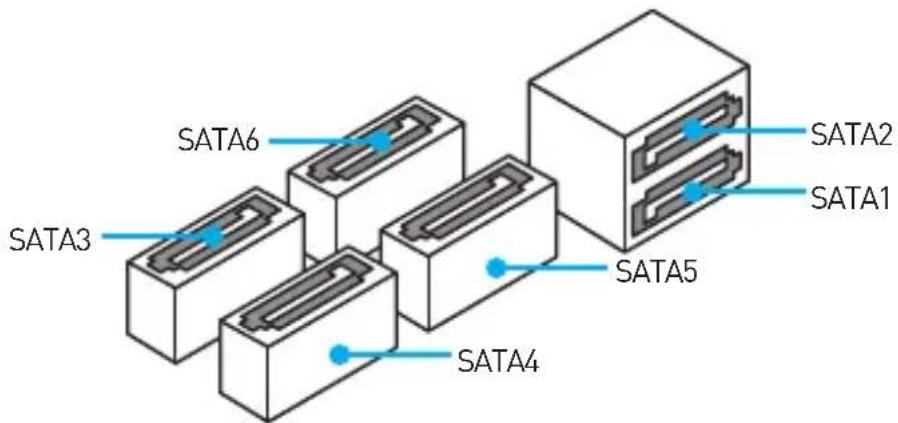

SATA1\~6: Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

Important

Veuillez ne pas plier le câble SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.

Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

JFP1, JFP2: Connecteurs de panneau avant

Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.

JPWR1\~2: Connecteurs d' alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

12 JPWR11	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

JPWR2	1	Ground 3 +12V
	2	Ground 4 +12V

Important

Veuillez vous assurer que tous les câbles d'alimentation sont branchés aux connecteurs adéquats afin garantir une opération stable de la carte mère.

JUSB1\~2: Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

	1	VCC	2	VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7 Ground 8 Ground
	9 No Pin 10			NC

Important

• Notez que les broches VCC et Terre doivent être branchées correctement afin d'éviter tout dommage sur la carte mère.
• Pour recharger votre tablette, smartphone ou autre périphérique par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI® SUPER CHARGER.

JUSB3: Connecteur USB 3.1 Gen1

Ce connecteur vous permet de relier un port USB 3.1 Gen1 sur le panneau avant.

Notez que les câbles d'alimentation et de terre doivent être branchés correctement afin d'éviter d'endommager la carte.

JAUD1: Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.

JCOM1: Connecteur de port série

Ce connecteur vous permet de relier un port série en option.

	1	DCD	2	SIN
	3	SOUT	4	DTR
	5	Ground	6	DSR
	7	RTS	8	CTS
	9	RI	10	No Pin

CPUFAN1, SYSFAN1\~2: Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode tension. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse. En mode tension, les connecteurs contrôlent la vitesse des ventilateurs en modifiant la tension. Par conséquent, quand vous branchez un ventilateur à 3 broches (Non-PWM) à un connecteur de ventilateur de mode PWM, la vitesse sera toujours maintenue à 100% et cela occasionnera du bruit.

Connecteurs pour ventilateurs en mode PWM Connecteurs pour ventilateurs en mode tension

1 CPUFAN1
1 Ground 2 +12V
3 Sense 4			Speed Control Signal

1 SYSFAN1/ SYSFAN2
1 Ground 2		Voltage Control
3 Sense 4 NC

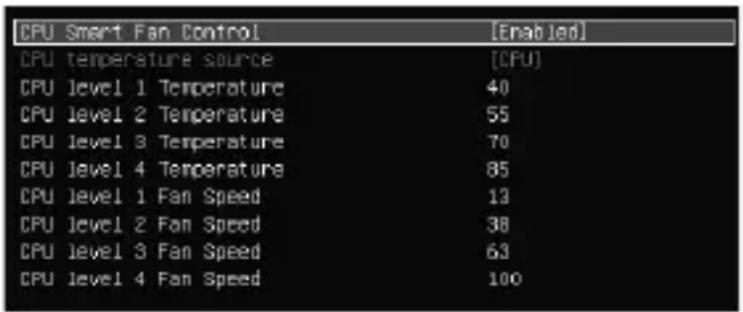

Contrôler la vitesse des ventilateurs

Il existe deux façons de gérer la vitesse des ventilateurs. La première est d' aller dans le BIOS puis Advanced, et ensuite Hardware Monitor. La seconde est d' utiliser l' application COMMAND CENTER.

Le sous-menu du BIOS Hardware Monitor vous permet d'ajuster la température et la vitesse du ventilateur correspondante.

L'application COMMAND CENTER offre des points de gradient de la vitesse du ventilateur qui vous permet d'ajuster la vitesse de ventilateur par rapport à la température du processeur.

JTPM1: Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d' informations.

	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10	No Pin
	11 LPC address & data pin3 12		Ground
	13 LPC Frame 14	Ground

JCI1: Connecteur intrusion châssis

Ce connecteur est relié à un câble d'interrupteur intrusion châssis.

Normal

(défaut)

Commencer l'activité

intrusion châssis

Utilisation du détecteur d' intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans le BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Entrée pour choisir Oui.
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'alerte à l'écran.

Réinitialisation de l'alerte intrusion châssis

1. Allez dans le BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion châssis).
2. Mettez Chassis Intrusion (Intrusion châssis) en Reset (Remettre).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Entrée pour choisir Oui.

JLPT1: Connecteur de port parallèle

Ce connecteur sert à connecter un support de port parallèle optionnel.

1 RSTB# 2 AFD# 3 PRND0
4 ERR# 5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN#		9 PRND3
10	Ground	11 PRND4	12 Ground
13	PRND5	14 Ground	15 PRND6
16	Ground	17 PRND7	18 Ground
19 ACK# 20 Ground		21 BUSY
22	Ground	23	PE	24	Ground
25	SLCT	26	No Pin

JBAT1: Cavalier clear CMOS (Réinitialisation BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de manière à nettoyer la mémoire CMOS.

Conserver les données (défaut)

Effacer CMOS/ Réinitialiser BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Eteignez l'ordinateur et débranchez le câble d'alimentation de la prise électrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pour environ 5-10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le câble d'alimentation à votre ordinateur et allumez-le.

EZ Debug LED: Indicateurs LED Debug

Ces LED indiquent l' état de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué.
DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué.
VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

Le BIOS est constamment mis à jour afin d'offrir de meilleures performances système. Par conséquent, la description peut différer selon la version de BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description des fonctions du BIOS.

Les photos ne sont données qu'à titre de référence et peuvent varier selon le produit que vous achetez.

Entrer dans l' interface Setup du BIOS

Pour entrer dans l'interface Setup du BIOS, vous pouvez suivre ces deux méthodes :

- Pendant le démarrage, lorsqu'apparaît le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" sur l'écran, veuillez appuyer sur la touche Suppr.

- Quand l'ordinateur est déjà en marche, vous pouvez utiliser l'application MSI FAST BOOT. Cliquez sur le bouton GO2BIOS puis sur OK. Le système redémarre et entre dans l'interface Setup du BIOS.

Cliquez sur G02BIOS

Touches de fonction

Touche	Fonction Touche Fonction
F1 Aide générale F4			Entrer dans le menu de réglages du processeur
F5	Entrer dans le menu Memory-Z	F6	Réinitialiser avec paramètres par défaut
F10	Sauvegarder les modifications et réglages*	F12	Prendre une capture d’ écran et la conserver dans le lecteur flash USB (au format FAT/ FAT32 uniquement).

* Lorsque vous appuyez sur F10, une fenêtre de confirmation apparaît et fournit l'information de modification. Choisissez entre Oui et Non pour confirmer.

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le Setup du BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Eteignez votre machine. Mettez-la hors tension en appuyant sur le bouton au dos de votre alimentation ou en débranchant le cordon de l'alimentation. Placez le cavalier Clear CMOS dans l'autre position possible pendant quelques secondes, puis remettez le en position d'origine.

Important

Veuillez vous référer à la section Cavalier Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur le lecteur flash USB.

Mettre le BIOS à jour :

1. Connectez le lecteur Flash USB contenant le profil à l'ordinateur.
2. Appuyez sur la touche Suppr pour entrer dans l'interface Setup du BIOS pendant le processus de POST.
3. Allez dans le BIOS > M-FLASH > Select one file to update BIOS and ME, choisissez un profil BIOS pour commencer la mise à jour du BIOS.
4. Une fois la mise à jour terminée, le système redémarrera.

Mettre le BIOS à jour avec Live Update 6

Avant la mise à jour :

Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.

Mettre le BIOS à jour :

1. Installez et lancez MSI LIVE UPDATE 6.
2. Choisissez Manual scan (Scan manuel).
3. Vérifiez la boîte MB BIOS et cliquez sur le bouton Scan.
4. Choisissez le MB BIOS et cliquez sur l'icône pour télécharger et installer la dernière version du BIOS.
5. Cliquez sur Suivant et choisissez le mode In Windows. Ensuite, cliquez sur Next (Suivant) et Start (Commencer) pour lancer la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Informations sur les logiciels

Installer Windows ^® 7/8.1/10

1. Allumez l' ordinateur.
2. Insérez le disque de Windows ^® 7/8.1/10 dans le lecteur optique.
   Remarque : Du fait des limites du chipset pendant l'installation de Windows® 7, les lecteurs optiques USB et les clés USB ne seront pas supportés.
3. Appuyez sur le bouton Restart du boîtier de l'ordinateur.
4. Pour Windows ^® 8.1/10, ne prenez pas cette étape en compte. Pour Windows ^® 7, accédez au menu Advanced > Windows OS Configuration > Windows 7 Installation et passez le menu en [activité], sauvegardez les modifications et redémarrez.
   Remarque : It est conseillé de brancher le clavier USB/la souris USB au port USB de gauche pendant l'installation du Windows® 7.
5. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu Boot Menu.
6. Choisissez le lecteur optique du Boot Menu.
7. Appuyez sur n'importe quelle touche lorsqu'apparaît le message (Press any key to boot from CD or DVD).
8. Suivez les instructions à l'écran pour installer Windows® 7/8.1/10.

Installer les pilotes

1. Allumez l' ordinateur sous Windows® 7/ 8.1/ 10.
2. Insérez le disque MSI ® Driver dans le lecteur optique.
3. L'outil d'installation apparaît automatiquement. Il trouvera et listera tous les pilotes dont vous avez besoin.
4. Cliquez sur le bouton Install.
5. L'installation des pilotes commence. Une fois terminée, il vous sera demandé de redémarrer.
6. Cliquez sur le bouton OK pour terminer.
7. Redémarrez votre ordinateur.

Installer les utilitaires

Avant d'installer les utilitaires, il faut compléter l'installation des pilotes.

1. Insérez le disque MSI ® Driver dans le lecteur optique.
2. L'outil d'installation apparaît automatiquement.
3. Cliquez sur l'onglet Utilities.
4. Choisissez les utilitaires que vous voulez installer.
5. Cliquez sur le bouton Install.
6. L'installation des utilitaires commence. Une fois terminée, il vous sera demandé de redémarrer.
7. Cliquez sur le bouton OK pour terminer.
8. Redémarrez votre ordinateur.

NOTE

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci... Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ
