感谢您购买了 MSI® B150M GAMING PRO 主板。本指南提供了主板布局，组件概述，BIOS 设置以及软件安装信息。

目录

安全信息....2

规格....3

后置 I/O 面板....5

LAN 端口 LED 状态表.....5

音频 7.1-通道配置 ..... 5

组件概述....6

CPU 底座 ..... 7

DIMM插槽 8

PCI_E1\~3: PCIe 扩展插槽.....8

SATA1\~6: SATA 6Gb/s 接口 ..... 9

JPWR1\~2: 电源接口 ..... 10

JUSB1\~2: USB 2.0 接口.....10

JUSB3: USB 3.1 Gen1 接口 ..... 11

JAUD1: 前置音频接口.....11

JCI1: 机箱入侵检测接口 ..... 13

JLPT1: 并行端头接口 ..... 14

JBAT1: 清除 CMOS (重启 BIOS) 跳线 ..... 14

EZ Debug LED: 侦错 LED 指示灯 ..... 14

BIOS 设置....15

进入 BIOS 设置....15

重启 BIOS....16

更新 BIOS....16

软件描述....17

安装 Windows ^® 7/8.1/10.....17

安装驱动 17

安装工具....17

安全信息

- 此包装中包含的组件有可能受到静电放电(ESD)损坏。请遵守以下注意事项，以确保成功组装计算机。

• 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。
• 拿起主板时请手持主板边缘，避免触及主板的敏感组件。

- 当拿取主板时,建议佩戴静电放电(ESD)腕带,以防止静电损坏其配置。如果 ESD 腕带无法使用,请在拿取主板前通过接触其它金属物体释放自身的静电。

• 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。
• 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。

- 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害到使用者。

• 在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。
• 安装或拆卸计算机任何组件之前，请首先关闭电源并从电源插座上拔下电源线。
• 保留本用户指南以供将来参考。
  本主板须远离湿气。
• 在电源供应器连接到电源插座之前，请确保您的插座提供了电源供应器上额定相同的指定电压。
• 将电源线摆放在不会被人踩到的地方，不要在电源线上放置任何物品。
• 须留意在主板上所有的警告标示。
• 发生下列任一状况时，请将本主板交由维修人员检查：

有液体渗透至计算机内。
主板暴露于水气当中。
主板不工作，或您依照使用指南后仍无法让本主板工作。
主板会掉落且损坏。
主板有明显的破损痕迹。

- 切勿将主板放置于摄氏60度(华氏140度)以上的环境中,以免主板损坏。

规格

CPU	支持LGA1151封装第六代Intel®CoreTMi3/i5/i7处理器,和Intel®Pentium®以及Celeron®处理器
芯片组 Intel	®B150芯片
内存	2个DDR4内存插槽,支持高达32GB支持DDR4 2133 MHz双通道内存架构*请参考ww.msi.com网站,了解内存兼容的详细信息。
扩展插槽	1个PCIe 3.0 x16插槽2个PCIe 3.0 x1插槽
板载显卡	1个HDM端口,支持最大分辨率为4096x2160@24Hz,2560x1600@60Hz1个DVI-D端口,支持最大分辨率为1920x1200@60Hz1个VGA端口,支持最大分辨率为1920x1200@60Hz
存储	Intel®B150芯片6个SATA 6Gb/s端口
USB	Intel®150芯片8个USB 3.1 Gen1 [SuperSpeed USB]端口(6个后置面板端口,通过内部USB接口可使用2个端口)4个USB 2.0 (High-speed USB)通过内部USB接口可使用端口
音频	RealteALC887解码芯片7.1-声道高清音频
LAN 1个Intel I219V千兆网络控制器
后置面板接口	1个PS/2键盘端口1个PS/2鼠标端口6个USB 3.1 Gen1端口1个DVI-D端口1个HDN端口1个VGA端口1个LAN(RJ45)端口3个音频插孔

转下一页

接上一页

内部接口	1个24-pin ATX主电源接口1个4-pin ATX 12V电源接口6个SATA 6Gb/s接口2个USB 2.0接口(支持附加的4个USB 2.0端口)1个USB 3.1 Gen1接口(支持附加的2个USB 3.1 Gen1端口)1个4-pin CPU风扇接口2个4-pin系统风扇接口1个前置面板音频接口2个前置面板接口1个TPM模组接口1个串行端头接口1个并行端头接口1个机箱入侵检测接口1个清除CMOS跳线
I/O接口 NUVOTON NCT6793D 控制器芯片
硬件监控	CPU/系统温度检测CPU/系统风扇速率检测CPU/系统风扇速率控制
尺寸规格	m-ATX尺寸规格9.6英寸x8.1英寸(24.3厘米x20.6厘米)
BIOS功能	1个64 Mb flashUEFI AMI BIOSACPI 5.0, PnP 1.0a, SM BIOS 2.8多国语言
软件	驱动程序COMMAND CENTERLIVE UPDATE 6更新软件快速启动SUPER CHARGERGAMING APP微星云虚拟内存盘Intel小型企业基本信息微星 GAMING网卡管理器第三代 SteelSeriesEngine开放式广播软件英特篮尊调试实用程序Nortd保障Google 浏览器 Google 工具栏, Google 云端硬盘CPU-Z

后置 I/O 面板

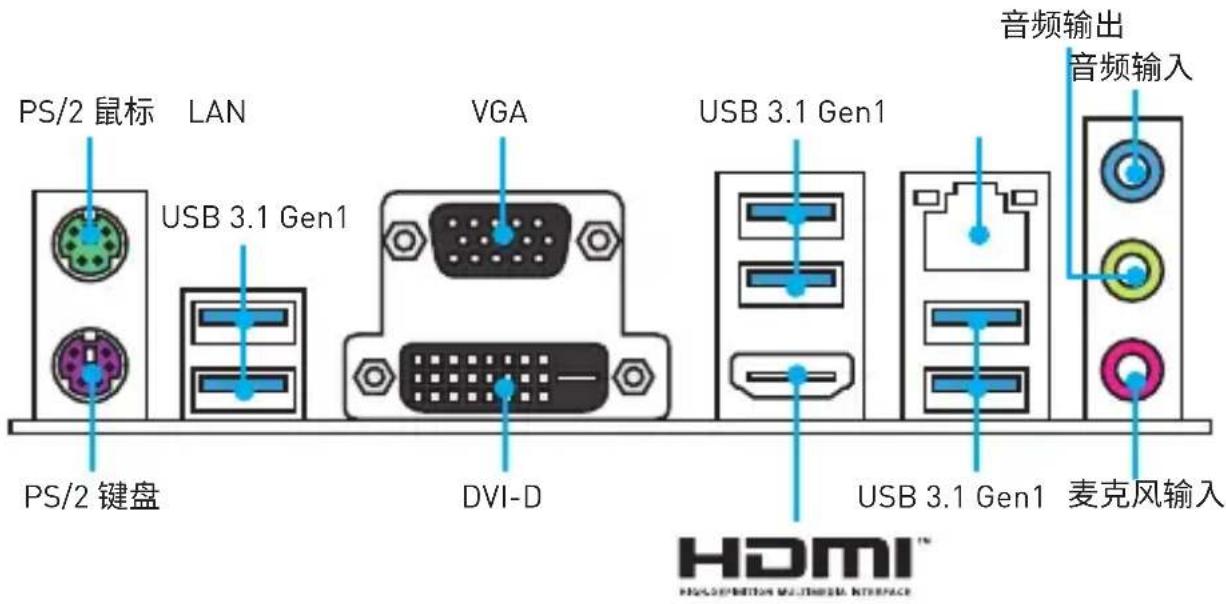

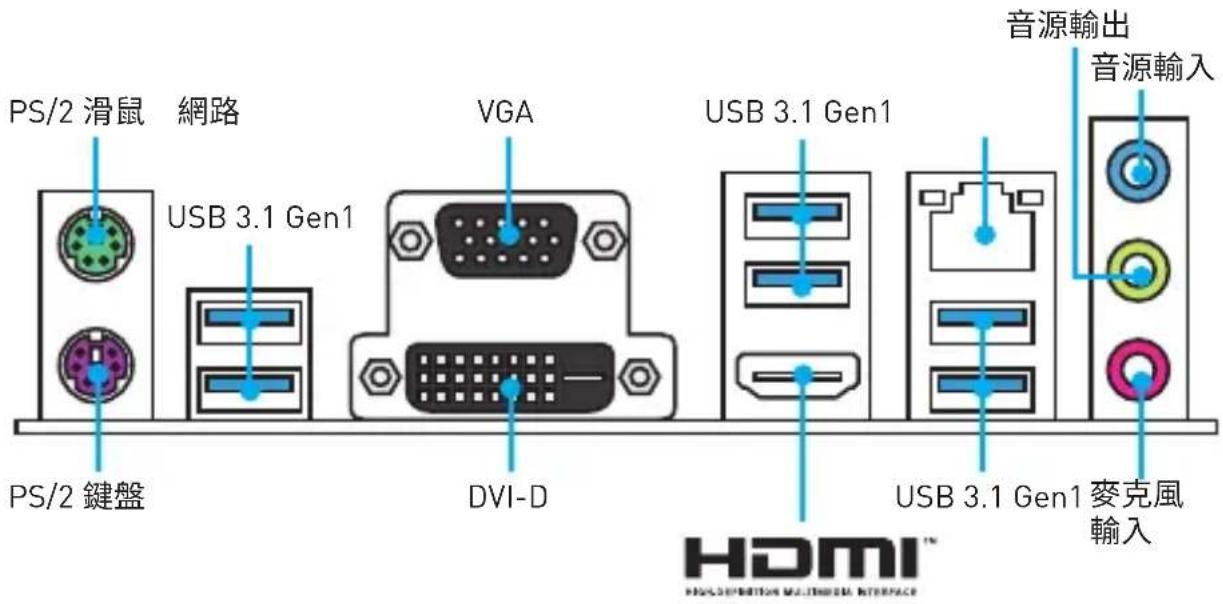

PS/2 鼠标 LAN USB 3.1 Gen1 VGA PS/2 键盘 DVI-D USB 3.1 Gen1 音频输出 音频输入 USB 3.1 Gen1 USB 3.1 Gen1 麦克风输入 HDMI™ HOSKIMENTAL SOFTWARE SERVICE

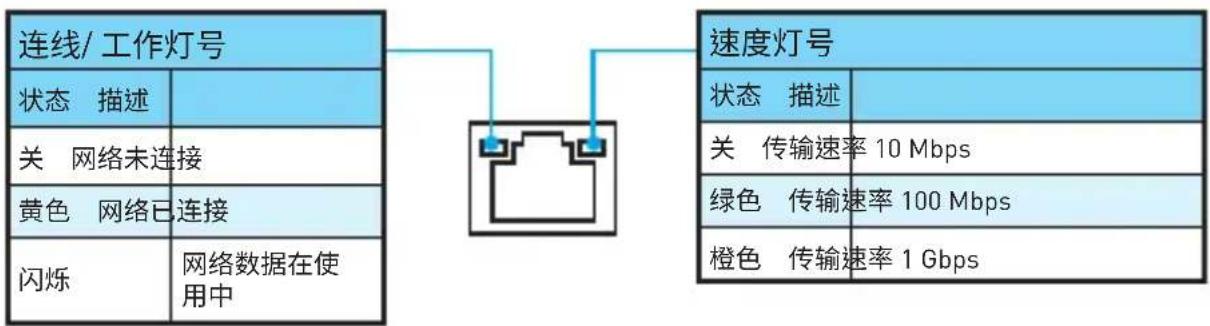

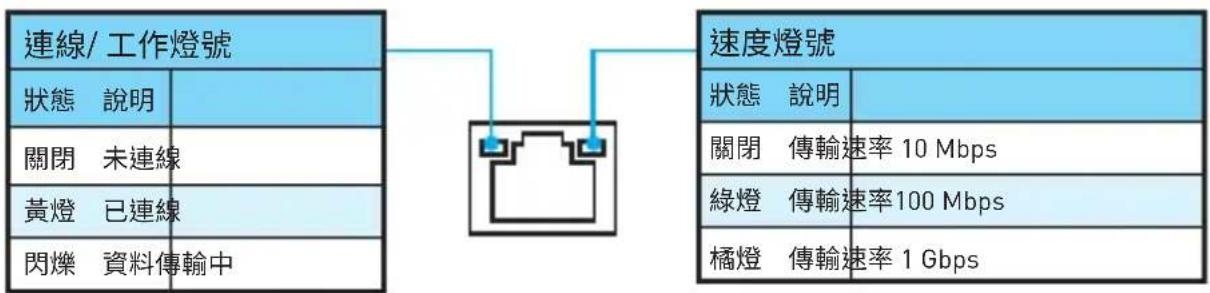

LAN 端口 LED 状态表

音频 7.1-通道配置

若要配置 7.1-声道音频输出,您必须连接前置音频 I/O 模块 JAUD1 接口,并按照以下步骤操作。

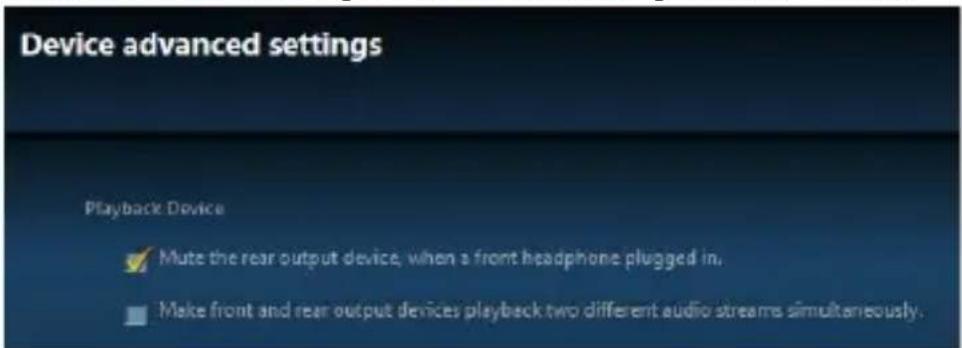

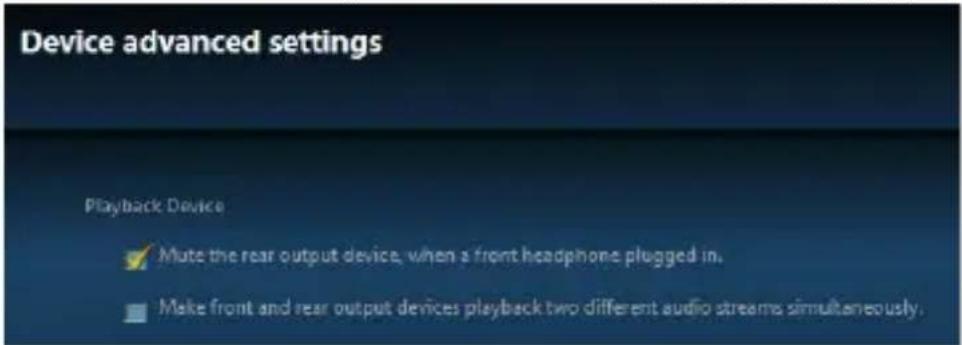

1. 单击 Realtek HD Audio Manager > Advanced Settings 图标来打开下面的对话框。

1. 选择 Mute the rear output device, when a front headphone plugged in (当前置耳机插好时，请选择静音后置输出设备。)
2. 请将扬声器插头插入后置及前置 I/O 面板上的音频插孔。当您插入设备至音频插孔时，会弹出对话窗口询问您当前连接的是哪一个设备。

组件概述

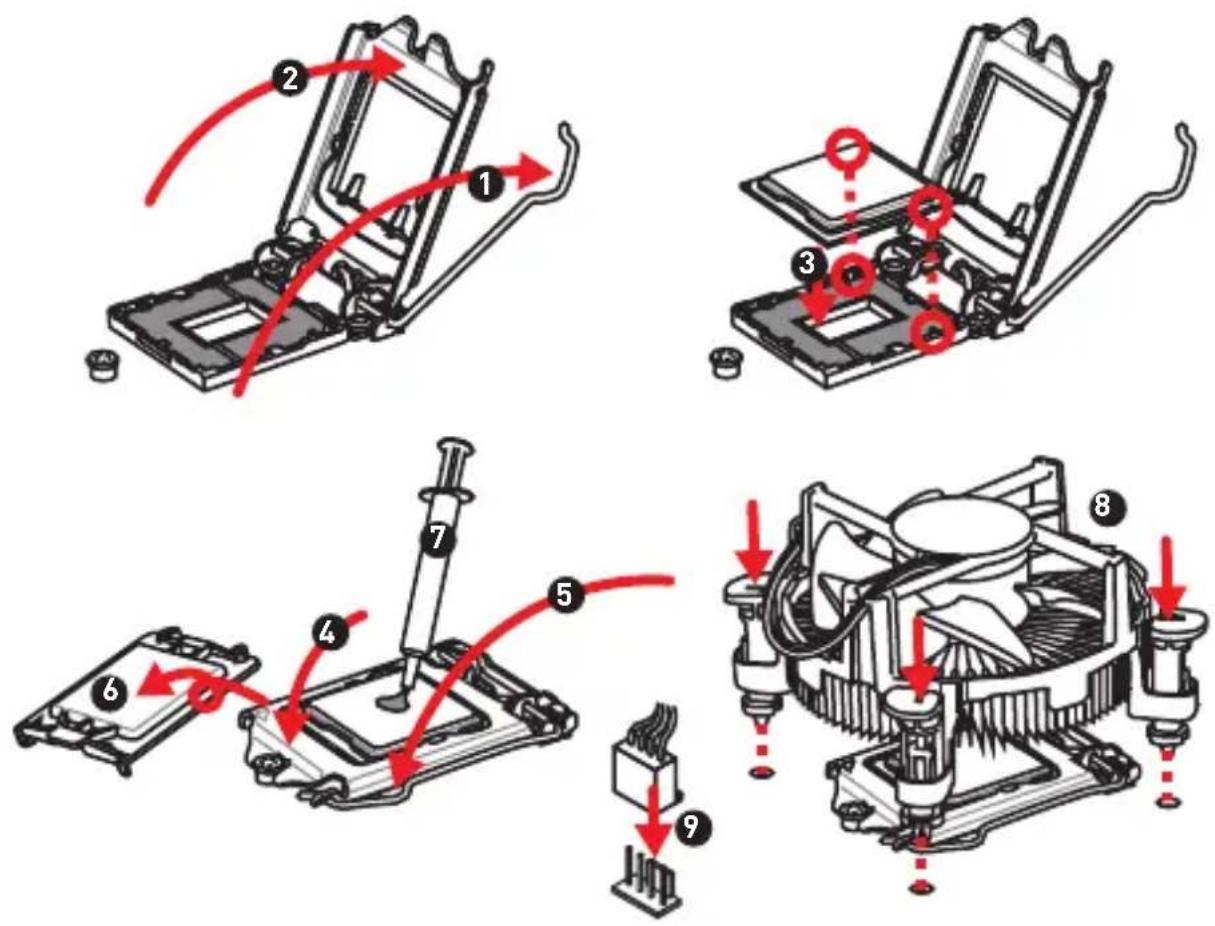

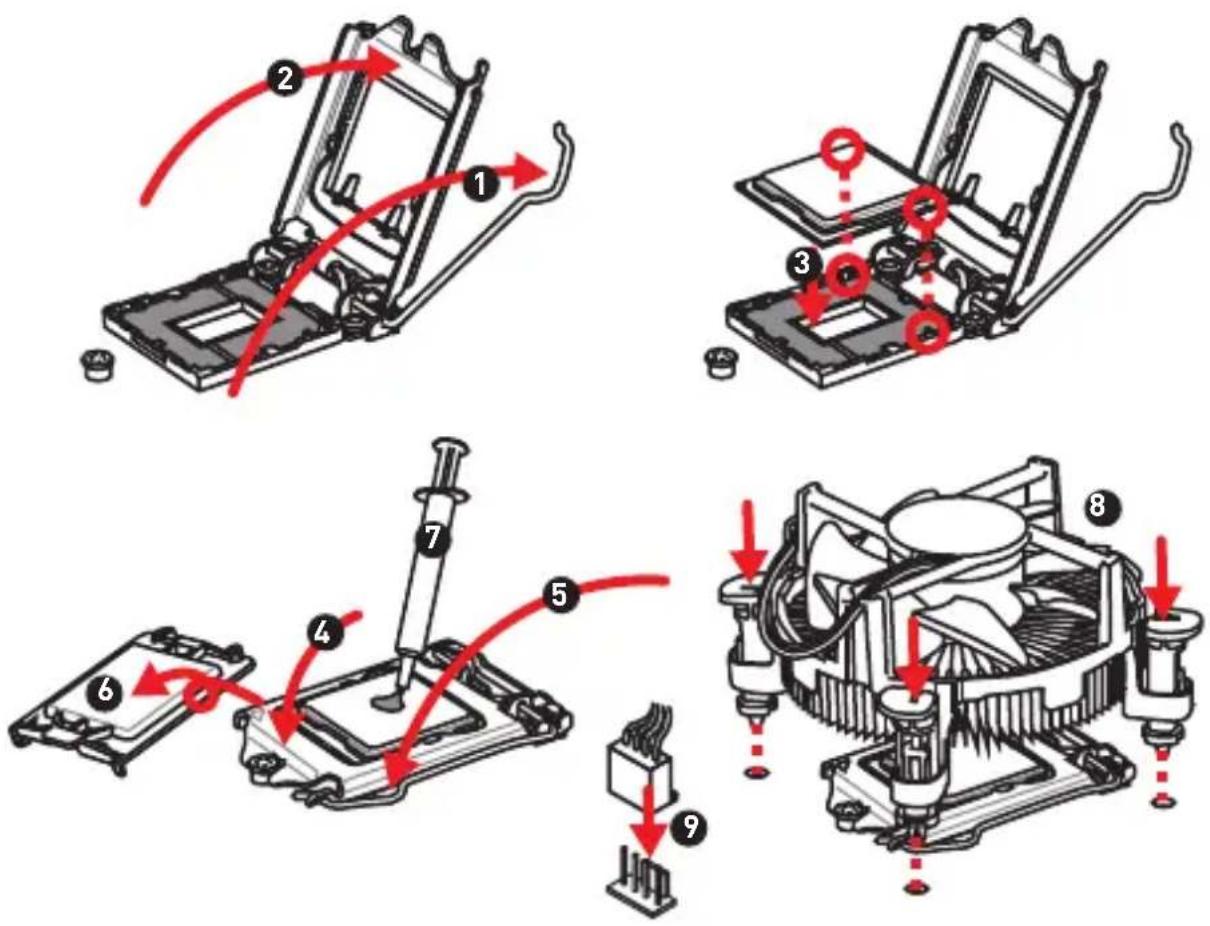

将 CPU 安装至 CPU 底座，请如下图示。

安装或移除 CPU 前,请务必拔下电源插座上的电源线。

安装完成处理器后请保留 CPU 保护盖。微星将要求授权的 (RMA) 在处理退货验证需要主板上附带 CPU 底座上的保护盖。

当您安装 CPU 时,请确认已安装好 CPU 风扇。对防止过热和维护系统的稳定性 CPU 风扇是非常必要的。

确认在系统启动前 CPU 风扇已经牢固的粘贴在 CPU 上。

温度过热会严重损害 CPU 和主板, 请务必确认所使用的降温风扇始终能够正常工作,保护 CPU 以免过热烧毁。确认, 您已在 CPU 和散热片之间抹了一层平滑的散热硅胶(或热胶带)以增加散热。

只要 CPU 尚未安装,请把塑料保护盖覆盖在 CPU 底座上,以避免底座针脚受损。

如果您购买了一个独立 CPU 的散热片/冷却器, 详细安装请参考散热片/冷却器包装内的说明书。

DIMM 插槽

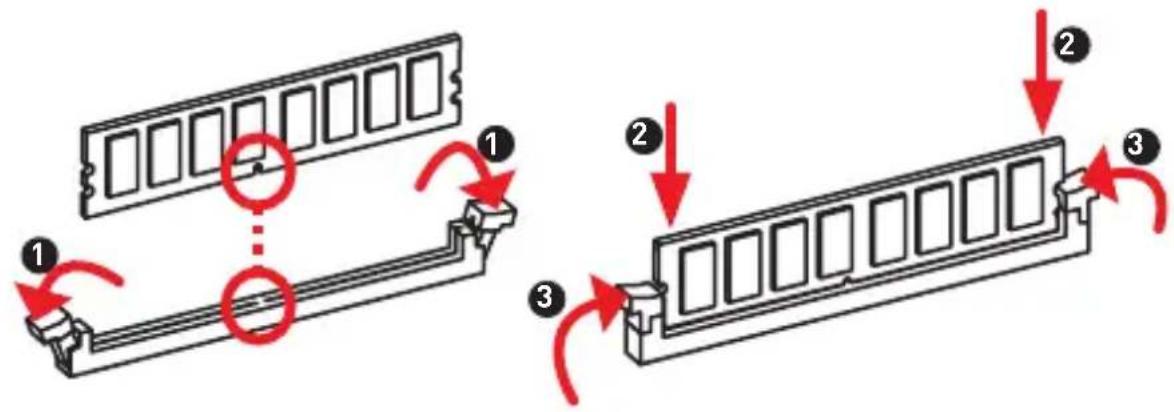

将安装内存模块插入至 DIMM 插槽，请如下图示。

- 由于芯片组资源使用，内存可用的容量将会比安装的用量少一点。

- 请注意,由于32位Windows操作系统内存地址的限制,内存寻址的最大容量为4GB或更少。因此,如果您想安装超过4GB的内存在主板上,我们建议建议您安装64位的Windows操作系统。

PCI\_E1\~3: PCIe 扩展插槽

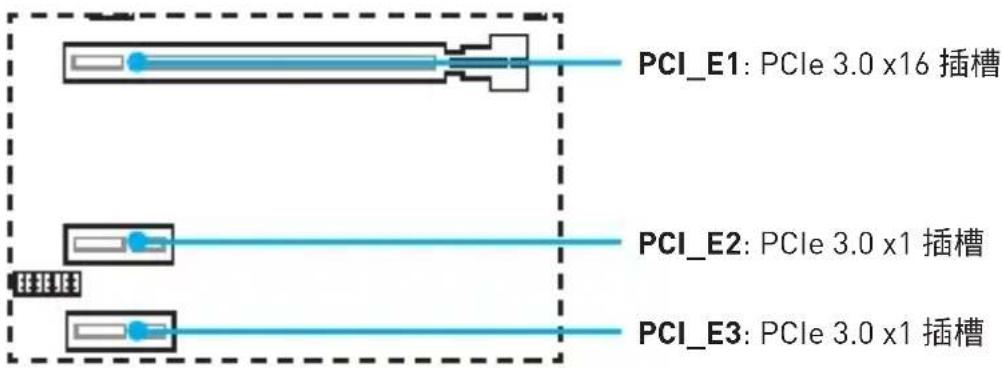

PCI_E1: PCIe 3.0 x16 插槽 PCI_E2: PCIe 3.0 x1 插槽 PCI_E3: PCIe 3.0 x1 插槽

注意

当添加或移除扩展卡时，请先关闭电源并且栋电源插座中拔下电源线。查看关于扩展卡的文档以便检查必要附件的硬件和软件变化。

SATA1\~6: SATA 6Gb/s 接口

这些接口是串行 SATA 6Gb/s 界面接口。每个接口可以连接一个 SATA 设备。

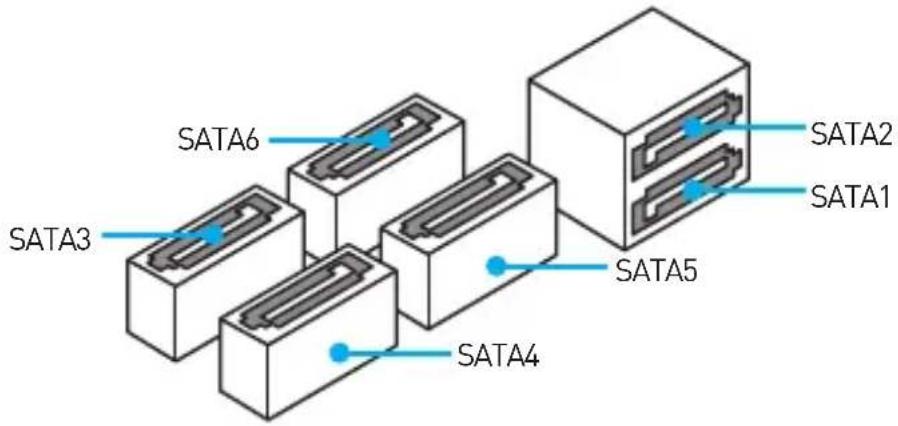

SATA6 SATA3 SATA5 SATA4 SATA2 SATA1

注意

• 请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。
• SATA 线的两端有相同的插口, 然而, 为了节省空间建议连接扁平接口端在主板上。

JFP1, JFP2: 前置面板接口

这些接口连接前置面板上的开关和 LED 灯。

这些接口允许您连接一个 ATX 电源供应器。

12 JPWR11	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground
3 JPWR21	1 Ground 3 +12V
	2 Ground 4 +12V

注意

确认所有电源线都以正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。

这些接口允许您连接前置面板上的 USB 2.0 端口。

	1	VCC	2	VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7 Ground 8 Ground
	9 No Pin 10			NC

注意

• 请注意，VCC 和接地针脚必须正确连接以避免可能的损坏。
• 为了将您的 iPad, iPhone 和 iPod 通过 USB 端口进行充电, 请安装 MSI® SUPER CHARGER 实用程序。

JUSB3: USB 3.1 Gen1 接口

此接口允许您连接前置面板上的 USB 3.1 Gen1 端口。

请注意,电源和接地针脚必须正确连接以避免可能的损坏。

JAUD1: 前置音频接口

此接口允许您连接前置面板上音频插孔。

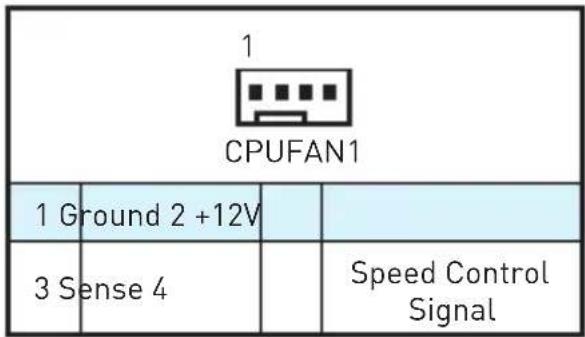

风扇接口可分为 PWM (脉冲宽度调制) 模式和电压模式。PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。电压模式风扇接口通过改变电压控制风扇速率。因此，当您将一个 3 针脚 (非-PWM) 风扇插入到 PWM 模式风扇接口时，风扇速率将始终保持在 100%，并且可能有噪声。

PWM 模式风扇接口 电压模式风扇接口

1 CPUFAN1
1 Ground 2 +12V
3 Sense 4			Speed Control Signal

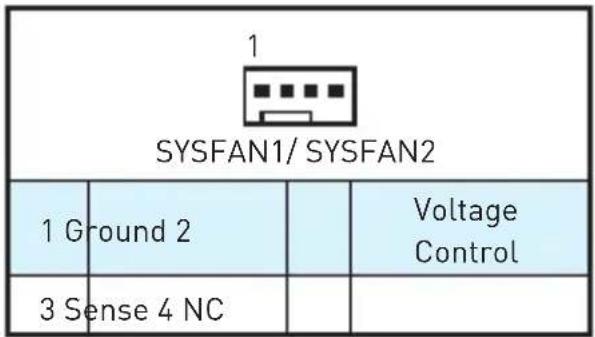

1 SYSFAN1/ SYSFAN2
1 Ground 2		Voltage Control
3 Sense 4 NC

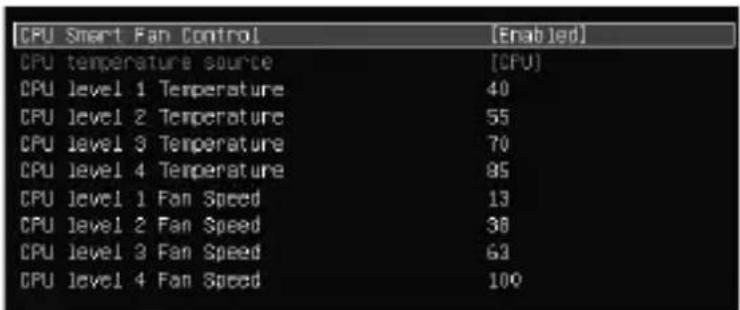

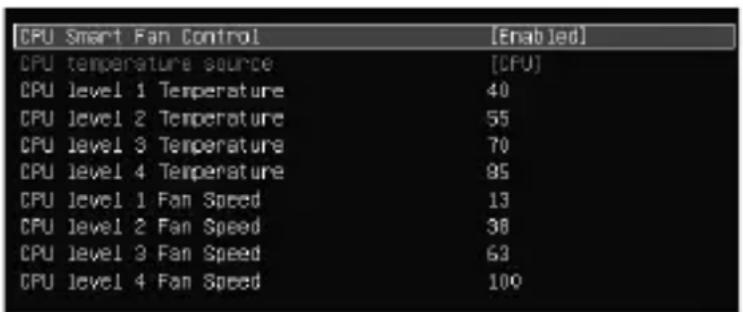

控制风扇速率

有两种方法来控制风扇速率。一种是去 BIOS > Advanced > Hardware Monitor。另一种是使用 COMMAND CENTER 应用程序。

BIOS 硬件监视器此菜单允许您设置温度等级以及相应的风扇速率等级。

COMMAND CENTER 提供风扇速率渐变梯度点, 允许您以 CPU 的温度来调节风扇速率。

JTPM1: TPM 模组接口

此接口用来连接 TPM (安全平台模组) 模组。请参考 TPM 安全平台手册以获得更多细节和用法。

	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10 No Pin
	11 LPC address & data pin3 12		Ground
	13 LPC Frame 14	Ground

JCI1: 机箱入侵检测接口

此接口允许您机箱入侵检测开关电线相连。

正常

[默认]

触发机箱入侵检测情况下

使用机箱入侵检测器

1. JCI1 接口连接机箱上的机箱入侵检测开关/传感器。
2. 合上机箱盖。
3. 转到 BIOS > Security > Chassis Intrusion Configuration。
4. 设置 Chassis Intrusion 为 Enabled。
5. 按 F10 保存并退出, 然后按 Enter 键选择 Yes。
6. 当计算机开启时,一旦打开机箱盖,将会在屏幕上显示一个警告信息。

重设机箱入侵警告

1. 转到 BIOS > Security > Chassis Intrusion Configuration。
2. 设置 Chassis Intrusion 为 Rese。
3. 按 F10 保存并退出, 然后按 Enter 键选择 Yes。

JLPT1: 并行端头接口

此接口允许您连接可选并行端口可用插槽。

1 RSTB# 2 AFD# 3 PRND0
4 ERR# 5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN#		9 PRND3
10	Ground	11 PRND4	12 Ground
13	PRND5	14 Ground	15 PRND6
16	Ground	17 PRND7	18 Ground
19 ACK# 20 Ground		21 BUSY
22	Ground	23	PE	24	Ground
25	SLCT	26	No Pin

JBAT1: 清除 CMOS (重启 BIOS) 跳线

主板上有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。

保留数据

(默认)

清除 CMOS/重启

BIOS

重启 BIOS 为默认值

1. 关闭计算机电源，并拔下电源插头。
2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。
3. 移除 JBAT1 上的跳线帽。
4. 插上电源插头并开启计算机电源。

EZ Debug LED: 侦错 LED 指示灯

LED 指示灯在主板中的状态。

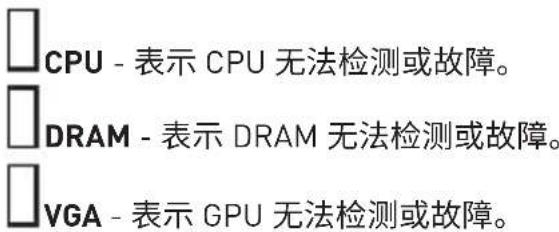

CPU - 表示 CPU 无法检测或故障。 DRAM - 表示 DRAM 无法检测或故障。 VGA - 表示 GPU 无法检测或故障。

BIOS 设置

在正常情况下，默认值设置为系统稳定提供最佳性能。您应该始终保持默认设置，以避免可能出现的系统损坏或故障，除非您熟悉 BIOS 启动。

注意

为了获得更好的系统性能,BIOS 项目描述不断更新。因此,这些描述可能有些稍微的不同,仅供参考。您也可以参考 BIOS 项目描述的帮助信息面板。

本章中的图片仅供参考,可能与您所购买的产品而有差异。

进入 BIOS 设置

请参考以下方法进入 BIOS 设置。

• 在开机程序中, 当屏幕上出现 Press DEL key to enter Setup Menu, F11 to enter Boot Menu 信息, 按下 Delete 键。

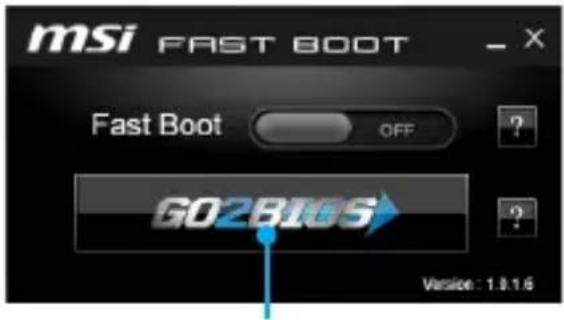

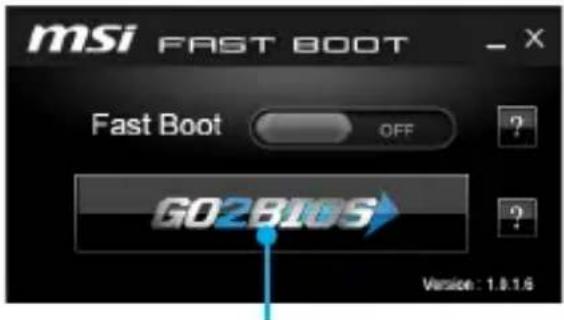

• 使用 MSI FAST BOOT 应用程序。点击 GO2BIOS 按钮并选择 OK。该系统将重新启动并直接进入 BIOS 设置。

msi FAST BOOT Fast Boot OFF GO2BIOS Version: 1.0.1.6

点击 G02BIOS

功能键

按键	功能 按键 功能
F1 主题帮助 F4 进入 CPU 规格菜单
F5 进入 Memory-Z 菜单 F6 载入优化		设置默认值
F10	保存更改并重新启动*	F12	采取截图并将其保存到 USB 启动盘中 (仅适用于 FAT/ FAT32 格式)。

* 当您按下 F10 时, 会出现一个确认窗口, 它提供了变更信息。请依您需求选择 Yes 或 No。

重启 BIOS

您可能需要还原默认的 BIOS 设置来解决某些问题。有几种方法来重启 BIOS:

• 转到 BIOS，然后按 F6 载入优化设置默认值。
• 短路主板上的清除 CMOS 跳线。

注意

请参考清除 CMOS 跳线部分, 以了解重启 BIOS 的相关信息。

更新 BIOS

使用 M-FLASH 更新 BIOS

更新前：

请从 MSI 的网站下载符合您主板型号的更新 BIOS 文件。然后将 BIOS 文件保存到 USB 启动盘中。

更新 BIOS：

1. 插入内有欲更新文件的 USB 启动盘到计算机上。
2. 重新启动系统, 然后在 POST 过程中按 Del 键进入 BIOS 设置。
3. 转到 BIOS > M-FLASH > Select one file to update BIOS and ME, 选择一个 BIOS 文件执行 BIOS 更新过程。
4. 刷新 100% 完成后，系统将重启。

使用 Live Update 6 更新软件更新 BIOS

更新前：

请确认已安装 LAN 驱动程序以及正确设置因特网连接。

更新 BIOS：

1. 安装并运行 MSI LIVE UPDATE 6 更新软件。
2. 选择 Manual scan。
3. 点选 MB BIOS 选项并点击 Scan 按钮。
4. 选择 MB BIOS 和点击 ↓ 图标下载并安装更新的 BIOS 文件。
5. 单击 Next 并选择 Windows mode。然后单击 Next 以及 Start 来开始更新 BIOS。
6. 刷新 100% 完成后，系统将自动重启。

软件描述

安装 Windows® 7/8.1/10

1. 启动计算机电源。
2. 将 Windows ^® 7/8.1/10 光盘放入您的光驱中。

注意: 由于芯片组的限制, 在安装 Windows ^® 7 的过程中, 不支持 USB 光驱以及 U 盘。

1. 按下计算机上的 Restart 按钮。

2. 对于 windows 8.1/10, 则跳过此步。对于 Windows 7, 进入 BIOS 菜单 Advanced > Windows OS Configuration > Windows 7 Installation 以及设置为启用, 然后保存更改并重启。

注意: 当安装 Windows 7 时, 我们建议将您的 USB 键盘/USB 鼠标插入到在最左侧 USB 端口上。

1. 计算机 POST (开机自我测试) 过程中按 F11 键进入启动菜单。

2. 选择从菜单中启动光驱。

3. 当屏幕显示 Press any key to boot from CD or DVD... 信息时按住任意键。

4. 按照屏幕上的指示操作安装 Windows ^® 7/8.1/10。

安装驱动

1. 启动您的计算机进入 Windows ^® 7/8.1/10。

2. 将 MSI ^® 驱动光盘放入您的光驱中。

3. 安装界面将会自动出现以及弹出一个对话框将列出所有必需的驱动程序。

4. 点击 Install 按钮。

5. 软件安装开始进行。完成安装后将提醒您重启。

6. 点击 OK 按钮完成安装。

7. 重新启动您的电脑。

安装工具

在安装工具前，您需要先完成驱动的安装。

1. 将 MSI ^® 驱动光盘放入您的光驱中。
2. 安装界面将会自动出现。
3. 点击 Utilities 选项卡。
4. 选择您需要安装的工具。
5. 然后点击 Install 按钮。
6. 工具安装开始进行。完成安装后将提醒您重启。
7. 再点击 OK 按钮完成安装。
8. 重新启动您的电脑。

NOTE

感謝您購買 MSI® B150M GAMING PRO 主機板。本使用指南提供有關主機板配置、元件一覽、BIOS 設定及軟體安裝。

目錄

安全說明....2

主機板規格....3

背板 5

網路連接埠 LED 燈狀態表....5

元件總覽....6

CPU 腳座 7

記憶體插槽 8

PCI_E1\~3:PCIe 擴充插槽....8

SATA1\~6:SATA 6Gb/s 插孔....9

JFP1, JFP2:前面板插孔....9

JPWR1\~2:電源接頭....10

JUSB1\~2:USB 2.0 插孔.....10

- 本包裝內所含的組件可能因靜電 (ESD) 受到損壞。請務必依循以下指示，以確保能成功組裝電腦。

- 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。

- 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。

- 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。

若未安裝主機板，請務必將其存放於靜電屏蔽的容器中或置於防靜電桌墊上。

- 開機之前，請先確認主機板上方或機殼內，無任何鬆脫的螺絲或其他金屬組件。

• 安裝完成再開機，以免損壞組件或傷到使用者。以免損壞組件或傷到使用者。

若在安裝步驟中需要任何協助，請與通過認證的電腦工程師連繫。

在安裝或移除任何組件前，請務必先將電源供應器關閉，並將電源線由插座拔除。

請妥善保存本使用手冊，以便日後參照。

• 務必讓本主機板遠離潮濕與濕氣。

- 將電源供應器連接到插座前，請先確認電源插座供電之伏特數與電源供應器標示的數值相同。

請將電源線纜放置於不會受到踩踏的位置，並請不要將任何物體擺放於電源線纜之上。

請務必留意主機板所發出的任何警語或警示。

若發生以下任何情況，請將主機板送交服務人員進行檢查：

液體滲入電腦。

主機板暴露於潮濕環境。

主機板運作異常，或無法依使用手冊讓主機板回復正常運作。

主機板摔落且受損。

主機板出現明顯破損。

- 請勿將本主機板放置於 60^ (140°F) 以上的環境，否則主機板可能損壞。

主機板規格

支援處理器	支援第6代Intel®CoreTM i3/i5/i7處理器,以及腳位LGA1151的Intel®Pentium®和Celeron®處理器
晶片組 Intel	®B150 晶片組
支援記憶體	2條DDR4記憶體插槽,最高支援總容量32GB支援 DDR4 2133 MHz雙通道記憶體架構*有關記憶體相容性資訊請參考www.msi.com.
擴充插槽	1個PCIe 3.0 x16插槽2個PCIe 3.0 x1插槽
內建顯示卡	1個HDN連接埠,支援最高解析度4096x2160@24Hz,2560x1600@60Hz1個DVI-D連接埠,支援最高解析度1920x1200@60Hz1個VGA連接埠,支援最高解析度1920x1200@60Hz
儲存	Intel®B150 晶片組6個或SATA 6Gb/s連接埠
USB	Intel®150 晶片組8個USB 3.1 Gen1 (SuperSpeed USB)連接埠(6個位於背板,2個由板載USB接頭提供)4個USB 2.0 (High-speed USB)連接埠,由板載USB接頭提供)
音效	RealteALC887 解碼晶片7.1聲道高音質音效
網路 1個Intel I21	9V Gigabit 網路控制器
背板接頭	1個PS/2鍵盤連接埠1個PS/2滑鼠連接埠6個USB 3.1 Gen1連接埠1個DVI-D連接埠1個HDN連接埠1個VGA連接埠1個網路(RJ45)連接埠3個音訊插孔

接下頁

承上頁

內建接頭	1個24-pin ATX主電源接頭1個4-pin ATX 12V電源接頭6個SATA 6Gb/s接頭(選配)2個USB 2.0接頭(可另支援4個USB 2.0連接埠)1個USB 3.1 Gen1接頭(可另支援2個USB 3.1 Gen1連接埠)1個4-pin CPU風扇接頭2個4-pin系統風扇接頭1個面板音效接頭2個系統面板接頭1個TPM模組接頭1個序列接頭1個平行接頭1個機殼開啟接頭1個清除CMOS功能跳線
I/O控制器 NUVOTON NCT6793D控制晶片
硬體監視器	處理器/系統溫度偵測處理器/系統風扇速度偵測處理器/系統風扇速度控制
尺寸	m-ATX9.6×8.1英吋(24.3×20.6公分)
BIOS功能	1x 64 Mb flashUEFI AMI BIOSACPI 5.0, PnP 1.0a, SM BIOS 2.8多國語
軟體	驅動程式COMMAND CENTERLIVE UPDATE 6FAST BOOTSUPER CHARGERGAMING APPM-CLOUDRAMDISKIntSmall Business BasicsGAMING LAN MANAGERSteelSeriesEngine 3Open Broadcaster SoftwareIntExtreme Tuning UtilityNortoSecurityGoogle Chrom Google工具列、Google雲端硬碟CPU-Z

背板

PS/2 滑鼠 網路 VGA USB 3.1 Gen1 USB 3.1 Gen1 PS/2 鍵盤 DVI-D USB 3.1 Gen1 音源輸出 音源輸入 麥克風 輸入 HDMI™ HOSSEMICON MOUNTED INTERFACE

網路連接埠 LED 燈狀態表

7.1 聲道音效設置

要設置 7.1 聲道音效，請先將前音效 I/O 模組接到 JAUD1 插孔，再依以下步驟設置。

1. 點選 Realtek HD Audio Manager > Advanced Settings 開啟以下對話窗。

1. 選擇 Mute the rear output device, when a front headphone plugged in (當前置機插好，後置輸出裝置靜音)。
2. 將喇叭插入後置及面板的音效插孔。您將任一裝置插入音效插孔，會跳出詢問目前連接裝置的對話窗。

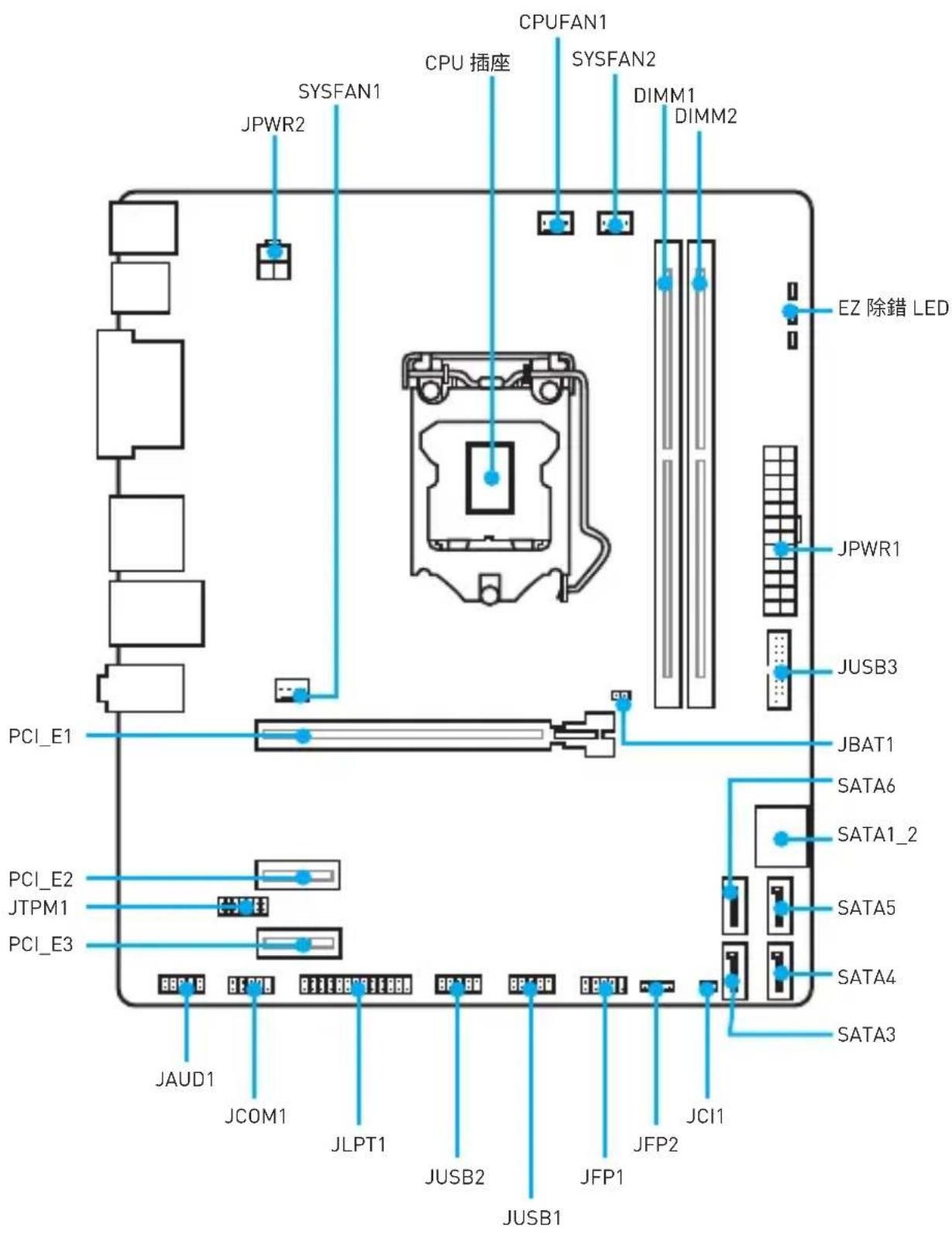

元件總覽

CPU 插座 CPUFAN1 SYSFAN1 JPWR2 JPWR1 DIMM1 DIMM2 EZ 除錯 LED JSPFAN2 JUSB3 PCI_E1 JBAT1 SATA6 JCOM1 JLPT1 JUSB2 JFP1 JCI1 JCPFAN1 JCPFAN2 PCI_E2 JTPM1 PCI_E3 JAUD1 JCOM1 JLPT1 JUSB2 JFP2 JCPFAN3 SATA1_2 SATA5 SATA4 SATA3

CPU 腳座

請如下圖所示將 CPU 裝入 CPU 腳 座。

請務必先將電源線由電源插座移除，再安裝或取下中央處理器。

CPU 安裝後，仍請將 CPU 腳座的保護蓋留存。日後若需送修主機板，腳座上必須裝有保護蓋，才符合微星的 Return Merchandise Authorization (RMA) 要求，以保固維修主機板。

安裝 CPU，請務必在上方裝散熱器。CPU 須裝有散熱器才能避免過熱，並維持系統穩定。

務必確認 CPU 已與散熱器緊密地結合，再啟動電腦系統。

溫度過高會嚴重損壞 CPU 和系統。請確保散熱器正常運作，以免 CPU 過熱。請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。

若 CPU 未安裝在主機板上，請務必將 CPU 腳座的保護蓋裝回腳座上。

如果您選購的是獨立包裝的處理器與散熱器/風扇，請參閱散熱器/風扇包裝內的文件，以了解詳細的安裝方式。

記憶體插槽

請如下圖所示將記憶體模組裝入 DIMM 插槽。

因晶片資源的配置，可用的記憶體容量將略少於您安裝至主機板上的記憶體總容量。請注意：在32位元的Windows作業系統中，因記憶體位址限制，可設定位址的最大記憶體模組為4GB以下；因此，如果您要在本主機板上安裝4GB以上的記憶體，建議安裝64位元的Windows作業系統。

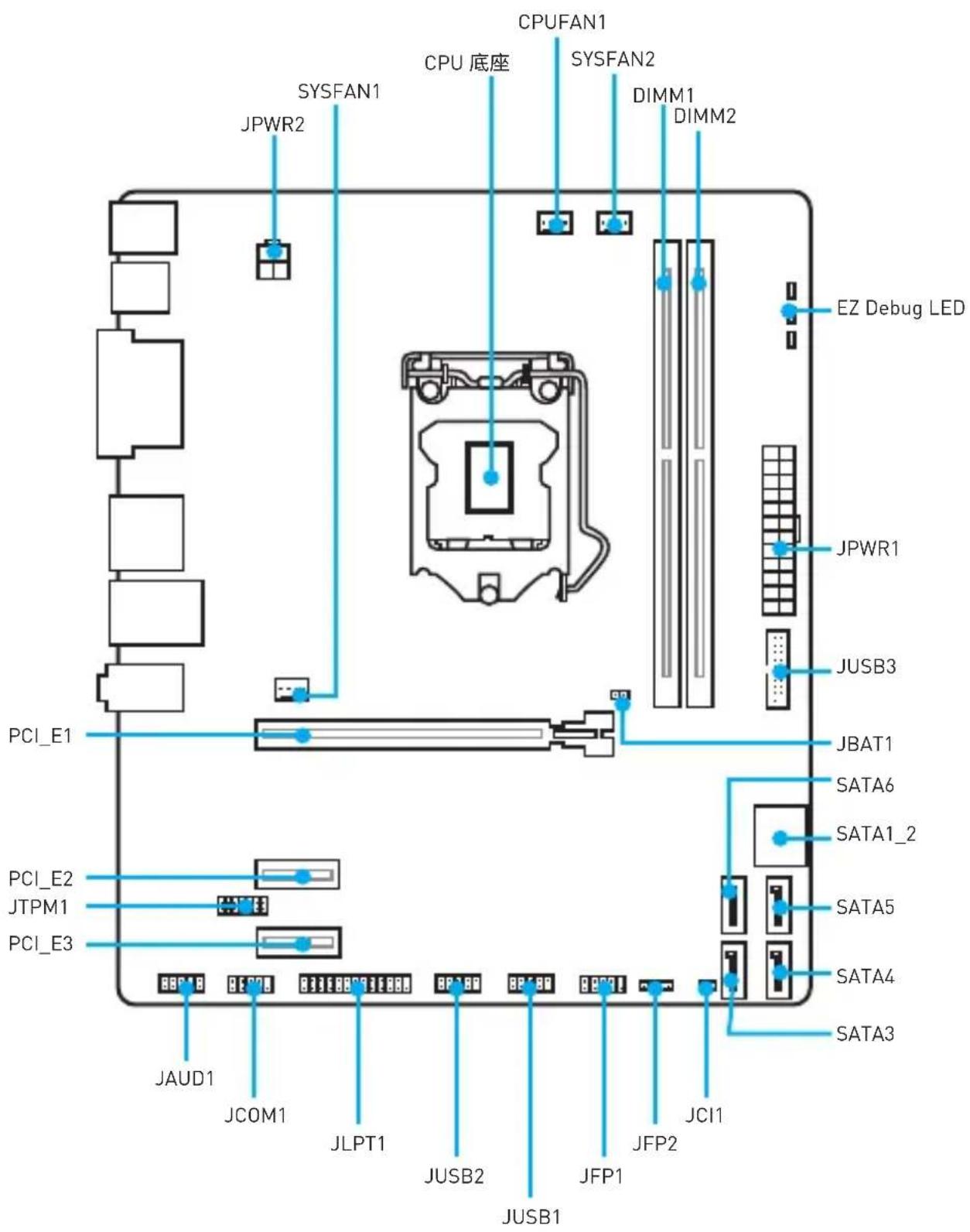

PCI\_E1\~3：PCIe 擴充插槽

PCI_E1: PCIe 3.0 x16 插槽 PCI_E2: PCIe 3.0 x1 插槽 PCI_E3: PCIe 3.0 x1 插槽

重要

新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，檢查使用擴充卡所需變更的軟硬體設定。

SATA1\~6：SATA 6Gb/s 插孔

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

SATA6 SATA3 SATA5 SATA4 SATA2 SATA1

重要

請勿摺疊 SATA 排線超過 90 度，以免傳輸資料時產生錯誤。

SATA 纜線的兩端皆有相同的纜線插頭。建議將平頭端接到主機板，以節省空間。

JFP1, JFP2: 前面板插孔

這些接頭用於連接前面板的開關和 LED 指示燈。

這些插孔能讓您連接 ATX 電源供應器。

12 JPWR11	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

3 JPWR2	1	Ground 3 +12V
	2	Ground 4 +12V

重要

請確認所有電源排線，皆已穩固連接到適當的 ATX 電源供應器，確保主機板穩定操作。

JUSB1\~2:USB 2.0 插孔

這些插孔能讓您連接前面板的 USB 2.0 連接埠。

	1	VCC	2	VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7 Ground 8 Ground
	9 No Pin 10			NC

重要

• 請注意，VCC 和接地針腳必須正確連接，以免造成組件受損。
• 若要使用 USB 連接埠充電 iPad、iPhone 和 iPod，請安裝 MSI® SUPER CHARGER 程式。

JUSB3 : USB 3.1 Gen1 接頭

此接頭用於連接前面板的 USB 3.1 Gen1 連接埠。

請注意，電源和接地針腳必須正確連接，以免造成組件受損。

JAUD1: 前置音效插孔

本插孔能連接前面板的音訊插孔。

風扇電源接頭可分為脈寬調變 (PWM) 模式和電壓模式。PWM 模式風扇插孔提供恆定 12V 輸出，並可透過速度控制訊號調整風扇速度。電壓模式插孔會變更電壓，藉此控制風扇速度。因此若您將 3 針腳(非 PWM)風扇插入到 PWM 模式風扇插孔，風扇速度會維持在 100%，噪音會比較明顯。

PWM 模式風扇電源接頭

1 CPUFAN1 1 Ground 2 +12V 3 Sense 4 Speed Control Signal

電壓模式風扇電源接頭

1 SYSFAN1/ SYSFAN2 1 Ground 2 Voltage Control 3 Sense 4 NC

控制風扇速度

有兩種方法可管理風扇速度。第一個方法是前往 BIOS > Advanced > Hardware Monitor。另一個方法是使用 COMMAND CENTER 應用程式。

BIOS Hardware Monitor 子選單讓您依風扇速度來調整對應溫度等級。 COMMAND CENTER 提供風扇速度梯度點，可讓您依據 CPU 溫度調整風扇速度。

JTPM1：TPM 模組接頭

此接頭用於連接可信賴平台模組 (TPM)。請參閱 TPM 安全平台手冊瞭解更多詳情。

	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10	No Pin
	11 LPC address & data pin3 12		Ground
	13 LPC Frame 14	Ground

JCI1: 機殼開啟接頭

此接頭可連接機殼開啟開關排線。

一般

(預設值)

觸動機殼開啟事件

使用機殼開啟偵測器

1. 連接 JCI1 插孔和機殼上的機殼開啟開關／感測器。
2. 關閉機殼蓋。
3. 前往 BIOS > Security > Chassis Intrusion Configuration°
4. 將 Chassis Intrusion 設定為 Enabled。
5. 按下 F10 儲存並離開，然後按下 Enter 鍵選擇是。
6. 若機殼蓋再次開啟，電腦啟動後畫面上會出現警告訊息。

重設機殼開啟警告

1. 前往 BIOS > Security > Chassis Intrusion Configuration°
2. 將 Chassis Intrusion 設定為 Reset°
3. 按下 F10 儲存並離開，然後按下 Enter 鍵選擇是。

JLPT1: 平行埠接頭

您可利用此接頭連接含支架的選用平行埠。

1 RSTB# 2 AFD# 3 PRND0
4 ERR# 5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN#		9 PRND3
10	Ground	11 PRND4	12 Ground
13	PRND5	14 Ground	15 PRND6
16	Ground	17 PRND7	18 Ground
19 ACK# 20 Ground		21 BUSY
22	Ground	23	PE	24	Ground
25	SLCT	26	No Pin

板載 CMOS 記憶體是由主機板上的電池供電，可用來儲存系統組態資料。若要清除系統組態，請設定跳線清除 CMOS 記憶體。

保留資料

(預設值)

清除 CMOS/

重設 BIOS

重設 BIOS 至預設值

1. 關閉電腦電源並拔除電源線
2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒
3. 將跳接器蓋從 JBAT1 上取出
4. 插入電源線並開啟電腦電源

EZ 除錯 LED: 除錯 LED 指示燈

這些 LED 代表主機板的狀態。

CPU - 代表未偵測到 CPU 或 CPU 故障。

DRAM - 代表未偵測到 DRAM 或 DRAM 故障。

VGA - 代表未偵測到 GPU 或 GPU 故障。

BIOS 設定

預設值提供最佳效能，可在一般情況下達到系統穩定度。除非您熟悉 BIOS 設定，否則請務必使用預設值，以免系統受損或開機失敗。

重要

BIOS 項目會持續更新達到更優異的系統效能。因此，說明內容可能會與最新的 BIOS 稍微不同，因此僅供參考。您亦可參閱 HELP 資訊面板取得 BIOS 項目說明。

本週節的圖片僅供參考，可能與您所購買的產品有所不同。

進入 BIOS 設定

請參考以下方法，進入 BIOS 設定畫面。

• 開機過程中出現 Press DEL key to enter Setup Menu, F11 to enter Boot Menu 訊息時，請按 Delete 鍵進入設定功能表。
• 使用 MSI FAST BOOT 應用程式。按一下 GO2BIOS 按鈕然後選擇確認。系統會重新開機並直接進入 BIOS 設定畫面。

msi FAST BOOT Fast Boot OFF GO2BIOS Version: 1.0.1.6

按一下 G02BIOS

功能鍵

按鍵	功能 按鍵 功能
F1 一般說明 F4 進入 CPU 規格功能表
F5 進入 Memory-Z 功能表 F6 載入最		佳化預設值
F10 儲存變更與重設* F12			截圖並儲存至 USB 隨身碟中(僅限 FAT/ FAT32 格式)。

* 按下 F10 後，會出現確認視窗提供修改資訊。選擇是或否，確認您的選擇。

重設 BIOS

您可能會需要將 BIOS 復原為出廠預設值，以解決部份特定問題。有多種方法可重設 BIOS：

• 前往 BIOS，然後按 F6 載入最佳化預設值。
• 將主機板上的清除 CMOS 功能跳接器短路。

重要

請參考清除 CMOS 跳線的段落，以查閱重置 BIOS 的相關資訊。

更新 BIOS

用 M-FLASH 更新 BIOS

更新前：

請從 MSI 網站下載符合您主機板型號的最新的 BIOS 檔案。然後將 BIOS 檔案存到 USB 隨身碟。

更新 BIOS：

1. 將內含更新檔的 USB 隨身碟插入電腦。
2. 重新開啟系統，然後在 POST 期間按下 Del 鍵進入 BIOS 設定。
3. 前往 BIOS > M-FLASH > Select one file to update BIOS and ME，選擇執行 BIOS 更新程序的 BIOS 檔案。
4. 刷新進度 100% 完成後，系統會重新啟動。

確保已經安裝網路驅動程式，且已正確設定網際網路連線。

更新 BIOS：

1. 安裝並開啟 MSI LIVE UPDATE 6。
2. 選取手動掃描。
3. 勾選 MB BIOS 核取方塊，然後按一下 Scan(掃描) 按鈕。
4. 選取 MB BIOS 然後按一下圖示，下載並安裝最新的 BIOS 檔案。
5. 按一下 Next(下一步)，然後選擇在 Windows 模式中。接著按下一步以及開始，就會開始更新 BIOS。
6. 刷新進度 100% 完成後，系統會自動重新啟動。

軟體說明

安裝 Windows® 7/8.1/10

1. 啟動電腦。
2. 將 Windows ^® 7/8.1/10 光碟置入到光碟機。

註:因晶片組限制，在 Windows ^® 7 安裝過程期間不支援 USB 光碟機或 USB 隨身碟。

1. 按電腦機殼上的重新啟動按鈕。
2. 若是 Windows 8.1/10，請略過此步驟。若使用 Windows 7，請進入 BIOS 功能表進階 > Windows OS 設定 > Windows 7 安裝，並設定項目將其啟用、儲存變更，然後重新啟動。

註:建議您在安裝 Windows 7 時,將 USB 鍵盤／USB 滑鼠插入到最左邊的 USB 連接埠。

1. 在電腦開機自我測試 (POST) 期間按 F11 鍵進入開機功能表。
2. 在開機功能表中選擇光碟機。
3. 畫面顯示 Press any key to boot from CD or DVD... 訊息時按任意鍵。
4. 依照畫面指示，安裝 Windows ^® 7/8.1/10。

安裝驅動程式

1. 啟動電腦進入 Windows ^® 7/8.1/10。
2. 將 MSI ^® 驅動程式光碟置入到光碟機。
3. 安裝程式會自動出現，然後尋找並列出所有必要的驅動程式。
4. 按一下安裝按鈕。
5. 接著會開始進行軟體安裝，完成會要求您重新啟動電腦。
6. 按一下確定按鈕完成。
7. 重新啟動電腦。

安裝公用程式

安裝公用程式前，務必完成驅動程式安裝。

1. 將 MSI ^® 驅動程式光碟置入到光碟機。
2. 安裝程式會自動出現。
3. 按一下公用程式標籤。
4. 選擇您要安裝的公用程式。
5. 按一下安裝按鈕。
6. 接著會開始進行公用程式安裝，完成會要求您重新啟動電腦。
7. 按一下確定按鈕完成。
8. 重新啟動電腦。

NOTE

本表格依据 SJ/T 11364 的规定编制。

0: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求，但所有部件都符合欧盟RoHS要 求。

* 印刷电路板组件: 包括印刷电路板及其构成的零部件。
**电池本体上如有环保使用期限标识，以本体标识为主。
■上述有毒有害物质或元素清单会依型号之部件差异而有所增减。
■ 產品部件本体上如有环保使用期限标识，以本体标识为主。
