MODE D'EMPLOI PRO X870-P WIFI MSI

Guide d' utilisation

Table des matières

Démarrage rapide....4

Caractéristiques ....17

Fonctions spéciales ....21

Contenu 22

Connecteurs du panneau arrière 23

Tableau d' état LED du port LAN 24

Connexion des prises audio 24

Installation de l'antenne.... 26

Vue d' ensemble des composants ....27

Socket CPU.... 28

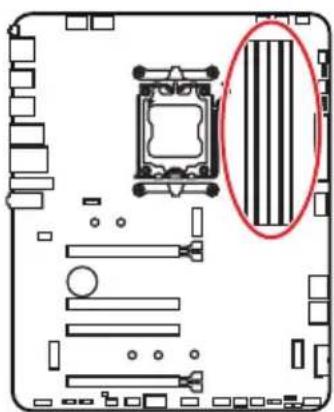

Slots DIMM DDR5.... 30

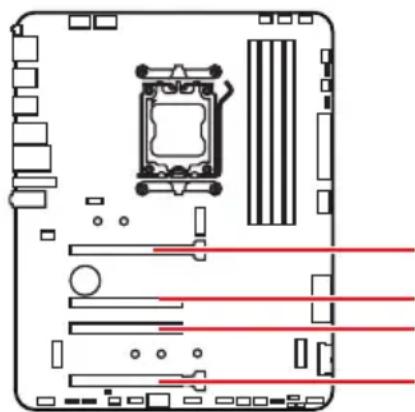

PCI_E1\~4 : Slots d' extension PCIe 32

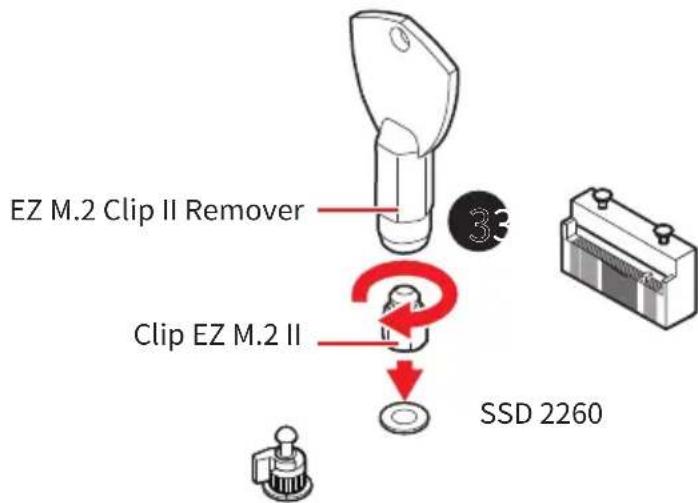

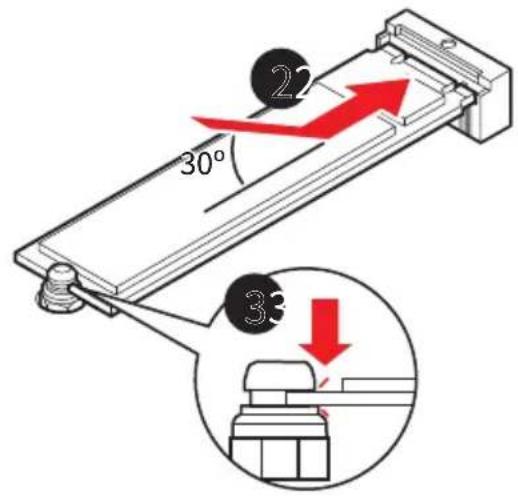

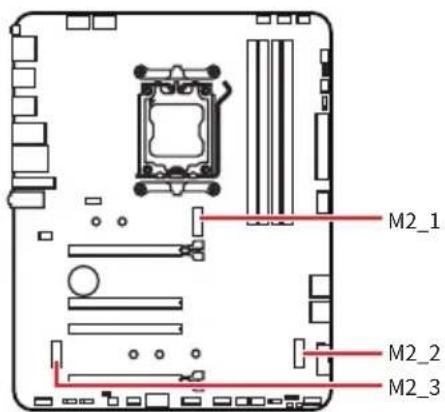

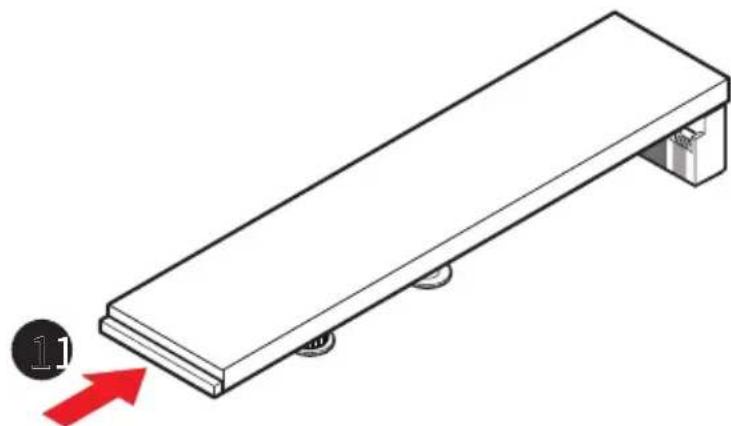

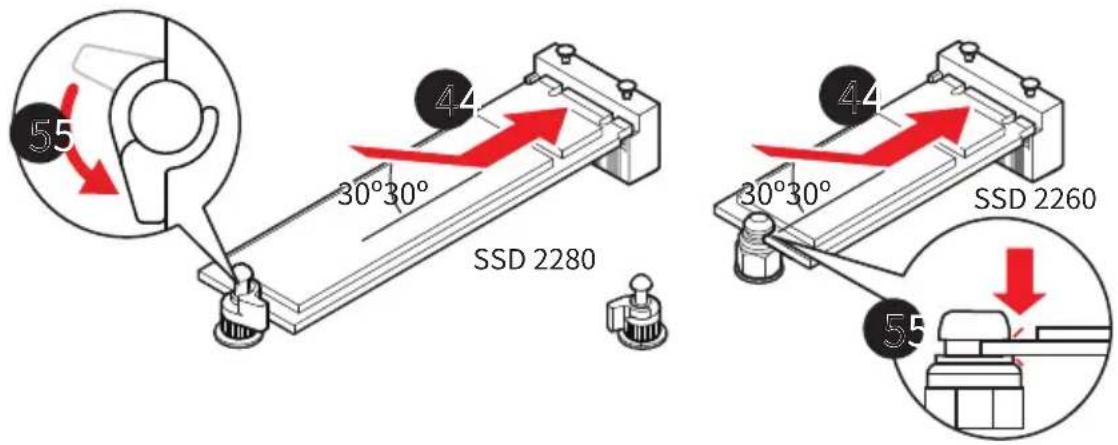

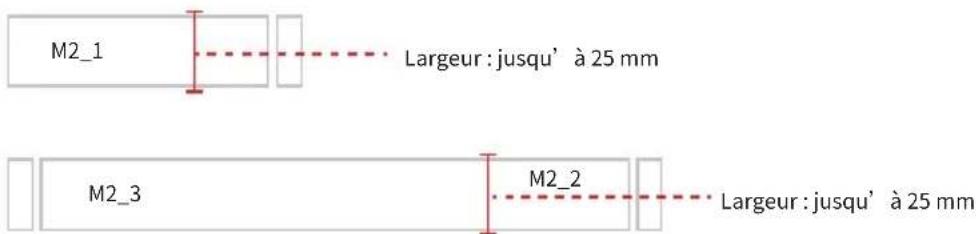

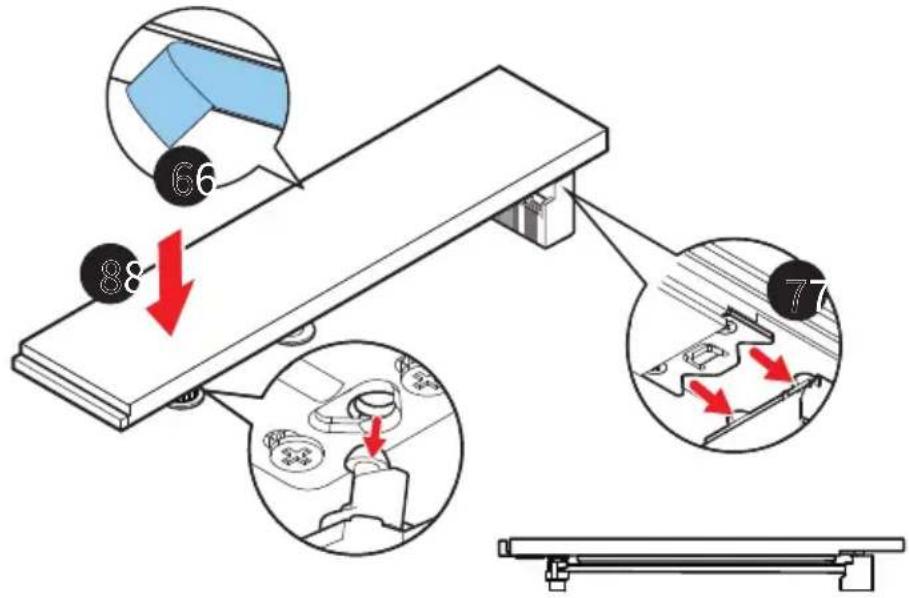

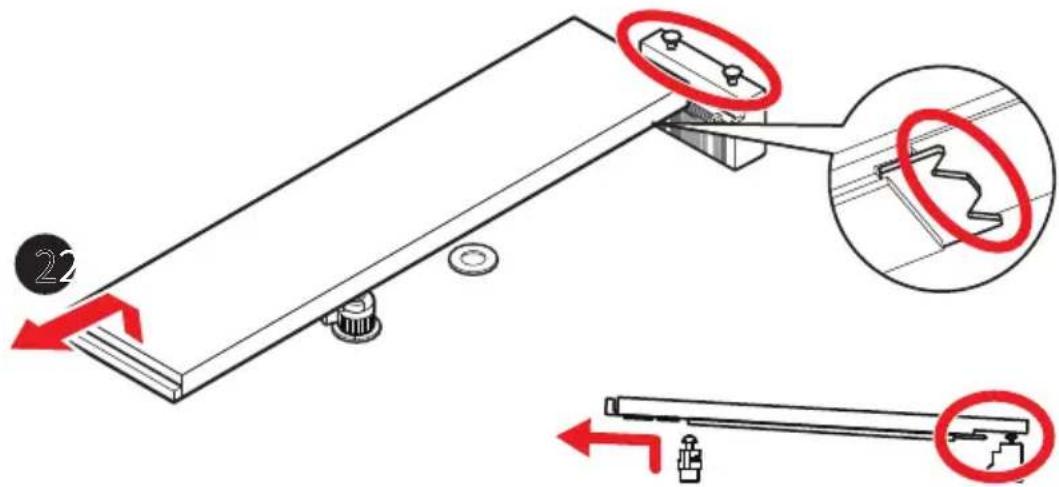

M2_1\~3 : Slots M.2 (Clé M) 33

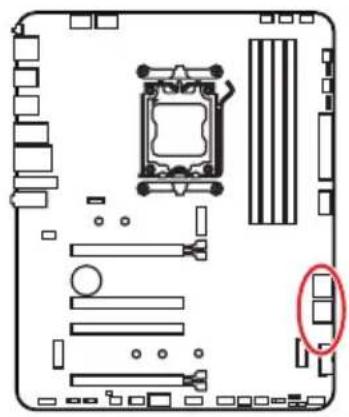

SATA_A1\~A4 : Connecteurs SATA 6 Gb/s ...... 37

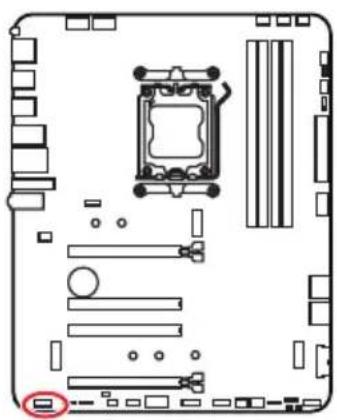

JAUD1 : Connecteur audio avant .... 37

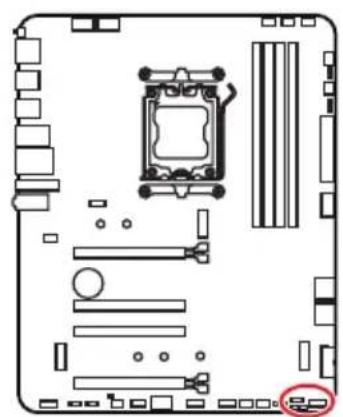

JFP1, JFP2 : Connecteurs du panneau avant.... 38

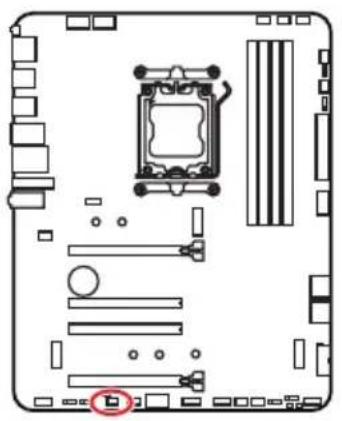

JDASH1 : Connecteur du contrôleur de réglages 39

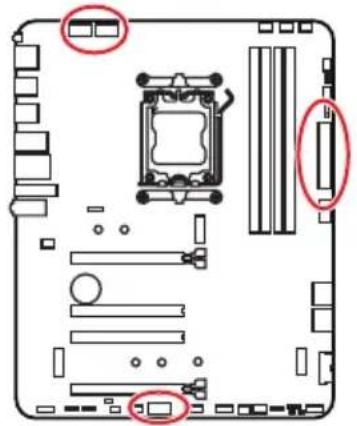

CPU_PWR1\~2, ATX_PWR1, PCIE_PWR1 : Connecteurs d' alimentation ..... 40

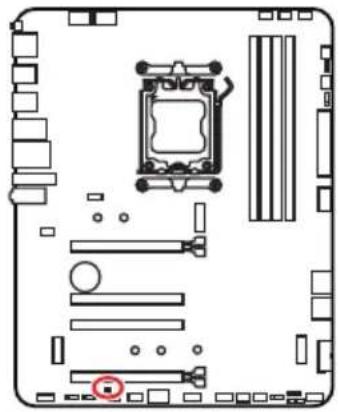

JCI1 : Connecteur d' intrusion châssis .... 41

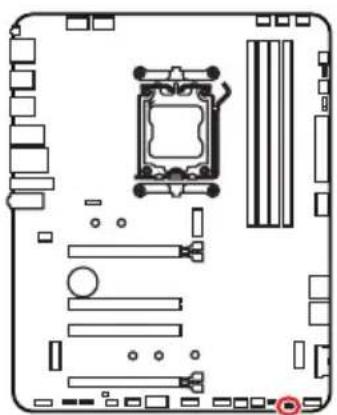

JOC_FS1 : Cavalier de démarrage sécurisé 41

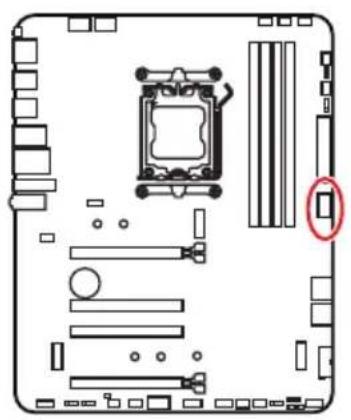

JUSBC1 : Connecteur USB Type-C® 10 Gb/s du panneau avant .... 42

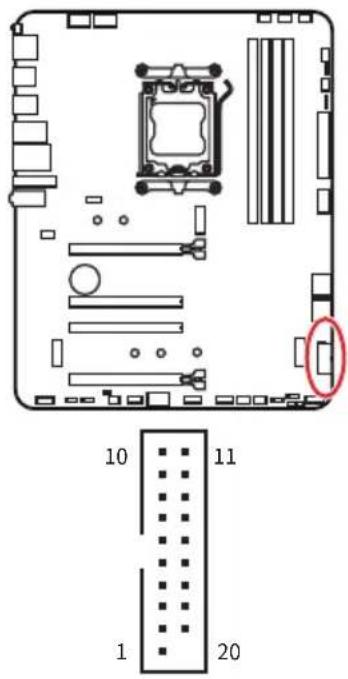

JUSB3 : Connecteur USB 5 Gb/s 42

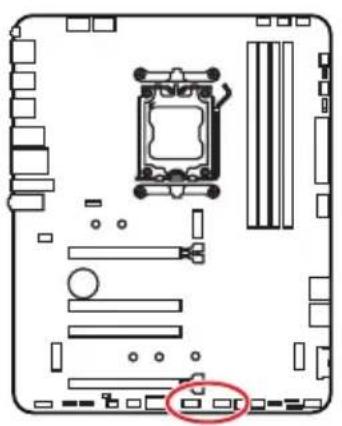

JUSB1\~2 : Connecteurs USB 2.0....43

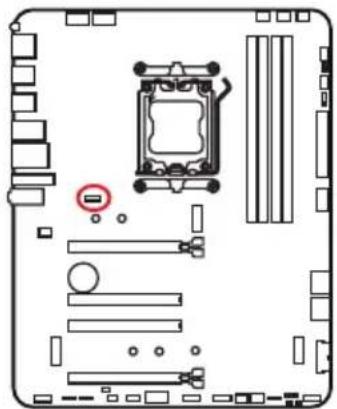

JTPM1 : Connecteur du module TPM.... 43

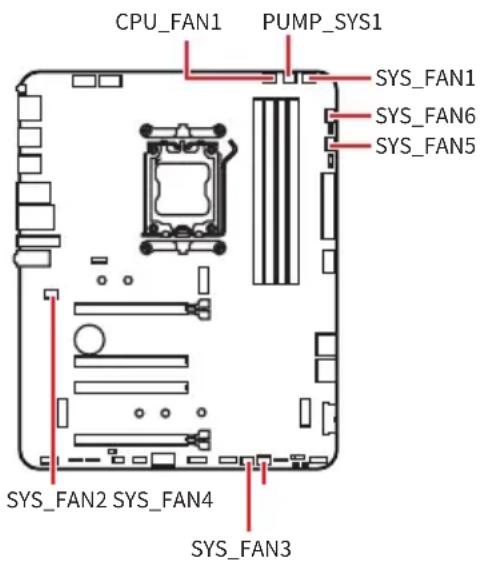

CPU_FAN1, PUMP_SYS1, SYS_FAN1\~6 : Connecteurs de ventilateur .... 44

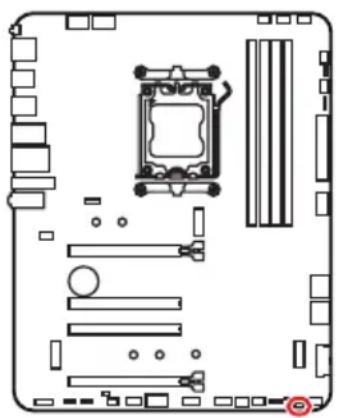

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) 45

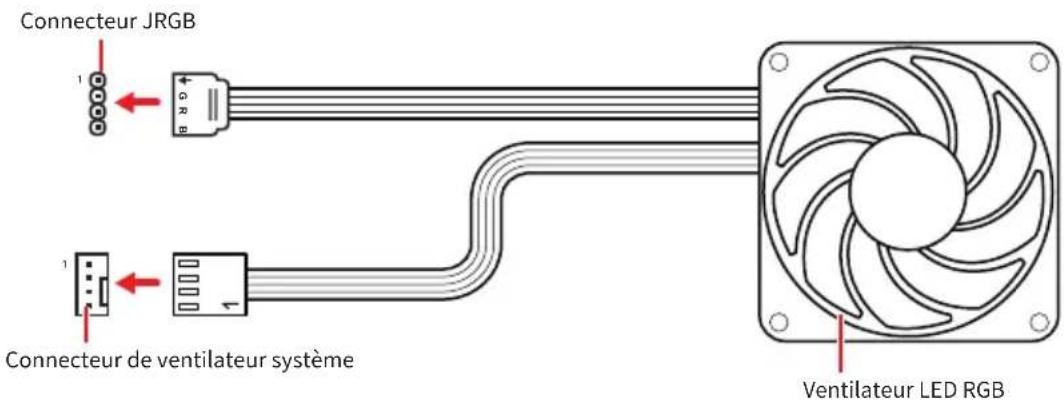

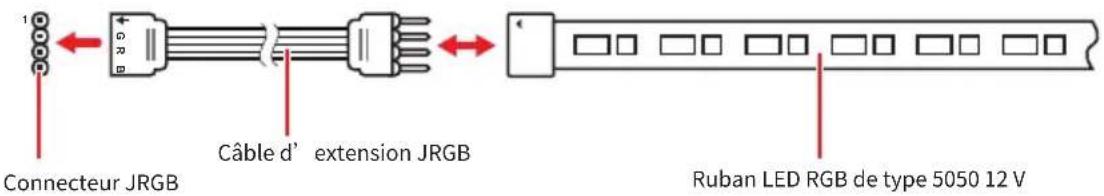

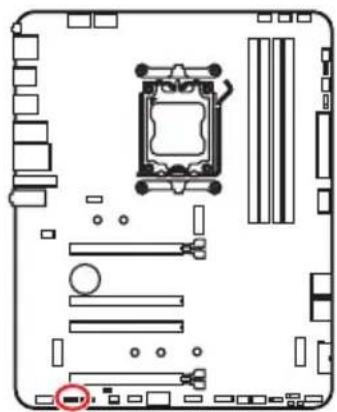

JRGB1 : Connecteur LED RGB.... 46

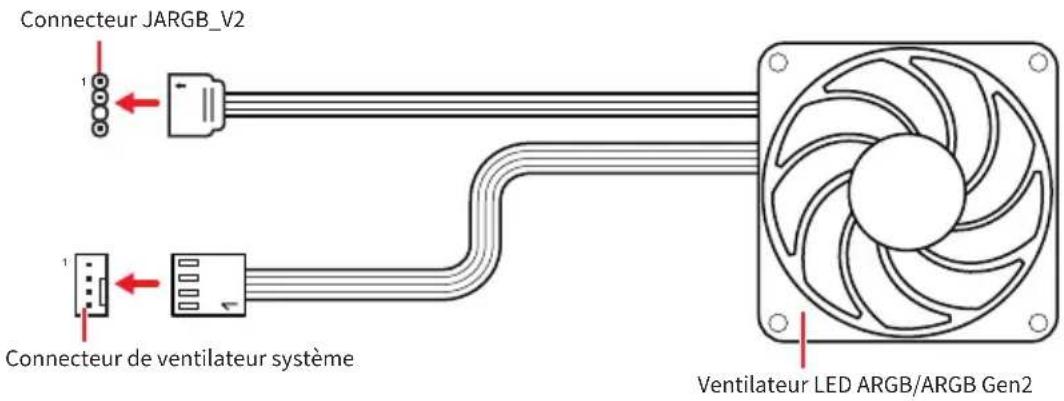

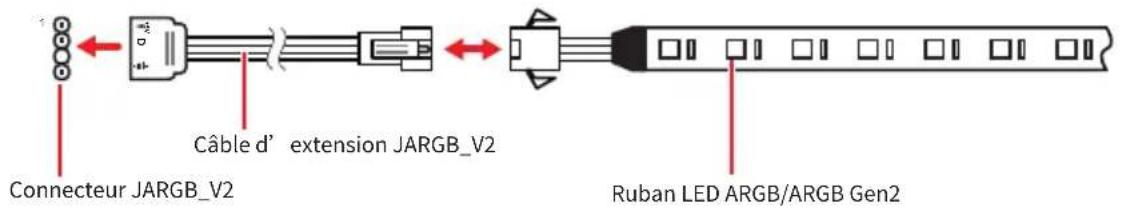

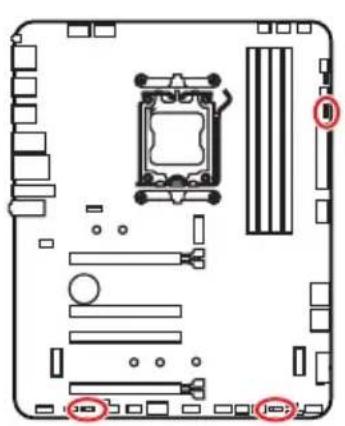

JARGB_V2_1\~3 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) ...... 47

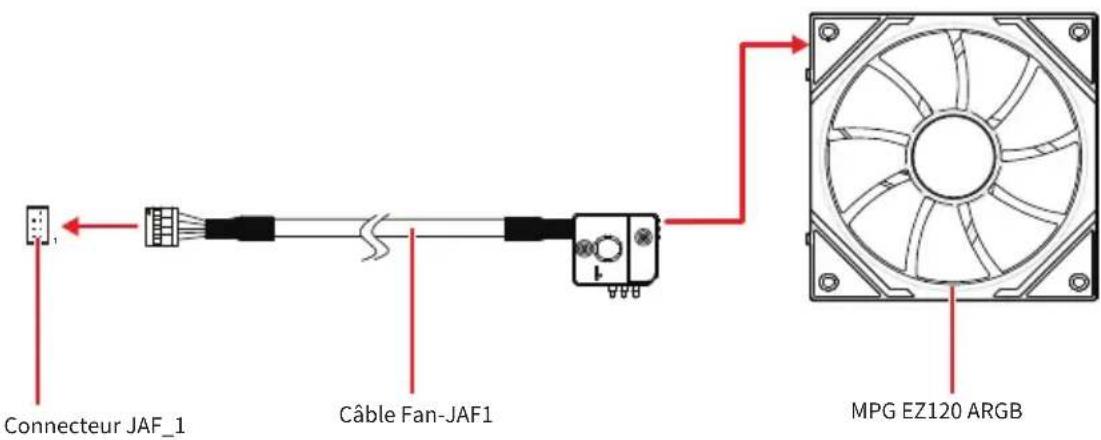

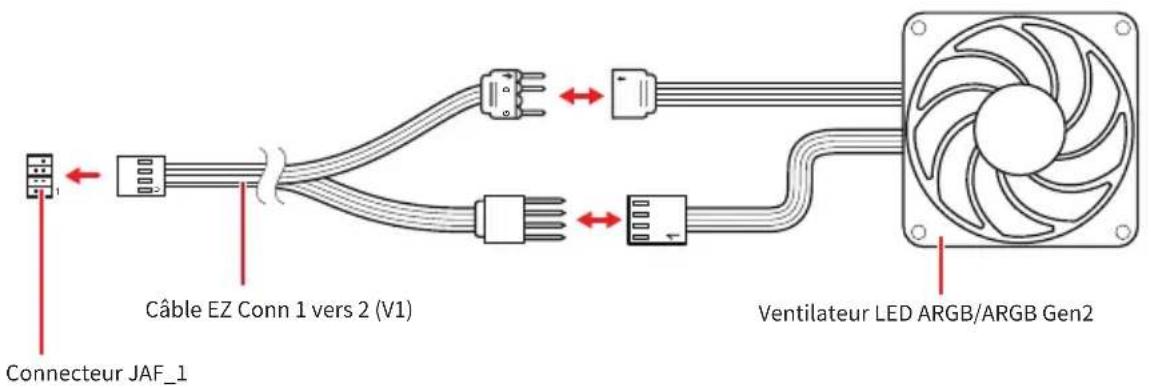

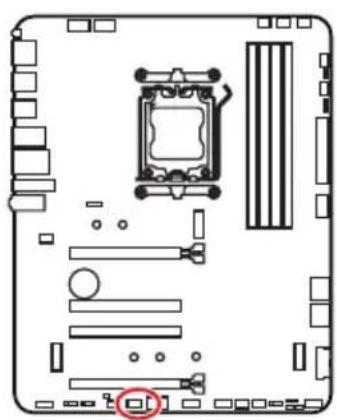

JAF_1 : Connecteur EZ Conn V1 49

LED embarquées....51

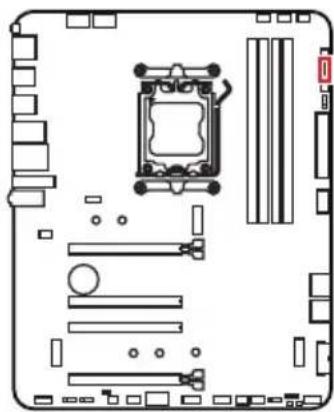

EZ Debug LED 51

Installer le système d' exploitation, les pilotes et MSI Center ....52

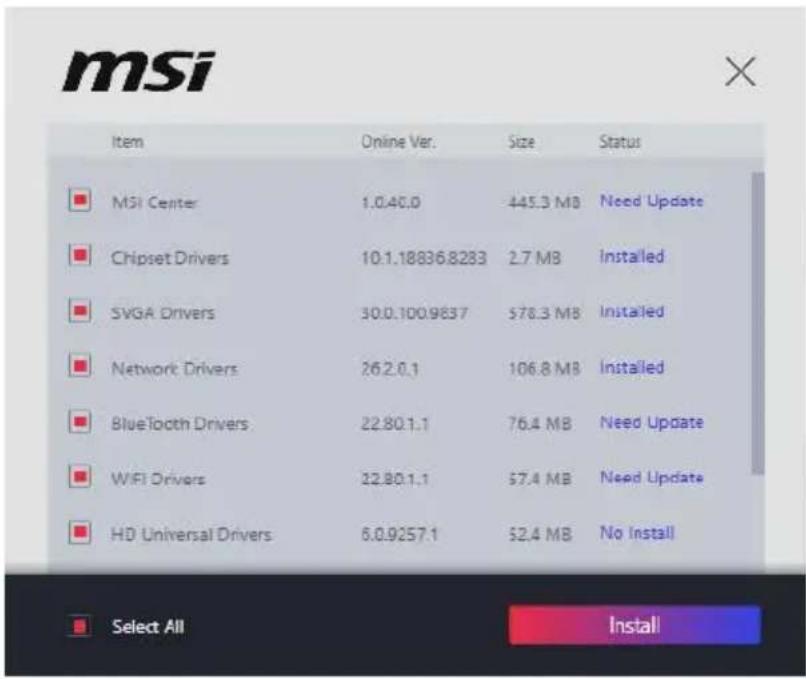

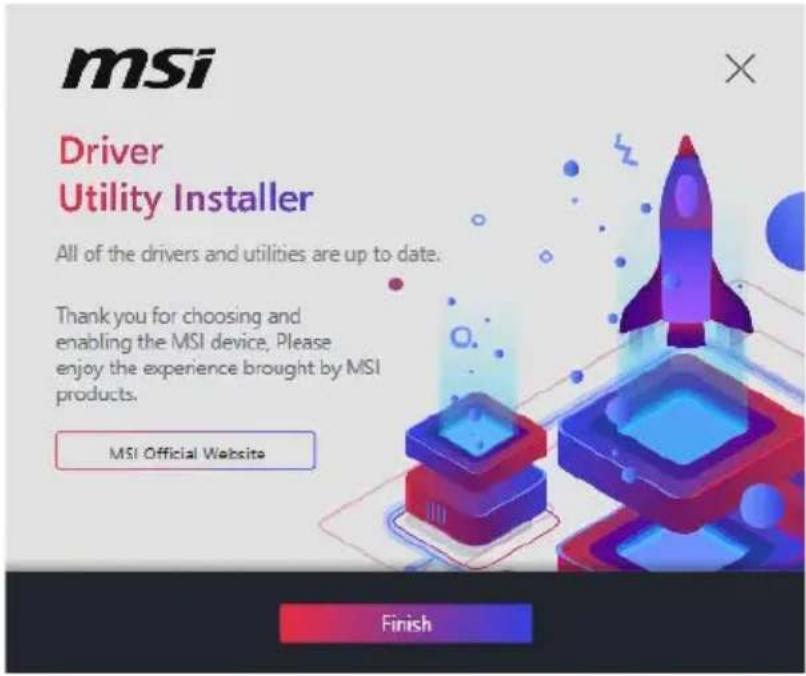

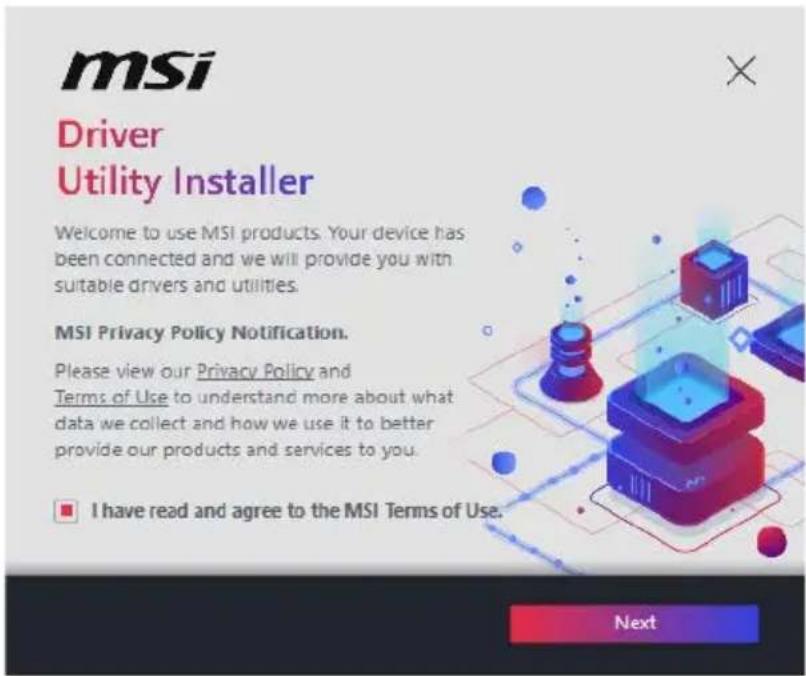

Installer les pilotes avec MSI Driver Utility Installer 53

UEFI BIOS....56

Configuration du BIOS....57

Entrer dans la configuration du BIOS 58

Réinitialiser le BIOS 59

Mettre le BIOS à jour....59

Démarrage rapide

Ce guide de démarrage rapide fournit des illustrations claires pour vous aider à installer la carte mère. Des démonstrations vidéo sont également disponibles pour certaines installations. Cliquez sur l' URL fournie pour visionner ces vidéos sur le navigateur web de votre téléphone ou de votre tablette. Vous pouvez également scanner le code QR pour accéder directement à la vidéo.

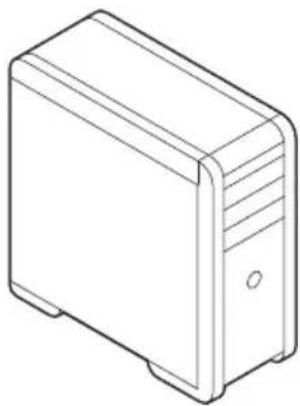

Outils de préparation et composants

Ventilateur de processeur AM5

Informations de sécurité

- Les composants dans l' emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.

- Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ ordinateur ne reconnaisse pas le composant et que le démarrage échoue.

- Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.

- Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n' avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l' objet métallique pendant toute la manipulation.

- Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.

- Avant de démarrer l' ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l' ordinateur.

- Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.

- Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié.

- Avant d' installer les composants d' ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d' alimentation.

- Gardez ce manuel pour références futures.

- Protégez ce manuel contre l’ humidité.

- Avant de brancher le bloc d' alimentation sur la sortie électrique, veuillez vous assurer que la tension de la sortie électrique est bien égale à celle du bloc d' alimentation.

- Placez le cordon d' alimentation de façon à éviter que l' on marche dessus. Ne posez rien sur le cordon d' alimentation.

- Veuillez prêter attention à toutes les alertes et remarques indiquées sur la carte mère.

- Dans un cas comme ci-dessous, faites appel au service autorisé pour vérifier votre carte mère :

- Un liquide a pénétré dans l' ordinateur.

- La carte mère a été exposée à l’ humidité.

- La carte mère ne fonctionne pas comme indiqué dans les instructions.

- La carte mère est tombée par terre et a été endommagée.

• La carte mère est cassée.

- Ne pas mettre la carte mère dans un environnement dont la température est supérieure à 60 °C (140 °F) sous peine de l' endommager.

Avertissement pour l'installation des entretoises

Pour éviter d' endommager la carte mère, il est interdit d' installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l' ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l' arrière de la carte mère (comme indiqué ci-dessous) pour servir d' avertissement à l' utilisateur.

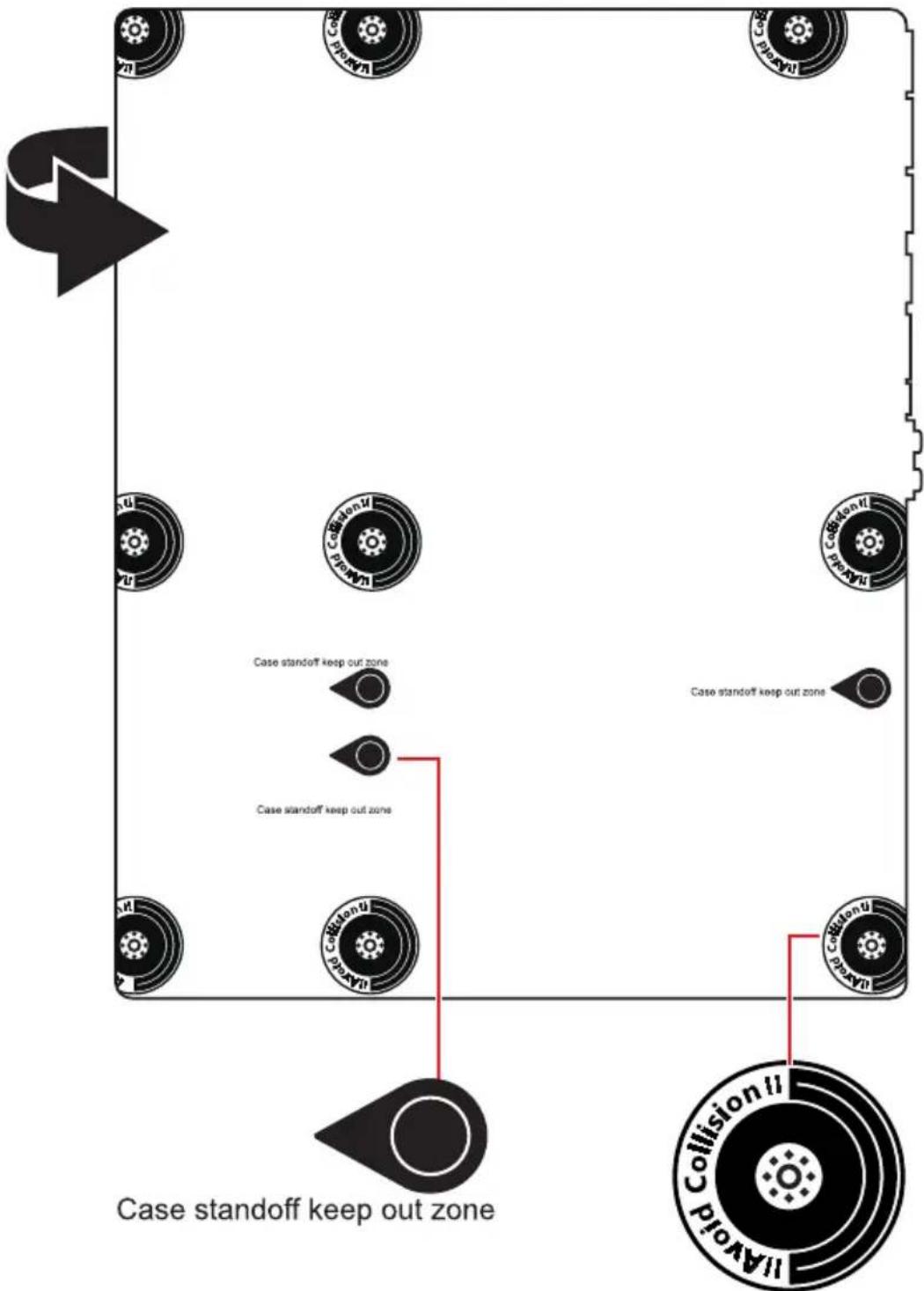

Zone de protection

Une peinture protectrice est présente autour de chaque trou de vis pour éviter que les pièces ne soient rayées.

* Les illustrations ci-dessus sont données à titre de référence seulement et peuvent varier selon la carte mère que vous avez achetée.

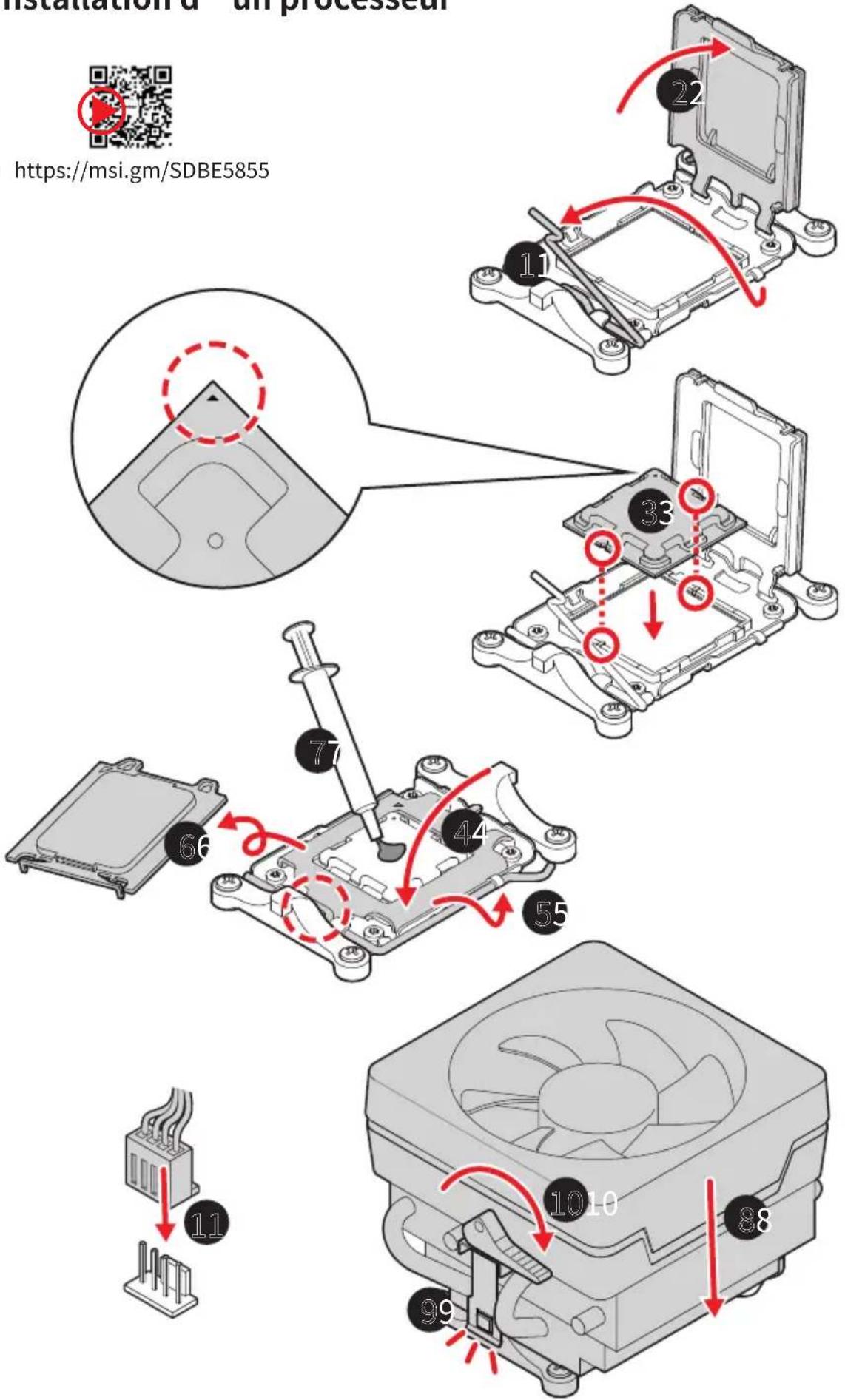

Installation d' un processeur

- https://msi.gm/SDBE5855

Installation d'un processcul https://msi.gm/SDBE5855 11 22 33 4 7 66 44 55 1010 88 99 11

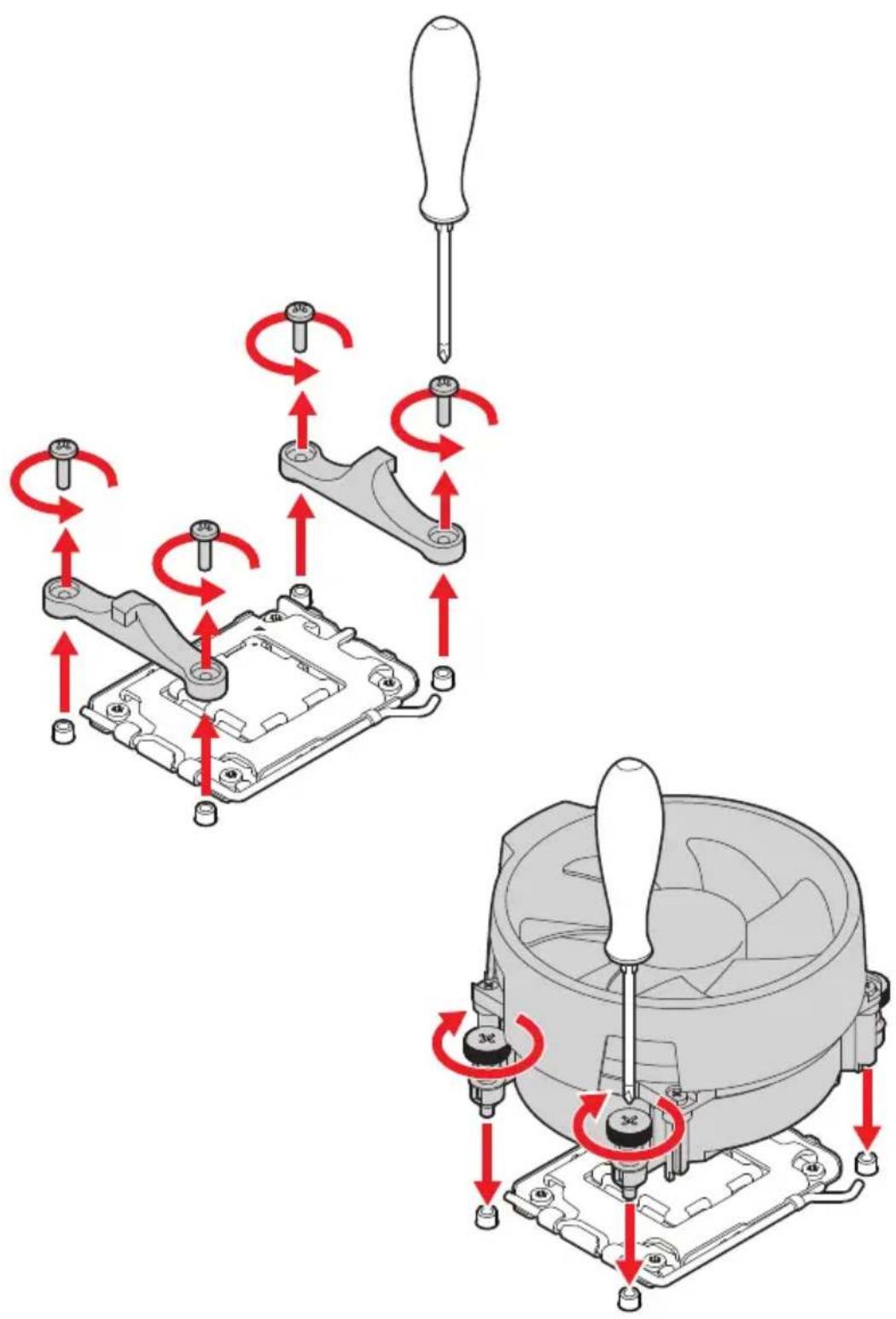

Si vous installez un ventirad qui se fixe avec des vis, veuillez suivre la figure ci-dessous pour d' abord retirer le module de rétention puis installer le ventirad.

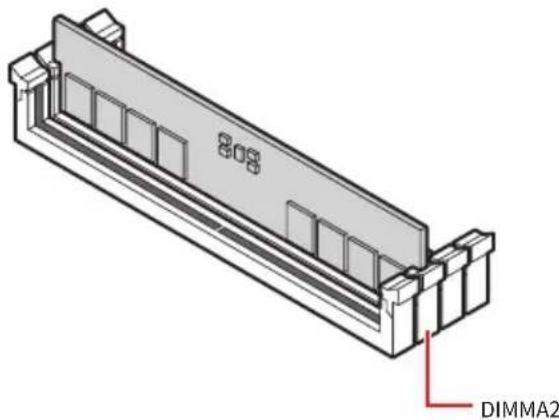

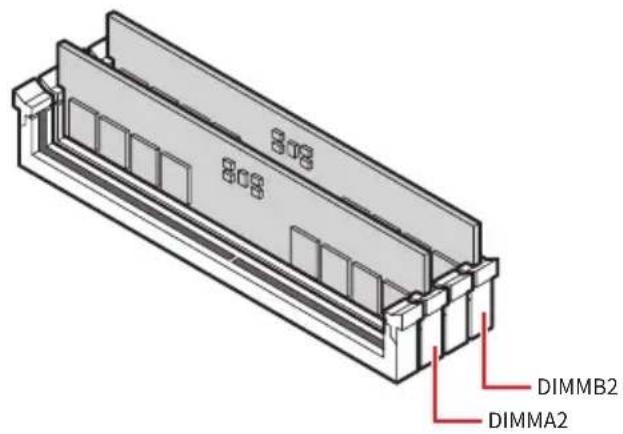

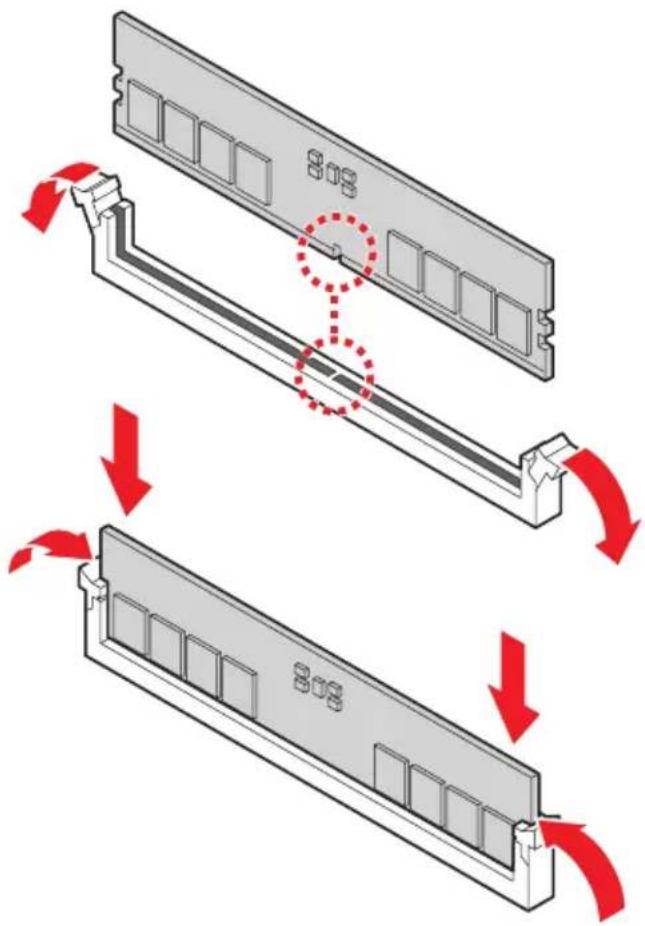

Installation de la mémoire DDR5

- https://msi.gm/S647FF99

Connexion du panneau avant

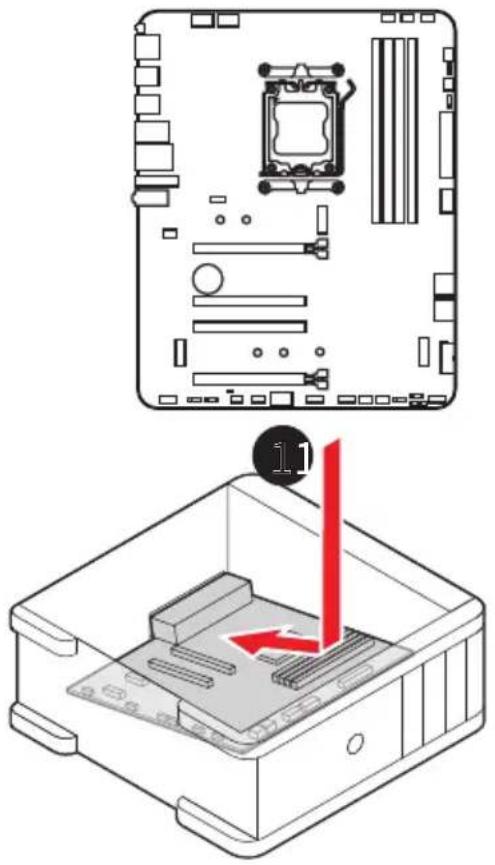

Installation de la carte mère

Connexion des connecteurs d' alimentation

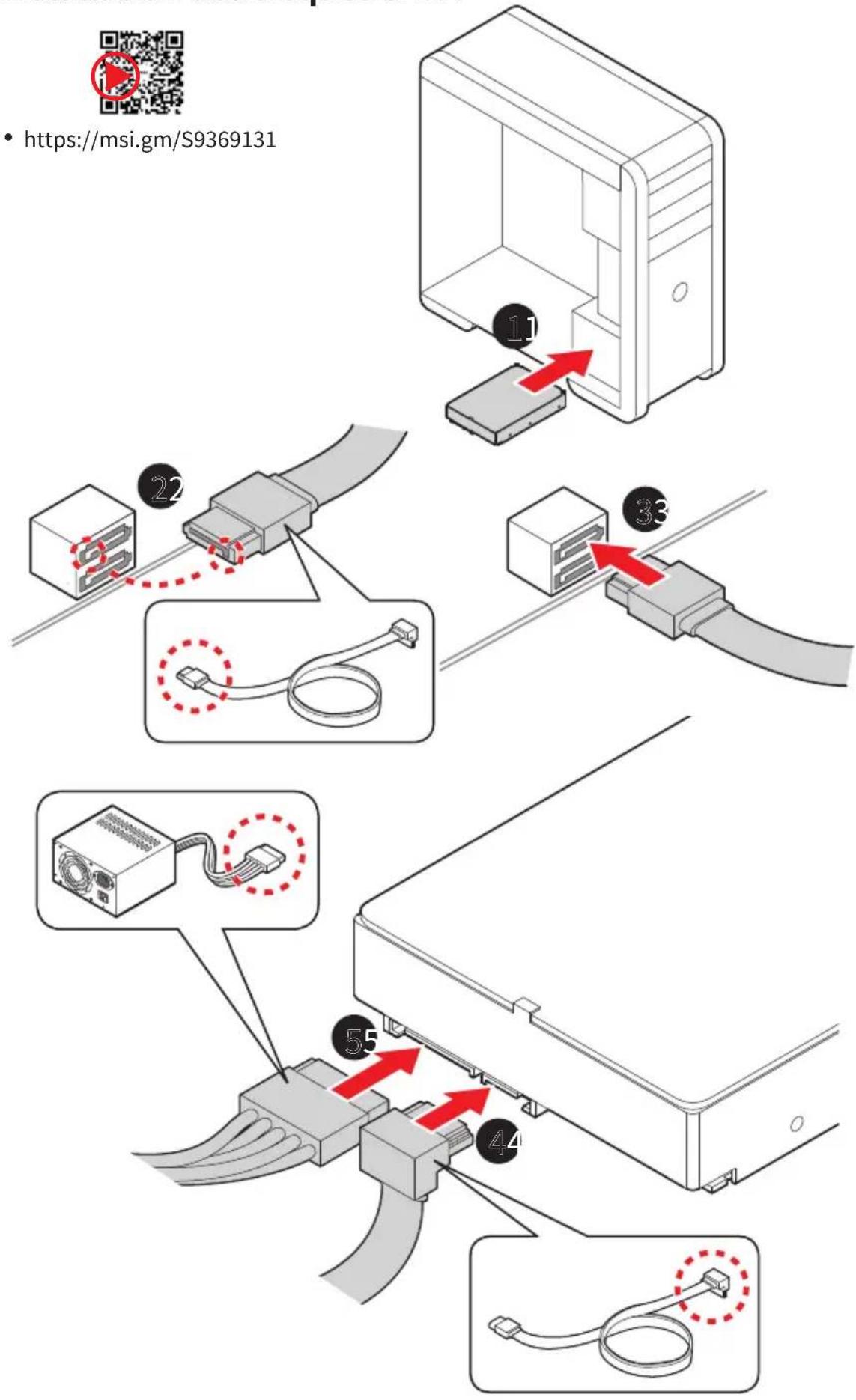

Installation des disques SATA

- https://msi.gm/S9369131

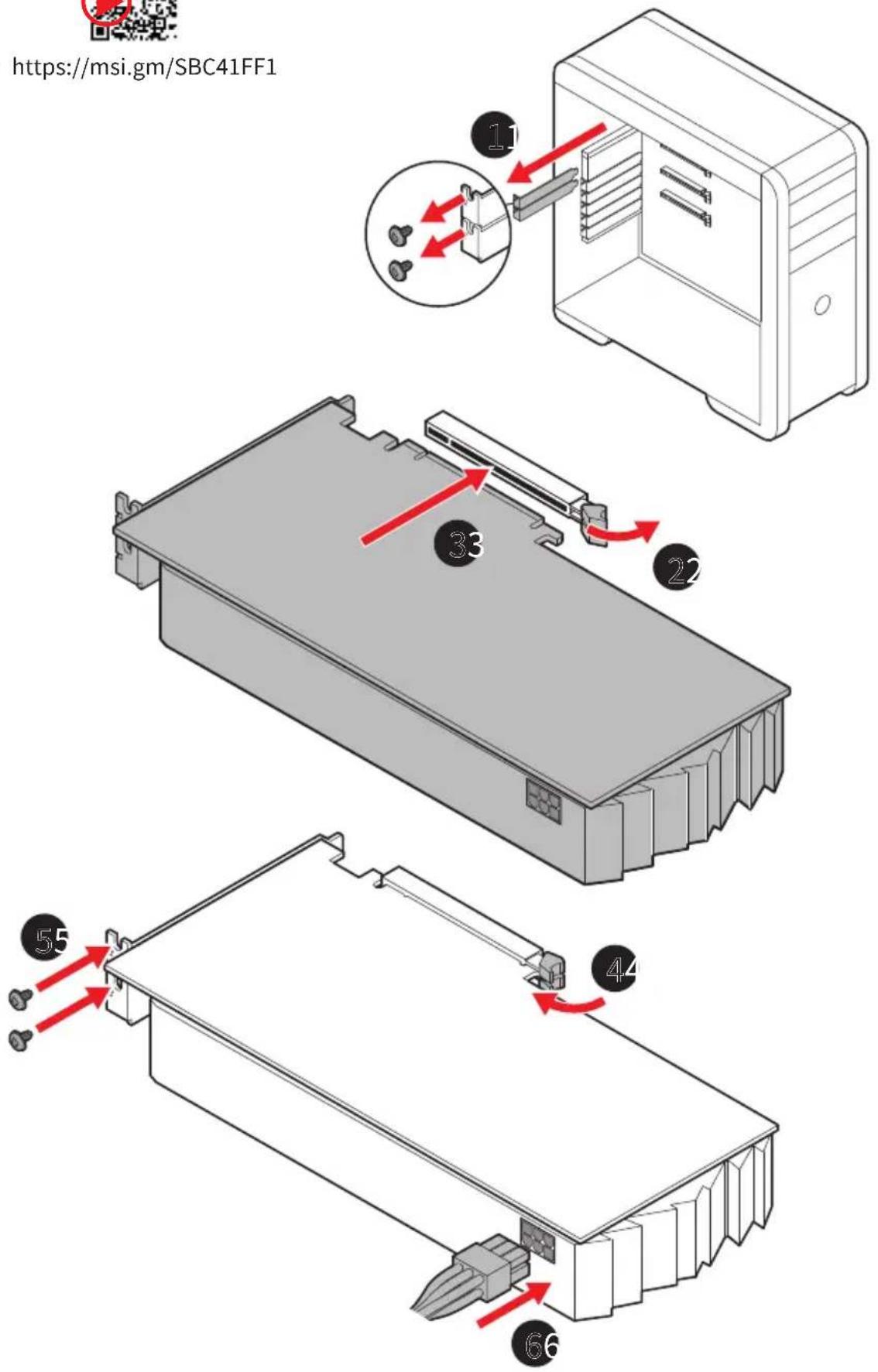

Installation d' une carte graphique

- https://msi.gm/SBC41FF1

https://msi.gm/SBC41FF1 ① ② ③ ④ ⑤ ⑥

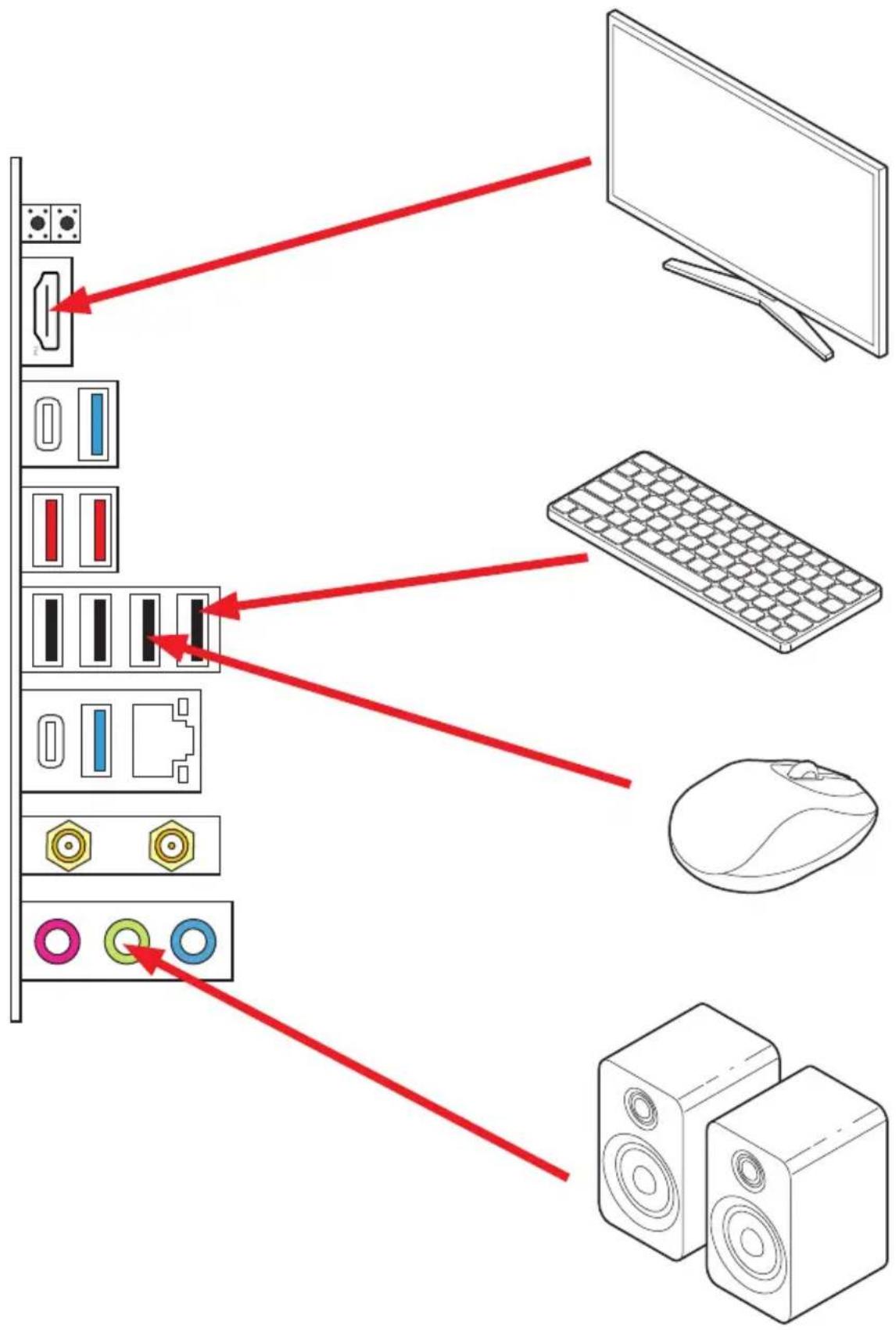

Connexion des périphériques


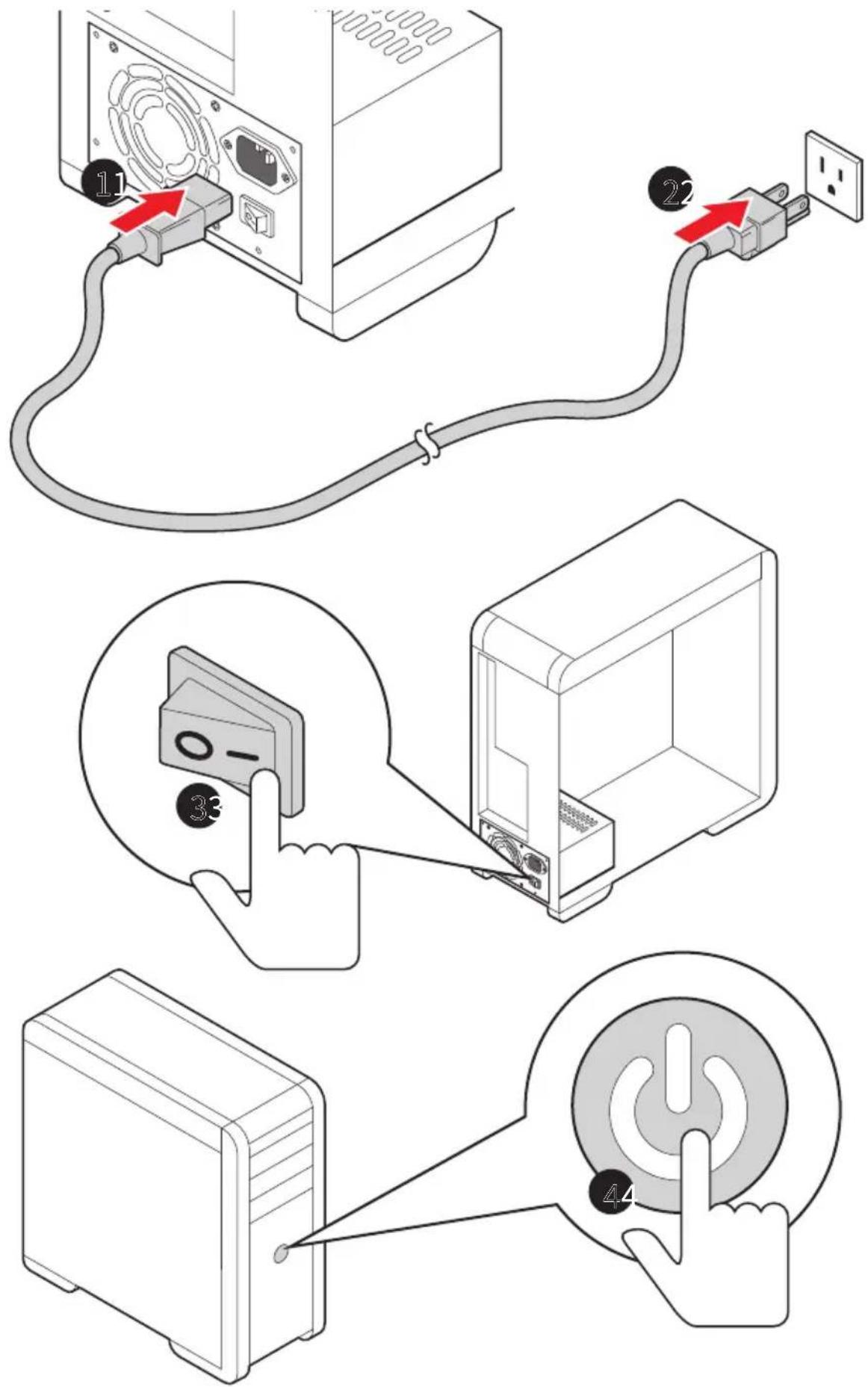

Allumer

CPU	Support des processeurs AMD RyzenTM séries9000/8000/7000*Socket AM5* Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché.
Chipset Chipset AMD X870
Mémoire	4 x slots pour mémoire DDR5*, support jusqu'à 256 Go**Support Vitesse AMD POR et Vitesse JEDECSupport de l'overclocking de la mémoire et AMD EXPOTMSupport mémoire dual channelSupport non-ECC, mémoire un-bufferedSupport CUDIMM, mode de contournement du piloted'horloge uniquement**** Les slots DIMM de cette carte mère ont deux loquets.** La compatibilité de la mémoire et les vitesses supportées peuvent varier en fonction de la configuration du processeur et de la mémoire. Pour des informations détaillées, veuillez vous référer à la liste de compatibilité de la mémoire disponible sur la page Support du produit ou visitez le site https://fr.msi.com/support/.*** Le support CUDIMM et la fréquence de démarrage du POR peuvent varier selon la série du processeur, l'overclocking manuel étant disponible après le démarrage. Certains processeurs peuvent ne pas démarrer, mais les futures mises à jour du BIOS amélioreront la compatibilité.
Slots d'extension	4 x slots PCIe x16Slot PCI_E1 (depuis CPU)Support jusqu'à PCIe 5.0 x16 (Pour les processeurs RyzenTM séries 9000/7000)Support jusqu'à PCIe 4.0 x8 (Pour les processeurs RyzenTM séries 8700/8600/8400)Support jusqu'à PCIe 4.0 x4 (Pour les processeurs RyzenTM séries 8500/8300)Le slot PCI_E2 supporte jusqu'à PCIe 3.0 x1 (depuis chipset X870)Le slot PCI_E3 supporte jusqu'à PCIe 3.0 x1 (depuis chipset X870)Le slot PCI_E4 supporte jusqu'à PCIe 4.0 x4 (depuis chipset X870)** Le slot PCI_E4 fonctionne en mode x2 lorsqu'un SSD M.2 est installé dans le slot M2_3.

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Sorties vidéo intégrées	1 x port HDMITM 2.1, supportant une résolution maximum de 4K 60 Hz*/ **1 x port UBS4® supporte DisplayPort 1.4 avec HBR3 sur USB Type-C®, avec une résolution maximale de 4K 60 Hz*/*** Disponible uniquement pour le processeur avec puce graphique intégrée.** Les caractéristiques des cartes graphiques peuvent varier en fonction du processeur installé.
Ports SATA	4 x ports SATA 6 Gb/s (depuis chipset X870)
Slots SSD M.2	3 x slots M.2 (Clé M)Slot M2_1 (depuis CPU)Support jusqu'à PCIe 5.0 x4 (Pour les processeurs RyzenTM séries 9000/7000)Support jusqu'à PCIe 4.0 x4 (Pour les processeurs RyzenTM séries 8000)Support des périphériques de stockage 2260/2280Slot M2_2 (depuis chipset X870)Support jusqu'à PCIe 4.0 x4Support des périphériques de stockage 2280/22110Slot M2_3 (depuis chipset X870)Support jusqu'à PCIe 4.0 x2Support des périphériques de stockage 2260/2280
RAID	Support RAID 0 et RAID 1 pour les périphériques de stockage M.2 NVMe
Audio	Realtek® ALC897Audio haute définition 7.1
LAN	1 x contrôleur Realtek® 8126VB 5Gbps LAN
Wi-Fi et Bluetooth®	Wi-Fi 7Le module sans-fil est pré-installé dans le slot M.2 (Clé E)Support MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz*(320 MHz) jusqu'à 5,8 Gb/sSupport 802.11 a/b/g/n/ac/ax/beSupport Bluetooth® 5.4**, MLO, 4KQAM* Le support de la bande 6 GHz peut dépendre des réglementations de chaque pays et le Wi-Fi 7 sera disponible dans Windows 11 24H2.** La version Bluetooth peut être mise à jour. Veuillez vous référer au site internet du fournisseur de la puce Wi-Fi pour plus de détails. La norme Bluetooth 5.4 sera disponible dans Windows 11 24H2.

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Connecteurs d' alimentation	1 x connecteur d' alimentation principal ATX à 24 broches2 x connecteurs d' alimentation +12 V à 8 broches1 x connecteur d' alimentation PCIe à 8 broches
Connecteurs USB internes	1 x port USB Type-C® 10 Gb/s du panneau avant (depuis chipset X870)1 x connecteur USB 5 Gb/s (depuis chipset X870)Support de 2 autres ports USB 5 Gb/s2 x connecteurs USB 2.0 (depuis chipset X870)Support de 4 autres ports USB 2.0
Connecteurs de ventilateur	1 x connecteur de ventilateur CPU à 4 broches1 x connecteur ventilateur système/pompe 4 broches6 x connecteurs de ventilateur système à 4 broches
Connecteurs système	1 x connecteur audio avant2 x connecteurs du panneau système1 x connecteur d' intrusion châssis1 x connecteur du module TPM1 x connecteur du contrôleur de réglages1 x connecteur EZ Conn V1 (JAF_1)
Cavalier	1 x cavalier Clear CMOS1 x cavalier de démarrage sécurisé OC
Fonctions LED	1 x connecteur LED RGB à 4 broches3 x connecteurs LED A-RAINBOW V2 (ARGB Gen2) à 3 broches4 x EZ Debug LED

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Connecteurs du panneau arrière et autres	1 x bouton Clear CMOS1 x bouton Flash BIOS1 x port HDMITM1 x port USB Type-A 5 Gb/s (depuis CPU)1 x port USB Type-C 40 Gb/s (depuis ASM4242)2 x ports USB Type-A 10 Gb/s (depuis CPU)4 x ports USB 2.0 (depuis CPU)1 x prise LAN (RJ45)1 x port USB Type-A 5 Gb/s (depuis chipset X870)1 x port USB Type-C 20 Gb/s (depuis chipset X870)2 x connecteurs d' antenne Wi-Fi3 x prises audio
Contrôleur E/S Contrôleur NUVOTON NCT6687-R
Moniteur système	Détection de la température CPU/Système/ChipsetDétection de la vitesse du ventilateur CPU/Système/PompeContrôle de la vitesse du ventilateur CPU/Système/Pompe
Dimensions	Format ATX244 mm x 305 mm (9,6" x 12")
Fonctions BIOS	1 x flash 256 MbUEFI AMI BIOSACPI 6.5, SMBIOS 3.7Multilingue
Logiciel	PilotesMSI CenterAcrobatAdobe Creative CloudAIDA64 Extreme - MSI EditionCPU-Z MSI GAMINGNorton 360

Fonctions spéciales

MSI Center

• MSI AI Engine
• Mystic light
• Ambient Link
• Frozr AI Cooling
  • LAN Manager
• User Scenario
• Cooling Wizard
• True Color
• MSI Companion
• System Diagnosis
  • Live Update
• Hardware Monitoring

Performance

• Core Boost
• Dual CPU Power
• Memory Boost
  • Lightning Gen 5 PCI-E
  • Lightning Gen 5 M.2 Slot
  • 2oz Copper thickened PCB

Pour le bricolage

• PCI-E Steel Armor
• EZ DEBUG LED
• EZ LED Control

Audio

- Audio Boost

Support du rétroéclairage

• Mystic Light Extension (RGB + A-RAINBOW V2)
• Ambient Devices Support

BIOS

- Click BIOS 5

Contenu

Vérifiez tous les articles dans l' emballage de votre carte mère. L' emballage doit contenir :

Carte mère

- 1 x carte mère

Documentation

• 1 x guide d' installation rapide
• 1 x avis réglementaires de l' Union européenne

Câble

• 2 x câbles SATA 6 Gb/s
  • 1 x câble EZ Conn 1 vers 2 (V1)

Accessoires

• 1 x antenne Wi-Fi EZ
- 3 x clips EZ M.2 II

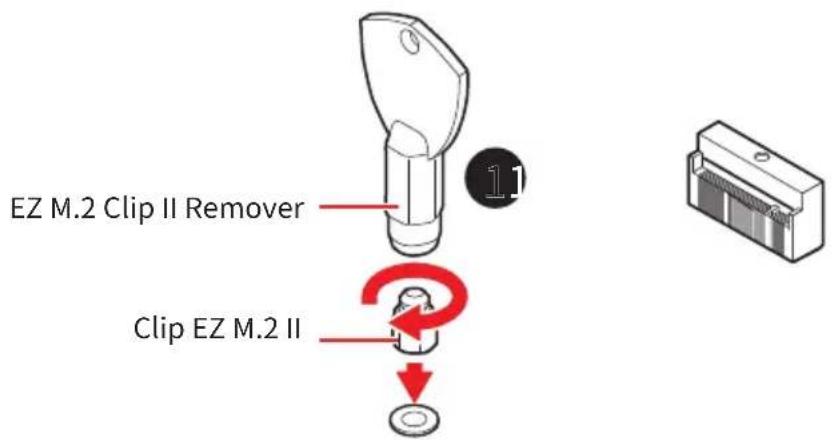

• 1 x EZ M.2 Clip II Remover

Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou manquant.

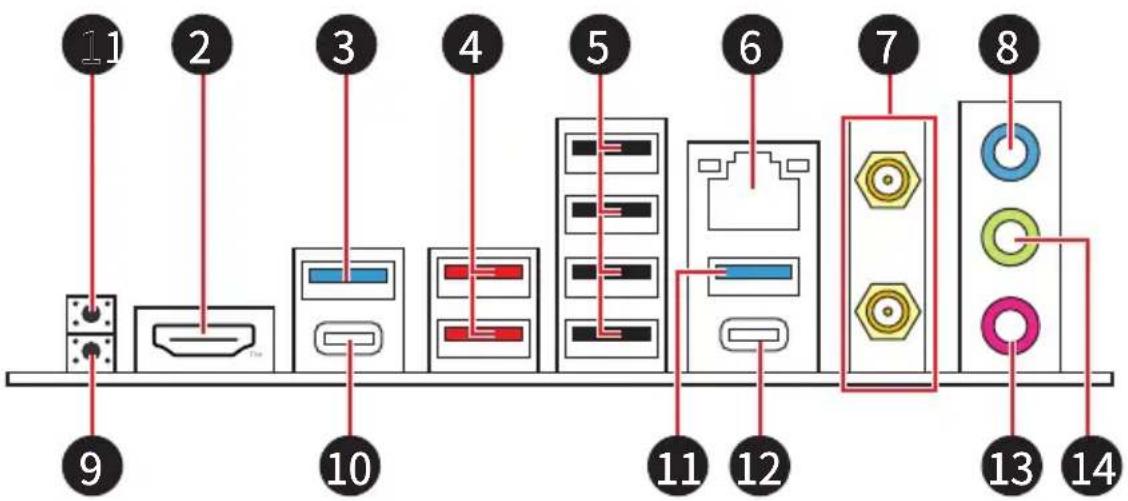

Connecteurs du panneau arrière

11 2 3 4 5 6 7 8 9 10 11 12 13 14

Élément Description
1	Bouton Clear CMOS - Éteignez votre ordinateur. Appuyez sur le bouton Clear CMOS pendant 5 à 10 secondes pour réinitialiser le BIOS aux valeurs par défaut.
2	Port HDMITM HIGH-DEFINITION MULTIMEDIA INTERFACE
3	Port USB 5 Gb/s Type-A (depuis CPU)• Port Flash BIOS
4 Ports USB	Type-A 10 Gb/s (depuis CPU)
5 Ports USB	2.0 Type-A (depuis CPU)
6 Port LAN	5 Gb/s
7 Connecteurs d' antenne Wi-Fi
8 Prise d'	entrée ligne
9	Bouton Flash BIOS - veuillez vous référer à la page 60 pour la mise à jour du BIOS avec le bouton Flash BIOS.
10	Port USB Type-C 40 Gb/s (depuis ASM4242)• Support DisplayPort sur USB Type-C®
11 Port USB	Type-A 5 Gb/s (depuis chipset X870)
12 Port USB	Type-C 20 Gb/s (depuis chipset X870)
13 Prise d'	entrée microphone
14 Prise de sortie ligne

Tableau d' état LED du port LAN

LED indiquant la connexion et LED indiquant la vitesse l'activité

LED indiquant la connexion et l’activité		LED indiquant la vitesse
État Description État Vitesse
Éteint Pas de connexion Éteint 10 Mb/s
Jaune clignotant lentement	Connexion correcte Vert 100 Mb/s / 1 Gb/s / 2,5 Gb/s
Jaune clignotant rapidement	Activité en cours Orange 5 Gb/s

Connexion des prises audio

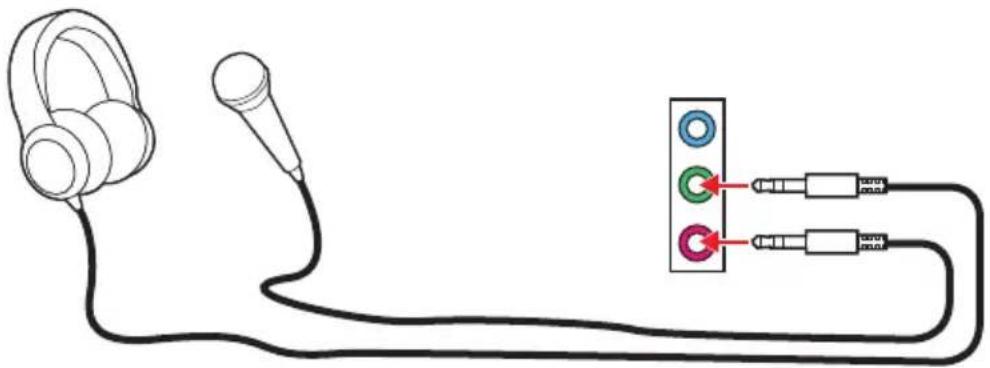

Illustration expliquant la connexion d'un casque et d'un microphone aux prises audio

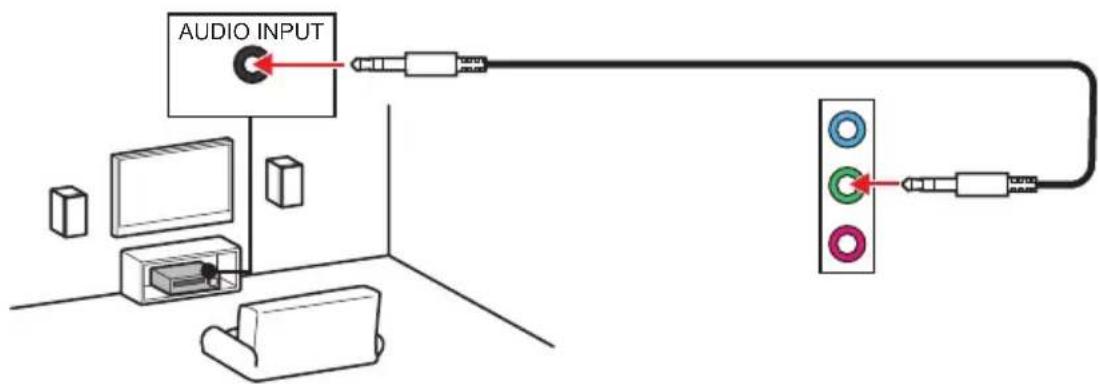

Illustration expliquant la connexion des haut-parleurs stéréo aux prises audio

AUDIO INPUT

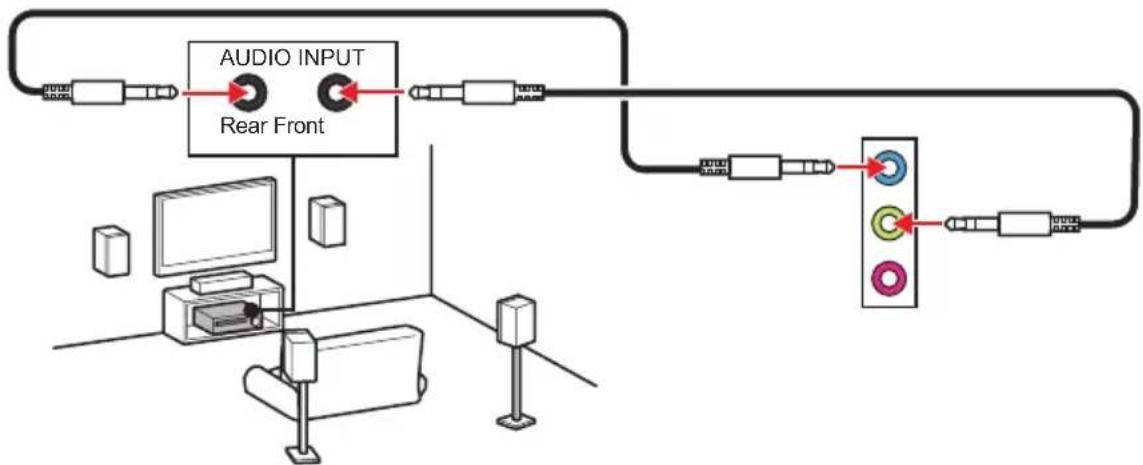

Illustration expliquant la connexion des haut-parleurs 4 canaux aux prises audio


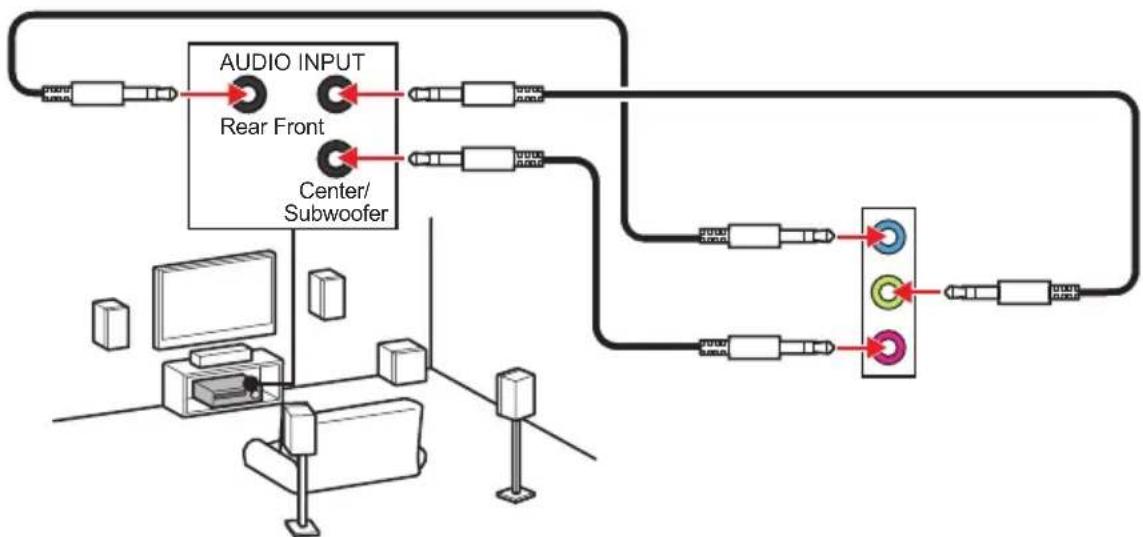

Illustration expliquant la connexion des haut-parleurs 5.1 canaux aux prises audio


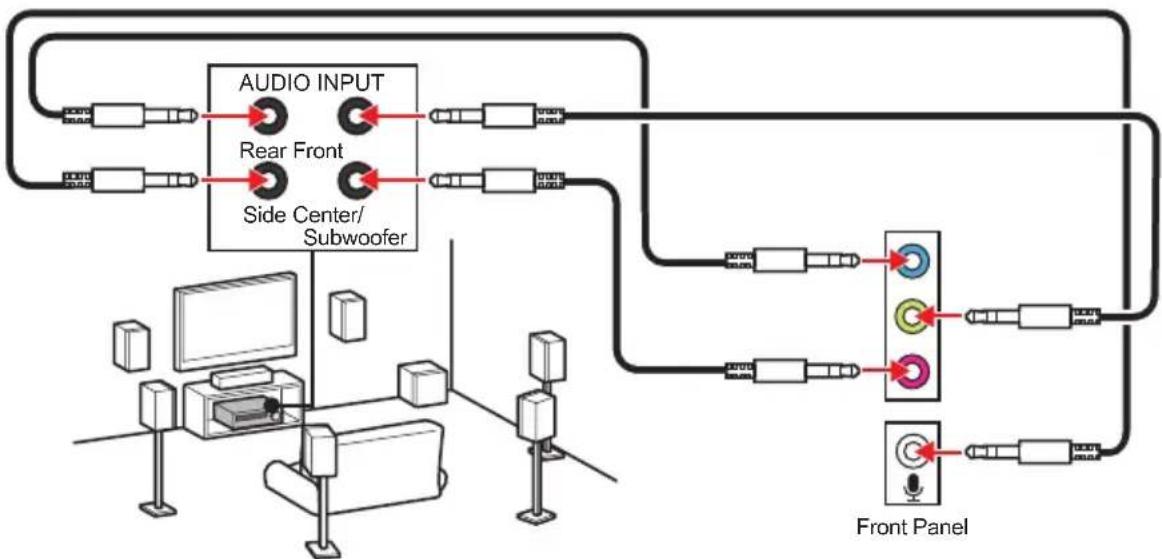

Illustration expliquant la connexion des haut-parleurs 7.1 canaux aux prises audio


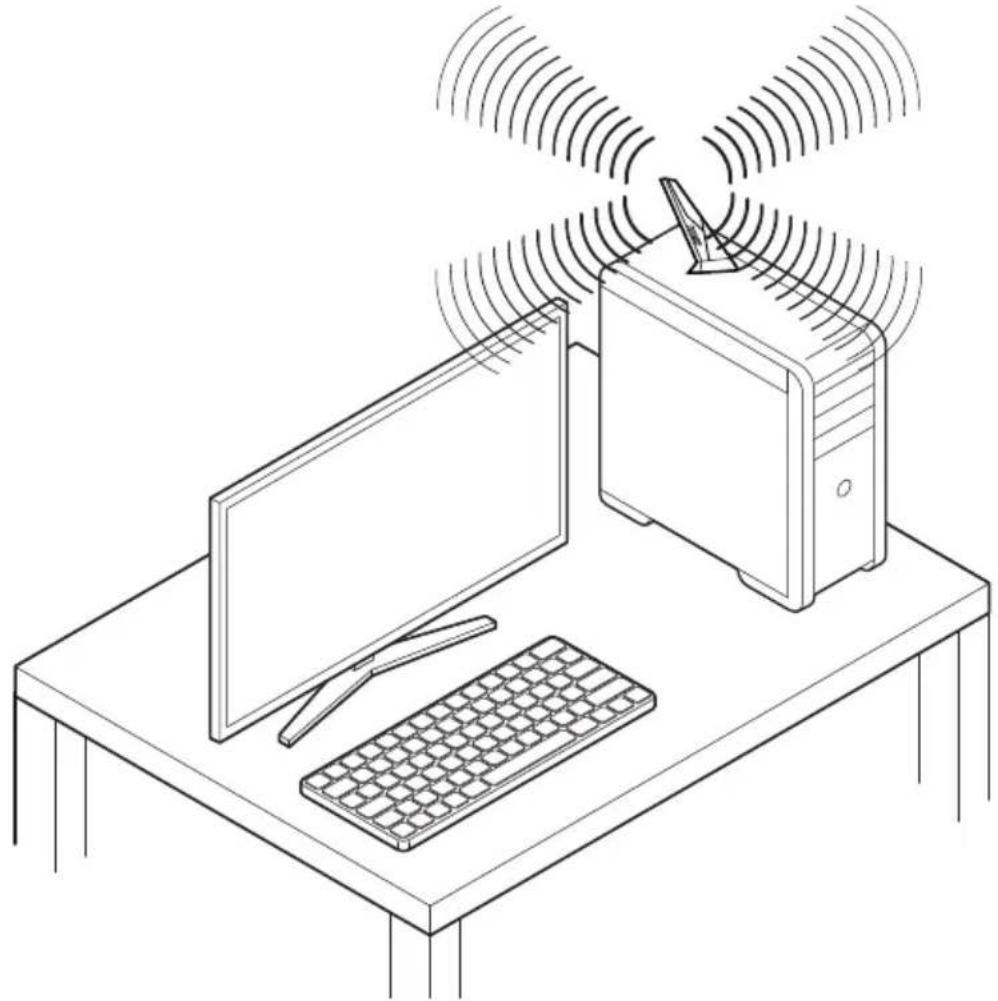

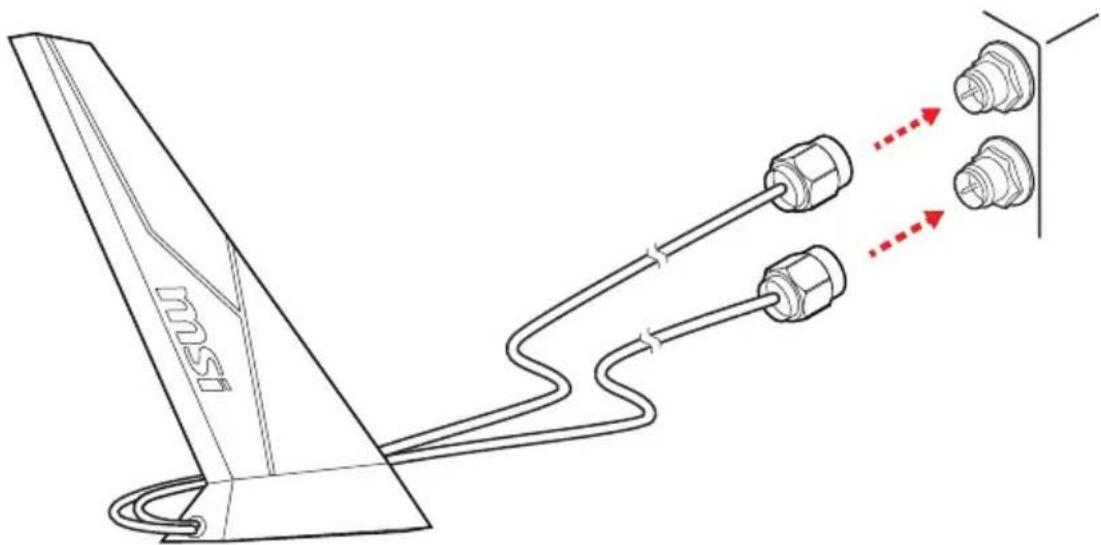

Installation de l' antenne

1. Vissez fermement deux câbles d' antenne aux connecteurs d' antenne Wi-Fi comme indiqué ci-dessous.

mSI

1. Placez l' antenne aussi haut que possible pour obtenir un meilleur signal.

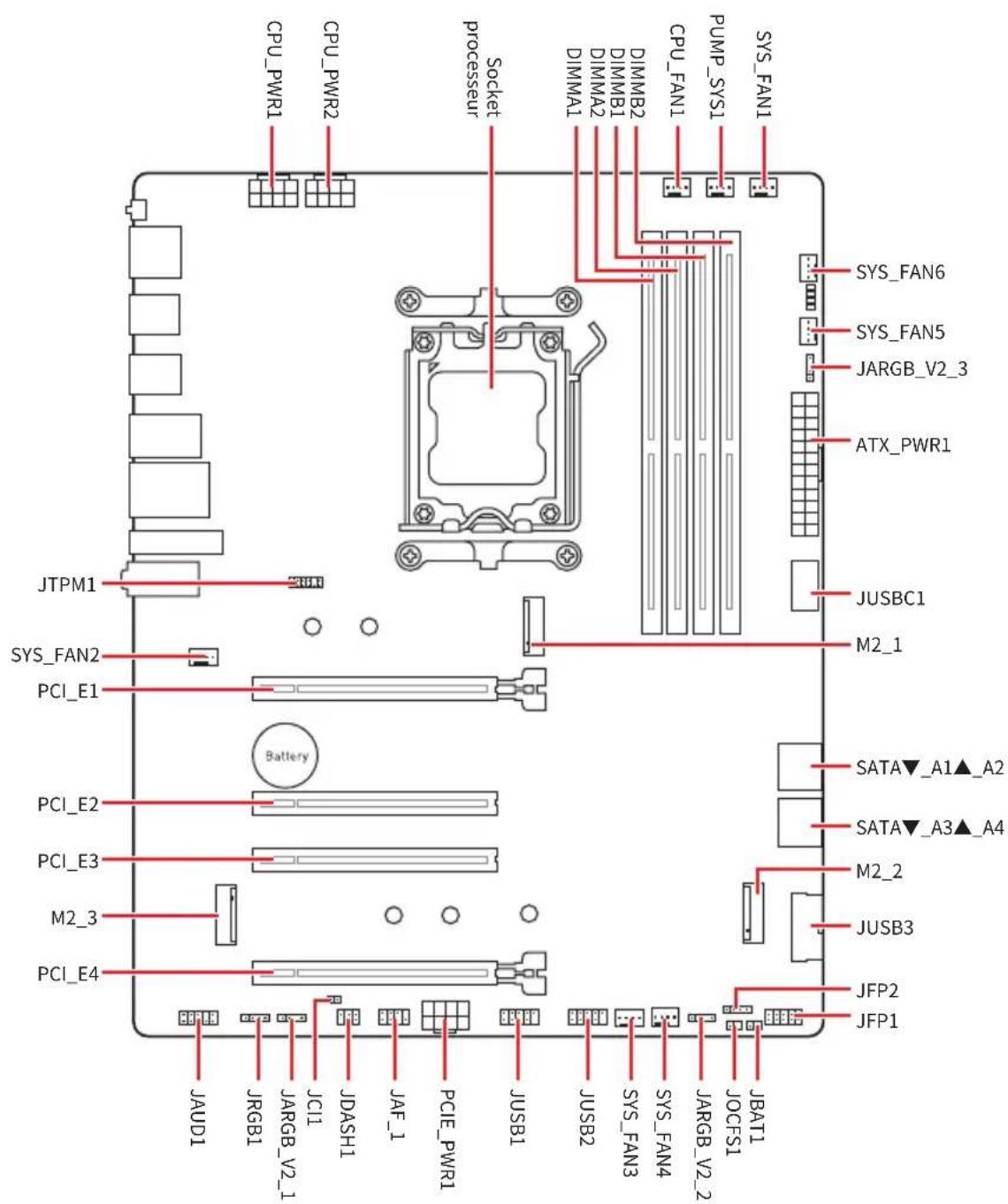

Vue d' ensemble des composants

PCI_E4 M2_3 PCI_E3 PCI_E2 PCI_E1 SYS_FAN2 JTPM1 JAUDI JRGBL JAGCB_V2-1 JCI JDASHL JAF-1 PCIE_PWRL JUSB1 JUSB2 SYS_FAN3 SYS_FAN4 JAREB_V2-2 JBAT JFPI JFP2 JUSB3 M2_2 SATA▼_A3▲_A4 SATA▼_A1▲_A2 M2_1 JUSBC1 CPU_PWR1 CPU_PWR2 CPU_PWR3 Socket processor DIMMA1 DIMMA2 DIMMB1 DIMMB2 CPU_FAN1 CPU_FAN2 PUMP_SYS1 SYS_FAN1 SYS_FAN6 ATX_PWR1 JARGB_V2_3 SYS_FAN5

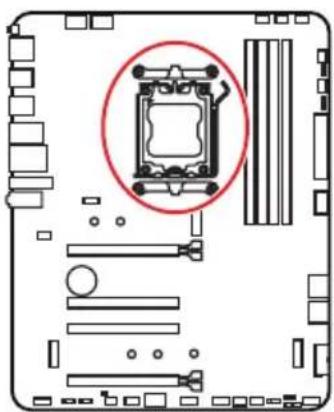

Socket CPU

Le socket AM5 est un socket de dernière génération conçu pour les processeurs AMD. Il s'agit d'un élément clé des systèmes informatiques contemporains, qui constitue la base de processeurs puissants et efficaces.

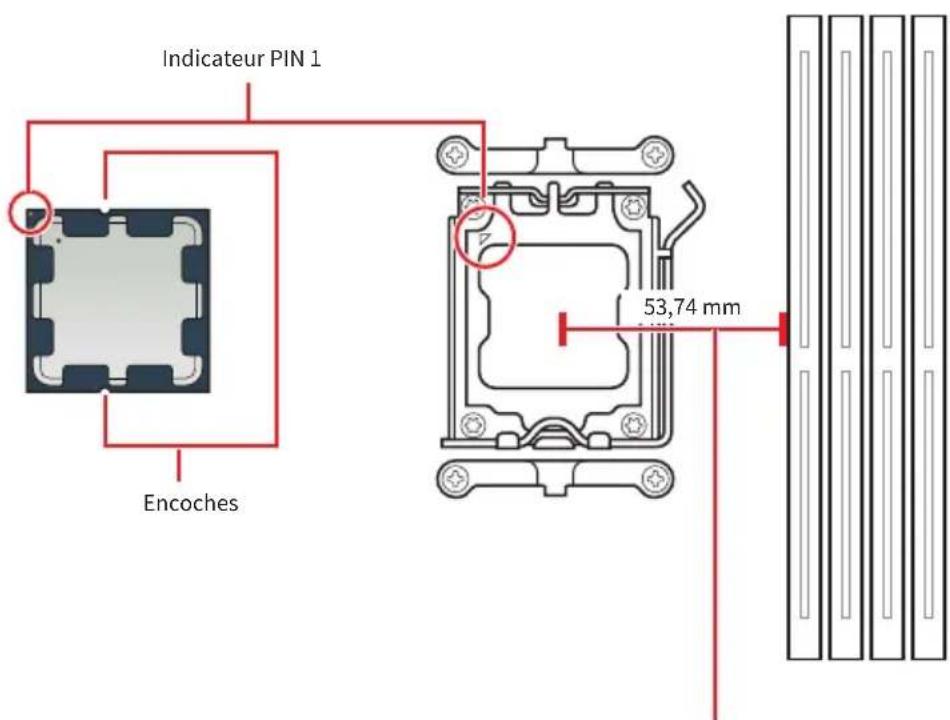

Installation du processeur dans le socket AM5

Sur le processeur AM5, vous remarquerez deux encoches et un triangle doré servant d'indicateurs pour placer le processeur dans la bonne position. Le triangle doré correspond à la broche 1 du processeur.

Pour installer le processeur, alignez les deux encoches du socket AM5 avec les deux encoches correspondantes du processeur. Veillez à ce que le triangle doré sur le processeur serve d' indicateur PIN 1 pendant le processus d' installation.

Indicateur PIN 1 Encoches 53,74 mm

Distance entre le centre du socket CPU et le slot DIMM le plus proche.

Important

• Lorsque vous changez le processeur, il se peut que la configuration du système soit effacée et que le BIOS soit réinitialisé à ses valeurs par défaut en raison de l'architecture du processeur AM5.
• Assurez-vous que la carte mère et le bloc d' alimentation sont éteints et débranchez toujours le cordon d' alimentation de la prise électrique avant d' installer ou de retirer le processeur.
• Veuillez garder le capot de protection du processeur après l'installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n' acceptera pas les cartes mère dont le capot de protection aura été retiré.
• Quand le processeur n'est pas installé, protégez toujours les broches du socket CPU avec le couvercle dédié.
• Le processeur ne peut s' insérer que dans un seul sens, ne le forcez donc pas. Placez délicatement le processeur dans le socket sans exercer de pression excessive.
• Veuillez manipuler le processeur par les bords uniquement. Évitez de toucher les broches ou la surface du processeur. Tout endommagement des broches peut entraîner la panne du processeur.
• Lors de l'installation d'un processeur, n'oubliez pas d'installer un ventilateur pour processeur. Un ventilateur de processeur est nécessaire pour protéger le processeur contre la surchauffe et maintenir la stabilité du système.
• Veuillez installer le système de refroidissement du processeur conformément aux instructions du fabricant. Assurez-vous qu'il est bien fixé au processeur et à la carte mère pour garantir une bonne dissipation de la chaleur.
• La surchauffe peut facilement endommager le processeur et la carte mère. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d' appliquer une couche de pâte thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d' améliorer la dissipation de la chaleur.
• Cette carte mère supporte l' overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l' overclocking. Prenez note que l' utilisation au-delà des caractéristiques du constructeur n' est pas recommandée. MSI® ne garantit pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

Slots DIMM DDR5

Le slot DIMM DDR5 est un connecteur dédié conçu pour accueillir des modules de mémoire DDR5 (Double Data Rate 5). Il s'agit de la norme la plus récente en matière de mémoire informatique, qui offre des vitesses de transfert de données plus rapides et une plus grande efficacité.

Recommendation d' installation du module de mémoire

Veillez à toujours insérer un module de mémoire dans le slot DIMMA2 en premier.

- Alignez l' encoche du module DDR5 sur l' encoche du slot de mémoire afin de garantir une orientation correcte. Ne forcez pas le module dans le slot. Il devrait s' insérer facilement s' il est correctement aligné.

- Pour garantir la stabilité du système au mode de double canal, assurez-vous d'installer les modules de mémoire du même type, du même nombre et de la même densité.

- Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée lors de l' overclocking car la fréquence d' opération de mémoire dépend du Serial Presence Detect (SPD). Rendez-vous sur le BIOS et choisissez DRAM Speed pour régler la fréquence de mémoire si vous voulez faire fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevée.

- Il est recommandé d' utiliser un système de refroidissement de mémoire plus efficace lors de l' installation de tous les modules DIMM ou d' un overclocking.

- La stabilité et la compatibilité du module de mémoire lors de l' overclocking dépendent du processeur et des périphériques installés.

- Veuillez vous référer au site www.msi.com pour plus d' informations sur la mémoire compatible.

PCI\_E1\~4 : Slots d' extension PCIe

Les slots d' extension PCI Express (PCIe) sont utilisés pour connecter des cartes d' extension à la carte mère. Ces cartes peuvent apporter des fonctions supplémentaires à votre ordinateur, telles que des fonctions graphiques, de connexion ou de stockage.

PCI_E1 : PCIe 5.0 x16 (depuis CPU)

PCI_E2 : PCIe 3.0 x1 (depuis chipset)

PCI_E3 : PCIe 3.0 x1 (depuis chipset)

PCI_E4 : PCIe 4.0 x4 (depuis chipset)

Important

• Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poids et pour éviter la déformation du slot.
• Si vous choisissez d' installer une seule carte d' extension PCIe x16, nous vous recommandons d' utiliser le slot PCI_E1 pour profiter de performances optimales.
• Veillez à toujours mettre l' ordinateur hors tension et à débrancher le cordon d' alimentation avant d' installer les cartes d' extension. Référez-vous à la documentation des cartes d' extension pour vérifier si un composant ou un logiciel doit être modifié.
• Le slot PCI_E4 fonctionne en mode x2 lorsqu'un SSD M.2 est installé dans le slot M2_3.

M2\_1\~3 : Slots M.2 (Clé M)

Le slot M.2 est un petit slot d' extension à grande vitesse sur la carte mère. Il peut être utilisé pour connecter un SSD M.2, qui est un type de disque dur offrant des performances plus rapides que les SSD SATA traditionnels.

M2_1 M2_2 M2_3

Regardez la vidéo pour savoir comment installer le SSD M.2 avec le dissipateur M.2 Shield Frozr sans vis.

- https://msi.gm/S7F5D000

Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, veuillez noter ce qui suit :

• Retirez la plaque M.2 ou le cube en caoutchouc du slot M.2 avant d' installer le SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec la carte mère.
• Assurez-vous que le dissipateur SSD M.2 que vous utilisez respecte les limites de taille afin d' éviter tout dommage.

Restrictions sur la taille du dissipateur SSD M.2

Si vous devez acheter un dissipateur supplémentaire, veuillez vous référer à l’ illustration ci-dessous pour confirmer les dimensions de l’ espace d’ installation M.2. Considérez également la hauteur de la carte d’ extension PCIe installée lorsque vous déterminez l’ espace d’ installation M.2.

M2_1 Largeur : jusqu' à 25 mm M2_3 M2_2 Largeur : jusqu' à 25 mm

Installation du module M.2 dans le slot M2\_1

1. Appuyez sur le bouton situé à l' extrémité du dissipateur M.2 Shield Frozr sans vis et maintenez-le enfoncé.

1. Soulevez légèrement l' extrémité du dissipateur M.2 Shield Frozr sans vis et déplacez-le vers l' avant pour retirer le dissipateur.

1. Si vous installez un SSD 2260, utilisez l' outil EZ M.2 Clip II Remover fourni. Placez le clip EZ M.2 II dans le slot, utilisez l' extracteur pour le visser en tournant dans le sens des aiguilles d' une montre, et fixez-le. Ignorez cette étape si vous installez un SSD 2280.

EZ M.2 Clip II Remover Clip EZ M.2 II SSD 2260

1. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
2. Tournez le clip EZ M.2 pour fixer le SSD M.2, ou utilisez le clip EZ M.2 II, qui verrouille et fixe automatiquement le SSD.

55 30°30° 44 SSD 2280 44 30°30° SSD 2260 55

1. Retirez le film de protection du pad thermique sous le dissipateur M.2 Shield Frozr sans vis.
2. Alignez les encoches sous le dissipateur M.2 Shield Frozr sans vis sur les tenons, puis remettez le dissipateur en place.
3. Appuyez sur l' extrémité du dissipateur M.2 Shield Frozr sans vis pour le verrouiller complètement.

Installation du module M.2 dans les slots M2\_2/M2\_3

1. Placez le clip EZ M.2 II fourni dans le slot selon la longueur du SSD, utilisez l'outil EZ M.2 Clip II Remover pour le visser en tournant dans le sens des aiguilles d'une montre, et fixez-le.

EZ M.2 Clip II Remover Clip EZ M.2 II

1. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. Utilisez le clip EZ M.2 II pour verrouiller et sécuriser automatiquement le SSD.

2 30° 3

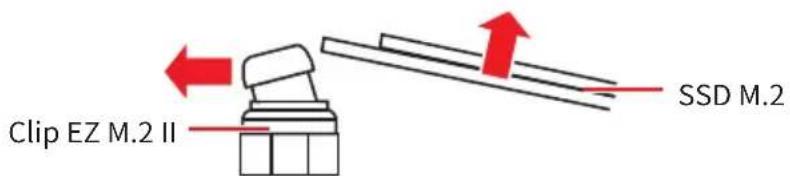

Retirer le SSD M.2 à l' aide du clip EZ M.2 II

Pour retirer le SSD M.2 du clip EZ M.2 II, poussez doucement la tête du clip EZ M.2 II vers l'extérieur tout en tirant le SSD M.2 vers le haut.

Clip EZ M.2 II SSD M.2

SATA\_A1\~A4 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

• Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.
• Les câbles SATA ont des fiches identiques de chaque côté. Cependant, il est recommandé de connecter le connecteur plat à la carte mère pour économiser de l’espace.

JAUD1 : Connecteur audio avant

Ce connecteur vous permet de connecter les prises audio sur le panneau avant.

JFP1, JFP2 : Connecteurs du panneau avant

Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l' alimentation et les LED du boîtier/châssis de votre PC. Les connecteurs Power Switch et Reset Switch vous permettent de connecter le bouton d' alimentation et le bouton de réinitialisation. Le connecteur Power LED se connecte à l' indicateur LED du boîtier du PC et le connecteur HDD LED indique l' activité du disque dur. Le connecteur JFP2 est destiné au buzzer et au haut-parleur. Pour connecter les câbles du boîtier du PC aux bonnes broches de la carte mère, veuillez vous référer aux images suivantes ci-dessous.

Assurez-vous de connecter les câbles Power LED et HDD LED aux pôles positifs et négatifs correspondants de la carte mère. Dans le cas contraire, les LED ne fonctionneront pas correctement.

JDASH1 : Connecteur du contrôleur de réglages

Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle).

Ces connecteurs d' alimentation vous permettent de connecter une alimentation ATX.

Assurez-vous que tous les câbles d' alimentation sont correctement connectés à une alimentation ATX appropriée pour assurer un fonctionnement stable de la carte mère.

JCI1 : Connecteur d' intrusion châssis

Ce connecteur vous permet de connecter le câble d' interrupteur d' intrusion châssis.

Commencer l'activité d' intrusion châssis

Utilisation du détecteur d' intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d' intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l' ordinateur est allumé, vous recevrez un message d' avertissement à l' écran.

Réinitialisation de l' avertissement d' intrusion châssis

1. Allez dans BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d' intrusion châssis).
2. Réglez Chassis Intrusion (Intrusion châssis) sur Reset (Réinitialiser).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Entrée pour choisir Yes (Oui).

JOC\_FS1 : Cavalier de démarrage sécurisé

Ce cavalier est utilisé pour le démarrage sécurisé. Lorsque ce cavalier est activé, le système démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU).

Normal (défaut) Démarrer avec les paramètres BIOS enregistrés.

Activé Appliquer les paramètres par défaut du BIOS et le mode PCIe inférieur (depuis CPU) pour le démarrage sécurisé.

JUSBC1 : Connecteur USB Type-C® 10 Gb/s du panneau avant

Ce connecteur USB vous permet de vous connecter au port USB Type-C® situé sur le panneau avant et supporte des vitesses de transfert de données allant jusqu'à 10 Gb/s. Il présente un design intuitif qui garantit une orientation correcte lors de la connexion du câble.

JUSBC1 Câble USB Type-C Port USB Type-C du panneau avant

JUSB3 : Connecteur USB 5 Gb/s

Ce connecteur USB vous permet de vous connecter aux ports USB situés sur le panneau du châssis et supporte des vitesses de transfert de données allant jusqu'à 5 Gb/s.

10 11 1 20

Broche Nom de signal Broche Nom de signal
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN	16 Ground
17 USB3_RX_DP	18	USB3_RX_DN
19 Power 20 No Pin

Notez que les câbles d' alimentation et de terre doivent être branchés correctement pour éviter tout dommage.

JUSB1\~2 : Connecteurs USB 2.0

Ces connecteurs USB vous permettent de vous connecter aux ports USB situés sur le panneau du châssis et supportent des vitesses de transfert de données allant jusqu'à 480 Mb/s.

• Notez que les broches VCC et Terre doivent être branchées correctement pour éviter tout dommage.
• Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI Center.

JTPM1 : Connecteur du module TPM

Ce connecteur est conçu pour prendre en charge un module TPM (Trusted Platform Module) afin de sécuriser le stockage de données sensibles et d' effectuer des opérations cryptographiques qui garantissent l'intégrité de votre système.

Le module TPM n'est pas inclus et doit être acheté séparément.

CPU\_FAN1, PUMP\_SYS1, SYS\_FAN1\~6 : Connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être divisés en deux catégories : Mode PWM et Mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant la tension. Veuillez vous référer au tableau de caractéristiques suivant pour le mode du connecteur de ventilateur de votre carte mère.

Vous pouvez contrôler les ventilateurs dans le panneau BIOS > HARDWARE MONITOR. L' activation de Smart Fan Mode (mode ventilateur intelligent) permet de réguler la vitesse du ventilateur en fonction de la température du processeur ou du système. La désactivation de Smart Fan Mode permet au ventilateur de tourner à plein régime.

ortant

Vous pouvez définir DC ou PWM dans le panneau HARDWARE MONITOR en fonction de votre type de ventilateur si votre carte mère le supporte. Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

CPU_FAN1 PUMP_SYS1 SYS_FAN1 SYS_FAN6 SYS_FAN5 SYS_FAN2 SYS_FAN4 SYS_FAN3

Définition des broches en mode PWM

Broche Nom de signal Broche Nom de signal
1 Ground 2 +12V
3 Sense 4 Speed Control Signal

Définition des broches en mode DC

Broche Nom de signal Broche Nom de signal
1 Ground 2 Voltage Control
3	Sense	4	NC

Caractéristiques des connecteurs de ventilateur

Connecteur	Mode ventilateur	Courant maximum	Puissance maximum
CPU_FAN1	Mode Auto	2 A	24 W
PUMP_SYS1	Mode PWM	3 A	36 W
SYS_FAN1~6	Mode Auto	1 A	12 W

ortant

Le mode automatique détectera automatiquement le type de ventilateur utilisé.

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration du système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS/Réinitialiser le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l' ordinateur et débranchez le cordon d' alimentation.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez le cordon d' alimentation et allumez l' ordinateur.

JRGB1 : Connecteur LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.

Broche Nom de signal Broche Nom de signal
1 +12V	2 G
3 R 4 B

Connexion du ruban LED RGB

Connecteur JRGB Câble d' extension JRGB Ruban LED RGB de type 5050 12 V

Connexion du ventilateur LED RGB

Connecteur JRGB Connecteur de ventilateur système Ventilateur LED RGB

Important

• Le connecteur JRGB supporte des rubans LED RGB (12 V/G/R/B) de type 5050 d' une longueur de 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V).
• Avant d' installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l' alimentation et à débrancher le cordon d' alimentation de la prise électrique.
• Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d' extension LED.

JARGB\_V2\_1\~3 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2)

Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu'à 180 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V).

Connexion du ruban LED RGB adressable

Connecteur JARGB_V2 Câble d' extension JARGB_V2 Ruban LED ARGB/ARGB Gen2

Connexion du ventilateur LED RGB adressable

Connecteur JARGB_V2 Connecteur de ventilateur système Ventilateur LED ARGB/ARGB Gen2

Attention

Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et le connecteur JARGB_V2 fournissent des tensions différentes. La connexion d'un ruban LED ARGB 5 V au connecteur JRGB peut endommager le ruban LED.

Important

• Si vous connectez les rubans LED ARGB Gen1 et ARGB Gen2 au même connecteur, cela peut entraîner des problèmes. Ne mélangez pas les rubans LED ARGB Gen1 et ARGB Gen2.
• Afin d' obtenir les meilleurs effets, nous vous recommandons fortement d' installer des rubans LED proposant les mêmes caractéristiques.
• Avant d' installer ou de retirer le ruban LED RGB adressable, veillez à toujours éteindre l' alimentation et à débrancher le cordon d' alimentation de la prise électrique.
• Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d' extension LED.

JAF\_1 : Connecteur EZ Conn V1

Ce connecteur est conçu pour connecter les ventilateurs MPG EZ120 ARGB, simplifiant ainsi le routage des câbles. Il permet également de connecter les rubans LED ARGB Gen1 et Gen2 et les ventilateurs système.

Connexion du ventilateur MPG EZ120 ARGB

Connecteur JAF_1 Câble Fan-JAF1 MPG EZ120 ARGB

Connexion du ventilateur LED RGB adressable

Connecteur JAF_1 Câble EZ Conn 1 vers 2 (V1) Ventilateur LED ARGB/ARGB Gen2

Important

• Le câble Fan-JAF1 est inclus dans l' emballage du ventilateur MPG EZ120 ARGB.
• Pour plus d' informations sur l' installation du ventilateur MPG EZ120 ARGB, reportez-vous à https://msi.gm/S5035E56.

LED embarquées

EZ Debug LED

Ces LED indiquent l' état de débogage de la carte mère.

Couleur LED	État
Rouge ■	Le CPU n’ est pas détecté ou son initialisation a échoué
Jaune ■	La mémoire DRAM n’ est pas détectée ou son initialisation a échoué
Blanc □	Le GPU n’ est pas détecté ou son initialisation a échoué
Vert ■	Le périphérique de démarrage n’ est pas détecté ou son initialisation a échoué

Installer le système d' exploitation, les pilotes et MSI Center

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows 11

1. Allumez l' ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows 11 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows 11 dans le menu de démarrage.
6. Appuyez sur n' importe quelle touche lorsqu'apparaît le message [Appuyez sur n' importe quelle touche pour démarrer du CD ou du DVD] (Press any key to boot from CD or DVD). Sinon, veuillez ignorer cette étape.
7. Suivez les instructions à l' écran pour installer Windows 11.

Installer les pilotes avec MSI Driver Utility Installer

important

• Certaines nouvelles puces réseau ne sont pas prises en charge par Windows 11. Il est recommandé d'installer le pilote LAN avant d'installer les pilotes avec MSI Driver Utility Installer. Veuillez vous référer au site www.msi.com pour installer le pilote LAN adapté à votre carte mère.

• Le MSI Driver Utility Installer n' apparaîtra qu'une seule fois. Si vous l'annulez ou le fermez pendant le processus, veuillez vous référer au chapitre Live Update du manuel MSI Center pour installer les pilotes. Vous pouvez également vous rendre sur le site www.msi.com pour rechercher votre carte mère et télécharger les pilotes.
  • MSI Driver Utility Installer doit être installé via Internet.

• Allumez l' ordinateur sous Windows 11.

• Sélectionnez Démarrer (Start) > Paramètres (Settings) > Windows Update, puis sélectionnez Rechercher des mises à jour.
• MSI Driver Utility Installer apparaîtra automatiquement.

1. Cochez la case J'ai lu et j' accepte les conditions d'utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).

1. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l'installation sera affichée en bas.

1. Une fois la progression terminée, cliquez sur Terminer (Finish).

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d' utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veuillez vous référer au fichier https://msi.gm/S391169E ou scannez le code QR pour y accéder.

Les fonctions peuvent varier en fonction du produit que vous possédez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l' architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l' avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset. Cependant, il dispose toujours du mode CSM (module de support de compatibilité) lui permettant de prendre en charge les composants plus anciens non compatibles au BIOS UEFI. Cela vous permettra de remplacer les anciens composants par des composants compatibles UEFI lors de la transition.

Dans ce guide d' utilisation, le terme BIOS se réfère au UEFI, sauf indication contraire.

Avantages de l' UEFI

• Démarrage rapide - L' UEFI peut démarrer directement le système d' exploitation et enregistrer le processus d' autotest du BIOS. Il élimine également le temps à attendre pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités de nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L' UEFI peut vérifier la validité du système d' exploitation pour s' assurer qu' aucun malware ne perturbe le processus de démarrage.

Cas d' incompatibilité avec l' UEFI

• Système d' exploitation Windows 32 bits - cette carte mère supporte uniquement le système d' exploitation Windows 11 64 bits.
• Carte graphique ancienne - le système détectera votre carte graphique. Si vous utilisez des cartes graphiques plus anciennes, le message d' avertissement suivant peut apparaître : Aucun protocole de sortie graphique (GOP) n'est détecté sur cette carte graphique.

Nous vous recommandons de remplacer votre carte graphique par un modèle compatible GOP/UEFI ou d' utiliser un processeur avec puce graphique intégrée pour profiter d' un fonctionnement normal.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d' endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

• Le BIOS est constamment mis à jour afin d' offrir de meilleures performances du système. Par conséquent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) dans le BIOS.
• Les écrans, les options et les paramètres du BIOS peuvent varier en fonction du produit que vous possédez.

Guide d' utilisation du BIOS

Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier https://msi.gm/S9FD336D ou scannez le code QR pour y accéder.

L' apparence du guide d' utilisation du BIOS peut varier en fonction du modèle de votre carte mère. Veuillez consulter le BIOS de votre carte mère pour connaître les paramètres et options spécifiques.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu' apparaît le message Press DEL key to enter Setup Menu, F11 to enter Boot Menu sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

+/- : Augmenter / diminuer la valeur

Entrée : Sélectionner l'élément

ESC : Quitter

Tab : Sélection suivante

Ctrl+F : Entrer dans le menu Recherche

F1 : Liste d' aide générale

F2 : Ajouter ou supprimer un élément favori

F3 : Entrer dans le menu Favoris

F4 : Entrer dans le menu d' information sur le cœur processeur et la mémoire

F5 : Entrer dans le menu Hardware Monitor

F6 : Charger les réglages par défaut

F7 : Alterner entre le mode avancé et le mode EZ

F8 : Charger le profil d' overclocking

F9 : Sauvegarder le profil d' overclocking

F10 : Sauvegarder les modifications et réinitialiser*

F12 : Prendre une capture d' écran et la conserver dans la clé USB (au format FAT/FAT32 uniquement)

* En appuyant sur la touche F10, un message de confirmation résumant vos modifications s' affiche. Sélectionnez Oui ou Non pour confirmer.

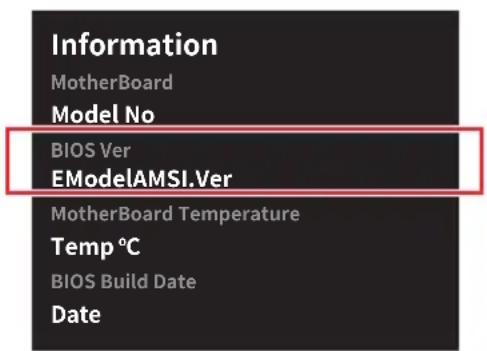

Comment trouver la version du BIOS ?

Après avoir accédé au BIOS, recherchez la version du BIOS dans la boîte d'information.

Information MotherBoard Model No BIOS Ver EModelAMSI.Ver MotherBoard Temperature Temp °C BIOS Build Date Date

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Vous pouvez réinitialiser les paramètres du BIOS en utilisant les méthodes suivantes :

• Allez dans le BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.
• Appuyez sur le bouton Clear CMOS sur le panneau E/S arrière. Si votre carte mère n’a pas ce bouton, ignorez cette étape.

Assurez-vous que l' ordinateur est éteint avant d' effacer les données CMOS. Veuillez vous référer à la section cavalier/bouton Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant de commencer le processus M-Flash, assurez-vous que vous avez :

- Une clé USB d' une capacité de 32 Go ou moins, formatée en FAT32.

Le M-Flash ne supporte que le format FAT32 et la clé USB ne doit pas dépasser 32 Go.

- Un ordinateur avec accès à Internet.

Veuillez suivre les étapes ci-dessous pour mettre à jour le BIOS :

1. Téléchargez le dernier profil BIOS compatible à votre carte mère sur le site MSI et enregistrez-le sur la clé USB.
2. Si votre carte mère est équipée d'un commutateur Multi-BIOS, accédez au BIOS ROM voulu.

3. Insérez la clé USB dans le port USB de votre carte mère.

4. Entrez dans le mode flash par l'une des méthodes suivantes :

5. Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST, puis cliquez sur Oui pour redémarrer le système.

6. Redémarrez et appuyez sur la touche Del pendant le processus de POST pour entrer dans le BIOS. Cliquez sur le bouton M-FLASH et cliquez sur Oui pour redémarrer.

7. Sélectionnez un profil BIOS dans le menu Fichier M-FLASH et appuyez sur la touche Entrée.

8. Lorsqu'un message de vérification de fichier s'affiche, cliquez sur Oui pour lancer la mise à jour du BIOS.

Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

• Assurez-vous que le lecteur LAN est installé et que l'ordinateur est connecté à internet.
• Désactivez tous les autres d' application avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center, puis accédez à la page Support.
2. Sélectionnez Live Update et cliquez sur le bouton Avancé.
3. Sélectionnez le profil BIOS et cliquez sur le bouton Installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton Installer.

Le système redémarrera automatiquement pour mettre à jour le BIOS. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec Bouton Flash BIOS

1. Téléchargez le dernier profil BIOS compatible à votre carte mère sur le site MSI.
2. Renommez le profil BIOS en MSI.ROM et sauvegardez-le sur le répertoire racine de la clé USB.
3. Connectez l'alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d'installer le processeur et la mémoire.)
4. Branchez la clé USB contenant le fichier MSI.ROM au Port Flash BIOS sur le panneau E/S arrière.
5. Appuyez sur le Bouton Flash BIOS pour flasher le BIOS. La LED commence à clignoter pour indiquer que le processus a commencé.

Une fois le processus terminé, la LED s' éteint.

Regulatory Notices

Cet appareil doit être utilisé à l'intérieur.

En tant qu' écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté

européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ
