NK.2000F2 - Visseuse Facom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé à chocs pneumatique
Marque	Facom
Modèle	NK.2000F2
Alimentation	Air comprimé (max 6,2 bar)
Carré d'entraînement	3/4 pouce
Vitesse à vide	6500 tr/min
Couple pic maximum	1950 Nm
Coups par minute	850
Consommation d'air	190 l/min
Pression d'utilisation recommandée	6,2 bar
Poids	3,9 kg
Dimensions (L x l x H)	225 x 213 x 86 mm
Niveau de bruit – Pression acoustique	99,1 dB(A)
Niveau de bruit – Puissance acoustique	110,1 dB(A)
Niveau de vibration	10,7 m/s²
Lubrification	Toutes les 8 h, injecter 0,5 à 1 cm³ d'huile via l'admission d'air
Filtre-régulateur-lubrificateur recommandé	Facom N.581
Diamètre intérieur du flexible	10 mm
Équipements de sécurité obligatoires	Lunettes, gants, chaussures de sécurité, protection acoustique
Réparabilité	Utiliser exclusivement des pièces d'origine Facom et faire appel à un réparateur agréé
Garantie	Garantie annulée en cas d'utilisation de pièces non d'origine
Usage prévu	Serrage et desserrage d'éléments de fixation filetés uniquement

FOIRE AUX QUESTIONS - NK.2000F2 Facom

Quelle pression d'air comprimé utiliser pour la Facom NK.2000F2 ?

La pression d'utilisation maximale est de 6,2 bar. Ne pas dépasser cette pression pour éviter tout risque de vitesse excessive ou de rupture.

Comment lubrifier la clé à chocs NK.2000F2 ?

En l'absence de lubrificateur sur le réseau, injecter 0,5 à 1 cm³ d'huile dans le raccord d'admission toutes les 8 heures de fonctionnement. Utiliser de préférence le filtre-régulateur-lubrificateur Facom N.581.

Quels accessoires puis-je utiliser avec cette clé à chocs ?

Utilisez uniquement des douilles impact et des accessoires prévus pour clés à chocs, de marque Facom de préférence. Vérifiez que le carré d'entraînement est en bon état et que les dispositifs de sécurité (bague et goupille) sont présents.

La clé NK.2000F2 est-elle réversible ?

Oui, elle est équipée d'un système d'inversion de sens de rotation. Vérifiez la position de ce système avant la mise en marche.

Que faire en cas de blocage de l'outil ?

Lâchez immédiatement la gâchette et déconnectez la machine du réseau d'air comprimé. Ne tentez pas de débloquer l'outil sous pression.

Quels sont les équipements de protection obligatoires ?

Portez toujours des lunettes de sécurité, des gants, des chaussures de sécurité et une protection acoustique (niveau sonore > 99 dB).

Puis-je utiliser cette clé pour d'autres opérations que le serrage de visserie ?

Non, la NK.2000F2 est conçue uniquement pour le serrage et le desserrage d'éléments filetés. Toute autre utilisation (comme outil de frappe) est dangereuse et annule la garantie.

Comment installer le flexible d'air comprimé ?

Utilisez un flexible de diamètre intérieur 10 mm avec des raccords rapides. Prévoyez une vanne d'arrêt d'urgence à proximité. Le flexible doit être sec, propre et lubrifié.

Où puis-je faire réparer ma clé Facom NK.2000F2 ?

Les réparations doivent être effectuées par un réparateur qualifié agréé Facom. Consultez votre distributeur Facom le plus proche. Utilisez uniquement des pièces d'origine.

Comment entretenir la clé après utilisation ?

Vidangez régulièrement le réservoir d'air, déconnectez l'outil du réseau, nettoyez-le et lubrifiez-le si nécessaire. Ne la rangez pas avec le flexible tendu. Respectez les intervalles de maintenance.

MODE D'EMPLOI NK.2000F2 Facom

Clé a chocs pneumatique

• LES CLÉS À CHOCS NE SONT PRÉVUES QUE POUR LE SERRAGE ET LE DESSERRAGE D'ÉLÉMENTS DE FIXATION FILETÉS. POUR TOUTE AUTRE UTILISATION, FACOM DÉCLINE TOUTE RESPONSABILITÉ.
  CETTE MACHINE N'EST PAS CONÇUE POUR ÊTRE UTILISÉE EN ATMOSPHÈRE EXPLOSIVE. L'utilisation de cette machine et accessoires doit être conforme aux instructions de cette notice. Utiliser cette machine pour d'autres opérations pourrait entraîner un risque de situation dangereuse pour les personnes et l'environnement.
• Cette machine doit toujours être exploitée, inspectée et entretenue conformément à toutes les réglementations (locales, départementales, fédérales et nationales), applicables aux machines pneumatiques tenues/commandées à la main.
• Pour la sécurité, les performances optimales et la longévité maximale des pièces, cette machine doit être connectée à une alimentation d'air comprimé de 6,2 bars (620 kPa) maximum à l'entrée, avec un flexible de 10 mm de diamètre intérieur.
• Le dépassement de cette pression d'utilisation maximum de 6,2 bars indiquée entraînera des risques de situations dangereuses comme une vitesse excessive, la

rupture d'éléments, un couple supérieur ou une force supérieure pouvant détruire la machine et ses accessoires ou la pièce sur laquelle le travail est effectué.

• S'assurer que tous les flexibles et les raccords sont correctement dimensionnés et bien serrés.
• Utiliser toujours de l'air sec, propre et lubrifié, à une pression maximum de 6,2 bars. La poussière, les fumées corrosives et/ou une humidité excessive peuvent endommager le moteur d'une machine pneumatique.
• Ne jamais lubrifier les machines avec des liquides inflammables ou volatiles tels que le kérosène, le gasoil ou de l'essence.
• Ne retirer aucune étiquette. Remplacer toute étiquette endommagée.
• L'utilisation d'un flexible suspendu est recommandée.

Un raccord rapide connecté directement au raccord d'admission augmente le poids de la machine et réduit donc sa manoeuvrabilité.

• La machine pneumatique doit être équipée et connectée au réseau d'air comprimé via des raccords rapides afin de faciliter son arrêt en cas de danger.
• A la fin de sa durée de vie, il est recommandé de démonter la machine, de dégraisser les pièces et de les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

UTILISATION DE LA MACHINE

• Avant l'utilisation de la machine, vérifier qu'il n'y a pas d'interaction dangereuse avec l'environnement immédiat ( gaz explosif, liquide inflammable ou dangereux, canalisation inconnue, gaine ou câble électrique, etc...).
• Avant de connecter la machine à l'arrivée d'air, vérifier que la gâchette n'est pas bloquée en position marche par un obstacle et qu'aucun outil de réglage ou de montage n'est resté en position.
• Vérifier que la machine est connectée au réseau par un raccord rapide et qu'une vanne de coupure d'air est à proximité pour couper immédiatement l'air en cas de blocage, rupture ou tout autre incident.

• Tenir les mains, les vêtements flottants et les cheveux longs, éloignés de l'extrémité rotative de la machine.

• Vérifier la position du système d'inversion avant la mise en marche de la machine.

• Prévoir, et ne pas oublier, que toute machine motorisée est susceptible d'à-coups brusques lors de sa mise en marche et pendant son utilisation.
• S'assurer que l'ensemble sur lequel le travail est effectué est bien immobilisé.
• En cas de blocage, lâcher immédiatement la gâchette et déconnecter la machine du réseau d'air comprimé.
• Utiliser les accessoires recommandés par FACOM.
• L'utilisation de rechanges autres que les pièces d'origine FACOM peut causer des risques d'insécurité, réduire les performances de la machine, et annule toutes les garanties.

Les réparations ne doivent être effectuées que par des réparateurs qualifiés autorisés. Consultez votre distributeur FACOM le plus proche.

ATTENTION

Ne pas utiliser de flexibles ou de raccords endommagés, effilochés ou détériorés.

Les machines pneumatiques peuvent vibrer pendant l'utilisation.

Les vibrations, les mouvements répétitifs et les positions inconfortables peuvent causer des douleurs dans les mains et les bras.

N'utiliser plus de machine en cas d'inconfort, de picotements ou de douleurs.

Consulter un médecin avant de recommencer à utiliser la machine.

Ne pas transporter la machine par son flexible.

Garder une position équilibrée et ferme. Ne pas se pencher trop en avant pendant l'utilisation de cette machine.

Ne pas utiliser une machine sous l'emprise de drogues, d'alcool, de médicaments ou si vous êtes fatigué.

Utiliser les équipements de protection tels que lunettes, gants, chaussures de sécurité ainsi qu'une protection acoustique.

Rester vigilant, faire preuve de bon sens et d'attention pendant l'utilisation de la machine.

Couper toujours l'alimentation d'air comprimé et débrancher le flexible d'alimentation avant d'installer, déposer ou ajuster tout accessoire sur cette machine, ou d'entreprendre une opération d'entretien quelconque sur la machine.

Cette machine pneumatique ne doit pas être utilisée comme un outil de frappe, au risque de détériorer des éléments de sécurité et de créer des ruptures.

MISE EN SERVICE DE LA MACHINE

LUBRIFICATION

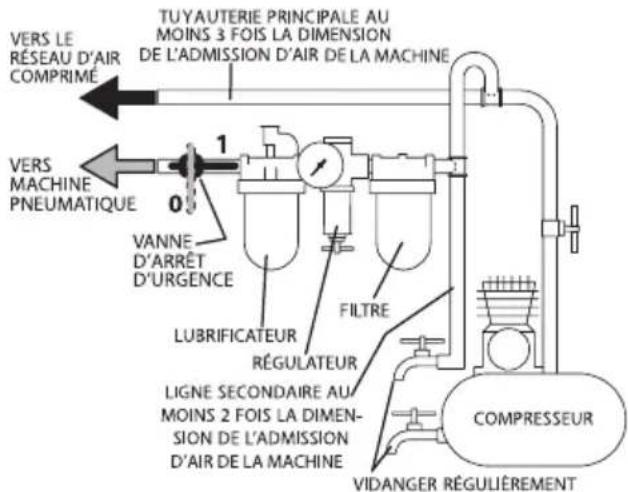

Utiliser toujours un lubrifi cateur avec ces machines. Nous recommandons l'emploi du fi ltre-régulateur-lubrifi cateur suivant: FACOM N.581.

Toutes les huit heures de fonctionnement, si un lubrifi cateur n'est pas utilisé sur le réseau d'air comprimé, injecter 1/2 à 1 cm³ par le raccord d'admission de la machine.

• AVANT CHAQUE UTILISATION VÉRIFIER :

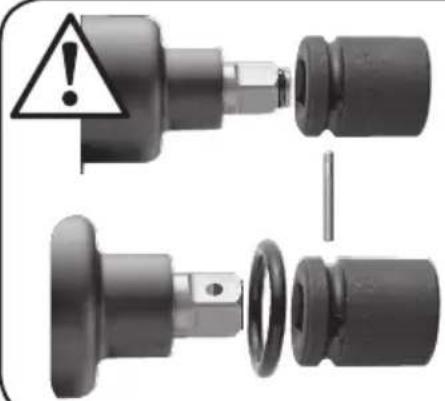

- De n'utiliser que les douilles et les accessoires pour clés à chocs ("IMPACT") ainsi que les dispositifs de sécurité FACOM, bague et goupille pour le montage de ces douilles sur un carré d'entraînement percé.
- L'état du carré d'entraînement (absence de trace de chocs, de fissures ou d'usure prononcée).
- L'état des dispositifs de sécurité (bague et goupille) sur le carré percé ainsi que le jonc de retenue sur le carré non percé.

Modèle Entraînement Coups par	minute	Couple pic maximum	Niveau de bruit Niveau de						vibration m/s^2
			Pression dB(A) Puissance dB(A) Pression dB(C)
	“ N.m k* k* k* k**
NK.2000F2	3/4	850	1950	99,1	3	110,1	3	99,1	3	10,7

Modèle	Vitesse à vide	Consommation d'air	Pression d'utilisation	Poids	Dimensions
	tr/min	l/min bar	kg	mm
NK.2000F2	6500	190	6,2	3,9	225x213x86

* k = incertitude de mesure en dB ** k = incertitude de mesure en m/s²
