NÁVOD NA OBSLUHU NK.2000F2 Facom

Pneumatický rázový Uťahovač

Toto zariadenie a jeho príslušenstvo sa musia používať v súlade s pokynmi uvedenými v tomto návode. Pri používaní tohto zariadenia na iné účely by mohlo hroziť riziko nebezpečného ohrozenia prítomných osôb a životného prostredia.

• Toto zariadenie sa musí vždy používať, kontrolovať a udržiavať v súlade so všetkými predpismi (miestnymi, regionálnymi, federálnymi a národnými), ktoré platia pre ručne ovládané/v ruke držané pneumatické zariadenia.
• Z bezpečnostných dôvodov a kvôli zabezpečeniu výkonnosti a zachovaniu maximálnej životnosti súčiastok sa toto zariadenie musí napájať maximálnym vstupným stlačeným vzduchom 6,2 baru (620 kPa) pomocou hadice s vnútorným priemerom 10 mm.
• Pri používaní vyššieho ako uvedeného maximálneho prevádzkového tlaku 6,2 baru hrozí riziko vzniku nebezpečných situácií, ako napríklad

POUŽÍVANIE ZARIADENIA

• Pred použitím zariadenia skontrolujte, či sa zariadenie nenachádza v nebezpečnom prostredí (výbušný plyn, horľavá alebo nebezpečná kvapalina, káblovod alebo elektrický kábel a pod.).
• Pred pripojením zariadenia na prívod vzduchu skontrolujte, či spúšť zariadenia nie je niečím zablokovaná v polohe Zapnút a či sa na zariadení nenachádza nejaký nastavovací alebo montážny nástroj.
• Skontrolujte, či je zariadenie pripojené na rozvod rýchlospojkou a či je odpojovací vzduchový ventil v blízkosti, aby bolo možné v prípade zablokovania, prasknutia alebo pri akomkol'vek inom probléme vzduch okamžite odpojit'.
• Dbajte na to, aby ste mali ruky, široké odevy a dlhé vlasy v dostatočnej vzdialenosti od otáčacieho mechanizmu zariadenia.

nadmerná rýchlosť, prasknutie častí, vyšší krútiaci moment alebo vyššia sila, ktoré môžu poškodit zariadenie a jeho príslušenstvo alebo diel, na ktorom sa daný úkon vykonáva.

• Dbajte na to, aby boli všetky hadice a prípojky správne dimenzované a dobre utiahnuté.
• Vždy používajte suchý, čistý a naolejovaný vzduch s maximálnym tlakom 6,2 baru. Prach, korozívne dymy a/alebo nadmerná vlhkost môžu poškodit motor pneumatického zariadenia.
• Zariadenia nikdy nemažte horľavými ani prchavými kvapalinami, ako napríklad kerozín, motorová nafta alebo benzín.
• Neodstraňujte žiaden štítok. Vymeňte akýkol'vek poškodený štítok.
• Odporúča sa používať zavesenú hadicu.

Rýchlospojka pripojená priamo na vstupnú prípojku zvyšuje hmotnosť zariadenia a teda zhoršuje manipuláciu s ním.

• Pneumatické zariadenia musia byť vybavené a pripojené na rozvod stlačeného vzduchu pomocou rýchlospojky, aby sa zjednodušilo ich vypnutie v prípade nebezpečenstva.
• Na konci životnosti zariadenia sa odporúča rozmontovať zariadenie, odmastit’ súčiastky a rozdelit’ ich podľa materiálov, aby sa tieto materiály mohli recyklovať.

- Pred zapnutím zariadenia skontrolujte polohu prepínača smeru otáčok.

• Je potrebné mať na pamäti a nezabúdať, že pri akomkol’vek motorizovanom zariadení môže pri zapínaní a počas používania dôjsť k náhlym nárazom.
• Skontrolujte, či je predmet, na ktorom sa úkon vykonáva, správne znehybnený.
• V prípade zablokovania okamžite uvoľnite spúšť a zariadenie odpojte od prívodu stlačeného vzduchu.
• Používajte príslušenstvo odporúčané spoločnosťou FACOM.
• Pri používaní iných ako originálnych náhradných dielov spoločnosti FACOM môže hroziť riziko vzniku nebezpečnej situácie, môže sa znížiť výkonnost' a ruši sa akákol'vek záruka.

Opravy smú vykonávať iba kvalifikovaní a oprávnení opravári. Obrátte sa na najbližšieho distribútora výrobkov FACOM.

UPOZORNENIE

Nepouživajte poškodené, rozstrapkané ani zničené hadice alebo prípojky.

Pri použivaní pneumatických zariadení môžu vznikať vibrácie. Vibrácie, opakované pohyby a nepohodlné polohy môžu spôsobit bolesť v rukách a ramenách.

Zariadenie nepoužívajte v prípade nepohodlia, štípania alebo bolesti.

Pred opätovným použitím nástroja sa poradte s lekárom.

Pri prenášaní zariadenie nedržte za hadicu.

Dbajte na to, aby ste mali vyváženú a stabilnú polohu. Počas použivania tohto zariadenia sa veľmi nenakláňajte dopredu. Zariadenie nepoužívajte, ak ste pod vplyvom drog, alkoholu alebo liekov alebo ak ste unavení.

Používajte ochranné prostriedky, ako napríklad okuliare, rukavice, bezpečnostnú obuv, ako aj akustickú ochranu.

Pred montovaním, odmontovaním alebo úpravou príslušenstva na zariadenie alebo pred akoukol'vek údržbou na zariadení vždy vypnite prívod stlačeného vzduchu a odpojte napájaciu hadicu.

Toto pneumatické zariadenie sa nesmie používať ako nástroj na búchanie, pretože hrozí riziko poškodenia bezpečnostných prvkov a prasknutia.

ZAPNUTIE ZARIADENIA

MAZANIE

Pri tomto zariadení používajte vždy jedno mazadlo. Odporúča sa používať nasledujúci filter-regulátor-mazadlo: FACOM N.581.

V prípade, že sa v rozvode stlačeného vzduchu nepoužíva mazadlo, každých osem hodín prevádzky vstreknite 1/2 až 1 cm³ oleja cez vstupnú prípojku zariadenia.

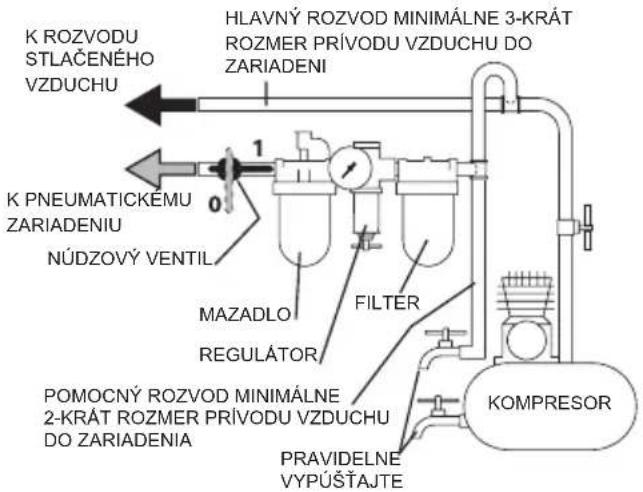

K ROZVODU STLAČENÉHO VZDUCHU HLAVNÝ ROZVOD MINIMÁLNE 3-KRÁT ROZMER PRÍVODU VZDUCHU DO ZARIADENI K PNEUMATICKEMU ZARIADENIU NÚDZOVÝ VENTIL 1 0 MAZADLO FILTER REGULÁTOR POMOCNÝ ROZVOD MINIMÁLNE 2-KRÁT ROZMER PRÍVODU VZDUCHU DO ZARIADENIA PRAVIDELNE VYPÚŠTAJTE KOMPRESOR

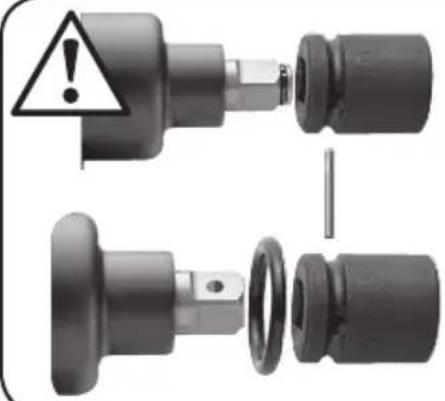

• aby sa použivali iba objímky a príslušenstvo pre rázové uťahovače („IMPACT“), ako aj bezpečnostné zariadenia FACOM, krúžok a závlačka na namontovanie týchto objímok na prevrítanú štvorhrannú hnaciu tyč;
• stav štvorhrannej hnacej tyče (známky nárazov, prasklín alebo výrazného opotrebovania);
• stav bezpečnostných zariadení (krúžok a závlačka) na prevrítanej štvorhrannej tyči, ako aj poistný lem na neprevrítanej štvorhrannej tyči.

Model Pohon Úderov		za minútu	Maximalny moment	Hladina hluku Množstvo vibrácií						m/s2
				Tlak dB(A) Výkon dB(A) Tlak dB(C)
	“ N.m k* k* k* k**
NK.2000F2	3/4	850	1950	99,1	3	110,1	3	99,1	3	10,7	1,55

Model	Rýchlosť na prázdno	Spotreba vzduchu	Prevádzkový tlak	Hmotnosť	Rozmery
	rpm	l/min	bar	kg	mm
NK.2000F2	6500	190	6,2	3,9	225x213x86
