NK.2000F2 - Skrūvgriezis Facom - Bezmaksas lietošanas instrukcija

Produkta veids	Pneimatiskā triecienuzgriežņu atslēga
Zīmols	Facom
Modelis	NK.2000F2
Barošana	Saspiests gaiss (maks. 6,2 bāri)
Piedziņas kvadrāts	3/4 colla
Tukšgaitas ātrums	6500 apgr./min
Maksimālais griezes moments	1950 Nm
Sitieni minūtē	850
Gaisa patēriņš	190 l/min
Ieteicamais darba spiediens	6,2 bāri
Svars	3,9 kg
Izmēri (G x P x A)	225 x 213 x 86 mm
Trokšņa līmenis – Skaņas spiediens	99,1 dB(A)
Trokšņa līmenis – Skaņas jauda	110,1 dB(A)
Vibrācijas līmenis	10,7 m/s²
Eļļošana	Ik pēc 8 stundām caur gaisa ieplūdi ievadīt 0,5 līdz 1 cm³ eļļas
Ieteicamais filtra-regulatora-eļļotāja komplekts	Facom N.581
Šļūtenes iekšējais diametrs	10 mm
Obligātie drošības aprīkojumi	Aizsargbrilles, cimdi, drošības apavi, dzirdes aizsardzība
Remontējamība	Izmantot tikai Facom oriģinālās detaļas un vērsties pie pilnvarota remontētāja
Garantija	Garantija tiek anulēta, ja tiek izmantotas neoriģinālās detaļas
Paredzētais lietojums	Tikai vītņoto stiprinājumu elementu pievilkšana un atskrūvēšana

Bieži uzdotie jautājumi - NK.2000F2 Facom

Kādu saspiesta gaisa spiedienu izmantot Facom NK.2000F2?

Maksimālais darba spiediens ir 6,2 bāri. Nepārsniedziet šo spiedienu, lai izvairītos no pārmērīga ātruma vai bojājuma riska.

Kā ieeļļot NK.2000F2 triecienuzgriežņu atslēgu?

Ja tīklā nav eļļotāja, ik pēc 8 darba stundām caur ieplūdes savienotāju ievadīt 0,5 līdz 1 cm³ eļļas. Vēlams izmantot Facom N.581 filtra-regulatora-eļļotāja komplektu.

Kādus piederumus var izmantot ar šo triecienuzgriežņu atslēgu?

Izmantojiet tikai triecienuzgriežņu atslēgu uzgriežņus un piederumus, kas paredzēti triecienuzgriežņu atslēgām, vēlams Facom zīmola. Pārliecinieties, ka piedziņas kvadrāts ir labā stāvoklī un ka ir klāt drošības ierīces (gredzens un tapa).

Vai NK.2000F2 atslēga ir atgriezeniska?

Jā, tā ir aprīkota ar griešanās virziena maiņas sistēmu. Pirms iedarbināšanas pārbaudiet šīs sistēmas pozīciju.

Ko darīt, ja instruments iestrēgst?

Nekavējoties atlaidiet sprūdu un atvienojiet iekārtu no saspiesta gaisa tīkla. Nemēģiniet atbloķēt instrumentu zem spiediena.

Kāds ir obligātais aizsardzības aprīkojums?

Vienmēr valkājiet aizsargbrilles, cimdus, drošības apavus un dzirdes aizsardzību (trokšņa līmenis > 99 dB).

Vai šo atslēgu var izmantot citām darbībām, ne tikai skrūvju pievilkšanai?

Nē, NK.2000F2 ir paredzēta tikai vītņoto elementu pievilkšanai un atskrūvēšanai. Jebkura cita izmantošana (piemēram, kā sitaminstruments) ir bīstama un anulē garantiju.

Kā uzstādīt saspiesta gaisa šļūteni?

Izmantojiet šļūteni ar iekšējo diametru 10 mm un ātrgaitas savienotājiem. Nodrošiniet avārijas slēgvārstu tuvumā. Šļūtenei jābūt sausai, tīrai un ieeļļotai.

Kur var salabot manu Facom NK.2000F2 atslēgu?

Remonts jāveic kvalificētam Facom pilnvarotam remontētājam. Sazinieties ar tuvāko Facom izplatītāju. Izmantojiet tikai oriģinālās detaļas.

Kā veikt atslēgas apkopi pēc lietošanas?

Regulāri iztukšojiet gaisa rezervuāru, atvienojiet instrumentu no tīkla, notīriet to un nepieciešamības gadījumā ieeļļojiet. Neglabājiet to ar saspringtu šļūteni. Ievērojiet apkopes intervālus.

LIETOŠANAS INSTRUKCIJA NK.2000F2 Facom

Pneimatiskā Triecienatslēga

• Ši ierīce un tās piederumi jālieto saskaņā ar šis lietošanas pamācības norādījumiem. Ja ierīce tiek lietota citiem nolūkiem, apkārt esošie cilvēkiem var tikt apdraudēti.
• Šo ierici vienmēr jālieto, jāpārbauda un jāapkopj saskaņā ar likumdošanu (vietējo, departamenta, federālo vai nacionālo), kas piemērojama rokā turamajām/ar roku vadāmajām iericēm.
• Lai garantētu ierīces drošību, optimālu darbības efektivitāti un maksimālu darba mūžu, tās ieeja jāpievieno ne vairāk kā 6,2 bāru (620 kPa) saspiestā gaisa padevei, izmantojot šlūteni, kuras iekšējais diametrs ir 10 mm.
• Ja norādītais 6,2 bāru maksimālais darba spiediens tiek pārsniegts, var rasties bīstamas situācijas, piemēram, pārmērīgs ātrums, elementu sabojāšanās, augstāks griezes moments vai augstāka jauda, kas var

IERİCES IZMANTOŠANA

• Pirms lietojiet ierīci, pārbaudiet, vai darba virsmas tuvumā nav bīstami elementi (sprāgstošas gāzes, uzliesmojoši vai bīstami šķidrumi, nezināmas caurules, elektriskie kabeli vai izolēti vadi utt.).
• Pirms pieslēdziet ierīci gaisa padevei, pārbaudiet, lai mēlite nebūtu noblokēta darbības režīmā un lai neviens regulēšanas vai montāžas rīks nebūtu palicis pievienots.
• Pārbaudiet, vai ierīce tīklam ir pievienota ar ātri atvienojamu savienojumu un vai gaisa padeves slēgvārsts ir tuvumā, lai noblokešanās, bojājuma vai jebkāda cita traucējuma gadījumā nekavējoties varētu pārtraukt gaisa padevi.
• Rokas, brivās apgērba dalas un garus matus turiet atstatus no ierīces rotējošajām dalām.

iznīcināt ierīci un tās piederumus vai detalu, ar ko tiek strādāts.

• Pārliecinieties, ka visas caurules un savienojumi ir pareizi izmērīti un kārtīgi nostiprināti.
• Vienmēr lietojiet sausu, fīru un ellotu gaisu, kā arī nepārsniedziet 6,2 bāru spiedienu. Putekli, koroziju izraisošas dūmgāzes un/vai pārmērigs mitrums var bojāt pneimatiskās ierīces dzinēju.
• Nekad neellojiet ierices ar uzliesmojošiem vai gaistošiem škidrumiem, piemēram, petroleju, dizeļdegvielu vai degvielu.
• Nenoņemiet nevienu uzlīmi. Nomainiet jebkuru bojāto uzlīmi.
• leteicams izmantot iekaramu šlūteni.
• Ja iekaramā šlūtene netiek izmantota, palielinās ierīces svars un līdz ar to pasliktinās tās vadāmība.
• Pneimatiskajai ierīcei jābūt aprikotai un savienotai ar saspiestā gaisa padeves tiklu, izmantojot atri atvienojamus savienojumus, lai briesmu gadījumā ierīces darbību būtu vieglāk pārtraukt.

• lerices darba mūžam beidzoties, to ieteicams izjaukt pa detalām, detalas kīmiski notīrīt un sadalīt, ievērojot to, no kādiem materiāliem tās ir izgatavotas, lai tās varētu nodot otrreizējai pāstrādei.

• Pirms ierīces iedarbināšanas pārbaudiet, kādā pozīcijā atrodas rotācijas virziena pārslēdzējs.

• leverojiet un neaizmirstiet, ka jebkura motorizēta ierīce var negaiditi sakustēties gan iedarbināšanas brīdī, gan darbības laikā.
• Pārbaudiet, ka virsma, uz kuras tiks strādāts, ir labi nostiprināta.
• Ja ierīce noblokējas, nekavējoties atlaidiet mēlīti un atvienojiet ierīci no saspiestā gaisa padeves tīkla.
  • Lietojiet FACOM ieteiktos piederumus.
• Ja izmantosiet rezerves detaljas, kuras nav izstrādājis FACOM, ierīces darbības drošība, efektivitāte var samazināties, kā arī jebkāda garantija tiek anulēta. Remontu drīkst veikt tikai kvalificētas un pilnvarotas personas. Sazinieties ar tuvāko FACOM izplatītāju.

UZMANİBU

Nelietojiet bojātas vai nolietotas šlūtenes un savienojumus.

Pneimatiskās ierīces darbības laikā var vibrēt.

Vibrācijas, periodiskas kustības un neērts novietojums var izraisīt sāpes plaukstās un rokās.

Pärtrauciet lietot ierīci, ja parādās nekomfortabla, durstoša vai sāpju sajūta.

Pirms atsākt darbu ar ierīci, konsultējieties ar ārstu.

Nepārnēsājiet ierīci, turot to aiz šlūtenes.

Saglabājiet līdzsvarotu un noteiktu pozīciju. Izmantojot šo ierīci, nenoliecieties pārāk tālu uz priekšu.

Nelietojiet ierici narkotisko vielu, alkohola, zāju ietekmē, kā ari tad, ja esat noguris.

Lietojiet aizsargaprikojumu, proti, drošibas brilles, cimdus, apavus, kā arī aprikojumu, kas nodrošina skañas izolāciju.

Esiet modrs, saprātīgs un uzmanīgs, kamēr lietojiet ierīci.

Pirms jebkāda ierīces piederuma uzstādišanas, pievienošanas vai regulēšanas, kā arī pirms jebkādas ierīces apkopes, vienmēr pārtrauciet saspiestā gaisa padevi un atvienojiet gaisa padeves šlūteni.

Šo pneimatisko ierici nedrikst izmantot kā riku sišanai, jo pretējā gadījumā var tikt sabojāti tās drošības elementi un rasties bojājumi.

IERİCES SAGATAVOŠANA DARBAM

ELLOŠANA

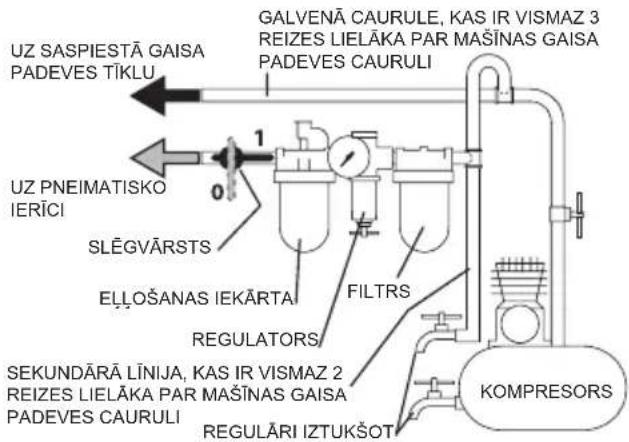

Šis ierīces vienmēr jālieto kopā ar ellošanas iekārtu. Mēs iesakām izmantot šādu filtru-regulatoru-ellošanas iekārtu: FACOM N.581.

Ja saspiestā gaisa padeves tiklā netiek izmantota nekāda eljošanas iekārta, ik pēc astonām darbības stundām caur ierīces gaisa padeves savienojumu jāievada 1/2 lidz 1 cm³ ellas.

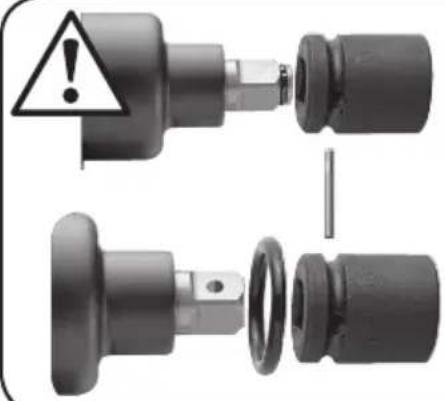

• ka izmantojat tikai tās mucinās un piederumus, kas paredzēti triecienatslēgām ("IMPACT"), kā arī FACOM drošības elementus, gredzenu un tapu šo mucinū uzstādīšanai uz caurumotā uzgaļa.
• uzgaļa stāvokli (pārbaudiet, lai tam nebūtu triecienu atstātas pēdas, bojājumi, kā arī lai tas nebūtu izteikti nolietots).
• drošibas elementu (gredzens un tapa) stāvokli uz caurumotā uzgaļa, kā arī aiztures gredzena stāvokli uz necaurumotā uzgaļa.

Modelis Uzgaļa	izmērs mucinām	Sitienu skaits minūtē	Maksimālais moments	Trokšņa limenis Vibrācijas limenis						m/s^2
				Spiediens dB(A) Jauda dB(A) Spiediens dB(C)
	“ N.m k* k* k* k**
NK.2000F2	3/4	850	1950	99,1	3	110,1	3	99,1	3	10,7	1,55

Modelis	Apgriezienu skaits tukšgaitā	Gaisa patēriņš	Darba spiediens	Svars	Izmēri
	apgr./min	l/min	bar	kg	mm
NK.2000F2	6500	190	6,2	3,9	225x213x86

* k = mērijuma nenoteiktība dB ** k = mērijuma nenoteiktība m/s

EK ATBILSTĪBAS DEKLARĀCIJA

MÊS, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, UZ SAVU ATBILDÍBU PAZINOJAM, KA PRECE

NK.2000F2 - FACOM 3/4'' PNEIMATISKÄ TRIECIENATSLÉGA

• ATBILST PASAKUMIEM, KAS PAREDZETI DIREKTIVÄ 2006/42/EK PAR MAŠINAM
• ATBILST PASÄKUMIEM, KAS PAREDZETI SASKANOTAJÄ EIROPAS STANDARTÄ EN ISO 11148-6: 2012

EN ISO 12100:2010

EN ISO 15744:2008

EN ISO 28927-2:2009

CE

27.07.2012

FACOM KVALITĀTES DAļAS VADĪTĀJS
