NM.1010LF2 - Visseuse Facom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé à chocs pneumatique
Marque	Facom
Modèle	NM.1010LF2
Entraînement	1 pouce (25,4 mm)
Vitesse à vide	4000 tr/min
Coups par minute	720
Couple pic maximum	3500 Nm
Pression d'utilisation	6,2 bars (620 kPa) maximum
Consommation d'air	312 l/min
Poids	11,3 kg
Alimentation	Air comprimé
Lubrification	Huile via lubrificateur ou injection manuelle toutes les 8 heures
Matériau du carré d'entraînement	Acier traité
Fonctions principales	Serrage et desserrage d'éléments de fixation filetés
Sens de rotation	Inversible
Entretien	Nettoyage régulier, vérification des flexibles et raccords, lubrification
Sécurité	Utiliser des équipements de protection, ne pas dépasser 6,2 bars, couper l'air avant entretien
Pièces détachées	Pièces d'origine Facom recommandées
Réparabilité	Par réparateur qualifié agréé
Garantie	Garantie constructeur sous réserve d'utilisation conforme

FOIRE AUX QUESTIONS - NM.1010LF2 Facom

Quelle est la pression d'air maximale pour la visseuse Facom NM.1010LF2 ?

La pression d'utilisation maximale est de 6,2 bars (620 kPa). Ne pas dépasser cette pression pour éviter des risques de vitesse excessive ou de rupture.

Comment lubrifier la visseuse Facom NM.1010LF2 ?

Utilisez un lubrificateur sur le réseau d'air comprimé (recommandé : FACOM N.582). Sinon, injectez 1/2 à 1 cm³ d'huile par le raccord d'admission toutes les 8 heures de fonctionnement.

Quels types d'accessoires puis-je utiliser avec la NM.1010LF2 ?

Utilisez uniquement des douilles et accessoires pour clés à chocs (IMPACT) ainsi que les dispositifs de sécurité Facom (bague et goupille) pour le carré d'entraînement percé.

La visseuse NM.1010LF2 est-elle adaptée pour un usage en atmosphère explosive ?

Non, cette machine n'est pas conçue pour être utilisée en atmosphère explosive. Respectez les consignes de sécurité de la notice.

Quel est le couple maximal de la Facom NM.1010LF2 ?

Le couple pic maximum est de 3500 Nm.

Comment inverser le sens de rotation de la visseuse ?

Utilisez le système d'inversion situé sur la machine. Vérifiez sa position avant la mise en marche.

Que faire en cas de blocage de la visseuse ?

Relâchez immédiatement la gachette et déconnectez la machine du réseau d'air comprimé.

Quels équipements de protection dois-je porter ?

Portez des lunettes de sécurité, des gants, des chaussures de sécurité et une protection acoustique.

Puis-je utiliser la NM.1010LF2 comme marteau ?

Non, cette machine pneumatique ne doit pas être utilisée comme un outil de frappe, au risque d'endommager des éléments de sécurité et de créer des ruptures.

Où puis-je trouver des pièces détachées pour la Facom NM.1010LF2 ?

Les réparations doivent être effectuées par des réparateurs qualifiés agréés. Consultez votre distributeur Facom le plus proche. Utilisez exclusivement des pièces d'origine Facom.

MODE D'EMPLOI NM.1010LF2 Facom

• LES CLÉS À CHOCS NE SONT PRÉVUES QUE POUR LE SERRAGE ET LE DESSERRAGE D'ÉLÉMENTS DE FIXATION FILETÉS. POUR TOUTE AUTRE UTILISATION, FACOM DÉCLINE TOUTE RESPONSABILITÉ.
  CETTE MACHINE N'EST PAS CONCUE POUR ETRE UTILISÉE EN ATMOSPHERÉ EXPLOSIVE. L'utilisation de cette machine et accessoires doit être conforme aux instructions de cette notice. Utiliser cette machine pour d'autres opérations pourrait entrainer un risque de situation dangereuse pour les personnes et l'environnement.
• Cette machine doit toujours être exploiteré, inspectée et entretenue conformément à toutes les règlementations (locales, départementales, fédérales et nationales), applicables aux machines pneumatiques tenues/commands à la main.
• Pour la sécurité, les performances optimes et la longévite maximale des pieces, cette machine doit être connectée à une alimentation d'air compré de 6,2 bars (620 kPa) maximum à l'entrée, avec un flexible de 10 mm de diamètre interieur.
• Le dépassement de cette pression d'utilisation maximum de 6,2 bars indiquée entrainera des risques de situations dangereuses comme une vitesse excessive, la

rupture d' éléments, un couple supérieur ou une force supérieur pouvant détruire la machine et ses accessoires ou la pièce sur laquelle le travail est effectué.
- S'assurer que tous les flexibles et les raccords sont correctement dimensionnés et bien serrés.
Utiliser toujours de l'air sec, propre et lubrifie, à une pression maximum de 6,2 bars. La poussière, les fumées corrosives et/ou une humidité excessive peuvent endommager le moteur d'une machine pneumatique.
- Ne jamais lubrifier les machines avec des liquides inflammables ou volatiles tels que le kerosene, le gasoil ou de l'essence.
- Ne retireur aucune étiquette. Remplacer toute étiquette endommagée.
L'utilisation d'un flexible suspendu est recommendée.

Un raccord rapide connecté directement au raccord d'admission augmente le poids de la machine et réduit donc sa manoeuvrabilité.

• La machine pneumatique doit être équipée et connectée au réseau d'air comprime via des raccords rapides afin de faciliter son arrêt en cas de danger.
• A la fin de sa durée de vie, il est recommandé de démonter la machine, de dégrosir les pièces et de les séparer en fonction des matériaux de manière à ce que ces derniers poussent être recyclés.

UTILISATION DE LA MACHINE

• Avant l'utilisation de la machine, vérifier qu'il n'y a pas d'interaction dangereuse avec l'environnement immédiat (gaz explosif, liquide inflammable ou dangereux, canalisation inconnue, gaine ou cable électrique, etc...).
• Avant de connecter la machine à l'arrivée d'air, vérifier que la gachette n'est pas bloquée en position marche par un obstacle et qu'aucun outil de réglage ou de montage n'est resté en position.
• Verifier que la machine est connectée au réseau par un raccord rapide et qu'une vanne de coupure d'air est à proximite pour couper immédiement l'air en cas de blocage, rupture ou tout autre incident.

• Tenir les mains, les vêtements flottants et les cheveux longs, éloignés de l'extrémité rotative de la machine.

• Verifier la position du système d'inversion avant la mise en marche de la machine.

• Prévoir, et ne pas oublier, que toute machine motorisée est susceptible d'à-coups brusques lors de sa mise en marche et pendant son utilisation.
  S'assurer que I'ensemble sur lequel le travail est effectue est bien immobilisé.
• En cas de blocage, lacher immediatement la gachette et déconnecter la machine du réseau d'air compré.
  Utiliser les accessoires recommendes par FACOM.
• L'utilisation de rechanges autres que les pièces d'origine FACOM peut causeer des risques d'insecurité, réduire les performances de la machine, et annule toutes les garanties.

Les réparations ne doivent être effectues que par des réparateurs qualifiés autorisés. Consultez cette distributeur FACOM le plus proche.

ATTENTION

Ne pas utiliser de flexibles ou de raccords endommages, effilochés ou détiórières.

Les machines pneumatiques peuvent vibrer pendant l'utilisation.
Les vibrations, les mouvements répetitifs et les positions infortables peuvent cause des douleurs dans les mains et les bras.
N'utiliser plus de machine en cas d'inconfort, de picotements ou de douleurs.

Consulteur un medecin avant de recommencer à utiliser la machine.

Ne pas transporter la machine par son flexible.

Garder une position équilibrée et ferme. Ne pas se pencher trop en avant pendant l'utilisation de cette machine.

Ne pas utiliser une machine sous l'emprise de drogues, d'alcool, de medicaments ou si vous est fatigué.

Utiliser les équipements de protection tels que lunettes, gants, chaussures de sécurité ainsi qu'une protection acoustique.

Rester vigilant, faire preuve de bon sens et d'attention pendant l'utilisation de la machine.

Couper tous l'alimentation d'air comprime et débrancher le flexible d'alimentation avant d'installer, déposer ou ajuster tout accessoire sur cette machine, ou d'entrepandre une opération d'entretien quelconque sur la machine.

Cette machine pneumatique ne doit pas etre utiliser comme un outil de frappe, au risque de detelierer des elements de sécurité et de creer des ruptures.

MISE EN SERVICE DE LA MACHINE

LUBRIFICATION

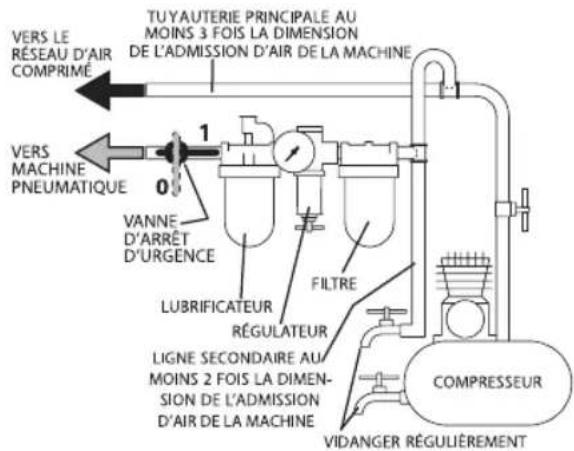

Utiliser toujours un lubrifi cateur avec ces machines. Nous recommendons l'emploi du fi Itre-régulateur-lubrifi cateur suivant: FACOM N.582.

Toutes les huit heures de fonctionnement, si un lubrifi cateur n'est pas utilisé sur le réseau d'air compré, injector 1/2 à 1 cm³ par le raccord d'admission de la machine.

• AVANT CHAQUE UTILISATION VÉRIFIER :

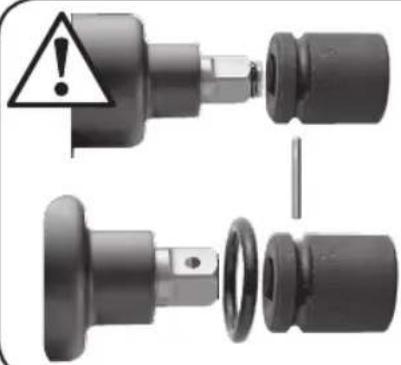

• De n'utiliser que les douilles et les accessoires pour clés à chocs ("IMPACT") ainsi que les dispositifs de sécurité FACOM, bague et goupille pour le montage de ces douilles sur un carre d'entrainment percé.
• L'etat du carre d'entrainment (absence de trace de chocs, de fissures ou d'usure prononcée).
• L'etat des dispositifs de sécurité (bague et goupille) sur le carre percé ainsi que le jonc de retenue sur le carre non percé.

Modèle Entrainen	ent Coups par minute	Couple pic maximum	Niveau de bruit Niveau de						vibration m/s2
			Pression dB(A) Puisance dB(A) Pression dB(C)
	“N.m k* k* k* k**”
NM.1010LF2	1	720	3500	102	3	112,9	3	102	3	15,24 2

Modèle Vitesse à vide	Consommation d'air	Pressiond'utilisation	Poids	Dimensions
	tr/min	l/min bar	kg	mm
NM.1010LF2	4000	312	6,2	11,3

^*k = incertitude de mesure en dB ** k = incertitude de mesure en m/s2

DECLARATION CE DE CONFORMITE

NOUS, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, DECLARONS SOUS NOTRE PROPRE RESPONSABILITE QUE LE PRODUIT NM.1010LF2 - CLE A CHOCS PNEUMATIQUE 1" MARQUE FACOM

• EST CONFORME AUX DISPOSITIONS DE LA DIRECTIVE « MACHINES » 2006/42/CE

• ET EST CONFORME AUX DISPOSITIONS DE LA NORME EUROPEENNE HARMONISEE EN ISO 11148-6:2012

EN ISO 12100:2010

EN ISO 15744:2008

EN ISO 28927-2:2009

（C）

05.02.2016

LE DIRECTEUR QUALITE FACOM

WARNING

IMPORTANT SAFETY INFORMATION ENCLOSED. READ THIS MANUAL BEFORE OPERATING THE MACHINE.

IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PLACE THE INFORMATION IN THIS MANUAL INTO THE HANDS OF THE OPERATOR. FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.

GETTING STARTED WITH THE MACHINE

• IMPACT WRENCHES SHOULD ONLY BE USED FOR TIGHTENING AND LOOSENING FILLETED FIXING ELEMENTS. FACOM WILL NOT BE LIABLE IF THE MACHINE IS USED FOR ANY OTHER PURPOSE.
