Typ produktu	Pneumatyczny klucz udarowy
Marka	Facom
Model	NM.1010LF2
Napęd	1 cal (25,4 mm)
Prędkość obrotowa na biegu jałowym	4000 obr/min
Uderzenia na minutę	720
Maksymalny moment obrotowy szczytowy	3500 Nm
Ciśnienie robocze	maks. 6,2 bara (620 kPa)
Zużycie powietrza	312 l/min
Waga	11,3 kg
Zasilanie	Sprężone powietrze
Smarowanie	Olej przez smarownicę lub ręczne wstrzykiwanie co 8 godzin
Materiał kwadratu napędowego	Stal obrobiona cieplnie
Główne funkcje	Dokręcanie i odkręcanie elementów złącznych gwintowanych
Kierunek obrotów	Odwracalny
Konserwacja	Regularne czyszczenie, sprawdzanie przewodów i złączek, smarowanie
Bezpieczeństwo	Stosować środki ochrony, nie przekraczać 6,2 bara, odciąć dopływ powietrza przed konserwacją
Części zamienne	Zalecane oryginalne części Facom
Możliwość naprawy	Przez wykwalifikowanego autoryzowanego serwisanta
Gwarancja	Gwarancja producenta pod warunkiem zgodnego z przeznaczeniem użytkowania

Często zadawane pytania - NM.1010LF2 Facom

Jakie jest maksymalne ciśnienie powietrza dla wkrętarki Facom NM.1010LF2 ?

Maksymalne ciśnienie robocze wynosi 6,2 bara (620 kPa). Nie przekraczać tego ciśnienia, aby uniknąć ryzyka nadmiernej prędkości lub pęknięcia.

Jak smarować wkrętarkę Facom NM.1010LF2 ?

Użyj smarownicy w sieci sprężonego powietrza (zalecana: FACOM N.582). W przeciwnym razie wstrzyknij 0,5 do 1 cm³ oleju przez przyłącze wlotowe co 8 godzin pracy.

Jakie rodzaje akcesoriów mogę używać z NM.1010LF2 ?

Używaj wyłącznie nasadek i akcesoriów do kluczy udarowych (IMPACT) oraz zabezpieczeń Facom (pierścień i zawleczka) do kwadratu napędowego z otworem.

Czy wkrętarka NM.1010LF2 nadaje się do użytku w atmosferze wybuchowej ?

Nie, to urządzenie nie jest przeznaczone do użytku w atmosferze wybuchowej. Przestrzegaj zaleceń bezpieczeństwa zawartych w instrukcji.

Jaki jest maksymalny moment obrotowy Facom NM.1010LF2 ?

Maksymalny moment obrotowy szczytowy wynosi 3500 Nm.

Jak odwrócić kierunek obrotów wkrętarki ?

Użyj systemu odwracania znajdującego się na urządzeniu. Sprawdź jego położenie przed uruchomieniem.

Co zrobić w przypadku zablokowania wkrętarki ?

Natychmiast zwolnij spust i odłącz urządzenie od sieci sprężonego powietrza.

Jakie środki ochrony osobistej powinienem nosić ?

Noś okulary ochronne, rękawice, obuwie ochronne i ochronniki słuchu.

Czy mogę używać NM.1010LF2 jako młotka ?

Nie, to urządzenie pneumatyczne nie może być używane jako narzędzie udarowe, ponieważ grozi to uszkodzeniem elementów bezpieczeństwa i pęknięciami.

Gdzie mogę znaleźć części zamienne do Facom NM.1010LF2 ?

Naprawy muszą być przeprowadzane przez wykwalifikowanych autoryzowanych serwisantów. Skontaktuj się z najbliższym dystrybutorem Facom. Używaj wyłącznie oryginalnych części Facom.

INSTRUKCJA OBSŁUGI NM.1010LF2 Facom

PRZEOCZENIE PODANYCH OSTRZEKEN MOZE BYC POWODEM WYPADKOW.

URUCHOMIENIE MASZYNY

• KLUCZE UDAROWE SA PRZEWIDZIANE TYLKO DO MOCOWANIA I ODMOCOWANIA GWINTOWANYCH ELEMENTOW MOCUJACYCH. DLA KAZDEGO INNEGO UZYTKOWANIA, FACOM UCHYLA SIE OD WSZELKIEJ ODPOWIEDZIALNOSCI. MASZYNA TA NIE ZOSTA LA ZAPROJEKTOWANA DO UZYTKOWANIA W ATMOSFERZE WYBUCHOWEJ.

Uzytkowanie tej maszyny i akcesiorow musi bye zgodne z niniejsz instrukcja obstugi. Stosowanie tej maszyny do innych czynnosci mogloby byc niebepezeczne dla odob i srodowiska.

• Zawsze obstugiwac, przygladac i utrzymywac maszyny zgodnie z obowiqzujycymi przyepisami nafozonymi na operatorow maszyny pneumatycznych.
  Dla bezpieczentswa, optimalnej wydajnosci i zywornosci podzespolow, cijsenie w sieci sprezonego powietrza nie powinno przyekracza 6,2 bar (620 kPa), wewnetrzna srednica przyzewodu nie powinna przyekracza 10 mm.

• Przekroczenia wskazanego maksymalnégo ciasnienia roboczego 6,2 barów spowoduje niebezpieczne okolicznosci, np. nadmiernq predkosc, wiekszy moment lub wieksz q site, któ mogbyuszkodźmicaszynie jej akcesoria oraz obrabianq czesc.

• Upewnic sieczy przewody i zlaczki majq odpowiedni rozmiar iczy sq prawidlowo podlaczzone.
• Zawsze uzywac czystego, pozbawionego i smarowane wilgoci powietrza o cisnieniu 6,2 bar (620 kPa).
• Pyl, agresywnepary i nadmierna wilgoc mogdoprowadzic do zniszczenia silnika lub calego maszyny pneumatyczneo.
• Nie smarowac srodkami zawierajycymi substancje palne lub lotne, jak nafta, i benzyna.
• Nie usuwac oznaczen z maszyny.
• Maszynę pneumatycznych sąȩzy wyposzaźć i podlączyc do sieci powietrza spreżonego za pomocHQsbykoZcza, aby ułatwc jej zatrzymanie w razine niebezemieczne stawa.
• Zachowaj te instrukcje. Po calkowitym zuzyciu urzqdzenia nalezy je zdemontowac na czeci i poddać procesów recyklinger.

UZYTKOWANIE MASZYNY

• Przed uzytkowaniem maszyny, sprawdzić przy wystepujenebezmieczne oddziatywanie na bezpos省教育nie srodowisko (gaz wybuchowy, plyn latwopalny lub niebezmieczny, niedznana kanali-zacja, przyzwod lub kabel elektryczny, itp...).
• Przed podlqczemien maszyny do doprowadzenia powietrza, sprawdzićczy dzwignia nie jest zablokowana w połozeniu startu przyzej.akis przyzemiot,czyNie pozostatoźadne narędzie regulacij lub montazu.
• Sprawdzić,czy maszyna jest podlączona do sieci za pomoczybkoźycza i czy zawór odcinajcy powietrze znajduje są woblizu, aby można byto natychmiast odcieć dopły w powietrza w przypadku blokady, zerwnia lub innego incydentu.

• Rece, luze nubrania i dlugie wlosy trzymac z dala od końcoki obrotowej maszyny.

• Sprawdzić połozenia przy.§qcznika przyzed uruchomieniem maszyny.

• Nalezy byc swiadomym i przygotowanym na nagle szarpiecie podczas rozruchu maszyny zenergizowanych.

• Upewnic sieczy zespól, na ktorym wykonywana jest praca jest prawidtowo unieruchomiony.
• W przypadku blokady, natychmiast zwolnic dzwignie odłączyc maszyne od siecigowietra spreźonego.
  Uzywac akcesiorowrekomendowanych przyFACOM.
• Stosowanie innych niz oryginalne czeci zamiennych moze spowodowac niebezpieczeanstwo urazu, obnizenie wydajnosci, wzrost kosztow eksploatacji i anuluje gwarancji.

Naprawy powinny byc wykonywane wyfacznie przy autoryzowy i wykalifikowany personel. Informaci udzielajq autoryzowani dystrybutorzy FACOM.

OSTRZEZENIA

Nie uzywać zniszczonych, uzkidzonych przywodów i złuczek w zlym stanie.

Maszyny pneumatyczne moga wywojwac organia podczas pracy. Drgania, powtarzajace sie szarpięcia towarzyszczce uruchamianiu maszyny i niedopowieznia pozycja przy pracy mogamie szkodliwy wptyw na dlonie i ramiona. Przerwać prace wszelkimi narźedziAMI, jesti wystqi uczucie mrowenia lub bolu. Zasięgnac porady medycznej przy ponownym przystapieniem do pracy.

Uzywac sprzetu ochrnoego, np. okularow, rekawic, obuwa ochrnoego oraz oslony przy halasem. Zachowac ostroznosc, zdrowy rozsqdek podczas uzytkowania maszyny.

Nie przenosi maszyny trzymajcq za przywod zasilajacy.

Przyjarc postawe pewnq i stabilnq. Nie przyceniac swoich mozliwosci.

Nie uzywac maszyny bedqc pod wplywem narkołykw, alkoholu, lekarstw lub w stanie zmeczenia.

Zawsze odcić dopfyw powietrza o odłgczyc przyzwód zasilajczy przyded montaźem/demontaźem akcesiorów z maszyny oraz przyded przystapkieniem do czynnosci serwisowych.

Ta maszyna pneumatyczna nieMZe byc uzywana jak wybijak ze wzgledu na ryzyko uszkodzenia elementow zabepeziejczych i spowodomania pęknieć.

UTRZYMANIE MASZNY

SMAROWANIE

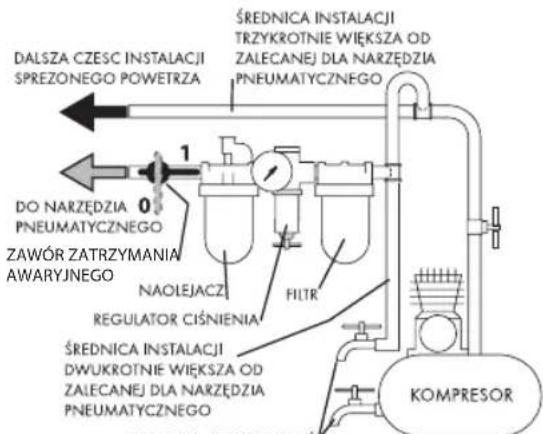

Stosowac tylko w sieci posiadajqcej naolejacz. Zalecamy stosowanie nastepujcego zestawu filtrnaolejacz- reduktor: FACOM N.582.

Co osiem godzin pracy, jesti smarownica nie jest uzywana na sieci powietrza spreźzonego, wryskiwoc 1/2 do 1 cm³ przyczkte wlotowq maszyny.

REGULARINE OCZYSZAC ZBIORNIK KOMPRESORA INSTALACJE Z OSADOW

• PRZED KAZDYM UZYCIEM NALEZY SPRAWDZIC:

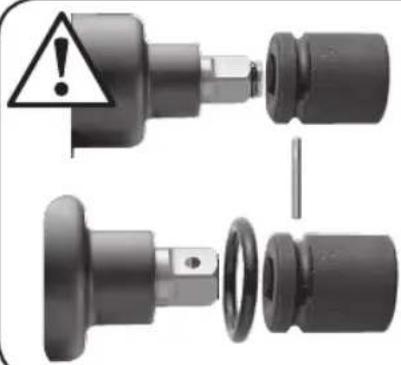

  Uzywac tylko nasadki i akcesoria przyznaczone do klucz ydarowych ("IMPACT") oraz urzadzenia zabepieczajcie FACOM, odpowiedni pierScien i koTek do monta zu tych tulei na przewierconym wkladzie graniatkowym.
  Wktag graniatkowy (brak sladow uderzen, peknie lub znacznych sladow zuzycia).
• Narędzia zabeepieczajcie (pierScién i kolek) na przewierconym wiktadzie oraz pierscien ustalajcy na nie przewierconym wiktadzie.

Referencia Zabier	sk kwadratowy	Ilość uderzeni	Maksymalny moment	Pozom hałasu Poziom					wibraci m/s2
				Cisnienie dB(A) Moc dB(A) Cisnienie dB(C)
	“N.m k” k* k* k**
NM.1010LF2	1	720	3500	102	3	112,9	3	102	3	15,24 2

Referencia	Obroty biegu jalowego	Średnie zuźycie powietrza	C)iₘ不断增强	Waga	Wymiary
	obr/min	l/min bar	kg	mm
NM.1010LF2	4000	312	6,2	11,3	525x203x172

^*k = niepewnosc pomiaru w dB ** k = Niepwnosc pomiaru w m/s

2
