| Type de produit | Manomètre de pression |
| Marque | Facom |
| Modèle | DA.160 |
| Catégorie | Manomètre de pression pour diagnostic automobile |
| Usage principal | Mesure de pression dans les systèmes d'échappement (EGR, Waste Gate, etc.) |
| Plage de mesure | De -1000 mbar à +4000 mbar |
| Unités de mesure | mbar |
| Précision | ±25 mbar (selon usage) |
| Affichage | Analogique avec aiguille |
| Raccord | Tuyau flexible avec embouts adaptés |
| Alimentation | Aucune (mécanique) ou pile (non spécifié) |
| Dimensions (approx.) | 100 mm de diamètre, 40 mm d'épaisseur |
| Poids (approx.) | 0,5 kg |
| Matière du boîtier | Plastique renforcé ou métal |
| Fonctions principales | Test de pression EGR, test de dépression, mesure de contre-pression |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; éviter les solvants |
| Sécurité | Ne pas utiliser avec de l'oxygène ou des gaz inflammables ; respecter les limites de pression |
| Pièces détachées et réparabilité | Joint et adaptateurs disponibles ; réparation par centre agréé Facom |
| Informations générales | Notice d'utilisation incluse ; modèle professionnel Facom Pro for Life |
FOIRE AUX QUESTIONS - DA.160 Facom
Comment utiliser le manomètre DA.160 pour tester la vanne EGR ?
Connectez le manomètre au circuit EGR, moteur en marche. Observez la pression : elle doit varier selon les régimes (ex. 600 mbar/10s). Consultez la notice pour les valeurs exactes.
Quelle est la plage de mesure du Facom DA.160 ?
Le DA.160 mesure de -1000 mbar à +4000 mbar. Il est adapté aux systèmes de dépression et suppression des moteurs diesel.
Le manomètre DA.160 nécessite-t-il une pile ?
Non, le DA.160 est un manomètre mécanique à aiguille. Aucune pile n'est nécessaire. Il fonctionne uniquement par la pression du gaz.
Comment nettoyer le manomètre Facom DA.160 ?
Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le boîtier ou le cadran.
Puis-je utiliser le DA.160 pour mesurer la pression d'huile ?
Non, le DA.160 est conçu pour les gaz (air, échappement). Ne l'utilisez pas pour des liquides ou de l'oxygène, risque de dommage.
Où trouver la notice en PDF du Facom DA.160 ?
La notice est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger en format PDF depuis la page du produit.
Que faire si l'aiguille ne revient pas à zéro ?
Vérifiez que le manomètre n'est pas obstrué. Si le problème persiste, contactez le service après-vente Facom pour un recalibrage.
Quels accessoires sont fournis avec le DA.160 ?
Le manomètre est livré avec un tuyau flexible et plusieurs embouts adaptateurs pour différents raccords de diagnostic.
Le Facom DA.160 est-il garanti ?
Oui, Facom offre une garantie professionnelle. Conservez la facture pour faire valoir la garantie en cas de défaut.

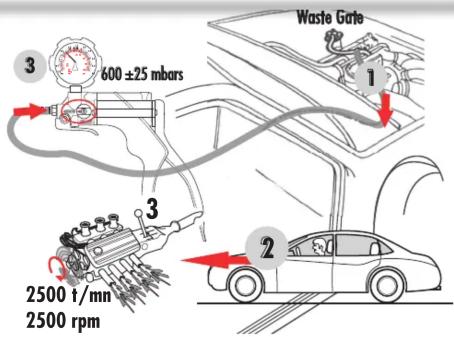

Comment interpréter une lecture de 600 mbars lors du test Waste Gate ?
Pour un test Waste Gate à 2500 tr/min, la pression doit être de 600 ±25 mbars. Une valeur hors plage indique un problème de soupape.
Questions des utilisateurs sur DA.160 Facom
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Manomètre de pression au format PDF gratuitement ! Retrouvez votre notice DA.160 - Facom et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DA.160 de la marque Facom.
MODE D'EMPLOI DA.160 Facom


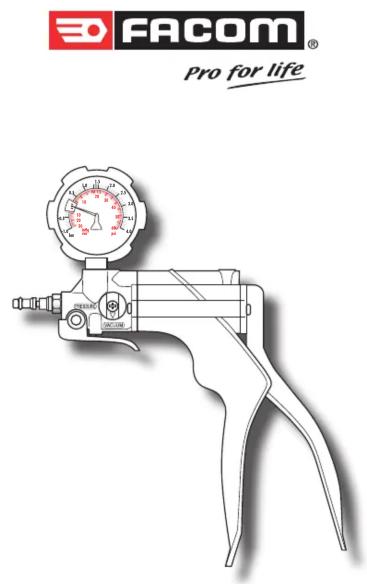

FACOM® Pro for life- 1000 mbars → + 4000 mbars
DA.160
900594
NU-DA.160/0511


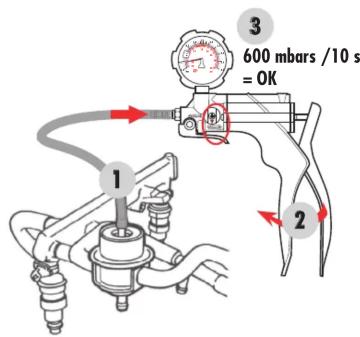

3 600 mbars /10 s = OK 1 2


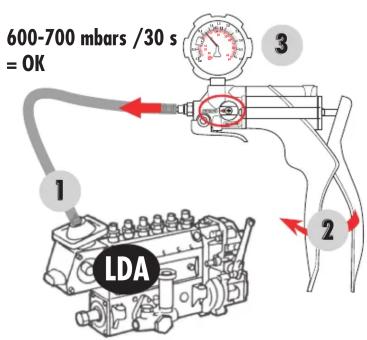

600-700 mbars /30 s = OK 1 LDA 2 3


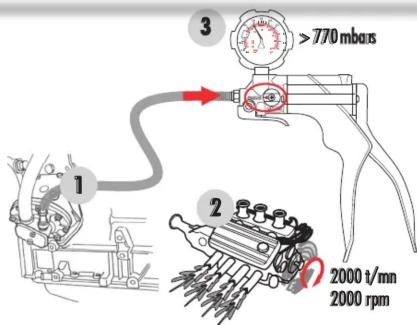

1 2 3 >770 mbats 2000 t/mn 2000 rpm


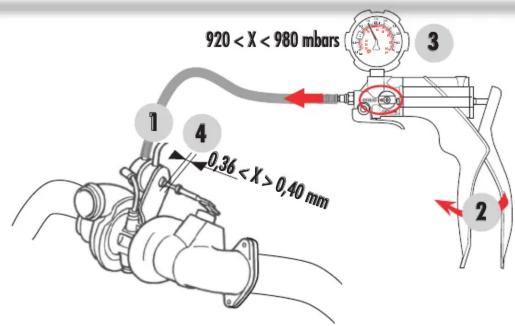

920 < X < 980 mbars 1 4 0,36 < X > 0,40 mm 3 2
