HJS-MS50 - Vérin hydraulique MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vérin hydraulique
Modèle	MSW-HJS-MS50
Capacité de charge max	50 tonnes
Pression maximale	700 bar
Dimensions (L x l x H)	120 x 190 x 70 mm
Poids	7,9 kg
Utilisation principale	Soulever, soutenir et appliquer une force contrôlée
Connecteur mâle sur cylindre	ZG 3/8"
Connecteur femelle sur pompe	ZG 3/8"
Température de fonctionnement	-10°C à +40°C
Humidité relative max	70%
Structure de rétraction	Ressort de rappel
Compatibilité pompe (modèles 10T/20T)	MSW-HPM-01
Compatibilité pompe (modèles 30T/50T/100T)	MSW-HPM-01 ou pompe électrique
Entretien mensuel	Inspection visuelle et graissage de la tige de piston
Stockage recommandé	Horizontal, à l'intérieur, -10°C à +40°C, <70% HR
Précautions de sécurité	Ne pas dépasser la pression max, éviter les charges latérales
Réparabilité	Démontage non autorisé annule la garantie ; contacter le fabricant

FOIRE AUX QUESTIONS - HJS-MS50 MSW

Quelle est la capacité de charge maximale du vérin HJS-MS50 ?

La capacité de charge maximale est de 50 tonnes.

Quelle pompe hydraulique dois-je utiliser avec ce vérin ?

Pour le modèle 50T, vous pouvez utiliser la pompe hydraulique MSW-HPM-01 ou une pompe électrique compatible.

Comment installer correctement le vérin hydraulique ?

Placez le vérin sur une surface plane et solide. Lubrifiez les roulements et axes. Connectez le coupleur rapide de la pompe au vérin et serrez à la main. Assurez-vous qu'aucune charge latérale n'est appliquée sur la tige.

Comment abaisser la tige du piston après utilisation ?

Tournez légèrement le bouton de commande manuelle de l'huile dans le sens inverse des aiguilles d'une montre pour relâcher la pression. NE relâchez pas trop rapidement pour éviter une chute soudaine. Ensuite, appuyez fermement sur le vérin pour rétracter le piston.

Que faire en cas de fuite d'huile au niveau du vérin ?

Vérifiez que tous les coupleurs sont serrés à la main. Inspectez les joints du cylindre. Si la fuite persiste, contactez le service après-vente. Ne démontez pas le vérin vous-même, cela annulerait la garantie.

Comment entretenir la tige de piston ?

Graissez la tige de piston au moins une fois par mois. Si le vérin est exposé au sel, pressurisez-le au moins deux fois par semaine. Inspectez la surface pour détecter tout dommage.

Puis-je utiliser ce vérin hydraulique pour une voiture ?

Non, ce produit n'est pas adapté à une utilisation automobile. Il est conçu pour des applications dans les secteurs de l'énergie, de la chimie, de la mécanique et de l'industrie.

Quelle est la pression de fonctionnement maximale ?

La pression maximale est de 700 bar. Ne dépassez jamais cette pression.

Comment stocker le vérin hydraulique quand il n'est pas utilisé ?

Stockez-le en position horizontale, à l'intérieur, à une température entre -10°C et +40°C, avec une humidité relative inférieure à 70%. Gardez la tige du piston complètement rétractée et appliquez de la graisse anticorrosion si la tige est exposée.

Que faire si le vérin ne s'étend pas ?

Vérifiez que la pompe fonctionne correctement, que la charge ne dépasse pas la capacité nominale (50 tonnes), que les coupleurs sont bien serrés, et que la soupape de décharge de la pompe est fermée. Assurez-vous également que le niveau d'huile de la pompe est suffisant.

MODE D'EMPLOI HJS-MS50 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tous les efforts possibles pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

Description du paramètre Valeur du paramètre
Nom de produit Actionneur hydraulique
Modèle	MSW-HJS-MS50
Capacité de chargement max. [tonne] 50
Pression maximale [bar] 700
Dimensions [largeur * longueur * hauteur; mm]	120*190*70
Poids [kg] 7,9

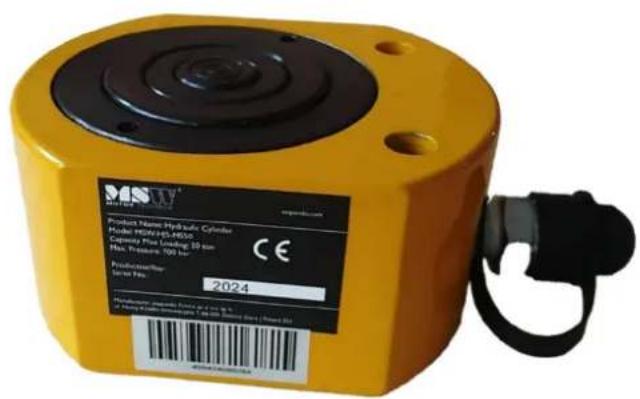

Description de l'appareil

Ce produit est conçu pour soulever, soutenir et appliquer une force contrôlée, ce qui le rend idéal pour diverses applications dans les secteurs de l'énergie, de la chimie, de la mécanique et de l'industrie.

Remarque : ce produit n'est pas adapté à une utilisation automobile.

Ce produit doit être utilisé avec une pompe hydraulique, car une utilisation autonome ne fournira pas une pression suffisante pour un fonctionnement normal.

Remarque : La pompe n'est pas incluse dans l'emballage du produit.

Chaque vérin hydraulique est vendu individuellement et ne fait pas partie d'un ensemble.

Variantes de modèles :

• Les modèles 10T et 20T se composent de deux sections.
• Les modèles 30T et plus se composent de trois sections.

Compatibilité de la pompe hydraulique :

• Les modèles 10T/20T nécessitent la pompe hydraulique MSW-HPM-01.
• Les modèles 30T/50T/100T peuvent être utilisés avec la pompe hydraulique MSW-HPM-01 ou une pompe électrique.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

Paramètre du connecteur

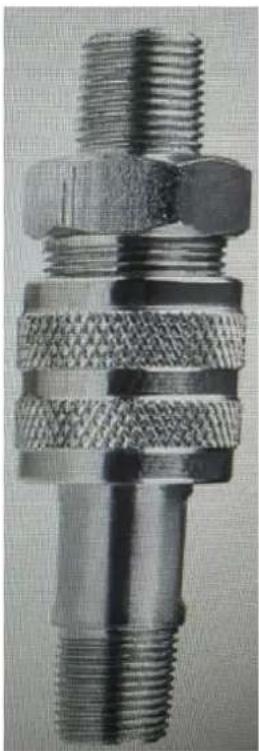

Connecteur femelle ZG 3/8" sur la pompe

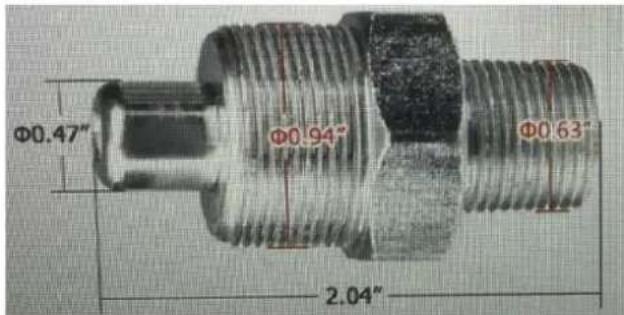

Connecteur mâle ZG 3/8" sur le cylindre

La connexion parfaite

Opération

Environnement de travail

Assurez-vous que le produit fonctionne dans des conditions environnementales appropriées (-10°C à +40°C, humidité relative 70%). Son utilisation dans des conditions extrêmes peut réduire la durée de vie des vérins hydrauliques.

Pour un bon fonctionnement, tous les vérins hydrauliques doivent être placés sur une surface plane et solide. Le placer sur un sol meuble ou sablonneux peut entraîner des dommages.

Instructions d'installation

1. Avant de déballer le vérin hydraulique, vérifiez soigneusement qu'il n'a subi aucun dommage externe lié au transport.
2. Assurez-vous que tous les composants sont exempts de poussière, de matières dangereuses et d'humidité. Vérifiez que les tuyaux, les conduites et les pièces hydrauliques sont propres et exempts de tout liquide inapproprié, de particules abrasives ou de contaminants. Vérifiez que tous les tuyaux, conduites et vannes sont correctement connectés.
3. Avant l'installation, lubrifiez tous les roulements et axes (le cas échéant) du vérin hydraulique.
4. Assurez-vous qu'aucune charge latérale n'agit sur la section centrale du cylindre. Toutes les forces de charge doivent être parfaitement alignées parallèlement à l'axe du cylindre, car les charges latérales ou radiales peuvent entraîner des dommages irréversibles.

5. Fixez le connecteur rapide de la pompe au vérin hydraulique. Sélectionnez la position souhaitée, puis serrez la vis de vidange de la pompe hydraulique sur la pompe hydraulique pour commencer le fonctionnement.

6. Fixez toutes les connexions hydrauliques et serrez complètement les coupleurs à la main pour assurer un débit d'huile adéquat entre la pompe et le cylindre.

7. Après utilisation, pour abaisser la tige du piston, tournez légèrement le bouton de commande manuelle de l'huile dans le sens inverse des aiguilles d'une montre. Cela permet au vérin hydraulique de relâcher la pression, provoquant la descente progressive de la tige de piston. NE le relâchez PAS trop rapidement, cela pourrait provoquer une chute soudaine et dangereuse.

Note: Une fois la pression relâchée, le piston ne se rétractera pas de lui-même, veuillez appuyer fermement sur le vérin hydraulique manuellement.

AVERTISSEMENT !

• Restez à l'écart du chemin de la tige de piston et soyez prudent lors du raccordement des raccords de tuyaux.
• Notez que l'ajout d'accessoires ou d'extensions à un système hydraulique réduit la capacité du vérin à celle du composant le moins performant utilisé. Pour éviter la rotation du piston pendant la fixation, étendez le piston et appliquez une force de pompe suffisante pour le fixer lors de l'ajout de la fixation ou de l'extension.

Vérification de fuite

1. Inspectez visuellement pour détecter toute fuite autour du vérin hydraulique.
2. Si aucune fuite n'est constatée, effectuer un test à basse pression (jusqu'à 25 % de la pression nominale).
3. Testez le cylindre dans les positions étendue et rétractée, en maintenant chacune de ces positions pendant 5 minutes pour confirmer la stabilité de la pression.
4. Effectuez un test haute pression (pression de conception) avec le vérin complètement étendu et rétracté, en maintenant chaque position pendant 5 minutes pour vérifier la stabilité de la pression aux niveaux spécifiés.
5. Une fois tous les tests terminés sans problème détecté, le vérin hydraulique est prêt à être utilisé.

AVIS!

• Ce produit est conçu avec une structure à ressort de rappel, permettant de le retirer rapidement après le levage. Cependant, NE tirez PAS sur le cylindre à l'aide du tuyau fourni.
• Ne pas dépasser la pression de service maximale indiquée dans ce manuel.

Nettoyage et entretien

Entretien général

1. Inspectez les pièces du vérin hydraulique une fois par mois pour détecter tout signe de dommage, de corrosion ou d'usure.
2. Dans la mesure du possible, protégez le système hydraulique et ses composants des dangers environnementaux. Vérifiez que les joints et les connecteurs sont solidement fixés ; des connexions desserrées peuvent entraîner des fuites d'huile, causant à la fois des dommages à l'équipement et une contamination de l'environnement.

3. Surveiller régulièrement la température et la propreté de l'huile. Assurez-vous que la température de l'huile ne dépasse pas 70 °C pour éviter d'endommager les joints du vérin hydraulique.

4. N'utilisez pas de buses à jet haute pression pour nettoyer le cylindre, car cela pourrait endommager la peinture, les joints et les roulements. Évitez de démonter le vérin hydraulique ; si des pièces doivent être remplacées, contactez-nous. Le démontage non autorisé annulera la garantie.

5. Les inspections de propreté de l'huile peuvent être effectuées par des opérateurs hydrauliques certifiés.

Maintenance des principaux composants

1. Tige de piston

• Graisser la tige de piston au moins une fois par mois. Si le vérin hydraulique est exposé au sel, il doit être pressurisé au moins deux fois par semaine. Cela contribue à prolonger la durée de vie du vérin hydraulique.
• Inspectez la surface de la tige de piston une fois par mois pour détecter tout dommage. L'huile du vérin hydraulique protège généralement la tige du piston.
  • Assurez-vous que la partie exposée de la tige de piston (la zone qui n'est pas en contact avec l'huile) est toujours protégée.

2. Corps du cylindre

- Vérifiez chaque mois l'absence de dommages ou de fissures sur la peinture. Tous les dommages à la peinture doivent être réparés immédiatement.

3. Roulements

• Pour les vérins hydrauliques avec roulements, graisser ou inspecter les roulements une fois par mois. Le fait de ne pas graisser les roulements réduit considérablement leur durée de vie.
• Les roulements sans entretien ne doivent pas être graissés !

Stockage

Si le vérin hydraulique ne doit pas être mis en service immédiatement, prenez les mesures de protection suivantes :

1. Transport et manutention : Maintenir la tige du piston complètement rétractée pendant le transport et le levage.
2. Stockage prolongé avec tige sortie : Si la tige du vérin chromée est sortie pendant le transport ou le stockage, appliquez de la graisse anticorrosion pour protéger la tige exposée.
3. Stockage horizontal longue durée : En cas de stockage horizontal pendant plus de quatre mois, de légères chutes de pression et/ou des fuites d'huile peuvent se produire entre la tige chromée et le couvercle avant. Ceci résulte d'une pression continue exercée sur le joint du piston et sur la garniture du couvercle avant. Pour restaurer la forme d'origine du joint, actionnez le vérin jusqu'à sa course complète environ 10 fois sous pression.
4. Pressurisation périodique : Même lorsqu'ils ne sont pas utilisés, activez et pressurisez les vérins hydrauliques tous les 3 à 4 mois pour maintenir l'élasticité des joints et des garnitures, en veillant à ce qu'ils conservent la résistance à la compression et la capacité d'étanchéité nécessaires. Pour le stockage extérieur après les cycles de fonctionnement requis, réappliquez de la graisse anticorrosion sur toutes les tiges prolongées. Assurez-vous que les tiges allongées sont protégées contre les dommages mécaniques, car de tels dommages ne sont pas couverts par la garantie du fabricant.
5. Position de stockage : Stocker les vérins hydrauliques en position horizontale, libre de toute tension ou charge.
6. Conditions de stockage : Stocker les vérins hydrauliques à l'intérieur à des températures comprises entre -10°C et +40°C, dans un environnement sec et à l'abri des rayons directs du soleil. L'humidité relative devrait idéalement être inférieure à 70 %.

Élimination des appareils usagés

Lorsque le produit est endommagé ou inutilisable en raison d'une usure mécanique normale, il doit être éliminé conformément aux réglementations en vigueur dans votre pays en matière de déchets.

Résolution de problèmes

Problème	Causes
Le cylindre ne s'étend pas	La pompe ne fonctionne pas correctementLa charge dépasse la capacité nominaleLes coupleurs ne sont pas complètement serrésLa soupape de décharge de la pompe n'est pas ferméeLe niveau d'huile de la pompe est basLe système n'est pas correctement connecté
Le cylindre s'étend trop lentement	Fuite dans les connexions hydrauliquesLes coupleurs ne sont pas complètement serrésLa pompe ne fonctionne pas correctement
Le cylindre s'étend en courses irrégulières	Il y a de l'air dans le système hydrauliqueLe piston du cylindre est bloquéLa pompe ne fonctionne pas correctement
Le cylindre cesse de s'étendre	Le cylindre est en extension complèteLe niveau d'huile de la pompe est basLes coupleurs ne sont pas complètement serrésLe piston du cylindre est bloqué
Le cylindre s'étend mais ne maintient pas la pression	Fuite dans les connexions hydrauliquesDommages aux joints de cylindreLe système n'est pas correctement connectéLa pompe ne fonctionne pas correctement
Le cylindre ne se rétracte pas	Les coupleurs ne sont pas complètement serrésRessort de rétraction endommagéDommages aux composants internes du cylindreLa soupape de décharge de la pompe n'est pas ouverteLe niveau d'huile de la pompe est trop rempliIl y a une restriction dans la ligne de retour
Fuites d'huile au niveau de la soupape de décharge du cylindre	Il y a une restriction dans la ligne de retourLes coupleurs ne sont pas complètement serrés
Fuite d'huile du cylindre	Dommages aux joints de cylindreDommages aux composants internesLes coupleurs ne sont pas complètement serrés

possible
