LBN160/1 - Cave à vin LE CHAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin de service et conservation
Marque	Le Chai
Modèle	LBN160/1
Capacité maximale	16 bouteilles (format Bordeaux 0,75 L)
Dimensions (L x P x H)	295 x 615 x 820 mm
Poids	29 kg
Alimentation	220-240 V ~ 50 Hz
Classe climatique	ST (16 °C à 38 °C)
Type d'installation	Encastrable
Dégivrage	Automatique (No Frost)
Plage de température réglable	5 °C à 20 °C
Température par défaut	12 °C
Éclairage intérieur	LED (blanc, orange, bleu) avec mode dynamique
Filtre anti-UV	Oui (traitement spécial de la porte en verre)
Système anti-vibrations	Oui (compresseur sur silent-blocs et isolation polyuréthane)
Humidification	Bac optionnel (selon modèle) pour maintenir l'humidité
Réversibilité de la porte	Oui (droite ou gauche)
Sécurité enfant	Oui (verrouillage automatique après 2 minutes)
Alarme de température	Oui (sonore si écart de température)
Alarme de porte ouverte	Oui (après 60 secondes)
Mémoire de température	Oui (en cas de coupure de courant)
Garantie	5 ans
Disponibilité des pièces de rechange	Au moins 7 ans après l'achat
Nettoyage	Eau tiède savonneuse, ne pas utiliser de produits abrasifs ; dépoussiérer le condenseur
Branchement	Prise murale avec terre, fusible 10 A, norme NF C15-100

FOIRE AUX QUESTIONS - LBN160/1 LE CHAI

Quelle est la capacite de la cave a vin LBN160/1 ?

La capacite maximale est de 16 bouteilles de format Bordeaux 0,75 L. Cependant, selon le type de bouteilles, le nombre peut varier.

Comment regler la temperature ?

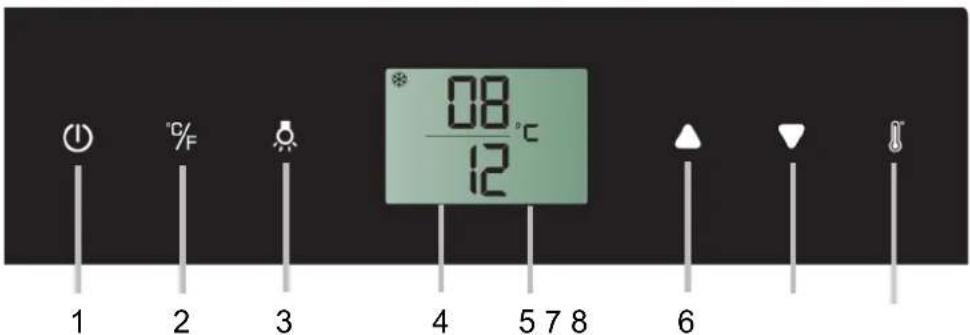

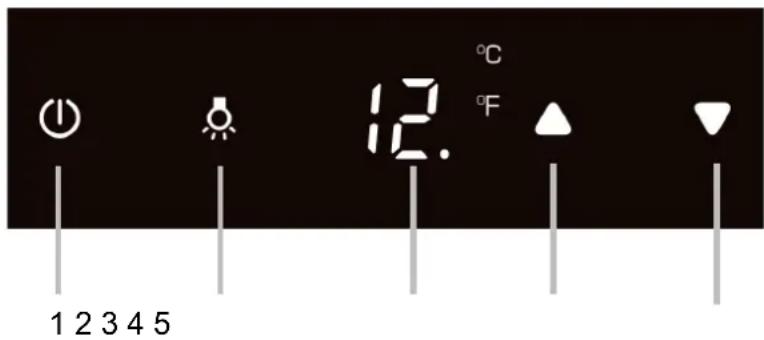

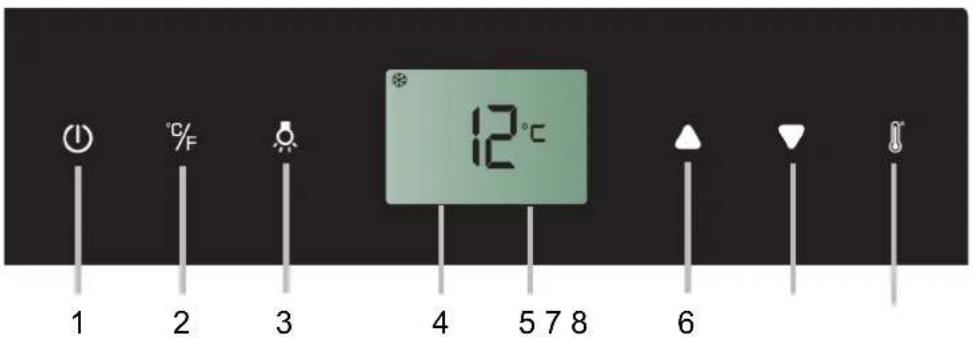

La temperature se regle a l'aide des touches ▲ et ▼ sur le bandeau de commande. La plage est de 5°C a 20°C. Par defaut, elle est reglee a 12°C. Appuyez sur la touche de selection pour afficher la temperature de consigne, puis ajustez.

Comment nettoyer l'interieur ?

Debranchez l'appareil. Utilisez de l'eau tiede legerement savonneuse (produit vaisselle doux). N'utilisez jamais de produits abrasifs. Rincez et sechez. Nettoyez egalement le joint de porte et le condenseur a l'arriere.

Comment inverser le sens d'ouverture de la porte ?

Debranchez l'appareil. Retirez les charnieres superieure et inferieure de droite, transferez les axes de l'autre cote, et installez les charnieres fournies sur la gauche. Reportez-vous au schema de la notice. Attention a bien soutenir la porte.

La cave a vin fait du bruit, est-ce normal ?

Un leger bruit de fonctionnement est normal (compresseur, ventilateur). Pour reduire le bruit, activez le mode silencieux (reglage F0). En mode dynamique, le ventilateur tourne plus souvent, augmentant le niveau sonore.

Comment maintenir une bonne humidite ?

Si votre modele est equipe d'un bac d'humidification, remplissez-le aux 3/4 avec de l'eau et placez-le sur la clayette sous le ventilateur. Verifiez le niveau regulierement, surtout pour un stockage longue duree.

Que faire si l'alarme sonore retentit ?

L'alarme peut signaler une temperature trop elevee ou porte ouverte (plus de 60 secondes). Verifiez la fermeture de la porte, et si la temperature est anormale, attendez qu'elle se stabilise. Vous pouvez appuyer sur la touche Marche/Arret pour couper l'alarme.

La lumiere LED ne fonctionne pas, que faire ?

La lumiere LED n'est pas remplacable par l'utilisateur. Si elle est defectueuse, contactez le service apres-vente. Verifiez d'abord que la porte est bien ouverte et que l'eclairage n'est pas desactive (maintenez la touche lumiere 5 secondes pour l'activer).

Puis-je installer la cave a vin dans un garage non chauffe ?

La cave a vin est concue pour une temperature ambiante de 16°C a 38°C (classe ST). Une installation dans un garage non chauffe peut entrainer des temperatures inferieures, ce qui perturbe le fonctionnement. Evitez les pieces humides ou exposees au gel.

En cas de coupure de courant, la temperature est-elle sauvegardee ?

Oui, l'appareil possede une memoire de temperature. Lorsque le courant revient, il reprend les reglages precedents. Si la temperature interieure s'est ecartee, l'alarme sonore peut retentir temporairement le temps de retrouver la consigne.

MODE D'EMPLOI LBN160/1 LE CHAI

LM78/1 & LMN78/1 - 7 bouteilles max

LB160/1 & LBN160/1 - 16 bouteilles max

LB340/1 & LBN340/1 - 35 bouteilles max

LB720V/1 & LBN720V/1 - 73 bouteilles max

LBN458PO/1 & LBN458POP/1 - 45 bouteilles max

LBN240POV/1 & LBN240POVP/1 – 26 bouteilles max

LBN460POV/1 & LBN460POVP/1 – 50 bouteilles max

SOMMAIRE

Présentation de l'appareil	Page 5
Avertissements et conseils importants	Page 10
Installation	Page 14
Informations spécifiques	Page 17
Utilisation	Page 23
Entretien	Page 28
Problèmes et solutions	Page 28

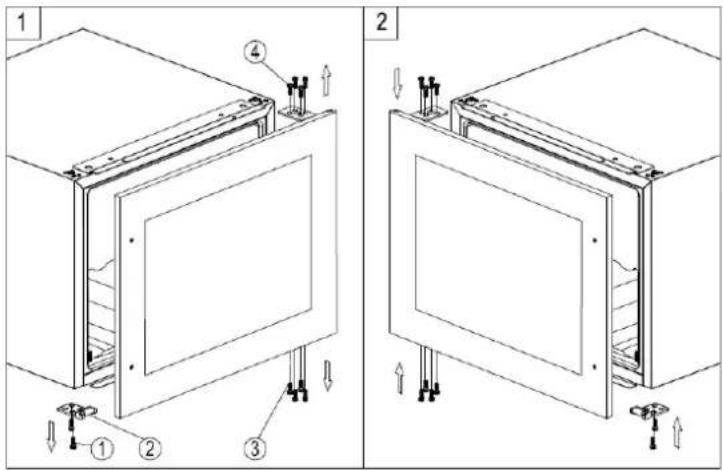

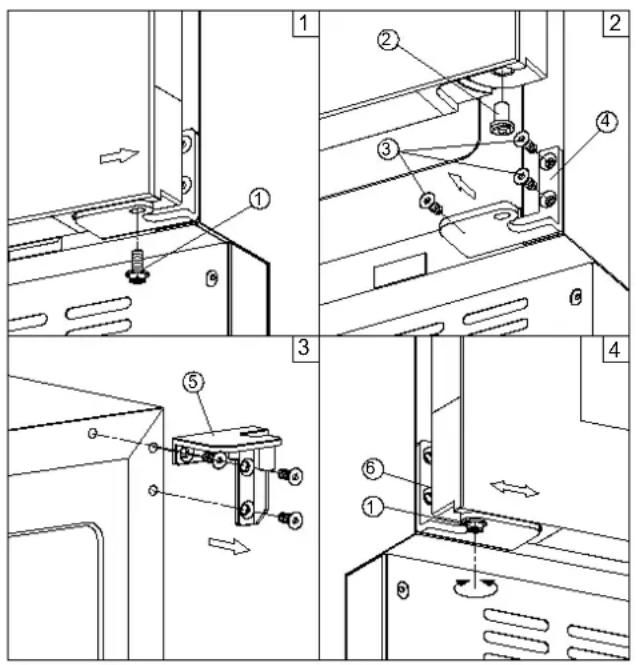

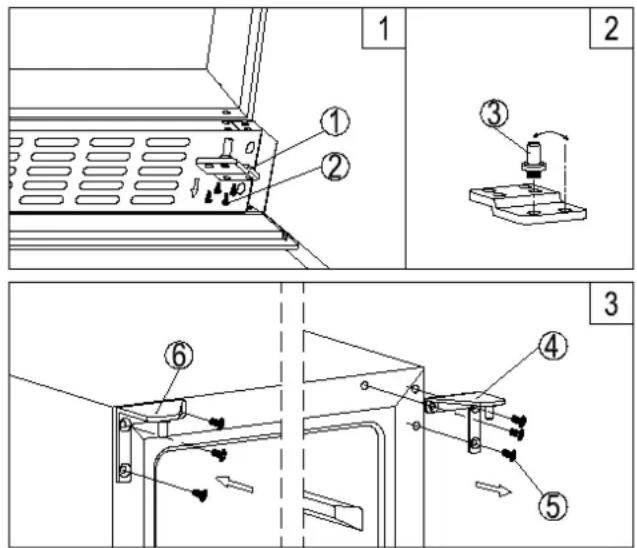

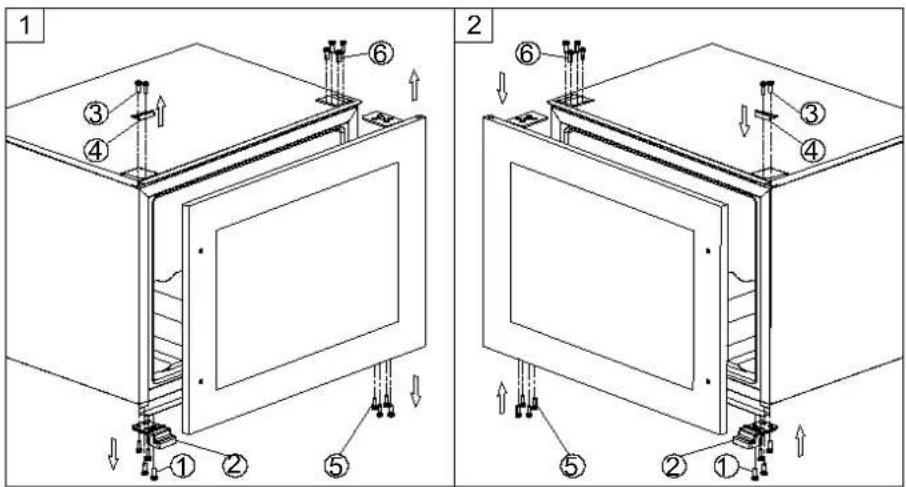

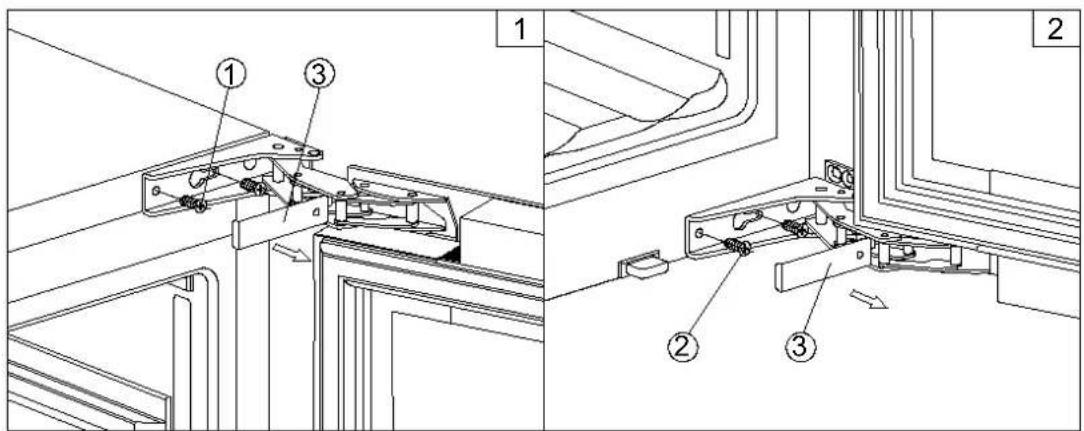

Changement du sens d'ouverture de la porte	Page 29

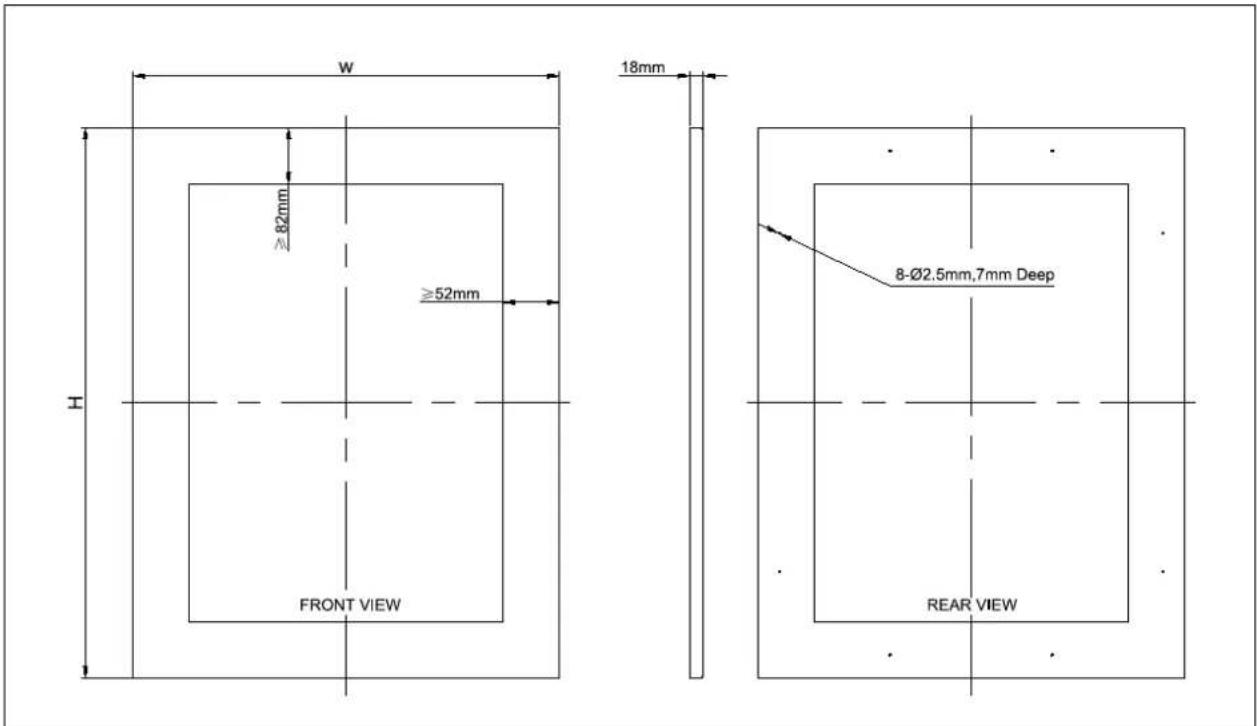

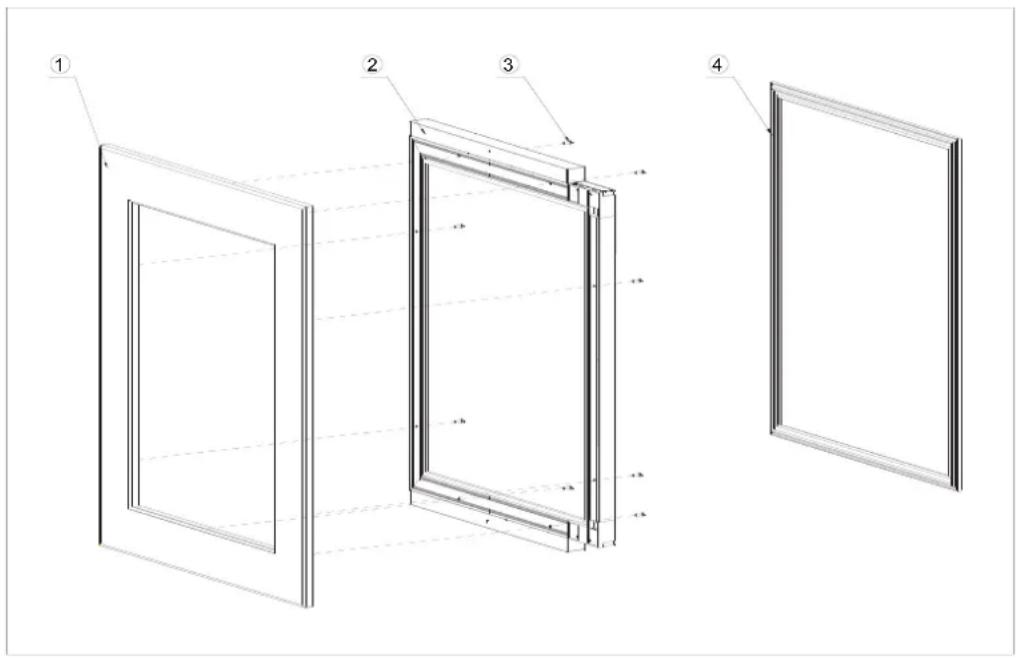

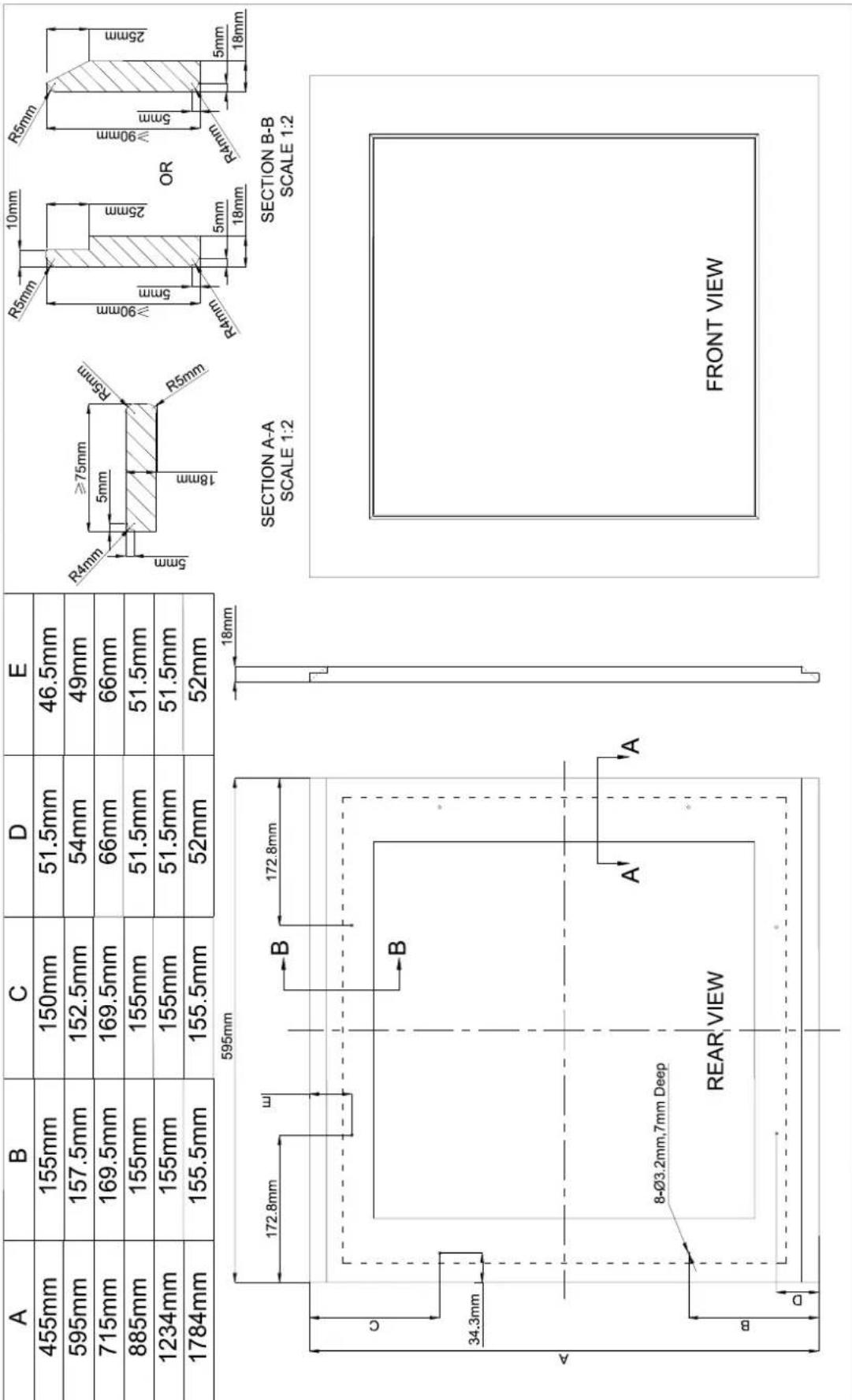

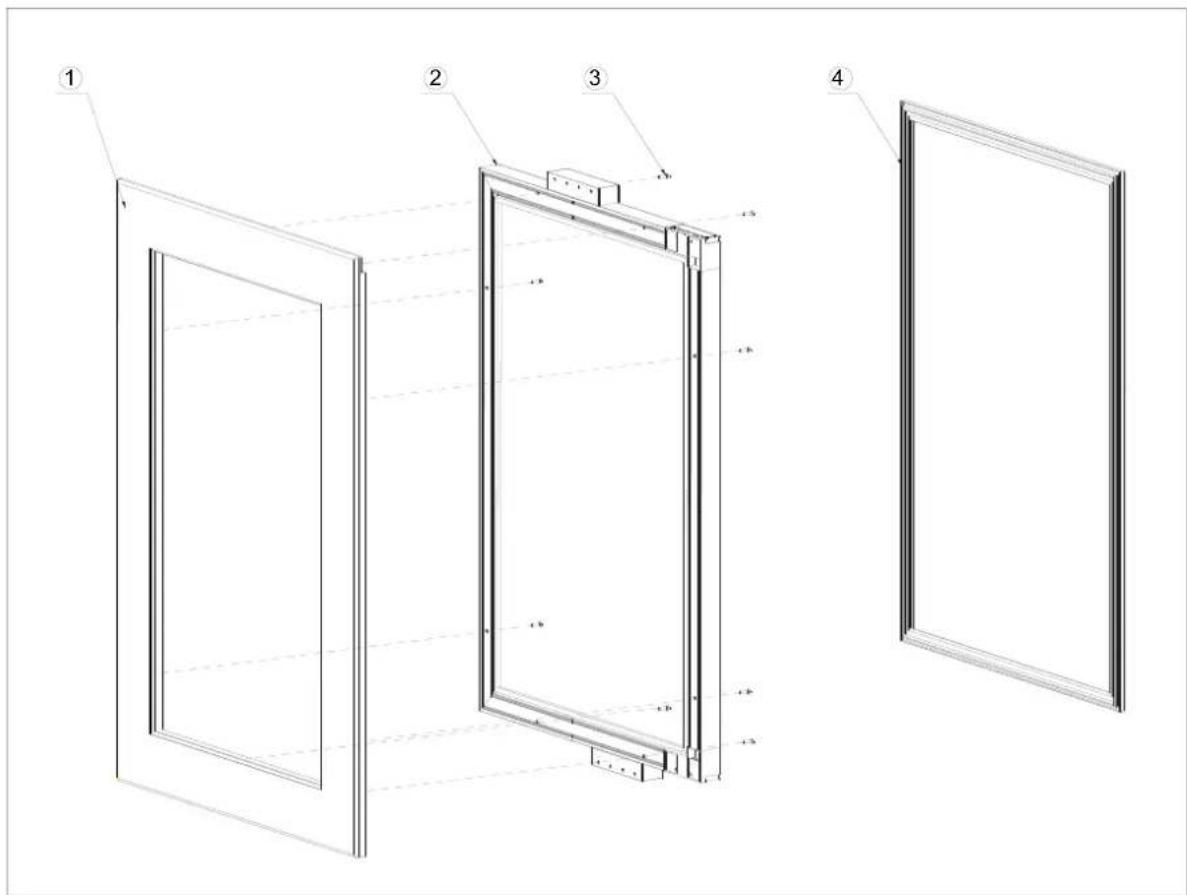

Guide d'installation d'un panneaux sur porte verre	Page 32
Garantie	Page 35

Cet appareil est conforme aux exigences des Directives Européennes :

2014/35/EU relative à la sécurité électrique

2014/30/EU relative à la compatibilité électromagnétique

CARACTERISTIQUES TECHNIQUES ET ENERGETIQUES

Marque : Le Chai	ModèlesLM78/1 / LMN78/1(7 bouteilles Max)	ModèlesLB160/1 / LBN160/1(16 bouteilles Max)	ModèlesLB340/1 / LBN340/1(35 bouteilles Max)	ModèlesLB720V/1 /LBN720V/1(73 bouteilles max)
Alimentation 220-240V~ 50Hz
Dimension (L*P*H)(mm)	148x570x880 295x615x820 590x608x595 590 x 595 x 1234
Poids 19 kg 29 kg	40 kg 68 kg
Dégivrage Sans givre
Classe climatique	STCet appareil est conçu pour être utilisé à une température ambiante comprise entre : 138°C
Type d'installation Encastrable

Marque : Le Chai	ModèlesLBN458PO/1 /LBN458POP/1(45 bouteilles Max)	ModèlesLBN240POV/1LBN240POVP/1(26 bouteilles max)	ModèlesLBN460POV/1LBN460POVP/1(50 bouteilles max)
Alimentation 220-240V~ 50Hz
Dimension (L*P*H)(mm)	595x556x880	595 x 559 x 595	595 x 559 x 885
Poids 53 kg 41 kg	52 kg
Dégivrage Sans givre
Classe climatique	STCet appareil est conçu pour être utilisé à une température ambiante comprise entre : et 38°C
Type d'installation Encastrable

La fiche d'information sur le produit selon le règlement 2019/2016/UE est disponible via

Cet appareil est destiné uniquement au stockage du vin.

PRESENTATION DE L'APPAREIL

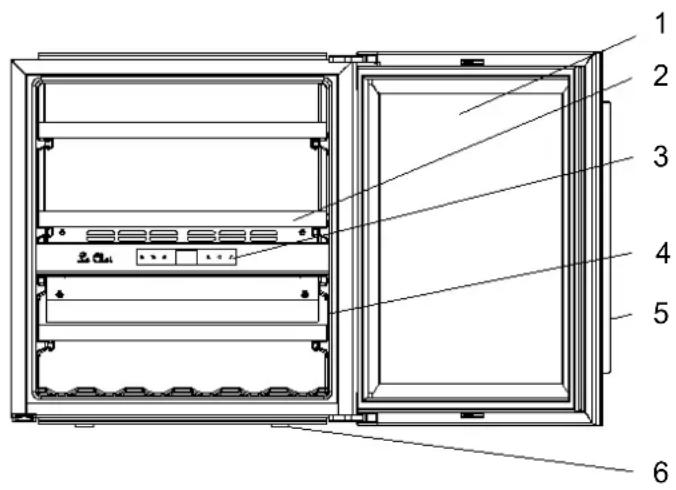

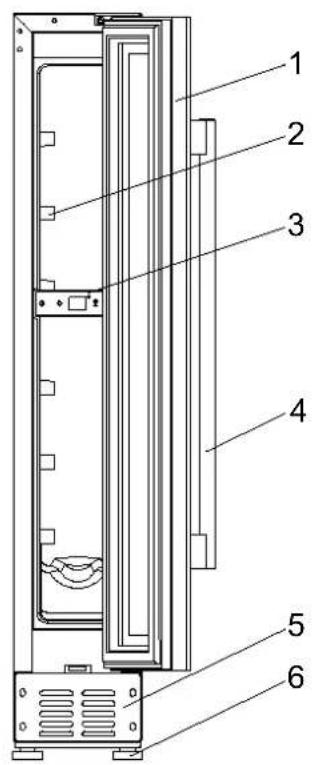

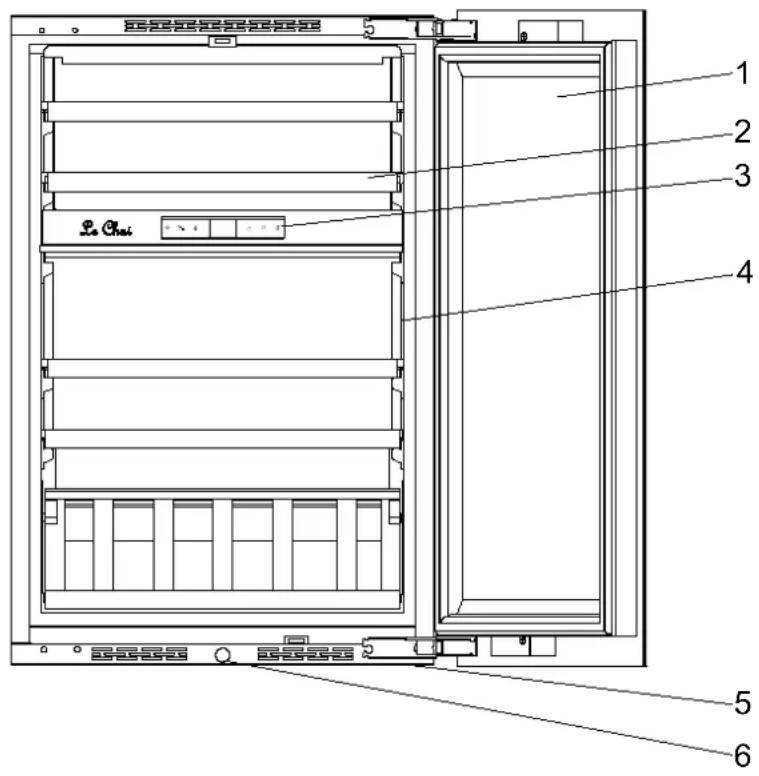

LM78/1 / LMN78/1

1 – Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 – Poignée
5 – Ventilation
6 – Pieds réglables

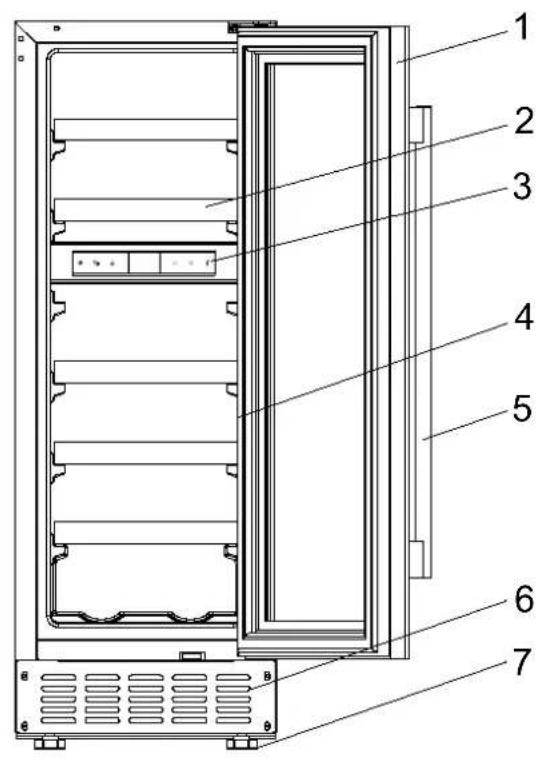

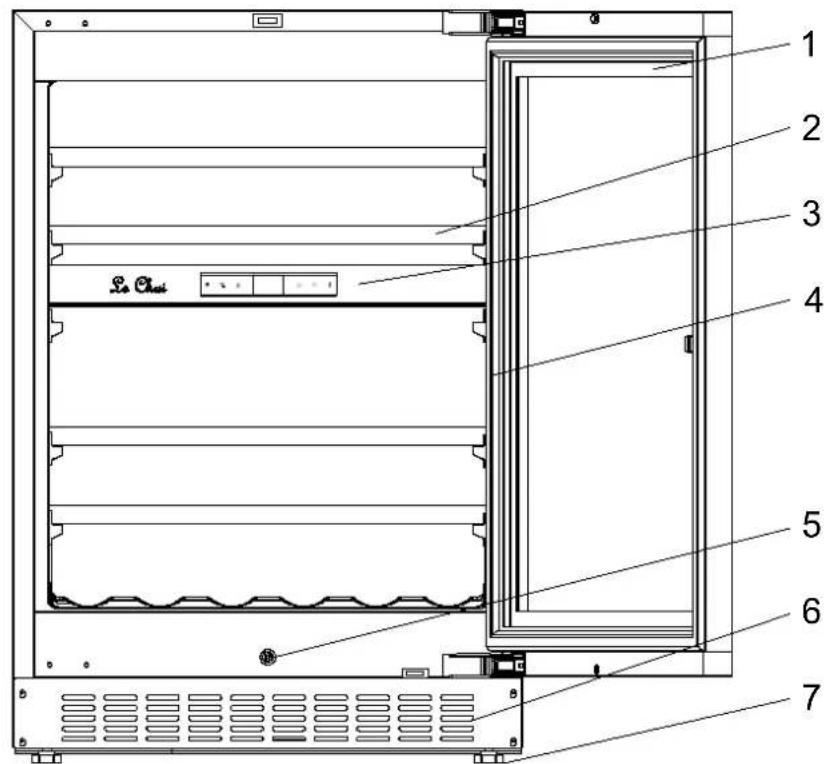

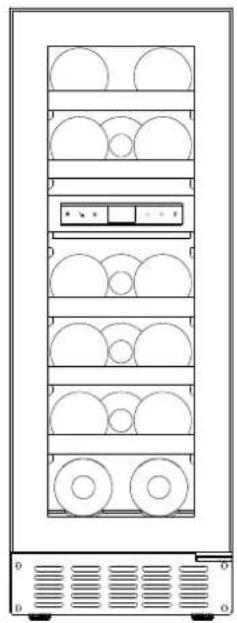

LB160/1 / LBN160/1

1 – Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 – Lumières
5 – Poignée
6 – Ventilation
7 – Pieds réglables

PRESENTATION DE L'APPAREIL

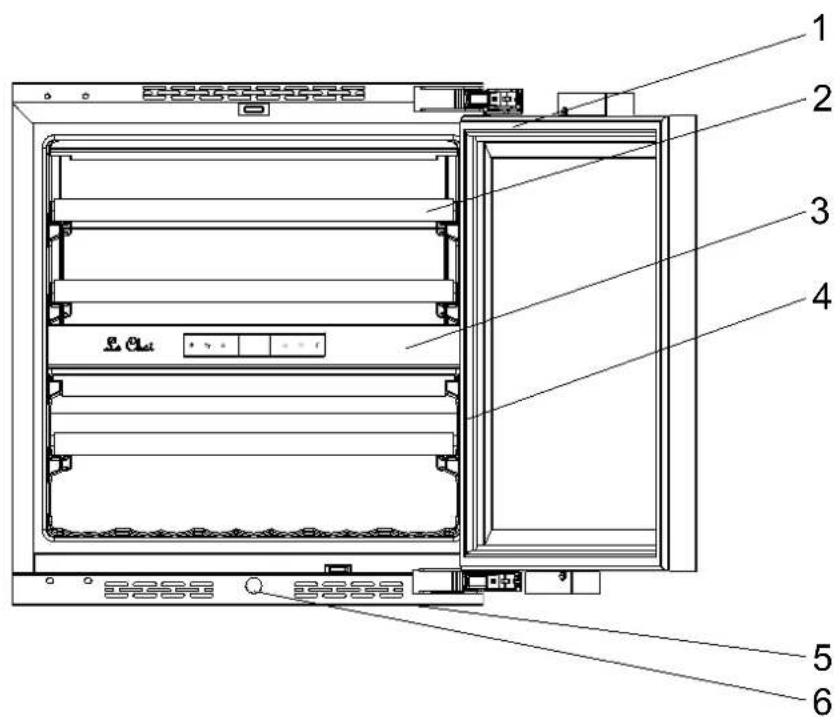

LB340/1 / LBN340/1

1 – Porte en verre
2 - Clayettes de rangement
3 – Bandeau de commande
4 – Lumières
5 – Poignée
6 – Pieds réglables

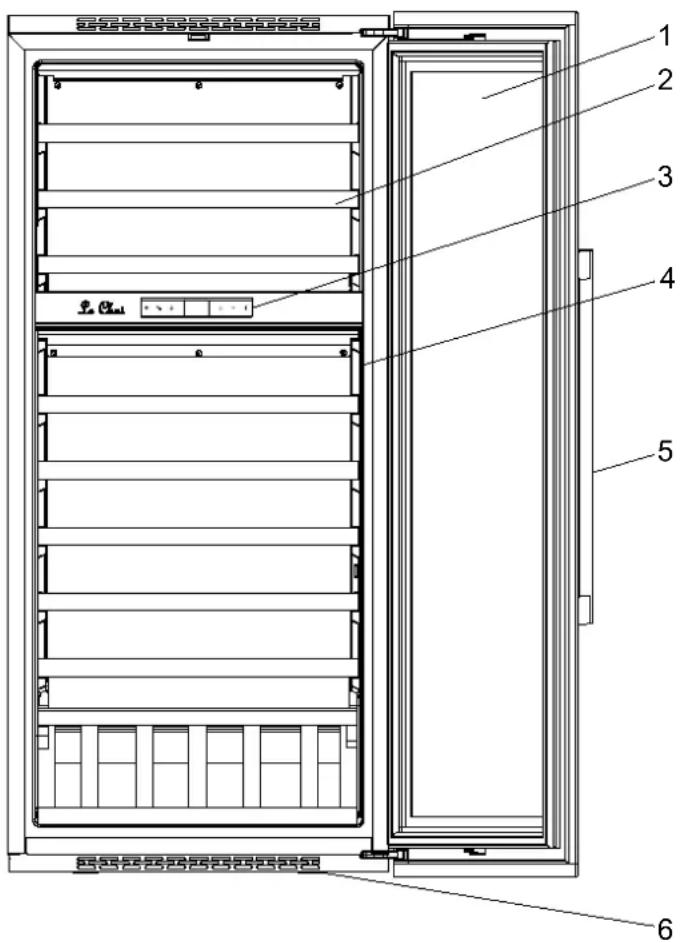

LB720V/1 / LBN720V/1

1 – Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 – Lumières
5 – Poignée
6 – Ventilation

PRESENTATION DE L'APPAREIL

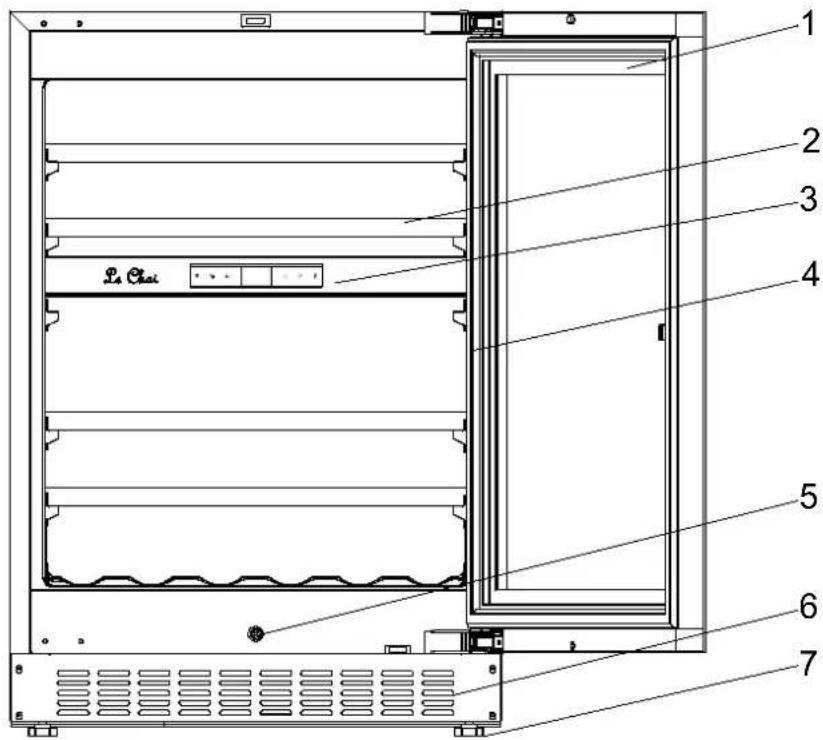

LBN458PO/1

1 2 3 4 5 6 7 La Chai

1 – Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 – Lumières
5 - Poussoir
6 – Ventilation
7 – Pieds réglables

LBN458POP/1

1 2 3 4 5 6 7

1 - Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 - Lumières
5-Poussoir
6 – Ventilation
7 – Pieds réglables

PRESENTATION DE L'APPAREIL

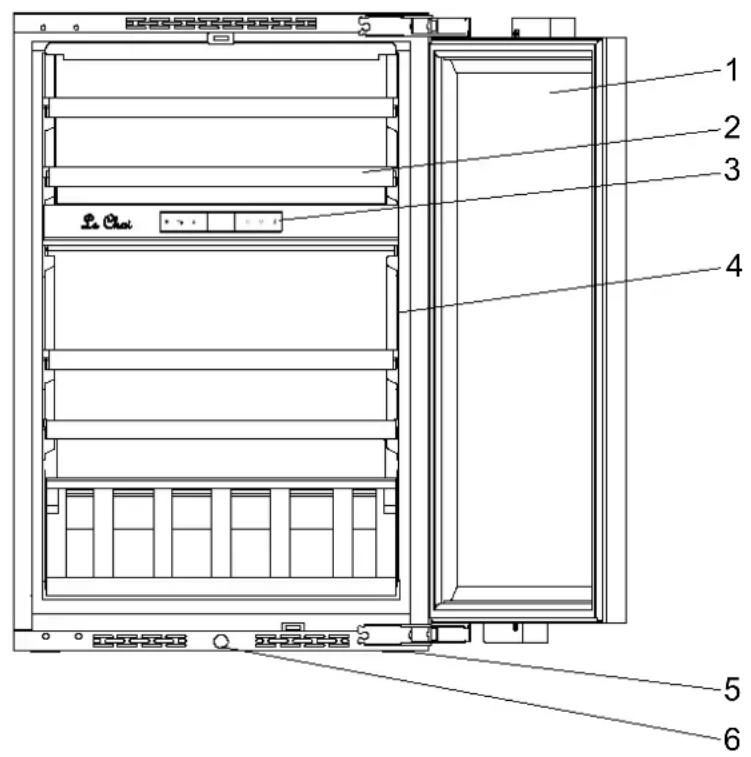

LBN240POV/1

1 – Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 – Lumières
5 – Ventilation
6 - Poussoir

LBN240POVP/1

1 – Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 – Lumières
5 – Ventilation
6 - Poussoir

PRESENTATION DE L'APPAREIL

LBN460POV/1

1 2 3 4 5 6 Le Chai

1 – Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 – Lumières
5 – Ventilation
6 – Poussoir

LBN460POVP/1

1 – Porte en verre
2 – Clayettes de rangement
3 – Bandeau de commande
4 – Lumières
5 – Ventilation
6 – Poussoir

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre réfrigérateur.

En ce qui concerne les informations pour installer, manipuler, entretenir et mettre au rebut l'appareil, se référer aux paragraphes ci-après de cette notice.

Si l'appareil dispose d'un système d'éclairage et si la lampe est remplaçable par l'utilisateur, se référer aux informations relatives à sa méthode de remplacement dans le paragraphe ci-après de cette notice.

Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que:

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels
• les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel
• les environnements du type chambres d'hôtes
• La restauration et autres applications similaires y compris la vente au détail

Cet appareil est destiné au stockage de denrées alimentaires ou boissons particulières à une température de stockage supérieure à celle d'un compartiment de stockage de denrées alimentaires fraîches. En aucun cas, il n'est destiné à conserver des denrées alimentaires

fraîches. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autre but que celui pour lequel il a été conçu.

Sécurité

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

- Les enfants ne doivent pas jouer avec l'appareil.

- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération.

- Débranchez toujours la prise de courant avant de procéder à son nettoyage; de procéder à son dégivrage; de changer la lampe d'éclairage; de déplacer l'appareil ou de nettoyer le sol sous l'appareil.

- MISE EN GARDE : Ne pas endommager le circuit de réfrigération.

- MISE EN GARDE : Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

- MISE EN GARDE : Ne pas utiliser de dispositifs mécanique ou autre moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

- MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

- Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).

• MISE EN GARDE : Ne pas placer de blocs multiprises ni de blocs d'alimentation portable à l'arrière de l'appareil
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

- Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

- MISE EN GARDE : lors de l'installation, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.

- Après installation, vérifiez qu'il ne repose pas sur le câble d'alimentation.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualifications similaires afin d'éviter un danger.

- Cet appareil est lourd ; faites attention lors d'un déplacement.

- Si votre appareil a été couché pendant le transport, attendre 48 h avant de le mettre en fonctionnement.

- L'ampoule est destinée à être exclusivement utilisée dans cet appareil.

- L'ampoule ne convient pas pour l'éclairage d'une pièce d'un ménage.

- Des ouvertures de la porte de manière prolongée sont susceptibles d'entraîner une augmentation significative de température des compartiments de l'appareil.

- Nettoyer régulièrement les surfaces et les systèmes d'évacuation accessibles.

- Si l'appareil de réfrigération demeure vide de manière prolongée, le mettre hors tension, en effectuer le dégivrage, le nettoyer, le sécher, et laisser la porte ouverte pour prévenir le développement de moisissures à l'intérieur de l'appareil.

- Cet appareil de réfrigération ne convient pas pour la congélation de denrées alimentaire

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur.

Frigorigène

DANGER : Risque d'incendie / Matières inflammables.

- Lors du transport et de l'installation de l'appareil, veiller dommager aucune partie du circuit frigorifique/produit.

• N'utilisez aucun outil coupant ou pointu pour dégivrer l'appareil.
• N'utilisez aucun appareil électrique à l'intérieur de l'appareil.
• N'utilisez pas de flamme près de l'appareil.
• Evitez les étincelles – n'allumez pas d'appareil électrique ou de lampe électrique.

RECYCLAGE

Produit

Mise au rebut

FR Cet appareil, ses accessoires et cordons se recyclent REPRISE À LA LIVRAISON OU À DÉPOSER EN MAGASIN OU À DÉPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses

Ce réfrigérateur contient des agents moussants inflammables. En fin de vie du réfrigérateur, il doit être mis au rebut dans un endroit approprié, capable de recycler les réfrigérateurs. Pour cela contactez la mairie de votre domicile. En aucun cas vous ne devez jeter ce réfrigérateur sur la voie publique.

Emballage

FR LE TRI + FACILE Éléments d'emballage + Notice Sémpre les éléments sont de la

Tous les éléments de l'emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer au recyclage de ces emballages.

INSTALLATION

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'u fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le metti rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

Emplacement

- Placez votre appareil loin d'une source de chaleur (chauffage, cuisson, rayons solaires). Pour fonctionnement de votre appareil, la température ambiante ducab doit être comprise entre +16°C +38°C (classe ST). En dehors de ces limites ; l'appareil ne fonctionnera plus normalement.

- Veillez à une bonne circulation de l'air à l'arrière de l'appareil, ne le plaquez pas contre un éviter les bruits dus aux vibrations. Veillez à ce que l'air circule librement tout autour de l'appar ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consom d'énergie.

Laissez un espace vide de 3 cm au minimum entre l'arrière de la cave à vin et le mur (Ne s'a aux modèles auto-ventilés).

- Cet appareil doit être installé de façon à ce que la prise de courant reste accessil vous après l'avoir installé qu'il ne repose pas sur le câble d'alimentation.

- Mettez l'appareil de niveau en agissant sur les 4 pieds réglables.

Encastrement

Ci-dessous le schéma d'encastrement à prendre en considération pour installer dans les meilleur conditions l'appareil.

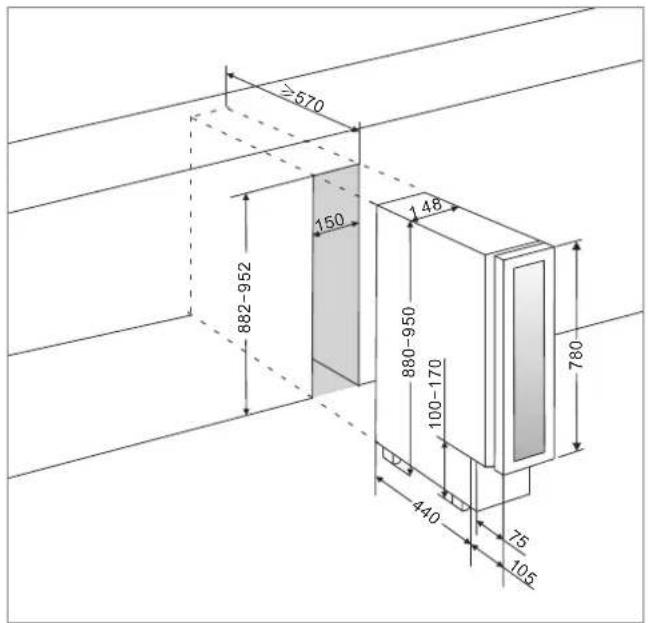

LM78/1 / LMN78/1

≥570 150 882-952 148 880-950 100-170 780 440 75 105

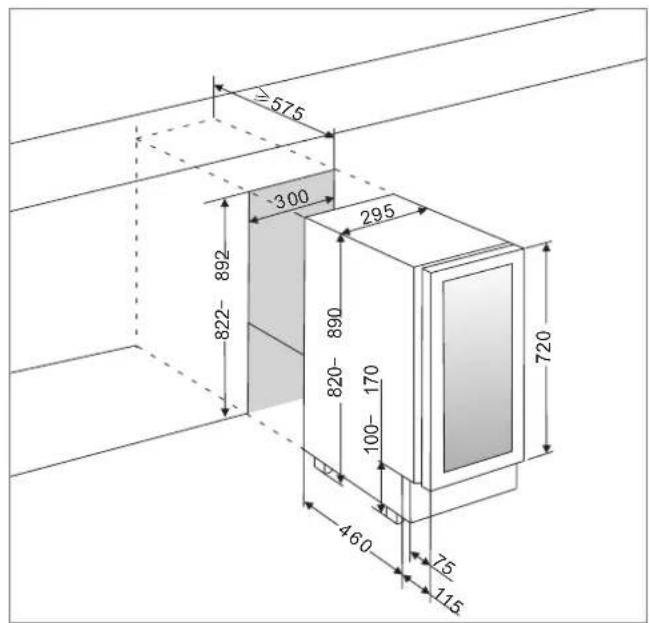

LB160/1 / LBN160/1

≥575 300 295 892 822-890 820-890 170 100- 460 75 115 720

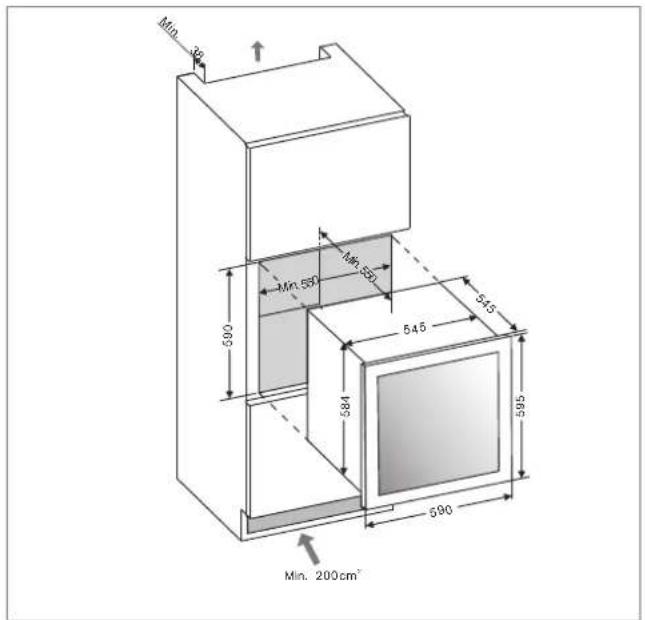

LB340/1 / LBN340/1

Min. 200cm° 590 584 590 545 545 590 590 580 580 Min. 580 Min. 580

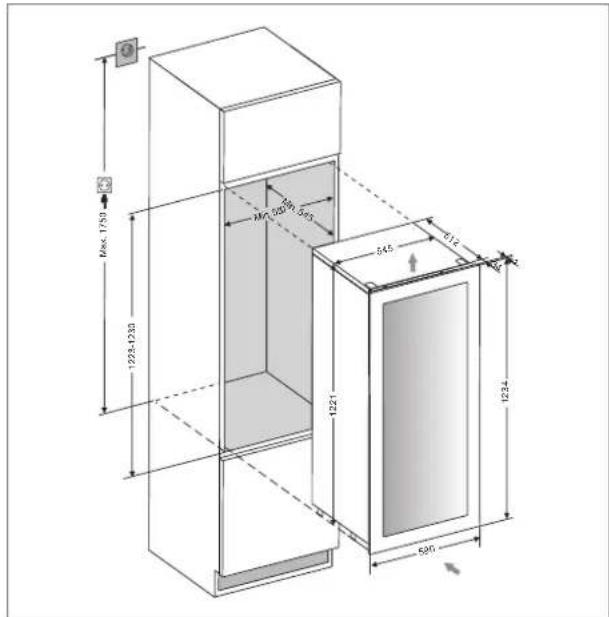

LB720V/1 / LBN720V/1

Dec. 1739 1228-1230 M=1200 545 612 1221 590 1234

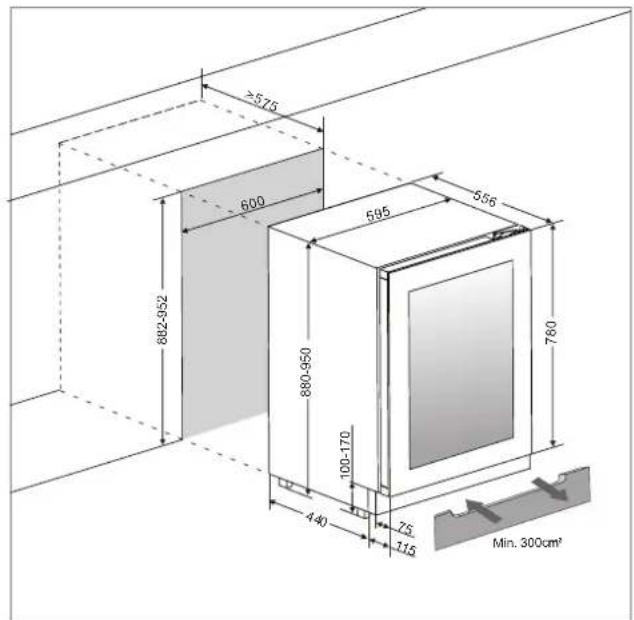

LBN458PO/1

≥575 600 595 556 882-952 880-950 100-170 440 75 715 780 Min. 300cm²

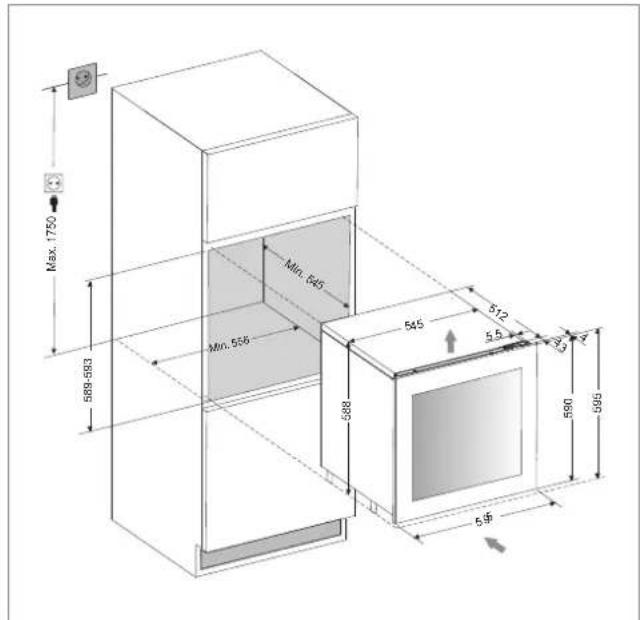

LBN240POV/1

Max. 1750 588-583 Min. 545 Min. 556 588 545 512 5.5 3 590 595 5.9

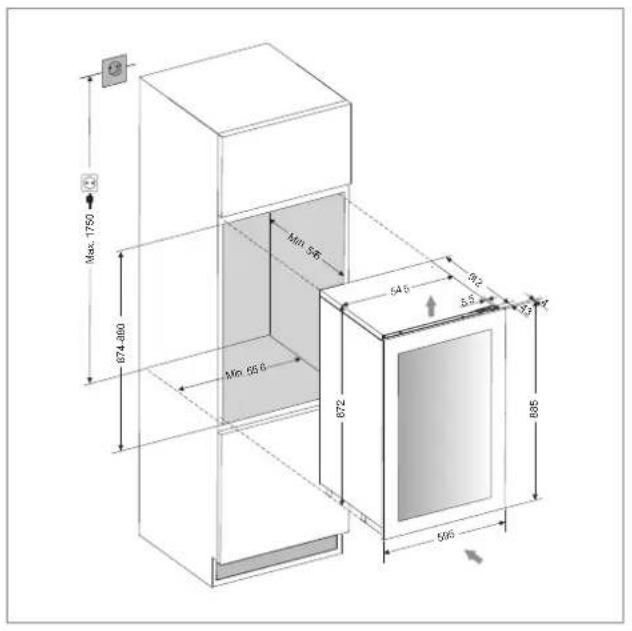

LBN460POV/1

Max. 1750 674-800 Min. 56 645 Min. 656 672 692 653 634 635 595

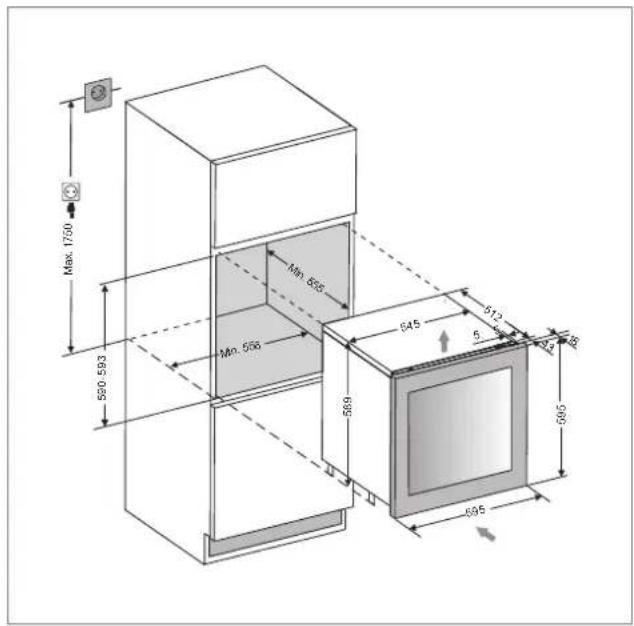

LBN240POVP/1

Max. 1750 590 593 Mn. 568 Mn. 566 589 645 513 5 512 542 595 595

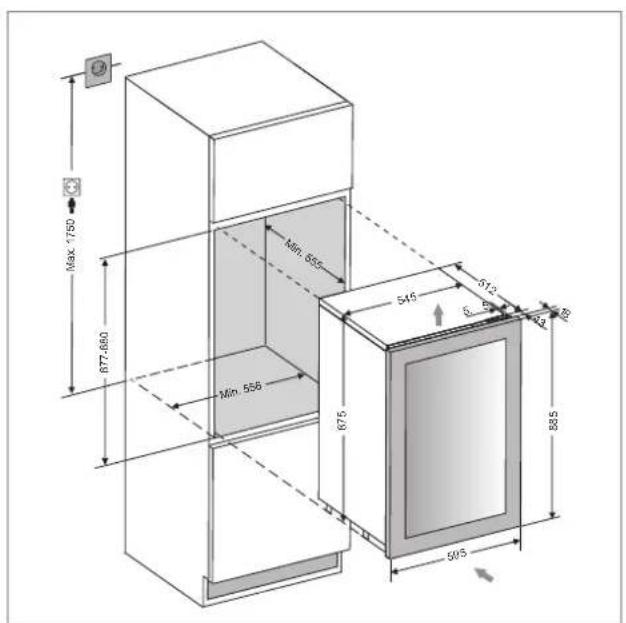

LBN460POVP/1

108X 750 677.680 Min. 695 546 512 6 32 885 Min. 555 675 505

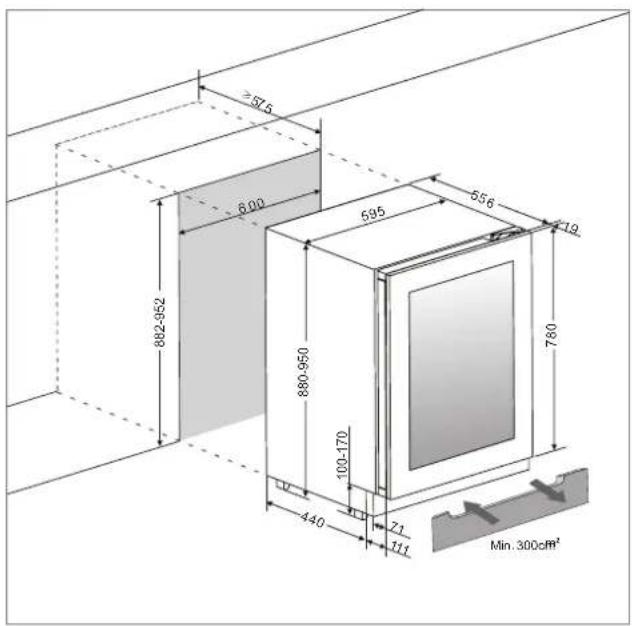

LBN458POP/1

≥57.5 6.00 882-952 595 55.6 219 880-950 100-170 440 780 21 111 Min. 300cm²

Branchement au réseau

Votre appareil est prévu pour fonctionner sous une tension de 230 volts monophasée.

Il doit être raccordé à une prise murale munie d'un contact de terre et protégée par un fusible de 10A conformément à la norme NF C15-100 et aux prescriptions de votre fournisseur d'électricité.

INFORMATIONS SPECIFIQUES

-Il est recommandé d'installer votre cave à vin dans une pièce tempérée.

- Si la lumière intérieure reste allumée, veuillez noter que la température intérieure sera plus importante.

- La température à l'intérieure de la cave à vin peut fluctuer en fonction du type et du nombre de bouteilles installées.

- Afin de conserver vos vins à une température stable, éviter de laisser la porte ouverte trop longtemps.

- Ne pas installer votre cave à vin à proximité d'une source de chaleur et éviter les rayons directs du soleil.

- Pour garantir votre sécurité et ne pas altérer le vin, ne pas placer votre cave dans des lieux humides.

-Ne stocker pas de denrées alimentaires périssables dans cette cave à vin.

- La cave à vin n'est pas conçue pour être utilisé dans un garage, à l'extérieur ou en plein air.

- Les températures suivantes (approximatives) sont conseillées pour la dégustation du vin :

○ Grands vins de Bordeaux – Rouges	16 – 17°C
○ Grands vins de Bourgogne – Rouges	15 – 16°C
○Grands crûs de vins blancs secs	14 – 16°C
○Rouges légers, fruités, jeunes	11 – 12°C
○Rosés de Provence, vins de primeur	10 – 12°C
○Blancs secs et vins de pays rouges	10 – 12°C
○Vins de pays blancs	8 – 10°C
○Champagnes	7 – 8°C
○ Vins liquoreux	6°C

- La stabilité de la température est la plus importante quand il s'agit de stocker du vin.

- L'exposition à la lumière, vibrations ou variations de température et l'humidité peuvent gâcher le vin.

Le système de climatisation

Selon l'avis des spécialistes, la température idéale de conservation des vins se situe autour de 12°C, dans une fourchette de 10° à 14 °C. Ne pas confondre avec la température de service, qui elle varie selon la spécificité de chaque type de vin de 5 à 18°C.

Il est surtout important d'éviter les variations brutales de température. Conçu par des spécialistes, pour des œnophiles, cet appareil, contrairement au simple réfrigérateur, assure électroniquement un contrôle de température moyenne constante.

Le système anti-vibrations :

Le compresseur est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibrations aux vins.

Le système d'humidification :

Cet appareil est équipé d'un bac (en option selon modèle) qui maintient un niveau correct d'humidité. Si l'humidité est trop basse, remplissez le niveau du réservoir aux 34 de sa capacité. Vérifiez le niveau d'eau de temps en temps et ajoutez de l'eau si nécessaire. Veillez à ce que le bac contienne toujours de l'eau.

Le bac est à placer sur la clayette sous le ventilateur situé au fond afin d'apporter une humidité minimale.

Attention à contrôler le niveau d'eau si vous stockez vos vins sur une longue période et que vous ne dédiez pas l'appareil à leur mise à température de service uniquement (avec des rotations rapides de vos bouteilles).

Le système anti-UV :

La lumière accélère le vieillissement de vos vins. Dans les caves à portes pleine, les vins sont naturellement à l'abri sous réserve bien entendu d'ouvertures limitées). Ce modèle à porte verre a fait l'objet d'un traitement particulier, qui filtre les rayons ultra-violets néfastes ; les vins sont donc parfaitement à l'abri.

Dégivrage :

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre ou de glace, aucune opération n'est nécessaire pour les éliminer.

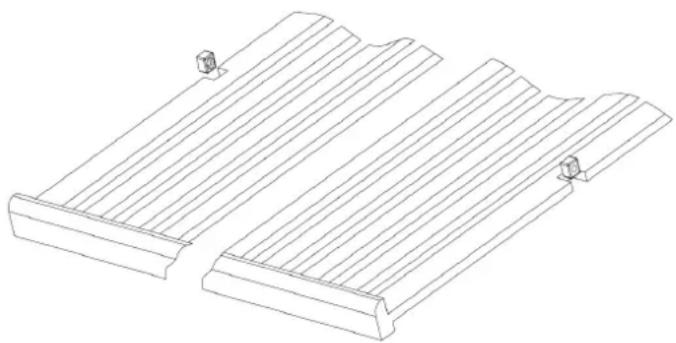

Clayettes

Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pour mettre ou enlever les bouteilles.

Pour un plus simple accès au contenu des clayettes vous devez faire glisser la clayette vers l'extérieur d'environ 1/3 cependant elles sont conçues avec une butée d'arrêt de chaque côté pour éviter que les bouteilles ne tombent.

Pour retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirer ou pousser selon les cas.

SYSTEME D'OUVERTURE DE PORTE AUTOMATIQUE « PUSH TO OPEN » (sur certains modèles)

La fonction « Pousser pour ouvrir » la porte est activée lorsque l'unité est sous tension. Pour ouvrir la porte, poussez la porte légèrement vers l'intérieur au niveau supérieur gauche pour un modèle à charnière droite (au niveau supérieur droit pour un modèle à charnière gauche), puis relâchez-la. L'appareil émettra un bip pour confirmer l'action. La porte s'ouvrira sur 2 à 5 cm environ grâce à la tige de poussée. Ensuite, la porte peut être entièrement ouverte manuellement. La tige de poussée revient automatiquement à sa position initiale après 3 secondes. Et l'unité émet un bip de nouveau.

REMARQUE :

• La porte se referme automatiquement après env. 3 secondes si elle n'a pas été entièrement ouverte manuellement.
• Ne bloquez pas la porte et ne la tenez pas pendant son ouverture. Si la porte est bloquée ou maintenue pendant l'ouverture, le mécanisme d'ouverture de la porte et la porte seront endommagés. Des bruits de craquement bruyants et répétés seront entendus.
• Ne pas enfoncer la tige de poussée ni la maintenir pendant la fermeture. Si le poussoir est bloqué lors de la fermeture, il ne pourra plus atteindre sa position initiale. Dans la position initiale, la tige de poussée affleure l'avant du panneau de commande. Pour remettre le poussoir dans sa position initiale, débranchez l'appareil du secteur, attendez env. 10 secondes et rebranchez-le. La tige de poussée reviendra à sa position initiale.

- Le système ne se déclenche pas immédiatement après la fermeture de la porte. Attendez 3 secondes et réessayez. Il ne s'agit pas d'une défaillance du système.

La porte de l'appareil est sensible à la pression. La pression pour ouvrir la porte peut être ajustée selon les étapes suivantes:

• Ouvrez la porte.
• Tournez la vis en haut au centre de la porte dans le sens antihoraire pour augmenter la sensibilité et dans le sens horaire pour la diminuer.

- Fermez la porte et vérifiez si elle est correctement ajustée. Si vous tournez la vis trop loin dans le sens antihoraire, la porte s'ouvrira automatiquement même sans appuyer. Tourner la vis en sens inverse peut empêcher la porte de s'ouvrir, même en cas de forte pression.

CHARGEMENT

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, elles permettent d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectués avec une bouteille standard ; dans la réalité, on pourrait ranger, à l'extrême, plus de bouteilles en empilage sans clayettes mais une « cave variée » se constitue d'une grande variété de l'utilisation quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maxima annoncé.

Comment garnir et tenir votre cave :

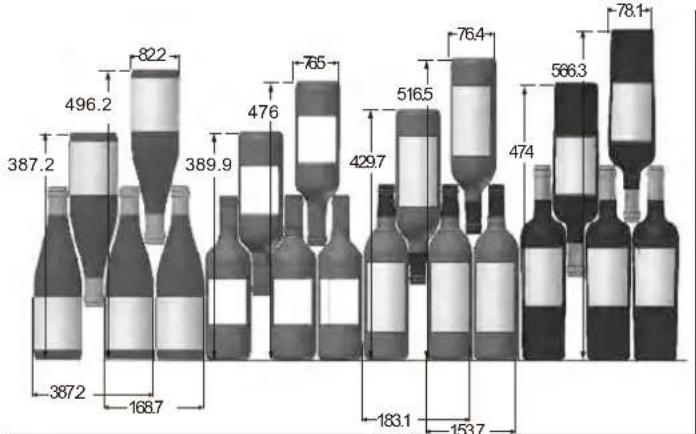

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes.

Il en existe de nombreux autres de toutes contenances et toutes formes.

Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

Pour une meilleure conservation et éviter le gaspillage alimentaire

Pour éviter une altération du vin, il est important que la température reste stable dans la cavité, éviter d'ouvrir fréquemment la porte et de boucher les ventilations intérieures.

Pour éviter l'apparition de moisissure, veuillez éviter d'avoir trop d'humidité dans la cavité.

Chargement pour les capacités maximales :

Le nombre maximum d'entreposage est basé sur des bouteilles de Bordeaux standard de 0,75 litre.

LM78/1 / LMN78/1

La capacité max est de 7 bouteilles, 1 par étage, il est recommandé de mettre le culot au fond de l'appareil.

LB160/1 / LBN160/1 :16 bouteilles Max

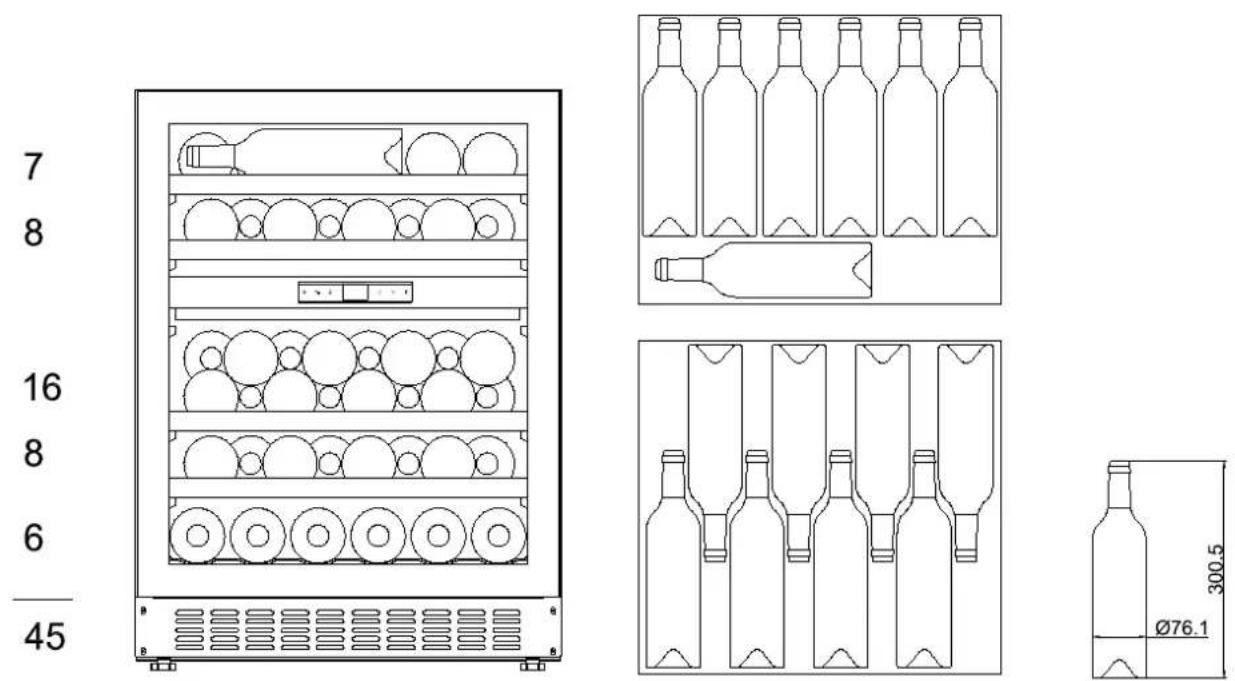

LBN458PO/1 / LBN458POP/1 : 45 bouteilles Max

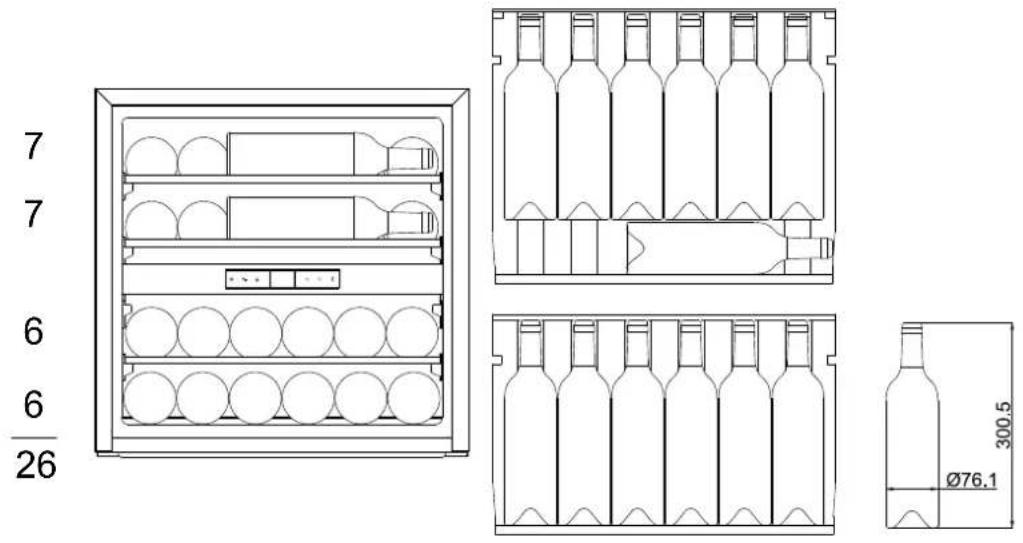

LBN240POV/1 / LBN240POVP/1 : 26 bouteilles Max

7 7 6 6 26 300.5 Ø76.1

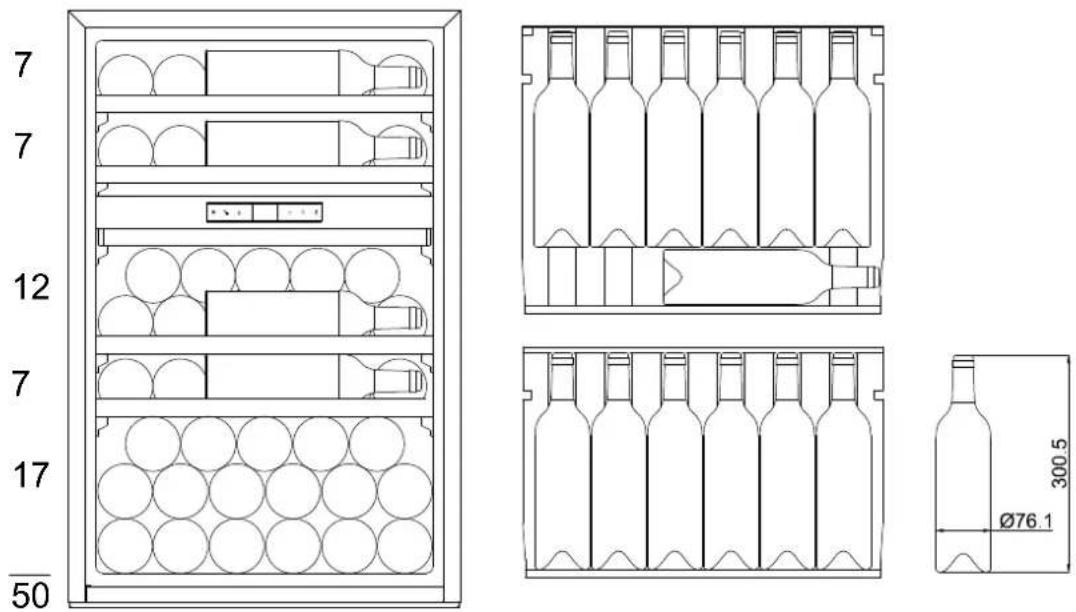

LBN460POV/1 / LBN460POVP/1: 50 bouteilles Max

7 7 12 7 17 50 300.5 Ø76.1

UTILISATION

Mise en fonctionnement

L'appareil étant convenablement installé, nous vous conseillons de nettoyer l'intérieur avec de l'eau tiède légèrement savonneuse (produit à vaisselle). N'utilisez ni produit abrasif ni poudre à récurer qui risqueraient d'abîmer les finitions.

Utilisation

ATTENTION ! Les caves à vin sont destinées uniquement au stockage et à la conservation du vin.

IMPORTANT : Votre cave à vin est idéalement adaptée pour contenir des bouteilles de style Bordeaux de 0,75 litre. Étant donné qu'elle peut contenir de plus grandes bouteilles, assurez-vous qu'elles n'empêchent pas la porte de fermer correctement.

Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer.
- Lorsque vous chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l'appareil d'atteindre la température désirée.
Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit entièrement ouverte lorsque vous tirez les étagères des rails du compartiment

Réglage de la température

1 2 3 4 5 7 8 6 12°C

Bandeau de commandes pour double zone

08 /°C 1 2 3 4 5 7 8 6

1. Bouton marche/Arrêt
2. Bouton de changement d'unité
3. Bouton lumière

4. Écran

5. Affichage de la température

6. et 7. Réglage température
7. Bouton sélection

Bandeau de commandes pour zone unique sans bouton Lumière TriColor

1 2 3 4 5 12. °C °F

1. Bouton marche/Arrêt
2. Bouton Lumière
3. Affichage de la température
4. et 5. Réglage température

Mise en marche de l'appareil

Appuyer environ 1 secondes sur le bouton Marche/Arrêt

Appuyer environ 5 secondes pour l'éteindre.

Contrôle de la température

La température intérieure est réglée par le thermostat électronique commandé par les boutons situés à l'intérieur de l'appareil.

Il est possible d'ajuster la température degré par degré et dans chaque zone ; le réglage de la température s'effectue à l'aide des touches ▲ ou ▼ situées de part et d'autre des indicateurs de température.

Chaque pression sur la touche ▲ incrémente d'un degré dans la zone sélectionnée. De la même manière, Chaque pression sur la touche ▼ décrémente d'un degré dans la zone sélectionnée.

Pour obtenir une température inférieure à celle indiquée, appuyer plusieurs fois jusqu'à ce que l'afficheur indique la température souhaitée.

Après avoir sélectionné la température, l'afficheur va clignoter pendant 5 secondes, et affichera la température de consigne. Si vous souhaitez connaître la température actuelle dans la cave, il faut appuyer sur les touches ⚠ et ⚽ en même temps pendant 3 secondes et au bout de 5 secondes, la température de consigne se réaffichera

NOTE : La température par défaut est 8°C dans la zone supérieure 12°C dans la zone inférieure.

NOTE : La plage de température de cette cave à vin est entre 5°C et 10°C dans la zone supérieure et entre 15°C et 20°C dans la zone inférieure.

Pour un fonctionnement optimal, il est recommandé de garder environ 4°C de différence entre chaque zone.

Pour éviter une condensation trop importante lorsque que la température ambiante est supérieure à 28°C, ne pas descendre la température en dessous de 7°C

Contrôle de la lumière / Lumière TriColor

Ma lumière s'allume automatiquement à l'ouverture de la porte ; la lumière (LED) est adaptée pour la conservation du vin.

Afin de réduire la consommation d'énergie, la lumière LED s'éteint automatiquement à la fermeture de la porte.

Si toutefois vous souhaitez laisser la lumière allumée une fois la porte ouverte, maintenez enfoncé le bouton 8 pendant 5 secondes. La lumière restera allumée en continu. Appuyez à nouveau sur le bouton 8 pendant 5 secondes pour que la lumière s'éteigne automatiquement à la fermeture de la porte.

Touchez la touche d'éclairage et sélectionnez l'orange, le blanc et le bleu pour l'éclairage intérieur. Touchez la touche de la lampe pour basculer entre le mode monochrome et le mode couleur dynamique. En mode couleur dynamique, l'éclairage intérieur commence à circuler entre les 3 couleurs disponibles. Lorsque la couleur souhaitée est activée, touchez une fois la touche d'éclairage et vos lumières intérieures changeront de couleur. Pour revenir au mode couleur dynamique, touchez à nouveau la touche d'éclairage.

ALIMENTATION Ⓔ - Pour éteindre l'appareil, maintenez légèrement l'appui sur la touche Ⓔ pendant 5 secondes jusqu'à disparition de l'affichage de température. Pour allumer l'appareil, maintenez légèrement l'appui sur la touche pendant 1 seconde jusqu'à l'allumage de l'affichage de température.

REMARQUE: Appuyez une fois sur n'importe quelle touche pour arrêter l'alarme sonore.

Sélecteur °F/°C °C/F- Règle la température à afficher en degrés Fahrenheit ou Celsius.

ÉCLAIRAGE ⚙- Pour allumer/éteindre l'éclairage intérieur, maintenez la touche ⚙ légèrement appuyée durant 5 secondes.

HAUT ▲- Pour augmenter la température de consigne (plus chaude) de 1 °C ou 1 °F à la fois.

BAS ▼- Pour diminuer la température de consigne (plus froid) de 1 °C ou 1 °F à la fois.

Sélecteur de réglage ⚫ - Sélectionne la température souhaitées.

Symboles à l'écran

08	Affichage de la température ou des codes d'erreur pour la zone supérieure/gauche.
12	Affichage de la température ou des codes d'erreur pour la zone inférieure/droite.
*	Le compresseur est en marche
○	Le chauffage est en marche
A	Mode dégivrage
#	Mode climat dynamique
DEMO	Mode démo Eco
☀	Éclairage intérieur en mode vitrine
⚠️	Alerte
♡	Signaux sonores
💡	Sécurité enfant activée

Fonction multi-touche

Le voyant d'éclairage intérieur clignote lorsque la fonction multi-touches est activée. Pour activer la fonction multi-touches, maintenez la première touche légèrement appuyée, puis appuyez sur l'autre touche pendant au moins 5 secondes, relâchez ensuite toutes les touches.

Sécurité enfant

(Uniquement pour les modèles avec commandes externes) Avec un délai de 2 minutes ou plus sans toucher une touche, la sécurité enfant sera activée automatiquement. Pour supprimer la sécurité, appuyez sur les touches HAUT et BAS en même temps pendant 5 secondes, jusqu'à disparition du 📄 symbol.

Réglage de la commande de température

- L'unité possède deux zones de température séparées. La température des deux zones peut être réglée entre 5 °C et 20 °C (41 °F et 68 °F). Ce réglage peut être utilisé pour une cave de conservation comme pour une cave de service. Pour le vieillissement du vin, la plage de température recommandée doit se situer entre 11 °C et 14 °C (52 °F et 57 °F). Pour le compartiment de service, la température de la zone SUPÉRIEURE/GAUCHE doit se situer dans la plage 5 °C à 10 °C (41 °F à 50 °F) idéale pour les champagnes et les vins blancs, et la température conseillées dans la zone INFÉRIEURE/DROITE doit être réglée entre 15 °C et 20 °C (58 °F et 68 °F), idéale pour la dégustation des vins rouges.

• Lors du premier branchement de l'appareil, les réglages par défaut sont automatiquement activés. La température préréglée en usine pour la zone SUPÉRIEURE/GAUCHE est de 8 °C (46 °F) et de 12 °C (54 °F) pour la zone INFÉRIEURE/DROITE.
• Appuyez sur le sélecteur de réglage jusqu'à ce que la température souhaitée clignote. Vous pouvez ensuite utiliser les touches HAUT et BAS Pour régler la température interne souhaitée. Lorsque vous touchez l'une des touches la première fois, l'écran affiche la dernière température précédemment réglée.
• IMPORTANT ! Pour une cave à vin autre que celles de type « Twin », la température réglée pour la zone INFÉRIEURE doit être identique ou plus élevée que celle de la zone SUPÉRIEURE.
• La température augmentera de 1 °C/1 °F à chaque appui sur la touche HAUT Et diminuera de 1 °C/1 °F à chaque appui sur la touche BAS. L'écran clignote lors des réglages.
• La température préréglée clignote pendant 5 secondes à l'écran après le réglage. Ensuite, l'écran affichera à nouveau la température interne actuelle.
• Pour afficher à tout moment la température réglée, touchez la touche Sélecteur de réglage ⚫ et la température préréglée clignotera pendant 5 secondes. Ensuite, l'écran affichera à nouveau la température interne actuelle.

Mode Paramètres

Certains réglages de la cave à vin ne peuvent être sélectionnés qu'en mode réglages.

Maintenez la touche HAUT enfoncée pendant 5 secondes pour entrer et sortir du mode réglage.

Après environ une minute, l'appareil quittera automatiquement le mode de configuration.

Sélection °F/°C

• Appuyez sur la touche HAUT pendant 5 secondes pour passer en mode réglage.
• Utilisez les touches HAUT et BAS pour sélectionner les paramètres d'affichage de la température en degrés Fahrenheit ou Celsius.
• Maintenez la touche HAUT enfoncée pendant 5 secondes pour confirmer la sélection.

Luminosité de l'affichage

• Appuyez doucement et maintenez la touche HAUT enfoncée pendant 5 secondes pour passer en mode réglage, puis appuyez une fois sur la touche POWER.
• Lorsque la porte est fermée, utilisez les touches HAUT et BAS pour sélectionner la luminosité de l'écran d'affichage. Lorsque la porte est ouverte, la luminosité de l'écran revient à son niveau normal. d0: arrêté

d1: réglage le plus faible (par défaut)
d2: réglage moyen
d3: réglage le plus lumineux

- Maintenez la touche HAUT enfoncée pendant 5 secondes pour confirmer la sélection.

Luminosité de l'éclairage intérieur

• Appuyez doucement et maintenez la touche HAUT enfoncée pendant 5 secondes pour passer en mode réglage, puis appuyez deux fois sur la touche POWER.
• Lorsque les portes sont fermées, utilisez les touches HAUT et BAS pour sélectionner la luminosité de l'éclairage intérieur. Lorsque les portes sont ouvertes, l'éclairage intérieur revient à son niveau normal.

L0: arrêté lorsque la porte est fermée ou ouverte

L1: réglage le plus faible
L2: réglage moyen
L3: réglage le plus lumineux (par défaut)

- Maintenez la touche HAUT enfoncée pendant 5 secondes pour confirmer la sélection.

Mode ventilateur

• Appuyez doucement et maintenez la touche HAUT enfoncée pendant 5 secondes pour passer en mode réglage, puis appuyez sur la touche POWER trois (3) fois.
  • Utilisez les touches HAUT et BAS pour sélectionner le mode ventilateur.

F0: Mode silencieux - mode économie d'énergie (par défaut)

F1: Mode DynaClima - mi-temps

F2: Mode DynaClima - temps plein

- Maintenez la touche HAUT enfoncée pendant 5 secondes pour confirmer la sélection.

Tonalités audibles

• Appuyez doucement et maintenez la touche HAUT enfoncée pendant 5 secondes pour passer en mode réglage, puis appuyez sur la touche POWER quatre (4) fois.
  • Utilisez les touches HAUT et BAS pour sélectionner une tonalité audible.

S0: tonalité du capteur activée, tonalité d'alarme désactivée

S1: tonalité du capteur activée, tonalité d'alarme activée (par défaut)

S2: tonalité du capteur désactivée, tonalité d'alarme désactivée

S3: tonalité du capteur désactivée, tonalité d'alarme activée

- Maintenez la touche HAUT enfoncée pendant 5 secondes pour confirmer la sélection.

Mémoire de température

En cas de coupure de courant (surtension, disjoncteur, etc.), l'appareil mémorise les réglages de température précédents. Lorsque la puissance est récupérée, la température de la cave va remettre la même température de réglage sélectionnée avant la coupure de courant.

Alarme de température

Une alarme sonore retentit si la température dans l'une des zones monte ou descend en dehors de la plage de température. L'affichage de la température correspondante clignote en même temps.

L'alarme sonore retentit et l'affichage de la température clignote :

• Lorsque vous mettez l'appareil en fonction, si la température à l'intérieur de l'appareil est différente de la température de consigne.
• Quand il y a eu une longue interruption de l'alimentation électrique.
• Lorsque trop de bouteilles ont été mises dans l'unité à un moment donné.
• Lorsque la porte n'est pas fermée hermétiquement.
• L'appareil est défectueux.

L'alarme sonore s'éteindre automatiquement et l'affichage de la température cessera de clignoter lorsque la température de consigne est atteinte à nouveau. Cependant, si le bruit vous dérange, vous pouvez éteindre l'alarme sonore en appuyant sur la touche marche/arrêt (1) une fois. L'alarme s'arrêtera.

L'affichage de la température continue à clignoter jusqu'à ce que la température de consigne soit atteinte.

Alarme de porte

Si la porte est restée ouverte pendant plus de 60 secondes, l'alarme sonore retentit. Fermer la porte ou appuyer sur la touche marche/arrêt (1) une fois peut éteindre l'alarme sonore.

REFROIDISSEMENT DYNAMIQUE / MODE SILENCIEUX

L'appareil dispose de deux modes de fonctionnement différents. En mode silencieux, une fois la température requise atteinte, l'appareil fonctionne sans ventilateur. En mode Refroidissement dynamique, le ventilateur se met en marche et s'arrête pour faire circuler l'air même après que la température requise a été atteinte. Cela garantit une distribution constante de l'humidité et de la température dans la cave à vin, créant ainsi des conditions parfaites pour un stockage à long terme.

L'utilisation du mode dynamique augmente le niveau de bruit en fonctionnement.

NOTE : lors de la première utilisation ou après avoir mis en fonctionnement la cave à vin après une longue période d'inutilisation, la température intérieure ne sera pas immédiatement la température affichée sur l'indicateur ; en effet, il faut attendre quelques heures pour une mise en température e de la cave à vin afin d'avoir une température homogène.

IMPORTANT : après avoir débranché, éteint l'appareil ou après une coupure de courant ; il est impératif d'attendre 5 minutes avant de le rallumer. Dans le cas contraire, la cave à vin peut ne pas s'allumer.

ENTRETIEN

DEGIVRAGE

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre ou de glace, aucune opération n'est nécessaire pour les éliminer.

NETTOYAGE

Avant de procéder au nettoyage, débranchez l'appareil.

N'utilisez jamais de produits abrasifs ni d'éponge avec grattoir pour le nettoyage intérieur ou extérieur de votre appareil.

• Retirez tous les accessoires (clayettes, ...). Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit pour la vaisselle par exemple), rincez à l'eau javellisée et séchez soigneusement.
• Lavez les parois intérieures de la même façon ; soignez particulièrement les supports de clayettes
• Lavez le joint de porte sans omettre de nettoyer également sous le joint.
  • Rebranchez l'appareil.

De temps en temps, dépoussiérez le condenseur à l'arrière de l'appareil ; une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

En cas d'absence prolongée, videz et nettoyez l'appareil ; maintenez la porte entrouverte pendant la durée de non-utilisation.

REPLACEMENT DE LA LAMPE D'ECLAIRAGE

Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est suffisante pour qu'aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication du produit, les LED étaient défectueuses, veuillez contacter votre Service Après-Vente pour toute intervention.

Vous pouvez résoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME	CAUSE POSSIBLE
Pas de fonctionnement	Vérifier l'arrivée électrique de votre installationVérifier votre disjoncteurUn fusible a sauté
Pas assez de froid	Vérifier les températures demandées La température ambiante nécessite un réajustement des températuresLa porte est trop souvent ouverteLa porte est mal ferméeLe joint de porte n'est pas étancheIl n'y a pas assez d'espace autour de l'appareil
Pas de lumière intérieurePas d'affichage sur l'écran LCD	Contactez votre service après-vente
Il semblerait qu'un bruit important se produise	Vérifier le niveau de l'appareilVérifier qu'un papier ou qu'une partie de l'emballage ne soit pas resté coincé dans l'appareil
La porte se ferme mal	Vérifier le niveau de l'appareilLe joint est en mauvaise étatLes pieds ont « bougé »
La lumière (LED) ne s'allume pas	Le tableau de contrôle est en panneProblème des circuits imprimésProblème avec la prise d'alimentationContactez votre service après-vente
Erreur d'affichage LED	Mauvaise qualité d'affichageValeur de température n'apparait pasContactez votre service après-vente
Les ventilateurs ne fonctionnent pas	Panneau de contrôle à remplacer par votre service après-vente

CHANGEMENT DU SENS D'OUVERTURE DE LA PORTE

Vous pouvez changer le sens d'ouverture de la porte de votre appareil en déplaçant les charnières. Lors du remontage, veillez à ce que la porte soit bien alignée avec la caisse et que le joint adhère correctement.

Nous vous rappelons que le changement du sens d'ouverture de la porte doit se faire l'appareil débranché.

ATTENTION : Soyez extrêmement prudent avec les charnières articulées. La charnière est à fermeture automatique et de nombreux points de coïncement existent pendant le démontage et remontage de la charnière.

LM78/1 / LMN78/1

1. Dévissez la vis de verrouillage (1), puis soulevez doucement la porte et faites - la glisser vers la droite pour la desserrer. Après avoir retiré la vis, tenez soigneusement et fermement la porte. (Figure 1)
2. Tirez doucement vers le bas pour retirer la porte de la charnière supérieure droite et placez - la sur une surface rembourrée pour éviter tout risque de dommages. Transférez l'axe de porte (2) de l'autre côté de la porte. (Figure 2)
3. Retirez la charnière inférieure droite (4) et la charnière supérieure droite (5). (figures 2 et 3)

4. Éjectez les capuchons sur le côté gauche de l'armoire et couvrez les trous de vis sur le côté droit avec eux.

5. Charnière supérieure gauche de rechange vissée dans l'accessoire gauche de l'armoire.

6. Charnière inférieure gauche de rechange (6) vissée dans le raccord gauche de l'armoire.
7. Tournez la porte de 180°, puis repositionnez - la dans la position indiquée. Soulevez la porte du côté gauche et faites glisser vers l'intérieur, puis fixez l'axe de porte (2) avec la vis de blocage (1). (Figure 4)
8. Relâchez la vis de verrouillage (1) et déplacez la porte, Revérifiez et Ajustez le positionnement de la porte. Après avoir nivelé la porte, serrez la vis (1). (Figure 4)

LB160/1 / LBN160/1

1. Retirez la charnière inférieure (1) en dévissant les quatre vis de blocage (2). Après avoir retiré les vis, veillez à maintenir fermement la porte en verre. (Figure 1)
2. Tirez doucement vers le bas pour retirer la porte en verre de la charnière supérieure droite et placez - la sur une surface rembourrée pour éviter tout risque de dommages. Retirez ensuite la charnière supérieure droite (4). (Figure 3)
3. Dévissez l'axe d'articulation (3) de la charnière inférieure et Transférez - le de l'autre côté. (Figure 2)
4. Éjectez les capuchons sur le côté gauche de l'armoire et couvrez les trous de vis sur le côté droit avec eux.
5. Charnière supérieure gauche de rechange (6) vissée dans le raccord gauche de l'armoire. (Figure 3)
6. Tournez la porte de 180°, puis repositionnez - la dans la position indiquée. Ensuite, vissez l'ensemble de charnière inférieure à la position spécifiée sur le côté gauche, à serrer une fois la porte nivelée.

1. Retirez la porte en dévissant les huit vis de blocage 3 et 4. Veillez à maintenir fermement la porte en verre après avoir retiré les vis et posez-la sur une surface rembourrée afin d'éviter tout risque de dommages.
2. Dévissez et transférez la charnière de porte 2 vers l'autre côté.
3. Tournez la porte en verre à 180° et remettez la porte en verre du côté opposé. Puis visser et serrer après s'être assuré que la porte soit droite.

LB720V/1 / LBN720V/1

1. Retirez la porte vitrée en dévissant les huit vis de verrouillage (5) et (6). Veillez à maintenir fermement la porte vitrée après avoir retiré les vis et placez-la sur une surface rembourrée pour éviter tout risque de dommage.
2. Dévissez les vis (1) et (3) puis transférez le support de porte (2) et le couvercle décoratif (4) sur le côté opposé.
3. Faites pivoter la porte vitrée de 180° et replacez la porte vitrée sur le côté opposé. Ensuite, vissez et serrez-le une fois la porte nivelée.

1. Retirer le couverc le (3), puis retirer la porte vitrée en dévissant les quatre vis (1) et (2). Veillez à bien tenir la porte vitrée après avoir retiré les vis et placez-la sur une surface rembourrée pour éviter tout risque de dommage.
2. Retirez les capuchons du côté gauche de la cave et utilisez-les pour couvrir les trous de vis sur le côté droit.
3. Faites pivoter la porte vitrée de 180° et replacez la porte vitrée du côté opposé. Ensuite, vissez et serrez après que la porte soit bien droite.

GUIDE D'INSTALLATION D'UN PANNEAUX SUR PORTE VERRE

LBN458POP/1

1. Préparation du panneau de porte

Selon le modèle de cave à vin, préparez le panneau de recouvrement aux dimensions indiquées ci-dessous. Fixez ensuite la poignée au panneau de recouvrement à l'aide des vis à tête plate et enfoncez les vis au ras du panneau si nécessaire.

(front view : vue de face, rear view : vue de derrière, deep : profondeur)

NOTE:

1. H = Hauteur de la porte + 2mm, L = Largeur de la porte + 4mm.
2. Le poids du panneau de recouvrement ne doit pas dépasser 10 kilogrammes.
3. Il est important de s'assurer que tous les trous percés sont percés à la bonne profondeur afin d'éviter les fentes dans le bois lors de l'installation de la visserie.
4. Percez les trous d'installation de la poignée dans le panneau de recouvrement en fonction de la poignée que vous prévoyez d'utiliser.

2. Installation du panneau de porte

• Retirez complètement le joint de porte (4) de la porte vitrée (2). Commencez par un coin et tirez vers l'extérieur. Cela peut demander un peu de force. Posez le joint sur une surface plane pour une installation ultérieure.
• Fixez le panneau de recouvrement en bois (1) sur la porte vitrée (2) à l'aide des huit vis à bois ST4x30 Type AB Philips (3).

1. Préparation du panneau de porte

Selon le modèle de cave à vin, préparez le panneau de recouvrement aux dimensions indiquées ci-dessous. Fixez ensuite la poignée au panneau de recouvrement à l'aide des vis à tête plate et enfoncez les vis au ras du panneau si nécessaire.

NOTE:

1. Le poids du panneau de recouvrement ne doit pas dépasser 10 kilogrammes.
2. Il est important de s'assurer que tous les trous percés sont percés à la bonne profondeur afin d'éviter les fentes dans le bois lors de l'installation de la visserie.
3. Percez les trous d'installation de la poignée dans le panneau de recouvrement en fonction de la poignée que vous prévoyez d'utiliser.

2. Installation du panneau de porte

- Retirez complètement le joint de porte (4) de la porte vitrée (2). Commencez par un coin et tirez vers l'extérieur. Cela peut demander un peu de force. Posez le joint sur une surface plane pour une installation ultérieure.

- Fixez le panneau de recouvrement en bois (1) sur la porte vitrée (2) à l'aide des huit vis à bois ST4x30 Type AB Philips (3).

Réparations et pièces de rechange disponibles

La garantie du fabricant est applicable pour cet appareil pendant une période de 5 ans.

En cas de dysfonctionnement pendant cette période, toute demande de prise en charge doit être faite auprès du service après-vente de votre revendeur.

Hors période de garantie, toute information concernant des services de réparation professionnels ou la commande de pièces de rechange d'origine pourrait être obtenue en contactant votre revendeur

Conformément au règlement sur l'écoconception, les pièces de rechange seront disponibles pendant au moins 7 ans à compter de la date d'achat de votre appareil.

Le Chai

INSTRUCCIONES DE USO

VINOTECA DE SERVICIO Y CONSERVACION INTEGRADO

LM78/1 & LMN78/1 - 7 botellas max
