BEDIENUNGSANLEITUNG LBN160/1 LE CHAI

PROBLEMES ET SOLUTIONS

LBN240POV/1, LBN240POVP/1, LBN460POV/1, LBN460POVP/1, LBN458PO/1 et LBN458POP/1

ERRICHTET WEINKELLER

LM78/1 & LMN78/1 - 7 Flaschen max

LB160/1 & LBN160/1 - 16 Flaschen max

LB340/1 & LBN340/1 - 35 Flaschen max

LB720V/1 & LBN720V/1 - 73 Flaschen max

LBN458PO/1 & LBN458POP/1 - 45 Flaschen max

LBN240POV/1 & LBN240POVP/1 - 26 Flaschen max

LBN460POV/1 & LBN460POVP/1 - 50 Flaschen max

ZUSAMMENFASSUNG

Beschreibung des Geräts Page 76

Warnhinweise Und Wichtige Tipps Page 81

Spezielle Informationen Page 89

Verwendung des Geräts Page 95

Wartung Page 100

Fehlersuche und Behebung Page 101

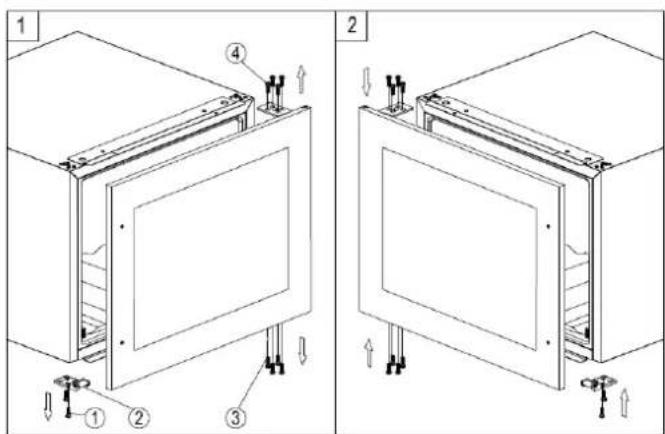

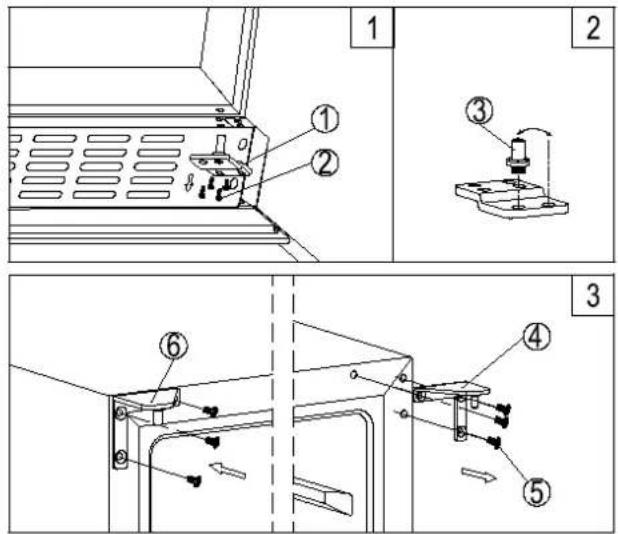

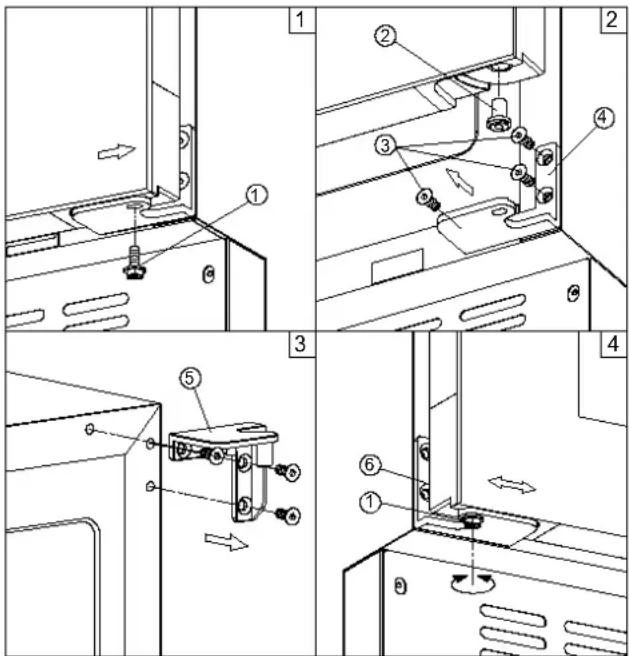

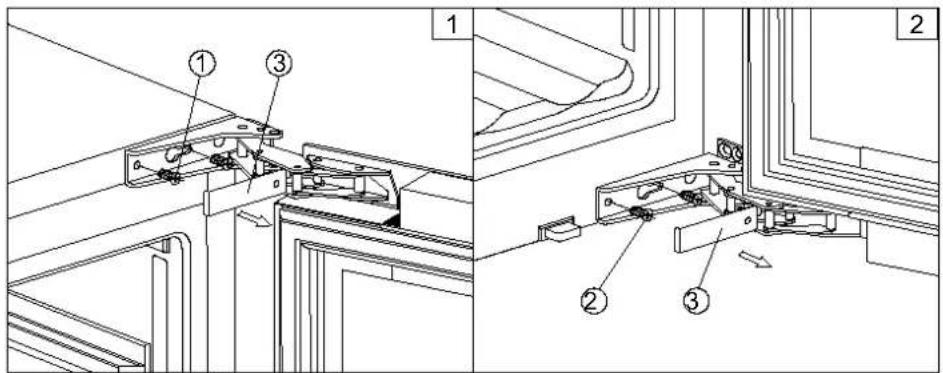

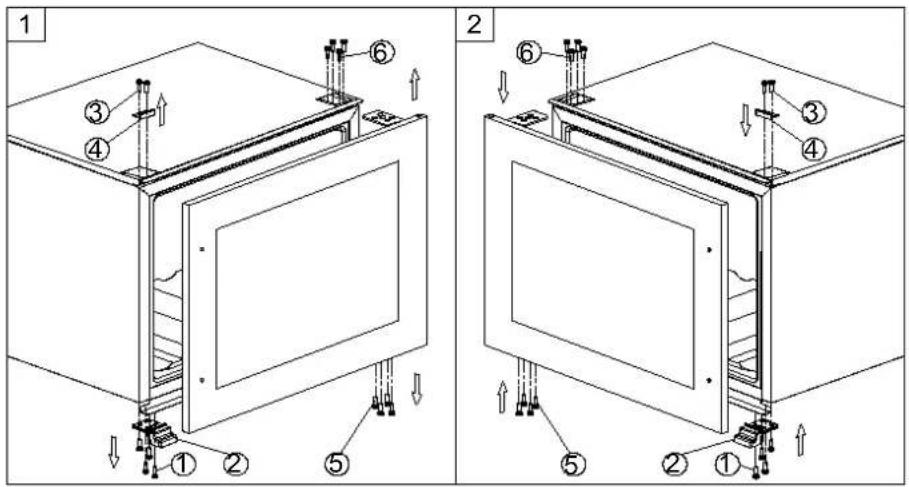

Änderung der Türöffnungsrichtung Page 102

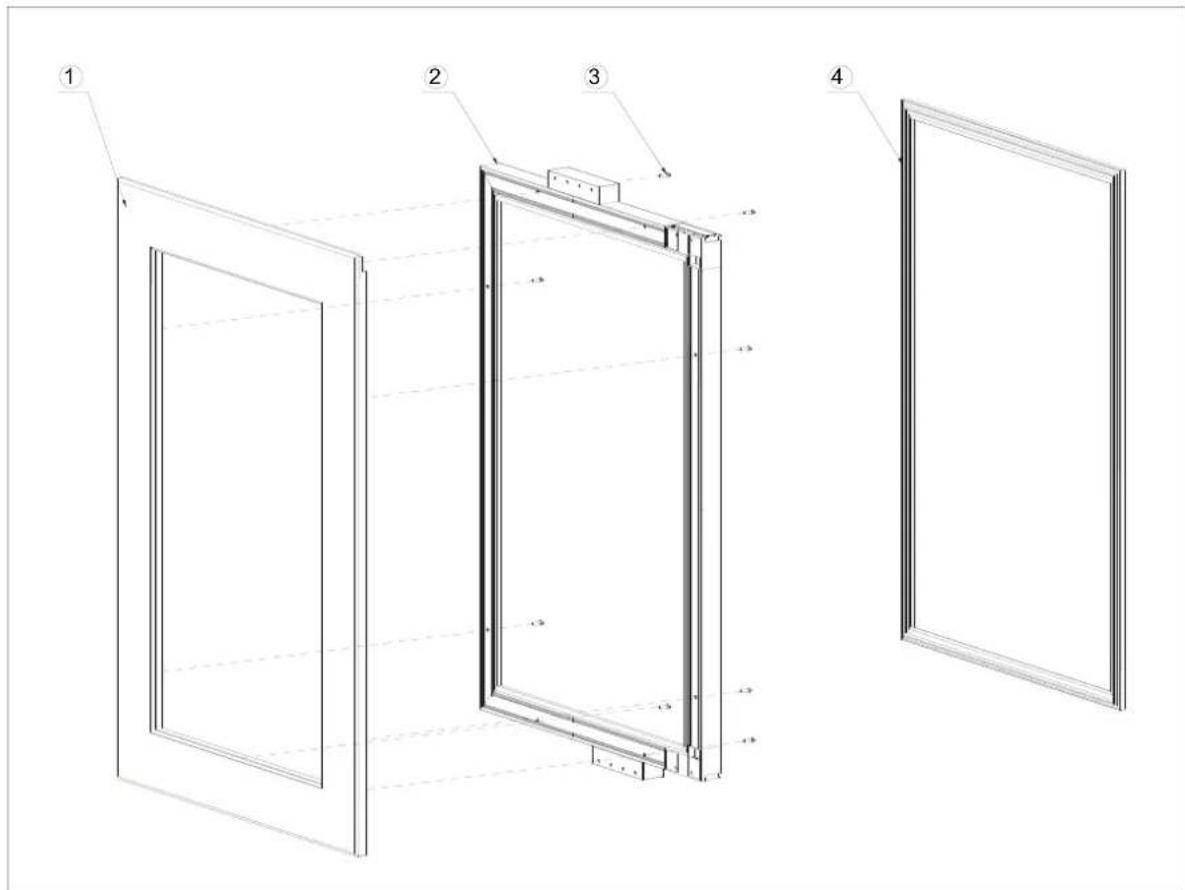

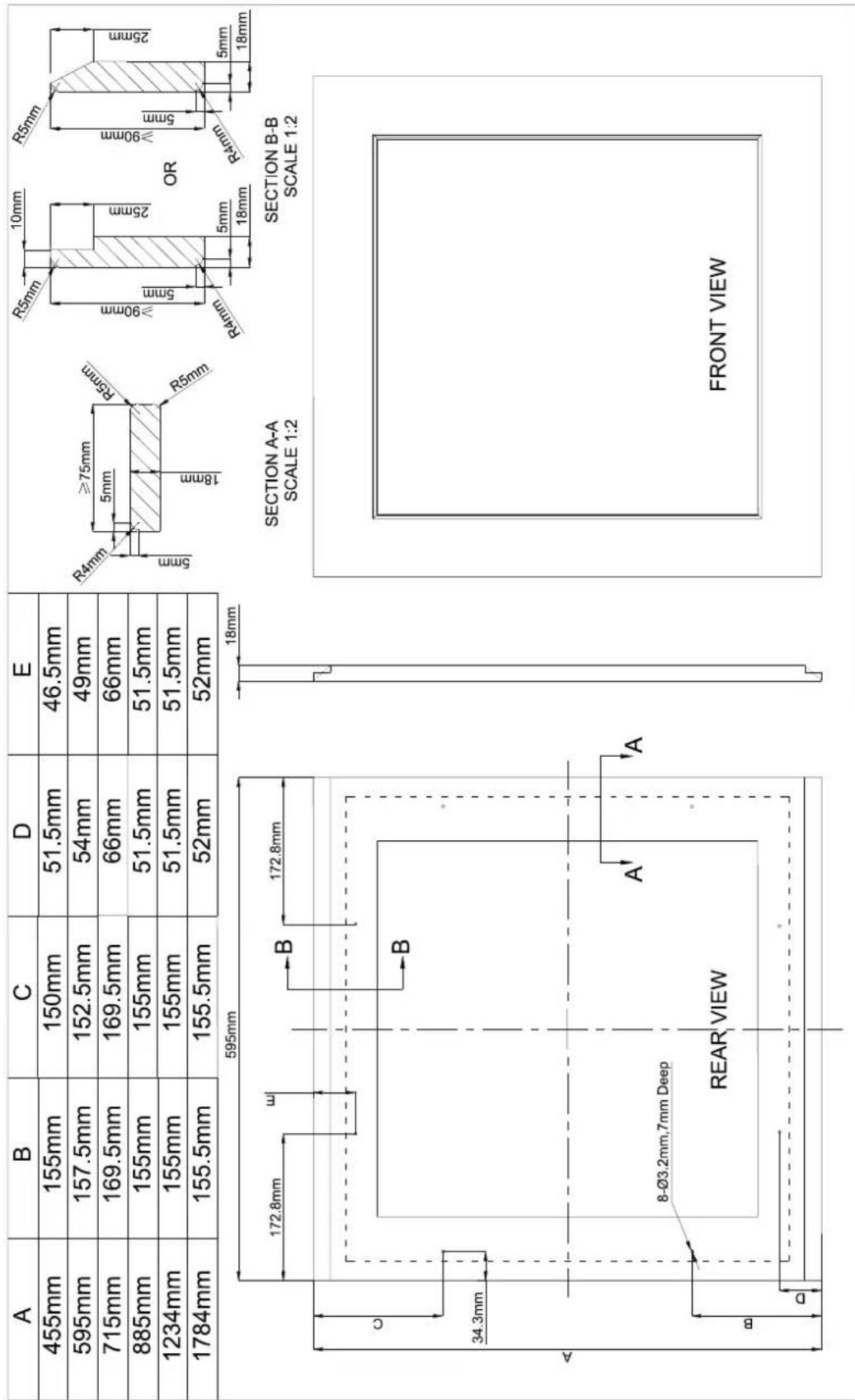

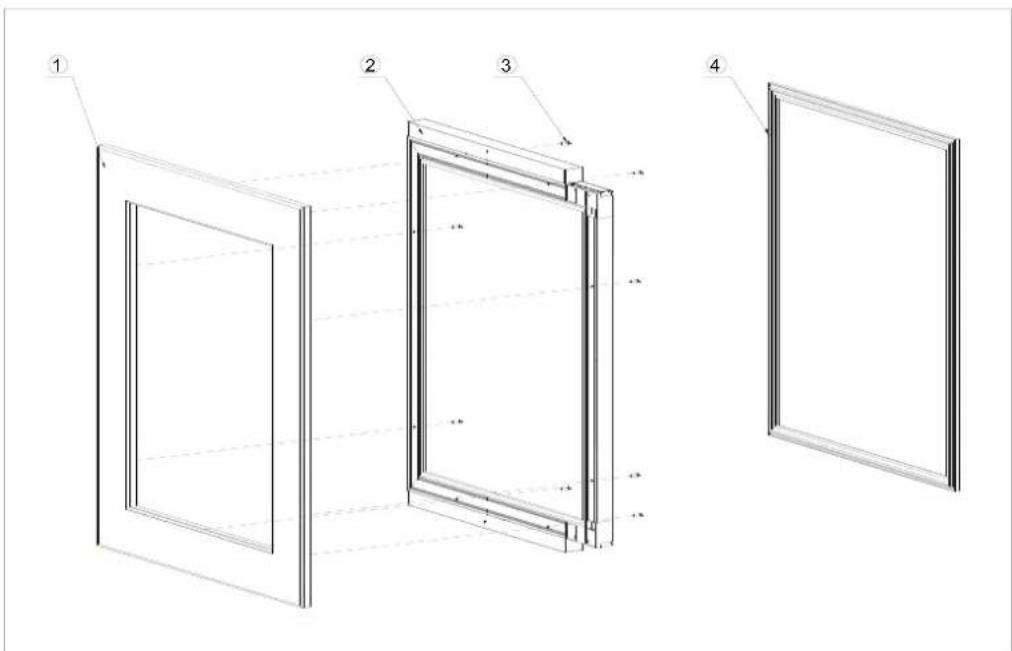

Anleitung zur Installation eines Glastürpaneels Page 105

Garantie Page 108

Dieses Gerät entspricht den Anforderungen der europäischen Richtlinien:

Richtlinie 2014/35/EU zur elektrischen Sicherheit 2014/30/EU zur elektromagnetischen Verträglichkeit

CE

TECHNISCHE UND ENERGIE SPEZIFIKATIONEN

Marke : Le Chai	ModellLM78/1 / LMN78/1(7 Flaschen Max)	ModellLB160/1 / LBN160/1(16 Flaschen Max)	ModellLB340/1 / LBN340/1(35 Flaschen Max)	ModellLB720V/1 / LBN720V/1(73 Flaschen max)
Stromversorgung 220-240V~ 50Hz
Maße (B*T*H) (mm)	148x570x880	295x615x820	590x608x595	590 x 595 x 1234
Gewicht	19 kg 29 kg 40	kg 68 kg
Klimaklasse No-Frost
Klimaklasse	STDieses Gerät ist für den Gebrauch bei einer Umgebungstemperatur von 16 °C bis 38°C vorgesehen
Art der Aufstellung ERRICHTET

Marke : Le Chai	ModellLBN458PO/1 /LBN458POP/1(45 Flaschen Max)	ModellLBN240POV/1 /LBN240POVP/1(26 Flaschen max)	ModellLBB460POV/1 /LBN460POV/1 /LBN460POVP/1(50 Flaschen max)
Stromversorgung	220-240V~ 50Hz
Maße (B*T*H) (mm)	595x556x880	595 x 559 x 595	595 x 559 x 885
Gewicht	53 kg	41 kg	52 kg
Abtauen	No-Frost
Klimaklasse	STDieses Gerät ist für den Gebrauch bei einer Umgebungstemperatur von 16 °C bis 38°C vorgesehen
Art der Aufstellung	ERRICHTET

Dieses Gerät ist nur für die Weinlagerung

Das Produktinformationsblatt gemäß der Verordnung 2019/2016 / EU ist verfügbar

BESCHREIBUNG DES GERÄTS

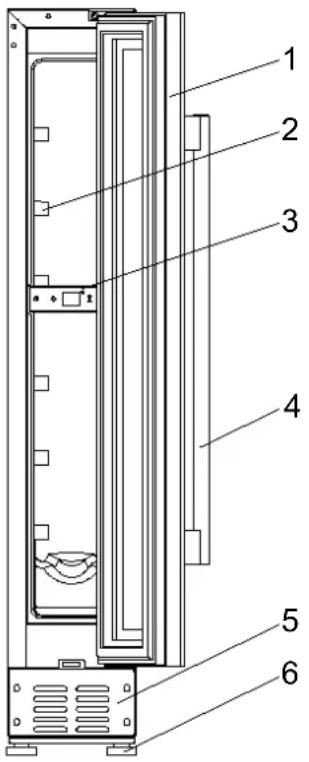

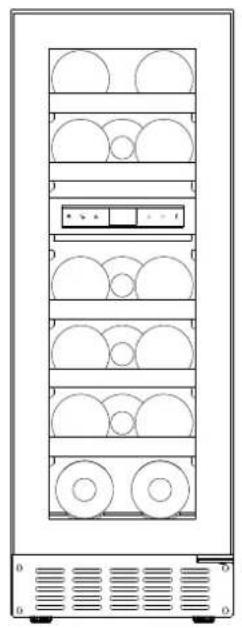

LM78/1 / LMN78/1

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Türgriff
5 – Belüftung
6 – Einstellbare Füße

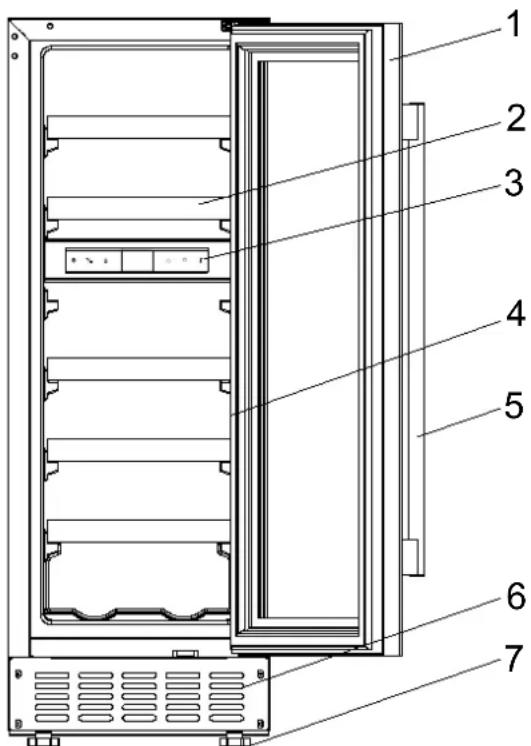

LB160/1 / LBN160/1

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Türgriff
6 – Belüftung
7 – Einstellbare Füße

BESCHREIBUNG DES GERÄTS

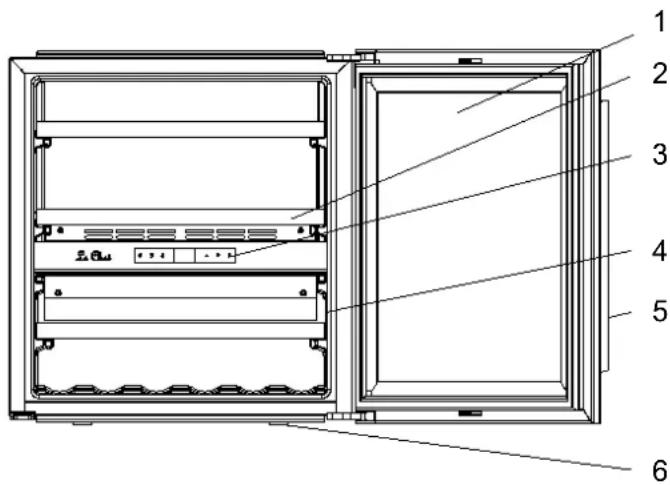

LB340/1 / LBN340/1

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Türgriff
6 – Einstellbare Füße

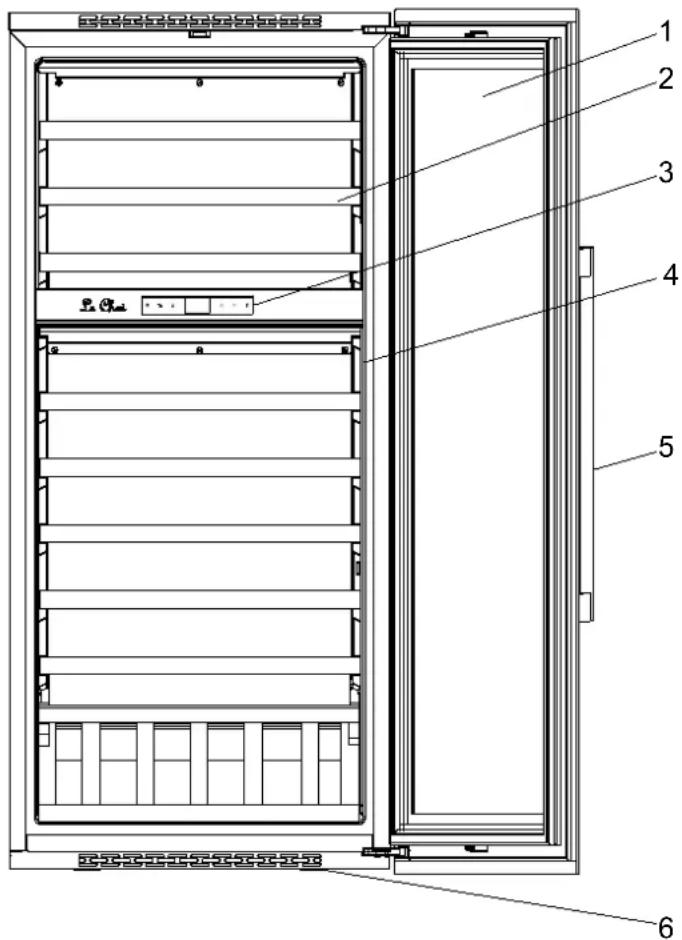

LB720V/1 / LBN720V/1

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Türgriff
6 – Belüftung

BESCHREIBUNG DES GERÄTS

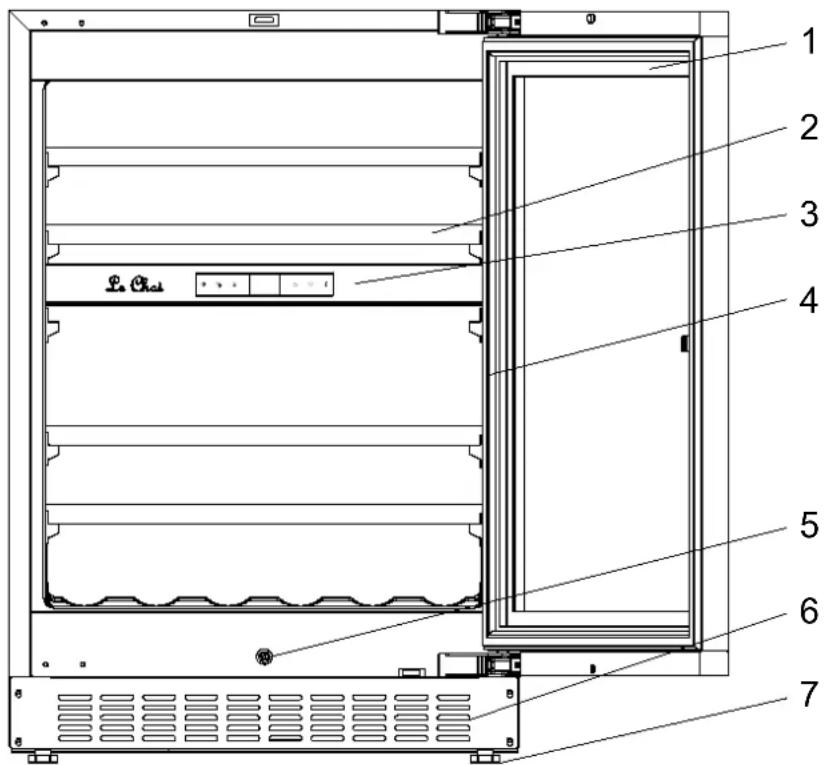

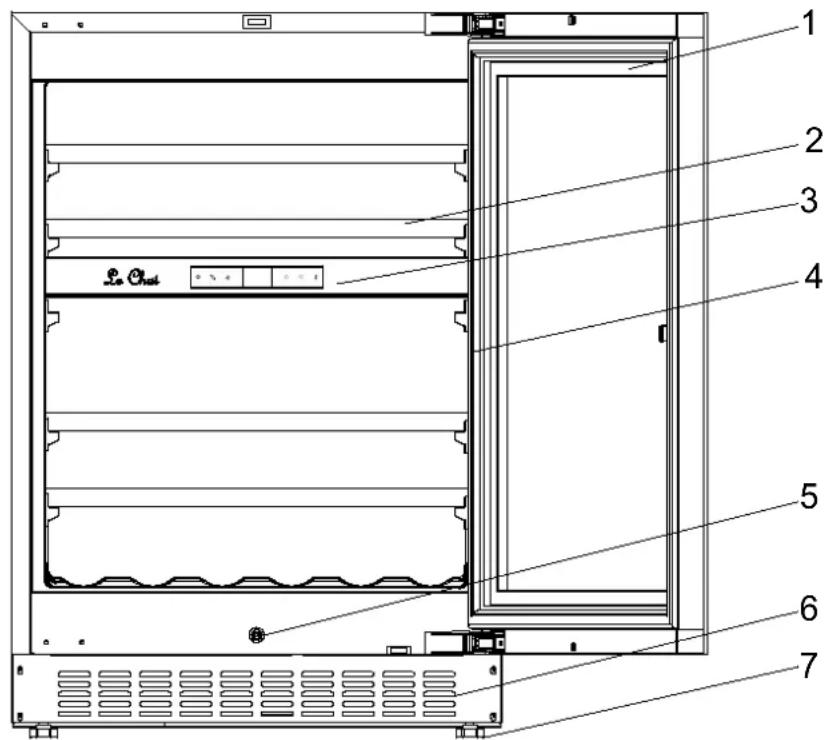

LBN458PO/1

1 2 3 4 5 6 7 Le Chet

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Schubstange
6 – Belüftung
7 – Einstellbare Füße

LBN458POP/1

1 2 3 4 5 6 7

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Schubstange
6 – Belüftung
7 – Einstellbare Füße

BESCHREIBUNG DES GERÄTS

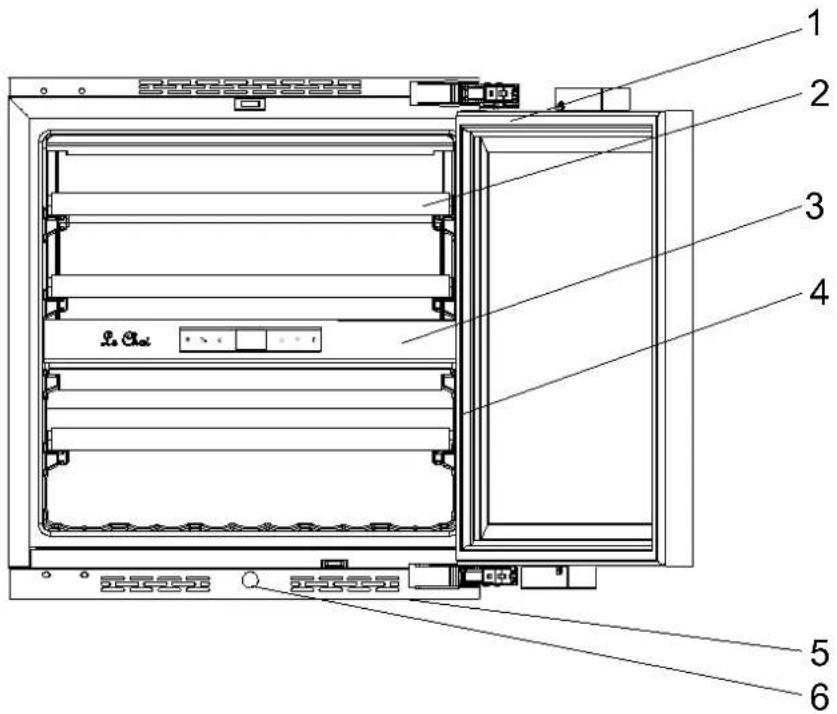

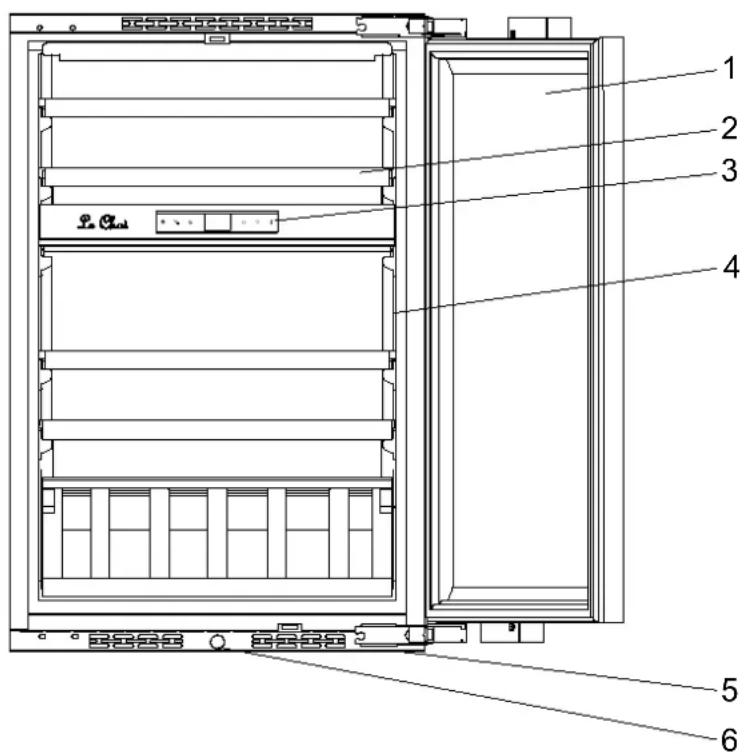

LBN240POV/1

2 3 4 5 6

1 – Glastür Schalttafel

2 – Abstellflächen

3 – Schalttafel

4 - Licht

5 – Belüftung

6 - Schubstange

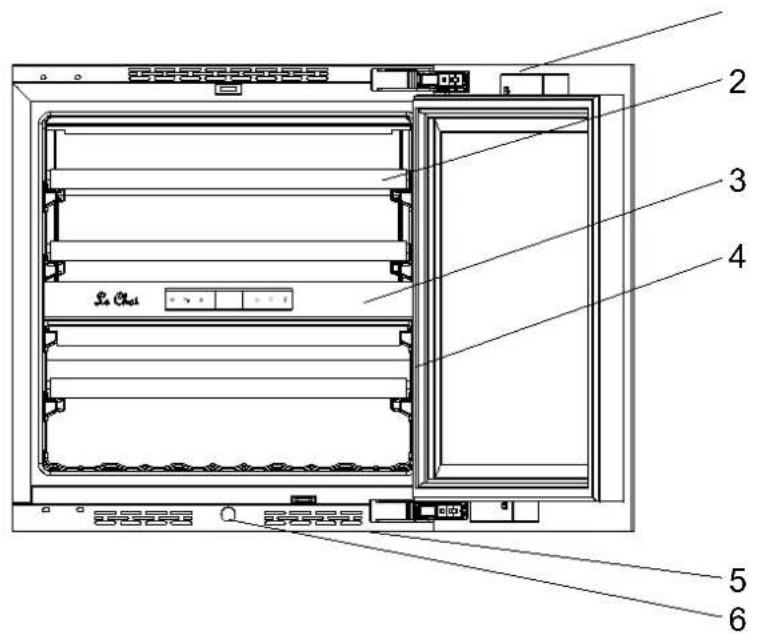

LBN240POVP/1

1 – Glastür Schalttafel

2 – Abstellflächen

3 – Schalttafel

4 - Licht

5 – Belüftung

6 – Schubstange

BESCHREIBUNG DES GERÄTS

LBN460POV/1

1 2 3 4 5 6

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Belüftung
6 – Schubstange

LBN460POVP/1

1 2 3 4 5 6

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Belüftung
6 – Schubstange

WARNHINWEISE UND WICHTIGE TIPPS

Es ist sehr wichtig, dass diese Anweisung beim Gerät bleibt, damit Sie bei Bedarf darin nachlesen können. Wenn dieses Gerät an eine andere Person weitergegeben wird, stellen Sie sicher, dass diese Anleitung beim Gerät bleibt, so dass der neue Benutzer diese stets zur Hand hat. Diese Warnhinweise dienen der Sicherheit aller, die dieses Gerät verwenden. Bitte lesen Sie sie vor der Installation und Benutzung des Weinklimaschranks aufmerksam durch.

Alle Informationen zur Installation, Handhabung, Wartung und Entsorgung des Gerätes finden Sie in den folgenden Abschnitten dieser Anweisung.

Wenn das Gerät über ein Beleuchtungssystem verfügt und die Lampe vom Benutzer ausgewechselt werden kann, lesen Sie die Informationen zu den Austauschmethoden im folgenden Abschnitt dieses Handbuchs.

Dieses Gerät ist für den Einsatz in Privathaushalten gedacht, aber nicht für ähnliche Anwendungen wie:

• Küchenecken für das Personal von Geschäften, Büros und anderen beruflichen Umgebungen
• Bauernhöfe und Verwendung durch die Kunden von Hotels, Motels und anderen Herbergebetrieben
• hotelzimmerartige Umgebungen
• Restaurants und ähnliche Anwendungen, einschließlich Einzelhandel

Dieses Gerät ist für die Lagerung bestimmter Lebensmittel oder Getränke bei einer Lagertemperatur vorgesehen, die höher ist als die eines Aufbewahrungsfachs für frische Lebensmittel. In keinem Fall ist beabsichtigt, Lebensmittel frisch zu halten. Verwenden Sie es nicht für kommerzielle oder industrielle Zwecke oder für einen anderen Zweck als den, für den es entwickelt wurde.

Sicherheit

- Dieses Gerät kann von Kindern im Alter von mindestens 8 Jahren und von Menschen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung oder Wissen verwendet werden, wenn sie ordnungsgemäß beaufsichtigt werden oder entsprechende Anweisungen zur sicheren Verwendung des Geräts gegeben wurden und sie die dazugehörigen Risiken verstanden haben.

- Kinder sollten nicht mit dem Gerät spielen.

- Kinder unter 3 Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie sind unter ständiger Aufsicht.

- Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen.

•Die Reinigung und Wartung durch den Benutzer sollte nicht von Kindern ohne Aufsicht durchgeführt werden.

- Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen, abtauen, eine Beleuchtungslampe austauschen, das Gerät an einen anderen Ort bringen oder den Boden unter dem Gerät reinigen.

•VORSICHT: Beschädigen Sie nicht den Kühlkreislauf.

- VORSICHT: Verwenden Sie keine elektrischen Geräte im Lagerfach für Lebensmittel, sofern sie nicht der vom Hersteller empfohlenen Art entsprechen.

- VORSICHT: Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel, die nicht vom Hersteller empfohlen wurden, um den Abtauvorgang zu beschleunigen.

- VORSICHT: Die Belüftungsöffnungen im Gehäuse des Geräts oder in der Montagestruktur müssen stets frei bleiben.

- VORSICHT: Platzieren Sie nicht mehrere tragbare Steckdosen oder tragbare Netzteile an der Rückseite des Geräts.

- VORSICHT: Stellen Sie beim Aufstellen des Geräts sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt ist.

- Schließen Sie das Gerät nicht an einer Steckdose ohne Überlastschutz (Sicherung) an.

- Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel, um das Gerät anzuschließen.

- Dieses Gerät ist nicht dafür ausgelegt, mit einem externen Timer oder einem separaten Fernsteuerungssystem oder anderen Geräten, die die Stromversorgung automatisch herstellen, betrieben zu werden.

- Bewahren Sie in diesem Gerät keine explosionsgefährlichen Stoffe wie Aerosole mit brennbaren Treibmitteln auf.

- Achten Sie darauf, dass das Gerät nach der Installation nicht auf dem Netzkabel steht.

- Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder Personen mit ähnlichen Qualifikationen ersetzt werden, um Gefahren zu vermeiden.

- Dieses Gerät ist schwer; seien Sie vorsichtig beim Transportieren.

- Wenn Ihr Gerät liegend transportiert wurde, warten Sie 48 Stunden, bevor es in Betrieb genommen wird.

• Die Lampe darf ausschließlich in diesem Gerät verwendet werden.

• Die Lampe ist nicht für die Beleuchtung eines Raumes im Haushalt geeignet.

- Wenn Sie die Tür für längere Zeit öffnen, kann dies zu einer erheblichen Temperaturerhöhung in den Abteilen des Geräts führen.

- Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können.

- Wenn das Kühlgerät längere Zeit leer gelassen wird, schalten Sie das Gerät aus, abtauen, reinigen, trocknen und lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.

- Dieses Gerät ist nicht zum Einfrieren von Lebensmitteln geeignet.

Service – Reparaturen

- Es ist gefährlich, die Eigenschaften des Gerätes zu modifizieren oder zu versuchen, sie zu ändern.

- Versuchen Sie bei einer Störung nicht, das Gerät selbst zu reparieren. Reparaturen, die von unqualifiziertem Personal ausgeführt werden, können Schäden verursachen. Kontaktieren Sie den Kundendienst Ihres Händlers.

Kältemittel

Warnung; Brandgefahr / brennbare Materialien Das Kühlgas im Kreislauf dieses Gerätes ist Isobutan (R 600a), ein schadstoffarmes, aber entzündliches

Gas.

• Während des Transports und der Installation des Gerätes darauf achten, keinen Teil des Kühlkreislaufs zu beschädigen.
• Verwenden Sie kein Messer oder scharfe Werkzeuge, um das Gerät abzutauen.
• Verwenden Sie keine elektrischen Geräte innerhalb des Gerätes.

Wenn das Kühlsystem beschädigt ist:

• Hantieren Sie in der Nähe des Gerätes nicht mit offenem Feuer.
• Vermeiden Sie eine Funkenbildung – schalten Sie kein elektrisches Gerät und kein Licht ein.
• Lüften Sie den Raum sofort.

Entsorgung

Dieses Gerät ist mit dem Symbol für eine getrennte Entsorgung von Elektro- und Elektronikabfällen gekennzeichnet. Das bedeutet, dass dieses Produkt einem selektiven Sammelsystem gemäß der europäischen Richtlinie 2012/19/EU zugeführt werden muss, um recycelt oder demontiert zu werden, um die Auswirkungen auf dieelt so gering wie möglich zu halten.

Für weitere Informationen kontaktieren Sie bitte Ihre lokale oder regionale Verwaltung.

Elektroprodukte, die nicht sortiert wurden, sind potentiell gefährlich für die Umwelt und die menschliche Gesundheit, da sie gefährliche Substanzen enthalten.

Dieser Weinklimaschrank enthält brennbare Treibmittel. Am Ende der Lebensdauer des Weinklimaschranks muss dieser an einer geeigneten Recyclingstelle für Kühlschränke entsorgt werden. Fragen Sie diesbezüglich im Gemeindeamt an Ihrem Wohnort nach. Unter keinen Umständen dürfen Sie diesen Weinklimaschrank an öffentlichen Orten entsorgen.

INSTALLATION

Wenn dieses Gerät mit einem Magnetverschluss statt eines anderen mit Federverschluss montiert werden soll, empfehlen wir Ihnen, letzteren unbrauchbar zu machen, bevor Sie ihn entsorgen. Dadurch wird verhindert, dass Kinder sich einschließen können und in Lebensgefahr geraten.

Standort

- Stellen Sie Ihr Gerät weit entfernt von Wärmequellen (Heizung, Herd/Backofen, Sonnenlicht) auf. Für das reibungslose Funktionieren des Geräts muss die Raumtemperatur zwischen + 16°C und + 38°C (Klasse ST) betragen. Außerhalb dieser Grenzen funktioniert das Gerät nicht mehr ordnungsgemäß.

- Sorgen Sie für eine ausreichende Luftzirkulation des Gerätes auf der Rückseite, stellen Sie es nicht gegen eine Wand, um eine Geräuschentwicklung durch Vibrationen zu verhindern. Stellen Sie sicher, dass die Luft frei um das Gerät zirkulieren kann. Eine mangelnde Belüftung führt zu einem fehlerhaften Betrieb und erhöht den Energieverbrauch.

Lassen Sie zwischen der Rückseite des Weinkellers und der Wand einen Abstand von mindestens 3 cm (gilt nicht für selbstbelüftete Modelle).

• Das Gerät muss so installiert werden, dass die Steckdose zugänglich ist. Achten Sie darauf, dass es nach der Installation nicht auf dem Netzkabel steht.
• Das Gerät mithilfe der 4 verstellbaren Füße ausrichten.

Einbau

Untenstehend finden Sie die Einbaupläne, die es zu beachten gilt, um die Geräte bestmöglich zu installieren.

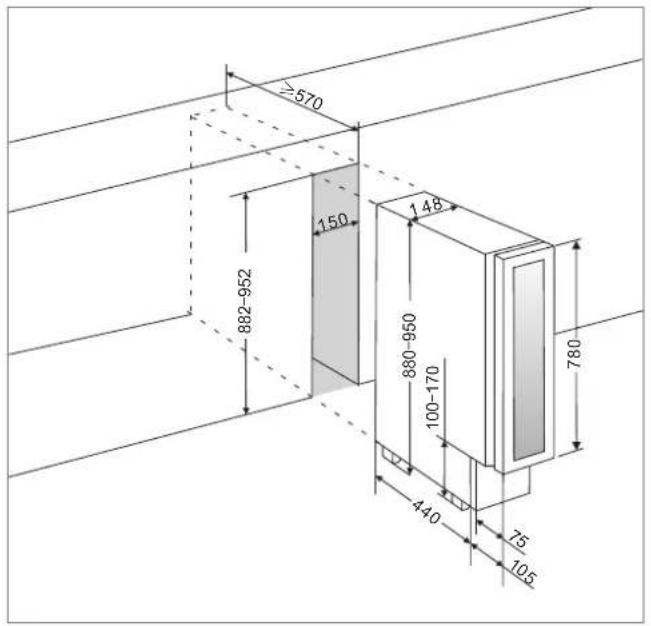

LM78/1 / LMN78/1

≥570 150 882-952 148 880-950 100-170 780 440 75 105

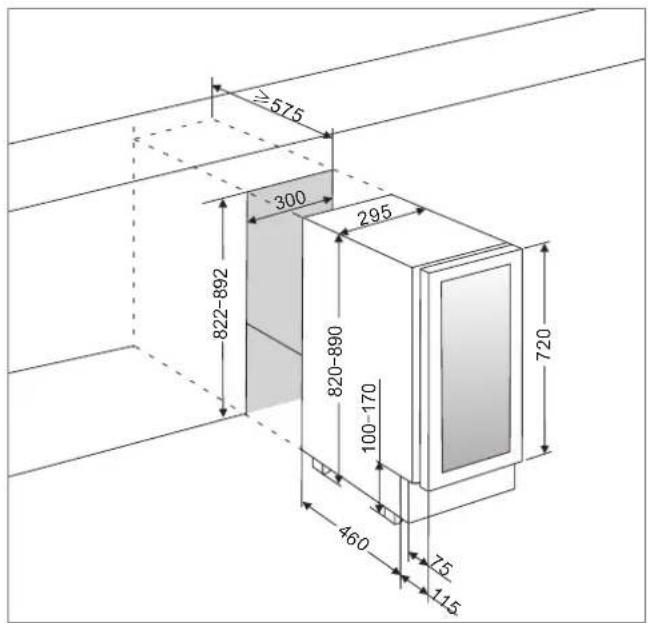

LB160/1 / LBN160/1

≥575 300 295 822-892 820-890 100-170 460 75 115 720

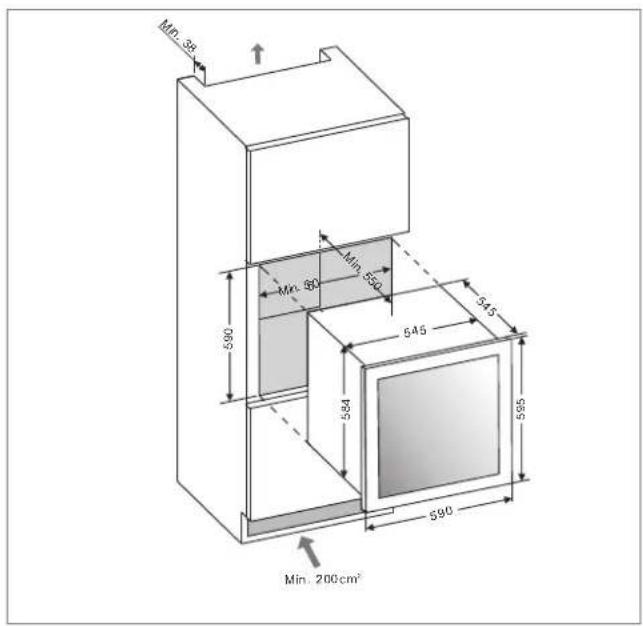

LB340/1 / LBN340/1

Min. 35 590 590 584 545 540 595 590 Min. 200cm²

LB720V/1 / LBN720V/1

Max 1750 48 12 23 12 49 560 505 845 612 24 590

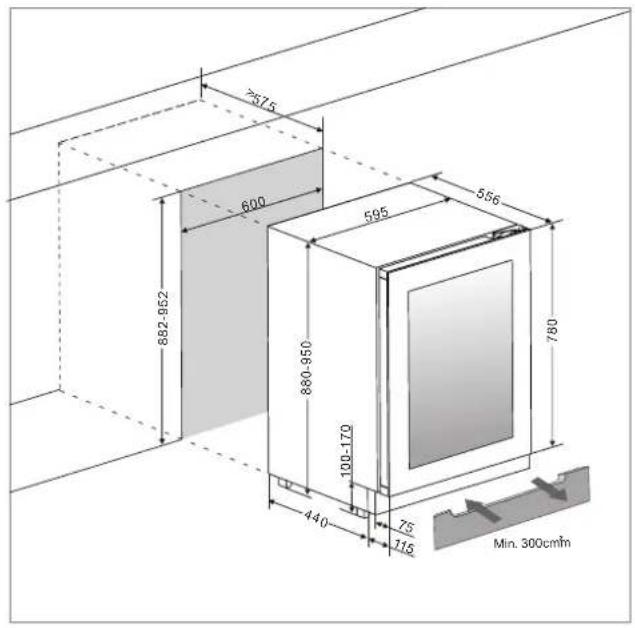

LBN458PO/1

257.5 600 882-952 595 556 880-950 100-170 440 75 715 780 Min. 300cmm

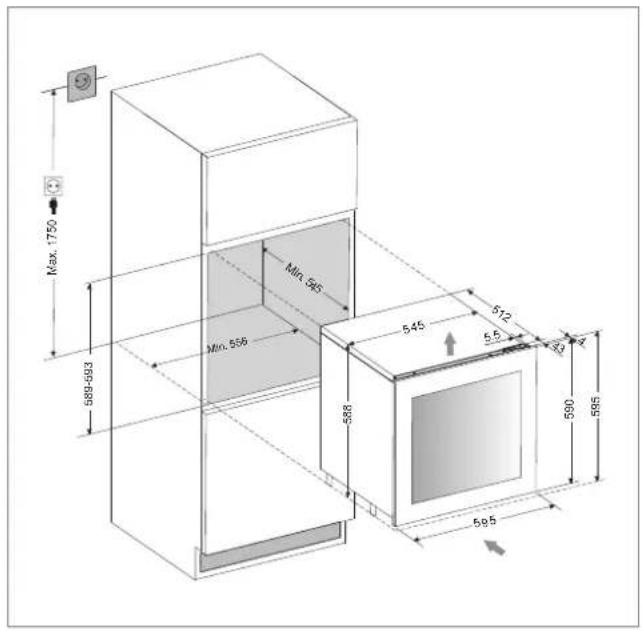

LBN240POV/1

Max. 1750 589-593 Min. 595 Min. 555 545 512 5.5 33 588 590 595

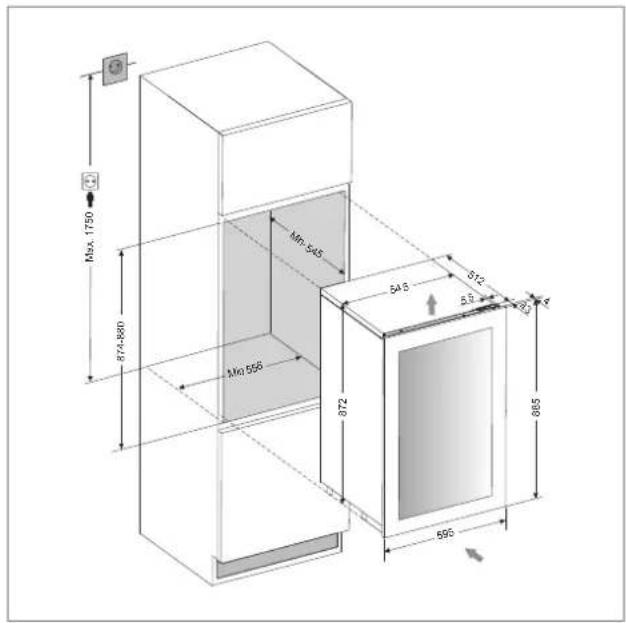

LBN460POV/1

M0.1750 874-880 M0.545 872 865 595 872 865 874-880 872 865

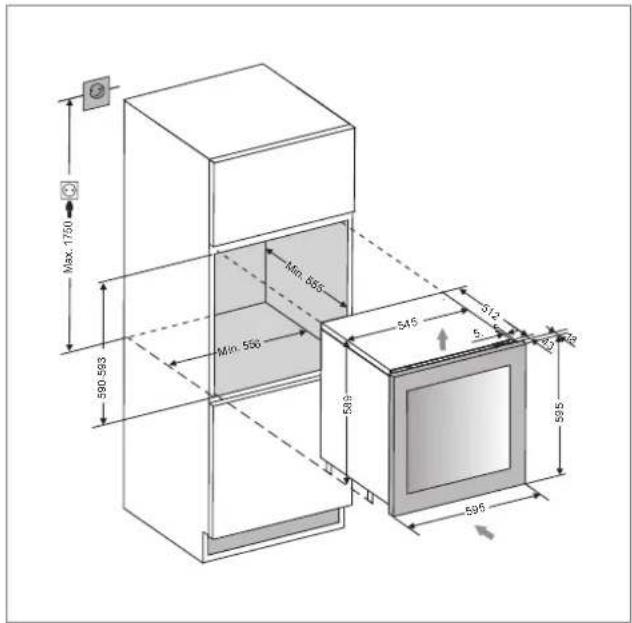

LBN240POVP/1

Max. 1700 590,593 Min. 566 545 512 5 595 595

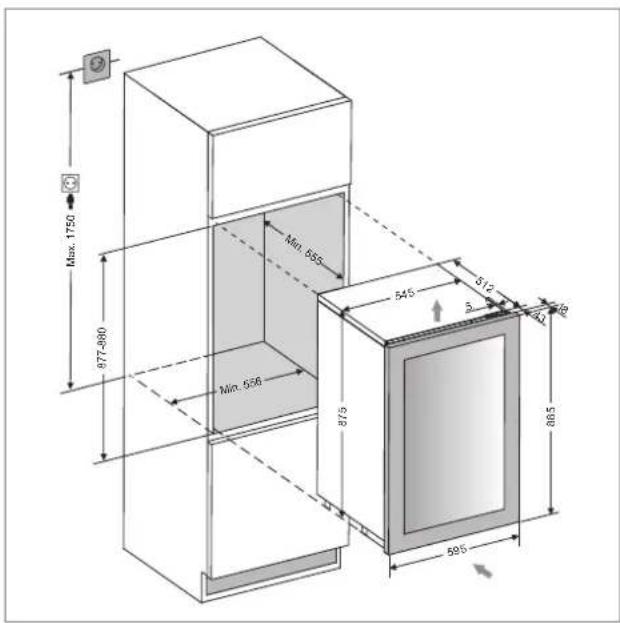

LBN460POVP/1

Max. 1750 877-890 Min. 555 Min. 556 215 545 512 3 42 885 595

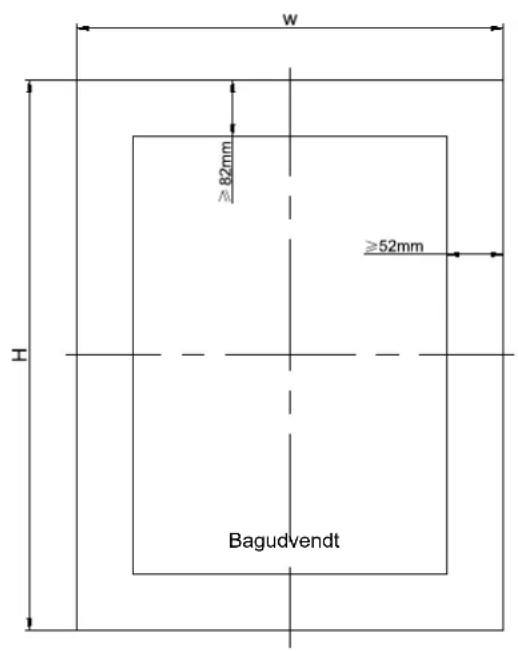

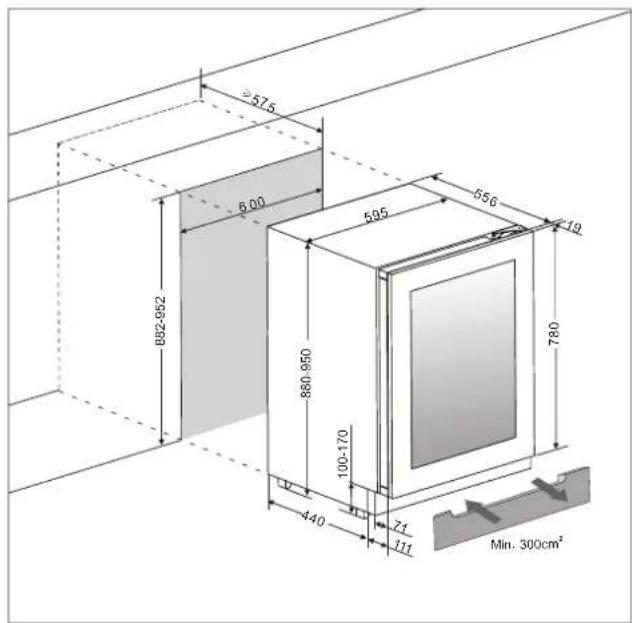

LBN458POP/1

≥57.5 6.00 B82-952 595 556 19 880-950 100-170 440 71 111 780 Min. 300cm²

Netzanschluss

Ihr Gerät ist für einen Betrieb bei einer einphasigen Spannung von 230 Volt konzipiert.

Es muss an eine Wandsteckdose mit einem Massekontakt und geschützt durch eine 10A-Sicherung gemäß der französischen Norm NF C15-100 und den Vorschriften Ihres Stromversorgers angeschlossen werden.

SPEZIELLE INFORMATIONEN

-Es wird empfohlen, Ihren Weinklimaschrank in einem temperierten Raum zu installieren.

• Beachten Sie bitte, dass die Innentemperatur höher ist, wenn die Innenbeleuchtung eingeschaltet bleibt.
• Die Temperatur im Weinklimaschrank kann je nach Art und Anzahl der darin befindlichen Flaschen schwanken.
• Um Ihren Wein bei einer stabilen Temperatur aufzubewahren, sollten Sie die Tür nicht zu lange offen lassen.
• Installieren Sie Ihren Weinklimaschrank nicht in der Nähe einer Wärmequelle und vermeiden Sie direkte Sonneneinstrahlung.
• Um Ihre Sicherheit zu gewährleisten und die Weinqualität nicht zu beeinträchtigen, stellen Sie Ihren Weinklimaschrank nicht an feuchten Orten auf.

-Bewahren Sie keine verderblichen Lebensmittel in diesem Weinklimaschrank auf.

- Der Weinklimaschrank wurde nicht für den Gebrauch in einer Garage oder draußen im Freien entwickelt.

-Die folgenden Temperaturen (ca.) sind für den Weingenuss zu empfehlen:

○ Große Bordeaux-Weine – Rotweine	16 – 17°C
○ Große Burgunderweine – Rotweine	15 – 16°C
○Grands Crus trockener Weißweine 14 – 16°C
○Leicht ige, fruchtige, junge Rotweine 11 – 12°	C
○ Roséweine aus der Provence, neue Weine	10 – 12°C
○Troc kene Weißweine und rote Landweine	10 – 12°C
○Weiße Landw eine	8 – 10°C
○ Champagner	7 – 8°C
○Likörweine 6°C

-Die Tem peraturstabilität ist bei der Weinlagerung sehr wichtig.

- Licht, Vibrationen oder Temperaturveränderungen und Feuchtigkeit können den Wein verderben.

Die Klimaanlage

Nach Ansicht von Experten beträgt die ideale Temperatur für die Weinlagerung ca. 12°C, in einem Bereich von 10°C bis 14°C. Diese darf nicht mit der Serviertemperatur verwechselt werden, die je nach Besonderheiten der einzelnen Weinsorten zwischen 5°C und 18°C variiert.

Es ist vor allem wichtig, plötzliche Temperaturveränderungen zu vermeiden. Von Spezialisten für Weinliebhaber entworfen, sorgt dieses Gerät im Gegensatz zum einfachen Kühlschrank durch eine elektronische Regelung für eine konstante Durchschnittstemperatur.

Das Vibrationsschutz-System:

Der Kompressor ist mit speziellen Stoßdämpfern (Silent-Blöcken) ausgestattet und der Innenraum ist durch eine dicke Schicht aus Polyurethanschaum isoliert. Dank dieser Eigenschaften werden Vibrationen nicht auf die Weine übertragen.

Feuchtigkeitsregelung:

Dieses Gerät verfügt über einen Behälter (je nach Modell), der für die korrekte Luftfeuchtigkeit sorgt. Wenn die Luftfeuchtigkeit zu niedrig ist, füllen Sie den Behälter zu 34 seines Füllvermögens. Überprüfen Sie den Wasserstand von Zeit zu Zeit und fügen Sie Wasser hinzu, wenn nötig. Stellen Sie sicher, dass der Tank stets Wasser enthält.

Der Behälter muss auf dem Regal unter dem Lüfter an der Unterseite angebracht werden, um für eine minimale Luftfeuchtigkeit zu sorgen.

Achten Sie darauf, den Wasserstand zu kontrollieren, wenn Sie Ihre Weine für längere Zeit lagern und das Gerät nicht nur dazu verwenden, sie auf Serviertemperatur zu bringen (und die Flaschen nicht häufig wechseln).

Das UV-Schutz-System:

Licht beschleunigt die Alterung Ihrer Weine. In den Weinklimaschränken mit Massivtüren sind die Weine natürlich immer geschützt, vorausgesetzt, dass sie nicht allzu oft geöffnet werden. Dieses Modell mit Glastür wurde einer Spezialbehandlung unterzogen, die schädliche ultraviolette Strahlen filtert; die Weine sind also vollkommen geschützt.

Abtauen:

Dieses Produkt ist ein No-Frost-Gerät, d. h. es bildet sich kein Eis, das man entfernen (abtauen) muss.

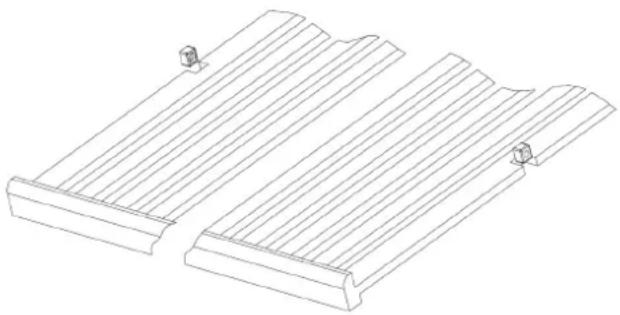

Regale

Um eine Beschädigung der Türdichtung zu vermeiden, stellen Sie sicher, dass die Tür vollständig geöffnet ist, bevor Sie die Regale herausziehen, um Flaschen hineinzugeben oder zu entnehmen.

Für einen leichteren Zugang zum Regalinhalt müssen Sie das Regal etwa 1/3 nach außen gleiten lassen. Die Regale sind auf jeder Seite mit einem Anschlag versehen, damit keine Flaschen herunterfallen können.

Um die Regale herauszuziehen oder anzubringen, kippen Sie das jeweilige Regal wie in der Abbildung gezeigt und ziehen oder schieben Sie nach Bedarf.

"PUSH TO OPEN" AUTOMATISCHES TÜRÖFFNUNGSSYSTEM (bei einigen Modellen)

Die Funktion "Push to open" ist aktiviert, wenn das Gerät eingeschaltet wird. Um die Tür zu öffnen, drücken Sie die Tür leicht nach links oben für ein Modell mit Rechtsgelenk (bei einem Modell mit Linksgelenk oben rechts) und lassen Sie sie dann los. Das Gerät piept, um die Aktion zu bestätigen. Die Tür öffnet sich dank der Schubstange ca. 2 bis 5 cm. Dann kann die Tür vollständig manuell geöffnet werden. Die Schubstange kehrt nach 3 Sekunden automatisch in ihre Ausgangsstellung zurück. Und das Gerät piepst erneut.

HINWEIS:

• Die Tür schließt automatisch nach ca. 3 Sekunden, wenn es nicht vollständig manuell geöffnet wurde.
• Blockieren Sie die Tür nicht und halten Sie sie beim Öffnen nicht fest. Wenn die Tür während des Öffnens blockiert oder gehalten wird, wird der Öffnungsmechanismus der Tür und der Tür beschädigt. Laute und wiederholte Knistergeräusche werden zu hören sein.
• Drücken oder halten Sie die Schubstange beim Schließen nicht. Wenn der Schieber während des Schließens blockiert ist, kann er seine ursprüngliche Position nicht erreichen. In der Ausgangsposition ist die Schubstange bündig mit der Vorderseite des Bedienfelds. Um den Schieber wieder in die ursprüngliche Position zu bringen, ziehen Sie das Gerät aus der Steckdose, warten Sie

ca. 10 Sekunden und erneut anschließen. Die Schubstange kehrt in ihre ursprüngliche Position zurück.

- Das System wird nicht sofort nach dem Schließen der Tür ausgelöst. Warten Sie 3 Sekunden und versuchen Sie es erneut. Es handelt sich nicht um einen Systemfehler

Die Tür am Gerät ist druckempfindlich. Der erforderliche Druck zum Öffnen der Tür kann wie folgt eingestellt werden:

• Öffnen Sie die Tür.
• Drehen Sie die Schraube in der oberen Mitte der Tür gegen den Uhrzeigersinn, um die Empfindlichkeit zu erhöhen und mit dem Uhrzeigersinn um die Empfindlichkeit zu verringern.
• Schließen Sie die Tür und prüfen Sie, ob sie richtig eingestellt ist. Wenn Sie die Schraube zu stark gegen den Uhrzeigersinn drehen, öffnet sich die Tür möglicherweise automatisch, auch ohne gedrückt zu werden. Wenn Sie die Schraube zu stark mit dem Uhrzeigersinn drehen, lässt sich die Tür auch bei starkem Druck nicht öffnen.

Zur besseren Konservierung und Vermeidung von Lebensmittelverschwendung

Um den Wein nicht zu verderben, ist es wichtig, dass die Temperatur im Hohlraum stabil bleibt.

Vermeiden Sie es, die Tür häufig zu öffnen und die Innenschlitze zu blockieren.

Um Schimmelbildung zu vermeiden, vermeiden Sie bitte zu viel Feuchtigkeit in der Kavität.

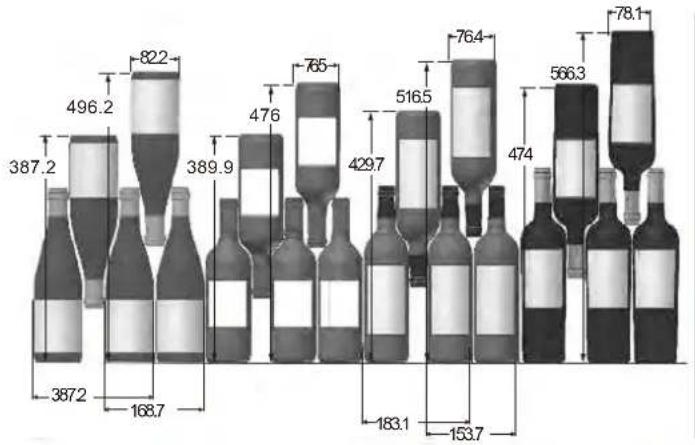

BEFÜLLEN

Die angegebenen Höchstmengen an Flaschen sind reine Richtwerte, gelten nicht als verbindlich und ermöglichen eine schnelle Abschätzung der Größe des Gerätes.

Sie entsprechen den Tests mit einer Standard-Flasche; tatsächlich könnte man im Extremfall mehrere Flaschen ohne Regale übereinander stapeln, aber da ein „gut sortierter Weinklimaschrank“ aus einer großen Vielfalt besteht und man nie genau weiß, welche Flasche man als nächstes herauszieht, ist das vielleicht ein bisschen schwierig. So geben Sie wahrscheinlich ein bisschen weniger hinein, als die angegebene Höchstmenge.

Befüllung und Pflege Ihres Weinklimaschranks:

Hier sehen wir 4 Arten von 75cl-Flaschen, Burgunder und Bordeaux, in verschiedenen Größen.

Es gibt viele weitere Flaschen mit unterschiedlichen Füllvermögen und Formen.

Sie werden die unterschiedliche Lagerung je nach Flaschenhöhe, Durchmesser und (verkreuzter) Anordnung bemerken.

Befüllen für maximale Kapazität

LM78/1 / LMN78/1 (7 Flaschen)

Die maximale Kapazität beträgt 7 Flaschen, 1 pro Etage. Es wird empfohlen, die Kappe auf der Unterseite des Geräts zu platzieren.

LB160/1 / LBN160/1 :16 Flaschen Max
2 3 3 3 3 2 16

Die maximale Anzahl von Flaschen basieren auf Standardflaschen von 0,75 l Bordeaux.

VERWENDUNG DES GERÄTS

Inbetriebnahme

Nach ordnungsgemäßer Installation des Geräts empfehlen wir eine Reinigung des Innenraums mit etwas lauwarmem Seifenwasser (Spülmittel). Verwenden Sie keine Scheuermittel oder Scheuerpulver, die die Oberfläche beschädigen könnten.

Gebrauch

ACHTUNG! Weinklimaschränke sind ausschließlich für die Lagerung und Aufbewahrung von Wein bestimmt.

WICHTIG: Ihr Weinklimaschrank ist ideal geeignet für die Lagerung von 0,75-Liter-Flaschen (wie z. B. Bordeaux-Weinflaschen). Es können auch größere Flaschen darin Platz finden, stellen Sie jedoch sicher, dass diese das ordnungsgemäße Schließen der Tür nicht behindern.

• Stellen Sie vor dem Schließen der Tür sicher, dass sich diese richtig schließen lässt, ohne eine Flasche zu berühren.
• Wenn Sie mehrere Flaschen auf einmal hinein geben, dauert es länger, bis das Gerät die gewünschte Temperatur erreicht.
• Um eine Beschädigung der Türdichtung zu vermeiden, stellen Sie sicher, dass die Tür vollständig geöffnet ist, wenn Sie die Regale herausziehen.

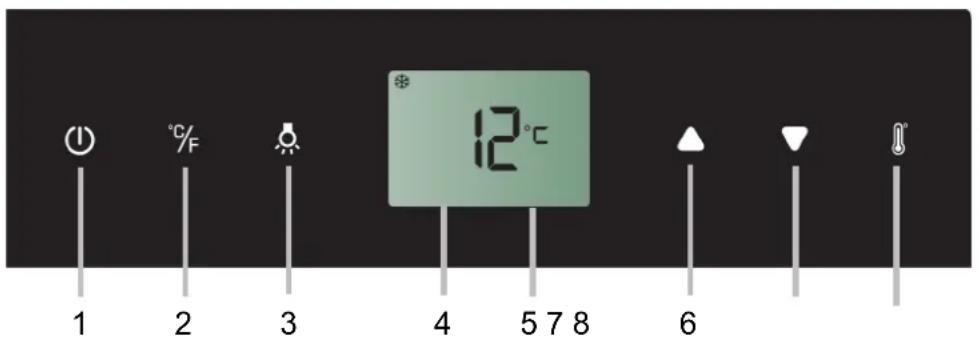

Temperaturregelung

1 2 3 4 5 7 8 6 12°C

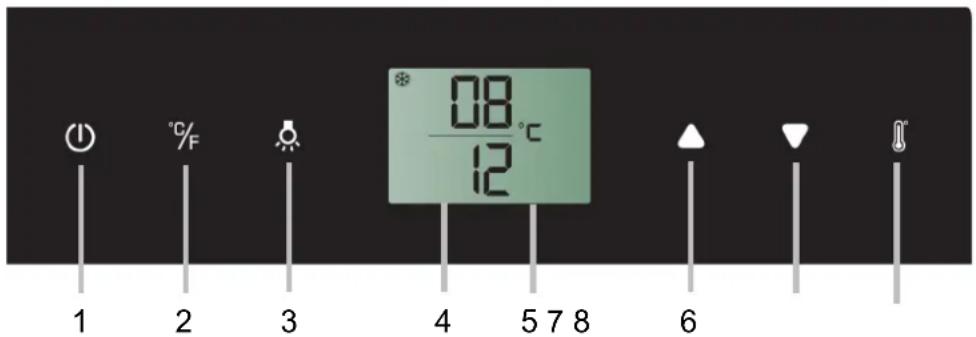

Kontrolpanel med to zoner

08 /°C 1 2 3 4 5 7 8 6

1. Ein/Aus-Taste
2. Taste Einheit austauschen
3. Lichttaste

4. LCD-Schirm

5. Anzeige der Temperatur

6. und 7. Temperaturregelung
7. Wähltaste

Enkeltzone kontrolpanel uden TriColor Light-knap

1 2 3 4 5 12. °C °F

1. Ein/Aus-Taste
2. Licht-Taste
3. Digitale Temperaturanzeige
4. et 5. Einstellknopf

Einschalten des Gerätes

Drücken Sie 1 Sekunden lang die Ein/Aus-Taste 1

Für das Ausschalten Drücken Sie 5 Sekunden.

Temperaturregelung

Die Innentemperatur wird durch den elektronischen Thermostat geregelt, der durch die Tasten im Gerät gesteuert wird.

Die Temperatur lässt sich Grad für Grad und in jeder Zone einstellen; die Temperatureinstellung erfolgt über die Tasten 2/3 oder 6/7 unter den Temperaturanzeigen.

Bei jedem Drücken der Taste 5 wird die Temperatur in der oberen Zone um ein Grad erhöht. Ebenso wird bei jedem Drücken der Taste 6 die Temperatur in der unteren Zone um ein Grad erhöht.

Um eine niedrigere Temperatur zu erhalten, als angegeben, so oft drücken, bis das Display die gewünschte Temperatur anzeigt.

Nach der Auswahl der Temperatur blinkt die Anzeige 5 Sekunden lang, und es wird die eingestellte Temperatur angezeigt. Wenn Sie die aktuelle Temperatur im Weinklimaschrank wissen möchten, müssen Sie die Tasten ^▲ 5 und ▼6 gleichzeitig 3 Sekunden lang drücken, und nach 5 Sekunden wird die eingestellte Temperatur wieder angezeigt.

Lichtschaltung / Tricolor

Meine Leuchte schaltet sich beim Öffnen der Tür automatisch ein; die Leuchte (LED) eignet sich für die Lagerung von Wein.

Um den Energieverbrauch zu reduzieren, schaltet sich die LED-Leuchte beim Schließen der Tür automatisch aus.

Soll das Licht jedoch dauerhaft eingeschaltet bleiben, halten Sie nach dem Öffnen der Tür die Taste 8 für 5 Sekunden gedrückt. Das Licht bleibt dauerhaft eingeschaltet. Wenn Sie die Taste 8 erneut 5 Sekunden lang gedrückt halten, schaltet sich das Licht beim Schließen der Tür automatisch aus.

Die Farbe der Innenbeleuchtung - gelb, weiß und blau - durch Drücken der LIGHT-Taste auswählen. Drücken Sie die LIGHT-Taste, um zwischen dem Einzelfarbmodus und dem dynamischen Farbmodus umzuschalten. Im dynamischen Farbmodus beginnt die Innenbeleuchtung, die 3 verfügbaren Farben zu durchlaufen. Jeder Tastendruck ändert die Innenbeleuchtung. Um zum dynamischen Farbmodus zurückzukehren, drücken Sie die LIGHT-Taste erneut.

POWER ^① - Halten Sie zum Ausschalten des Geräts die Power-Taste ① 5 Sekunden lang gedrückt, bis sich die Temperaturanzeige ausschaltet. Halten Sie zum Einschalten des Geräts die Power-Taste ① 1 Sekunde lang gedrückt, bis sich die Temperaturanzeige einschaltet.

HINWEIS! Durch einmaliges Berühren einer beliebigen Taste kann der akustische Alarm ausgeschaltet werden.

°F/°C-Auswahl °C/F - Festlegen, ob die Temperatur in Grad Fahrenheit oder Grad Celsius angezeigt werden soll.

BELEUCHTUNG ☐ - Um die Innenbeleuchtung ein-/auszuschalten, drücken Sie die 🔒 -Taste leicht und halten Sie sie 5 Sekunden lang gedrückt.

AUF ▲ - Erhöhen (warm) der eingestellten Temperatur um 1 °C / 1 °F.

AB ▼ - Senken (kalt) der eingestellten Temperatur um 1 °C / 1 °F.

Einstellungswahlschalter 🔊 - Auswahl der einzustellenden Temperatur.

Symbole im Display

	Temperatur- oder Fehlercode-Anzeige für die obere/linke Zone
	Temperatur- oder Fehlercode-Anzeige für die untere/rechte Zone
	Kompressor ist AN
	Heizung ist AN
	Abtauen
	Dynamisches Klima
DEMO	Eco-Demo-Modus
	Innenbeleuchtung im Vitrinenmodus
	Warnung
	Akustisches Signal
	Kindersicherung aktiviert

Mehrfachtasten-Funktion

Die Kontrollleuchte für die Innenbeleuchtung blinkt, wenn die Multitastenfunktion ausgewählt ist. Um die Multitastenfunktion auszuführen, drücken Sie die erste Taste leicht und halten Sie sie gedrückt, drücken Sie dann die übrigen Tasten mindestens 5 Sekunden lang und lassen Sie dann alle Tasten los.

Kindersicherung

(Nur bei Modellen mit der Steuerung auf der Außenseite des Schranks) Wenn die Tasten mindestens 2 Minuten lang nicht gedrückt werden, wird die Kindersicherung automatisch aktiviert. Um die Kindersicherung zu deaktivieren, halten Sie die AUF- und AB- Tasten gleichzeitig mindestens 5 Sekunden lang gedrückt, bis das Symbol 🔒 nicht mehr aufleuchtet.

Einstellung der Temperatursteuerung

• Das Gerät verfügt über zwei einzelne Temperaturzonen. Die Temperatur der beiden Zonen kann zwischen 5 und 20 °C (41 und 68 °F) eingestellt werden. Das Gerät kann als Weinschrank für die Reifung oder Kühlung von Wein verwendet werden. Für die Reifung von Wein sollte der empfohlene Temperatureinstellbereich in beiden Zonen zwischen 11 und 14 °C (52 und 57 °F) liegen. Der empfohlene Temperatureinstellbereich der OBEREN/LINKEN Zone liegt zwischen 5 und 10 °C (41 und 50 °F) für die Kühlung von Champagner und Weißwein. Für die Kühlung von Rotwein liegt der empfohlene Temperatureinstellbereich der UNTEREN/RECHTEN Zone zwischen 15 und 20 °C (58 und 68 °F).
• Bei der ersten Inbetriebnahme des Geräts wird dieses automatisch mit den Standardeinstellungen eingeschaltet. Die werksseitig voreingestellte Temperatur beträgt 8 °C (46 °F) für die OBERE/LINKE Temperaturzone und 12 °C (54 °F) für die UNTERE/RECHTE Temperaturzone.

• Betätigen Sie den Einstellungswahlschalter, bis die einzustellende Temperatur blinkt. Stellen Sie anschließend die gewünschte Innentemperatur mit den AUF- und ABTasten ein. Beim ersten Berühren einer Taste wird die zuletzt eingestellte Temperatur angezeigt.

• ACHTUNG: Bei nicht-dualen Weintemperierschränken muss die für die UNTERE Temperaturzone eingestellte Temperatur immer mindestens so hoch sein wie in de OBEREN Temperaturzone.

• Beim Drücken der AUF- Taste wird die Temperatur um 1 °C / 1 °F erhöht und beim Drücken der AB-Taste um 1 °C / 1 °F gesenkt. Das Display blinkt beim Einstellen der Temperatur.
• Nachdem die Temperatur eingestellt wurde, blinkt die eingestellte Temperatur 5 Sekunden lang i Display. Danach zeigt das Display wieder die aktuelle Innentemperatur an.
• Betätigen Sie den Einstellungswahlschalter, um die eingestellte Temperatur anzuzeigen; die eingestellte Temperatur blinkt 5 Sekunden lang im Display. Danach zeigt das Display wieder die aktuelle Innentemperatur an.

EINSTELLUNGSMODUS

Bestimmte Einstellungen am Weinschrank können nur im Einstellungsmodus ausgewählt werden.

Halten Sie die UP-Taste fünf Sekunden lang gedrückt, um den Einstellungsmodus zu öffnen und zu verlassen. Das Gerät verlässt den Einstellungsmodus automatisch nach etwa einer Minute.

°F°/C auswahl

• Berühren und halten Sie die UP-Taste fünf Sekunden lang gedrückt, um in den Einstellungsmodus zu gelangen.
• Wählen Sie mit den Tasten UP und DOWN die Einstellung der Temperaturanzeige in Fahrenheit oder Celsius Grad aus.
• Halten Sie die UP-Taste fünf Sekunden lang gedrückt, um die Auswahl zu bestätigen.

DISPLAY-HELLIGKEIT

• Halten Sie die UP-Taste fünf Sekunden lang leicht gedrückt, um in den Einstellungsmodus zu gelangen, und berühren Sie dann einmal die POWER-Taste.
• Verwenden Sie die UP-und DOWN-Tasten, um die Helligkeit des Displays auszuwählen, wenn die Tür geschlossen ist. Wenn die Tür geöffnet ist, kehrt die Displayhelligkeit auf ihren normalen Wert zurück. d0: aus

d1: schwächste Einstel lung (Standard)
d2: mittlere Einstellung
d3: hellste Einstellung

- Halten Sie die UP-Taste fünf Sekunden lang gedrückt, um die Auswahl zu bestätigen.

Helligkeit der Innenbeleuchtung

• Halten Sie die UP-Taste fünf Sekunden lang leicht gedrückt, um in den Einstellungsmodus zu gelangen, und drücken Sie dann zweimal die POWER-Taste.
• Verwenden Sie die UP- und DOWN-Tasten, um die Helligkeit der Innenbeleuchtung zu wählen, wenn die Tür geschlossen ist. Wenn die Tür geöffnet ist, kehrt die Innenbeleuchtung auf ihr normales Niveau zurück.

L0: aus wenn die Tür geschlossen oder geöffnet ist

L1: schwächstee instellung
L2: mittlere einstellung
L3: hellste einstellung (Standard)

- Halten Sie die UP-Taste fünf Sekunden lang gedrückt, um die Auswahl zu bestätigen.

Gebläsemodus

• Halten Sie die UP-Taste fünf Sekunden lang leicht gedrückt, um in den Einstellungsmodus zu gelangen, und berühren Sie dann die POWER-Taste dreimal.
• Verwenden Sie die UP- und DOWN-Tasten, um den Lüftermodus auszuwählen.
  F0: Leiser Modus - Energiesparmodus (Standard)
  F1: Dynamischer Kühlungsmodus - Halbzeit
  F2: Dynamischer Kühlungsmodus - Vollzeit
• Halten Sie die UP-Taste fünf Sekunden lang gedrückt, um die Auswahl zu bestätigen.

Akustische Töne

• Halten Sie die UP-Taste fünf Sekunden lang leicht gedrückt, um in den Einstellungsmodus zu gelangen, und berühren Sie dann die POWER-Taste viermal.
• Verwenden Sie die UP- und DOWN-Tasten, um die hörbaren Töne auszuwählen.
  S0: Sensorton EIN, Alarmton AUS
  S1: Sensorton EIN, Alarmton EIN (Standard)
  S2: Sensorton AUS, Alarmton AUS
  S3: Sensorton AUS, Alarmton EIN

- Halten Sie die UP-Taste fünf Sekunden lang gedrückt, um die Auswahl zu bestätigen.

Temperaturspeicher

Im Falle eines Stromausfalls (Überspannung, Stromausfall, usw.) speichert das Gerät die vorhergehenden Temperatureinstellungen. Wenn die Stromversorgung wiederhergestellt ist, wird die Temperatur der vor dem Stromausfall gewählten Einstellung durch die Kellertemperatur wiederhergestellt.

Temperaturalarm

Ein Alarmsignal ertönt, wenn die Temperatur in einem der Bereiche über oder unter den eingestellten Temperaturbereich steigt bzw. fällt. Gleichzeitig blinkt die entsprechende Temperaturanzeige.

Das Alarmsignal ertönt und die Temperaturanzeige blinkt:

- bei Inbetriebnahme des Geräts, wenn die Temperatur im Inneren des Geräts von der Solltemperatur abweicht.

- wenn die Stromversorgung für längere Zeit unterbrochen wurde

- wenn zu einem Zeitpunkt zu viele Flaschen in die Einheit gelegt wurden

- wenn die Tür nicht fest geschlossen wurde

- wenn das Gerät defekt ist

Das Alarmsignal wird automatisch ausgeschaltet und die Temperaturanzeige blinkt nicht mehr, wenn die Solltemperatur erneut erreicht ist. Falls das Geräusch Sie jedoch stört, können Sie das Alarmsignal durch einmalige Betätigung der Taste Ein/Aus (1) ausschalten. Das Alarmsignal wird ausgeschaltet. Die Temperaturanzeige blinkt weiterhin, bis die Solltemperatur erreicht ist.

Alarmsignal Tür

Wenn die Tür länger als 60 Sekunden geöffnet ist, ertönt das Alarmsignal. Schließen Sie die Tür und betätigen Sie die Taste Ein/Aus (1) einmalig, um das Alarmsignal auszuschalten.

DYNAMISCHE KÜHLUNG / STILLER BETRIEB

Das Gerät verfügt über zwei verschiedene Betriebsmodi. Im Silent-Modus läuft das Gerät, sobald die gewünschte Temperatur erreicht ist, ohne Ventilator. Im Modus "Dynamische Kühlung" schaltet sich der Ventilator zyklisch ein und aus, um die Luft auch nach Erreichen der gewünschten Temperatur umzuwälzen. Dies gewährleistet eine gleichmäßige Feuchtigkeits- und Temperaturverteilung im Weinkeller und schafft so perfekte Bedingungen für eine langfristige Lagerung.

Die Verwendung des dynamischen Modus erhöht den Geräuschpegel im Betrieb

ANMERKUNG: Die Standardtemperatur beträgt 8°C in der oberen Zone und 12°C in der unteren Zone.

ANMERKUNG: Der Temperaturbereich dieses Weinklimaschranks liegt zwischen 5°C und 10°C in der oberen Zone und zwischen 10°C und 20°C in der unteren Zone.

Um eine übermäßige Kondensation zu vermeiden, die Temperatur nicht unter 7°C senken, wenn die Umgebungstemperatur über 28°C liegt.

WARTUNG

ABTAUEN

Dieses Produkt ist ein No-Frost-Gerät, d. h. es bildet sich kein Eis, das man entfernen (abtauen) muss.

REINIGUNG

Vor der Reinigung des Geräts den Netzstecker ziehen.

Verwenden Sie niemals Scheuermittel oder -schwämmchen für die Reinigung der Innen- und Außenseite des Geräts.

• Entfernen Sie alle Zubehörteile (Regale ...). Waschen Sie sie in lauwarmem Wasser mit etwas mildem Reinigungsmittel ohne Duftstoffe (zum Beispiel Geschirrspülmittel), spülen Sie sie möglichst kalkarmem Wasser gut ab und lassen Sie sie gründlich trocknen.
• Waschen Sie die Innenwände auf dieselbe Art und Weise; pflegen Sie insbesondere die Regalstützen.
• Reinigen Sie die Türdichtung und auch den darunter liegenden Bereich.
  • Stecken Sie das Gerät wieder ein.

Von Zeit zu Zeit sollten Sie den Kondensator an der Rückseite des Geräts abstauben; eine Staubansammlung könnte die Effizienz der Einheit beeinträchtigen.

Bei längerer Abwesenheit entleeren und reinigen Sie das Gerät; halten Sie die Tür für die Dauer des Nichtgebrauchs offen.

AUSWECHSELN DER BELEUCHTUNGSLAMPE

Dieses Gerät ist mit Leuchtdioden (LED) ausgestattet. Diese Art von Diode kann vom Verbraucher nicht gewechselt werden. Die Lebensdauer dieser LED ist ausreichend, sodass kein Austausch erforderlich ist. Wenn jedoch trotz der Sorgfalt bei der Herstellung des Klimaschranks die LEDs defekt sein sollten, wenden Sie sich bitte an unseren Kundendienst.

FEHLERSUCHE UND -BEHEBUNG

Viele einfache Probleme bei Ihrem Weinklimaschrank können Sie selbst beheben, ohne sofort den Kundendienst anrufen zu müssen. Probieren Sie die folgenden Vorschläge aus.

PROBLEM MÖGLICHE URSACHE
Das Gerät funktioniert nicht	Überprüfen Sie die StromzufuhrÜberprüfen Sie den SchutzschalterEine Sicherung ist durchgebrannt
Keine ausreichende Kühlung	Überprüfen Sie die eingestellten TemperaturenDie Umgebungstemperatur erfordert eine Neueinstellung der TemperaturenDie Tür wird zu oft geöffnetDie Tür ist nicht richtig geschlossenDie Türdichtung ist nicht dichtEs ist nicht genügend Platz rund um das Gerät
Keine InnenbeleuchtungKeine Anzeige auf dem LCD-Display	Kontaktieren Sie Ihren Kundendienst
Es ist eine deutliche Geräuschentwicklung wahrnehmbar	Überprüfen Sie die horizontale Ausrichtung des GerätesStellen Sie sicher, dass kein Papier oder Teil der Verpackung im Gerät eingeklemmt ist
Die Tür lässt sich nicht richtig schließen	Überprüfen Sie die horizontale Ausrichtung des GerätesDie Dichtung ist in einem schlechten ZustandDie Stützfüße haben sich „bewegt“
Das Licht (LED) leuchtet nicht	Das Bedienfeld ist defektProblem mit den LeiterplattenProblem mit der SteckdoseKontaktieren Sie Ihren Kundendienst
Fehler an der LED-Anzeige	Schlechte AnzeigequalitätTemperatur wird nicht angezeigtKontaktieren Sie Ihren Kundendienst
Die Lüfter funktionieren nicht	Das Bedienfeld muss von Ihrem Kundendienst ausgetauscht werden

ÄNDERUNG DER TÜRÖFFNUNGSRICHTUNG

Sie können die Öffnungsrichtung der Türe ändern, indem Sie die Scharniere versetzen. Stellen Sie beim Wiedereinbau bitte sicher, dass die Tür mit dem Gehäuse ausgerichtet ist und die Dichtung ordnungsgemäß aufliegt.

Es wird darauf hingewiesen, dass die Änderung der Türöffnungsrichtung bei abgestecktem Gerät vorgenommen werden muss.

▲ VORSICHT: Seien Sie bei Scharnierscharnieren äußerst vorsichtig. Das Scharnier ist selbstschließend und es gibt viele Klemmpunkte während der Demontage und Wiedermontage des Scharniers.

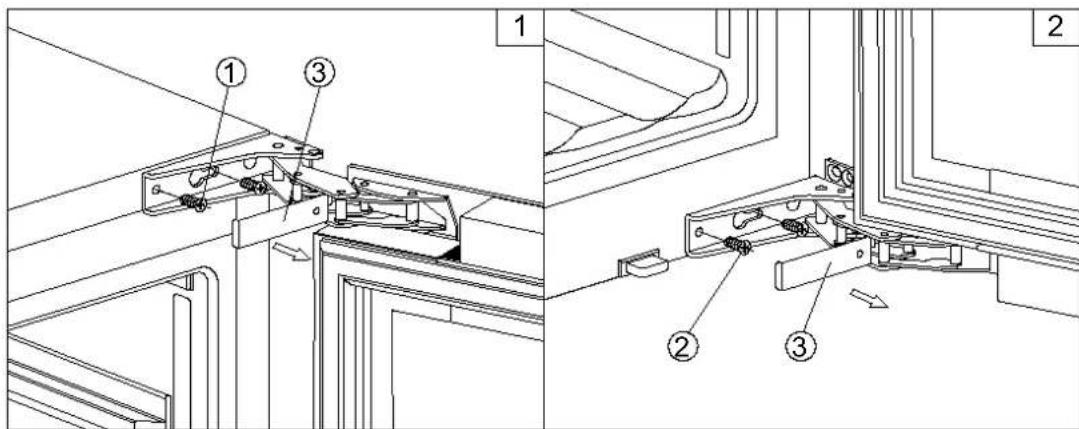

LM78/1 und LMN78/1

1. Schrauben Sie die Verriegelungsschraube (1) ab und schieben Sie die Tür vorsichtig nach außen, um sie zu lösen. Achten Sie darauf, die Tür nach dem Entfernen der Schraube fest zu halten. (Abb. 1)
2. Ziehen Sie die Tür vorsichtig nach unten, um die Tür vom rechten oberen Scharnier zu entfernen und legen Sie sie auf eine gepolsterte Oberfläche, um das Risiko von Beschädigungen zu vermeiden. Setzen Sie den Türstift (2) auf das Gegenteil der Tür. (Abb. 2)
3. Entfernen Sie das rechte untere Scharnier (4) und das rechte obere Scharnier (5). (Abb. 2.3)
4. Öffne die Abdeckkappen auf der linken Seite des Schranks und verdecke damit die Schraubenlöcher auf der rechten Seite.
5. Schrauben Sie das alternative linke obere Scharnier, das in den Beschlägen enthalten ist, auf der linken Seite des Schranks.
6. Schrauben Sie das alternative linke untere Scharnier (6), das in den Beschlägen enthalten ist, auf der linken Seite des Schranks.
7. Drehen Sie die Tür um 180° und versetzen Sie die Tür in die dafür vorgesehene Position. Heben und schieben Sie die Tür von links nach innen und sichern Sie den Türstift (2) mit Verriegelungsschraube (1). (Abb. 4)
8. Überprüfen und justieren Sie die Türausrichtung, indem Sie die Verriegelungsschraube (1) lösen und die Tür bewegen. Ziehen Sie die Schraube (1) nach dem Nivellieren der Tür fest. (Abb. 4)

1. Entfernen Sie das untere Scharnier (1), indem Sie die vier Verriegelungsschrauben abschrauben (2). Achten Sie darauf, die Glastür nach dem Entfernen der Schrauben fest zu halten. (Abb. 1)
2. Ziehen Sie vorsichtig nach unten, um die Glastür vom rechten oberen Scharnier zu entfernen und legen Sie sie auf eine gepolsterte Oberfläche, um das Risiko von Beschädigungen zu vermeiden. Entfernen Sie dann das rechte obere Scharnier (4). (Abb. 3)
3. Schrauben Sie den Scharnierstift (3) des unteren Scharniers ab und übertragen Sie ihn auf die gegenüberliegende Seite. (Abb. 2)
4. Ziehen Sie die Abdeckkappen auf der linken Seite des Schranks heraus und verwenden Sie sie, um die Schraubenlöcher auf der rechten Seite abzudecken.
5. Schrauben Sie das alternative linke obere Scharnier (6), das in den Beschlägen enthalten ist, auf der linken Seite des Schranks. (Abb. 3)
6. Drehen Sie die Tür 180° und versetzen Sie die Tür in die angegebene Position. Dann schrauben Sie die untere Scharniereinheit an der links angegebenen Position und ziehen Sie sie fest, nachdem die Tür nivelliert ist.

LB340/1 und LBN340/1

1. Entfernen Sie die Tür, indem Sie die acht Verriegelungsschrauben 3 und 4 lösen. Achten Sie darauf, die Glastür nach dem Entfernen der Schrauben festzuhalten und legen Sie sie auf eine gepolsterte Oberfläche, um Schäden zu verhindern.
2. Lösen Sie das Scharnier der Tür 2 und bringen Sie es an der andere n Seite an.
3. Drehen Sie die Glastür um 180° und bringen Sie die Glastür auf der gegenüberliegenden Seite an. Nun schrauben und ziehen Sie diese fest, nachdem Sie sichergestellt haben, dass sie gerade steht.

1. Entfernen Sie die Glastür, indem Sie die acht Verriegelungsschrauben (5) und (6) lösen. Halten Sie die Glastür nach dem Entfernen der Schrauben fest und legen Sie sie auf eine gepolsterte Oberfläche, um mögliche Beschädigungen zu vermeiden.
2. Lösen Sie die Schrauben (1) und (3) und bringen Sie die Türhalterung (2) und die dekorative Abdeckung (4) auf die gegenüberliegende Seite.
3. Drehen Sie die Glastür um 180° und setzen Sie die Glastür auf der gegenüberliegenden Seite wieder ein. Dann schrauben und festziehen, sobald die Tür ausgerichtet ist.

LBN240POV/1, LBN240POVP/1, LBN460POV/1, LBN460POVP/1, LBN458PO/1 und LBN458POP/1

1. Entfernen Sie die Abdeckung (3) und entfernen Sie die Glastür, indem Sie die vier Schrauben (1) und (2) lösen. Halten Sie die Glastür nach dem Entfernen der Schrauben fest und legen Sie sie auf eine gepolsterte Oberfläche, um Beschädigungen zu vermeiden.
2. Entfernen Sie die Kappen auf der linken Seite des Kellers und decken Sie die Schraubenlöcher auf der rechten Seite ab.
3. Drehen Sie die Glastür um 180° und ersetzen Sie die Glastür auf der gegenüberliegenden Seite. Dann schrauben und festziehen, nachdem die Tür gerade ist.

ANLEITUNG ZUR INSTALLATION EINES GLASTÜRPANEELS

LBN458POP/1

1. Vorbereitung der Türverkleidung
   Je nach Weinkellermodell bereiten Sie die Abdeckplatte mit den unten angegebenen Maßen vor. Befestigen Sie dann den Griff mit den Flachkopfschrauben an der Abdeckplatte und drücken Sie die Schrauben bei Bedarf bündig in die Platte.

1. H = Höhe der Tür + 2mm, L = Breite der Tür + 4mm.
2. Das Gewicht der Abdeckplatte darf 10 Kilogramm nicht überschreiten.
3. Es ist wichtig, darauf zu achten, dass alle gebohrten Löcher die richtige Tiefe haben, damit beim Anbringen der Beschläge keine Risse im Holz entstehen.

4. Bohren Sie die Löcher für die Montage des Griffs in die Abdeckplatte, je nachdem, welchen Griff Sie verwenden möchten.

5. Installation der Türverkleidung

- Entfernen Sie die Türdichtung (4) vollständig von der Glastür (2). Beginnen Sie an einer Ecke und ziehen Sie sie nach außen. Dies kann etwas Kraft erfordern. Legen Sie die Dichtung auf eine ebene Fläche für den späteren Einbau.

- Befestigen Sie die Holzabdeckplatte (1) mit den acht Philips ST4x30 Typ AB Holzschrauben (3) an der Glastür (2).

1. Vorbereitung der Türverkleidung

Je nach Weinkellermodell bereiten Sie die Abdeckplatte mit den unten angegebenen Maßen vor. Befestigen Sie dann den Griff mit den Flachkopfschrauben an der Abdeckplatte und drücken Sie die Schrauben bei Bedarf bündig in die Platte.

1. Das Gewicht der Abdeckplatte darf 10 Kilogramm nicht überschreiten.

2. Es ist wichtig, darauf zu achten, dass alle gebohrten Löcher die richtige Tiefe haben, damit beim Anbringen der Beschläge keine Risse im Holz entstehen.

3. Bohren Sie die Löcher für die Montage des Griffs in die Abdeckplatte, je nachdem, welchen Griff Sie verwenden möchten.

4. Installation der Türverkleidung

- Entfernen Sie die Türdichtung (4) vollständig von der Glastür (2). Beginnen Sie an einer Ecke und ziehen Sie sie nach außen. Dies kann etwas Kraft erfordern. Legen Sie die Dichtung auf eine ebene Fläche für den späteren Einbau.

- Befestigen Sie die Holzabdeckplatte (1) mit den acht Philips ST4x30 Typ AB Holzschrauben (3) an der Glastür (2).

Reparaturen und Ersatzteile vorhanden

Die Herstellergarantie gilt für dieses Gerät für einen Zeitraum von 5 Jahren.

Im Falle einer Fehlfunktion während dieses Zeitraums muss jede Kundendienstanfrage an den Kundendienst Ihres Händlers gerichtet werden.

Außerhalb der Garantiezeit erhalten Sie Informationen zu professionellen Reparaturdiensten oder zur Bestellung von Originalersatzteilen, indem Sie sich an Ihren Händler wenden.

Gemäß der Ökodesign-Verordnung sind Ersatzteile ab dem Kaufdatum Ihres Geräts mindestens 7 Jahre lang verfügbar.

Le Chai

USER MANUAL

TECHNISCHE KENMERKEN EN ENERGIE-EIGENSCHAPPEN
