Type de produit	Moniteur incurvé pour gaming 34"
Modèle	LC-M34-UWQHD-180-C
Taille d'écran	34 pouces
Format d'image	21:9
Type de panneau	VA
Résolution maximale	3440 x 1440 (UWQHD)
Taux de rafraîchissement	180 Hz (DP 1.4)
Temps de réponse	4 ms (OD)
Luminosité	350 cd/m²
Taux de contraste	4000:1
Angles de vision	178° / 178°
Rétroéclairage	LED
FreeSync Premium	Oui
Montage VESA	75 x 75 mm
Entrées vidéo	2 x DP 1.4, 2 x HDMI 2.0
Sortie audio	Oui (prise jack 3.5 mm)
Haut-parleurs intégrés	Non
Alimentation	100-240 V~, 50/60 Hz, 2.0 A
Dimensions avec socle	808.65 x 510.66 x 256.08 mm
Dimensions sans socle	808.65 x 363.33 x 123.22 mm
Poids net	7.86 kg
Poids brut	10.06 kg
Entretien	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humide ; éviter produits abrasifs
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, éloigner des sources de chaleur
Accessoires inclus	Câble d'alimentation, câble DP, câble HDMI, tournevis, manuel

FOIRE AUX QUESTIONS - M34-UWQHD-180-C LC-Power

Comment installer le socle du moniteur ?

Placez le moniteur sur une surface plane avec la mousse. Fixez la tige du socle à la base à l'aide de la vis fournie. Ensuite, vissez la plaque du socle avec la vis PM5*11mm. Enfin, enclenchez l'ensemble dans le moniteur jusqu'au clic.

Comment monter le moniteur au mur ?

Utilisez un support VESA 75x75 mm (non inclus). Retirez l'adaptateur à l'arrière du moniteur en appuyant sur le bouton, puis fixez les quatre boulons hexagonaux M4*7mm fournis dans les trous de montage. Installez ensuite le moniteur sur le support mural.

Comment nettoyer l'écran ?

Débranchez d'abord le moniteur. Utilisez un chiffon doux légèrement humidifié avec de l'eau ou un chiffon spécial écran. N'utilisez jamais de diluant, benzène, ammoniac ou nettoyant abrasif.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous que le bouton marche/arrêt est enfoncé. Si le voyant est rouge, cela indique l'absence de signal : vérifiez la connexion du câble vidéo et que l'ordinateur est allumé.

Comment régler les paramètres d'affichage via l'OSD ?

Appuyez sur le bouton M pour ouvrir le menu OSD. Utilisez les flèches ▼/▲ pour naviguer, M pour sélectionner, et E pour quitter. Vous pouvez ajuster la luminosité, le contraste, les modes de jeu, etc.

Comment activer FreeSync Premium ?

Dans le menu OSD, allez dans 'Paramètre de jeu' et activez 'FreeSync Premium'. Assurez-vous d'utiliser un câble DP compatible et une carte graphique supportant FreeSync.

Quelles sont les résolutions et fréquences supportées ?

Via DP 1.4 : 3440x1440 @ 180 Hz. Via HDMI 2.0 : 3440x1440 @ 100 Hz. D'autres résolutions sont disponibles dans les paramètres de votre ordinateur.

Comment connecter plusieurs sources vidéo ?

Le moniteur dispose de 2 ports DP et 2 ports HDMI. Branchez chaque source. Dans le menu OSD, allez dans 'Autres réglages' > 'Signal d'entrée' pour sélectionner manuellement la source, ou laissez en mode Auto.

Que signifie le témoin lumineux ?

Un voyant bleu indique que le moniteur est allumé et fonctionne normalement. Un voyant rouge signifie qu'aucun signal vidéo n'est détecté ou que la tension est trop basse.

Comment activer le mode faible lumière bleue ?

Dans le menu OSD, allez dans 'Rég. img.' puis réglez 'Faible lumière bleue' de 0 à 100. Une valeur élevée réduit davantage la lumière bleue.

MODE D'EMPLOI M34-UWQHD-180-C LC-Power

1. Précautions relatives à la sécurité
2. Maintenance
   3.Contenu de la boîte
   4.Description du produit
   5.Installation du socle
3. Montage mural
4. Utilisation de base
5. Témoin lumineux
6. OSD
   10.Spécifications techniques

1. Précautions relatives à la sécurité

N'exposez pas le moniteur à un environnement humide, à la pluie ou à d'autres liquides.

Afin d'éviter tout choc dû à des risques électriques ou mécaniques, n'ouvrez pas le boîtier du moniteur.

Fonctionnement :

• Maintenez le moniteur à l'abri de la lumière directe du soleil ou d'autres sources de chaleur comme les convecteurs.
• Maintenez le moniteur éloigné de tout liquide.
• Retirez tout objet qui pourrait tomber dans les orifices de ventilation.
• Afin d'éviter toute surchauffe, n'obstruez pas les orifices de ventilation.
• Ne heurtez pas et ne laissez pas tomber le moniteur.

2. MAINTENANCE

ATTENTION :Débranchez le cordon d'alimentation de la prise murale avant de nettoyer le moniteur,

• Pour nettoyer votre écran anti-statique, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de diluant, de benzène, d'ammoniac, de nettoyant abrasif ni d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier.
• Débranchez le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec.
• Si du liquide rejaillit sur les ouvertures de ventilation, cessez d'utiliser le moniteur. Veuillez contacter un technicien professionnel.

Rappel légal :

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes Interface Multimédia Haute Définition HDMI et HDMI, et le logo HDMI sont des marques déposées par l'administrateur de licence d'HDMI, Inc. aux Etats-Unis et dans d'autres pays.

3. Contenu de la boîte

Base
(vis à main fournie)

vis PM5 * 11mm

35mm

Boulons hex. M4 * 7mmà visser (Pour montage mural)

Câble DP

Tournevis

Câble d'alimentation 100-240 V \~ 50/60Hz

Mode d'emploi

Câble HDMI

Des vis supplémentaires peuvent être fournies servant de vis de secours.

4. Description du produit

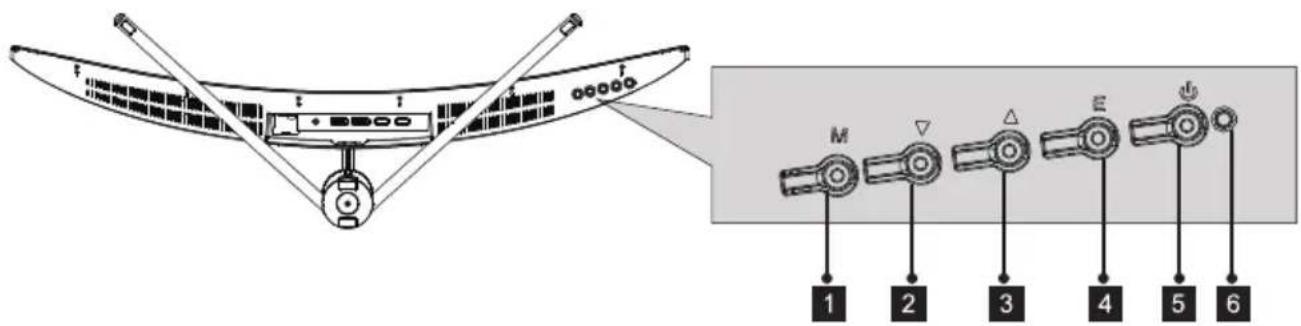

4.1 — Boutons du moniteur

1 Menu des boutons M : Appuyez pour afficher le menu OSD ou accéder aux sous-menus.
2 Flèche du bas :Appuyez pour descendre dans les menus.
3 ▲ Flèche du HAUT : Appuyez vers le haut dans le menu.
4 Bouton de sortie E : Appuyez pour quitter.
5 Bouton Marche / Arrêt : Appuyez pour allumer / éteindre le moniteur.
6 Voyant DEL : Change de couleur indiquant l'état.

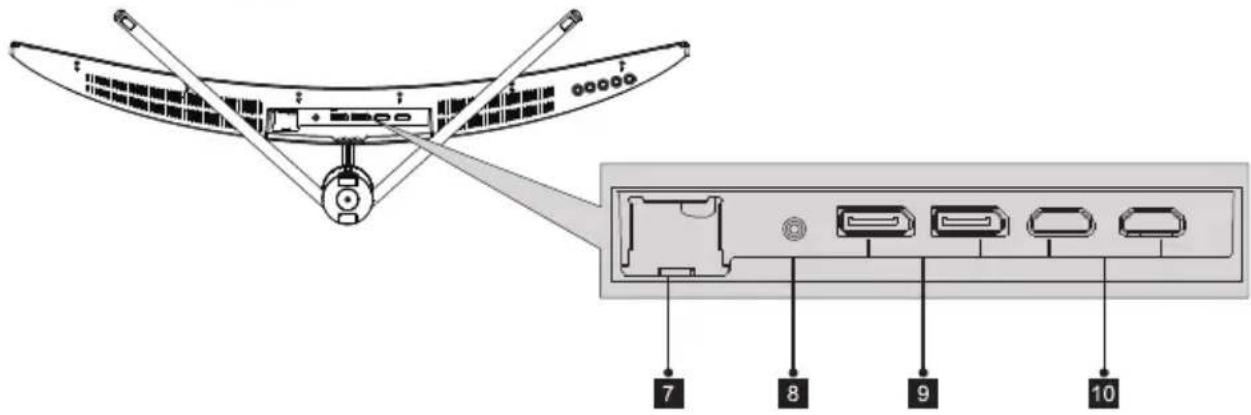

4.2 — Ports du moniteur

7 Connecteur d'alimentation : Insérez le câble d'alimentation pour alimenter le moniteur.
8 Sortie Audio : Insérez le câble audio pour obtenir des signaux audio de sortie.
9 Connecteurs DP : Insérez une extrémité du câble DP dans la sortie DP de l'ordinateur puis branchez l'autre extrémité du câble dans le port DP du moniteur.
10 Connecteurs HDMI: Ilnsérez une extrémité du câble HDMI dans la sortie HDMI de l'ordinateur puis branchez l'autre extrémité du câble dans le port HMDI du moniteur.

5. Installation du socle

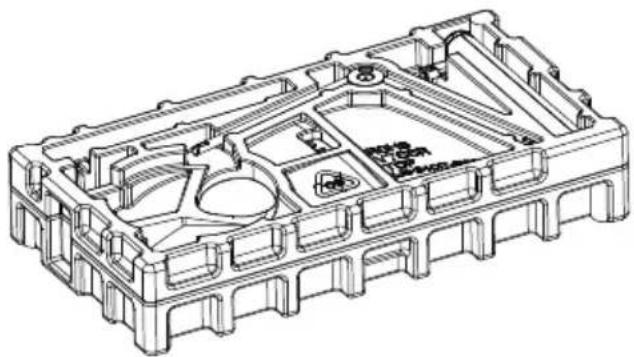

1. Ouvrez l'emballage et sortez le produit avec la mousse encore attachée.-Placez-le doucement sur un bureau ou une table.
2. Retirez la mousse supérieure et le sac d'emballage intérieur, placez la mousse inférieure sur un bureau ou une table, gardez la mousse inférieure sous le moniteur.

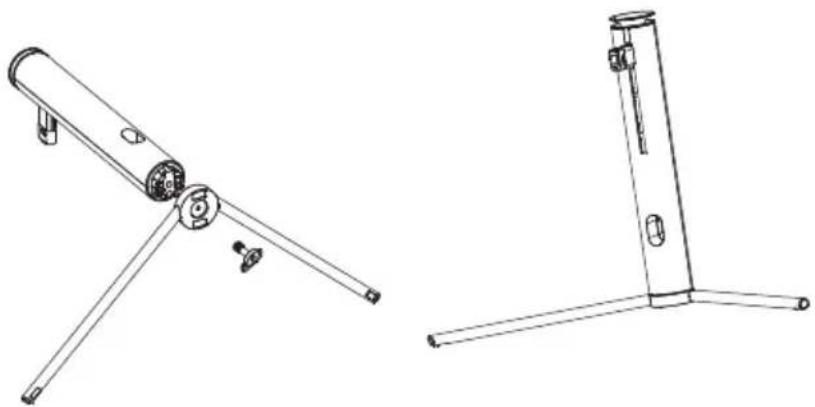

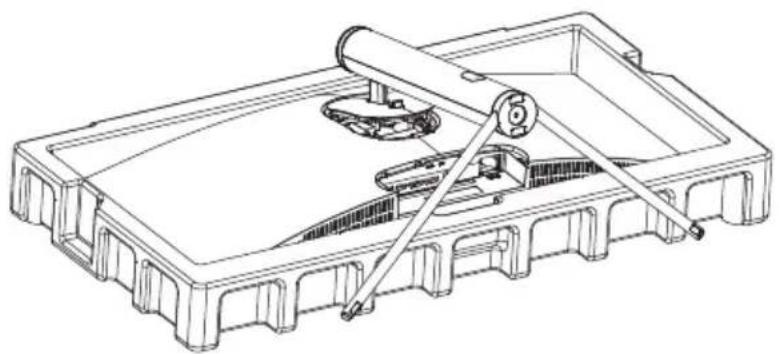

3. Regardez l'image, fixez la tige du socle et de la base avec une vis.

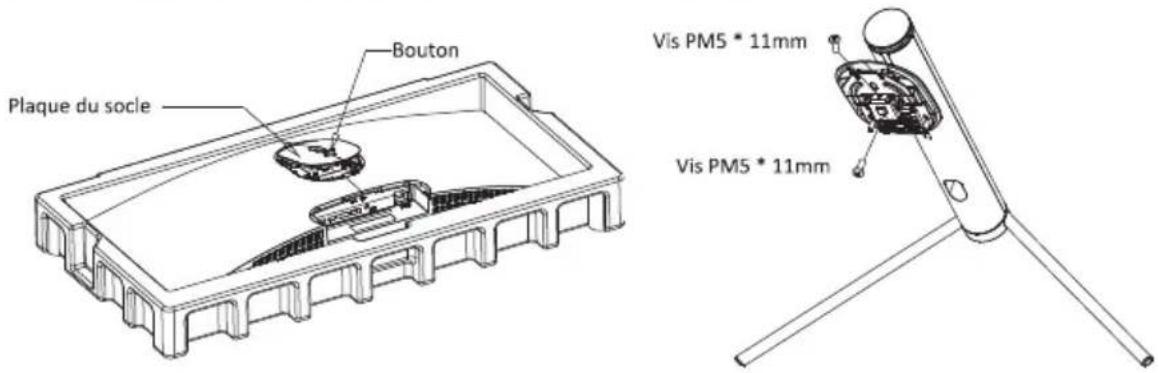

1. Appuyez sur le bouton pour retirer la plaque de socle, fixez la plaque de socle dans la tige de support avec la vis PM5 * 11mm.

Bouton Plaque du socle Vis PM5 * 11mm Vis PM5 * 11mm

1. Fixez l'ensemble du socle assemblé dans le moniteur et vérifiez soigneusement qu'il est bien fixé.

Ce moniteur comprend uniquement les vis qui peuvent être nécessaires lors de la fixation de celui-ci à un support de type VESA 75*75 mm. Aucun support ou accessoire de fixation VESA n'est inclus.

1. Ouvrez l'emballage et sortez le produit avec la mousse encore attachée.-Placez-le doucement sur un bureau ou une table.Retirez les pièces supplémentaires et la mousse recouvrant le moniteur. Si le moniteur est déjà fixé au socle, retirez le socle.

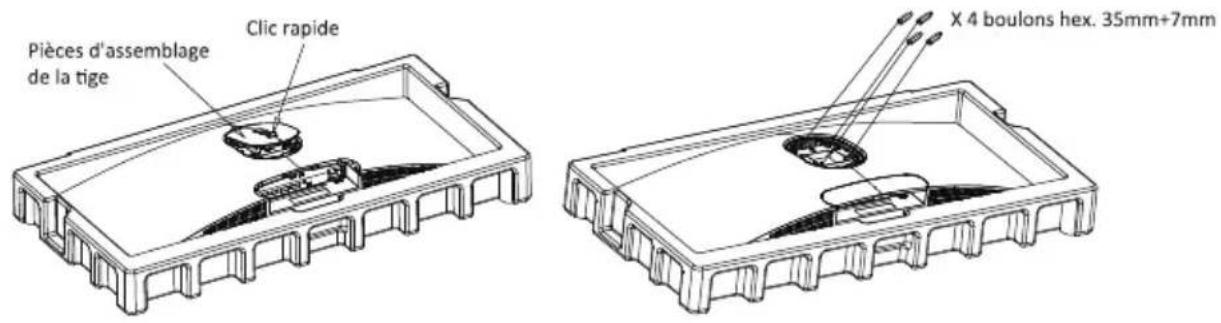

1. Appuyez sur le bouton pour retirer l'adaptateur à l'arrière du moniteur, puis serrez les quatre vis fournies sur les trous de montage à l'arrière du moniteur.

Pièces d'assemblage de la tige Clic rapide X 4 boulons hex. 35mm+7mm

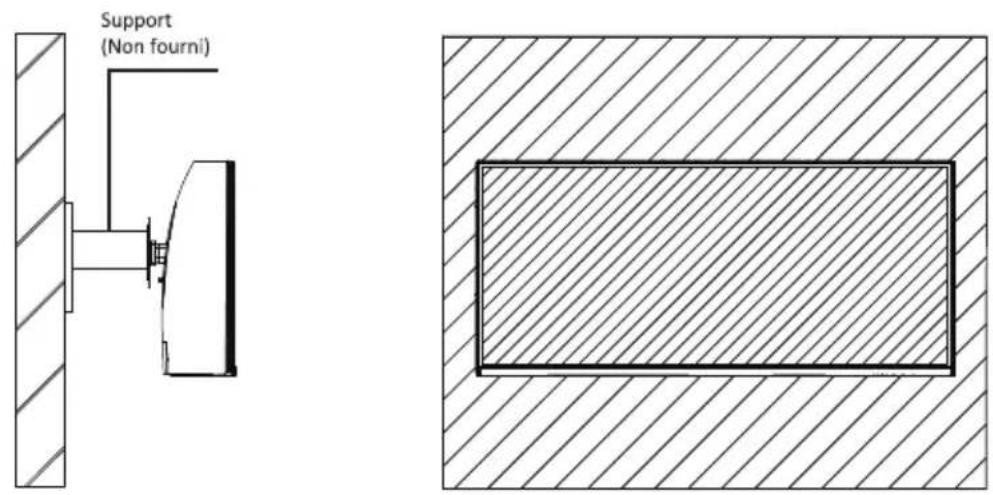

1. Installez le moniteur sur le mur, le support ou le luminaire comme vous le souhaitez.

7. Opération de base

1. Insérez une extrémité du câble DP dans la carte graphique de votre PC.D'autres types de connexion peuvent être utilisés. Câbles supplémentaires non fournis.

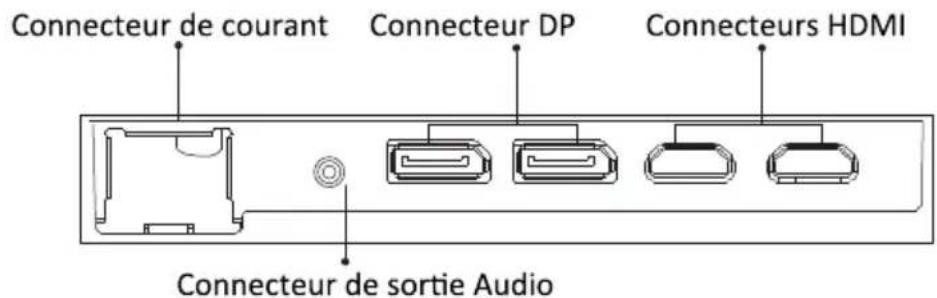

2. Connectez l'autre extrémité du câble au connecteur correspondant au moniteur.Consultez l'image ci-dessous.

Connecteur de courant Connecteur DP Connecteurs HDMI Connecteur de sortie Audio

1. Connectez le câble d'alimentation à votre moniteur, puis connectez l'autre extrémité à votre source d'alimentation. Il est recommandé d'utiliser un parasurtenseur avec une tension appropriée lorsqu'une prise murale n'est pas directement accessible.

2. Localisez le bouton Marche / Arrêt sur le moniteur et appuyez dessus pour allumer le moniteur.

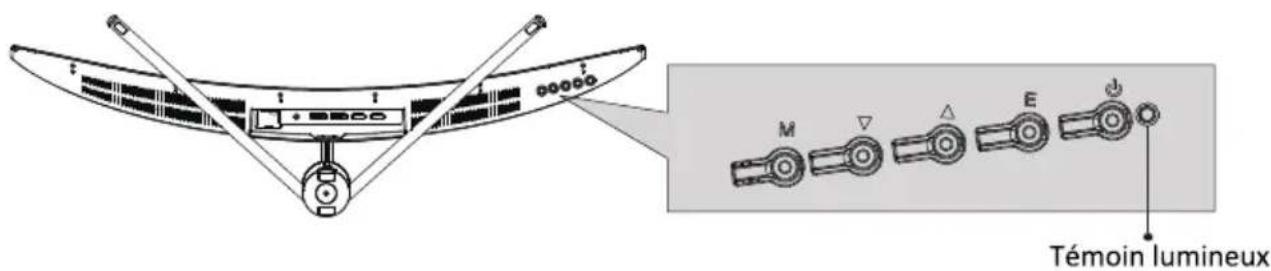

8. Témoin lumineux

M N E Témoin lumineux

L'indicateur bleu indique que le moniteur est sous tension et fonctionne correctement. Un feu rouge indique qu'aucune source vidéo (aucun signal horizontal ou vertical) n'est détectée ou que la tension est trop basse. Assurez - vous que l'ordinateur est allumé et que le câble vidéo est correctement connecté et complètement branché.

9. OSD

Le menu d'affichage à l'écran (OSD) peut être utilisé pour régler les paramètres de votre moniteur et apparaît à l'écran après avoir allumé le moniteur et appuyé sur le bouton M.

Lorsque vous utilisez le moniteur pour la première fois, les paramètres se règlent automatiquement sur les valeurs optimales en fonction de la configuration et des composants de votre ordinateur, etc.

Vous pouvez utiliser le menu de l'écran d'affichage (OSD) pour régler les paramètres du moniteur qui sont affichés après l'allumage du moniteur et lorsqu'on appuie sur le bouton M.

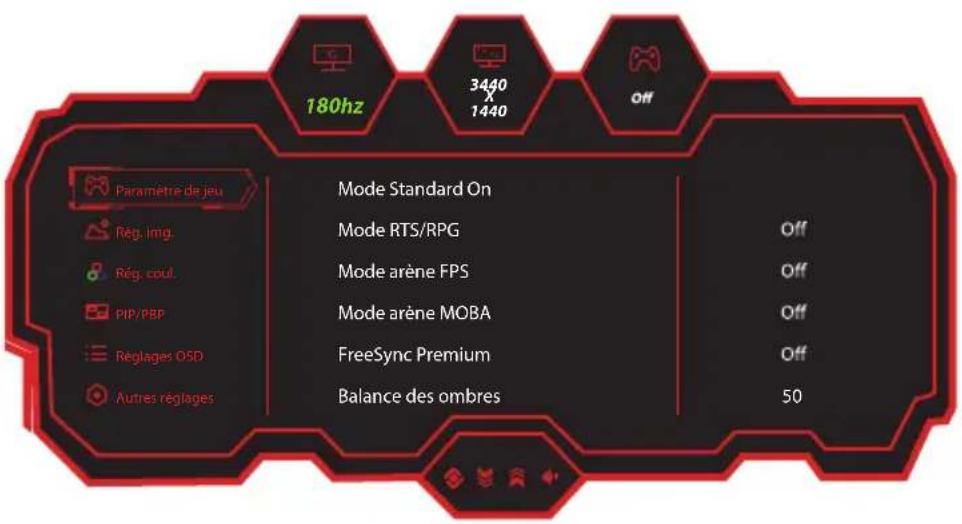

1. Appuyez sur le bouton M pour activer la fenêtre du navigateur.

180hz 3440 X 1440 Off Paramètre de jeu Rég. img. Rég. coul. PIP/PBP Réglages OSD Autres réglages Mode Standard On Mode RTS/RPG Mode arène FPS Mode arène MOBA FreeSync Premium Balance des ombres Off Off Off Off 50

1. Appuyez sur ▼ ou ▲ pour naviguer à travers les fonctions.

- Sélectionner la fonction désirée puis appuyez sur M pour entrer dans le sous-menu.

- Appuyez sur ▼ ou ▲ pour dérouler les sous-menus, puis appuyez sur M pour sélectionner et confirmer la fonction souhaitée.

- Appuyez sur ▼ ou ▲ pour sélectionner une option, puis appuyez sur M pour confirmer les paramètres et quitter le menu courant.

1. Appuyez sur E pour quitter l'écran de menu.

9.1 — Fonctions du menu OSD

Paramètre de jeu	Mode standard	On/Off
	Mode RTS/RPG	On/Off
	Mode arène FPS	On/Off
	Mode arène MOBA	On/Off
	FreeSync Premium	On/Off
	Balance des ombres	0-100
	Durée de réponse	Off/Normal(e)/Rapide/Ultra-rapide
	Tx. rafrai.	On/Off
		Position : Coin supérieur droit/Coin supérieur gauche/Coin inférieur droit/Coin inférieur gauche
	Jeu Crosshair	Off
		On: Crosshair 1/Crosshair 2/Crosshair 3/Crosshair 4 /Crosshair 5/Crosshair 6
	Durée de jeu	Off
		On: 15:00/30:00/45:00/60:00
	Luminosité dynamique	Off/Normal(e)/Expert/Élaboration
	HDR	Off/Normes HDR
	MPRT	On/Off
	Éclairage ambiant	On/Off
Rég. img.	Luminosité 0-100
	Contraste	0-100
	DCR	On/Off
	Modèle contextuel	Off
		On: Mode film/Mode de lecture/Mode Nuit
	Faible lumière bleue	0-100
	Netteté	0-5
	Gamma	1,8/2,0/2,2/2,4/2,6/ Courbe S
	Rapport d'aspect	Écran large/4:3/1:1/Automatique
Rég. coul.	Chaud	On/Off
	Naturel	On/Off
	Froid	On/Off
Rég. coul.	Utilisateur 1	On/Off : Rouge, Vert, Bleu
	Utilisateur 2	On/Off : Rouge, Vert, Bleu
	Utilisateur 3	On/Off : Rouge, Vert, Bleu
	Teinte	Rouge/Vert/Bleu/Cyan/Magenta/Jaune :0-100
	Saturation
PIP/PBP	Mode PIP/ PBP	Off/Mode PIP/PBP 2Win 1:1
	Source du Sous-signal	DP1/DP2/HDMI1/HDMI2
	Source audio	Auto/DP1/DP2/HDMI1/HDMI2
	Position PIP	Coin supérieur droit/Coin supérieur gauche/Coin inférieur droit/Coin inférieur gauche
	Taille PIP	Petite/Moyenne/Grande
	Permutation de fenêtres	On/Off
Réglages OSD	Langue	Brasilazil/Deutsch/Nederland/Suomi/Français/Polskie/Português/Русский/Espano/Інш/
	Fin de temps OSD 5-60
	Position OSD H. 0-100
	Position OSD V. 0-100
	Transparence OSD 0-5
	Réglage du raccourci 1	Luminosité/Contraste/Volume/Sourdine/Balance des-ombres/Jeu Crosshair/ Tx.rafrai./Durée de jeu/Modèle contextuel/Mode PIP/PBP/Signal d'entrée/Luminosité dynamique/HDR
	Réglage du raccourci 2
	Réglage du raccourci 3
	Verrouillage OSD	On/Off
Autres réglages	Signal d'entrée	Auto/DP1/DP2/HDMI1/HDMI2
	Volume	0-100
	Sourdine	On/Off
	Marche/Arrêt automatique	On/Off
	Rappel de protection oculaire	On/Off
	Réinitialiser	Non/Oui
	Information(s)	Source d'entrée/Résolution/Mode/Ver. HDR:

10. Spécifications techniques

Modèle	LC-M34-UWQHD-180-C
Taille d'écran	34
Format d'image	21:9
Rétroéclairage	LED
Luminosité	350 cd/m2
Panneau	VA
Résolution	DP 1.4 : 3440 x 1440 Pixel@180 HzHDMI 2.0:3440 x 1440 Pixel@100 Hz
Taux de rafraîchissement	180 Hz
Temps de réponse	OD 4ms
Angles de vue	178° (H) / 178° (V)
Taux de contraste	4000:1
Montage VESA	75 x 75 mm
Couleurs	16,7m
FreeSync Premium	Oui
Entrée de signal	2x DP 1.4, 2x HDMI 2.0, 1x Sora audio
Entrée de courant :	100-240 V~,50/60Hz,2,0A
Audio
Haut-parleurs	NON
Sortie Audio	Oui
Accessoires
Câble d'alimentation	Oui
Fonctions supplémentaires
Faible lumière bleue	Oui
Dimensions physiques
Dimensions (avec socle)	808,65 x 510,66 x 256,08 mm
Dimensions (sans socle)	808,65 x 363,33 x 123,22mm
Poids net	7,86 kg
Poids brut	10,06kg
