Type de produit	Moniteur incurvé gaming
Modèle	LC-M32QC
Taille de l'écran	31,5" (80,01 cm)
Format d'image	16:9
Résolution maximale	2560 x 1440 pixels (WQHD)
Taux de rafraîchissement maximal	180 Hz
Temps de réponse	Non spécifié
Type de dalle	VA (probablement)
Angles de vision	178° horizontaux / 178° verticaux
Rapport de contraste typique	3500:1
Nombre de couleurs	16,7 millions
Connectivité	1x DisplayPort (recommandé), 1x HDMI, prise audio 3,5 mm
Alimentation	Adaptateur externe 19 V / 3,42 A (CC)
Consommation	Non spécifiée
Dimensions (avec socle)	711 x 525,8 x 251,8 mm
Dimensions (sans socle)	711 x 422,7 x 106,1 mm
Poids net	Environ 6,0 kg
Poids brut	Environ 8,2 kg
Angle d'inclinaison	-5° avant / +15° arrière
Réglage en hauteur	Non disponible
Pivot	Non disponible
Rotation	Non disponible
Montage VESA	Oui (compatible avec support mural optionnel)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humide ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à l'humidité ; ne pas obstruer les aérations ; utiliser une prise de terre ; ne pas ouvrir le boîtier
Contenu de l'emballage	Moniteur, socle, câble DP, adaptateur secteur, manuel, vis pour support mural optionnel

FOIRE AUX QUESTIONS - M32QC LC-Power

Comment installer le socle du moniteur ?

Inclinez la tige dans l'ouverture à l'arrière du moniteur, poussez-la vers le bas, puis montez la base sur la potence et fixez-la avec deux vis.

Puis-je monter le moniteur au mur ?

Oui, retirez l'ensemble de montage mural et fixez-le avec les vis fournies. Assurez-vous que le mur est solide et respectez un espace de ventilation d'au moins 10 cm autour du moniteur.

Comment nettoyer l'écran ?

Débranchez le moniteur, utilisez un chiffon doux légèrement humide ou un chiffon spécial écran. N'utilisez jamais de benzène, diluant, ammoniac ou nettoyants abrasifs.

Que faire si l'écran reste noir ?

Vérifiez que tous les câbles (alimentation et vidéo) sont correctement branchés. Assurez-vous que l'ordinateur est allumé et que le moniteur n'est pas en veille (voyant rouge clignotant).

Comment régler la luminosité et le contraste ?

Appuyez sur l'interrupteur à bascule pour ouvrir le menu OSD, naviguez jusqu'aux paramètres de luminosité et contraste, puis ajustez les valeurs.

Que signifie le voyant lumineux rouge clignotant ?

Le moniteur est en mode d'économie d'énergie. Il s'allume lorsque l'ordinateur est en veille ou qu'aucun signal n'est reçu. Appuyez sur une touche ou déplacez la souris pour le réveiller.

Quelle résolution et taux de rafraîchissement sont recommandés ?

Utilisez la résolution native de 2560x1440 pixels à 180 Hz pour des performances optimales. Assurez-vous que votre câble (DisplayPort de préférence) supporte cette résolution.

Comment utiliser les fonctions GamePlus ?

Dirigez l'interrupteur à bascule vers la gauche pour accéder au raccourci GamePlus. Cela active des fonctions comme un viseur ou un compteur de FPS.

Le moniteur chauffe-t-il normalement ?

Oui, un peu de chaleur est normale. Laissez au moins 5 à 10 cm d'espace autour du moniteur pour une ventilation adéquate. Si la chaleur est excessive, vérifiez que les évents ne sont pas obstrués.

Que faire en cas de taches sombres ou claires après allumage ?

Cela peut être dû à une différence de température. Laissez le moniteur chauffer jusqu'à 20 minutes ; les taches disparaîtront généralement d'elles-mêmes.

MODE D'EMPLOI M32QC LC-Power

1. Précautions de sécurité
2. Entretien
3. Introduction du produit
4. Installation
5. Installation murale
6. Connexion par câble
7. Opération d'affichage
8. Dépannage de base
9. Paramètres de base

1. Précautions de sécurité

• Éloignez le moniteur des sources d'eau ou des lieux humides, tels que salle de bain, cuisine, sous-sols et piscine.
• Assurez-vous que le moniteur est placé sur une surface plane. Si le moniteur tombe, cela peut causer des blessures ou endommager l'appareil.
• Rangez et utilisez le moniteur dans un endroit frais, sec et bien aéré, et tenez-le à l'écart des sources d'émission et de chaleur.
• Ne pas couvrir ou ne bloquer le trou d'aération du boîtier arrière et ne pas utiliser le produit sur un lit, un canapé, une couverture ou des objets similaires.
• La plage de tension d'alimentation du moniteur est imprimée sur l'étiquette sur le boîtier arrière. S'il est impossible de déterminer la tension d'alimentation, veuillez consulter le distributeur ou la compagnie d'électricité locale.
• Si le moniteur n'est pas utilisé pendant une longue période, veuillez le débrancher de la prise électrique.
• Veuillez utiliser une prise de terre fiable, ne pas surcharger la prise, sinon, cela pourrait provoquer un incendie ou un choc électrique.
• Ne pas introduire de corps étrangers dans le moniteur, car cela pourrait provoquer courts-circuits entraînant un incendie ou choc électrique.
• Ne pas démonter ou réparer ce produit par vous-même pour éviter choc électrique. En cas de panne, veuillez contacter directement le service après-vente.
• Ne pas tirer et ne pas tordre le câble électrique avec force.

2. Entretien

ATTENTION: Débranchez le câble électrique de la prise avant de nettoyer le moniteur.

• Pour nettoyer votre écran, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Veuillez utiliser si possible un écran spécial pour le nettoyage des écrans.
• Ne pas utiliser de benzène, de diluant, d'ammoniac, de nettoyants abrasifs ou d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier
• Débranchez le moniteur si vous ne comptez pas l'utiliser pendant une période prolongée.
• Ne pas exposer le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement à l'aide d'un chiffon sec. En cas de déversement de liquide dans les orifices de ventilation, n'utilisez plus le moniteur. Veuillez contacter un technicien de service professionnel.

Remarque légale :

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade Dress et les logos HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.

3. Introduction du produit

Liste de colisage

• Veuillez vérifier que l'emballage du moniteur contient toutes les pièces. S'il manque une pièce, veuillez contacter votre revendeur.
• Remarque : les vis supplémentaires peuvent être utilisées comme pièces de rechange. Écran / pièces de base et vis / câble DP / vis pour l'accessoire de montage'mural optionnel / adaptateur électrique / manuel d'utilisation

4. Installation

Installation du socle :

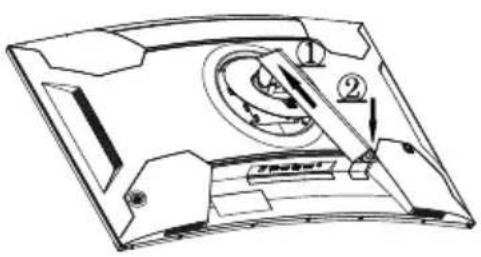

1. Inclinez la tige dans l'ouverture à l'arrière du boîtier du moniteur (1) et poussez-la vers le bas (2).
2. Montez la base sur la potence et fixez-la avec deux vis (3).

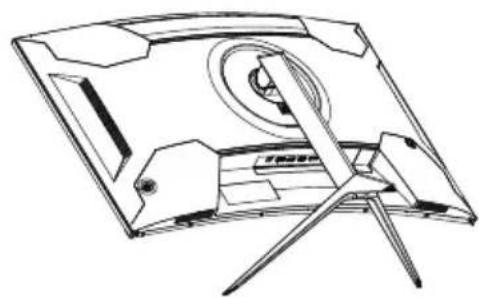

3. Vous avez terminé l'installation.

Désinstallation de la base (par exemple si vous souhaitez passer au montage mural) :

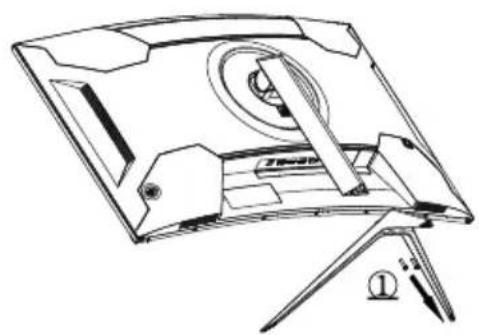

1. Dévissez les deux vis et retirez la base (1).
2. Poussez le curseur à côté du couvercle VESA de la base vers le haut (2) et inclinez la tige vers le haut (3).

1. Retirez la tige de l'arrière du moniteur(4).

Remarque : Ne pas appuyer sur l'écran à cristaux liquides avec la main pour éviter d'endommager le panneau de l'écran.

1. Installation murale

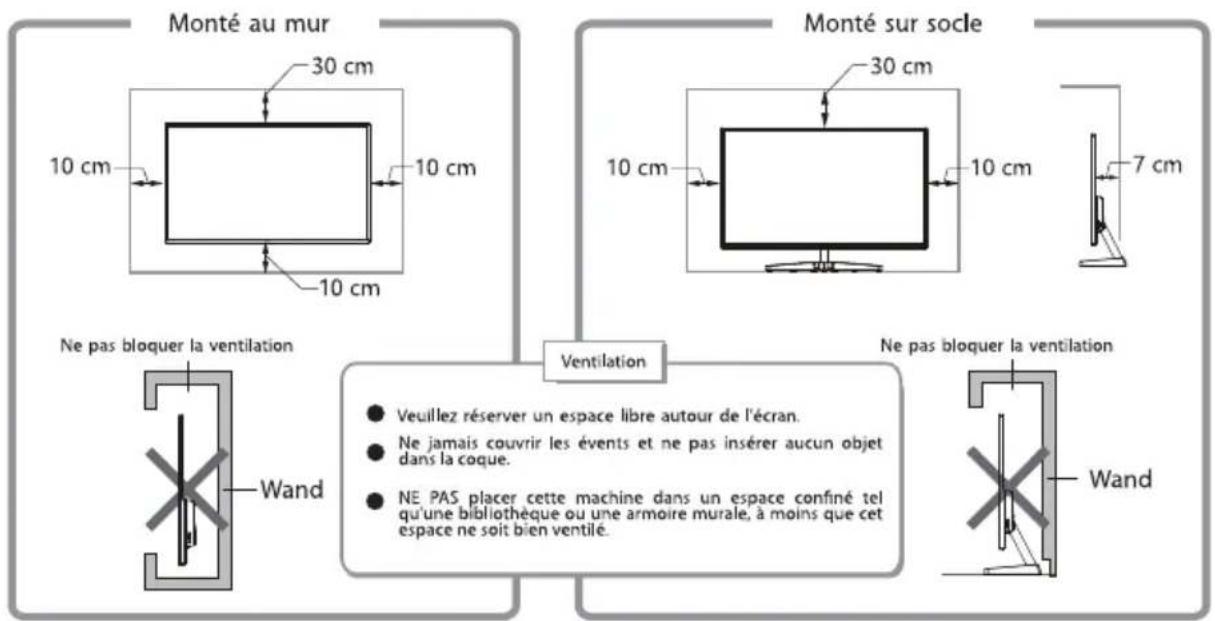

Monté au mur 30 cm 10 cm 10 cm 10 cm Monté sur socle 30 cm 10 cm 10 cm 7 cm Ne pas bloquer la ventilation Wand Ventilation Ne pas bloquer la ventilation Veuillez réserver un espace libre autour de l'écran. Ne jamais couvrir les évents et ne pas insérer aucun objet dans la coque. NE PAS placer cette machine dans un espace confiné tel qu'une bibliothèque ou une armoire murale, à moins que cet espace ne soit bien ventilé.

1. Retirez l'ensemble de montage mural et verrouillez l'ensemble de montage mural avec des vis.

2. Remarque : Accrochez le produit assemblé sur un mur dur. Ne pas pincer l'écran avec les mains pour éviter d'endommager l'écran.

Remarque : Afin d'éviter que le moniteur ne tombe lorsqu'il est utilisé sur le mur, veuillez l'installer correctement et en toute sécurité. Ne placez ni accrochez aucun objet sur le support mural.

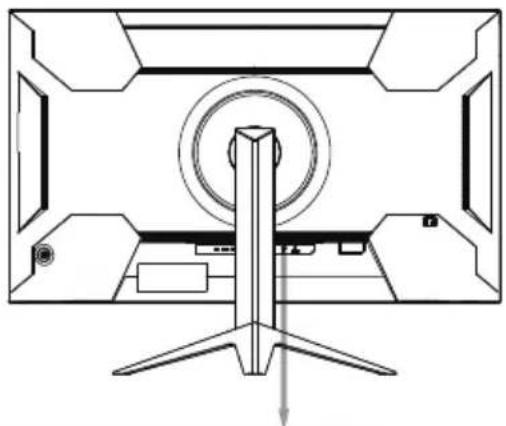

6. Connexion par câble

*Remarque: Si le cable électrique ou le cable de signal est endommagé, vous devez le remplacer immédiatement.

Utiliser un câble DisplayPort(de préférence) ou HDMI pour connecter votre moniteur à la sortie de la carte graphique de votre ordinateur.

Connectez l' adaptateur électrique au connecteur d'alimentation de votre moniteur.

Vous pouvez connecter des écouteurs ou des haut-parleurs à votre moniteur.

appareils de lecture

audio tels que des

écouteurs à l'interface

AUDIO OUT.

DCIN

Veuillez connecter la fiche

de l'adaptateur électrique au port d'alimentation correspondant du moniteur et connecter l'autre extrémité à une prise de courant correctement mise à la terre.

7. Opération d'affichage

7.1 Voyant lumineux

Voyant lumineux

Une lumière bleue fixe indique que l'alimentation est allumée et que le moniteur fonctionne normalement.

Le voyant rouge clignotant indique que le moniteur est en mode d'économie d'énergie jusqu'à ce qu'il reçoive un nouveau signal de l'ordinateur.

Si le moniteur est complètement éteint, le voyant lumineux s'éteindra également.

Assurez-vous que votre ordinateur est allumé et fonctionne normalement, vérifiez si tous les câbles vidéo sont complètement branchés et/ou connectés au moniteur.

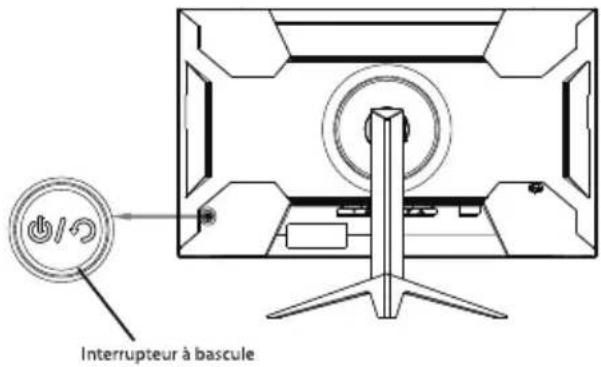

7.2 Interrupteur à bascule / menu OSD

6/2 Interrupteur à bascule

Fonctions de base :

Commutateur à bascule vers le haut	Entrée de la source de signaux
Interrupteur à bascule vers le bas	Touche de raccourci du réglage de volume
Interrupteur à bascule à gauche	Touche de raccourci GamePlus
Interrupteur à bascule à droit	Touche de raccourci prédéfinie
Appuyez sur l'interrupteur à bascule	Appuyez brièvement pour allumer la machine / Ouvrir le menu / Appuyez et maintenez pendant 3 secondes pour éteindre le moniteur

Entrer dans le menu des fonctions :

Commutateur à bascule vers le haut	Régler la valeur
Interrupteur à bascule vers le bas	Régler la valeur
Interrupteur à bascule à gauche	Retour au menu précédent
Interrupteur à bascule à droit	Entrez dans le menu suivant
Appuyez sur l'interrupteur à bascule	Appuyez brièvement pour fermer le menu /Appuyez et maintenez pendant 3 secondes pour éteindre le moniteur

7.3 Protection du panneau

Lorsque les signaux vidéo fournis par l'ordinateur dépassent la gamme de fréquences de l'affichage, les signaux de synchronisation horizontale et de champ seront coupés pour protéger l'écran. Réglez la fréquence de sortie de l'ordinateur sur une valeur inférieure dans la plage du moniteur

7.4 Réglage du moniteur

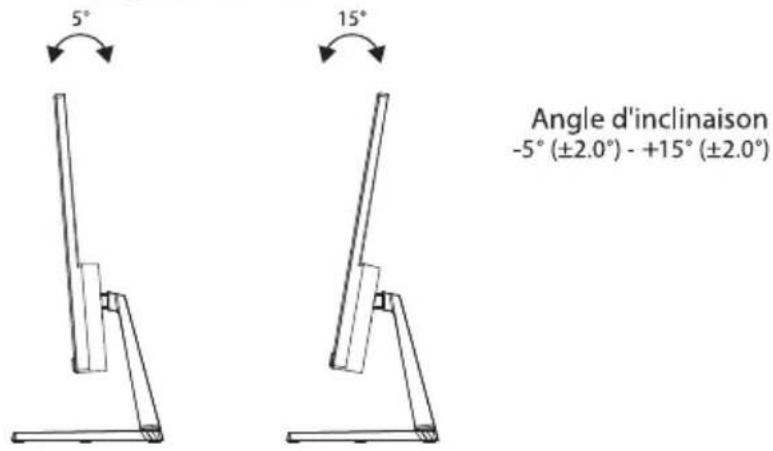

5° 15° Angle d'inclinaison -5° (±2.0°) - +15° (±2.0°)

8. Réglage du moniteur

Dépannage de base

Problème	Dépannage
Pas d'affichage / le voyant d'alimentation est éteint	Vérifiez si tous les câbles sont correctement connectés (alimentation, etsignal vidéo) et si le moniteur a été complètement éteint.
Image floue, mauvaise taille	Entrez dans le menu "image settings" et sélectionnez "Auto image adjust".
Image sombre	Entrez dans le menu "brightness and contrast" pour régler les valeurs correspondantes.
Moniteur surchauffé	Laissez au moins 5 cm (mieux 10 cm) d'espace libre pour la ventilation autour du moniteur, ne pas couvrir le boîtier du moniteur.
Taches foncées ou claires après avoir allumé le moniteur	Le rétroéclairage peut être éclairé de manière inégale en raison des différences de température au démarrage. Cela peut prendre jusqu'à 20 minutes, puis les points sombres/clairs de l'écran seront corrigés automatiquement.
Image clignotante, tremblante ou déformée	Vérifiez les paramètres d'écran de votre ordinateur et corrigez la résolution et le taux de rafraîchissement.
Son inconnu après avoir éteint le moniteur	Cela peut se produire lorsque les composants liés à l'alimentation du moniteur se déchargent après l'avoir éteint.

9. Paramètres de base

Type du produit		Affichage à cristaux liquides
Modèle du produit		LC-M32QC
Taille de l'écran		31,5"/80,01 cm
Rapport hauteur/largeur		16:9
Angle de champ		178°(H) /178°(V)
Espacement des pixels		0,2724 mm (H) x 0,2724 (V) mm
Rapport de contraste		3500:1 (typique)
Couleurs		16,7 M
Résolution		2560x1440 pixels
Taux de rafraîchissement maximal		180Hz
Spécifications d'alimentation		CC 19,0 V = 3,42 ALa tension et le courant peuvent varier selon les pays, veuillez vous référer à l'étiquette à l'arrière du produit.
Dimensions du produit	Sans socle	711,0x422,7x106,1 mm
	Avec socle	711,0 x 525,8 x 251,8 mm
	Poids net	environ 6,0 kg
	Poids brut	environ 8,2 kg
Angle d'inclinaison		Inclinaison vers l'avant: -5°; inclinaison vers l'arrière: 15°
Angle de rotation		N/A
Angle d'élévation		N/A
Angle de pivotement		N/A
Conditions environnementales	Usage	Température: 0°C ~+40°C Humidité:20%~85% Altitude: ≤5000m
	Stockage	Température: -10°C ~60°C Humidité:10%~90%

LCPOWER™

Silent Power Electronics GmbH

Formerweg 8

47877 Willich

Allemagne

www.lc-power.com

LCPOWER™

LC-M32QC

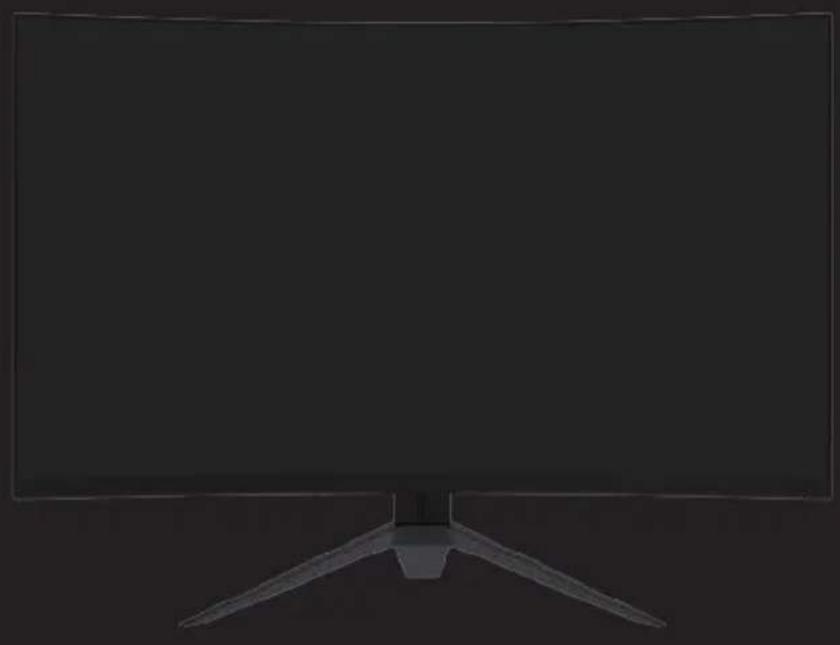

CURVED GAMING MONITOR
