Type de produit	Écran à cristaux liquides antireflet
Marque	LC-Power
Modèle	LC-M27QC
Taille de l'écran	68,58 cm (27")
Format d'image	16:9
Résolution	2560 x 1440 pixels
Taux de rafraîchissement maximal	180 Hz
Angle de visualisation	178° (horizontal) / 178° (vertical)
Rapport de contraste (typique)	5000:1
Nombre de couleurs	16,7 millions
Alimentation	DC 12 V, 4,5 A
Dimensions (avec base)	611,3 x 462,4 x 251,8 mm
Dimensions (sans base)	611,3 x 362,3 x 93,3 mm
Poids net	4,8 kg
Poids brut	6,9 kg
Inclinaison	-5° à +15°
Entretien et nettoyage	Utiliser un chiffon doux légèrement humide ; éviter benzène, diluant, ammoniac, nettoyants abrasifs
Sécurité	Ne pas exposer à l'eau, ne pas couvrir les fentes d'aération, utiliser une prise de terre, ne pas démonter
Contenu de l'emballage	Écran, support, base, câble HDMI, adaptateur secteur, guide d'utilisation, vis supplémentaires
Montage mural	Compatible VESA (kit optionnel non fourni)
Connectivité	HDMI, DisplayPort, sortie audio casque
Informations générales	Silent Power Electronics GmbH, Formerweg 8, 47877 Willich, Allemagne

FOIRE AUX QUESTIONS - M27QC LC-Power

Comment installer la base du moniteur M27QC ?

Inclinez le support dans l'ouverture à l'arrière de l'écran (1), poussez-le vers le bas (2), puis fixez la base avec deux vis (3).

Que faire si l'écran n'affiche rien et que le témoin d'alimentation est éteint ?

Vérifiez que tous les câbles (alimentation et signal vidéo) sont correctement connectés et que l'écran a été complètement éteint.

Comment nettoyer l'écran LC-Power M27QC ?

Débranchez le cordon d'alimentation, puis utilisez un chiffon doux, propre et légèrement humide. N'utilisez pas de benzène, diluant, ammoniac ou nettoyants abrasifs.

Quelle est la résolution maximale supportée par le M27QC ?

La résolution maximale est de 2560x1440 pixels avec un taux de rafraîchissement jusqu'à 180 Hz.

Puis-je utiliser un support mural avec ce moniteur ?

Oui, le moniteur est compatible avec un kit de montage mural VESA (non fourni). Retirez d'abord la base en dévissant les vis.

Comment régler les paramètres d'image via le menu OSD ?

Utilisez l'interrupteur à bascule à l'arrière de l'écran. Appuyez pour ouvrir le menu, puis déplacez-le pour naviguer et confirmer les réglages de luminosité, contraste, etc.

Que faire si l'image est floue ou de mauvaise taille ?

Accédez au menu 'Image settings' et sélectionnez 'Auto image adjust' pour un réglage automatique.

Quelle est la garantie des pièces détachées ?

La notice ne précise pas de garantie spécifique pour les pièces. Contactez le SAV de LC-Power pour toute question sur les pièces détachées.

Comment connecter des écouteurs au moniteur ?

Branchez vos écouteurs ou haut-parleurs sur la prise 'SORTIE AUDIO' située à l'arrière de l'écran.

Quels sont les précautions de sécurité importantes ?

Éloignez l'écran de l'eau et des sources de chaleur, ne couvrez pas les fentes d'aération, utilisez une prise de terre, et ne démontez jamais le produit vous-même.

MODE D'EMPLOI M27QC LC-Power

1. Précautions de sécurité

2. Maintenance

3. Présentation du produit

4. Installation

5. Installation murale

6. Câble de connexion

7. Utilisation de l'écran

8. Dépannage de base

9. Paramètres de base

1. Précautions de sécurité

• Éloignez l'écran de toute source d'eau et d'endroit humide, tels que salles de bain, cuisines, sous-sols et piscines.
• Mettez l'écran sur une surface plane. En cas de chute de l'écran, il peut causer des blessures ou endommager d'autres appareils.
• Il faut ranger et utiliser l'écran dans un endroit frais, sec et bien aéré, et l'éloigner de toute source d'émission de chaleur.
• Il ne faut ni couvrir ni bloquer les fentes d'aération situées à l'arrière ni utiliser le produit sur un lit, un canapé, une couverture ou d'objets similaires.
• La plage de tension d'alimentation de l'écran se trouve sur l'étiquette sur le boîtier arrière. S'il est impossible de déterminer la tension, il faut consulter le distributeur ou la compagnie d'électricité locale.
• Il faut débrancher l'écran s'il ne va pas être utilisé pendant une longue période.
• Il faut utiliser une prise de terre fiable, sans la surcharger, cela pourrait provoquer un incendie ou une électrocution.
• Il ne faut pas placer de corps étrangers dans l'écran, cela pourrait provoquer des courts-circuits entraînant un incendie ou une électrocution.
• Il ne faut ni démonter ni réparer ce produit par vous-même pour éviter toute électrocution. En cas de panne, il faut contacter directement le service après-vente.
  • Il ne faut ni tirer de force ni tordre le cordon d'alimentation.

2. Maintenance

ATTENTION : Débranchez le cordon d'alimentation avant de nettoyer l'écran.

• Il faut nettoyer l'écran avec un chiffon doux, propre et légèrement humide.
• Si possible, utilisez un chiffon spécial pour nettoyage d'écrans.
• À ne pas utiliser de benzène, de diluant, d'ammoniac, de nettoyants abrasifs ou d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager l'écran ou laisser une couche blanchâtre sur l'écran ou le boîtier.
• Il faut débrancher l'écran s'il ne va pas être utilisé pendant une longue période.
• Il ne faut pas exposer l'écran à la poussière, aux liquides et à l'humidité.
• Si un liquide est versé sur l'écran, il faut l'essuyer immédiatement avec un chiffon sec.
  Il ne faut plus utiliser l'écran en cas de versement de liquide dans les fentes de ventilation.
  Il faut contacter un technicien de service professionnel.

Remarque légale :

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, interface multimédia haute définition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.

3. Présentation du produit

Contenu de l'emballage

• Il faut vérifier que l'emballage de l'écran contient toutes les pièces. Si des pièces manquent, il faut contacter le revendeur.
• Remarque : Des vis supplémentaires peuvent être utilisées comme rechange.

Écran / pièces et vis de base / câble HDMI / vis pour l'accessoire de montage mural optionnel / adaptateur secteur / guide d'utilisation

4. Installation

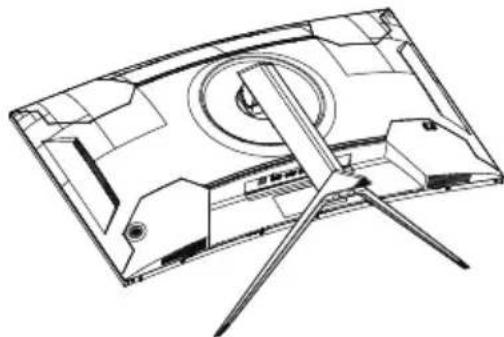

Installation de la base :

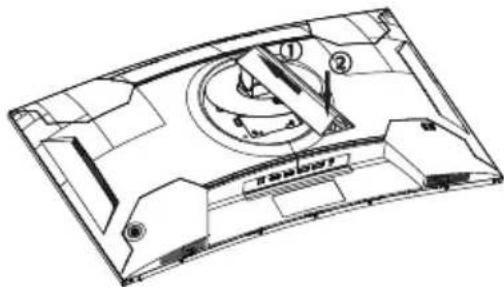

1. Inclinez le support dans l'ouverture à l'arrière de l'écran (1) et le pousser vers le bas (2).
2. Fixez la base au support avec deux vis (3).

1. L'installation est terminée.

Désinstallation de la base (en cas d'utilisation du montage mural) :

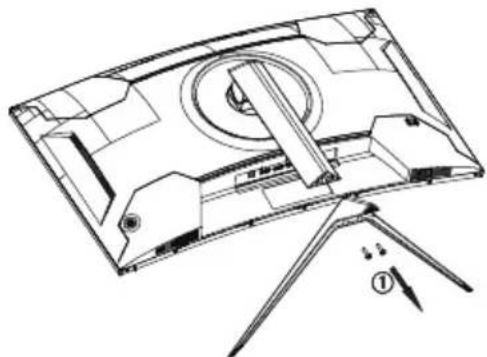

1. Dévissez les deux vis et démontez la base (1).
2. Poussez le support vers le couvercle de montage VESA de la base (2) et l'incliner vers le haut (3).

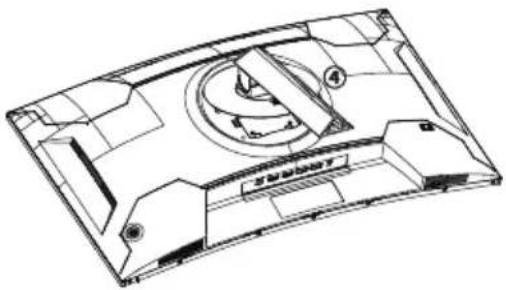

1. Retirez le support de l'arrière de l'écran (4).

Remarque : Il faut éviter d'appuyer sur l'écran à cristaux liquides avec la main pour éviter d'endommager le panneau.

Montage mural 30 cm 10 cm 10 cm 10 cm La ventilation ne doit pas être bloquée Montage sur le socle 30 cm 10 cm 7 cm Ventilation La ventilation ne doit pas être bloquée Murr Il faut prévoir de l'espace libre autour de l'écran. Ne couvrez jamais les orifices de ventilation et n'introduisez aucun objet dans l'appareil. Cet appareil NE doit PAS être placé dans un espace confiné tel que bibliothèque ou armoire murale, à moins qu'il soit bien ventilé. Mur

1. Retirez le kit de montage mural et le verrouiller avec des vis.
2. Remarque : Accrochez le kit assemblé sur un mur solide. N'appuyez pas sur l'écran avec vos mains pour éviter de l'endommager.

Support de montage (non fourni)

Remarque : Il faut accrocher correctement l'écran au mur pour éviter toute chute. Il ne faut ni placer ni accrocher d'autres objets au support mural.

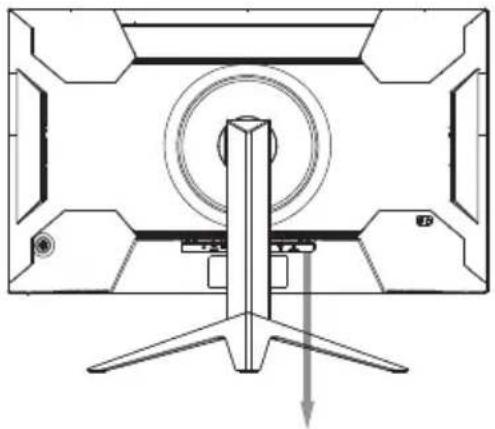

6. Câble de connexion

* Remarque: Si le cordon d'alimentation ou le câble de signal est endommagé, il faut le remplacer immédiatement.

Utilisez un câble DisplayPort (de préférence) ou HDMI pour connecter l'écran à la sortie de la carte graphique d'un ordinateur.

Raccordez l'adaptateur d'alimentation au connecteur d'alimentation de l'écran.

Des écouteurs ou haut-parleurs peuvent être connectés à l'écran.

Connectez les dispositifs de lecture audio tels que casque à la SORTIE AUDIO

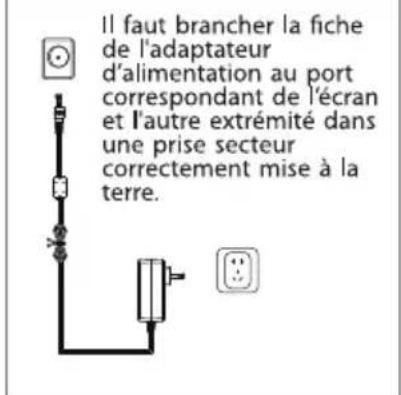

ENTRÉE D'ALIMENTATION CONTINUE

Il faut brancher la fiche de l'adaptateur d'alimentation au port correspondant de l'écran et l'autre extrémité dans une prise secteur correctement mise à la terre.

7. Utilisation de l'écran

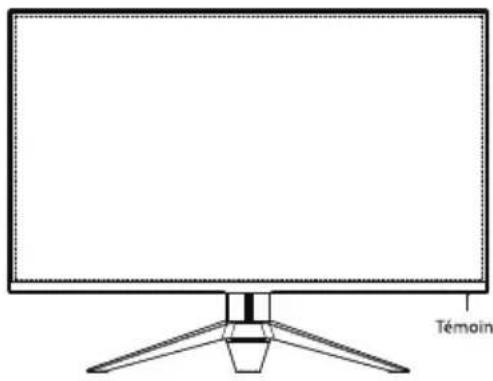

7.1 Témoin

Témoin

Un témoin bleu indique que l'écran est alimenté et fonctionne normalement.

Un témoin rouge clignotant indique que l'écran est en mode économie d'énergie jusqu'à un signal de l'ordinateur.

Lorsque l'écran est éteint, le témoin s'éteint également.

Assurez-vous que l'ordinateur est allumé et fonctionne normalement, et que tous les câbles vidéo sont connectés à l'écran.

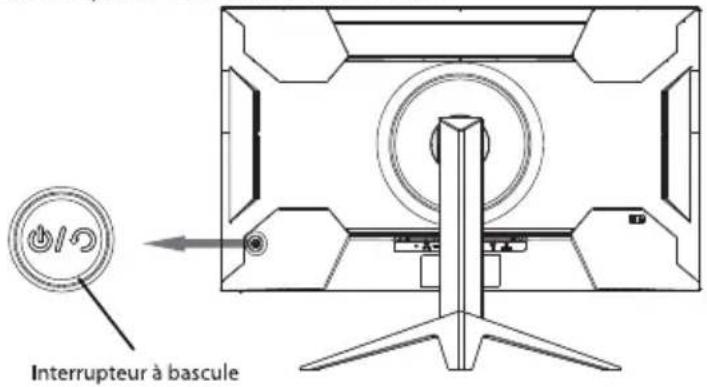

7.2 Interrupteur à bascule / menu OSD

Interrupteur à bascule

Fonctions de base :

Interrupteur à bascule vers le haut	L'affichage sera mis hors tension
Interrupteur à bascule vers le bas	Fenêtre de sélection d'entrée avec commutation de la source de lettre
Interrupteur à bascule vers la gauche	Entrez [mode select], déplacez le rocker de gauche à droite à ce point focal pour changer de mode rapidement
Interrupteur à bascule vers la droite	Fenêtre de sélection d'entrée avec commutation de la source de lettre
Appuyez sur l'interrupteur à bascule	Appeler le menu de début d'osd, le curseur par défaut du menu de début est [entrer dans le menu "position, appuyez sur le rocker pour accéder au menu principal

Accès aux fonctions du menu :

Interrupteur à bascule vers le haut	Passer à un paramètre différent ou à une valeur de réglage
Interrupteur à bascule vers le bas	Passer à un paramètre différent ou à une valeur de réglage
Interrupteur à bascule vers la gauche	Retour au menu du niveau supérieur
Interrupteur à bascule vers la droite	Confirmez les paramètres actuels et passez au menu de niveau suivant
Appuyez sur l'interrupteur à bascule	Confirmez les paramètres actuels et passez au menu de niveau suivant

7.3 Protection du panneau

Lorsque les signaux vidéo fournis par l'ordinateur dépassent la gamme de fréquences de l'écran, les signaux de synchronisation horizontale et de champ seront coupés pour protéger ce dernier. Réglez la fréquence de sortie de l'ordinateur sur une valeur inférieure dans la plage de fréquences de l'écran.

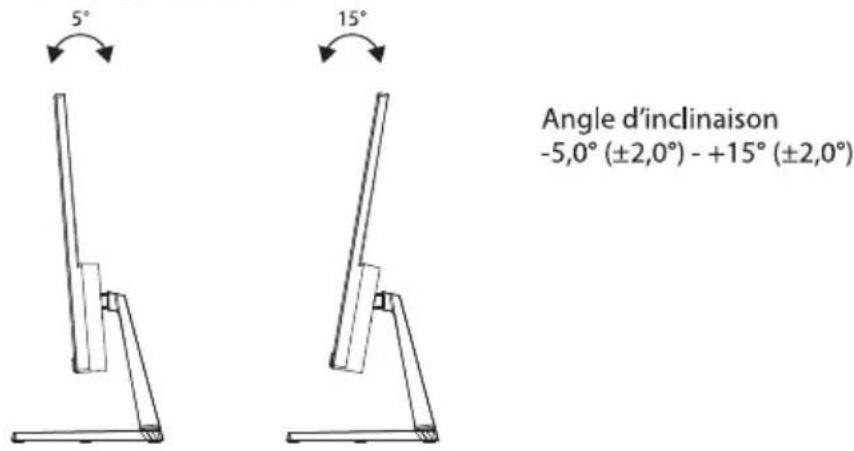

7.4 Réglage de l'écran

5° 15° Angle d'inclinaison -5,0° (±2,0°) - +15° (±2,0°)

8. Dépannage de base

Erreur	Dépannage
Pas d'affichage / le témoin d'alimentation est éteint	Il faut vérifier que tous les câbles sont correctement connectés (alimentation et signal vidéo) et que l'écran a été complètement éteint.
Image floue ou de mauvaise taille	Accédez au menu « Image settings » (Paramètres d'image) et sélectionnez « Auto image adjust » (Réglage automatique de l'image).
Image sombre	Accédez au menu « Brightness and contrast » (Luminosité et contraste) pour régler les valeurs correspondantes.
Écran surchauffé	Laissez au moins 5 cm (de préférence 10 cm) d'espace libre pour la ventilation autour de l'écran et ne couvrez pas son boîtier.
Taches sombres ou claires après l'allumage de l'écran	Le rétroéclairage peut être éclairé de manière inégale à cause des différences de température au démarrage. Cela peut prendre jusqu'à 20 minutes avant les taches sombres/clairs disparaissent automatiquement.
Image clignotante, tremblante ou déformée	Il faut vérifier les paramètres d'affichage de l'ordinateur et corrigez la résolution et le taux de rafraîchissement.
Son inconnu après l'extinction de l'écran	Cela peut se produire lorsque des composants de l'alimentation de l'écran se déchargent après extinction.

9. Paramètres de base

Type de produit		Écran à cristaux liquides antireflet
Modèle du produit		LC-M27QC
Taille de l'écran		68,58 cm/27"
Format d'image		16:9
Angle de visualisation		178° (H)/178° (V)
Pas des pixels		0,2331 mm (H) x 0,2331 (V) mm
Rapport de contraste		5000:1 (typ.)
Couleurs		16,7 M
Résolution		2560 x 1440 pixel
Taux de rafraîchissement maximal		180 Hz
Spécification de l'alimentation		DC 12,0 V === 4,5 ALa tension et le courant standard peuvent varier d'un pays à l'autre, il faut se reporter à l'étiquette située à l'arrière du produit.
Dimensions du produit	Sans base	611,3 x 362,3 x 93,3 mm
	Avec base	611,3 x 462,4 x 251,8 mm
	Poids net	env. 4,8 kg
	Poids brut	env. 6;9 kg
Angle d'inclinaison		Inclinaison vers l'avant : -5°, Inclinaison vers l'arrière : 15°
Angle de rotation		S/O
Angle de hauteur		S/O
Angle de pivotement		S/O
Conditions environnementales	Utilisation	Température : 0 °C ~ 40 °C (32 °F ~ 104 °F), humidité : 10% ~ 90% HR (sans condensation)
	Stockage	Température : -20 °C ~ 60 °C (-4 °F ~ 140 °F), humidité : 5% ~ 95% HR (sans condensation)

LCPOWER™

Silent Power Electronics GmbH

Formerweg 8

47877 Willich

Allemagne

www.lc-power.com

LC-POWER™

LC-M27QC

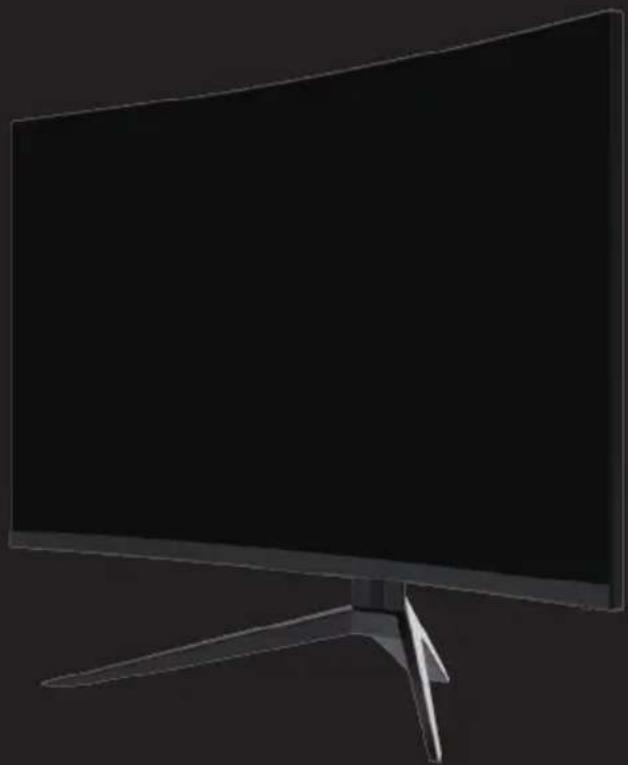

CURVED GAMING MONITOR
