1. PRECAUZIONI SULLA SICUREZZA

Non esporre il monitor a un ambiente umido, pioggia o altri liquidi.

Non aprire l'alloggiamento del monitor per evitare scosse dovute a rischi elettrici o meccanici.

Funzionamento:

- Tenere il monitor lontano dalla luce solare diretta o da altre fonti di calore come stufe.

- Tenere il monitor lontano da qualsiasi liquido.

- Rimuovere eventuali oggetti che potrebbero cadere nei fori di ventilazione.

- Non ostruire i fori di ventilazione per evitare il surriscaldamento.

- Non far subir urti né far cadere il monitor.

2. MANUTENZIONE

ATTENZIONE: Scollegare il cavo di alimentazione dalla presa prima di pulire il monitor.

- Per pulire lo schermo, inumidire leggermente un panno morbido e pulito.

- Utilizzare uno speciale panno per la pulizia dello schermo, se possibile.

- Non utilizzare benzene, solventi, ammoniaca, detergenti abrasivi o aria compressa.

- Le soluzioni di pulizia inadeguate potrebbero danneggiare il monitor o lasciare una pellicola lattiginosa sullo schermo o sull'alloggiamento.

- Scollegare il monitor se non lo si utilizza per un periodo di tempo più lungo.

- Non esporre il monitor a polvere, liquidi o ambienti umidi.

- Se il monitor viene a contatto con qualsiasi liquido, pulirlo immediatamente con un panno asciutto.

- In caso di versamento di liquido nei fori di ventilazione, non utilizzare più il monitor. Contattare un tecnico di assistenza professionale.

Avviso legale:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

I termini HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri Paesi.

3. Contenuto della confezione

Empty rectangular frame with no text, symbols, or markings

Monitor

base (cacciavite incluso)

Viti PM5*11 mm

35mm

Viti esagonali M4* 7mm (Per montaggio a parete)

Cavo DP

Cacciavite

Cavo di alimentazione 100-240 V \~ 50/60 Hz

MANUALE UTENTE

Cavo HDMI

Potrebbero essere incluse viti extra di ricambio.

4. Descrizione del prodotto

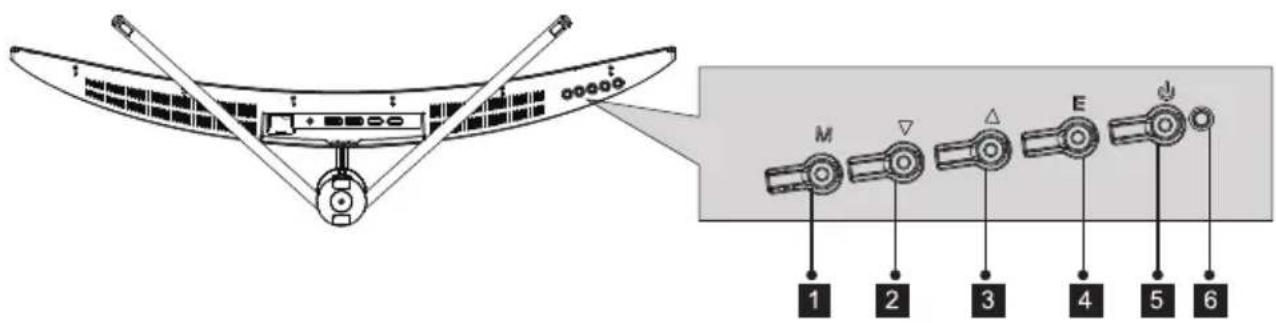

4.1 — Tasti del monitor

1 Menu Tasto M: Premere per visualizzare il menu OSD o accedere ai menu secondari.
2 ▼ Tasto Giù: Premere per spostarsi verso il basso nei menu.
3 ▲ Tasto Su: Premere su nel menu.
4 Tasto E Esci: Premere per uscire.
5 Tasto Attiva/Disattiva: Premere per accendere/spegnere il monitor.
6 Indicatore LED: Cambia il colore per indicare lo stato.

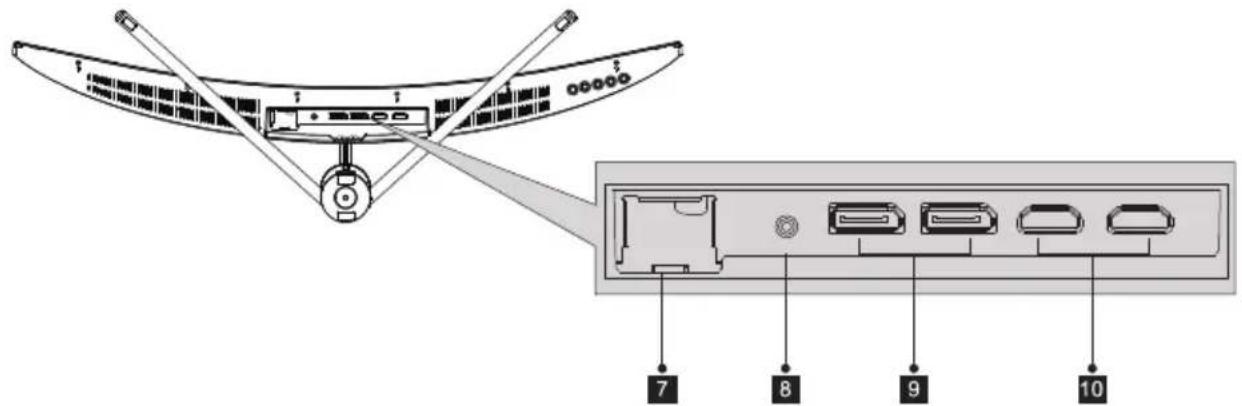

4.2 — Porte del monitor

7 Connettore di alimentazione: Inserire il cavo di alimentazione nell'alimentatore del monitor.
8 Uscita audio: Inserire il cavo audio per l'uscita dei segnali audio.
9 Connettori DP: Inserire un'estremità del cavo DP nell'uscita DP del computer e collegare l'altra estremità alla porta DP del monitor.
10 Connettore HDMI: Inserire un'estremità del cavo HDMI nell'uscita HDMI del computer e collegare l'altra estremità alla porta HDMI del monitor.

5. Installazione del supporto

1. Aprire la confezione ed estrarre il prodotto con la gommapiuma ancora inserito. Collocarlo su una scrivania o un tavolo.
2. Estrarre la gommapiuma superiore e la busta della confezione interna, collo- care la gommapiuma inferiore su una scrivania o un tavolo, quindi mantenere la gommapiuma inferiore sotto il monitor.

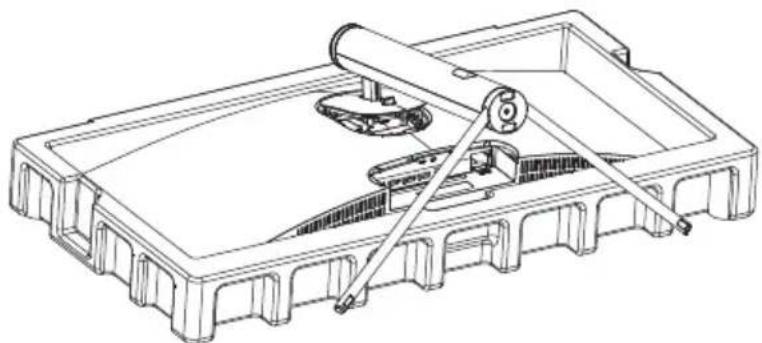

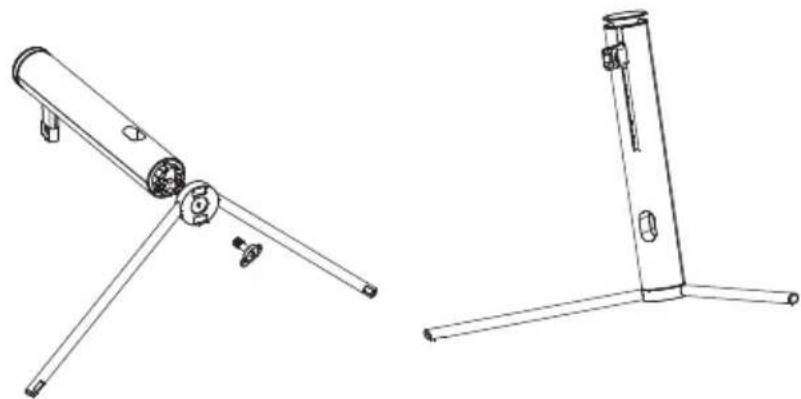

3. Vedere l'immagine, fissare l'attacco supporto e la base con una vite.

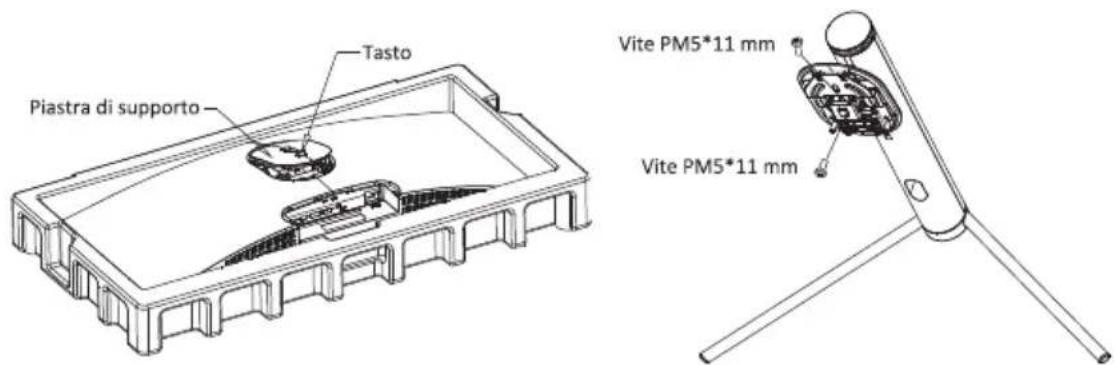

1. Premere il tasto per rimuovere la piastra di supporto, fissare la piastra di supporto nell'attacco supporto con la vite PM5*11 mm.

Tasto Piastra di supporto Vite PM5*11 mm Vite PM5*11 mm

1. Fissare l'intero supporto assemblato nel monitor e controllare attentamente per assicurarsi che sia fissato.

6. Montaggio a parete

Questo monitor include solo viti che possono essere utilizzate quando si collega il monitor a un supporto di tipo VESA 75*75 mm. Non sono inclusi accessori per montaggio o supporto VESA.

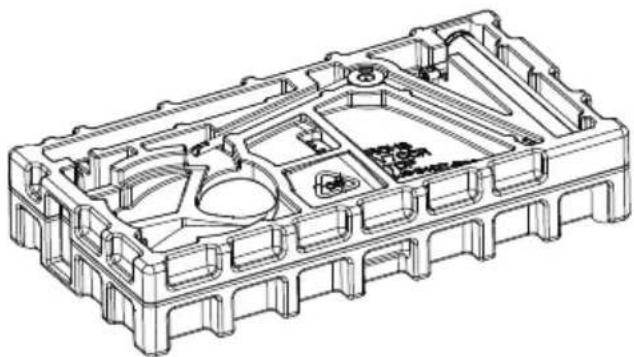

1. Aprire la confezione ed estrarre il prodotto con la gommapiuma ancora inserito. Collocarlo su una scrivania o un tavolo. Rimuovere le parti extra e la gommapiuma che copre il monitor. Se il monitor è già collegato al supporto, rimuovere il supporto.

1. Premere il tasto per rimuovere l'adattatore sul retro del monitor, quindi serrare le quattro viti in dotazione sui fori di montaggio sul retro del monitor.

Parti del gruppo albero Clic rapido Bulloni esagonali 35 mm +7 mm x 4 pezzi

1. Installare il monitor a parete, su supporto o dispositivo di fissaggio, come desiderato.

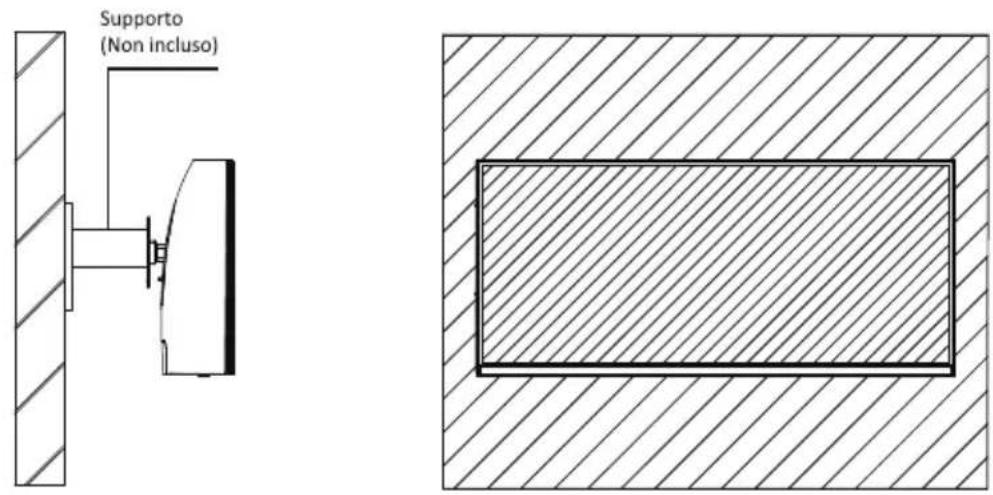

Supporto (Non incluso)

7. Operazione di base

1. Inserire un'estremità del cavo DP nella scheda grafica del PC. È possibile utilizzare altri tipi di collegamento. Cavi aggiuntivi non inclusi.
2. Collegare l'altra estremità del cavo al connettore corrispondente del monitor. Osservare l'illustrazione di seguito.

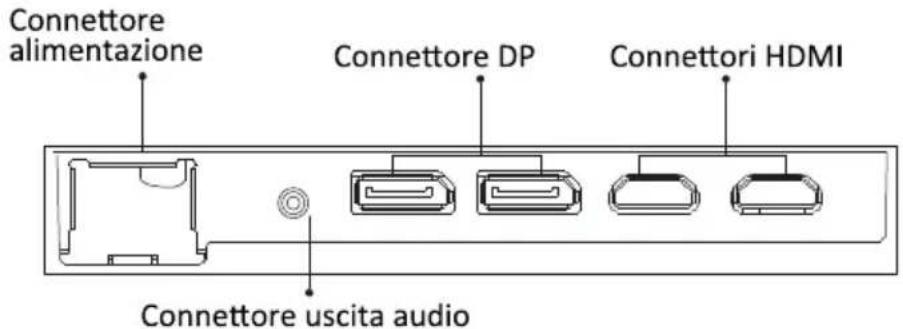

Connettore alimentazione Connettore DP Connettori HDMI Connettore uscita audio

1. Collegare il cavo di alimentazione al monitor, quindi collegare l'altra estremità alla fonte di alimentazione. Si consiglia di utilizzare un dispositivo di protezione da sovratensione con la tensione adeguata se una presa di corrente non è direttamente accessibile.

2. Individuare il tasto di accensione/spegnimento sul monitor e premerlo per accendere il monitor.

8. Indicatore

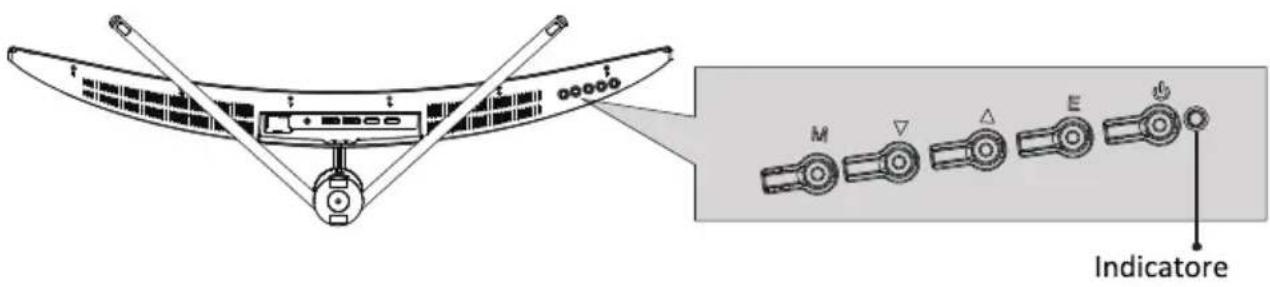

M E Indicatore

La luce blu indica che il monitor è alimentato e funziona normalmente. La luce rossa indica che non è stata rilevata alcuna sorgente video (nessun segnale orizzontale o verticale) o che la tensione è troppo bassa. Assicurarsi che il computer sia acceso e che i cavi video siano collegati correttamente e completamente collegati.

9. OSD

Il menu OSD (On-Screen Display) può essere utilizzato per regolare le impostazioni del monitor e appare sullo schermo dopo aver acceso il monitor e premuto il tasto M.

Quando si utilizza il monitor per la prima volta, le impostazioni si adattano automaticamente alle impostazioni ottimali in base alla configurazione e alle parti del computer, ecc.

Il menu OSD può essere utilizzato per regolare le impostazioni del monitor e viene visualizzato sullo schermo dopo l'accensione del monitor e la pressione del tasto M.

1. Premere il tasto M per attivare la schermata del browser.

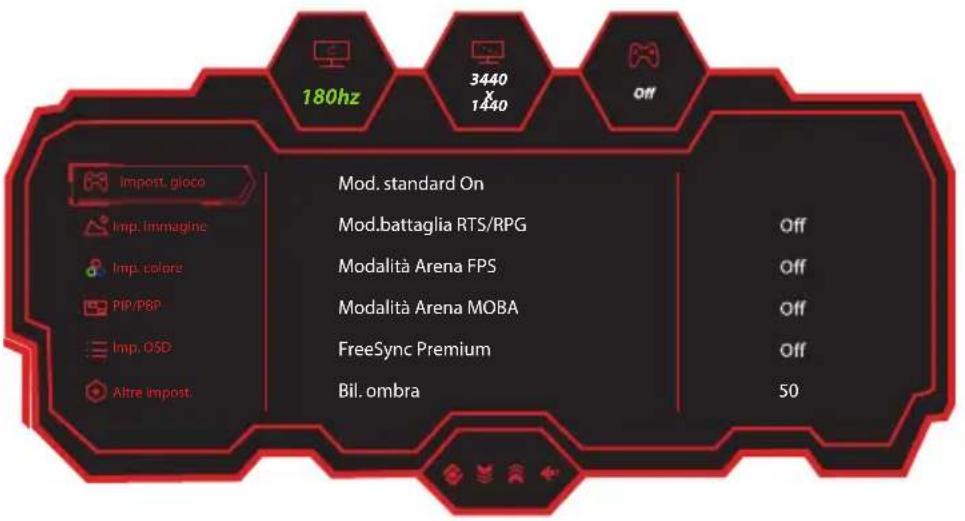

180hz 3440 X 1440 Off Impost.gioco Imp.immagine Imp.colore PIP/PBP Imp.OSD Altre impost: Mod. standard On Mod.battaglia RTS/RPG Modalità Arena FPS Modalità Arena MOBA FreeSync Premium Bil. ombra Off Off Off Off 50

1. Premere▼ o ▲ per navigare tra le funzioni.

2. Selezionare la funzione desiderata, quindi premere M per accedere al sottomenu.

3. Premere ▼ o ▲ per scorrere i sottomenu e premere M per selezionare e confermare la funzione desiderata.
4. Premere ▼ o ▲ per selezionare un'opzione e premere M per confermare le impostazioni e uscire dal menu attuale.
5. Premere E per uscire dalla schermata del menu.

9.1 — Funzioni del menu OSD

Impost. gioco	Mod. standard	On/Off
	Mod.battaglia RTS/RPG	On/Off
	Modalità Arena FPS	On/Off
	Modalità Arena MOBA	On/Off
	FreeSync Premium	On/Off
	Bil. ombra	0-100
	Tempo di risp.	Off /Normale/Veloce/Ultraveloce
	Freq. agg.	On/Off
		Pos.: In alto a DX/In alto a SX/In basso a DX/In basso a SX
	Mirino gioco	Off
		On: Mirino 1/Mirino 2/Mirino 3/Mirino 4/Mirino 5/Mirino 6
	Tempo di gioco	Off
		On: 15:00/30:00/45:00/60:00
	Lum. dinamica	Off /Normale/Esperto/Elaborazione
	HDR	Off /Standard HDR
	MPRT	On/Off
	Luce ambiente	On/Off
Imp. immagine	Luminosità 0-100
	Contrasto	0-100
	DCR	On/Off
	Modello cont.	Off
		On/MModilettura/Mod.notte
	Luce blu bassa	0-100
	Nitidezza	0-5
	Gamma	1.8/2.0/2.2/2.4/2.6/ S.curva
	Proporzioni	Schermo ampio/4:3/1:1/Automatico
Imp. colore	Caldo	On/Off
	Naturale	On/Off
	Freddo	On/Off
Imp. colore	Utente 1	On/Off: Rosso, verde, blu
	Utente 2	On/Off: Rosso, verde, blu
	Utente 3	On/Off: Rosso, verde, blu
	Tonalità	Rosso/Verde/Blu/Ciano/Magenta/Giallo:0-100
	Saturazione
PIP/PBP	Mod. PIP/PBP	Off /Mod. PIP/PBP 2Win 1:1
	Sorgente segnale secondario	DP1/DP2/HDMI1/HDMI2
	Sorgente audio	Auto/DP1/DP2/HDMI1/HDMI2
	Posizione PIP	In alto a DX/In alto a SX/In basso a DX/In basso a SX
	Dimensioni PIP	Piccolo/Medio/Grande
	Cambio fin.	On/Off
Imp. OSD	Lingua	Brasilazil/Deutsch/Nederland/Suomi/Français/Polskie/Português/Rysckii/Espano/1nu/
	Timeout OSD 5-60
	Pos. O OSD 0-100
	Pos. V OSD 0-100
	Traspar. OSD 0-5
	Imp. tasto 1	Luminosità/Contrasto/Volume/Disattiva audio/Bil.ombra/ Mirino gioco/ Freq. agg./Tempo di gioco/ Modello cont./Mod. PIP/PBP/Segnale di ingresso/ Lum.dinamica/HDR
	Imp. tasto 2
	Imp. tasto 3
	Blocco OSD	On/Off
Altre impost.	Segnale di ingresso	Auto/DP1/DP2/HDMI1/HDMI2
	Volume	0-100
	Disattiva audio	On/Off
	Aliment. auto	On/Off
	Prom sc. occhi	On/Off
	Ripristina	No/Sì
	Informazioni

10. Specifiche tecniche

Modello	LC-M34-UWQHD-180-C
Dimensioni schermo	34
Proporzioni	21:9
Retroilluminazione	LED
Luminosità	350 cd/m2
Pannello	VA
Risoluzione	3440 x 1440 Pixel@180 HzHDMI 2.0:3440 x 1440 Pixel@100 Hz
Frequenza di aggiornamento	180 Hz
Tempo di risposta	OD 4 ms
Angolo di visione	178° (O) / 178° (V)
Rapporto di contrasto	4000:1
Supporto VESA	75 x 75mm
Colori	16,7m
FreeSync Premium	Sì
Ingresso segnale	2x DP 1.4, 2x HDMI 2.0, 1x Uscita audio
Ingresso alimentazione	100-240 V~, 50/60Hz,2,0 A
Audio
Altoparlanti	No
Uscita audio	Sì
Accessori
Cavo di alimentazione	Sì
Altre funzioni
Luce blu bassa	Sì
Dimensioni fisiche
Dimensioni (con supporto)	808,65 x 510,66 x 256,08 mm
Dimensioni (senza supporto)	808,65 x 363,33 x 123,22mm
Peso netto	7,86kg
Peso lordo	10,06kg
