MATAMP-2240 - Recepteur Artsound - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de mixage matriciel 2 zones
Marque	Artsound
Modèle	MATAMP-2240
Puissance de sortie	2 x 240 W RMS
Zones	2 zones, 100 V et 8-16 Ω
Entrées micro/ligne	3 entrées combo XLR/jack 6,3 mm symétriques
Alimentation fantôme	+48 V commutable par canal
Entrées supplémentaires	1 entrée ligne RCA, 1 entrée EMC RCA, 1 entrée mute
Sorties	2 sorties enceintes 100 V / 8-16 Ω, sortie ligne RCA, sortie moniteur jack 6,3 mm
Lecteur multimédia intégré	USB, SD, DAB+, FM, Bluetooth
Bluetooth	Oui, nom LOCAL, mot de passe 2018
Tuner DAB+/FM	Oui, avec antenne fournie
Connectivité à distance	Jusqu'à 8 microphones MIC-2240 et 2 panneaux muraux WP-2240 via RJ45 (CAT5/CAT6)
Réponse en fréquence	60 Hz - 15 kHz (±3 dB)
Dimensions (H x L x P)	88 x 484 x 405 mm
Poids	9,6 kg
Alimentation électrique	AC 230 V, 50-60 Hz
Consommation maximale	600 W
Protections	Court-circuit, surtension, température excessive, écrêtage
Sécurité	Ne pas exposer à l'humidité ; confier toute réparation à un personnel qualifié ; ne pas obstruer les orifices de ventilation
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ou de produits abrasifs
Garantie	2 ans à compter de la date d'achat (réparation ou échange sous conditions)
Informations générales	Conforme à la directive 2014/53/UE ; fabricant : House Of Music NV, Legen Heirweg 23D, B-9890 Gavere, Belgique

FOIRE AUX QUESTIONS - MATAMP-2240 Artsound

Comment connecter des enceintes 100 V au MATAMP-2240 ?

Utilisez les bornes de sortie 100V (+) et COM (-) de la zone souhaitée. Connectez la première enceinte, puis les suivantes en parallèle. La puissance totale des enceintes ne doit pas dépasser 80 % de la puissance de sortie de l'amplificateur (192 W par zone).

Comment configurer les commutateurs DIP pour une entrée micro/ligne ?

Sur le panneau arrière, chaque entrée mic/ligne (1, 2, 3) dispose de 2 commutateurs DIP : l'un pour le niveau (micro ou ligne), l'autre pour l'alimentation fantôme +48V. Effectuez les réglages appareil éteint pour éviter des bruits violents.

Comment utiliser l'entrée mute d'urgence ?

L'entrée mute est normalement en circuit ouvert pour activer la priorité la plus haute. En circuit fermé, l'amplificateur revient à son état normal. Connectez-la à un système d'alarme incendie ou autre système tiers.

Comment connecter un microphone à distance MIC-2240 ?

Branchez le MIC-2240 à l'un des ports RJ45 du panneau arrière à l'aide d'un câble CAT5 ou CAT6. Jusqu'à 8 microphones peuvent être connectés en boucle. Ils sont alimentés directement par l'amplificateur.

Comment diffuser du son sur une seule zone ?

Utilisez les sélecteurs de zone sur le panneau avant (touches Z1/Z2) pour chaque entrée. Par exemple, pour envoyer l'entrée Mic1 vers la zone 1, appuyez sur la touche Z1 correspondante. Le voyant LED indique la zone active.

Comment jumeler un appareil Bluetooth avec le MATAMP-2240 ?

Activez le Bluetooth sur le lecteur multimédia intégré. Le nom de l'appareil est 'LOCAL' et le mot de passe est '2018'. Sélectionnez-le depuis votre appareil Bluetooth pour diffuser de l'audio.

Que signifient les affichages LED sur le panneau avant ?

Les LED C1 à C8 indiquent la source active : C1 = MP3, C2 = Mic/Ligne1, C3 = Mic/Ligne2, C4 = Mic/Ligne3, C5 = AUX, C6 = EMC, C7 = Entrée locale, C8 = Mute. Chaque zone a son propre affichage.

Comment régler les graves et les aigus pour une entrée ?

Tournez les potentiomètres BASS et TREBLE situés sur le panneau arrière pour chaque entrée mic/ligne (Mic2-4 et Aux). Ajustez selon vos préférences sonores.

Comment utiliser la fonction de sonnerie (chime) ?

Appuyez sur la touche 'Chime' du panneau avant. Utilisez le contrôle de volume de la sonnerie pour ajuster son niveau. La sonnerie est utile pour les appels de radiomessagerie.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Assurez-vous que l'interrupteur d'alimentation est sur ON. Si le problème persiste, vérifiez le fusible amovible sur la prise AC. Si nécessaire, contactez le service après-vente.

MODE D'EMPLOI MATAMP-2240 Artsound

Nous vous remercions d'avoir acheté notre amplifi cateur de mixage matriciel MATAMP-2240. Nous espérons que vous l'utiliserez pendant de nombreuses années. Veuillez lire attentivement ces instructions et conserver ce manuel pour toute référence ultérieure. Veuillez consulter notre site web pour les mises à jour de ce manuel : www.artsound.be

TABLE DES MATIÈRES

MATAMP-2240		6.6. systèmes à faible impédance	7
1. avertissements et sécurité 6		6.7. signifi cation de l'écran LED	7
2. description 6		6.8. lecteur audio multi-sources intégré	8
3. ce qu'il y a dans la boîte 6		6.9. fonctionnement du Bluetooth	8
4. caractéristiques	6	6.10. utilisation du DAB+	8
5. interface	6	6.11. tuner FM	8
6. fonctionnement	7	6.12. lecteur USB/SD	8
6.1. raccordement et confi guration		77. caractéristiques techniques	8
6.2. commutateurs DIP	7
6.3. activation de la priorité et de l'urgence		7 MIC-2240 MICROPHONE À DISTANCE	9
6.4. entrées et sorties de signal		7 WP-2240 PANNEAU MURAL	9
6.5. systèmes de ligne 100V	7

1. AVERTISSEMENTS ET SÉCURITÉ

• Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil
• Tant que le câble d'alimentation de l'appareil est connecté à une prise murale, sous la pluie ou à l'humidité.
• l'appareil est sous tension, même s'il est éteint.
• Ne réparez aucune pièce à l'intérieur de l'appareil, mais confi ez toutes les réparen-Ne faites pas fonctionner l'appareil pendant une longue période si le son est déformé. tions à un personnel qualifié.
• N'obstruez pas les orifi ces de ventilation de l'appareil

2. DESCRIPTION

Le MATAMP-2240 est un amplifi cateur de mixage matriciel professionnel 2 zonéWP-2240 (disponibles en option), ainsi qu'une entrée mute. Une sonnerie principale 100V dans un boîtier 19" 2U. Le MATAMP-2240 est conçu pour une installation avec volume peut être utilisée pour les appels de radiomessagerie et les alertes rack 19" ou une utilisation sur table, il est parfait pour les systèmes de sonorisa- L'amplifi cateur de mixage 2 zones est conçu pour les systèmes audio commerciaux tion professionnels et les solutions audio commerciales, car il est conçu avec des multi-pièces nécessitant di érentes sources audio et plusieurs microphones de sorties enceintes 2 zones supportant 100V & 8-16Ω. Le MATAMP-2240 intègre daudiomessagerie. En outre, jusqu'à 8 unités de microphones à distance (MIC-2240) amplifi cateurs 100V & 8 Ω en une seule unité, ce qui permet de l'utiliser comme et 2 unités de panneaux de commande à distance 2 zones (WP-2240) peuvent être amplifi cateur de mixage stéréo ou comme amplifi cateur de mixage commercial connectés au MATAMP-2240 via un câble CAT5 ou CAT6. L'entrée de sourdine peut 2 zones. L'amplifi cateur de mixage intègre un lecteur multimédia USB/SD/DAB-être intégrée au système d'alarme incendie ou à un autre système tiers. L'amplifi ca-FM/ & Bluetooth, 3 entrées micro/ligne commutables avec alimentation fantôme teur est conçu avec une protection complète, notamment contre les courts-circuits, sélectionnable, une entrée linéaire, une entrée EMC, 6 entrées micro d'appel à les écrasements, les surcharges et les températures élevées. distance 2 zones MIC-2240 (disponibles en option) et 6 entrées panneau à distance

3. CE QU'IL Y A DANS LA BOÎTE

Unité principale / Manuel d'utilisation / antenne / Câble d'alimentation / Télécommande

4. CARACTÉRISTIQUES

• Amplifi cateur de mixage 2 zones pour station de travail ou montage en rack 19 poucEntrées micro/ligne combinées 1-3 avec alimentation fantôme +48V commutable
• Amplifi cateur de mixage 2 zones avec lecteur multimédia intégré, USB/SD/DABAvec entrée mute d'urgence à distance
  FM/ & Bluetooth
  • Puissance de sortie 2×240W
• Sortie séparée 2 zones 100V et 8-16Ω pour les enceintes
• Chaque entrée dispose d'un sélecteur de sortie zone 1 ou zone 2 sur le panneau
  avant.
• Chaque sortie de zone dispose d'un volume +, d'un volume - et d'un contrôle m sur le panneau avant.
• 3 entrées micro/ligne, 1 entrée ligne RCA, 1 entrée CEM RCA et 1 entrée mute
• Niveau de priorité des entrées, de haut en bas : Mute, EMC, Mic1 et micro d'appel à distance vers les autres entrées.
• Chaque amplifi cateur prend en charge jusqu'à 8 unités de microphones distants MIC-2240 pour 2 zones via un câble CAT6.
• Chaque amplifi cateur peut prendre en charge jusqu'à 2 pupitres de commande à ondistance WP-2240 pour 2 zones via un câble CAT6.
• Protection contre les courts-circuits, les coupures, les surcharges et les températures élevées.

5. INTERFACE

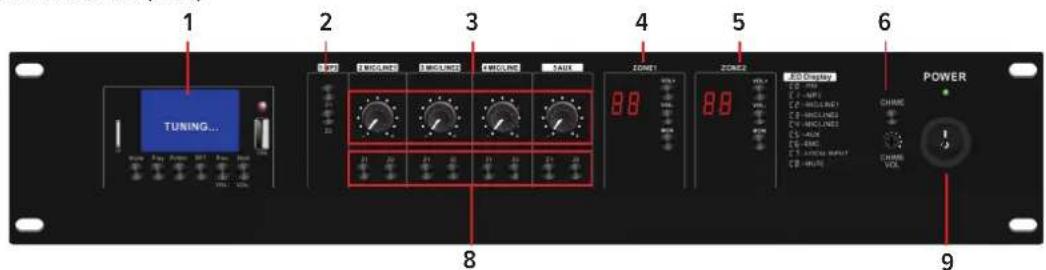

5.1 PANNEAU AVANT (FIG. 1)

TUNING... 1 2 3 4 5 6 8 9 USB Display CHANG VOL C-1 - AIFI C-2 - MLOAD1 C-3 - MLOAD2 C-4 - MLOAD3 C-5 - MAIN C-6 - RAC C-7 - VOUTA INPUT1 C-8 - MOUT POWER

1. Module lecteur multimédia Mp3/FM/Bluetooth
2. Paramètres de sortie de la zone 1-2
3. Sortie atténuateur Aux et Mic 2-4
4. Contrôle du volume Zone 1

5. Contrôle du volume Zone 2

6. Touche Sonnerie et réduction du volume de la sonnerie

7. Voyant marche/arrêt
8. Sélecteur de sortie vers la zone 1 ou la zone 2
9. Interrupteur d'alimentation MARCHE/ARRET

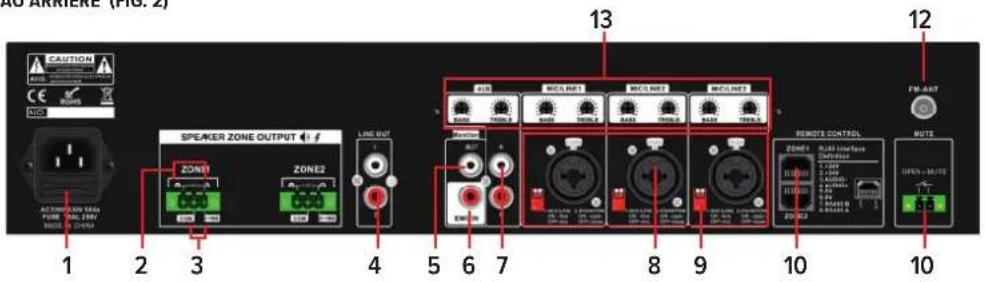

5.2 PANNEAU ARRIÈRE (FIG. 2)

1 2 3 4 5 6 7 8 9 10 11 12 13 CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMER ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE ZONE OUTPUT ← f CAMERZONATE BURG SOURCE → 1.0V CAMERZONATE BURG SOURCE → 1.0V CAMERZONATE BURG SOURCE → 1.0V CAMERZONATE BURG SOURCE → 1.0V CAMERZONATE BURG SOURCE → 1.0V CAMERZONATE BURG SOURCE → 1.0V CAMERZONATE BURG SOURCE → 1.0V CAMERZA ONION SOURCE → 1.0V CAMERZA ONION SOURCE → 1.0V CAMERA ONION SOURCE → 1.0V CAMERA ONION SOURCE → 1.0V CAMERA ONION SOURCE → 1.0V CAMERA ONION SOURCE → 1.0V CAMERA ONION SOURCE → 1.0V CAMERA ONION SOURCE → 1.0V CAMERA ONION SOURCE → 1.0V CAMERA ONION SOURCE → 1.0V CAMERA ONION SOURCE ← 1.0V CAMERA ONION SOURCE ← 1.0V CAMERA ONION SOURCE ← 1.0V CAMERA ONION SOURCE ← 1.0V CAMERA ONION SOURCE ← 1.0V CAMERA ONION SOURCE ← 1.0V CAMERA ONION SOURCE ← 1.0V CAMERA ONION SOURCE ← 1.0V CAMERA ONION SOURCE ← 1.5V CAMERA ONION SOURCE ← 1.5V CAMERA ONION SOURCE ← 1.5V CAMERA ONION SOURCE ← 1.5V CAMERA ONION SOURCE ← 1.5V CAMERA ONION SOURCE ← 1.5V CAMERA ONION SOURCE ← 1.5V CAMERA ONION SOURCE ← 1.5V CAMERA ONION SOURCE ← 1.5V CAMEROA ONION SOURCE ← 1.5V CAMEROA ONION SOURCE ← 1.5V CAMEROA ONION SOURCE ← 1.5V CAMEROA ONION SOURCE ← 1.5V CAMEROA ONION SOURCE ← 1.5V CAMEROA ONION SOURCE ← 1.5V CAMEROA ONION SOURCE ← 1.5V CAMEROA ONION SOURCE ← 1.5%

1. Prise AC avec fusible amovible
2. Sortie 100V zone 1-2 (bornes - et +)
3. Sortie Zone1-2 8-16 Ohm (COM & 8-16Ohm)
4. Sortie linéaire
5. Sortie moniteur
6. Entrée EMC pour système d'alarme incendie avec priorité sauf entrée MUTE (11)

7. Entrée linéaire stéréo et entrée auxiliaire

8. Entrée COMBO micro/ligne et entrée XLR plus jack 6,3 mm.

9. Commutateur dipswitch 2 PIN. commutateur micro/ligne +48V fantôme
10. Ports RJ45 pour console micro et plaque murale
11. Entrée de sourdine, circuit ouvert pour activer la sourdine la plus prioritaire et circuit fermé pour ramener l'amplifi cateur à son état de fonctionnement normal.
12. Connecteur d'antenne DAB+/FM
13. Mic2-4 et entrée auxiliaire Contrôle de gain des graves et des aigus (intégré).

6. FONCTIONNEMENT

6.1. RACCORDEMENT ET CONFIGURATION

Le MATAMP-2240 étant éteint, connectez la prise IEC arrière au secteur en utilisant le câble secteur fourni (ou un type équivalent approuvé). Veillez à ce que la tension soit correcte et que les connexions des enceintes soient correctes, puis allumez l'appareil.

L'amplifi cateur AM-2 dispose de 5 canaux d'entrée et d'un lecteur audio multisources intégré.

Les entrées micro 1, 2 et 3 sont destinées aux microphones ou aux sources de niveau ligne (telles qu'un lecteur CD/MP3 ou une sortie de table de mixage) via des connecteurs combinés sur le panneau arrière, et sont commutables par DIP. Elles acceptent des fi ches XLR ou 6,3 mm pour des signaux symétriques ou asymétriques.

6.2. COMMUTATEURS DIP

Les entrées Mic/Line 1, 2 et 3 disposent chacune de 2 commutateurs DIP sur le panneau arrière pour régler le niveau d'entrée et/ou activer l'alimentation fantôme +48V pour l'utilisation de microphones à condensateur.

Réglez le niveau correctement en fonction du type de source d'entrée connectée (microphone ou ligne).

Si la source connectée est un microphone à condensateur nécessitant une alimentation fantôme, veillez à ce que cette alimentation soit activée pour ce canal.

Veillez à eff ectuer les réglages de commutateurs DIP lorsque l'amplifi cateur est éteint. Si vous eff ectuez des modifi cations lorsque l'amplifi cateur est allumé, vous risquez de provoquer des bruits violents dans le système et d'endommager les enceintes.

6.3. ACTIVATION DE LA PRIORITÉ ET DE L'URGENCE

1. Entrée Mute, circuit ouvert pour activer le mute le plus prioritaire et circuit fermé pour ramener l'amplifi cateur à son état de fonctionnement normal.
2. Entrée EMC - il s'agit de l'entrée audio EMC de priorité secondaire.
3. Entrée Mic1
4. Microphone d'appel compatible

6.4. ENTRÉES ET SORTIES DE SIGNAL

Branchez des microphones ou des signaux linéaires sur les entrées Mic/Line 1, 2 et 3 à l'aide de câbles de signal de bonne qualité. Une source de niveau linéaire stéréo ou mono peut être branchée à l'entrée du canal auxiliaire 4 sur 2 connecteurs RCA. Pour vérifi er la sortie d'une zone, une sortie moniteur attribuable peut être connectée à un casque à partir de la prise 6,3 mm du panneau avant ou en tant que sortie linéaire (par exemple vers des enceintes actives) à partir des connecteurs RCA situés à l'arrière.

Chaque sortie de zone dispose d'une sortie de signal RCA dédiée sur le panneau arrière, qui peut être connectée aux entrées linéaires d'enceintes actives ou d'amplifi cateurs. Ces sorties s'ajoutent aux sorties enceintes détaillées ci-dessous. Une entrée antenne est fournie sur le panneau arrière pour la connexion à une antenne externe pour la syntonisation DAB+/FM.

Le panneau arrière comporte des commandes de volume des graves et des aigus pour régler le son des signaux d'entrée MIC et Line.

Le MATAMP-2240 possède des sorties enceintes séparées pour chaque zone, connectées par de grandes fi ches modulaires. Chaque fi che peut être retirée du panneau arrière pour faciliter la connexion des sorties enceintes de 2 zones.

Chaque sortie de zone peut être utilisée pour alimenter soit des enceintes de type line array 100V, soit des enceintes standard à basse impédance. Ces deux confi- gurations ne peuvent pas être utilisées ensemble, il est donc important de décider laquelle sera utilisée au départ.

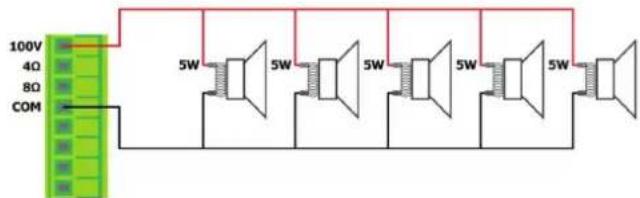

6.5. SYSTÈMES DE LIGNE 100V

Pour les enceintes 100V, connectez la sortie de la zone sélectionnée à la première enceinte de la zone à l'aide d'un câble d'enceinte à double isolation avec une intensité nominale suffisante pour supporter la sortie totale de l'amplifi cateur. Connectez la borne de sortie « 100V » de la zone sélectionnée à la connexion positive (+) de l'enceinte et la sortie "COM" à la connexion négative (-) de l'enceinte. Connectez les autres enceintes en parallèle avec la première enceinte, avec toutes les bornes positives connectées ensemble et toutes les bornes négatives connectées ensemble, comme indiqué ci-dessous.

Un système d'enceintes de type line array 100V peut comprendre de nombreuses enceintes connectées entre elles. Le facteur déterminant du nombre d'enceintes pouvant être utilisées sur un seul amplifi cateur est la puissance nominale. Dans la plupart des cas, il est conseillé de connecter autant d'enceintes que nécessaire avec une puissance combinée ne dépassant pas 80% de la puissance de sortie nominale de l'amplifi cateur. Les bornes d'une enceinte de 100 V sont connectées par l'intermédiaire d'un transformateur et, si nécessaire, ce transformateur peut être « taraudé » pour différentes puissances. Ces prises peuvent être utilisées pour régler la puissance (et le volume de sortie) de chaque enceinte d'une zone afi n d'obtenir la puissance totale idéale du système pour la sortie de cette zone.

6.6. SYSTÈMES À FAIBLE IMPÉDANCE

Alternativement, chaque sortie de zone de l'amplifi cateur est capable de piloter une ou plusieurs enceintes à faible impédance. Chaque zone dispose d'une option pour une sortie enceintes de 8-16Ω afi n de déterminer l'impédance minimale. Il est essentiel de sélectionner la borne de sortie correcte lorsque vous optez pour des enceintes à basse impédance.

Pour une seule enceinte de 8Ω, connectez le fi l positif (+" 8-16Ω) à la borne (+) de l'enceinte et le fi l négatif (-) de l'enceinte aux bornes "COM" de l'amplifi cateur. Dans les deux cas, la charge connectée doit avoir une impédance combinée qui ne soit pas inférieure à celle indiquée sur la borne.

Une impédance inférieure peut endommager irrémédiablement l'amplifi cateur. Le(s) enceinte(s) connectée(s) doit(vent) également avoir une capacité de puissance permettant d'accepter une charge allant jusqu'à RMS de la sortie de la zone. Une puissance inférieure peut endommager les enceintes.

6.7. SIGNIFICATION DE L'ÉCRAN LED

[fi g 1, zone 1 & 2 display]

• C1-MP3 Module • C2-MIC1 / Ligne1
• C3-MIC2 / Ligne2 • C4-MIC3 / Ligne3
• C5-AUX • C6-EMC
• C7-Entrée locale • C8-Mute

Fonctionnement

Lorsque toutes les connexions à l'amplificateur ont été effectuées, baissez toutes les commandes rotatives et allumez l'appareil ; la LED d'alimentation s'allume. Pour vérifier que le système fonctionne correctement, sélectionnez une source d'entrée et une zone de sortie à tester. Dans l'exemple suivant, l'entrée Mic/Ligne 1 et la sortie Zone 1 ont été sélectionnées.

• Appuyez sur la touche Z1 de la ligne MIC/Ligne1. Si la zone 1 affiche C2, cela signifie que la sortie MIC/Ligne1 est destinée à la zone 1.
• Si vous utilisez un lecteur MP3, appuyez sur la touche Z1 de la ligne MP3, la zone 1 recevra de la musique MP3 et l'écran de la zone 1 affichera C1.
• Si la zone 1 n'est pas audible depuis l'emplacement du MATAMP-2240, utilisez la fonction Monitor comme suit : Appuyez sur le bouton Monitor et connectez un casque à la sortie Monitor.
• Veillez à ce que la touche Monitor pour Mic/Ligne 1 soit enfoncée et écoutez avec le casque.
• Augmentez progressivement le niveau de la commande Monitor et vérifiez la sortie vers la zone 1.

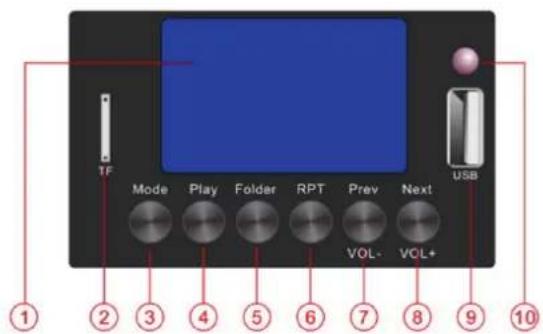

6.8. LECTEUR AUDIO MULTI-SOURCES INTÉGRÉ

L'amplificateur est doté d'un lecteur audio intégré, contrôlé par un écran LCD rétroéclairé et des touches de transport. Cette section donne accès à un récepteur Bluetooth ^™ , à un tuner radio FM/DAB+ et à un lecteur audio USB/SD.

1. Écran LCD
2. SD drive
3. Mode : Sélection entre Bluetooth, syntonisation FM, lecture USB ou SD
4. Play : lecture
5. Folder: sélection de dossier
6. RPT : répétition de la musique

7. Prev : piste précédente Vol- : réduction du volume [pression longue]

8. Next : Piste suivante

Vol+ : augmentation du volume [pression longue]

1. USB
2. Récepteur IR

7. CARACTÉRISTIQUE TECHNIQUES

Système amplificateur matriciel 2 Zone
Puissance de sortie 2 x 240W
Gamme de fréquences 60Hz-15kHz (+/-3dB)
Zones 2 zones 100V & 8-16 ohms
Entrée MIC/ligne 1-3 2,5 mV, combo XLR symétrique avec alimentation fantôme 48V sélectionnable
	Ligne 1 et entrée EMC 250 mV, RCA
	Mute (ouvert = mute)
	2 ports RJ45 pour WP-2240 et MIC-2240 en option
Sortie Sortie ligne RCA (0,775 0 dBV)
Source intégrée DAB+ / FM / Bluetooth / USB / micro SD
Protection	contre les surtensions, la température, l'écrétage et les courts-circuits
Alimentation	AC 230V, 50-60Hz
Consommation électrique	600W (max)
Dimensions	88 x 484 x 405 mm
Poids	9,6 kg

MIC-2240

MICROPHONE À DISTANCE

Le MIC-2240 est un microphone de poste d'appel permettant de faire des annonces dans des zones sélectionnées. Il peut être connecté aux amplifi cateurs de la série MATAMP-2240.

WP-2240

PANNEAU MURAL

• Les 3 boutons de zone o rent une interface de contrôle facile à utiliser pour di user les appels vers les zones, un bouton général (ALL) et un bouton de zone, un bouton général (ALL) et un bouton pour chaque zone (1 à 2). Touche TALK pour la parole Réglage du volume sonore

- Connexions RJ-45 pour la connexion aux amplifi cateurs MATAMP-2240

4

INDICATEURS

• Alimentation, Signal (modulation), Occupé
  A chage LED visible lorsque l'on appuie sur l'interrupteur d'une ou plusieurs zones

5 6

UTILISATION

1. Sélection de la source (fl èche 1)
2. Volume -
3. Bluetooth
4. Volume +
5. Sélection de la source (fl èche ↓)
6. A chage

SPÉCIFICATIONS

• Communication par câble CAT6 jusqu'à 200m.
• Alimentation directe depuis le contrôleur de matrice.
• Diusion par zone ou dans toutes les zones via 2 enceintes.
• Jusqu'à 8 microphones fonctionnant simultanément connexion en boucle.

SPÉCIFICATIONS

• Communication par câble CAT6 jusqu'à 200 m
• Alimentation directe de l'amplifi cateur
• Sélection de la source audio et contrôle du volume
• Capacité de 6 unités pour chaque contrôleur de matrice
  • WP-2240 Bluetooth Nom : LOCAL, Mot de passe : 2018

Deux ans de garantie à partir de la date d'achat. La garantie se limite à la réparation ou à l'échange du matériel défectueux, pour autant que sa défaillance soit la conséquence d'une utilisation normale et que l'appareil n'ait pas été endommagé. Artsound décline toute responsabilité à l'égard d'autres frais éventuels associés à la défaillance (p.ex. frais de transport). Pour plus d'informations, reportez-vous à nos conditions générales de vente.

Nous, House Of Music NV, déclarons par la présente que le type d'équipement radio ARTSOUND est conforme à la directive 2014/53/UE. L'intégra-

lité du texte de la déclaration de conformité de l'UE peut être consulté à l'adresse internet suivante : http://www.artsound.be/en/support/downloads

à Clause de non-responsabilité : toutes les marques commerciales sont la propriété de leurs détenteurs respectifs. Toutes les spécifi cations et informations sont susceptibles d'être modifi ées sans autre avis. De légères variations et di érences peuvent apparaître entre les photos imprimées et le produit réel en raison de l'amélioration du produit.

House Of Music NV - Legen Heirweg 23D, B-9890 Gavere

Ce produit porte le symbole de tri sélectif des déchets d'équipements électriques et électroniques (DEEE). Cela signifi e que ce produit doit être manipulé conformément à la directive européenne 2002/96/CE afi n d'être recyclé ou démantelé afi n de minimiser son impact sur l'environnement. Pour de plus amples informations, veuillez contacter vos autorités locales ou régionales.
