GEBRUIKSAANWIJZING MATAMP-2240 Artsound

Bedankt om onze MATAMP-2240 matrix mengversterker aan te kopen. We hopen dat je er nog vele jaren luisterplezier aan zult beleven. Lees deze instructies aandachtig door en bewaar deze handleiding voor toekomstig gebruik. Bezoek onze websites voor updates van deze handleiding: www.artsound.be

INHOUDSOPGAVE

MATAMP-2240		6.6. lage impedantiesystemen	3
1. waarschuwingen en veiligheid 2		6.7. betekenis van het LED-scherm	4
2. beschrijving 2		6.8. geïntegreerde multisource audiospeler	4
3. wat zit er in de doos 2		6.9. werking Bluetooth	4
4. functies 2		6.10. gebruik van DAB+	4
5. interface 2		6.11. FM-tuner	4
6. werking 3		6.12. USB/SD drive	4
	6.1. Aansluiting en configuratie	37. technische specificaties	4
	6.2. DIP-schakelaars	3
	6.3. prioriteit- en noodgevallenactivering	3MIC-2240 EXTERNE MICROFOON	5
	6.4. signaalingangen en -uitgangen	WP-2240 MUURPANEEL	5
	6.5. 100V lijnsystemen

1. WAARSCHUWINGEN EN VEILIGHEID

• Om brand of elektrische schokken te voorkomen, mag u dit apparaat niet aan regen of vocht blootstellen.

• Repareer zelf geen onderdelen in het apparaat, maar laat alle reparaties over aan deskundig servicepersoneel.

• Zolang het netsnoer van het apparaat op een wandcontactdoos is aangesloten, staat het apparaat onder spanning, zelfs als het apparaat is uitgeschakeld.
  Bedien het apparaat niet langdurig als het geluid vervormd is.

• Blokkeer de ventilatieopeningen van het apparaat niet.

2. BESCHRIJVING

De MATAMP-2240 is een professionele 2 zone 100V matrix mengversterker in externe paneelingangen (verkrijgbaar als optie) en een mute-ingang. Een master een 19" 2U behuizing. De MATAMP-2240 is ontworpen voor installatie in een 19 geluidssignaal met volumeregeling kan gebruikt worden om oproepen en waarrack of voor gebruik op een tafel. Hij is ideaal voor professionele PA-systemen erschuwingen te pagen. De 2-zone mengversterker is ontworpen voor commerciele commerciele audio-oplossingen, omdat hij ontworpen is met 2-zone luidsprekeruit audiosystemen in meerdere ruimtes die verschillende audiobronnen en meerdere gangen die 100V & 8-16Ω ondersteunen. De MATAMP-2240 omvat twee 100V opagug-microfoons vereisen. Daarnaast kunnen tot 8 externe microfoonunits (MIC-versterkers in één unit en kan dus gebruikt worden als een stereo mengversterker 2240) en 2 2-zone externe controlepaneel-units (WP-2240) verbonden worden of als 2-zone commerciele mengversterker. De mengversterker bevat een USB/ met de MATAMP-2240 met behulp van een CAT5- of CAT6-kabel. De mute-ingang SD/DAB+/FM/ & Bluetooth mediaspeler, met 3 schakelbare microfoon/lijningangen opgenomen worden in het brandalarmsysteem of een ander systeem van een met selecteerbare fantoomvoeding, een lijningang, een EMC-ingang, 6 MIC-2240 derde partij. De versterker is ontworpen met een volledige bescherming, waaronder 2-zone externe omroepmicrofoon-ingangen (verkrijgbaar als optie) en 6 WP-2240 kortsluiting, doorsnijden, overbelasting en hoge temperatuur.

3. WAT ZIT ER IN DE DOOS

Hoofdeenheid / Handleiding / Antenne / Stroomkabel / Afstandsbediening

4. FUNCTIES

• 2-zone geluidmengversterker voor werkstation of 19" rackmontage
• 2-zone mengversterker met geïntegreerde mediaspeler, USB/SD/DAB+/FM/ & Bluetooth
  • Uitgangsvermogen 2×240W
• Afzonderlijke 2-zone 100V & 8-16Ω luidsprekeruitgang
• Elke ingang heeft een zone 1 of zone 2 uitgangskeuzeschakelaar op het voorpaneel. Elke versterker ondersteunt tot 2x WP-2240 externe controlepaneelunits of 2
• Elk zone-uitgang heeft een volume +, volume- en monocontrole op het voorpaneel zones via CAT6 kabel.
• 3 x micro/lijningangen, 1 x RCA lijningang, 1 x RCA EMC-ingang en 1 x mute-in-gangherming tegen kortsluiting, insnijdingen, overbelasting en hoge temperaturen.
• Combo micro/lijningangen1-3 met schakelbare +48V fantoomvoeding

5. INTERFACE

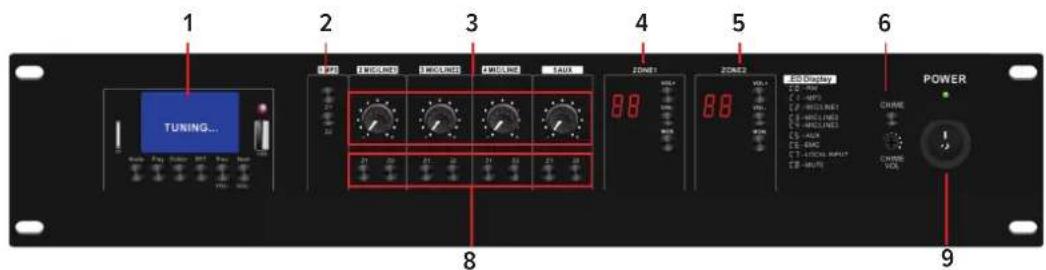

5.1 VOORPANEEL (FIG. 1)

TUNING... 1 2 3 4 5 6 8 9 POWER VOL- VOL- 20 Display C: TOM C: MPD C: MCLINE1 C: MCLINE2 C: MCLINE3 C: ADC C: EAC C: LOCAL INPUT C: MUN CHIME VOL- CHIME VOL- 21 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 Mode: Play Counter MTR Play Member VOUT Power

1. Mp3/FM/Bluetooth multimediaspeler module
2. Zone 1-2 outputinstellingen
3. Aux en Micro 2-4 demper uitgang
4. Volumecontrole Zone 1

5. Volumecontrole Zone 2

6. Knop geluidssignaal en volumebeperking geluidssignaal

7. Stroom aan/uit lampje
8. Uitgangskeuzeschakelaar voor zone 1 of zone 2
9. AAN/UIT-stroomschakelaar

5.2 ACHTERPANEEL (FIG. 2)

1. AC-stopcontact met verwijderbare zekering
2. Zone1-2 100V output (- & + terminals)
3. Zone1-2 output 8-16 Ohm (COM & 8-16Ohm)
4. Lijnuitgang
5. Monitoruitgang
6. EMC-ingang voor brandalarmsysteem met prioriteit behalve MUTE-ingang (11)
7. Stereolijn en Aux-ingang

8. Micro/lijn COMBO-ingang en XLR plus 6.3mm jack-ingang.

9. 2 PIN dipswitch. micro/lijn-schakelaar +48V fantoom

10. RJ45-poorten voor microfoonconsole en muurplaat
11. Mute-ingang, open circuit om mute met hoogste prioriteit te activeren en gesloten circuit om de versterker opnieuw in de normale bedrijfsstatus te zetten.
12. DAB+/FM antenneaansluiting
13. Mic2-4 & Au-ingang bas en treble versterkingsregeling (ingebouwd).

6. WERKING

6.1. AANSLUITING EN CONFIGURATIE

Sluit de IEC-aansluiting achteraan aan op netstroom met behulp van de mee- geleverde stroomkabel (of een gelijkwaardig goedgekeurd type) terwijl de MATAMP-2240 uitgeschakeld is. Zorg ervoor dat het voltage en de luidsprekeraan- sluitingen correct zijn, schakel vervolgens de stroom in.

De AM-2 versterker heeft 5 ingangskanalen en een geïntegreerde multisource audiospeler.

Microfooningangen 1, 2 en 3 zijn ontworpen voor microfoons of bronnen op lijnniveau (zoals een CD/MP3-speler of mengpaneeluitgang) via gecombineerde aansluitingen op het achterpaneel. Deze zijn DIP-schakelbaar. Ze kunnen werken met XLR of 6.3 mm-stekkers voor gebalanceerde of ongebalanceerde signalen.

6.2. DIP-SCHAKELAARS

Micro/Lijningangen 1, 2 en 3 hebben 2 DIP-schakelaars op het achterpaneel om het ingangsniveau aan te passen en/of +48 W fantoomvoeding te activeren voor gebruik met condensatormicrofoons.

Stel het niveau correct in afhankelijk van het type aangesloten ingangsbron (microfoon of lijn).

Als de bron verbonden is met een condensatormicrofoon die fantoomvoeding nodig heeft, zorg er dan voor dat fantoomvoeding geactiveerd is voor dit kanaal.

Zorg ervoor dat je deze DIP-schakelaarinstellingen uitvoert terwijl de versterker uitgeschakeld is. Als je wijzigingen maakt terwijl de versterker ingeschakeld is, bestaat er een risico op luide knallen in het systeem en schade aan de luidsprekers.

6.3. PRIORITEIT- EN NOODGEVALLENACTIVERING

1. Mute input. Open circuit om de mute met de hoogste prioriteit te activeren en gesloten circuit om de versterker opnieuw in de normale bedrijfsstatus te zetten.
2. EMC-input. Dit is de EMC-audio-input met secundaire prioriteit.
3. Mic1-input
4. Compatibel met bureau omproepmicrofoon

6.4. SIGNAALINGANGEN EN -UITGANGEN

Sluit microfoons of lijnsignalen aan op Micro/Lijningangen 1, 2 en 3 met signaalkabels van goede kwaliteit. Een bron van stereo- of mono lijnniveau kan aangesloten worden op de AUX Kanaal 4-ingang op 2 RCA-connectoren.

Om de uitgang van een zone te controleren, kan een toewijsbare monitoruitgang aangesloten worden op een hoofdtelefoon met de 6.3 mm aansluiting op het voorpaneel of als lijnuitgang (bv. actieve luidsprekers) op de RCA-connectoren aan de achterzijde.

Elke zone-uitgang heeft een specifi eke RCA signaaluitgang op het achterpaneel, die aangesloten kan worden op de lijningangen van actieve luidsprekers of versterkers. Deze uitgangen zijn een aanvulling op de hieronder beschreven luidspreker-uitgangen.

Op het achterpaneel is er een antenne-ingang voorzien voor aansluiting op een buitenantenne voor DAB+/FM tuning.

Het achterpaneel is voorzien van bas en treble volumeregelaars om het geluid van de MIC en lijninfoersignalen aan te passen.

De MATAMP-2240 heeft afzonderlijke luidsprekeruitgangen voor elke zone, aangesloten met grote modulaire terminalstekkers. Elke stekker kan uit het achterpaneel verwijderd worden voor eenvoudige aansluiting van 2-zone luidsprekeruitgangen.

Elke zone-uitgang kan gebruikt worden om 100 V-line array luidsprekers of standaard lage impedantie luidsprekers aan te drijven. Deze twee confi guraties mogen niet gelijktijdig gebruikt worden, het is dus belangrijk om vooraf te beslissen welke gebruikt zal worden.

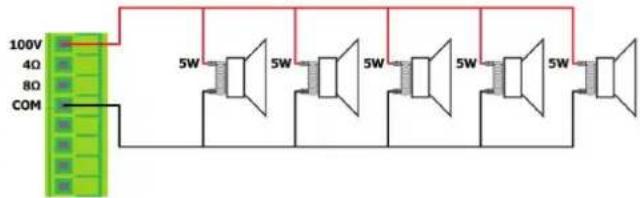

6.5. 100V LIJNSYSTEMEN

Sluit voor 100V luidsprekers de uitgang van de geselecteerde zone aan op de eerste luidspreker in de zone, met behulp van een dubbel geïsoleerde luidsprekerkabel, met een nominaal vermogen dat volstaat om de gehele output van de versterker te ondersteunen.

Sluit de "100V" uitgangsterminal van de geselecteerde zone aan op de positieve(+) aansluiting van de luidspreker en de "COM" uitgang op de negatieve (-) aansluiting van de luidspreker. Verbind de andere luidsprekers in parallel met de eerste luidspreker, waarbij alle positieve terminals op elkaar aangesloten zijn en alle negatieve terminals op elkaar aangesloten zijn, zoals hieronder weergegeven.

Een 100V line array luidsprekersysteem kan verschillende op elkaar aangesloten luidsprekers bevatten. De bepalende factor voor hoeveel luidsprekers gebruikt kunnen worden op een enkele versterker is het nominale vermogen. In de meeste gevallen is het aan te raden om zoveel luidsprekers als nodig aan te sluiten met een gecombineerd nominaal vermogen van niet meer dan 80% van het nominale vermogen van de versterker. De terminals van een luidspreker van 100V worden aangesloten via een transformator en, indien noodzakelijk, kan deze transformator worden 'afgetapt' voor verschillende nominale vermogens. Deze aftappingen kunnen gebruikt worden om het vermogen (en uitgangsvolume) van elke luidspreker in een zone aan te passen om het ideale totale systeemvermogen voor de output van die zone te behalen.

6.6. LAGE IMPEDANTIESYSTEMEN

Anderzijds kan elke zone-uitgang van de versterker een of meerdere luidsprekers met lage impedantie aansturen. Er is een optie voor 8-16Ω luidsprekeroutput voor elke zone om de minimumimpedantie te bepalen. Het is van cruciaal belang om de correcte outputterminal te selecteren als je kiest voor luidsprekers met een lage impedantie.

Sluit voor één enkele 8Ω-luidsprekers de positieve ("+" 8-16Ω) draad aan op de (+) luidsprekerterminal en de negatieve (-) luidsprekerdraad op de "COM"-versterkerterminals.

In beide gevallen moet de aangesloten belasting een gecombineerde impedantie hebben die niet lager is dan degene die aangegeven is op de terminal. Een lagere impedantie kan onherstelbare schade aan de versterker veroorzaken.

De aangesloten luidspreker(s) moet(en) ook een vermogen hebben dat een belasting toelaat tot de RMS van de zone-output. Een lager nominaal vermogen kan de luidsprekers beschadigen.

6.7. BETEKENIS VAN HET LED-SCHERM

[fi g 1, zone 1 & 2 display]

• C1-MP3 Module • C2-MIC1 / Lijn 1
• C3-MIC2 / Lijn 2 • C4-MIC3 / Lijn 3
• C5-AUX • C6-EMC
• C7-Lokale ingang • C8-Mute

Hoe werkt het

Wanneer alle aansluitingen op de versterker gemaakt zijn, draai je alle draaiknoppen omlaag en zet je de unit aan. De LED-lampjes lichten op.

Om te controleren of het systeem correct werkt, selecteer je een ingangsbron en een uitgangszone om te testen. In het volgende voorbeeld werd gekozen voor Micro/lijn1 en Zone 1 als uitgang.

• Druk op de Z1-knop op de MIC/Lijn 1-lijn. Als zone1 C2 weergeeft, betekent dat dat de MIC/Lijn 1 uitgang bedoeld is voor zone 1.
• Als je MP3 afspeelt, druk je op de Z1-knop op de MP3-lijn. Zone 1 ontvangt MP3-muziek en het zone 1 scherm geeft C1 aan.
• Als Zone 1 niet hoorbaar is vanop de MATAMP-2240 locatie, maak je als volgt gebruik van de Monitor-functie: druk op de Monitor-knop en sluit de hoofdtelefoon aan op de Monitor-uitgang.
• Zorg ervoor dat de Monitor-knop voor Micro/Lijn 1 ingedrukt is en luister door de hoofdtelefoon.
• Verhoog geleidelijk aan het geluid van de Monitor-controle en controleer de output op zone 1.

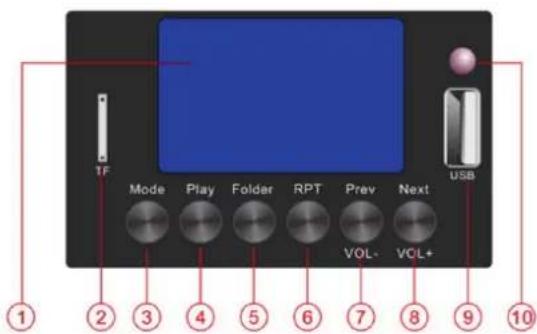

6.8. GEİNTEGREERDE MULTISOURCE AUDIOSPELER

De versterker is voorzien van een ingebouwde audiospeler, die bestuurd wordt met een Lcd-scherm met achtergrondverlichting en transportknoppen. Dit onderdeel geeft toegang tot een Bluetooth ^TM -ontvanger, FM/DAB+ radio tuner en een USB/SD audiospeler.

1. Next: volgende liedje Vol+: volume omhoog (lang indrukken)
2. USB
3. IR receiver

Om audio af te spelen van een smartphone, tablet of ander Bluetooth-apparaat, moet de ingebouwde Bluetooth-ontvanger gekoppeld worden met een toestel dat zich binnen bereik bevindt."

Om een apparaat te koppelen met de MATAMP-2240 Bluetooth-ontvanger, moet je in het Bluetooth-menu van het uitzendende toestel naar apparaten zoeken en koppelen met "MATAMP-2240" selecteren. Zodra de koppeling gemaakt is, geeft het MATAMP-2240 scherm aan dat de verbinding gemaakt is. Paswoord: 1111.

• Selecteer om verbinding te maken als audiotoestel en audiotracks af te spelen vanaf een smartphone of tablet (of gelijkaardig). De audio zou dan hoorbaar moeten zijn in het gekozen gebied.
• De "Prev" en "Next"-knoppen worden gebruikt om het uitgangsvolume van de audiospeler aan te passen.
• Druk op "Prev" en houd dit ingedrukt om het volume te verhogen of druk op "Next" en houd ingedrukt om het volume te verlagen.
• Als het uitzendende toestel buiten bereik is of de audiospeler-modus gewijzigd is, zal de verbinding stopgezet worden. Als je terug binnen bereik bent of de Bluetooth-modus terug actief is, zal de koppeling hersteld worden.
• Het kan nodig zijn om de verbinding opnieuw te selecteren als audiotoestel op het uitzendende toestel.

Om met de DAB+ tuner te werken is het noodzakelijk om de antenne aan te sluiten

1. Zet het toestel aan met de POWER-knop.
2. Druk herhaaldelijk op de MODE-knop tot DAB+ MODE op het display verschijnt.
3. Druk op de RPT button (niet ingedrukt houden) en begin naar zenders te zoeken
4. Controleer of de scan start, aan het einde worden de zenders die gevonden werden weergegeven in de rechterbovenhoek.

Met de Prev/V- e Next /V+-knoppen kun je de radiozender verzetten (snel drukken) of het volume aanpassen (ingedrukt houden)

6.11. FM-TUNER

Druk op de Mode (Modus)-knop om over te schakelen naar de FM-tuner functie. Voor een goede FM-entvangst, is het noodzakelijk om een externe antenne aan te sluiten op de Antenneconnector op het achterpaneel met een RF coaxkabel van goede kwaliteit en een F-connector aan het uiteinde. Druk op de Play-knop als er geen kanalen ingesteld zijn om automatisch instellen te starten. Er wordt dan gescand op beschikbare zenders en deze worden opgeslagen als kanalen in de FM-tuner. Om door de vooraf ingestelde zenders te bladeren, druk je op de Vorige of Volgende-knoppen.

6.12. USB/SD DRIVE

De audiospeler heeft ingangen voor een USB-stick of SD-kaart met standaard gecomprimeerde digitale audiobestanden. Door een van deze ingangen in te brengen, zal de speler automatisch overschakelen naar het afspelen van deze bronnen en op het display zal "MP3 mode" staan. Na het inbrengen van de USB-stick, start het afspelen automatisch. Je kunt gebruik maken van "Prev" of "NEXT" om het laatste of volgende liedje te kiezen en "REPT" om een of meerdere liedjes te herhalen.

1. TECHNISCHE SPECIFICATIES

Systeem 2 Zone Matrix Mengversterker
Uitgangsvermogen 2 x 240W
Frequentiebereik 60Hz-15kHz (+/-3dB)
Zones 2 zones 100V & 8-16 ohm
Ingang MIC/Line 1-3 2.5mV,	gebalanceerde combo XLR met selecteerbare 48V fantoom voeding
	Line 1 & EMC ingang 250 mV, RCA
	Mute (open = mute)
	2 x RJ45 poorten voor optionele WP-2240 en MIC-2240
Uitgang	Line out RCA (0.775 0dBV)
Ingebouwde bron	DAB+ / FM / Bluetooth / USB / micro SD
Beveiliging	overspanning, temperatuur, clipping en kortsluiting
Voeding	AC 230V, 50-60Hz
Stroomverbruik	600W (max)
Afmetingen	88 x 484 x 405 mm
Gewicht	9,6 kg

MIC-2240

EXTERNE MICROFOON

De MIC-2240 is een microfoon voor omroepstations om aankondigingen te doen in geselecteerde zones. Deze kan aangesloten worden op versterkers van de MATAMP-2240 serie.

- De 3 zoneknoppen bieden een gebruiksvriendelijke controle-interface om omroepen uit te zenden naar zones, een algemene (ALL) en één voor elke zone (1 tot 2)

TALK-knop om te spreken

Volumecontrole

- Verbindingen

RJ-45 om aan te sluiten op MATAMP-2240 versterkers

INDICATORS

• Stroom, Signaal (modulatie), Bezig (Busy)

LED-display zichtbaar wanneer de schakelaar van een of meerdere zones ingedrukt is

SPECIFICATIES

• Communicatie via CAT6 kabel tot 200m
- Directe voeding van de matrixcontroller
- Uitzenden per zone of in alle zones via 2 luidsprekers
- Tot 8 microfoons die gelijktijdig werken in een lusverbinding.

WP-2240

MUURPANEEL

De WP-2240 is een paneel voor wandmontage dat kan worden gebruikt om één van de bronnen van de MATAMP-2240 te selecteren en te bedienen. Het biedt lokaal ook Bluetooth aan (BT naam: LOCAL - BT paswoord: 2018).

Het kan worden aangesloten op de MATAMP-2240 versterker en de MIC-2240 microfoon.

1. Bronkeuze (pijltje ↑)
2. Bluetooth

3. Bronkeuze (pijltje ↓)

4. Display

5. Volume -
6. Volume +

SPECIFICATIES

• Communicatie via CAT6 kabel tot 200 m
• Directe voeding vanaf de versterker
• Keuze audiobron en volumecontrole
• Capaciteit van 6 units voor elke matrixcontroller
  • WP-2240 Bluetooth Naam: LOCAL, Paswoord: 2018

GARANTIE VOORWAARDEN

2 jaar garantie vanaf aankoopdatum. De garantie beperkt zich tot herstelling of omruiling van het defecte materiaal voor zover het defect een gevolg is van normaal gebruik en het toestel niet werd beschadigd. Artsound is niet verantwoordelijk voor eventuele andere kosten die uit het defect voortvloeien. (bvb. transport) Voor details verwijzen we naar de algemene verkoopsvoorwaarden.

Dit product draagt het selectieve sorteersymbool voor afgedankte elektrische en elektronische apparatuur (AEEA). Dit betekent dat dit product moet worden behandeld in overeenstemming met de Europese Richtlijn

2002/96/EC om te worden gerecycled of gedemonteerd om de impact op het milieu te minimaliseren. Voor meer informatie kunt u contact opnemen met uw lokale of regionale autoriteiten.

CE Ik, House Of Music NV, verklaar hierbij dat het type van radio-uitrusting ARTSOUND voldoet aan de vereisten van Richtlijn 2014/53/EU. De volledige tekst van de EU Conformiteitsverklaring is terug te vinden op het volgende internetadres: http://www.artsound.be/en/support/downloads

Disclaimer: Alle handelsmerken zijn het eigendom van hun respectievelijke eigenaars. Alle specifi caties en informatie zijn onderworpen aan wijzigingen zonder verdere kennisgeving. Kleine variaties en verschillen tussen de geprinte foto's en het product zelf zijn mogelijk omwille van productverbetering. House Of Music NV - Legen Heirweg 23D, B-9890 Gavere
