GEBRUIKSAANWIJZING R3 Artsound

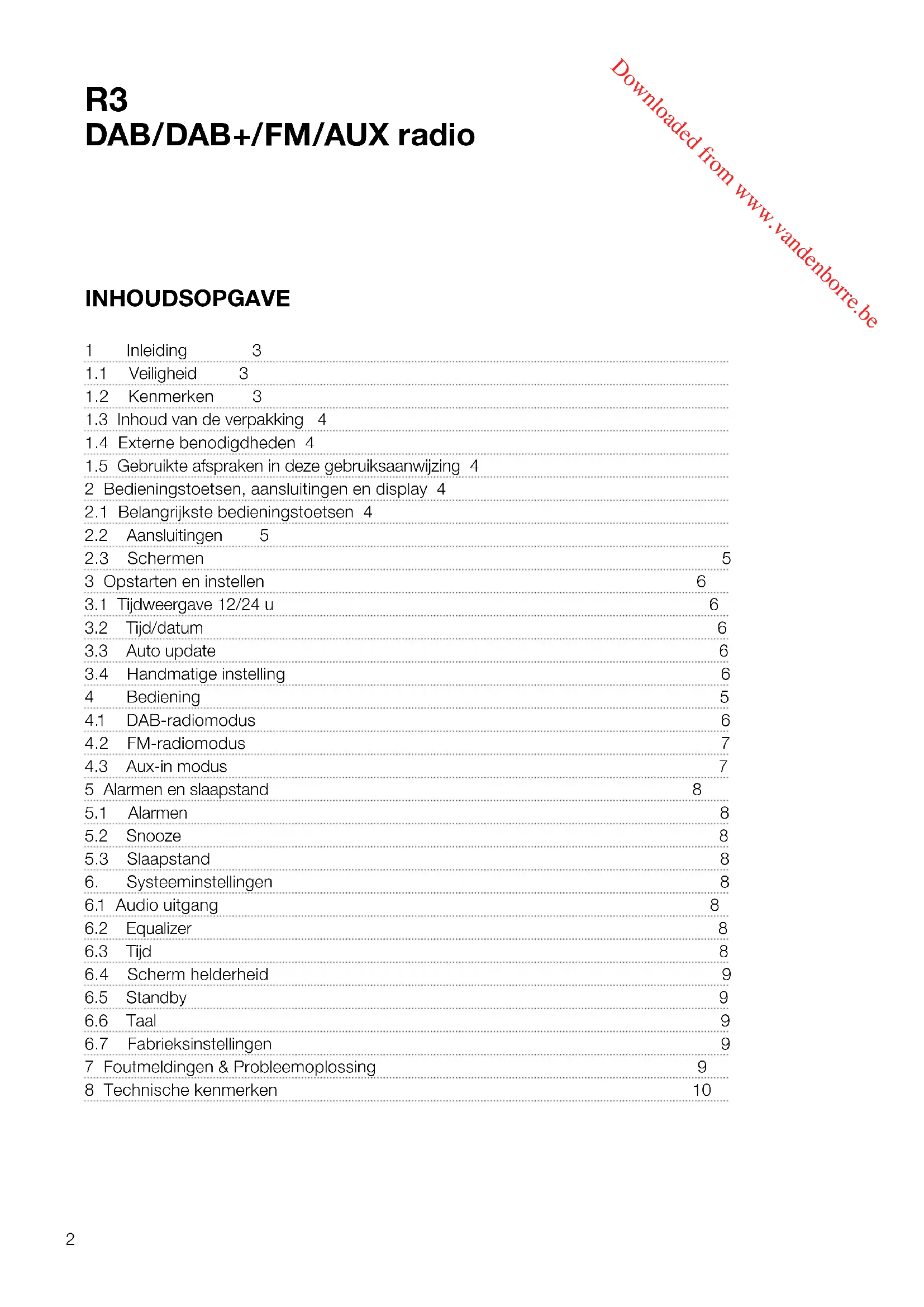

1 Inleiding 3
1.1 Veiligung 3
1.2 Kenmerken 3
1.3 Inhoud van de verpakking 4
1.4 Externe benodigdheden 4
1.5 Gebruikte aftspraken in deze gebruiksaanwijzing 4
2 Bedieningstoetsen, aansluitingen en display 4
2.1 Belangrijkste bedieningstoetsen 4
2.2 Aansluitingen 5
2.3 Schermen 5
3Opstarten en instellen 6
3.1 Tijdweergave 12/24 u 6
3.2 Tijd/datum 6
3.3 Auto update 6
3.4 Handmatige instelling 6
4 Bediening 5
4.1 DAB-radiomodus 6
4.2 FM-radiomodus 7
4.3 Aux-in modus 7
5 Alarmen en slapstand 8
5.1 Alarmen 8
5.2 Snooze 8
5.3 Slaapstand 8
6. Systeeminstallingen 8
6.1 Audio uitgang 8
6.2 Equalizer 8
6.3 Tijd 8
6.4 Scherm helderheid 9
6.5 Standby 9
6.6 Taal 9
6.7 Fabrieksinstellungen 9
7 Foutmeldingen & Probleemoplossing 9
8 Technische kenmerken 10

1 Inleiding

1.1 Veiligheidsinstructies

Bewaar deze gebruiksaanwijzing voor later gebruik.

WAARSCHUWING: Om het risico op brand en elektrische schokken te vermijden, mag dit apparaat Niet worden blootgesteld aan regen of vocht. Het apparaat mag Niet worden blootgesteld aan druppels of spatwater en er mogen geen met vloeistof bevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
WAARSCHUWING: De directe plug-in adapter wordt gebruikt om het toestel uit te schakelen en moet steeds vlot bedienbaar blijven.

ATTENTION: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVIRM

• Een blinksemflits met een pijl in een drihoek waarschuwt de gebruiker voor de aanwezigheid van Niet-geisoleerde, gevaarlijke spanning in de behuizing van het product, die hoog genoeg kan zijn om brand of elektrische schokken te veroorzaken.
• Waarschuwing: Om het risico op elektrische schokken te beperken, mag het deksel (of dechterplaat) Niet worden verwijderd; binnenin zitten geen onderdelen die de gebruiker zich kan repareren. Laat reparations over aan bevoegde Personen.
• Het uitroepteken in een gegelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de meegeleverde documentatione.

Correct weggooien van het product. Dit pool wijst erop dat het product in de EU met het huisafval mag worden weggegooid. mogelijkke schade aan het milieu of aan de selijke gezondheid als gevolg van ongerolerde afvalverwijdering te voorkomen, t het apparaat op een verantwoorde manierordon gerecycleerd om het duurzaam gebruik van materiele hulpbronnen te bevoren. Om uw gebruikte apparaat in te leveren, ve gebruik te makeen van het inlever- en amelsysteme of contact op te nemen met winkelier bij wie u het product hebt aangent. Hij kan het product wegbrengen voor een nuveilige recyclage.
- Correct weggooien van het product. Dit symbol wijst erop dat het product in de EU Niet met het huisafval mag worden weggegooid. Om möglich schade aan het milieu of aan de menselijk gezondheid als gevolg van onge-controllede afvalverwijdering te voorkomen, dient het apparaat op een verantwoorde manier te worden gerecycleerd om het duurzaam hergebruik van materiaèle hulpbronnen te bevorderen. Om uw gebruekte apparaat in te leveren, gelieve gebruik te makeen van het inlever- en verzamelsysteme of contact op te nemen met de winkelier bij wie u het product hebt aangekocht. Hij kan het product wegbrengen voor een milieuveilige recyclage.
- Plaats geen open vlammen, zoals brandende kaarsen, op of in de buurt van het apparaat.
WAARSCHUWING: Er bestaat gevaar op ontploffing als de batterij Niet correct worden

vervangen. Vervang enkel door een batterij van hetzelfde of gelijkwaardig type.

WAARSCHUWING: De batterij (batterij, batterijen of batterijpack) mag Niet worden blootgesteld aan extreme但它, zoals zortlicht, vuur of dergelijkeeer.
- Gebruik dit product Niet in de buurt van water of vocht.
- Gebruik enkel een droge doek om het appardat schoon te make.
- Haal de stekker van het apparatusaat uit het stopcontact voor u het schoonmaakt.
- Plaats het apparaat op een stevig oppervlak.
- Plaats het apparaat Niet in een gesloten boekenkast of een kast zonder voldoende ventilatie.
- Installee het apparaat Niet in de buurt van warmtebronnen als radiators, kachelroosters, fornuizen of andere apparaten die warmte produceren.
- Zorg ervoor dat nicht op het stroomsnoer kan worden getrapt of dat het nicht gekneld kan raken, vooral bij de verdeelstekkers en deplaatsen waar het snoer uit het apparaat komt.
- Service of reparatie is vereist wonneer het toestel beschadigd is. Probeer het apparaat Niet zich te repareren. Het openen of verwijderen van de af dekplaten kan u blootstellen aan gevaarlijk hoge spanningen of andere gezaren. Neem contact op met de fabrikant om te worden doorverwezen maar een erkend servicecenter bij u in de buurt.
- Om het risico op brand of elektrische schokken te voorkomen, dient u overbelasting van wandstopcontacten of stekkerdozen te vermiiden.
- Zorg ervoor dat er geen voorwerpen of vloeistoffen in het apparaatterechtkomen.
- Gebruik geschikte stroombronnen. Sluit het apparaat op een geschikte stroombron aan, zoals wordt omschreiben in de bedieningsinstructies of aangegeven op het apparaat.

1.2 Kenmerken

In deze handleiding worden het gebruik omschreiben van de R3, een geperfectioneerd maar gebruiksvriendelijk audiosystem dat over de volgende modi beschikt:

• DAB/DAB+ digitale radio met een ruime keuze aan openbaar toegankelijkke zenders en geluid van digitale kwaliteit
  FM met RDS (Radio Data System)
• AUX IN voor externe muziekbronnen, zoals mp3-spelers

De R3 beschibt daarnaast over de volgende functionaliteiten:

• Groot TFT-kleurendisplay voor een eenvoudige bediening en een duidelijke weergave van de

informatie

Klok met auto-updatemogelijkheid en tweet aparte alarmen
- Slaap- en sluimerstand
- Meerdere talen

1.3 Inhoud van de verpakking

In de verpakking vindt u de volgende onderdelen:

1 R3 apparatus
- 1 DC-stroomadapter van 9V 1,5 A & batterij
7,4V/2200mAh ingebouwd
- 1 gebruiksaanwijizing

1.4 Externe benodigdheden

Om de R3 te bedieren, waar de volgende externe benodigdheden vereist:

• Een stroombron (netstroom van 100-240 V)
• Een externe audiobron (voor de AUX IN-modus)

1.5 Gebruikte aftspraken in deze gebruiksaanwijzing

Knop (druk) op een fysiieke knop op het keypad Optie (selecteer een) optie in het menu op het display
Naam Menu, scherm of een andere naam

2 Bedieningstoetsen, aansluitingen en display

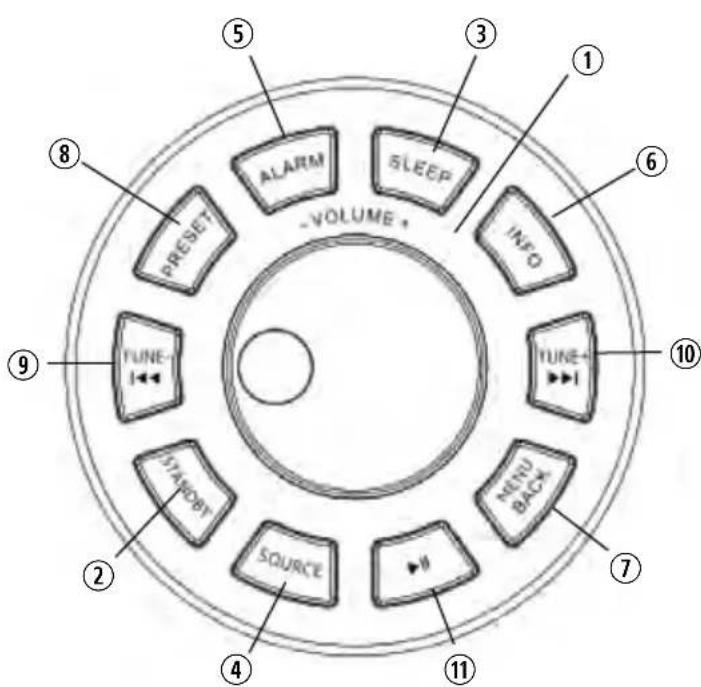

2.1 Belangrijkste bedieningstoetsen

1. TUNE/SELECT/VOLUME/MUTE/SNOOZE:

Draai hieraan om doeir een menu of zenderlijst te bladeren. De gekozen optie wordt 'omge -keerd' weergegeven (donkere tekens gegen een witte achtergrond). Druk op de knop om te selecteren. Draai tijdens het afspelen aan de knop om het volume te verhogen of te verla -gen. Druk tijdens het afspelen op de knop om de muziek te dempen. Druk wanner het alarm afgaat op de knop om de sluimerstand ged -rende een vooraf ingestelde duur te activeren.

1. STANDBY: Schakel de stand-bymodus in of keer ernaar terug (weergave van klok en datum) of annuleer de slap- of alarmfunctie.
2. SLEEP: Druk tijdens het afspelen op SLEEP; de R3 keert dan na een vooraf ingestelde duur terug maar de stand-bymodus.
3. SOURCE: Druk hierop om de verschillende modi te selecteren: DAB, FM, Aux.
4. ALARM: Als u op Alarm drukt, worden op het scherm Alarm 1 en Alarm 2 weergegeven; draai verrolgens aan de knop SELECT en druk op deze knop om alarm 1 of alarm 2 te selectoren om in te stellen.
5. INFO: Bekijkmeer informatie over de huidige zender of het huidige nummer.Druk nogmaals op de knop om verdere informatieschermen wee ter geven en om vervolgens terug te keren aan het normale scherm van de huidige zender of het huidige nummer.
6. BACK/MENU: BACK: Terugkeren waar het vorige scherm; In de afspeelmodus kan deze knop gebruikt worden om terug te keren waar de vorige afspeellijst of zenderlijst; MENU: geeft het menu voor de huidige modus weeR. Druk nogmaals op de knop om het scherm van de huidige zender of het huidige nummer wee tergeven.
7. PRESET: Druk hierop om uw favoriete zen-ders op te slaan (maximum 10); druk hierop om de favoriete zender te selecteren of een opgeslagen zender op te roepen.
8. TUNE-: Tune:- Druk hierop om in de FM- of DAB-modus de volgende zender te selecteren; houd in de FM-modus de knop Tune- 2 seconden ingedrukt om automatisch te zoekenaar zen -ders.
9. TUNE+/ : Druk hierop om in de FM- of DAB-modus de volgende zender te selecteren; houd in de FM-modus de knop Tune+ 2 seconden ingedrukt om automatisch maar zenders te zoeken.
10. II : Druk hierop om een volledige scan uit te voeren.

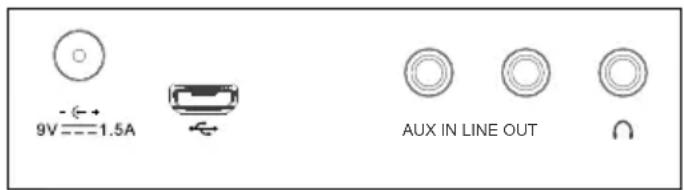

2.2 Aansluitingen aan dechterkant

Zoals hieronder worden afgebeeld, zich er aan de achterkant verschillende aansluitingen. Van links maar rechts:

DC-stroomingang (9 V)
- Mini USB voor software update
- AUX IN (voor de aansluiting van externe media, zoals een iPod)
- Lijnuitgang (voord de aansluiting van een externe versterker)
- Hoofdtelefoonuitgang.

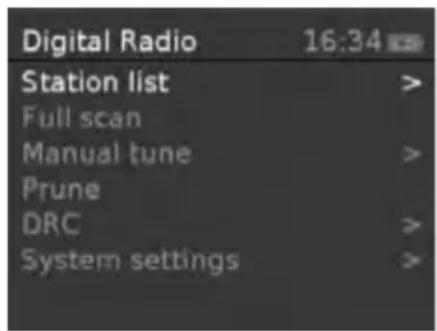

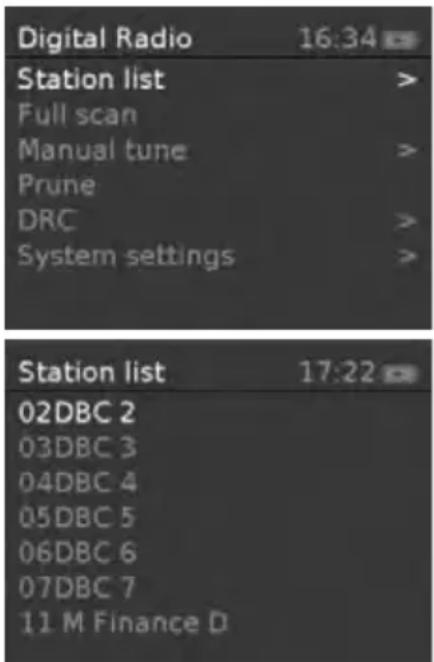

2.3 Schermen

Het display geeft verschillende menu's, dialoogvensters en schermen weeR, zoals hieronder omschreiben.

Er zijn in princez es types van schermen:

• Stand-by (klok)
• Splash-schemm (modus)
• Scherm Now playing
• Dialogoagschemen
• Fout- of informatieschemr
• Menuschemen

Als de tekst te lang is voor het scherm, ziet u het eerste deel en verwolgens loopt de tekst na eenaar seconden door zodate u alles kut lezen. Op het stand-byschem worden de tijd, de datum en de eventuele actieve alarmtijden weergegeven. Naarmate u door de afspeelmodi bladert via SOURCE, geeft de R3 voor elke modus een scherm wee. Na een seonde opent de R3 de geselecteerde modus en tracht de LAST ste zender of het LAST ste nummer af te spelen die in deze modus werd beluisterd. Is dit Niet maybeik, dan tracht de R3 verbinding te makeen met de geselecteerde bron, door te zoeken aan zenders of netwerken, of door maar invoer van de gebruiker te vragen.

Op de Now Playing-schermen worden informatie weergegeven over de audiobron en het nummer dat worden afgespeeld (voor zover beschikbaar).

Dialoguechnen worden weergegeven om het de gebruiker toe te lately instelleningen te wijzigen.

Fout- en informatieschermen geben enkele seconden lang specifiek meldingen wee er en gaan cervolgens automatisch overaar een ander scherm.

De R3 heeft in principe drie soorten menu's. Gebruik de Select-knop om door de opties te bladeren en opties te selecteren. Een schuifbalk rechts op het scherm geeft aan of er nog meer opties be -schikbaar zich boven of onder de zichtbare opties. Elke modus heeft een Modusmenu, met specifieke opties voor die modus. Zo heeft het FM-modusmenu bijvoorbeeld slechts twee opties: Scan setting en Audio setting

Daarnaast heeft elk modusmenu twee eindhovenies: Systems settings > en Main Menu >. '>' wijst erop dat er in volgende menu nog meer opties+zijn. In System settings heb u toegang tot de systeeminstellingen en informatie over onder meer de tijd, de taal en de software-updates.

Menu's met meer opties dan op een scherm passen, hebben een schuifbalk aan de rechterkant. In Main menu hebt u toegang tot alle modi, plus de slaap- en timerfuncties.

Bepaalde menu's, zoals Systems settings, hebben meerdere submenu's.

3 Opstarten en instellen

De R3 is eenvoudig te gebruiken. Om de DAB- of FM-radio te beluisteren, hebt u alleen een stroombron nodig (netstroom van 100 tot 240 V);

Verschuif de knop awhile de batterij voor het eerste gebruik om deze te activeren.

3.1 Tijdweergave 12/24 u

Om te schakelen:tussen het 12- en het 24 -uurformaat,selecteert u Set 12/24 uur en verrolgens uw voorkeur.

3.2 Tijd/datum

De tijd en de datum können handmatig of automatisch worden ingesteld.

3.3 Auto-update

Auto-update werkt met data die via DAB, FM of het internet worden verstuurd. De klok worden alleen bijgewerkt in de overeenkomstige modus; u selecteert dus best een modus die u vaak gebruikt.

3.4 Handmatige instelling

Als u No update instelt, vraagt de wizard u nu om de tijd en de datum handmatig in te stellen. De datum en de tijd worden weergegeven als dd-mm-iii en uu:mm AM/PM, waar bij de eerste Waarde, dd, actief is (knippert).

4 Bediening

4.1 DAB-radiomodus

In de DAB-radiomodus(Int)int, de DAB/DAB+en informatiebekijken over de zender,de stream en het nummer dat wordt afgespeeld. Om de DAB-modus te openen,drukt u op Mode tot op het display DAB RADIO wordt afgebeeld,of selecteert u Menu Main Menu > DAB

4.1.1 Zenders zoeken

Wanneer u voor het eerst de DAB-radiomodus selekteert of de zenderlijst leeg is, voert de R3 automatisch een volledige scan uit om te zien welke zenders beschikbaar zijn. Het kan zich dat u ook een scan handmatig moet opstarten om de zender lijst te updaten. Hiervoor zich verzollende redenen:

• De beschikbare zenders veränderen auf en toe.

• Als de ontvangstijdens de eerste scan Niet goed was (bijvoorbeeld omdat e antennne nicht was uitgetrokken), kan dit resulteren in een lege of onvolledige zenderlijst.

• Als u bepaalde zenders Niet goed ontvangt (haperend geluid), wenst u wellicht enkel zenders met een goede signalsterkte in de lijst te zetten.

Om een scan handmatig te starten, selekteert u Menu > Full Scan.

Van zodra de scan voltooid is, beeldt de radio een lijst van de beschikbare zenders af.

Om zenders te verwijderen die in de lijst staar maar Niet beschikkaar zijn, selecteert u Menu Prune invalid.

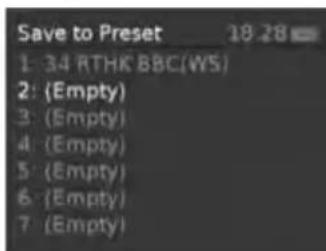

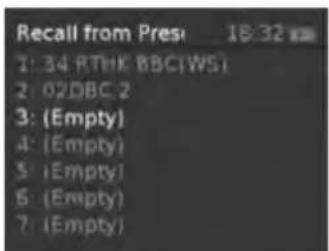

4.1.2 Voorkeuzenders

De R3 heeft 10 voorkeuzegers voor DAB. Om een voorkeuzestation op te slaan, houd de Preset knop ingedrukt totdat een lijst genummerd 1 tot 10 verschijnt dewelke als "empty" of met een station naam staan aangeduid. Kies met de Select knop een nummer en druk de knop in om het huidig station op te slaan.

Om een voorkeuzezender te selecteren, houdt u Preset kort ingedrukt en selecteert u een van de voorkeuzezenders in de zenderlijst.

4.1.3 Handmatige afstemming

Naast de "scan" methode kan men ook handmatig afstemmen op een bepaald kanaal/frequentie.

Druk Menu > manual> scroll met Select > druk Select op te kiezen.

Het display toont een indicatie van de signalsterkte van de geselecteerde frequente.

Wijzigingen van de antennne positie zijn waar te nemen door een veranderende ontvangststerkte.

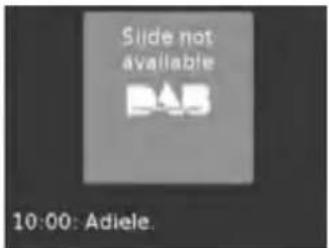

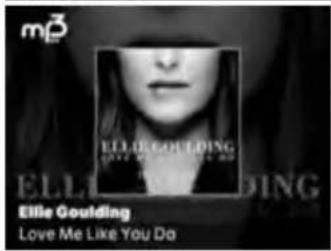

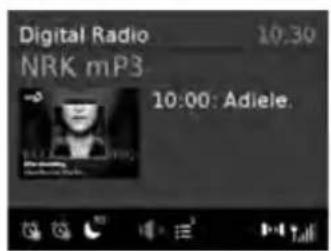

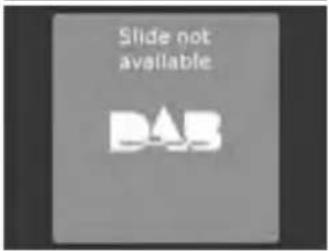

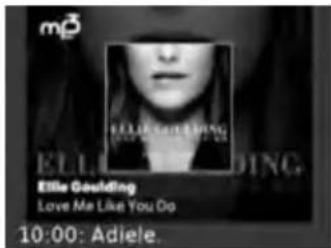

4.1.4 Informatie over de huidige weergave

Tijdens het afspelen van een stream, geeft het scherm de naam en de DLS-informatie (Dynamic Label Segment) ervan waar die door de zender worden meegezonden, met realtime-informatie

zoals de naam van het programme, de titel van het nummer en de contactgegevens.

Ommeer informatiete zien,druktuopInfo.

Tellens u op Info drukt, worden andere informatatie afgebeeld: DLS-tekst, type van programma, naam ensemble/frequentie/signalsterkte/foutniveau, bitrate/codec/kanalen en de datum van vandaag.

Met deze functie{kunnen radio's het dynamisch bereik van de uitgaande audiostream comprimeren zodate het volume van zachte klanken worden verhoogd en dat van luide klanken worden gedempt. Dit kan nuttig zich als uaar muziek luistert met een hoog dynamisch bereik in een lawaaierige omgeving (bijvoorbeeld, klassieke muziek in de keuken).

Om de DRC van de R3 aan te passen, selecteert u Menu > DRC en verwolgens DRC high, DRC low of DRC off.

Opmerking: De DRC-instelling van de R3 heeft geen invloed als de uitzending geen DRC-informatie bevat.

4.2. FM-radiomodus

In de FM-radiomoduskestu de analoge radiozendersuit de FM-band ontvangen alsook RDS-informatie (Radio Data System)bekijken over de zender en hetprogramma (indien uit gezonden). Druk op Mode tot op het display FM Radio wordt afgebeeld.

4.2.1 Zenders selecteren

Om een zender te vinden, ocht u op Select. De weergave van de frequencies neemt toe naarmate de R3 de FM-band aftast. Ukunt ook maar omhoog ofaar omaaag zoeken door ge knoppen >> of << ingedrukt te houden of handmatig de frequentie bij te stellen door er kort op te drukken of door aan de Select-knop te draaien.

4.2.2 Voorkeuzegers

De R3 heeft 10 presets voor FM welke op bezelfdemanier werken als de DAB presets. (4.1.3)

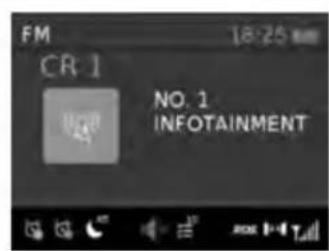

4.2.3 Informatie over de huidige weergave

Tijdens het afspelen van een FM-zender, worden op het scherm een van de twee volgende datasets afgebeeld:

• Als er RDS-informatie beschikbaar is, worden standaard de naam van de dienst weergegeven (de zendernaam). U(Intert) door de overige RDS-informatie heb den bladeren door op Info te drukken. Telkens u op Info drukt, worden andere informatie afgebeeld: RDS-radiotekst, RDS-programmatype, frequen-tie en de datum van vandaag.
• Als er geen RDS-informatie beschikkaar is, worden de huidige ingestelde freiagentie afgebeeld.

4.2.4 Installingen

Scaninstallingen

De FM-scans stoppen standard bijijdere beschikbare zender. Dit kan resulteren in een zwakke signaal-ruisverhouding (geruis) bij zwakke zenders. Om de scaninstelleningen zodanig aan te passen dat enkel bij sterke zenders worden gestopt, selecteert u Menu > Scan setting > Strong stations only? > Yes.

Audio-installingen

Standaard worden alle zenders in stereo weergegeven. Bij zwakke zenders kan dit resulteren in een zwakke signaal-ruisververhouding (geruis). Om zwakke zenders in mono af te spelen, selecteert u Menu > Audio setting > Forced mono

4.3 AUX IN-modus

In AUX IN-modus wordt audio van een externe bron afgespeeld, zoals een mp3-speler. Om audio af te spelen in AUX IN-modus:

1. Sluit u de externe audiobron aan op de AUX IN-stereoansluiting van 3,5 mm.
2. Drukt u op Source totdat op het display AUX In wordt afgebeeld.
3. Past u het volume van de R3 aan (en, zo nodig, van de audiobron).

4.4. Afgespeelde informatatie

Bij selectie van Aux In wordt op het scherm Aux In samen met de datum afgebeeld.

5 Alarmen en slaapstand

Naast een klok/calender, beschikt de R3 ook over twee veelzijdige wekkers met snooze functie, en een slaapstand om het systeme na een ingestelde tijd uit te schakelen. Elk alarm kan zodanig worden ingesteld dat het in een bepaalde modus start.

5.1 Alarmen

Om een alarm in te stellen of aan te passen, drukt u op Alarm.

Selecteer het alarmnummer (1 of 2) en stel de volgende parameters in:

Om de nouvelle instillingen te activeren, rolt u maar omlaag af en selecteert u Save. Op het scherm worden de actieve alarmen afgebeeld met een ICOontje onderaan links.

5.2 Snooze

Op de ingesteldeijd zal het alarm afgaan. Om het alarm tijdelijk te stoppen, drukt u op Snooze. U kunt de snooze-periode zo nodig aanpassen met de Select-knop. De radiokeert gedurende de ingestelde periode terug maar stand-by en het icoontje van het tijdelijk stopgezette alarm knippert.

5.3 Slaapstand

Om de slaaptimer in te stellen drukt u op Sleep. U kiest uit sleep OFF, 15/30/45/60/90/120 Van zodra u een slaapperiode hebt geselecteerd, keert het systeem terug maar het hoofdmenu. De resterendeijd worden aangeduid, na deze vrij发展格局 de radio over in Standby.

6 Systeminstallingen

Selecteer Menu > System Settings >, kies verwolgens een van onderstaande opties:

Navigeer via de Select knop - Back -That u terug-keren maar het vorige menupunt. Menu brengt u terug maar het hoofdschem.

6.1 Audiouitgang

Optie om direct te luisteren maar de ingebouwde luidspreker (Speakers) of via de SPDIF uitgang op dechterzijde (SPDIF).

6.2 Equalizer

Een aantal vaste preset en een My Equaliser optie dewelke eigien instellenen toelaat.My EQ... I Normal | Classic | Jazz | Pop | Rock | Speech

6.2.1 My EQ...

Deijd en datum können handmatig of automatisch aangepast. Met auto-update wordenijd en datum gesynchroniseerd met nationaluitgestuurde signalen over DAB en FM.

Het formaat voor datum enijd+kunnen ingesteld. Hetijd menu omvat volgende opties:

• Set Time/Date zie onder
• Auto update - Update from Any | Update from DAB | Update from FM | No Update
• Set 12/24 hour - 12 | 24
• Set date format - dd-mm-yyyy | mm-dd-yyyy.

Set time/date

Deze optie LAST u handmatig datum en tijd instellen. Wijzig de waarde via de Select knop en druk om te bevestigen. De volgende waarde begint te knipperen.

6.4 Scherm holderheid

Het scherm van de R3 heeft 3 instelbare hellderheidsniveauaus en instelbare timeout. Er zijn 3instellenen möglichk:

Na een bepaalde vrijd gaat de R3 over in standby.

6.6 Taal

De taal voor het keuzemenu kan ingesteld in: Engels | Frans | Duits | Italiaans

6.7 Terugstellenaar fabriekswaarden

Bij een terugstellingaar fabriekswaarden worden alle gebruikersinstellenen aan de standaardwaarden teruggezet. De instellenen voorijd/datum en voorkeuzegers aan dus verloren.

Om het apparaat terug te stellen waar de fabriekswaarden, selecteert u Factory reset > Proceed ≥ Yes.

7 Probleemoplossing en foutmeldingen

7.1 Foutmeldingen

Boodschap Omschrijving
	DAB mode
Service not available Geen DAB ontvangst
Signal error Het DAB signalaal werk onderbroken
No DAB Station Het station worsd Niet gezonden.
(No Name) Het huidige station maar geen naam zich.
No stations found Geen DAB stations beschikbaar – check Antenne
	FM mode
No RadioText Geen RDS beschikbaar voor dit station
No PTY Geen PTY programme type info beschikbaar.
	Algemene boodschappen
Update failed Software upgrade nicht gelukt
Time is not set Er werk geen tijd ingesteld
Time Not saved Aangepaste tijdwerk nicht bewaard
Alarm Not saved	Alarmwerk Niet bewaard
Invalid Date	Geen geldige datum ingevoerd

7.2 Probleemoplossing

Probleem Oorzaak	Oplossingen
FM: ruis DAB: storing Verplaats cut-out Herscan de stations	Zwakke signalsterkte Check/verplaats de radio de radio stations	e antenne
		Check voor DAB/DAB+ de lokale dekkingsgraad voor deze technologie.
DAB: ‘No stations Zwakke signalsterkte Herscan de stations
available' message

(om de batterij te laden dient u möglichk de schakelaar in het batterijvak op On te zetten. Zet de schakelaar op OFF als u de batterij lange&tiet nicht gebruikt). De batterij kan worden opgeladen wonneer de radio op netstroom is aangesloten en de schakelaar op ON staat.

De technische kenmerken können zonder voorbericht worden gewijzigd.

R3 Radio DAB/DAB+/FM/AUX

TABLE DES MATIÈRES

Ontdek het volledige ArtSound aanbod op www.artsound.be
