Cykling P14 Touchscreen - Vélo d'appartement Skandika - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo d'appartement avec écran tactile
Marque	Skandika
Modèle	Cykling P14 Touchscreen
Utilisation	Domestique, usage intérieur
Poids utilisateur max	150 kg
Catégorie	HA (non adapté aux applications thérapeutiques)
Écran	Écran tactile couleur, affichage Android
Résistance	32 niveaux, réglage électromagnétique
Programmes d'entraînement	Quick Start, Fitness Test, User Program, Goal, HRC, Watt Mode, 32 programmes préréglés
Connexions	Bluetooth 2.4 GHz, WiFi, prise casque/speaker Bluetooth
Alimentation	Bloc d'alimentation secteur (220-240 V)
Capteurs de fréquence cardiaque	Capteurs manuels sur poignées + compatible ceinture thoracique Bluetooth
Accessoires inclus	Selle réglable, pédales gauche/droite, porte-bidon, outils de montage
Sécurité	Arrêt automatique en cas d'absence de mouvement, verrouillage enfant (mot de passe)
Nettoyage	Chiffon doux et détergent doux, éviter les produits abrasifs
Garantie	24 mois, pièces défectueuses de fabrication
Service client	MAX Trader GmbH, Allemagne ([e-mail])
Pièces détachées	Liste de pièces fournie dans la notice (93 pièces)
Mise à jour logicielle	Via clé USB, mise à jour du firmware et de l'APK
Compatibilité application	Kinomap (Bluetooth)

FOIRE AUX QUESTIONS - Cykling P14 Touchscreen Skandika

Comment assembler le vélo Cykling P14 Touchscreen ?

Suivez les étapes 1 à 6 du manuel : fixez les pieds avant et arrière, montez les pédales (gauche L, droite R), connectez les câbles de l'écran, fixez le support de guidon, installez la selle et ajustez la hauteur. Utilisez les outils fournis. Vérifiez que toutes les vis sont bien serrées avant utilisation.

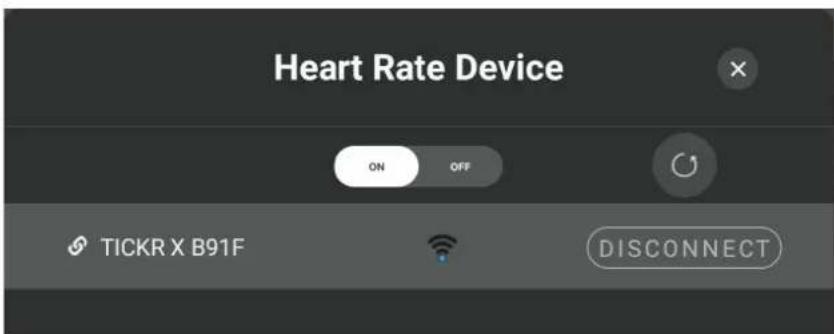

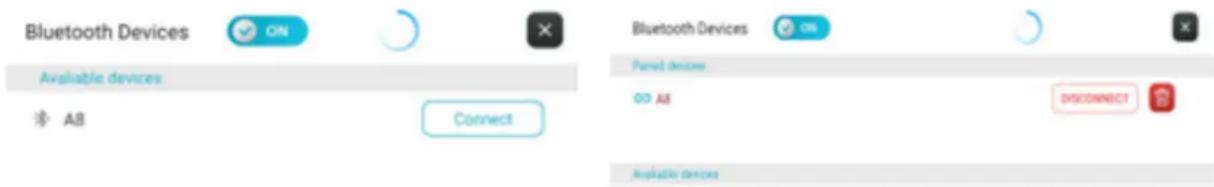

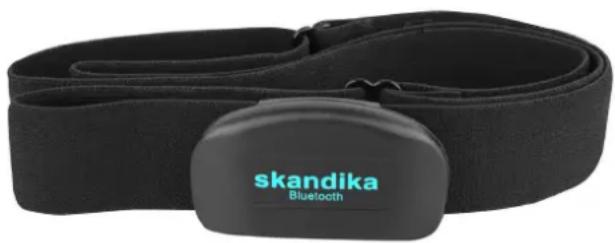

Comment connecter ma ceinture thoracique Bluetooth ?

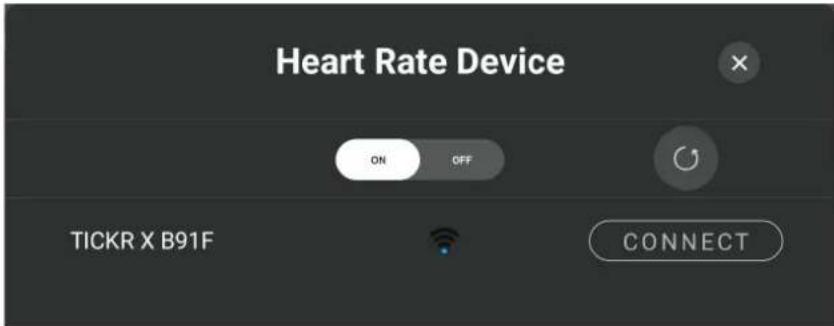

Dans le menu Heart Rate des réglages, activez le Bluetooth. Placez la ceinture thoracique Skandika (pile CR2032 incluse) près du vélo. Appuyez sur Connect dès que le capteur apparaît. Les électrodes doivent être humidifiées pour un bon contact.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le bloc d'alimentation est branché à la prise secteur et au vélo (prise 14). Essayez de débrancher et rebrancher après 2 minutes. Si le problème persiste, vérifiez les connexions des câbles 24 et 93. Contactez le service client si nécessaire.

Comment régler la résistance ?

Tournez le bouton physique dans le sens horaire pour augmenter la résistance (niveau 1 à 32) ou antihoraire pour la diminuer. Vous pouvez aussi utiliser les touches Level + et Level - sur l'écran tactile pendant l'entraînement.

Quels sont les programmes d'entraînement disponibles ?

Le vélo propose 7 modes principaux : Quick Start (démarrage rapide), Fitness Test, User Program (4 profils personnalisables), Goal (temps, distance ou calories), HRC (contrôle du rythme cardiaque), Watt Mode et Program (32 profils prédéfinis).

Comment utiliser l'application Kinomap ?

Téléchargez Kinomap Fitness sur votre smartphone. Activez Bluetooth sur le vélo via les réglages. Ouvrez l'application, connectez-vous et ajoutez l'appareil. Choisissez une vidéo et appuyez sur Start. La résistance s'adapte automatiquement au terrain.

Que faire en cas de bruit anormal ou d'oscillation ?

Vérifiez que toutes les vis sont bien serrées. Assurez-vous que le vélo est de niveau : ajustez les pieds réglables (8) sous les stabilisateurs. Si le bruit persiste, arrêtez l'utilisation et contactez le service client.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux légèrement imbibé d'eau savonneuse (détergent doux). N'utilisez jamais de produits abrasifs, solvants ou nettoyants chimiques. Après chaque séance, essuyez la transpiration avec un chiffon sec. Évitez l'humidité sur l'écran.

Quelle est la garantie du vélo Skandika Cykling P14 ?

La garantie est de 24 mois à compter de la date de livraison. Elle couvre les défauts de fabrication. Les pièces d'usure (pédales, selle, etc.) et les dommages dus à une mauvaise utilisation ne sont pas couverts. Pour toute réclamation, contactez le service client.

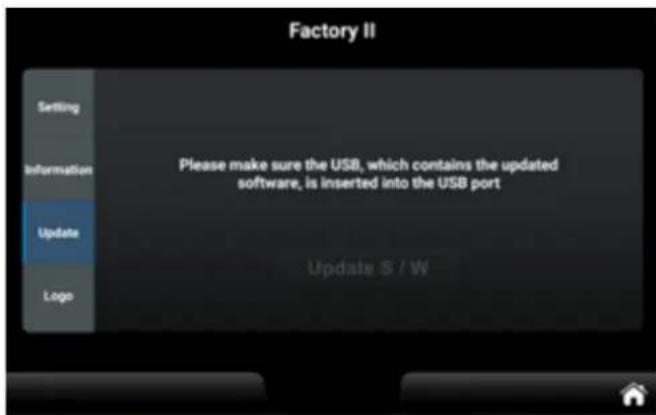

Comment mettre à jour le logiciel de l'ordinateur ?

Téléchargez le fichier de mise à jour (APK ou firmware) sur une clé USB formatée en FAT32. Insérez la clé dans le port USB du vélo. Dans les réglages, allez dans System puis Software Update. Suivez les instructions à l'écran. Ne coupez pas l'alimentation pendant la mise à jour.

MODE D'EMPLOI Cykling P14 Touchscreen Skandika

67 Informations de sécurité
68 Instructions de montage
75 Mode d'emploi de l'ordinateur
89 Echauffement et récupération
90 Utilisation d'une sangle de poitrine

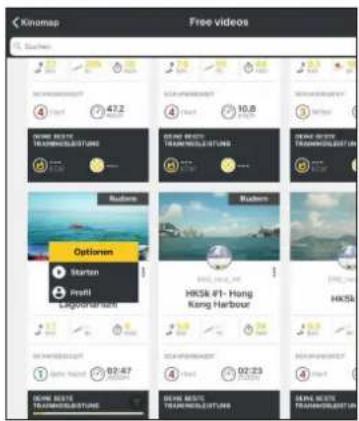

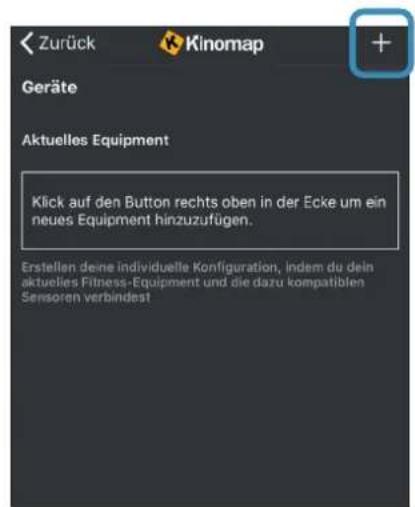

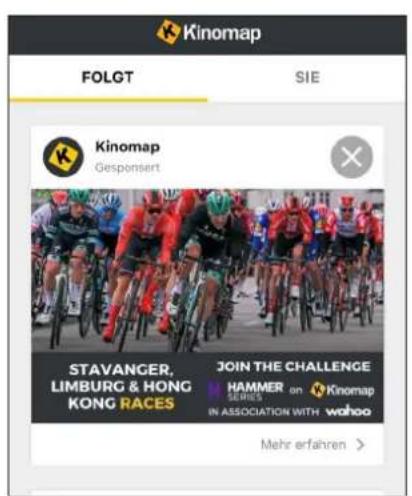

91 Connexion à l'application KINOMAP
92 Nettoyage / maintenance et dépannage

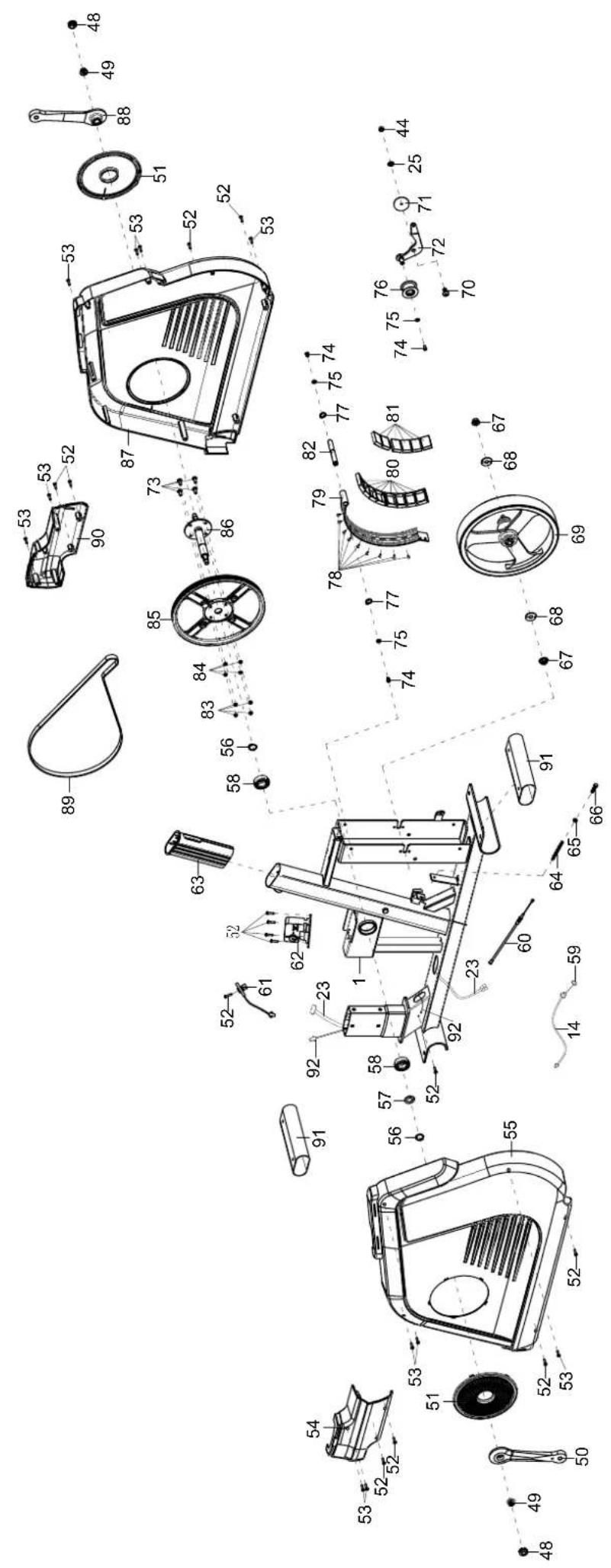

93 Vue éclatée
95 Liste des pièces
96 Pack de petites pièces
97 Conditions de garantie

Vous pouvez trouver les vidéos de montage et de démontage ainsi que la FAQ et les instructions de téléchargement sur notre page de service Skandika. Pour plus d'informations, vous pouvez simplement visiter notre site web www.skandika.com

AVERTISSEMENT

Pour réduire les risques de blessures, veuillez lire attentivement ce mode d'emploi avant d'utiliser l'appareil ! Cet appareil est uniquement destiné à une utilisation domestique conformément aux instructions contenues dans ce mode d'emploi. Lisez attentivement le mode d'emploi avant d'utiliser l'appareil et conservez bien ce mode d'emploi.

INFORMATIONS DE SÉCURITÉ

• La sécurité de l'appareil ne peut être garantie sur la durée, qu'en contrôlant régulièrement qu'il ne présente aucun dommage ou aucune trace d'usure. Accordez une attention particulière aux bouchons de fermeture/rolettes des stabilisateurs, aux pédales, aux poignées et aux éléments mobiles.
• Lorsque l'appareil est remis à ou utilisé par une autre personne, assurez-vous que celle-ci s'est familiarisée avec le contenu de ce mode d'emploi.
• Cet appareil ne doit être utilisé que pour l'entraînement d'une personne à la fois. Cet appareil d'entraînement est conçu pour un poids d'utilisateur maximal de 150 kg. Catégorie: HA - non approprié pour les applications thérapeutiques.
• Avant la première utilisation puis ultérieurement à intervalles réguliers, contrôlez que toutes les vis, tous les boulons et tous les autres raccords sont bien serrés.
• Avant de commencer un programme d'entraînement, consultez votre médecin afin de déterminer si vous avez des problèmes de santé ou physiques qui pourraient mettre en danger votre santé et votre sécurité ou vous empêcher d'utiliser correctement l'appareil. L'avis de votre médecin est indispensable si vous prenez des médicaments qui influencent votre fréquence cardiaque, votre tension artérielle ou votre taux de cholestérol.
• Soyez attentif aux signaux que vous envoie votre corps. Un entraînement incorrect ou excessif peut nuire à votre santé. Arrêtez de vous entraîner si vous ressentez l'un des symptômes suivants : douleur, sensation d'oppression dans la poitrine, battements de cœur irréguliers, essoufflement, étourdissement, vertiges ou sensation de nausée. Si vous ressentez un ou plusieurs de ces symptômes, consultez d'abord votre médecin avant de poursuivre votre programme d'entraînement. Echauffez-vous toujours soigneusement avant de commencer un entraînement.
• Tenez les jeunes enfants et les animaux domestiques éloignés de l'appareil d'entraînement. Ne laissez jamais des enfants de moins de 14 ans seuls et sans surveillance dans une pièce où se trouve l'appareil.
• Les parents et autres personnes chargées de la surveillance doivent être conscients de leur responsabilité, car en raison de l'instinct naturel de jeu et d'expérimentation des enfants, il faut s'attendre à des situations pour lesquelles les appareils d'entraînement ne sont pas conçus.

• Installez l'appareil dans un endroit sec et plat et protégez-le de l'humidité. Si vous souhaitez protéger le lieu d'installation contre les points de pression, les salissures, etc., nous vous recommandons de placer un support antidérapant adéquat sous l'appareil. N'utilisez pas l'appareil à proximité de l'eau ou à l'extérieur.

• Utilisez toujours l'appareil comme décrit dans ce manuel. Si vous remarquez des pièces défectueuses lors de l'assemblage ou de la vérification de l'appareil, ou si vous entendez des bruits inhabituels provenant de l'appareil pendant l'entraînement, cessez immédiatement d'utiliser l'appareil et ne l'utilisez plus jusqu'à ce que le problème soit résolu. Contactez le service clientèle.

• Portez toujours des vêtements de sport et des chaussures adaptés à un entraînement de fitness. Les vêtements doivent être tels qu'ils ne restent pas accrochés en raison de leur forme (ex. longueur) durant l'entraînement. Les chaussures choisies doivent convenir à un appareil d'entraînement : elles doivent bien tenir le pied et être dotées d'une semelle antidérapante.
• Veillez à ce que ni vous ni d'autres personnes n'approchent jamais une partie quelconque de votre corps (p. ex. les doigts) d'une pièce en mouvement. En outre, aucun objet susceptible de perturber le déroulement de l'entraînement ne doit se trouver dans les environs immédiats.
• Pour éviter toute blessure corporelle et/ou tout dommage au produit ou aux biens, l'appareil doit être soulevé et déplacé correctement.
• Cet appareil est uniquement destiné à un usage intérieur et domestique, il n'est pas prévu pour un usage professionnel !
• Ne réparez jamais l'appareil de votre propre chef. En cas de problème, contactez le service clientèle.
• Cet appareil est conçu pour être utilisé et stocké dans des conditions fraîches et sèches. Vous devez éviter de le stocker dans des endroits extrêmement froids, chauds ou humides, car cela peut entraîner une corrosion et d'autres problèmes connexes.
• Ne vous entraînez jamais immédiatement après un repas !
• Veuillez vous exercer avec un espace de 2 metres autour de l'appareil.

2 mètre 2 mètre2 mètre 2 mètre 2 mètre

Il est par principe impératif de consulter votre médecin avant d'entamer un entraînement. Il peut vous fournir des indications concrètes concernant l'intensité d'effort qui vous convient le mieux et vous donner des conseils d'exercices et d'alimentation. Ceci est particulièrement important pour les personnes de plus de 35 ans ou pour celles qui ont déjà des problèmes de santé.

INSTRUCTIONS DE MONTAGE

Avant d'assembler l'appareil, nous vous recommandons de chercher un emplacement présentant suffisamment d'espace libre et un support plan pour le montage. Nous recommandons d'effectuer le montage à deux personnes.

Veuillez vérifier à l'aide de la liste des pièces si toutes les pièces nécessaires au montage sont disponibles. Il se peut que certaines pièces soient déjà prémontées afin de vous faciliter le montage.

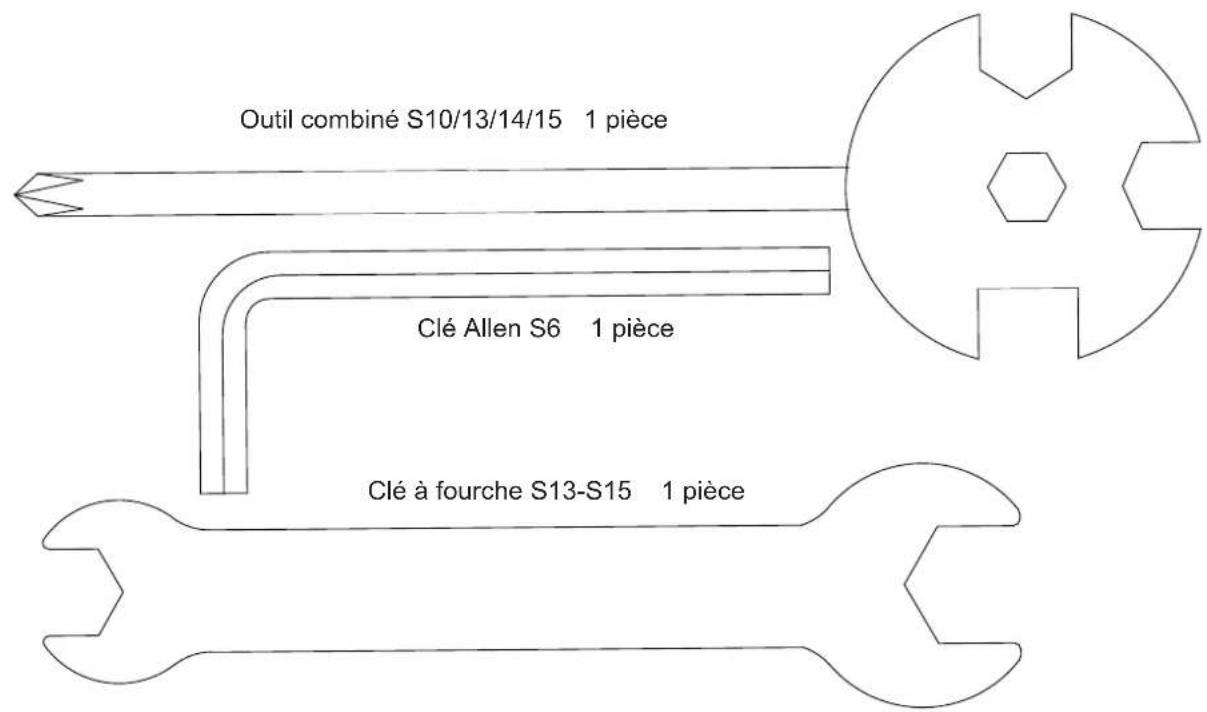

Nous vous recommandons d'utiliser les outils fournis pour le montage de l'appareil

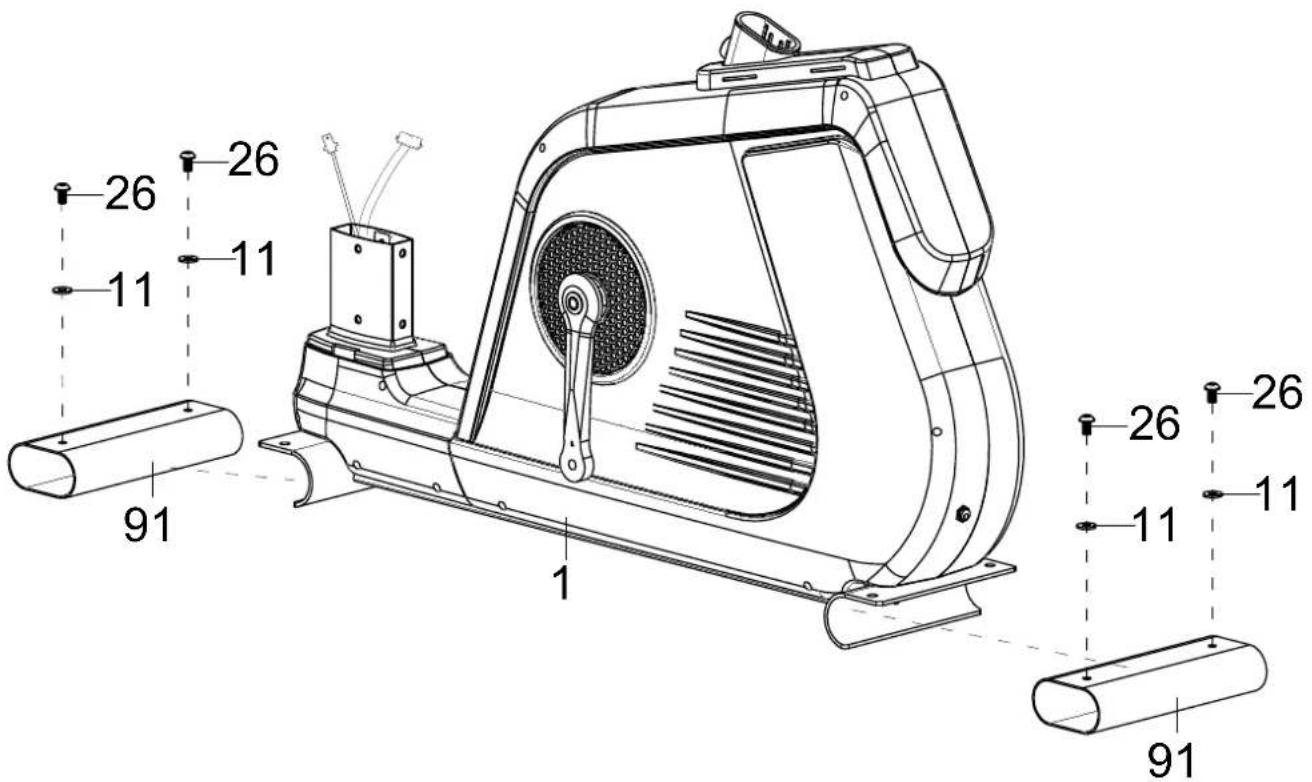

ÉTAPE 1

Retirez deux vis (26), deux grandes rondelles (11) et les deux tubes de protection pour le transport (91) des supports de montage des pieds avant et arrière du cadre principal (1). Ces pièces ont servi à protéger le cadre principal (1) pendant le transport et peuvent maintenant être entièrement jetées.

26 11 26 11 91 1 26 26 11 11 91

ÉTAPE 2

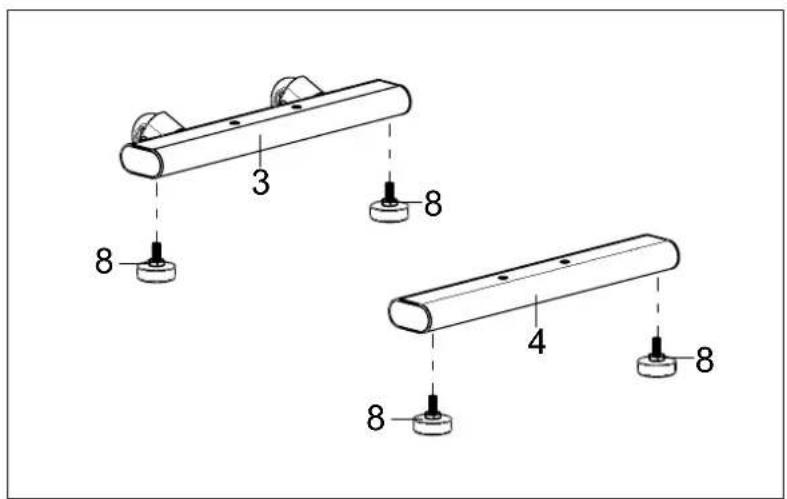

Montez les 4 pieds réglables (8) sur le pied avant (3) et le pied arrière (4) comme indiqué.

Dévissez les 4 vis (13), les rondelles élastiques (12) et les rondelles (11) des deux pieds (3/4) et montez-les ensuite avec ces pièces sur le cadre principal (1).

Les pieds réglables (8) serviront plus tard à ce que l'appareil puisse être aligné sur une surface plane.

3 8 4 8 8

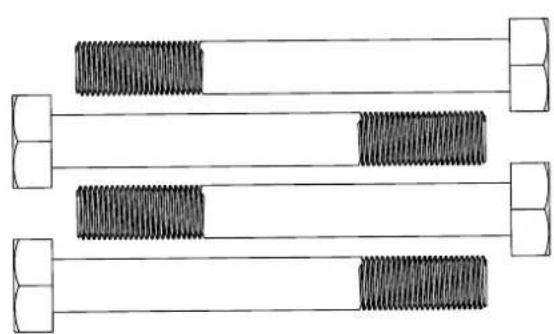

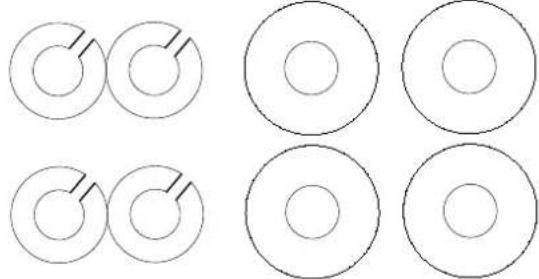

#13 M8*65 x 4 #12 Φ8 x 4 #11 Φ8*Φ20*1.5 x 4 #8 M10*30*Φ52*19 x 4

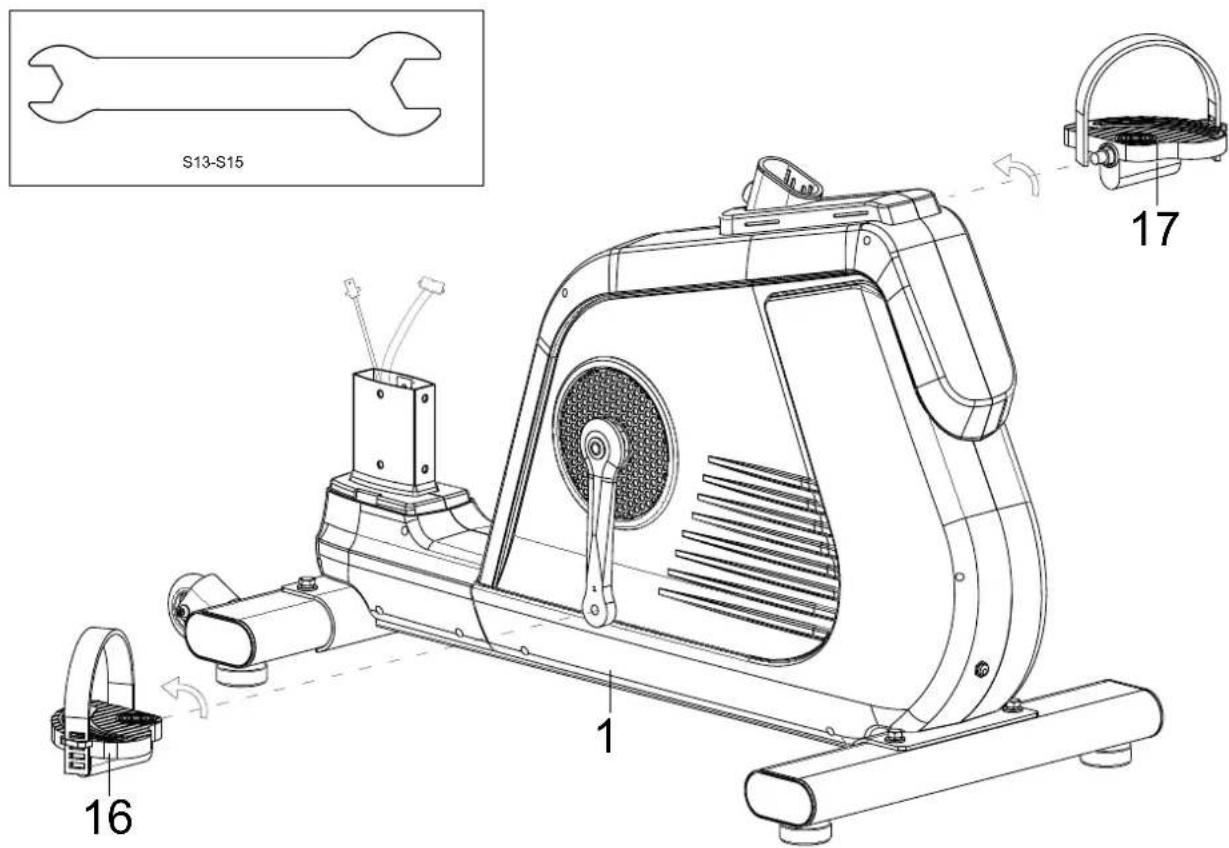

Montez les pédales gauche et droite (16 & 17) sur les manivelles de pédales gauche et droite. Veillez à ce que le sens de rotation soit correct, comme illustré. La pédale gauche doit être fixée dans le sens inverse des aiguilles d'une montre et la pédale droite dans le sens des aiguilles d'une montre. Les pédales, les manivelles de pédales et les courroies de pédales sont marquées „R“ pour la droite et „L“ pour la gauche.

S13-S15 16 1 17

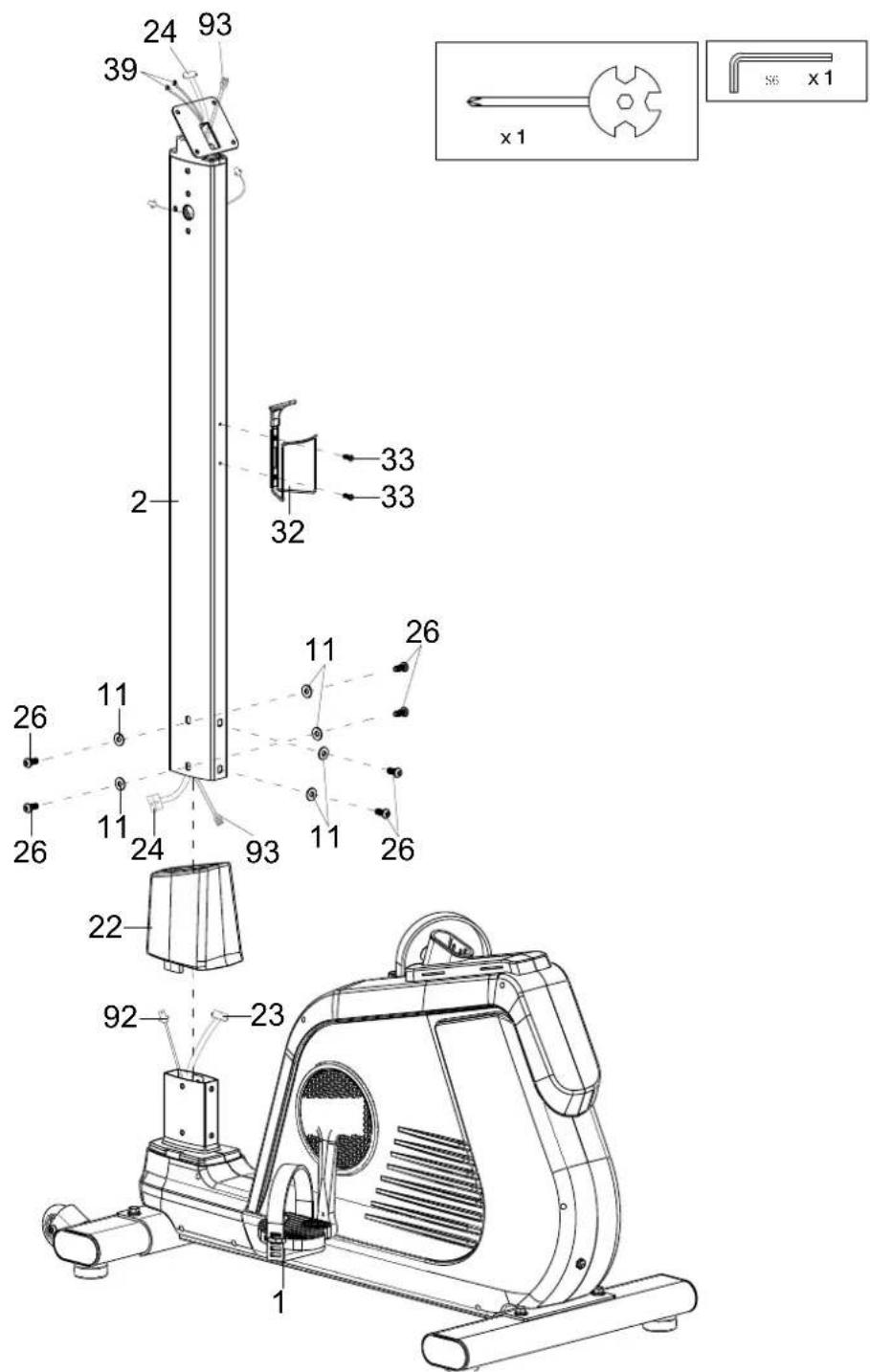

ÉTAPE 4

Retirez 6 vis (26) et 6 rondelles (11) du cadre principal (1) et faites glisser le couvercle inférieur (22) sur le raccord de tube hors du cadre principal (1) comme indiqué.

Reliez les parties de câble (23 avec 24) et (92 avec 93).

Ensuite, le support de poignée (2) et le cadre principal (1) sont reliés avec précaution (veillez à ne pas coincer de câbles) et fixés à l'aide des 6 vis (26) et des 6 rondelles (11).

Retirez maintenant les deux vis (33) du support de poignée (2) et fixez-les au support de bou-teille (32).

24 93 39 2 32 33 33 x1 26 11 11 26 24 93 11 26 22 92 23 1

ÉTAPE 5

Fixez la selle (34) sur le réglage de la selle (31), puis le réglage de la selle (31) sur la tige de selle (5) à l'aide de la rondelle (11) et du dispositif de réglage rapide (29).

Placez le couvercle (28) sur le cadre principal (1) comme illustré ci-dessous, puis fixez la tige de selle (5) dans la position souhaitée à l'aide du dispositif de réglage rapide (27).

Vous pourrez par la suite adapter la hauteur d'assise et la position horizontale de la selle à vos besoins en desserrant et en fixant à nouveau les dispositifs de réglage rapide (27 ou 29) dans la position souhaitée.

Veillez toutefois à toujours faire passer les ajusteurs rapides par un trou et à les serrer de manière sûre, et à ne jamais dépasser les positions maximales marquées (marquage STOP sur le tube).

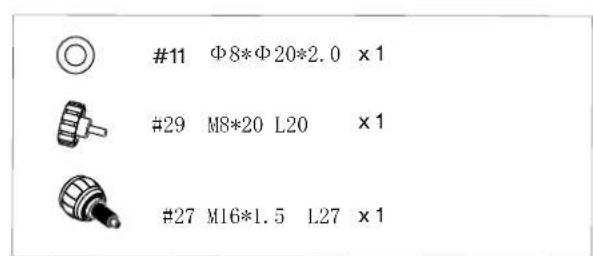

#11 Φ8*Φ20*2.0 x 1 #29 M8*20 L20 x 1 #27 M16*1.5 L27 x 1

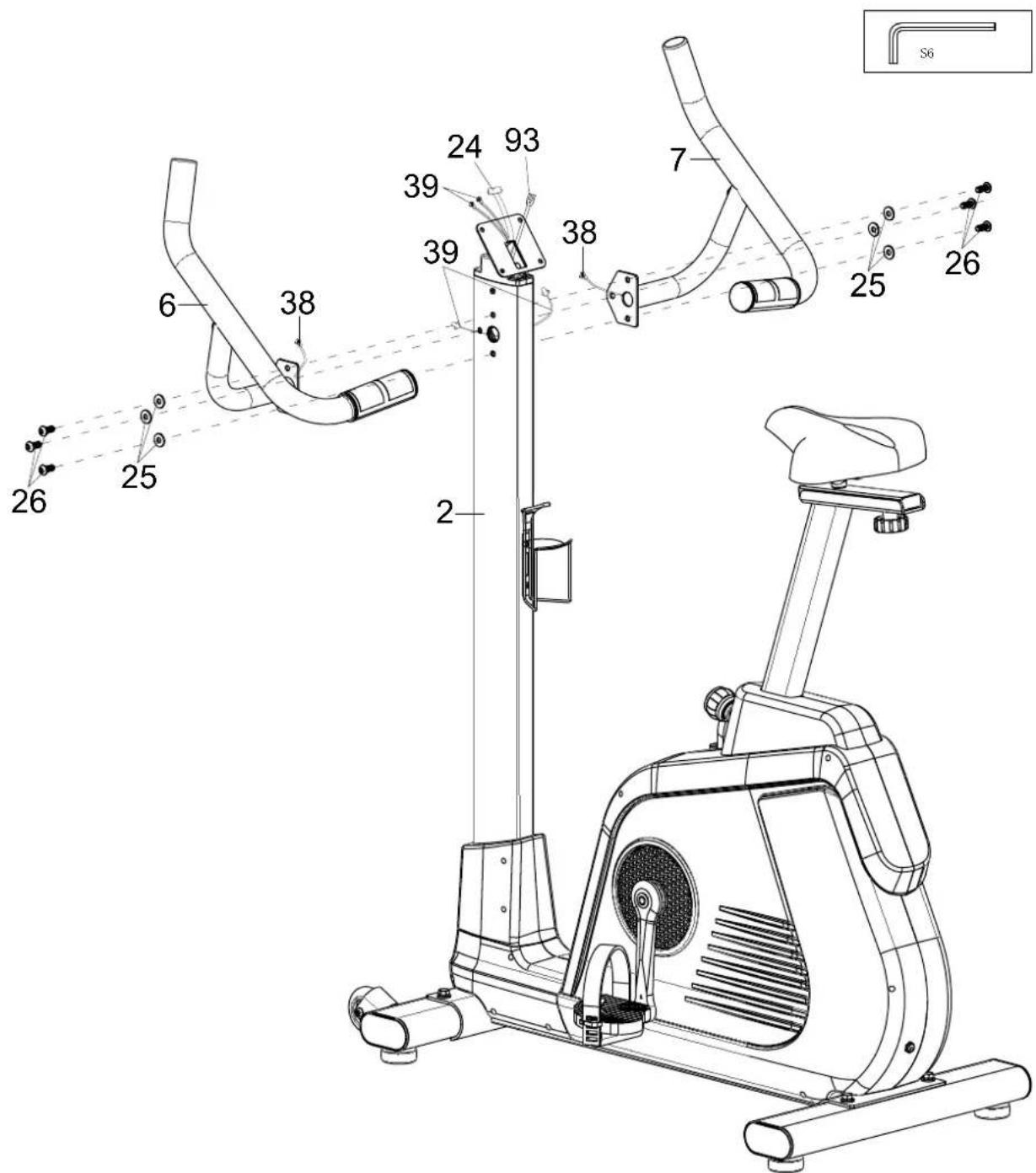

Retirez les 6 vis (26) et les rondelles (25) du support de poignée (2).

Reliez le câble de l'impulsion manuelle (38) de la poignée gauche (6) à l'extension de câble (39) du support de poignée (2) et fixez ensuite la poignée gauche (6) avec 3 vis (26) et 3 rondelles (25) au support de poignée (2).

Procédez de la même manière avec la poignée droite (7).

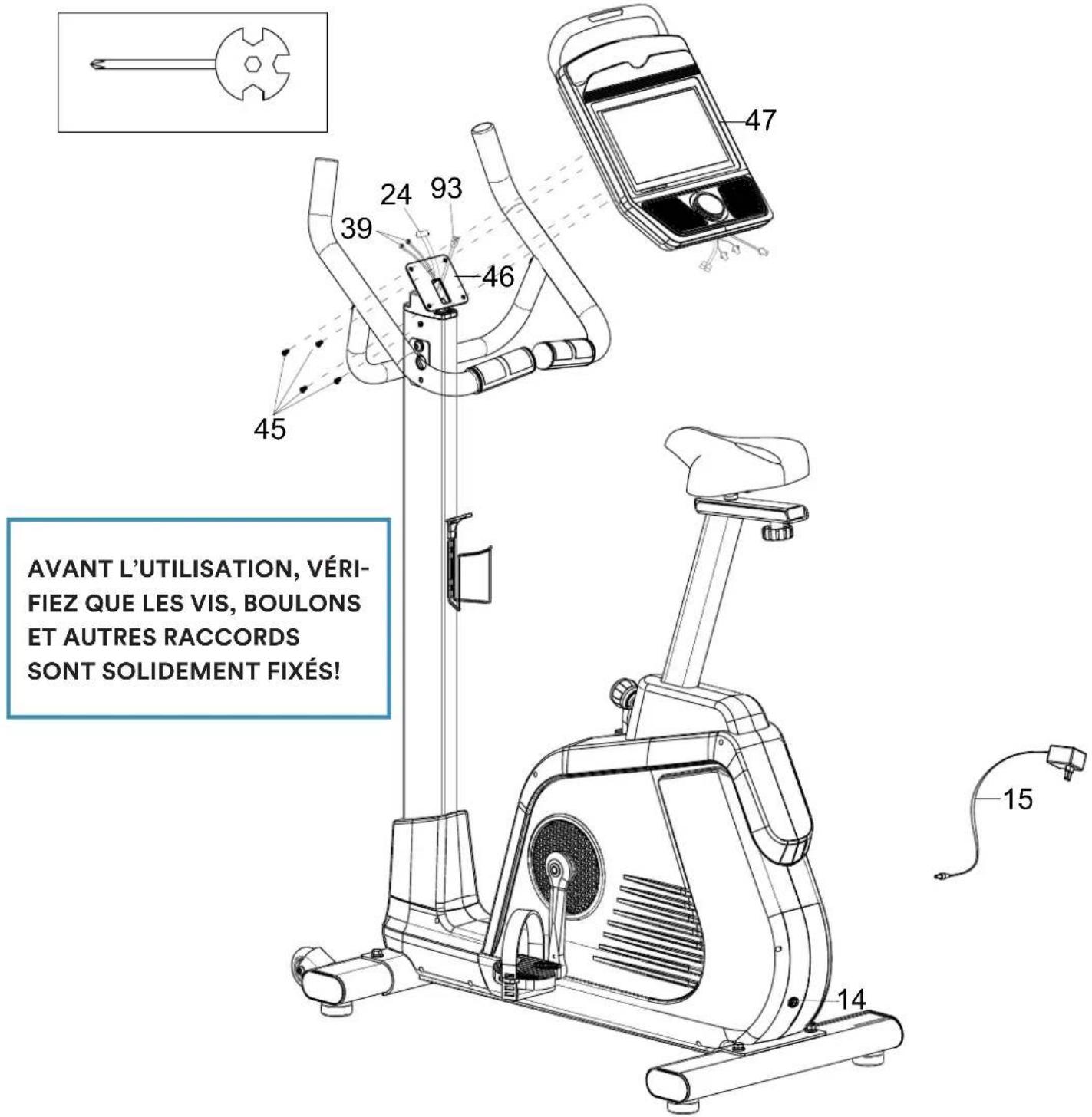

Retirez les 4 vis (45) de l'arrière de l'ordinateur (47).

Reliez l'extension de câble (39), le câble de l'ordinateur (24) et le câble de mise à la terre II (93) aux raccords correspondants sur l'ordinateur (47).

Montez ensuite l'ordinateur (47) sur le support de l'ordinateur (46) à l'aide des 4 vis (45).

Reliez maintenant l'appareil au réseau électrique en branchant le bloc d'alimentation (15) sur la prise d'alimentation (14) de l'appareil et en le reliant à une prise de courant appropriée.

AVANT L'UTILISATION, VÉRIFIEZ QUE LES VIS, BOULONS ET AUTRES RACCORDS SONT SOLIDEMENT FIXÉS! 15 14 15 47 46 39 24 93 45

MODE D'EMPLOI DE L'ORDINATEUR

L'ordinateur à écran tactile dispose de 2 possibilités d'entrée principales, que nous allons dé-tailler ci-dessous :

1. Bouton de contrôle physique

2. Contrôles de la page d'accueil / de l'entraînement via l'écran tactile

Bouton de contrôle physique

Appuyer sur le bouton (un signal sonore est émis) :

• Mise en marche de l'ordinateur ou (si l'ordinateur est déjà allumé) activation du mode d'entraînement.
• Pendant le mode d'entraînement, une pression provoque une pause ou la reprise de l'entraînement.
• Tourner le bouton (un signal sonore est émis) :
• Tourner dans le sens des aiguilles d'une montre = augmenter la résistance au pédalage
• Rotation dans le sens inverse des aiguilles d'une montre = diminution de la résistance au pédalage

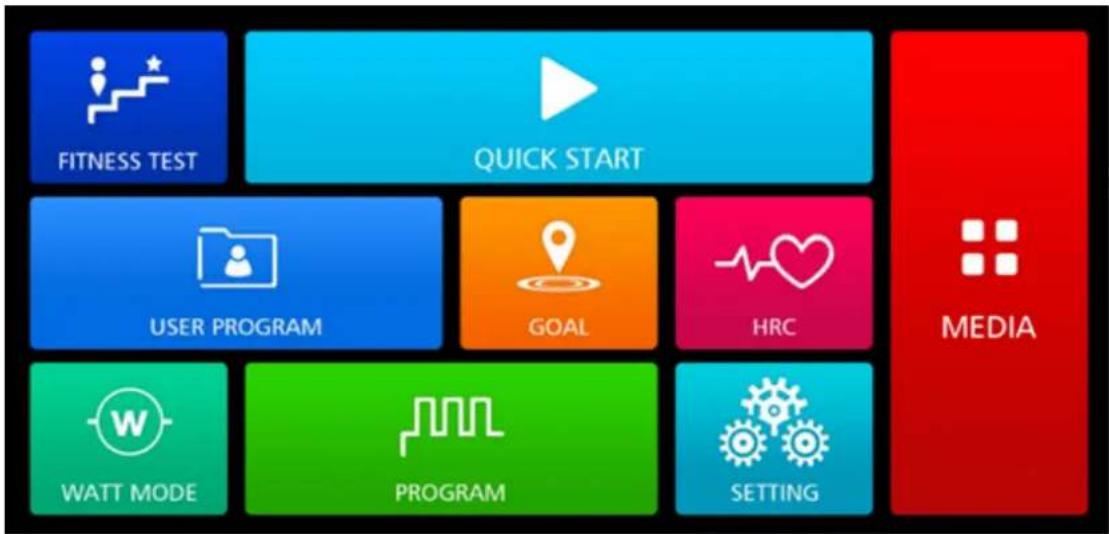

Contrôles de la page d'accueil / de l'entraînement via l'écran tactile

Après l'écran d'allumage initial (inscription „android“), l'écran d'accueil est affiché :

En touchant le bouton correspondant, vous accédez aux différentes fonctionnalités. Les possibilités de sélection présentées ci-après peuvent varier en fonction des réglages, du mode d'entraînement ou de la configuration de l'appareil.

Si aucune interaction n'a lieu pendant environ 3 minutes, l'ordinateur revient automatiquement à l'écran d'accueil.

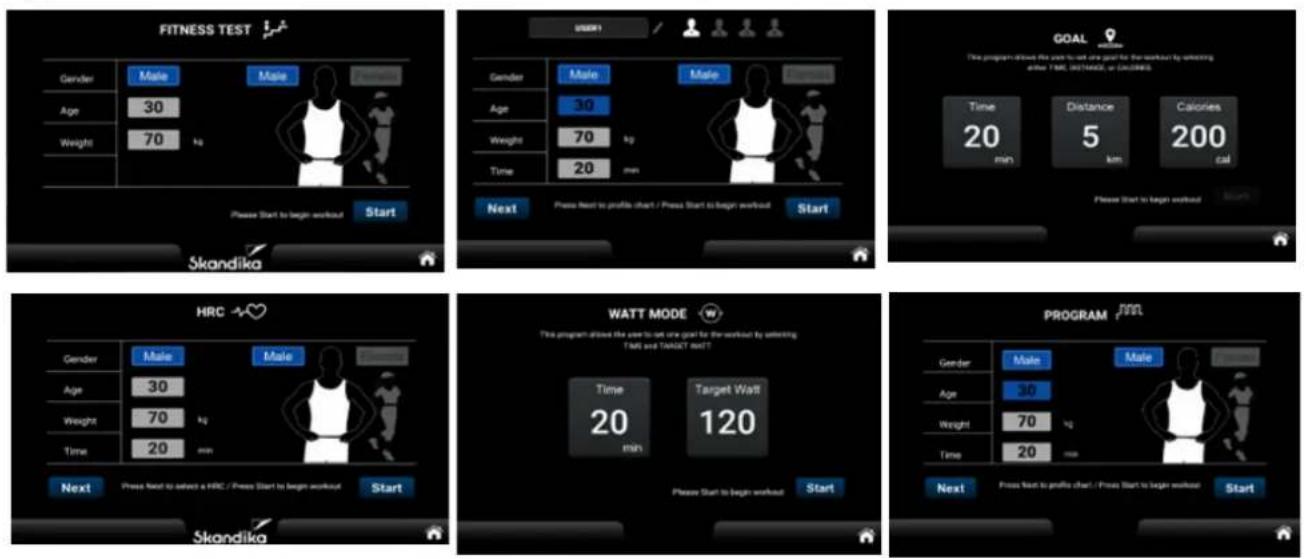

FONCTIONS COMMUNES AUX 7 MODES D'ENTRAÎNEMENT

Après avoir sélectionné l'un des 7 modes d'entraînement („Fitness Test“, „Quick Start“, „User Program“, „Goal“, „HRC“, „Watt mode“ ou „Program“), des fenêtres de saisie des valeurs cibles apparaissent dans le mode d'entraînement correspondant :

TIME (Temps) : Une indication de temps cible doit être supérieure à 5 minutes (999 minutes maximum). En mode Watt, un temps de 0 est automatiquement considéré comme étant de 5 minutes et en mode Goal, d'au moins 1 minute. Un maximum de 999:59 min peut être affiché, après quoi l'affichage recommence à partir de 0.

DISTANCE : Réglable de 1 à 999 km ou miles maximum.

CALORIE : Réglable de 10 à 9.999 kcal maximum.

TARGET WATT : Réglable de 10 à 350 watt.

SEX : Masculin (male) ou féminin (female).

AGE (Âge) : Réglable de 10 à 90 ans.

WEIGHT (poids du corps) : Réglable de 20 à 200 kg (44 à 440 lb.).

HRC / Target Heart Rate : Ces modes d'entraînement seront expliqués en détail plus tard. Affichage en battements par minute.

Une pression sur le bouton HOME permet toujours de revenir à l'écran d'accueil.

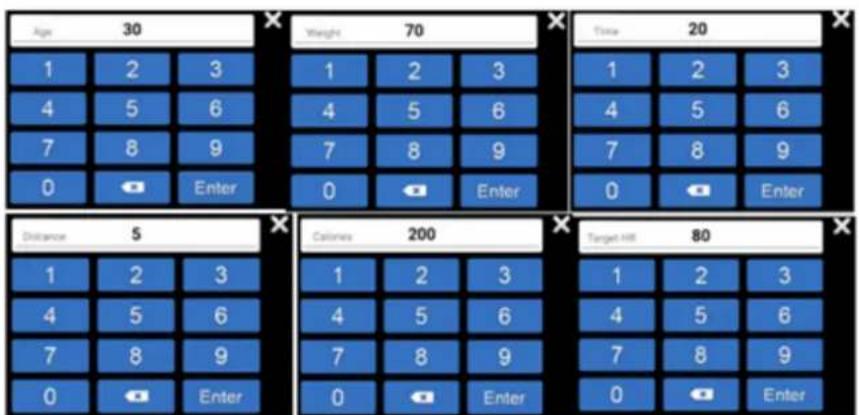

„START“ lance l'entraînement. Les champs de touches numériques vous aident à saisir les valeurs numériques correspondantes :

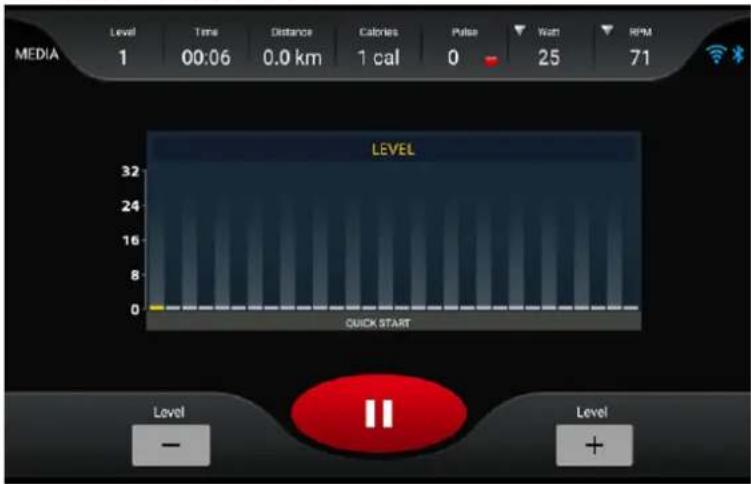

WORKOUT

Après avoir touché „START“, l'entraînement commence. L'ordinateur passe en mode WORKOUT :

MEDIA Level Time Distance Calories Pulse Watt RPM 1 00:06 0.0 km 1 cal 0 25 71 LEVEL 32 24 16 8 0 QUICK START Level - II Level +

Fonctions de l'ordinateur :

Level (niveau de résistance) : Niveau 1 = facile à max. niveau 32 = très difficile.

Time (temps) : Durée de l'entraînement jusqu'à 999:59 (minutes:secondes) au maximum. Si une valeur cible a été définie pour le temps, un compte à rebours s'effectue jusqu'à 0, puis l'entraînement s'arrête.

Distance : Distance jusqu'à 999,9 km maximum. Si une valeur cible a été définie pour la distance, un compte à rebours est effectué jusqu'à 0, puis l'entraînement s'arrête.

Calories : Calories brûlées jusqu'à 9999 kcal maximum. Si une valeur cible a été définie pour le nombre de calories, un compte à rebours est effectué jusqu'à 0, puis l'entraînement s'arrête. Remarque : cette valeur sert uniquement à comparer différentes séances d'entraînement et ne doit pas servir de base à une analyse médicale/physiologique.

Pulse (fréquence cardiaque) : Affichage de la fréquence du pouls (40 à 200 battements par minute, mesure via des capteurs manuels). Lorsque la fréquence du pouls est égale à 0 (ou qu'aucune valeur n'est mesurée), le symbole rouge du cœur est allumé en permanence ; si une fréquence du pouls est mesurée, le symbole du cœur clignote une fois en grand et une fois en petit.

Watts ou Mets : affichage de la puissance en watts (1 à 529 W) ou du taux métabolique (taux de métabolisme).

RPM / Speed (tours/min. & vitesse) : Affichage du nombre de tours/minute ou de la vitesse (km/h) - de 1 à 150 max.

L'affichage graphique central :

Le graphique montre la résistance (verticale, niveau 1 à 32) et l'état d'avancement de l'entraînement (horizontal, 30 colonnes). Les 30 segments passent à la colonne suivante toutes les minutes, sauf si un temps cible a été défini. Dans ce cas, le temps cible est divisé par les 30 segments, exemple : temps cible = 60 minutes divisées par 30 segments = 2. Le saut de segment a donc lieu toutes les 2 minutes.

Autres affichages :

En haut à droite de l'écran, l'état de la connexion WiFi est affiché à gauche et l'état Bluetooth à droite.

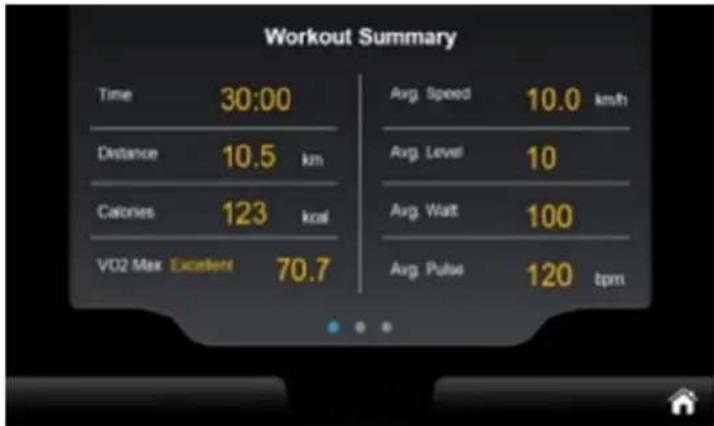

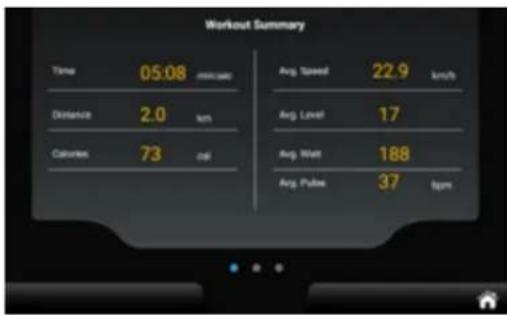

Résumé (Summary)

À la fin d'un entraînement, l'ordinateur affiche un résumé (voir les illustrations ci-dessous). Vous pouvez passer d'une page à l'autre en balayant vers la droite ou vers la gauche.

Une pression sur le bouton HOME permet toujours de revenir à l'écran d'accueil.

Workout Summary Time 05:08 min/1000 Distance 2.0 km Calories 73 cal Avg. Speed 22.9 km/h Avg. Level 17 Avg. Watt 188 Avg. Pulse 37 bpm

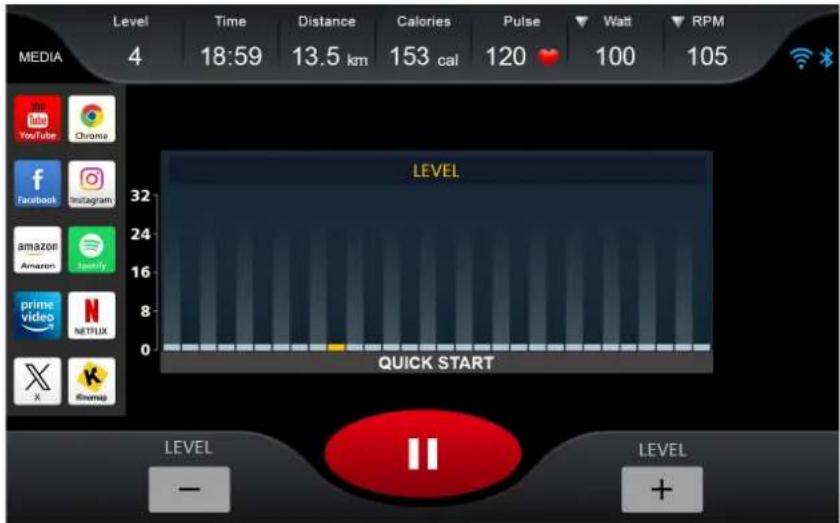

Vous pouvez sélectionner le domaine fonctionnel „MEDIA“ directement sur l'écran d'accueil ou via la barre latérale (voir illustration ci-dessous). À partir de là, vous pouvez accéder directement aux raccourcis pour YouTube, Chrome, Amazon, Amazon Video, Twitter, Facebook, Instagram, Spotify, Netflix, Kinomap, MUSIC, VIDEO.

LEVEL 32 24 16 8 0 LEVEL QUICK START LEVEL - TIME Distance Calories Pulse Watt RPM MEDIA 4 18:59 13.5 km 153 cal 120 100 105 YouTube Chrome Facebook Instagram Amazon Netflix Amazon prime video NETFLUX X iKappa LEVEL II LEVEL +

Dans la zone fonctionnelle, vous pouvez choisir la taille de l'écran (plein écran ou écran partagé), revenir au mode entraînement à l'aide du bouton « BACK » ou arrêter la lecture à l'aide de « STOP ».

Si vous revenez au mode entraînement, toutes les lectures vidéo ou audio seront automatiquement mises en pause.

MODE PROGRAMME

Vous pouvez choisir entre 32 programmes différents - le profil de programme correspondant est affiché sur l'écran graphique central. Si vous avez saisi une durée par défaut, la formation se termine automatiquement lorsque la durée est expirée.

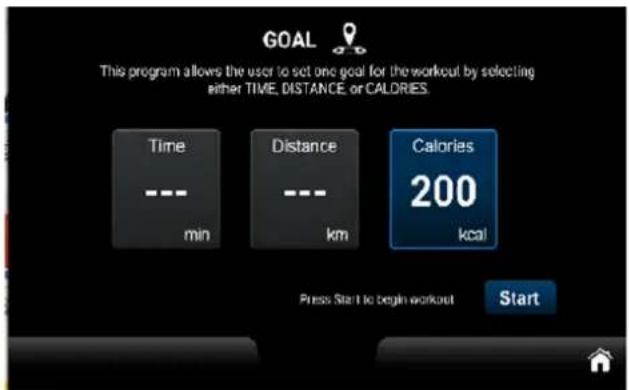

MODE GOAL

Dans ce mode, vous pouvez prédéfinir soit la durée de l'entraînement (TIME), soit la distance (DISTANCE), soit le nombre de calories (CALORIE).

Lorsque vous avez atteint la valeur cible prédéfinie, l'entraînement se termine et l'affichage passe à la représentation du résumé.

DÉMARRAGE RAPIDE

En touchant le bouton Quick-Start, l'entraînement peut commencer immédiatement, sans devoir saisir d'autres paramètres. Les données personnelles telles que le sexe, l'âge ou le poids sont considérées comme des valeurs par défaut.

MODE CONTRÔLÉ PAR LE RYTHME CARDIAQUE (HRC)

Après avoir sélectionné „HRC“, veuillez saisir les données personnelles demandées, puis sélectionner un pourcentage (60% ou 80% du pouls maximal [=220-âge]) ou la valeur cible exacte pour la fréquence du pouls (Target HR). Après le début de l'entraînement, l'ordinateur adapte automatiquement la résistance de manière à ce que la fréquence de pouls réglée soit atteinte le plus précisément possible. Pour ce faire, il procède selon le schéma suivant :

1. Si la fréquence du pouls mesurée actuellement se situe au maximum 4 pulsations au-dessus ou en dessous de la fréquence cible, la résistance au pédalage n'est pas modifiée.
2. Si la fréquence du pouls mesurée actuellement se situe entre 5 et 14 pulsations au-dessus ou en dessous de la fréquence cible, la résistance au pédalage est diminuée ou augmentée d'un cran.
3. Si la fréquence de pulsation actuellement mesurée se situe entre 15 et 24 pulsations au-dessus de la fréquence cible, la résistance au pédalage est diminuée d'un niveau.
4. Si la fréquence du pouls mesurée actuellement est inférieure à la fréquence cible entre 15 et 24 battements, la résistance au pédalage est augmentée de 2 niveaux.
5. Si la fréquence du pouls actuellement mesurée est supérieure de plus de 24 pulsations à la fréquence cible, la résistance au pédalage est diminuée de 2 niveaux.
6. Si la fréquence du pouls actuellement mesurée est inférieure de plus de 24 battements à la fréquence cible, la résistance au pédalage est augmentée de 3 niveaux.

Si des messages d'erreur de pouls apparaissent pendant l'entraînement, comme par exemple „No HR detected“ (pas de pouls détecté) ou similaire, l'entraînement s'arrête après environ 15 secondes.

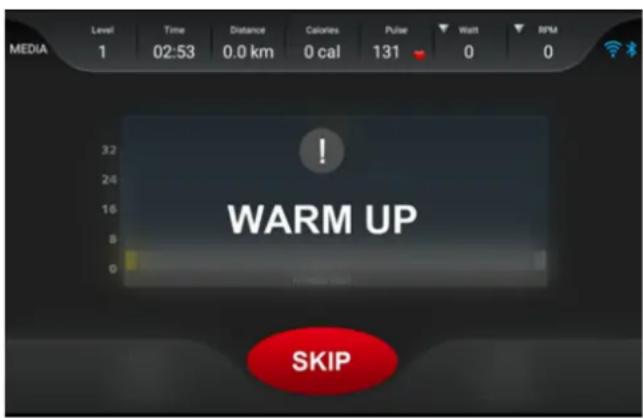

TEST DE FITNESS

L'ordinateur permet d'effectuer un test de fitness. Dans ce cas, la résistance ne peut pas être réglée manuellement, mais est contrôlée automatiquement par l'ordinateur. Le test de fitness commence par un échauffement de 3 minutes (warm up, peut éventuellement être ignoré en touchant „Skip“). Il est suivi de 3 autres sections de 3 ou 4 minutes chacune (en fonction de la performance réalisée ou de la fréquence cardiaque).

MEDIA Level 1 Time 02:53 Distance 0.0 km Calories 0 cal Pulse 131 Watt 0 RPM 0 WARM UP SKIP

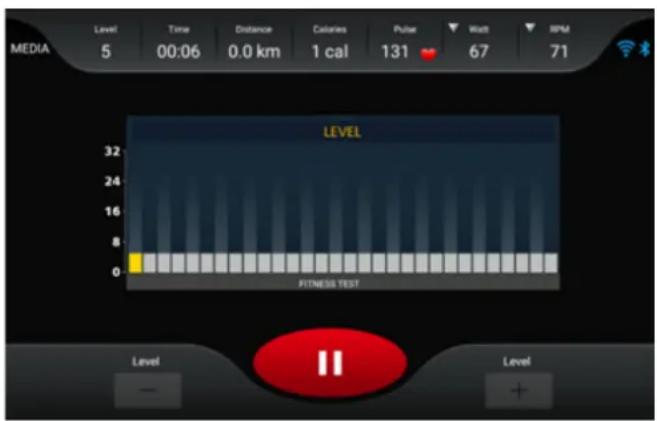

MEDIA Level 5 Time 00:06 Distance 0.0 km Calories 1 cal Pulse 131 Watt 67 RPM 71 LEVEL 32 24 16 8 0 FITNESS TEST Level — Level +

En mode test, le niveau de résistance actuellement effectué est affiché en jaune. Le régime et la fréquence cardiaque sont régulièrement contrôlés afin d'adapter au mieux les réglages suivants. Aucune intervention manuelle de l'utilisateur n'est prévue. L'entraînement est interrompu dans les cas suivants :

• en cas de fréquence de pouls non mesurable ou d'une fréquence supérieure à 85% du pouls maximal pendant plus de 2 secondes,
• en l'absence de vitesse mesurable (mouvement de pédale) pendant plus de 30 secondes,
• en cas de vitesse de rotation supérieure à 65 tr/min ou inférieure à 45 tr/min, pendant plus de 30 secondes.

Dans les cas susmentionnés, un message d'erreur correspondant est émis. Essayez donc de toujours rouler à un régime compris entre 45 et 65 tr/min.

Les ajustements automatiques se font selon ce schéma :

La plage de fréquence cardiaque de puissance se situe entre 110 battements/minute et 85% du pouls maximal calculé. Si la fréquence actuellement mesurée est inférieure à cette plage, l'ordinateur augmente la résistance d'un niveau chaque seconde. Si la plage de fréquence cardiaque cible n'est pas atteinte même après avoir atteint le niveau 32 (résistance la plus élevée), l'entraînement est interrompu. Si la fréquence cardiaque se trouve dans la zone de fréquence cardiaque de puissance pendant les sections 2 à 4 (les ajustements basés sur la fréquence cardiaque n'interviennent pas pendant la phase d'échauffement), les sections se prolongent de minutes supplémentaires jusqu'à un maximum de 4 minutes par section.

Le test est terminé lorsque la fréquence cardiaque atteint 85 % de la fréquence cardiaque maximale calculée ou lorsque, dans les sections 2 à 4, la fréquence cardiaque finale des paliers successifs se situe entre 110 et 85 % de la fréquence cardiaque maximale calculée. Par exemple, si la fréquence cardiaque de l'utilisateur à 85 % est de 150 battements par minute et que la fréquence cardiaque finale est de 120 battements par minute à la deuxième étape et de battements par minute à la troisième étape, le test est terminé.

La durée du test dépend de la condition physique de l'utilisateur et peut être arrêtée à tout moment si les conditions sont remplies. Une fois le test terminé, la valeur VO2 MAX s'affiche et l'écran passe automatiquement à la page RÉSUMÉ :

Workout Summary Time 30:00 Distance 10.5 km Calories 123 kcal VO2 Max Excellent 70.7 Avg. Speed 10.0 km/h Avg. Level 10 Avg. Wait 100 Avg. Pulse 120 bpm

La valeur VO2 MAX détermine la quantité d'oxygène qu'une personne peut absorber et métaboliser pendant l'effort et s'exprime en ml/min/kg. Si cette valeur est connue, on sait donc combien de millilitres d'oxygène le corps peut absorber et métaboliser par minute et par kg de poids corporel lors d'un effort maximal. En fonction de la valeur atteinte, une évaluation est émise (par exemple, comme ci-dessus, „Excellent“).

La logique de calcul pour le test de fitness est donc basée sur la valeur „85% du pouls maximal calculé“. Par exemple, si la personne testée a 20 ans, la fréquence cardiaque cible serait calculée comme (220 - 20) x 0,85, ce qui correspond à 170 battements/minute. La méthode de test comprend un calcul en temps réel (fréquence cardiaque cible - fréquence cardiaque en temps réel) afin de déterminer si le résultat est supérieur ou égal à 0. Si c'est le cas, le test passe à l'étape suivante ; dans le cas contraire, le test s'arrête immédiatement. Ce critère de décision n'est pas appliqué pendant la phase d'échauffement.

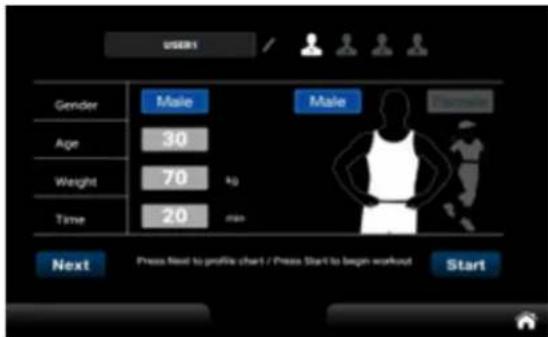

MODE DÉFINI PAR L'UTILISATEUR (USER PROGRAM MODE)

L'ordinateur propose 4 profils de programme définissables par l'utilisateur (User 1/2/3/4), qui peuvent être programmés en conséquence et enregistrés pour l'entraînement.

Une fois le profil défini, appuyez sur START pour vous entraîner avec le profil créé.

Mode WATT

Après avoir sélectionné le mode WATT, vous pouvez définir une durée d'entraînement ou un nombre de watts. Dans chaque séance d'entraînement, un seul paramètre (soit TIME, soit WATT) peut être sélectionné comme paramètre cible. Si plus d'un paramètre cible est défini, le dernier type de cible/réglage, c'est-à-dire celui/celle qui a été configuré(e) en dernier, est considéré(e) comme le paramètre cible final. Tous les paramètres précédents sont ignorés. Dès que les conditions cibles définies sont remplies pendant l'entraînement, le système met immédiatement fin à l'entraînement. Dans la zone d'informations d'entraînement, vous pouvez basculer entre le niveau de puissance/watts cibles, les watts/mètres et la vitesse de rotation (tr/min) en cliquant sur les icônes représentant un triangle inversé dans la colonne du niveau de puissance, de la puissance en watts et de la vitesse de rotation.

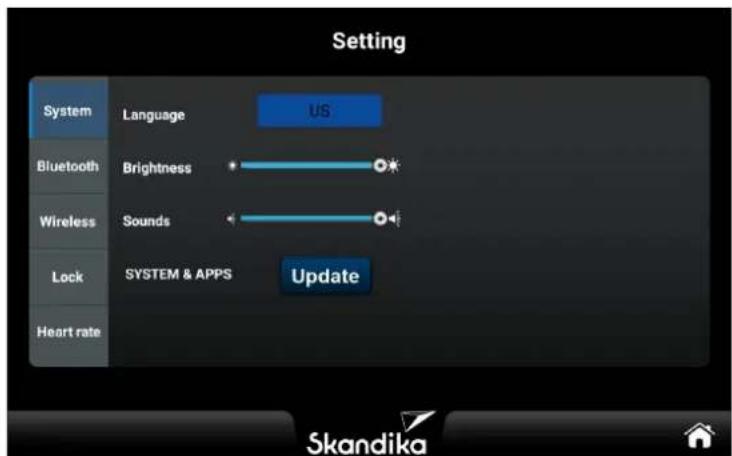

Dans ce domaine fonctionnel, vous pouvez effectuer des réglages généraux concernant les domaines «System» (Système), «Bluetooth», «Wireless» (sans fil), «Lock» (Verrouillage) et «Heart rate» (Fréquence cardiaque). Nous allons brièvement aborder les différents domaines ci-dessous.

La langue par défaut est l'anglais, vous pouvez passer à l'ALLEMAND. Le changement de langue prend effet immédiatement, sans qu'il soit nécessaire de redémarrer.

1.2 Brightness (Luminosité) :

Réglez la luminosité du rétroéclairage. Les modifications prennent effet immédiatement, sans qu'un redémarrage soit nécessaire.

1.3 Volume (volume) :

Réglez le volume du système. Les modifications prennent effet immédiatement, sans qu'un redémarrage soit nécessaire. Remarque : à des fins d'assistance audiovisuelle, il n'est pas possible de modifier le volume dans l'onglet «Bluetooth».

1.4 Système et applications (System and Applications) :

Un clic sur le bouton Software Update (mise à jour du logiciel) permet d'accéder à la page de gestion des applications. S'il y a des versions qui doivent être mises à jour, le bouton „Actualiser“ sera activé. Si aucune nouvelle mise à jour n'est nécessaire, le bouton „Actualiser“ est désactivé.

1.5 Supprimer le compte (Delete Account) :

Lorsque vous cliquez sur „Supprimer le compte“, une confirmation vous est demandée. Si celle-ci est confirmée, le message „L’appareil redémarrera dans 5 secondes“ s’affiche. Après le redémarrage, le compte multimédia sera supprimé.

RÉGLAGES „BLUETOOTH“

2.1 Connection Method (méthode de connexion) : Connexion à un haut-parleur ou à un casque Bluetooth, lecture de la musique via un haut-parleur ou un casque Bluetooth.

2.2 Activez le Bluetooth et le système recherche automatiquement les haut-parleurs et les casques Bluetooth à proximité et les affiche dans la colonne „Périphériques disponibles“. La colonne „Périphériques couplés“ affiche les périphériques Bluetooth déjà couplés (y compris ceux qui ne peuvent pas être détectés actuellement). Cliquez sur l’appareil Bluetooth avec lequel vous souhaitez établir une connexion. Si la connexion est réussie, vous pouvez écouter de la musique sur des haut-parleurs, des écouteurs et des appareils similaires Bluetooth. De même, vous pouvez cliquer sur le bouton „Déconnecter“ pour rompre la connexion. Lorsque vous cliquez sur „Annuler le couplage“, les appareils Bluetooth non couplés sont classés par catégorie dans la colonne „Appareils disponibles“.

2.3 Tapez sur ou faites glisser vers le bas pour mettre à jour la liste des appareils dispo-

nibles ; tapez sur ✗ pour quitter l'interface actuelle.

WIRELESS (WiFi)

Ouvrez la connexion WiFi ; le système recherche automatiquement les réseaux WiFi à proximité. Cliquez sur le nom WiFi auquel vous souhaitez vous connecter, saisissez le mot de passe et le système se connecte en utilisant les paramètres saisis par l'utilisateur. Si la connexion est réussie, appuyez sur le bouton «Retour» pour revenir à la page des paramètres, puis sur «Accueil» pour revenir à l'écran principal. Remarque : la flèche bleue qui représente le bouton «Retour» peut être déplacée librement sur l'écran.

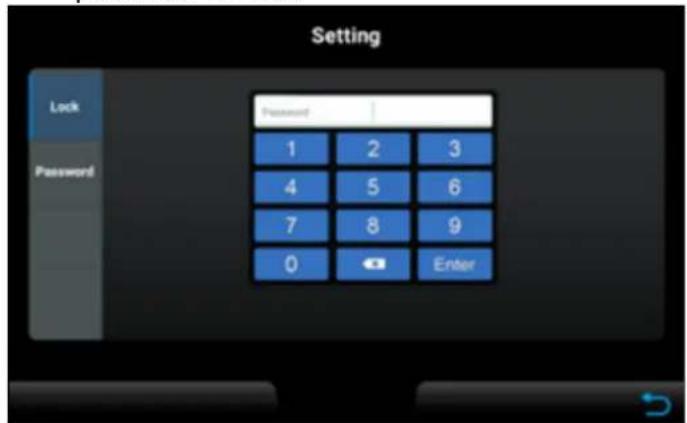

LOCK (Paramètres de sécurité/mot de passe)

Saisissez le mot de passe invité [par défaut : 0000] ou le mot de passe SR [fixe : 1234] pour accéder aux paramètres du mot de passe. Appuyer sur „Reset“ pour configurer le verrouillage de la distance/du temps et afficher simultanément la distance/le temps restant.

Réglage du mot de passe : mot de passe invité [par défaut : 0000], mot de passe SR [fixé : 1234]. Après avoir appuyé sur le bouton „Reset“, vous pouvez saisir manuellement le mot de passe de l'invité.

Après la sélection, l'appareil se trouve automatiquement en mode de recherche des capteurs de fréquence cardiaque compatibles Bluetooth.

Si vous souhaitez désactiver la recherche, vous pouvez le faire en cliquant sur le bouton „On-Off“. Vous pouvez quitter le menu en appuyant sur le bouton „X“.

Heart Rate Device ON OFF

Dès que la ceinture pectorale Bluetooth Skandika connectable se trouve à proximité de votre ergomètre, elle est reconnue dans le menu et affichée comme connectable.

Si vous souhaitez établir la connexion, appuyez sur le bouton „Connect“.

Si vous ne trouvez pas votre cardiofréquencemètre, actualisez l'interface du menu en cliquant sur la flèche.

Heart Rate Device ON OFF TICKR X B91F CONNECT

Si votre cardiofréquencemètre est connecté à l'ergomètre, vous pouvez quitter le menu en appuyant sur le bouton „X“.

Si vous souhaitez couper la connexion Bluetooth, appuyez sur le bouton „Disconnect“.

Heart Rate Device ON OFF TICKR X B91F DISCONNECT

MODE INGÉNIERIE

ECP (Engineering Control Panel) contient des réglages de paramètres liés au système et des affichages d'informations qui ne sont normalement pas nécessaires aux utilisateurs normaux. Ils se trouvent séparément dans les projets fonctionnels Factory I et Factory II. Les paramètres ne doivent être modifiés qu'après avoir consulté le service clientèle. Dans le HCP (Home Control Panel), cliquez 10 fois sur le bouton caché en bas au milieu ou maintenez-le enfoncé pendant 10 secondes pour passer automatiquement au PCE :

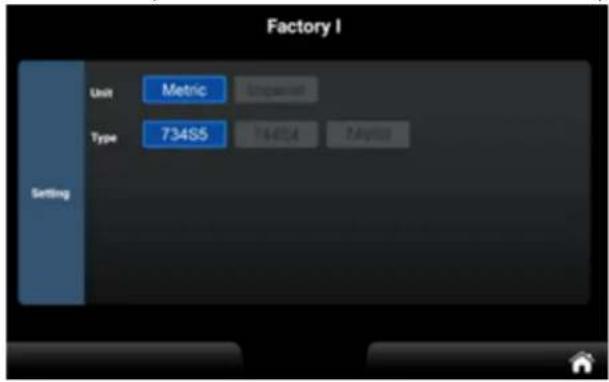

Mode d'ingénierie I Page de fonction

Le mode d'ingénierie I a deux fonctions, à savoir la conversion d'unités (Unit) et la sélection de

machines (Type).

Factory I Unit Metric Unboxed Type 734S5 16404 74yton Setting

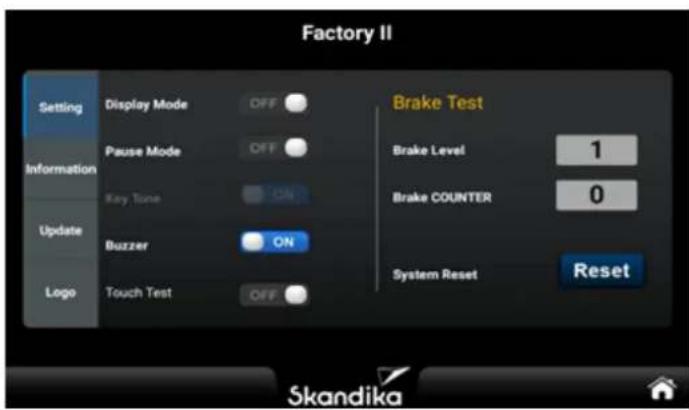

Le mode d'ingénierie II est divisé en quatre catégories : Réglage, Information, Mise à jour et Logo.

Factory II Setting Display Mode OFF Information Pause Mode OFF Key Tone ON Update Buzzer ON Logo Touch Test OFF Brake Test Brake Level 1 Brake COUNTER 0 System Reset Reset Skandika

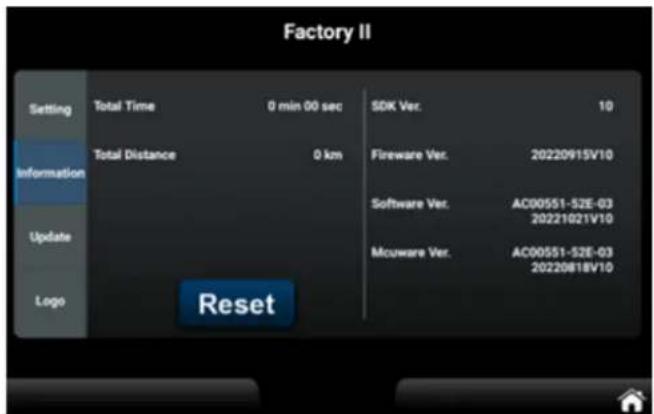

Factory II Setting Total Time 0 min 00 sec Information Total Distance 0 km Update Logo Reset SDK Ver. 10 Fireware Ver. 20220915V10 Software Ver. AC00551-52E-03 20221021V10 Mcuware Ver. AC00551-52E-03 20220818V10

• Lorsque DISPLAY MODE est réglé sur OFF sur la page de fonction de contrôle principale, le système passe en mode veille si aucune vitesse n'est saisie et aucun bouton n'est actionné pendant cinq minutes. Le rétroéclairage et l'écran s'éteignent et la résistance pendant le mode veille doit être réglée sur 1.

• Si PAUSE MODE est sur ON et qu'aucune vitesse n'est saisie pendant 30 secondes, le système passe en mode pause.

• si aucune touche, etc. n'est actionnée pendant 3 minutes, le système passe en mode SUMMARY. Si aucune touche n'est actionnée pendant 3 minutes supplémentaires, le système revient en MODE IDLE.

• Si l'on appuie sur la touche de sortie manuelle pour revenir au mode RÉSUMÉ et qu'aucune touche n'est actionnée pendant 3 minutes, l'appareil revient en MODE VIDE.

- Si PAUSE MODE est désactivé et qu'aucune vitesse n'est saisie pendant 30 secondes, l'appareil passe en mode pause. Si aucune touche n'est actionnée et que l'appareil reste sur l'écran de pause, et si la touche de sortie manuelle est actionnée pour revenir à la RÉSUMÉ, il revient en MODE VIDE au bout de 3 minutes.

Fonction Description
Total Time Durée totale d'utilisation
Total Distance Distance totale parcourue
Software Version Version APP, non modifiable
SDK Version	Version SDK, non modifiable
Firmware Version	Version du système d'exploitation, non modifiable
MCU Version	Version du micrologiciel subordonné, non modifiable.
Reset	Appuyer sur cette touche pour réinitialiser le temps total et la distance totale

Fonction UPDATE

Lorsque le système détecte le fichier AC00551-52E-03.apk sur le disque U, le voyant „Update S/W“ s'allume. En appuyant sur le bouton „Update S/W“, la page de sélection de la liste de fichiers s'affiche et le processus standard de mise à jour du système Android est lancé. Ce processus ne peut pas être personnalisé. Une fois le processus de mise à jour terminé, le système redémarre automatiquement et revient au HCP. Notez que l'alimentation ne doit pas être coupée pendant la mise à jour, car cela pourrait endommager le système et l'empêcher de fonctionner normalement.

Si le système reconnaît le fichier AC00551-52E-03-220818_V10-4094d7c08fc6f4e0-4094d7c-08fc6f4e0.bin sur le disque U, il est possible d'effectuer la mise à jour subordonnée du firmware en cliquant sur le bouton caché à côté du bouton „Update S/W“. Ici aussi, il est important de ne pas couper l'alimentation électrique pendant le processus de mise à jour afin d'éviter d'éventuels dommages au système.

L'ordinateur peut afficher différents messages d'erreur. Nous avons dressé ici une liste des erreurs possibles et de la manière d'y remédier. Si vous ne parvenez pas à résoudre un problème, veuillez contacter le service clientèle.

ERREUR DE CONNEXION

Il s'agit d'une erreur de connexion au réseau.

Vérifiez que les câbles de l'ordinateur sont correctement connectés et que l'ordinateur lui-même n'est pas endommagé. Débranchez l'appareil de l'alimentation électrique pendant au moins 2 minutes et vérifiez si l'erreur est toujours présente après la remise en marche.

E81

Il s'agit d'une erreur de réglage.

Débranchez l'appareil de l'alimentation électrique pendant au moins 2 minutes et vérifiez si l'erreur est toujours présente après une nouvelle mise en marche.

E82 / E83

Il s'agit d'une erreur de calibrage ou de réinitialisation.

Débranchez l'appareil de l'alimentation électrique pendant au moins 2 minutes et vérifiez si l'erreur est toujours présente après une nouvelle mise en marche.

ÉCHAUFFEMENT et RÉCUPÉRATION

Un programme d'exercices réussi consiste en un échauffement, un exercice aérobique et une récupération. Entraînez-vous de préférence au moins deux ou trois fois par semaine, avec une pause d'un jour entre les séances d'entraînement. Après plusieurs mois, vous pouvez augmenter la fréquence à quatre ou cinq fois par semaine.

Échauffement

iLa phase améliore la circulation sanguine et aide les muscles à travailler correctement - le risque de crampe musculaire ou des blessures est réduit. Nous recommandons d'effectuer exercices d'étirement comme décrit ci-dessus. Maintenez chaque étirement pendant environ 30 secondes - étirer seulement si loin que aucune douleur s'apparaît. Les exercices de réchauffement peuvent également inclure la marche rapide, le jogging, les sauts à la corde, les exercices de saut ou la course sur place.

ÉTIRAGE

Les muscles peuvent être étirés plus facilement lorsqu'ils sont chauds. Cela permet de réduire le risque de blessures. ÉVITEZ LES À-COUPS.

Étirez-vous latéra- lement Touchez les orteils Étirez l'intérieur de la cuisse Étirez les muscles ischio-jambiers Étirez le tendon d'Achille

Parlez toujours à votre médecin avant de commencer un programme d'exercices.

Récupération

Afin d'assister le métabolisme après la phase d'entraînement et d'éviter l'apparition de courbatures ou de claquages musculaires, une « phase de refroidissement » doit être observée après la « phase d'entraînement ». Vous pouvez - par exemple - réduire la vitesse et encore courir pendant 5 minutes. Ensuite, répétez les exercices d'étirement de la phase d'échauffement.

UTILISATION D'UNE SANGLE DE POITRINE

L'ordinateur peut être connecté à une ceinture thoracique SKANDIKA Bluetooth compatible, aussi bien via le réglage du menu «Heart rate» que via l'application Kinomap. Si vous souhaitez que votre fréquence cardiaque soit transmise par la ceinture thoracique, procédez comme suit :

1. Assurez-vous qu'une pile appropriée a été insérée (pile ronde du type CR-2032, 3V) dans la sangle de poitrine (émetteur). Remplacement des piles: Retirez le couvercle du dos de l'émetteur (le cas échéant, à l'aide d'une pièce de monnaie). Retirez les piles usagées puis insérez des piles neuves avec le signe plus (+) vers le haut. Assurez-vous que l'anneau en caoutchouc est inséré correctement. Remettez le couvercle en place.
2. L'émetteur est attaché à la ceinture avec le deux boutons. Humidifiez légèrement les électrodes à l'arrière de l'émetteur! Cela augmente la sensibilité de contact et optimise la transmission radio vers l'ordinateur.
3. Portez la sangle de poitrine de manière à ce que les faces intérieures des électrodes reposent directement sur la poitrine. Le ruban élastique permet d'ajuster confortablement la sangle de poitrine. Les électrodes doivent toujours être en contact avec votre poitrine afin de pouvoir mesurer le rythme cardiaque.

Consigne de sécurité: Lorsque vous portez un stimulateur cardiaque, n'utilisez pas le cardiofréquence-mètre avant d'avoir consulter le fabricant du stimulateur cardiaque et/ou votre médecin.

Elimination des piles: Les piles ne doivent pas être jetées avec les ordures ménagères. En tant que consommateur, vous êtes obligé de remettre les piles usagées. Vous pouvez déposer vos piles usagées aux stations de collecte publiques de votre commune ou à tous les endroits où les piles de ce type sont vendues.

Pour un entraînement cardio ciblé et basé sur la fréquence cardiaque (HRC), il est important de garder un œil sur son propre pouls en permanence pendant l'entraînement et d'adapter sa puissance si

nécessaire.

- interface Bluetooth

- taille réglable

Vous pouvez acheter ce produit en utilisant le code QR suivant :

KINOMAP

L'ordinateur de l'appareil peut être connecté via Bluetooth (fréquence : 2,4 GHz) à l'application „KinoMap“. Transformez votre appareil en un produit fitness amusant et puissant ! Choisissez parmi les vidéos géolocalisées disponibles sur Kinomap et c'est parti ! Votre position est indiquée dans la vidéo, ainsi qu'à l'aide d'une icône sur la carte. Téléchargez l'application Kinomap Fitness dans l'App Store ou le Play Store en recherchant Kinomap Fitness ou en cliquant sur l'un des liens ci-dessous.

Installez et ouvrez l'application et enregistrez-vous ou connectez-vous. Activez Bluetooth. Ajoutez maintenant l'appareil comme suit :

Suchen Kinomap Kinomap SAS ACTUALSENSES 4,3 ★★★★☆ P53 4+ Newerungen und Posten 4m Neue Funktionen Thanks for training on Kinomap. Our daily concern is offering you the best experience there is. Versionoverlauf Vor 1 W Version 8.4.70 Vorschau

Kinomap FOLGT SIE Kinomap Gesponsert STAVANGER, LIMBURG & HONG KONG RACES JOIN THE CHALLENGE HAMMER SERIES in ASSOCIATION WITH wahoo Mehr erfahren >

Puis appuyez sur OK et retournez au menu principal. Vous pouvez maintenant sélectionner une distance pour votre entraînement (en fonction du type de compte, le cas échéant, uniquement certains itinéraires gratuits). Appuyez sur « START » (Démarrer) !

Kinomap Free videos Sarban 47.2 10.8 Options Startan Profit Largodramian HKS4 #1-Hong Kang Harbour HKS4 02:47 02:23 02:47 HKS4 02:47 HKS4

L'appareil peut être nettoyé avec un chiffon doux imbibé d'un détergent doux. N'utilisez pas de produits abrasifs ou de nettoyants chimiques corrosifs, ni de solvants, en particulier pour les pièces en plastique.

Après chaque utilisation, essuyez les résidus de transpiration avec un chiffon sec et absorbant.

Veillez toujours à ce qu'une humidité excessive n'atteigne pas l'écran de l'ordinateur, car cela pourrait entraîner des problèmes de fonctionnement ou des défauts.

N'exposez jamais l'appareil à la lumière directe du soleil et vérifiez régulièrement le bon serrage de toutes les vis.

Stockage

Stockez l'appareil dans un environnement propre et sec, hors de portée des enfants.

DÉPANNAGE

Problème : L'appareil oscille / vacille fortement pendant l'utilisation ou des bruits inhabituels sont émis.

Solution : Assurez-vous que toutes les connexions sont correctes et que l'appareil est de niveau. Le cas échéant, ajustez la position à l'aide des pieds réglables (8).

Problème : Pas d'affichage sur l'ordinateur.

Solution : Vérifiez toutes les connexions de câbles et si l'alimentation électrique est correctement établie.

Problème : la mesure du pouls n'est pas possible ou le pouls affiché est erroné.

Solution : vérifiez les connexions des câbles des capteurs de pouls manuels et tenez les deux capteurs complètement pendant quelques secondes jusqu'à ce que le pouls s'affiche correctement. Saisissez complètement les capteurs avec les deux mains, mais ne les serrez pas trop fort, seulement avec une pression modérée.

N° pièce	Description Qté
001 Cadre principal 1
002 Support de poignée 1
003 Pied avant 1
004 Pied arrière 1
005 Tige de selle 1
006 Poignée gauche 1
007 Poignée droite 1
008 Pied réglable 4
009 Écrou M10 4
010 Embout pour pied de support 4
011 Rondelle ∅8x∅20×2.0		11
012	Rondelle élastique ∅8	4
013	Vis M8×65	4
014	Raccordement du bloc d'alimentation avec câble L=850mm	1
015	Bloc d'alimentation	1
016 Pédale gauche 1
017	Pédale de droite	1
018 Vis M6×15		2
019 Roulements		4
020 Rouleau de transport		2
021	Vis M6×12	2
022 Couvercle		1
023 Câble du capteur		1
024	Câble d'ordinateur	1
025 Rondelle ∅8x∅16×1,5		7
026 Vis M8×20		12
027	Réglage rapide M16	1
028 Couvercle (tige de selle)		1
029 Réglage rapide		1
030 Embout pour réglage de la selle		2
031 Réglage de la selle		1
032 Porte-bidon		1
033 Vis M5×15		2
034 Selle		1
035 Vis ST4.2×10		4
036 Câble d'impulsion manuelle A		2
037	Connecteur A	2
038 Câble d'impulsion manuel B		2
039 Extension de câble		2
040	Vis ST4.2×15	2
041 Connecteur B		2
042 Vis M8×40 1
043	Support plastique réglable	1
044	Écrou M8	2
045 Vis M5×10 4
046	Support de l'ordinateur	1
047	Ordinateur	1
048	Capuchon de manivelle	2

N° pièce	Description Qté
049	Écrou M10x1.25	2
050	Pédalier gauche 1
051	Cache	2
052	Vis ST4.2x20	13
053 Vis ST4.2x25		25
054 Cache avant gauche		1
055 Couvercle avant droit A		1
056 Agrafe C ∅20x1.0		1
057	Rondelle ondulée ∅20x∅24x0,3	1
058 Palier 6004-2Z		2
059 Écrou M12 1
060	Câble de tension du moteur	1
061 Capteur avec câble		1
062 Moteur		1
063 Douille pour tige de selle		3
064	Crochet à ressort	2
065 Écrou M6		3
066	Vis M6x25 1
067	Écrou M10x1,0x9	1
068 Rondelle ∅30x2		1
069	Volant d'inertie	1
070	Vis M8x18	1
071	Rondelle PC ∅47x∅10.5x0.4	1
072	Support de presse	1
073	Rondelle ∅16x∅8x1,5	1
074	Vis M6x12	1
075 Rondelle ∅6x∅12x1.0		1
076 Rouleau de pressage		1
077 Pince C ∅12x1.0		1
078	Vis ST2.9x9	2
079	Support magnétique A	1
080	Base de l'aimant	1
081 Aimant		6
082 Axe pour plateau magnétique		1
083 Écrou M6		4
084 Rondelle élastique ∅6		4
085 Poulie		1
086 Arbre de la poulie		1
087	Couvercle droit 1
088 Pédalier droit 1
089 Courroie trapézoïdale		1
090	Couvercle avant droit B	1
091	Tube de protection pour le transport (peut être éliminé)	2
092 Câble de mise à la terre I		1
093 Câble de mise à la terre II		1

Étape 2

13 Vis M8x65 4 pièces

12 Rondelle élastique ø8 4 pièces

11 Rondelle ø8xø20x2,0 4 pièces

Outil combiné S10/13/14/15 1 pièce Clé Allen S6 1 pièce Clé à fourche S13-S15 1 pièce

CONDITIONS DE GARANTIE ET DE RÉPARATIONS

Pour nos appareils, nous proposons la garantie suivant les termes ci-dessous.

1. Selon les conditions suivantes (numéros 2 à 5) nous réparons tout défaut ou dommage sur l'appareil gratuitement, s'il s'agit d'un défaut de fabrication. Par conséquent, ces défauts et dommages doivent nous être signalés sans délai après leur apparition et pendant la période de garantie de 24 mois à compter de la date de livraison à l'utilisateur. La garantie ne couvre pas les pièces de protection qui se cassent facilement (le verre ou le plastique, par exemple). La garantie de couvre pas les petites anomalies du produit qui ne nuisent pas à l'utilisation du produit ou à sa valeur. La garantie ne couvre pas non plus les dommages d'origine chimique ou électrochimique ou les dommages due à une pénétration d'eau ou à des cas de force majeure.

2. La garantie prévoit le remplacement des pièces défectueuses, en fonction de notre décision. Les coûts des pièces et de la main d'œuvre seront à notre charge. Une réparation au domicile du consommateur ne peut être exigée. La preuve et la date d'achat, ou de livraison, sont obligatoires. Les pièces changées deviennent notre propriété.

3. La garantie est nulle si des réparations ou des réglages ont été effectués, sans notre accord, ou si les appareils

sont équipés de pièces ou accessoires additionnels qui ne sont adaptés à nos appareils. De plus, la garantie est nulle si l'appareil est endommagé ou détruit par un cas de force majeure ou en raison de facteurs environnementaux, en cas de mauvaise utilisation ou d'un entretien mal réalisé (non-respect du manuel d'utilisation) ou de dommages mécaniques. Le service clients peut vous autoriser à remplacer ou réparer des pièces défectueuses après consultation téléphonique. Dans ce cas-là, la garantie n'est pas nulle.

1. Les services de garantie ne s'étendent pas au-delà de la durée de la garantie. Elle n'entame pas non plus une nouvelle période de garantie.

2. Toute demande, particulièrement pour les dommages survenant en dehors de l'appareil, est exclue de la garantie tant que la responsabilité n'est pas ordonnée par la loi.

3. Nos conditions de garantie, qui couvrent les exigences et l'étendue de nos conditions de garantie, n'affectent pas les obligations de garantie contractuelles du reven- deur.

4. Les pièces touchées par une usure normale ne sont pas couvertes par la garantie.

5. La garantie est nulle si l'appareil n'est pas utilisé correctement, s'il est utilisé dans des salles de gym, des centres de rééducation ou des hôtels. Même si la majorité de nos appareils est destinée à un usage professionnel, un accord distinct est obligatoire.

INSTRUCTIONS POUR LA PROTECTION DE L'ENVIRONNEMENT

Nos produits et emballages se recyclent, ne les jetez pas! Trouvez où les déposer sur le site www.quefairedemesdechets.fr

Dans le cadre du travail continu d'amélioration des produits, nous nous réservons le droit de procéder à des modifications techniques et de design.

Pour d'accessoires ou de pièces de rechange, veuillez contacter : [e-mail] Centre de service clients : MAX Trader GmbH, Wilhelm-Beckmann-Str. 19, 45307 Essen, Allemagne

NOTES

NOTES

Skandika

Ventes et services par

MAX Trader GmbH
