Marque	Franke
Modèle	FDW 614E5P E
Type de produit	Lave-vaisselle encastrable
Dimensions (L × H × P)	598 × 820 × 555 mm
Poids	Environ 45 kg
Capacité	14 couverts standard
Alimentation électrique	220-240 V, 50 Hz, 10 A
Pression d'eau	0,05 - 1 MPa (0,5 - 10 bars)
Température d'alimentation en eau	Froide ou chaude (max 60 °C)
Consommation d'eau (cycle Eco)	9,5 L/cycle
Consommation d'énergie (cycle Eco)	0,95 kWh/cycle
Durée du programme Eco	3h35 min
Programmes de lavage	Eco 50°, Intensif 65°, Mixte 55°, Lavage et séchage rapide 50°, Rapide 28' (50°)
Niveau sonore	Non spécifié (estimé 44 dB)
Adoucisseur d'eau	Réglable (5 niveaux) avec réservoir de sel régénérant
Distributeur de liquide de rinçage	Réglable (5 niveaux)
Panneau de commande	Touches physiques avec voyants
Entretien	Nettoyage régulier des filtres et bras d'aspersion
Sécurité	Dispositif anti-refoulement, arrêt automatique en cas de fuite
Pièces détachées et réparabilité	Disponibilité des pièces pendant au moins 10 ans après la production
Assistance	Centres de maintenance technique Franke
Garantie	Consulter le livret de garantie fourni

FOIRE AUX QUESTIONS - FDW 614E5P E FRANKE

Comment régler la dureté de l'eau ?

Allumez l'appareil, puis éteignez-le. Appuyez sur la touche P pendant 5 secondes jusqu'à un bip. Allumez l'appareil, le voyant du niveau actuel clignote. Appuyez sur P pour sélectionner le niveau souhaité (voir tableau de dureté). Éteignez l'appareil pour valider.

Comment remplir le réservoir de sel régénérant ?

Retirez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire). La première fois, remplissez d'eau. Utilisez l'entonnoir pour verser du sel spécial lave-vaisselle jusqu'au bord (environ 1 kg). Essuyez les résidus et revissez le bouchon fermement. Lancez immédiatement un cycle de lavage pour éviter la corrosion.

Comment ajuster le dosage du liquide de rinçage ?

Allumez puis éteignez l'appareil. Appuyez trois fois sur la touche P (bip). Allumez à nouveau : le voyant du niveau actuel clignote. Appuyez sur P pour choisir le niveau (1 à 5). Éteignez pour confirmer. Si le niveau est à 1 (ECO), aucun liquide n'est distribué.

Quels programmes de lavage sont disponibles ?

Les programmes sont : Eco 50° (vaisselle normalement sale, économique), Intensif 65° (très sale, casseroles), Mixte 55° (saleté mixte), Lavage et séchage rapide 50° (vaisselle sale, séchage rapide), et Rapide 28' (demi-charge légèrement sale, sans séchage).

Que faire si le lave-vaisselle fait beaucoup de bruit ?

Vérifiez que la vaisselle ne s'entrechoque pas en la repositionnant (voir chapitre chargement). Un excès de mousse peut aussi être en cause : utilisez moins de détergent ou un produit adapté. Si le bruit persiste, assurez-vous que les bras d'aspersion tournent librement.

Pourquoi la vaisselle n'est-elle pas propre après le lavage ?

Causes possibles : mauvais chargement bloquant les bras d'aspersion, cycle de lavage trop doux, excès de mousse, bouchon du distributeur de liquide de rinçage mal fermé, filtre encrassé ou réservoir de sel vide. Consultez le tableau de dépannage dans la notice.

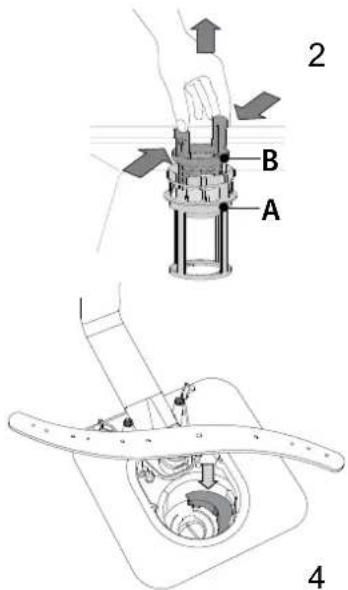

Comment nettoyer l'ensemble filtre ?

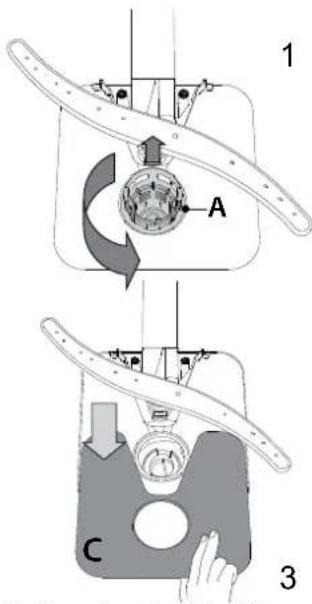

Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le. Enlevez le panier B en appuyant sur les volets latéraux. Retirez la plaque en inox C. Nettoyez sous l'eau courante avec une brosse non métallique. Remontez en ordre inverse. Ne jamais utiliser sans filtre.

Que faire si le voyant de sel reste allumé après remplissage ?

Le voyant de sel peut mettre plusieurs cycles à s'éteindre après un remplissage. Si le problème persiste, vérifiez que le réservoir est bien rempli et que le bouchon est serré. Assurez-vous également que le réglage de la dureté de l'eau est correct.

Comment ajouter de la vaisselle en cours de cycle ?

Sans éteindre l'appareil, ouvrez la porte avec précaution (attention à la vapeur). Le voyant Départ/Pause clignote. Placez la vaisselle, refermez la porte et appuyez sur Départ/Pause dans les 4 secondes. Le cycle reprend là où il s'était arrêté.

Que faire en cas de coupure de courant ?

Le cycle s'arrête. Le lave-vaisselle ne redémarre pas automatiquement. Ouvrez la porte, appuyez sur Départ/Pause et refermez la porte dans les 4 secondes. Le cycle reprend à l'endroit interrompu.

MODE D'EMPLOI FDW 614E5P E FRANKE

Manuel d'utilisation

Avant d'utiliser l'appareil, lisez attentivement les consignes de sécurité.

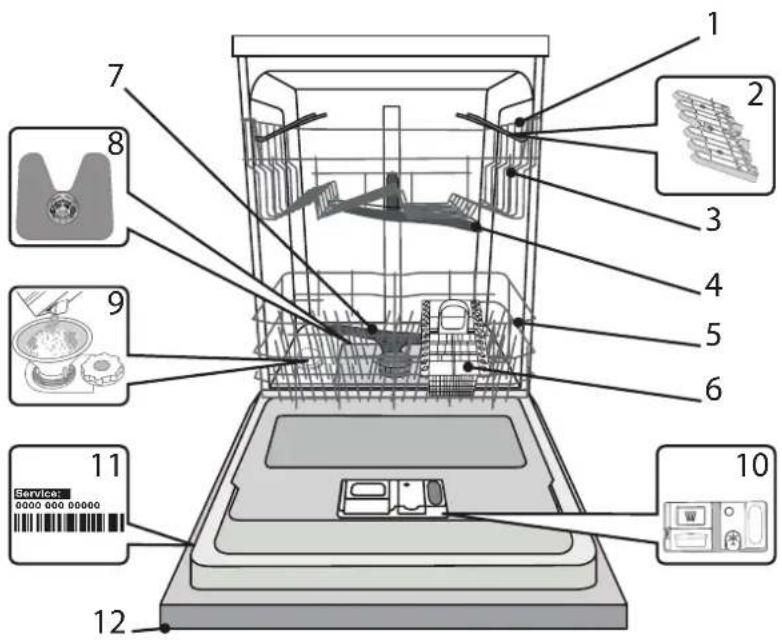

APERÇU

1. Panier supérieur
2. Volets pliables
3. Bouton de réglage de la hauteur du panier supérieur
4. Bras d'aspersion supérieur
5. Panier inférieur
6. Panier à couverts
7. Bras d'aspersion inférieur
8. Ensemble filtre
9. Réservoir à sel
10. Distributeurs de détergent et liquide de rinçage
11. Plaque signalétique
12. Panneau de commande

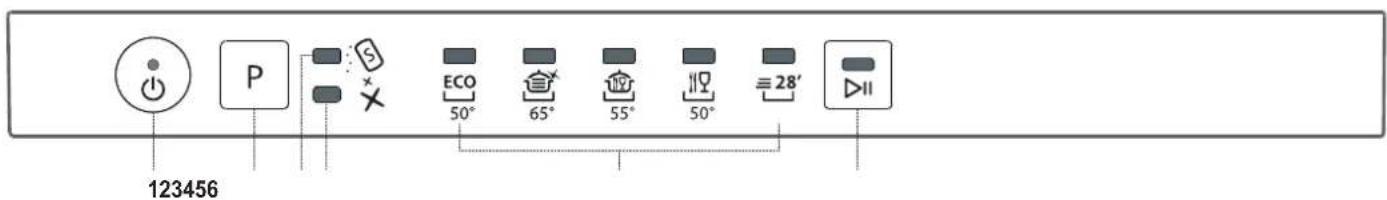

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec le voyant
2. Sélecteur de programme
3. Voyant de niveau de sel
4. Voyant de niveau de liquide de rinçage
5. Voyants de programme
6. Touche Départ/Pause avec le voyant

PREMIÈRE UTILISATION : SEL, LIQUIDE DE RINÇAGE ET DÉTERGENT

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments élastiques qui retiennent le panier supérieur.

REMPLIR LE RÉSERVOIR DE SEL RÉGÉNÉRANT

L'utilisation de sel régénérant empêche la formation de calcaire sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÊTRE VIDE.

• Il est important de régler la dureté de l'eau.

Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir VUE D'ENSEMBLE) et il doit être rempli quand le voyant REMPLISSAGE DE SEL sur le panneau de commande est allumé.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante : remplissez d'eau le réservoir à sel.
3. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg) ; il est normal qu'un peu d'eau déborde.
4. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajustement de sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

RÉGLER LA DURETÉ DE L'EAU

Pour que l'adoucisseur d'eau fonctionne à la perfection, il est important de régler la dureté de l'eau aux conditions existantes dans votre lieu de résidence. Cette information peut être obtenue auprès de tout fournisseur d'eau local.

L'usine règle la valeur par défaut de la dureté de l'eau.

• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Appuyer sur la touche P pendant 5 secondes ; un bip se fait entendre.
• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Le voyant pour le programme du niveau de réglage actuel clignote. Appuyer sur la touche P pour sélectionner le niveau de dureté désiré (voir TABLEAU DE DURETÉ DE L'EAU).

Tableau de durété de l'eau
Niveau		°dH Degrés allemand	°fH Degrés français	°Clark Degrés angeçais
1	Très douce 0 -	6 0 - 10 0 - 7
2	Moyenne 7 -	- 11	- 20	8 - 14
3	Douce	12 - 16	21 - 29	15 - 20
4	Dure	17 - 34	30 - 60	21 - 42
5	Très dure	35 - 50	61 - 90	43 - 62

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT. Le réglage est terminé !

Une fois cette opération complétée, lancez un programme sans charger le lave-vaisselle.

Utilisez uniquement du sel spécialement conçu pour les lave-vaisselle. Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint. Si le réservoir de sel n'est pas rempli, l'adoucisseur et l'élément chauffant peuvent être endommagés à cause de l'accumulation de calcaire. L'utilisation de sel est recommandée avec tout type de lessive pour lave-vaisselle.

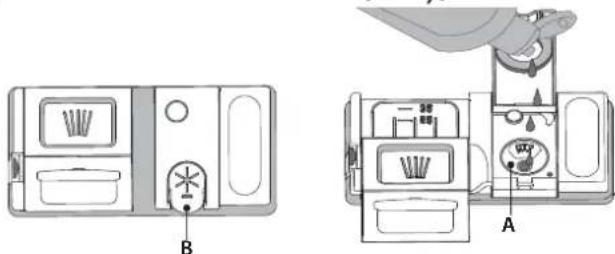

REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rinçage permet à la vaisselle de SÉCHER plus facilement. Le distributeur de liquide de rinçage A doit être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet du couvercle.
2. Versez doucement du liquide de rinçage jusqu'à la marque de référence (110 ml) du réservoir de remplissage - évitez les débordements. Si cela se produit, nettoyez les dégâts immédiatement avec un chiffon sec.
3. Appuyez sur le bouchon pour le fermer ; un clic se fait entendre.

Ne JAMAIS verser le liquide de rinçage directement dans la cuve.

AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE

Si vous n'êtes pas complètement satisfait du séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.

• Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRÊT. Éteignez-le en utilisant la touche MARCHE/ARRÊT.
• Appuyez sur la touche P à trois reprises - vous entendrez un bip.
• Allumez-le en utilisant la touche MARCHE/ARRÊT. Le numéro du niveau de sélection actuel et le voyant du niveau de liquide de rinçage clignotent.
• Appuyez sur la touche P pour sélectionner la quantité de liquide de rinçage qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÊT. Le réglage est terminé ! Si le niveau de liquide de rinçage est à 1 (ECO), aucun liquide de rinçage ne sera distribué. Dans ce cas, le voyant LIQUIDE DE RINÇAGE BAS ne s'allumera pas s'il ne reste plus de liquide de rinçage. Un maximum de 5 niveaux peuvent être réglés selon le modèle du lave-vaisselle. Les réglages d'usine sont spécifiques au modèle ; veuillez suivre les instructions ci-dessus pour vérifier ceux qui s'appliquent à votre machine.
• Si vous observez des traces bleuâtres sur la vaisselle, réglez sur un niveau plus bas (2-3).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez-la sur un niveau plus haut (4-5).

REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

L'utilisation d'un détergent non conçu pour les lave-vaisselle peut provoquer un dysfonctionnement ou des dommages à l'appareil.

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous dosez le détergent, consultez les informations mentionnées précédemment pour ajuster la quantité correcte. À l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la lessive.
2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle ; un clic se fait entendre.
3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme.

TABLEAU DES PROGRAMMES

Programme		Séchage	Durée du programme de lavage (h:min)1)	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1. Éco	ECO	50°	✓	3:35 9,5 0,95
2. Intensif 65° 2:40 18,0 1,43			✓
3. Mixte 55° 2:15 16,0 1,40			✓
4. Lavage et séchage rapide	50°	1:30	0 14/5 1,30
5. Rapide 28'	28'	50°	-	0:28 9,0 0,50

Les données du programme Éco sont mesurées dans des conditions de laboratoire conformément à la norme européenne EN 60436:2020.

Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes.

*) Les valeurs indiquées pour des programmes différents du programme Éco sont fournies à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

DESCRIPTION DES PROGRAMMES

Consignes pour la sélection du cycle de lavage.

1 ÉCO

Le programme Éco est adapté pour nettoyer la vaisselle normalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation française en matière d'éco-conception.

2 INTENSIF

Programme conseillé pour une vaisselle très sale, particulièrement adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle délicate).

3 MIXTE

Saleté mixte. Pour la vaisselle normalement sale avec des résidus de nourriture secs.

Vaisselle sale. Cycle quotidien, assure un rendement de nettoyage optimal et des performances de séchage en moins de temps.

5 RAPIDE 28'

Programme à utiliser pour la demi-charge de vaisselle légèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.

Remarques:

Il convient de noter que le cycle Rapide 28' est destiné uniquement à la vaisselle légèrement sale.

CHARGEMENT DES PANIERS

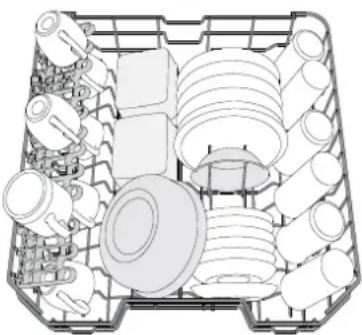

PANIER SUPÉRIEUR

(exemple de chargement du panier supérieur) Chargez la vaisselle délicate et légère: verres, tasses, petits saladiers.

AJUSTER LA HAUTEUR DU PANIER SUPÉRIEUR

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle encombrante sur le panier inférieur et éviter les chocs avec le panier supérieur ; en créant plus d'espace en hauteur.

Le panier supérieur comprend un dispositif de réglage de la hauteur (voir figure). Sans appuyer sur les leviers, soulevez simplement le panier supérieur en le tenant par les côtés jusqu'à ce qu'il soit stable en position élevée.

Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé. Ne JAMAIS soulever ou abaisser un seul côté du panier.

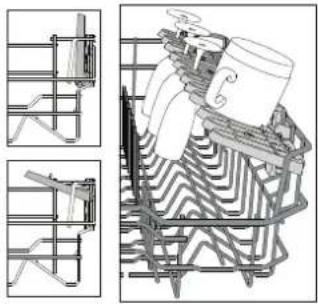

VOLETS PLIABLES AVEC POSITIONS AJUSTABLES

Les volets pliables latéraux peuvent être pliés ou dépliés afin d'optimiser la disposition de la vaisselle à l'intérieur du panier. Les verres de vin peuvent être placés en sécurité dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante.

Selon le modèle :

• pour déplier les volets, il est nécessaire de les coulisser vers le haut et de les tourner ou de les libérer des fixations et de les tirer vers le bas.
• pour replier les volets, il est nécessaire de les tourner et de les faire coulisser vers le bas ou de les tirer vers le haut et de les accrocher aux fixations.

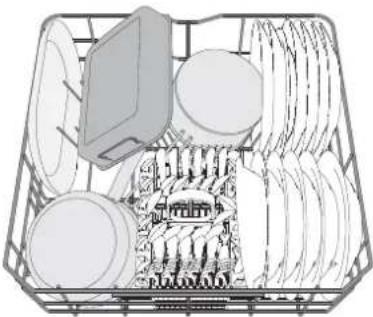

PANIER INFÉRIEUR

(exemple de chargement du panier inférieur)

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles doivent être placés sur le côté pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion.

PANIER À COUVERTS

Le panier comprend des grilles supérieures pour placer les couverts plus facilement. Le panier à couverts doit uniquement être placé à l'avant du panier inférieur.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placés à l'horizontale dans le compartiment rabattable sur le panier supérieur.

UTILISATION QUOTIDIENNE

1. VÉRIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. ALLUMER LE LAVE-VAISSELLE

Ouvrez la porte et appuyez sur la touche MARCHE/ARRÊT.

3. CHARGER LES PANIERS

(voir CHARGEMENT DES PANIERS)

4. REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Sélectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).

6. DÉMARRER

Démarrez le cycle de lavage en appuyant sur le bouton DÉPART/Pause (le témoin est allumé) et en fermant la porte dans les 4 secondes. Quand le programme démarre, vous entendez un bip simple. Si la porte n'a pas été fermée dans les 4 secondes, le signal d'alarme est activé. Dans ce cas, ouvrez la porte, appuyez sur le bouton DÉPART/Pause et fermez de nouveau la porte dans les 4 secondes.

7. FIN DU CYCLE DE LAVAGE

La fin du cycle de lavage est indiquée par des bips et par le clignotement du voyant du programme sélectionné. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRÊT. Pour éviter de vous brûler, attendez quelques minutes avant de retirer la vaisselle. Déchargez les paniers en commençant par le panier inférieur.

L'appareil s'éteint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec de l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

MODIFICATION D'UN PROGRAMME EN COURS

Si vous avez sélectionné le mauvais programme, vous pouvez le changer, à condition que ce soit fait au tout début du cycle : ouvrez la porte, appuyez sur le bouton MARCHE/ARRÊT et maintenez-le enfoncé, la machine s'éteindra.

Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées ; lancez le cycle en appuyant sur le bouton DÉPART/Pause et en fermant la porte dans les 4 secondes.

AJOUT DE VAISSELLE SUPPLÉMENTAIRE

Sans éteindre la machine, ouvrez la porte (le voyant DÉPART/Pause commencera à clignoter) (attention à la vapeur chaude !) et placez la vaisselle à l'intérieur du lave-vaisselle. Appuyez sur le bouton DÉPART/Pause et fermez la porte dans les 4 secondes, le cycle reprendra à l'endroit où il a été interrompu.

INTERRUPTIONS ACCIDENTELLES

Si la porte est ouverte pendant le cycle de lavage, ou s'il y a une coupure de courant, le cycle s'arrête. Pour reprendre le cycle à l'endroit où il a été interrompu, appuyez sur le bouton DÉPART/Pause et fermez la porte dans les 4 secondes.

AVIS ET CONSEILS

CONSEILS

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu'elle tienne bien en place et ne risque pas de tomber ; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes de côté pour permettre à l'eau d'atteindre toutes les surfaces et couler librement.

Avertissement : Vérifiez que les couvercles, poignées et poêles à frire n'empêchent pas les bras d'aspersion de tourner librement. Placez les petits articles dans le panier à couverts. La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permettent un meilleur rendement lors du lavage. Après avoir chargé l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

ASTUCES SUR L'ÉCONOMIE D'ÉNERGIE

• Lorsque le lave-vaisselle domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaisselle dans un lave-vaisselle consomme habituellement MOINS D'ÉNERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lave-vaisselle, il est recommandé de débuter le cycle de lavage une fois que le lave-vaisselle est totalement chargé. Le chargement du lave-vaisselle domestique jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau. Vous trouverez des informations sur le chargement correct de la vaisselle dans le chapitre CHARGEMENT DES PANIERS. En cas de chargement partiel, il est recommandé d'utiliser des options de lavage spécifiques si elles sont disponibles (Multizone), en remplissant uniquement les paniers sélectionnés. Un chargement incorrect ou une surcharge du lave-vaisselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de séchage.
• Un prérinçage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

HYGIÈNE

Pour éviter les odeurs et les dépôts qui pourraient s'accumuler dans le lave-vaisselle, lancez un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détergent et lancez le programme sans vaisselle pour nettoyer l'appareil.

VAISSELLE QUI NE CONVIENT PAS

Vaisselle ne pouvant être lavée dans un lave-vaisselle :

• Casseroles et vaisselle en bois : elles peuvent s'abîmer à cause des températures de lavage élevées ;
• Objets d'artisanat : ils peuvent rarement être lavés dans un lave-vaisselle. Les températures relativement élevées de l'eau et les détergents utilisés peuvent les endommager ;
• Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur ; Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se tacher ;
• Argenterie : la vaisselle en argent peut se tacher ;
• Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes ;
• Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselle, même s'il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.

VERRES ET VAISSELLE ENDOMMAGÉS

• Seulement utiliser des verres ou de la porcelaine qui sont lavables au lave-vaisselle conformément aux recommandations du fabricant. Utilisez un détergent doux, adapté à la vaisselle.
• Retirez les verres et les couverts du lave-vaisselle aussitôt que le cycle de lavage est terminé.

NETTOYAGE ET MAINTENANCE

Toujours débrancher l'appareil pour le nettoyer et effectuer de l'entretien. N'utilisez pas de liquides inflammables pour nettoyer l'appareil.

NETTOYER LE LAVE-VAISSELLE

Les marques sur les côtés de l'appareil peuvent être enlevées en utilisant un linge humide, de l'eau, et un peu de vinaigre.

Les surfaces externes de l'appareil et le panneau de contrôle peuvent être nettoyés en utilisant un linge non abrasif humide. N'utilisez pas de solvants ou de produits abrasifs.

PRÉVENIR LES MAUVAISES ODEURS

Gardez toujours la porte de l'appareil entrouverte pour éviter que la moisissure ne se forme et ne s'accumule à l'intérieur de l'appareil. Nettoyez régulièrement les joints autour de la porte et des distributeurs de détergent en utilisant une éponge humide. Ainsi, les résidus de nourriture ne s'accumuleront pas dans les joints (principale cause de la formation de mauvaises odeurs).

NETTOYER LE TUYAU D'ARRIVÉE D'EAU

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas été utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'impuretés ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, l'arrivée d'eau pourrait se boucher et endommager le lave-vaisselle.

VÉRIFIER LE TUYAU D'ALIMENTATION D'EAU

Vérifiez régulièrement le tuyau d'arrivée pour déceler de la friabilité et des fissures. S'il est endommagé, remplacez-le avec un nouveau tuyau disponible auprès de notre service après-vente ou votre détaillant spécialisé. Selon le type de tuyau :

Si le tuyau d'arrivée a un revêtement transparent, vérifiez si la couleur est plus prononcée à certains endroits. Si c'est le cas, il pourrait y avoir une fuite et il doit être remplacé.

Pour les tuyaux d'arrêt d'eau : vérifiez la petite fenêtre d'inspection de la soupape de sécurité (voir la flèche). Si elle est rouge, la fonction d'arrêt d'eau a été déclenchée et le tuyau doit être remplacé avec un nouveau. Pour dévisser ce tuyau, appuyez sur le bouton déclencheur tout en dévissant le tuyau.

NETTOYER L'ENSEMBLE FILTRE

Nettoyez régulièrement l'ensemble filtré pour éviter qu'il ne se bouche et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obstrués ou des corps étrangers à l'intérieur du système de filtration ou des bras de lavage peut provoquer un dysfonctionnement du lave-vaisselle en réduisant l'efficacité de lavage, en augmentant le bruit de fonctionnement et la consommation d'électricité.

L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilisez pas le lave-vaisselle sans les filtres ou si un filtre est mal ajusté. Au moins une fois par mois ou tous les 30 cycles, vérifiez l'assemblage du filtre et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une brosse non métallique et en suivant les instructions ci-dessous :

1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2).
3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc.), enlevez-les minutieusement.
5. Inspectez la cavité et enlevez les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noire) (Fig. 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtrant et remettez-le en place correctement ; c'est très important pour que le lave-vaisselle garde son efficacité.

NETTOYER LES BRAS D'ASPERSION

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trous utilisés pour asperger de l'eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

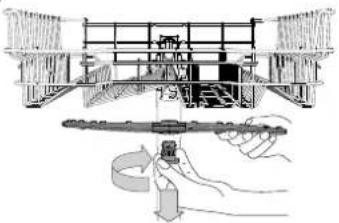

Pour enlever le gicleur supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire. Le bras d'aspersion supérieur doit être replacé de façon que le côté avec le plus grand nombre de trous soit placé vers le haut.

Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.

SYSTÈME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la dureté de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contribuant également à une meilleure performance de nettoyage.

Ce système se régénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de dureté de l'eau - la régénération a lieu une fois tous les 6 cycles Eco avec un niveau de dureté de l'eau réglé à 3.

Le processus de régénération a lieu en fin de cycle pendant que le lave-vaisselle est à l'arrêt. Au début du cycle suivant, le rinçage des résines permet d'évacuer tout le calcaire précipité et la saumure résiduelle.

• Une régénération simple consomme : environ 3,5 L d'eau ;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle ;
• Consomme moins de 0,005 kWh d'énergie.

Si l'appareil doit être déplacé à un moment ou un autre, gardez-le en position debout ; si c'est absolument nécessaire, il peut être incliné vers l'arrière.

BRANCHER L'ALIMENTATION D'EAU

Lors de l'installation, le branchement de l'alimentation d'eau doit être effectué par un technicien qualifié.

Les tuyaux d'arrivée et de sortie d'eau peuvent être placés vers la gauche ou la droite dans le but d'obtenir la première installation.

Assurez-vous que le lave-vaisselle ne plie pas ou n'écrase pas les tuyaux.

BRANCHER LE TUYAU D'ARRIVÉE D'EAU

• Faire couler l'eau jusqu'à ce qu'elle soit parfaitement claire.
• Vissez le tuyau d'alimentation en place et ouvrez le robinet.

Si le tuyau d'alimentation n'est pas assez long, contactez un magasin spécialisé ou un technicien agréé.

La pression d'eau doit être entre les valeurs indiquées dans le tableau des données techniques - sinon le lave-vaisselle ne fonctionnera pas bien.

Assurez-vous que le tuyau n'est pas plié ou écrasé.

CARACTÉRISTIQUES POUR LE BRANCHEMENT DU TUYAU D'ALIMENTATION D'EAU :

ALIMENTATION D'EAU chaud ou froid (max. 60°C)
ARRIVÉE D'EAU 3/4"
PUISSANCE DE LA PRESSION D'EAU	0,05 ÷ 1 MPa (0.5 ÷ 10 bars) 7,25 - 145 psi

BRANCHER LE TUYAU DE SORTIE D'EAU

Branchez le tuyau de sortie à un conduit de drainage qui a un diamètre d'au moins 2 cm A.

La connexion du tuyau de sortie doit se faire à une hauteur variant entre 40 et 80 cm du plancher ou de la surface sur laquelle le lave-vaisselle est installé.

Avant de brancher le tuyau de sortie à l'évier, assurez-vous d'enlever le bouchon de plastique B.

DISPOSITIF ANTI-REFOULEMENT

Dispositif anti-refoulement. Pour éviter les inondations, le lave-vaisselle est muni d'un système spécial qui bloque l'alimentation d'eau en cas de problème ou de fuites à l'intérieur de l'appareil.

Certains modèles sont aussi munis du dispositif de sécurité supplémentaire Nouveau Arrêt de l'Eau, qui garantit une protection anti-refoulement en cas de bris du tuyau d'alimentation. Le tuyau d'arrivée d'eau ne doit jamais être coupé, il comprend des pièces électriques sous tension.

CONNEXION ÉLECTRIQUE

Si ce n'est pas le cas, demandez à un technicien qualifié de remplacer la fiche (voir ASSISTANCE). N'utilisez ni rallonge, ni multiprise. Une fois que l'appareil est installé, le câble d'alimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit pas être plié ou écrasé.

Si le câble d'alimentation électrique est endommagé, demandez au fabricant ou à un centre d'assistance technique de le remplacer pour éviter tout danger.

L'entreprise décline toute responsabilité en cas d'accident si ces règles ne sont pas observées.

POSITIONNEMENT ET NIVELAGE

1. Placez le lave-vaisselle sur un plancher solide et de niveau. Si le plancher est inégal, les supports avant de l'appareil peuvent être ajustés pour atteindre la bonne position horizontale. Si l'appareil est bien nivelé, il sera plus stable et moins enclin à se déplacer, vibrer ou faire du bruit lors du fonctionnement.
2. Avant d'encastrer le lave-vaisselle, collez la pellicule adhésive transparente sous la tablette de bois afin de la protéger de la condensation qui pourrait se former.
3. Placez le lave-vaisselle de façon à ce que les panneaux latéraux ou le panneau arrière soient en contact avec les meubles ou le mur adjacent. Cet appareil peut aussi être encastré sous un comptoir.
4. Pour ajuster la hauteur du support arrière, tournez la douille hexagonale rouge située sur la partie centrale inférieure à l'avant du lave-vaisselle en utilisant une clé hexagonale avec une ouverture de 8 mm. Tournez la clé dans le sens horaire pour le soulever et dans le sens antihoraire pour l'abaisser.

DIMENSIONS ET CAPACITÉ :

LARGEUR 598 mm
HAUTEUR 820 mm
PROFONDEUR 555 mm
CAPACITÉ 14 couverts standards

Dépannage

Si votre lave-vaisselle ne fonctionne pas correctement, vérifiez si le problème peut être résolu en suivant la liste ci-après. Pour d'autres erreurs ou problèmes, contactez le service après-vente agréé dont les coordonnées peuvent être trouvées dans le livre de garantie. Le fabricant assure la disponibilité des pièces détachées pendant au moins 10 ans après la date de production de cet appareil.

PROBLÉMES	CAUSES POSSIBLES SOLUTIONS
L'indicateur de sel est allumé	Le réserve de sel est vide. (Après le replisage, il est possible que levoyant du niveau de sel régérangerant ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le réserve de sel régérangerant (pour plus d'informations, reportez-vous à la page 37).Réglez la durée de l'eau - reportez-vous au tableau de la page 37.
Le voyant de liquide de rincege est allumé	Le distributeur de liquide de rincege est vide.(Après le replissage, il est possible que levoyant du niveau de liquide de rincege ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le distributeur de liquide de rincege (pour plus d'informations, reportez-vous à la page 37).
Le lave-vaiselle ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché. Insérez la fichePanne de courant.La porte du lave-vaiselle n'est pas fermée.Le cycle est interrompu par une ouverture de la portepopération à 4 secondes.Les commandes ne fonctionnent pas.	Dans la prise de courant.Pour des raisons de sécurité, le lave-vaiselle ne redémarrera pas automatiquement lors du retour de l'alimentation électrique. Ouvrez la portedu lave-vaiselle, appuyez sur le bouton D'PART/Pause, et fermez la portedans les 4 secondes.Poussez vigoureusement la porte pour entendre le « clic ».Appuyer sur D'PART/Pause et fermer la portedans les 4 secondesÉteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT, rallumez-le environ une minute après, et recommencer le programme. Si le problème persisté, débranchez l'apparéil pendant 1 minute, puis rebranchez-le.
Le lave-vaiselle ne se vidange pas.	Le cycle de lavage n'est pas encore terminé. AttendeLe tuyau de vidange est plié.Lé conduit de vidange de l'évier est bouché. NettoyezLe filtre est bouché par des résidus de nourriture.	Re que le cycle se termine.Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNESD'INSTALLATION).z le conduit de vidange de l'évier.Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTRE).
Le lave-vaiselle fait beaucoup de bruit.	La vaiselle s'entrechoque.Ily a une trop grande quantité de mousse.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).Le détergent a été mal mesure ou il n'est pas ajustat pour les lave-vaiselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Reliancez le cycle en cours en éteignant le lave-vaiselle, puis en le rallumant, sélectionné un nouveau programme, appuyez sur D'PART/Pause et fermez la portedans les 4 secondes. Merci de ne pas ajouter de détergent.
La vaiselle n'est pas propre.	La vaiselle n'est pas bien place. Replacez la vaLbras d'aspersion ne bougent pas libre-ment, ils sont généés par la vaiselle.Lé cycle de lavage est trop délicat.Ily a une trop grande quantité de mousse.Lebouchon du comportement de liquide derinçage n'est pas bien fermé.Lefiltre est sale ou bouché.II n'y a pas de sel. Remplir le réserveir de sel (voiREMPLIR LE RÉSERVOIR DE SEL).	sselle (voir CHARGEMENT DES PANIERS).Replacez la vaiselle (voir CHARGEMENT DES PANIERS).Sélectionné le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).Le détergent a été mal mesure ou il n'est pas ajustat pour les lave-vais-selles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).Assurez-vous que le bouchon du distributeur de liquide de rincege est fermé.Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).REEMPLIR LE RÉSERVOIR DE SEL).
L'eau n'arrive pas au lave-vaiselle.Toutes les LEDclignotertrapidement	L'alimentation d'eau est vide ou le robinet est fermé.Letuyau d'accrève est plié.Let tamis dans le tuyau d'accrève d'eau est obs-trué; il est nécessaire de le nettoyer.	Assurez-vous qu'il a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaiselle et relancez-le.Après avoir complété la verification et le nettoyage, éteignez et rallumezle lave-vaiselle et redémarrez le programme.
Le lave-vaiselle terminé le cycleprématérique.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domes-tique.De l'air est présente dans l'alimentation en eau.	Vérifiez l'extrémité du tuyau de vidange est placé à la hauteur correcte(voir INSTALLATION). Vérifiez la vidange dans le système d'évacuationdomestique, installez une vanne d'admission d'air ni nécessaire.Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmeslaissant entre del'air.

ASSISTANCE

En cas de problèmes de fonctionnement, contactez un centre de maintenance technique Franke. Ne faites jamais appel aux services de techniciens non agréés.

Communiquez :

• le type de panne
• le modèle d'appareil (art./Code)
• le numéro de série (S.N.)

Lorsque vous communiquez avec le Service Après-vente, vous devez donner les codes affichés sur la plaque signalétique qui se trouve du côté intérieur gauche ou droit de la porte du lave-vaisselle.

Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant sur l'étiquette énergétique. L'étiquette comprend également l'identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu

WWW.FRANKE.COM
