FDW 614E5P E - Lavavajillas FRANKE - Manual de uso y guía de instrucciones gratis

Marca	Franke
Modelo	FDW 614E5P E
Tipo de producto	Lavavajillas empotrable
Dimensiones (L × A × P)	598 × 820 × 555 mm
Peso	Aproximadamente 45 kg
Capacidad	14 cubiertos estándar
Alimentación eléctrica	220-240 V, 50 Hz, 10 A
Presión de agua	0,05 - 1 MPa (0,5 - 10 bares)
Temperatura de alimentación de agua	Fría o caliente (máx 60 °C)
Consumo de agua (ciclo Eco)	9,5 L/ciclo
Consumo de energía (ciclo Eco)	0,95 kWh/ciclo
Duración del programa Eco	3h35 min
Programas de lavado	Eco 50°, Intensivo 65°, Mixto 55°, Lavado y secado rápido 50°, Rápido 28' (50°)
Nivel de ruido	No especificado (estimado 44 dB)
Descalcificador de agua	Ajustable (5 niveles) con depósito de sal regenerante
Dosificador de abrillantador	Ajustable (5 niveles)
Panel de control	Botones físicos con indicadores luminosos
Mantenimiento	Limpieza regular de los filtros y brazos rociadores
Seguridad	Dispositivo antirretorno, parada automática en caso de fuga
Piezas de repuesto y reparabilidad	Disponibilidad de piezas durante al menos 10 años después de la producción
Asistencia	Centros de mantenimiento técnico Franke
Garantía	Consultar el folleto de garantía proporcionado

Preguntas frecuentes - FDW 614E5P E FRANKE

¿Cómo ajustar la dureza del agua?

Encienda el aparato, luego apáguelo. Mantenga presionada la tecla P durante 5 segundos hasta que suene un pitido. Encienda el aparato, el indicador del nivel actual parpadeará. Presione P para seleccionar el nivel deseado (consulte la tabla de dureza). Apague el aparato para confirmar.

¿Cómo llenar el depósito de sal regenerante?

Retire la cesta inferior y desenrosque la tapa del depósito (en sentido antihorario). La primera vez, llénelo con agua. Use el embudo para verter sal especial para lavavajillas hasta el borde (aproximadamente 1 kg). Limpie los residuos y vuelva a enroscar la tapa firmemente. Inicie inmediatamente un ciclo de lavado para evitar la corrosión.

¿Cómo ajustar la dosis del abrillantador?

Encienda y luego apague el aparato. Presione tres veces la tecla P (pitido). Vuelva a encender: el indicador del nivel actual parpadeará. Presione P para elegir el nivel (1 a 5). Apague para confirmar. Si el nivel es 1 (ECO), no se dispensa líquido.

¿Qué programas de lavado están disponibles?

Los programas son: Eco 50° (vajilla normalmente sucia, económico), Intensivo 65° (muy sucio, ollas), Mixto 55° (suciedad mixta), Lavado y secado rápido 50° (vajilla sucia, secado rápido) y Rápido 28' (media carga ligeramente sucia, sin secado).

¿Qué hacer si el lavavajillas hace mucho ruido?

Verifique que la vajilla no choque reubicándola (consulte el capítulo de carga). Un exceso de espuma también puede ser la causa: use menos detergente o un producto adecuado. Si el ruido persiste, asegúrese de que los brazos rociadores giren libremente.

¿Por qué la vajilla no está limpia después del lavado?

Causas posibles: mala carga que bloquea los brazos rociadores, ciclo de lavado demasiado suave, exceso de espuma, tapa del dosificador de abrillantador mal cerrada, filtro sucio o depósito de sal vacío. Consulte la tabla de solución de problemas en el manual.

¿Cómo limpiar el conjunto del filtro?

Gire el filtro cilíndrico A en sentido antihorario y retírelo. Saque la cesta B presionando las aletas laterales. Retire la placa de acero inoxidable C. Lave bajo agua corriente con un cepillo no metálico. Vuelva a montar en orden inverso. No utilizar nunca sin filtro.

¿Qué hacer si el indicador de sal permanece encendido después del llenado?

El indicador de sal puede tardar varios ciclos en apagarse después del llenado. Si el problema persiste, verifique que el depósito esté bien lleno y que la tapa esté apretada. Asegúrese también de que el ajuste de dureza del agua sea correcto.

¿Cómo añadir vajilla durante el ciclo?

Sin apagar el aparato, abra la puerta con cuidado (atención al vapor). El indicador Inicio/Pausa parpadeará. Coloque la vajilla, cierre la puerta y presione Inicio/Pausa dentro de los 4 segundos. El ciclo continúa donde se detuvo.

¿Qué hacer en caso de corte de corriente?

El ciclo se detiene. El lavavajillas no se reinicia automáticamente. Abra la puerta, presione Inicio/Pausa y cierre la puerta dentro de los 4 segundos. El ciclo se reanuda desde el punto de interrupción.

MANUAL DE USUARIO FDW 614E5P E FRANKE

ES Manual de usuario

Antes de usar el electrodoméstico, lea atentamente las Instrucciones de seguridad.

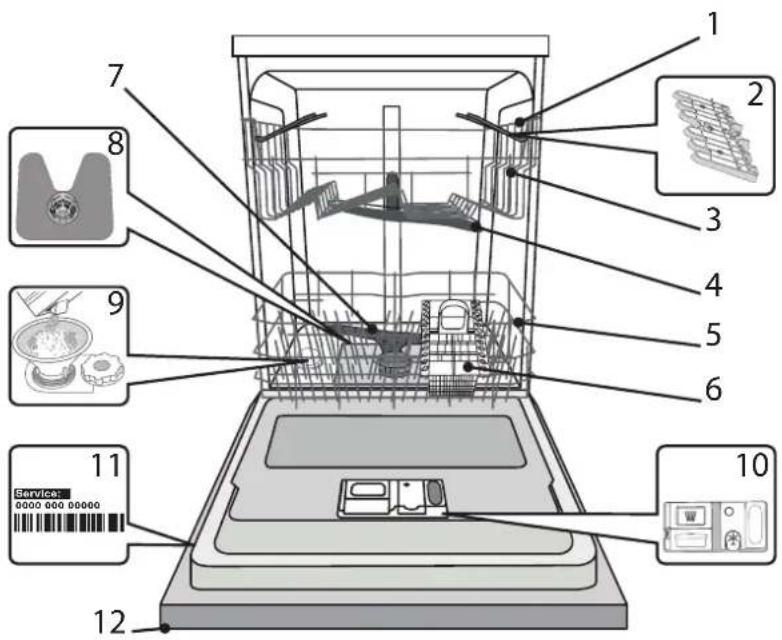

DESCRIPCIÓN GENERAL

1. Cesto superior
2. Sujeciones plegables
3. Ajustador de altura de la bandeja superior
4. Brazo aspersor superior
5. Cesto inferior
6. Cesto de cubiertos
7. Brazo aspersor inferior
8. Conjunto de filtrado
9. Depósito de sal
10. Dispensadores de detergente y abrillantador
11. Placa de características
12. Panel de control

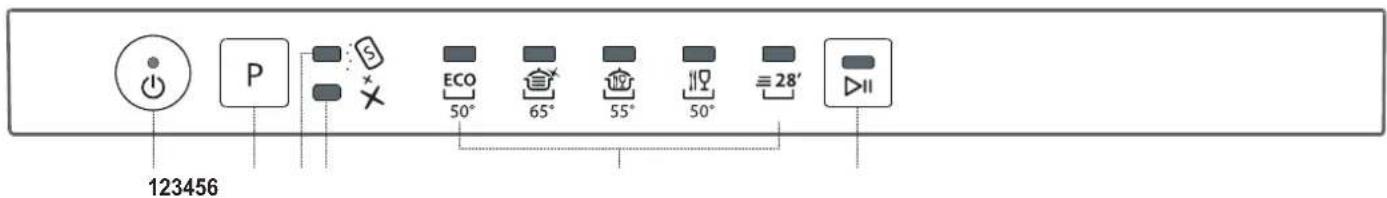

PANEL DE CONTROL

1. Botón de Encender-Apagar / Reset con indicador luminoso
2. Botón de selección de programas
3. Indicador luminoso de recarga de sal
4. Indicador luminoso de recarga de abrillantador
5. Indicadores luminosos de programa
6. Botón de Inicio/Pausa con indicador luminoso

PRIMER USO: SAL, ABRILLANTADOR Y DETERGENTE

Después de la instalación, retire los topes de las bandejas y los elementos de retención elásticos de la bandeja superior.

LLENADO DEL DEPÓSITO DE SAL

El uso de sal evita la formación de INCRUSTACIONES DE CAL en la vajilla y en los componentes funcionales de la máquina.

• Es obligatorio que EL DEPÓSITO DE SAL NO ESTÉ NUNCA VACÍO.
• Es importante ajustar la dureza del agua.

El depósito de sal se ubica en la parte inferior del lavavajillas (consulte DESCRIPCIÓN GENERAL) y se debe rellenar cuando el indicador de RE-CARGA DE SAL del panel de control se encienda.

1. Retire la bandeja inferior y desenrosque el tapón del depósito (en sentido antihorario).
2. Pasos a seguir solo la primera vez: llene el depósito de sal con agua.
3. Coloque el embudo (véase la figura) y llene el depósito de sal hasta el borde (aproximadamente 1 kg); puede derramarse un poco de agua.
4. Retire el embudo y limpie cualquier residuo de sal del orificio.

Asegúrese de que el tapón está bien cerrado, de modo que el detergente no pueda entrar en el depósito durante el programa de lavado (esto podría estropear irremediablemente el ablandador del agua). Siempre que necesite añadir sal, es obligatorio completar el procedimiento antes del inicio del ciclo de lavado para evitar la corrosión.

CONFIGURACIÓN DE LA DUREZA DEL AGUA

Para que el ablandador del agua funcione a la perfección, es esencial que la configuración de la dureza del agua se base en la dureza real del agua de su casa. Su suministro de agua local le puede proporcionar esta información.

La fábrica ajusta el valor predeterminado de dureza del agua.

• Encienda el aparato pulsando el botón Encendido/Apagado.
• Apague el aparato pulsando el botón Encendido/Apagado.
• Mantenga pulsado el botón P durante 5 segundos, hasta que oiga un pitido.
• Encienda el aparato pulsando el botón Encendido/Apagado.
• El indicador luminoso del programa del nivel actual parpadea.
• Pulse el botón P para seleccionar el nivel de dureza deseado (consulte la TABLA DE DUREZA DEL AGUA).

Tabla de dureza del agua
Nivel		°dH Niveles Alema- nes	°fH Niveles Fran- ceses	°C Clark Niveles Ingleses
1	Blanda 0 - 6	0 - 10 0 - 7
2	Media 7 - 11	11 - 20 8 - 14
3	Normal	12 - 16 21 - 29	15 - 20
4	Dura	17 - 34	30 - 60	21 - 42
5	Muy dura	35 - 50 61 - 90	43 - 62

• Apague el aparato pulsando el botón Encendido/Apagado; ¡Configuración finalizada!

Cuando haya completado este procedimiento, ejecute un programa sin carga. Utilice solamente sal fabricada específicamente para lavavajillas. Cuando haya echado la sal en el depósito, el indicador luminoso de RECARGA DE SAL se apagará.

Si el depósito de sal no se llena, el ablandador del agua y la resistencia puedan sufrir daños como resultado de la acumulación de incrustaciones de cal. Se recomienda utilizar sal con cualquier tipo de detergente para lavavajillas.

LLENADO DEL DISPENSADOR DEL ABRILLANTADOR

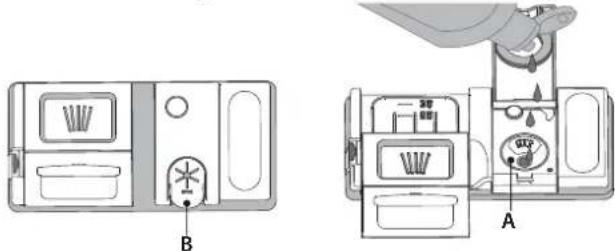

El abrillantador facilita el secado de la vajilla. El dispensador de abrillantador A se debe rellenar cuando el indicador luminoso de RECARGA DE ABRILLANTADOR del panel de control esté encendido.

1. Abra el dispensador B pulsando y levantando la lengüeta de la tapa.
2. Introduzca el abrillantador con cuidado como máximo hasta la última marca (110 ml) de referencia del depósito, evitando que se derrame. Si se derrama, limpie el derrame inmediatamente con un paño seco.
3. Pulse la tapa hasta que oiga un clic, para cerrarla.

NUNCA eche el abrillantador directamente en la cuba.

AJUSTE DE LA DOSIS DE ABRILLANTADOR

Si los resultados del secado no le satisfacen totalmente, puede ajustar la calidad del abrillantador realizada. - Encienda el lavavajillas con el botón Encendido/Apagado. - Apáguelo con el botón Encendido/Apagado. - Pulse el botón P tres veces: oirá un pitido. - Enciéndalo con el botón Encendido/Apagado. - El indicador luminoso del programa del nivel actual parpadea. - Pulse el botón P para seleccionar el nivel del abrillantador y la cantidad que se va a suministrar. - Apáguelo con el botón Encendido/Apagado. Configuración finalizada!

Si se selecciona el nivel de abrillantador 1 (ECO), no se suministrará abrillantador. El indicador luminoso de ABRILLANTADOR BAJO no se encenderá si el abrillantador se termina. Se pueden configurar 5 niveles como máximo según el modelo de lavavajillas. Los ajustes de fábrica son específicos para el modelo, siga las instrucciones anteriores para probar este en su máquina. - Si ve manchas azuladas en la vajilla, seleccione un número bajo (2-3). - Si hay gotas de agua o incrustaciones de cal en la vajilla, seleccione un número alto (4-5).

RELLENAR EL DISPENSADOR DE DETERGENTE

El uso de detergente no diseñado para lavavajillas pueda provocar fallos de configuración o daños en el aparato. Para abrir el dispensador de detergente utilice el mecanismo de apertura C. Introduzca el detergente solo en el dispensador D seco. Eche la cantidad de detergente para el prelavado directamente dentro de la cuba.

1. Cuando dosifique el detergente, consulte la información mencionada anteriormente para añadir la cantidad correcta. Dentro del dispensador D hay indicaciones para ayudarle a dosificar el detergente.
2. Retire los restos de detergente de los bordes del dispensador y cierre la tapa hasta oír un clic.
3. Cierre la tapa del dispensador de detergente levantándola hasta que el mecanismo de cierre quede bien fijado.

El dispensador de detergente se abre automáticamente en el momento adecuado según el programa.

TABLA DE PROGRAMAS

Programa	Fase de secado	Duración del programa de lavado (h:min)1	Consumo de agua (litres/cycle)	Consumo de energia (kWh/cycle)
1. Eco ECO 50°	✓	3:35 9,5 0,95
2. Intensivo 65° 2:40 18,0 ±30	✓
3. Mixta 55° 2:15 16,0 1,40	✓
4. Lavado y secado rápido 50° 1:3	0 11/5 1,30
5. Rápido 28' 50°	-	0:28 9,0 0,50

Los datos del programa ECO se miden en condiciones de laboratorio de conformidad con la Norma europea EN 60436:2020.

No es necesario ningún tratamiento previo de la vajilla antes de ninguno de los programas.

*) Los valores indicados para los programas distintos al programa Eco son indicativos. El tiempo real puede variar dependiendo de muchos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la calidad del detergente, la calidad y el tipo de carga, la colocación de la carga, las opciones adicionales seleccionadas y la calibración del sensor.

La calibración del sensor puede incrementar la duración del programa hasta 20 min.

DESCRIPCIÓN DE PROGRAMAS

Instrucciones sobre la selección de programa de lavado.

1 ECO

El programa Eco es adecuado para lavar utensilios con suciedad normal, para este uso es el programa más eficiente en términos de consumo combinado de energía y agua, y se utiliza para valorar el cumplimiento con la legislación de Ecodiseño de la UE.

2 INTENSIVO

Programa recomendado para vajilla muy sucia, en especial para ollas o sartenes (no se debe utilizar para artículos delicados).

3 MIXTA

Suciedad mixta. Para vajilla con suciedad normal con residuos de comida secos.

4 LAVADO Y SECADO RÁPIDO

Vajilla con suciedad normal. Ciclo diario que garantiza un rendimiento de limpieza y secado óptimos en poco tiempo.

5 RÁPIDO 28'

Programa recomendado para media energía de vajilla poco sucia sin restos de comida secos. No requiere secado.

Notas:

Tenga en cuenta que el ciclo Rápido 28' está destinado a vajilla poco sucia.

LLENADO DEL LAVAVAJILLAS

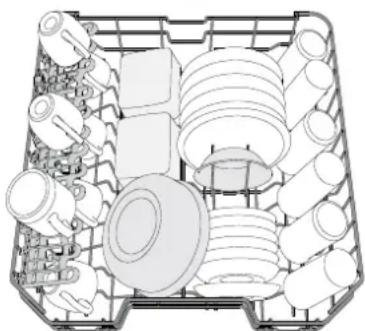

CESTO SUPERIOR

(ejemplo de carga para la bandeja superior)

Cargue la vajilla delicada y ligera: vasos, tazas, platos, ensaladeras bajos.

AJUSTE DE LA ALTURA DE LA BANDEJA SUPERIOR

La altura de la bandeja superior se puede ajustar: posición alta para colocar vajilla voluminosa en el cesto inferior y posición baja para aprovechar al máximo los soportes desplegables creando más espacio hacia arriba y evitando que colisionen con los artículos cargados en la bandeja inferior.

La bandeja superior está equipada con un

ajustador de altura de la bandeja superior (véase la figura). Sin presionar las palancas, levante o simplemente sujete los laterales de la bandeja, hasta que la bandeja esté estable en su posición superior.

Para volver a la posición más baja, pulse las palancas A de los laterales de la bandeja y baje el cesto.

Le recomendamos encarecidamente que no ajuste la altura de la bandeja cuando esté cargada.

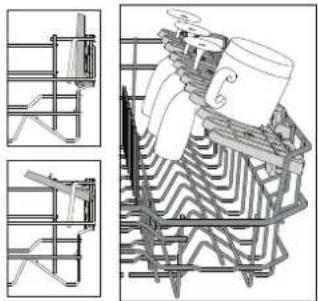

SUJECCIONES PLEGABLES CON POSICIÓN AJUSTABLE

Las sujeciones plegables laterales se pueden plegar o desplegar para optimizar la disposición de la vajilla en el cesto. Las copas de vino quedan bien aseguradas en las sujeciones plegables insertando el tallo de cada copa en las ranuras correspondientes.

Dependiendo del modelo:

• Para desplegar las sujeciones, deslícelas hacia arriba y gírelas o suéltelas de los cierres y tire de ellas hacia abajo.
• Para plegar las sujeciones, gírelas y deslícelas hacia abajo o tire de ellas hacia abajo.

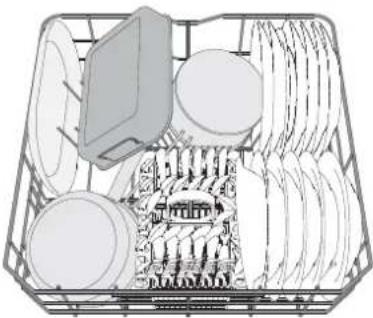

CESTO INFERIOR

Para ollas, tapas, platos, ensaladeras, cubertería, etc. Se recomienda colocar las bandejas y tapas grandes en los laterales para evitar interferencias con el brazo aspersor.

(Ejemplo de carga para la bandeja inferior)

CESTO DE CUBIERTOS

Está equipado con rejillas superiores para una mayor colocación de la cubertería. Solo se tiene que colocar en la parte delantera de la bandeja inferior.

Los cuchillos y otros utensilios con bordes afilados se tienen que colocar en el cesto de cubiertos con las puntas hacia abajo o se deben colocar horizontalmente en los compartimentos desplegables de la bandeja superior.

USO DIARIO

1. COMPRUEBE LA CONEXIÓN DE AGUA

Compruebe que el lavavajillas esté conectado al suministro de agua y que el grifo esté abierto.

2. ENCIENDA EL LAVAVAJILLAS

Abra la puerta y pulse el botón ENCENDIDO/APAGADO.

3. LLENADO DEL LAVAVAJILLAS

(consulte LLENADO DEL LAVAVAJILLAS).

4. LLENADO DEL DISPENSADOR DE DETERGENTE

5. SELECCIÓN DEL PROGRAMA Y PERSONALIZACIÓN DEL CICLO

Seleccione el programa más apropiado según el tipo de vajilla y el nivel de suciedad (consulte DESCRIPCIÓN DE PROGRAMAS) pulsando el botón P.

Inicie el ciclo de lavado pulsando el botón INICIO/Pausa (el led se enciende) y cerrando la puerta en un plazo de 4 seg. Cuando el programa se inicia se oye una señal acústica. Si la puerta no se ha cerrado en un plazo de 4 seg, suena la alarma. En este caso, abra la puerta, pulse el botón INICIO/Pausa y vuelva a cerrar la puerta en un plazo de 4 seg.

7. FIN DEL CICLO DE LAVADO

La finalización del ciclo de lavado se indica con pitidos y el indicador luminoso del programa seleccionado parpadea. Abra la puerta y apague el aparato pulsando el botón ENCENDIDO/APAGADO. Espere unos minutos antes de retirar la vajilla, para evitar quemaduras. Descargue las bandejas, empezando por la inferior.

La máquina se apagará automáticamente durante ciertos periodos largos de inactividad, para minimizar el consumo de electricidad. Si la vajilla está solo ligeramente sucia o si se ha aclarado con agua antes de colocarla en el lavavajillas, le aconsejamos que reduzca la cantidad de detergente utilizada.

MODIFICACIÓN DE UN PROGRAMA EN CURSO

Si se ha equivocado al seleccionar el programa, se puede cambiar, siempre que acabe de empezar: abra la puerta, mantenga pulsado el botón ENCENDIDO/APAGADO; la máquina se apagará.

Vuelva a encender la máquina con el botón ENCENDIDO/APAGADO y seleccione el nuevo ciclo de lavado y cualquier opción que se desee; inicie el ciclo de lavado pulsando el botón INICIO/Pausa y cerrando la puerta en un plazo de 4 seg.

AÑADIR MÁS VAJILLA

Sin apagar la máquina, abra la puerta (el led INICIO/Pausa empieza a parpadear) (tenga cuidado con el vapor CALIENTE!) y ponga la vajilla dentro del lavavajillas. Pulse el botón INICIO/Pausa y cierre la puerta en un plazo de 4 seg; el ciclo se reanudará desde el punto en el que se interrumpió.

INTERRUPCIONES ACCIDENTALES

Si se abre la puerta durante el ciclo de lavado, o si hay un corte de corriente, el ciclo se detiene. Pulse el botón INICIO/Pausa y cierre la puerta en un plazo de 4 segundos; el ciclo se reanudará desde el punto en el que se interrumpió.

SUGERENCIAS Y CONSEJOS

CONSEJOS

Antes de cargar los cestos, elimine todos los residuos de comida de la vajilla y vacíe los vasos. No es necesario aclarar previamente con agua corriente. Coloque la vajilla de tal modo que quede bien sujeta y no se vuelque; y coloque los recipientes con las bocas hacia abajo y las partes cóncavas/convexas en posición oblicua, permitiendo que el agua llegue a todas las superficies y fluya libremente.

Advertencia: tapas, mangos, bandejas y sartenes no deben impedir que los brazos aspersores giren.

Coloque cualquier objeto pequeño en el canastillo para cuchillería. La vajilla y los utensilios muy sucios se deben colocar en la bandeja inferior porque en este sector los aspersores de agua son más resistentes y permiten un rendimiento de lavado superior.

Una vez cargado el aparato, asegúrese de que los brazos aspersores puedan girar libremente.

CONSEJOS SOBRE AHORRO ENERGÉTICO

• Si el lavavajillas doméstico se usa siguiendo las instrucciones del fabricante, lavar platos en el lavavajillas suele consumir MENOS energía y agua que el lavado a mano.
• Para maximizar la eficiencia del lavavajillas, se recomienda iniciar el ciclo de lavado cuando el lavavajillas está totalmente cargado. Cargar el lavavajillas doméstico hasta la capacidad indicada por el fabricante contribuirá a ahorrar energía y agua. Puede encontrar información sobre la carga correcta de la vajilla en el capítulo CARGA DE LAS CESTAS.

En caso de carga parcial, se consume más energía y tiempo, como el nivel de ruido, reduciendo el rendimiento de lavado y de secado.

• El preaclarado manual de la vajilla conlleva un mayor consumo de agua y energía y no está recomendado.

HIGIENE

Para eliminar malos olores y sedimentos que se puedan acumular en el lavavajillas, ejecute un programa a alta temperatura al menos una vez al mes. Utilice una cucharadita de café de detergente y ejecútelo sin vajilla para limpiar el aparato.

VAJILLA INADECUADA

Vajilla que no se pueda lavar en el lavavajillas:

Vajilla y cacerolas de madera: se pueden arruinar bajo la elevada temperatura de lavado; Vajilla artesanal: por lo general no se puede lavar en el lavavajillas. La elevada temperatura del agua y el detergente las pueden arruinar; Vajilla de plástico: la vajilla de plástico resistente al calor se debe lavar en el cesto superior; Vajilla u objetos de cobre, estaño, cinc y latón: tienden a mancharse; - Vajilla de aluminio: la vajilla de aluminio anodizado puede perder el color; - Platería: La vajilla de plata se puede manchar; - Vidrio y cristal: por lo general los objetos de vidrio y cristal se pueden lavar en el lavavajillas. Sin embargo, existen algunos tipos de vidrio y de cristal que, después de muchos lavados, se suelen poner opacos y perder transparencia; para estos materiales, aconsejamos siempre el programa menos agresivo entre los presentados en el cuadro correspondiente; Vajilla con decoraciones: los objetos decorados que se encuentran actualmente a la venta, suelen tener un buen nivel de resistencia al lavado en el lavavajillas. A pesar de ello, es posible que, después de lavados frecuentes, los colores pierdan vivacidad poniéndose pálidos. Si tuviese una duda sobre la resistencia de los colores, lave pocas piezas a la vez por un mes aproximadamente.

DAÑOS A LA CRISTALERÍA Y A LA VAJILLA

• Utilice solo cristalería y porcelana garantizadas por el fabricante como aptas para lavavajillas.
• Utilice un detergente delicado adecuado para la vajilla
• Saque la cristalería y la cubertería del lavavajillas inmediatamente después de la finalización del ciclo de lavado.

LIMPIEZA Y MANTENIMIENTO

Desenchufe siempre el aparato cuando lo limpie y cuando realice tareas de mantenimiento. No utilice líquidos inflamables para limpiar la máquina.

LIMPIEZA DEL LAVAVAJILLAS

Cualquier marca de dentro del aparato se puede eliminar con un paño humedecido con agua y un poco de vinagre. Las superficies externas de la máquina y el panel de control se pueden limpiar con un paño no abrasivo humedecido con agua. No utilice disolventes ni productos abrasivos.

PREVENCIÓN DE OLORES DESAGRADABLES

Deje siempre la puerta del aparato entreabierta para evaporar la humedad que se formó y que quede atrapada debajo de la máquina.

Limpie las juntas de alrededor de la puerta y de los dispensadores de detergente regularmente con una esponja húmeda. Esto evitará que la comida quede atrapada en las juntas, que es la causa principal de la formación de olores desagradables.

LIMPIEZA DE LA MANGUERA DE ENTRADA DE AGUA

Si las mangueras de agua son nuevas o no se han utilizado durante un largo periodo de tiempo, deben correr el agua para asegurar de que estén limpias y libres de impurezas antes de realizar las conexiones necesarias. Si no se toma esta precaución, la entrada de agua se podría bloquear y dañar el lavavajillas.

COMPROBACIÓN DE LA MANGUERA DE SUMINISTRO DE AGUA

Compruebe la manguera de entrada regularmente para detectar zonas frágiles y grietas. Si está estropeada, cámbiela por una manguera nueva de su distribuidor autorizado. Según el tipo de manguera:

Si la manguera de entrada tiene un revestimiento transparente, revise de forma regular si el color se intensifica en alguna zona. En tal caso, puede que la manguera tenga un escape y deba cambiarse.

Para las mangueras de desagüe: compruebe la ventanilla de inspección de la válvula de seguridad (vea la flecha). Si es de color rojo, significa que la función de desagüe está activada, y deben sustituir la manguera por una nueva.

Para desenroscar la manguera, pulse el botón de liberación cuando la desenrosque.

LIMPIEZA DEL CONJUNTO DE FILTRADO

Limpie regularmente el Conjunto de filtrado para que los filtros no se obturen y para que el agua residual salga libremente.

El uso del lavavajillas con los filtros obstruidos o con objetos extraños en el sistema de filtrado o en los aspersores puede provocar fallos de funcionamiento que pueden derivar en una pérdida del rendimiento, un aumento del ruido o un mayor consumo de recursos.

El Conjunto de filtrado está formado por tres filtros que eliminan los restos de comida del agua de lavado y que hacen recircular el agua.

El lavavajillas no se debe usar sin filtros o si el filtro está suelto.

Al menos una vez al mes o cada 30 ciclos, revise el Conjunto de filtrado y, si es necesario, límpielo a fondo con agua corriente, utilizando un cepillo no metálico y siguiendo estas instrucciones:

1. Gire el filtro cilíndrico A hacia la izquierda y extráigalo (Fig 1).
2. Extraiga el filtro en forma de saco B ejerciendo una ligera presión en las sujeciones laterales (Fig 2).
3. Extraiga el filtro de placa de acero inoxidable C (Fig 3).
4. Si encuentra objetos extraños (como cristales rotos, porcelana, huesos, semillas, etc.), retírelos con cuidado.
5. Inspeccione la trampilla y retire cualquier resto de comida. NO RETIRE NUNCA la protección de la bomba del ciclo de lavado (delle negro) (Fig 4).

Una vez limpiados los filtros, recolóquelos en el conjunto de filtrado y encájelos correctamente en su sitio; esto es esencial para garantizar el funcionamiento del lavavajillas.

LIMPIEZA DE LOS BRAZOS ASPERSORES

A veces, los residuos de comida se pueden incrustar en los brazos aspersores y bloquear los orificios por donde sale el agua. Por lo tanto, se recomienda revisar los brazos de vez en cuando y limpiarlos con un cepillo no metálico.

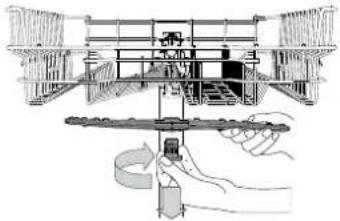

Para extraer el brazo aspersor superior, gire el anillo de cierre de plástico hacia la derecha. El brazo aspersor superior se tiene que recolocar de tal modo que el lado con más agujeros mire hacia arriba.

El brazo aspersor inferior se puede desmontar ejerciendo presión hacia arriba.

El ablandador del agua reduce automáticamente la dureza del agua, evitando así la acumulación de incrustaciones en el calentador y permitiendo también una mayor eficiencia del lavado.

Este sistema se regenera con sal, por lo que es necesario rellenar el depósito de sal cuando está vacío.

La frecuencia de la regeneración depende del ajuste del nivel de dureza del agua. La regeneración se produce una vez cada 6 ciclos Eco con la dureza del agua ajustada en el nivel 3.

El proceso de regeneración comienza en el enjuagado final y termina en la fase de secado, antes de que termine el ciclo.

• Una regeneración consume: ~3,5 l de agua;
• Añade hasta 5 horas adicionales al ciclo;
• Consume menos de 0,005 kWh de energía.

Si en algún momento se tiene que mover el aparato, manténgalo en posición vertical; si es absolutamente necesario, se puede inclinar hacia atrás.

CONEXIÓN AL SUMINISTRO DE AGUA

La adaptación del suministro de agua para la instalación debería realizarla únicamente un técnico autorizado.

Las mangueras de entrada y salida del agua deben posicionarse hacia la línea de la izquierda para encontrar la mejor instalación posible.

Compruebe que el lavavajillas no doble o aplaste las mangueras.

CONEXIÓN DE LA MANGUERA DE ENTRADA DE AGUA

Haga correr el agua hasta que sea totalmente transparente.

• Enrosque bien la manguera de entrada y abra el grifo.

Si la manguera de entrada no es suficientemente larga, póngase en contacto con una tienda especializada o un técnico autorizado.

La presión del agua debe estar bajo el valor de los valores indicados en la tabla de Información Técnica; de lo contrario, el lavavajillas puede configurarse mal. Compruebe que la manguera no está doblada o comprimida. INFORMACIÓN PARA LA CONEXIÓN DE LA MANGUERA DE SUMINIS

TRO DE AGUA:

SUMINISTRO DE AGUA fria o caliente (máx. 60°C)
ENTRADA DE AGUA 3/4"
POTENCIA DE PRESION DEL AGUA	0,05 ÷ 1 MPa (0.5 ÷ 10 bar)7,25 - 145 psi

CONEXIÓN DE LA MANGUERA DE SALIDA DEL AGUA

Conecte la manguera de salida a un tubo de desagüe con un diámetro mínimo de 2 cm.

La conexión de la manguera de salida debe estar a una altitud que oscile entre los 40 y los 80 cm del suelo o de la superficie donde repose el lavavajillas.

Antes de conectar la manguera de salida del agua al desagüe del fregadero, retire el tapón de plástico B.

PROTECCIÓN ANTI-INUNDACIÓN

Protección anti-inundación. Para evitar que haya inundaciones, el lavavajillas: - se suministra con un sistema especial que bloquea el suministro de agua en caso de anomalías o fugas del interior del aparato.

Algunos modelos también estarán equipados con el mecanismo de seguridad suplementario New Aqua Stop, que garantiza la protección anti-inundaciones incluso en el caso de ruptura de una manguera de suministro.

La manguera de entrada de agua no se debe cortar en ningún caso, ya que contiene piezas conectadas a la corriente eléctrica.

CONEXIÓN ELÉCTRICA

ADVERTENCIA: La manguera de entrada de agua no se debe cortar en ningún caso, ya que contiene piezas conectadas a la corriente eléctrica.

Antes de enchufarlo a la toma de corriente, asegúrese de que:

• Sea una caja de enchufe con toma de tierra que cumpla la legislación vigente;
• La toma de corriente pueda resistir la energía máxima del aparato que figura en la placa de datos situada en el interior de la puerta (consulte DESCRIPCIÓN GENERAL).
• La tensión de alimentación esté bajo el valor de los valores indicados en la placa de datos del interior de la puerta.
• La toma de corriente sea compatible con el enchufe del aparato. Si no es así, pida a un técnico autorizado que cambie el enchufe (consulte ASISTENCIA). No utilice alargadores ni adaptadores de varios enchufes. Cuando el aparato esté instalado, el cable de alimentación y la toma de corriente tienen que ser fácilmente accesibles.

Si el cable de alimentación está dañado, pida al fabricante o al Servicio de Asistencia Técnica autorizado que lo sustituyan para evitar todos los posibles peligros.

La Empresa no se responsabilizará de ningún incidente, si no se cumplen estas directrices.

1. Posicione el lavavajillas en un suelo resistente. Si el suelo es irregular, las patas delanteras del aparato se pueden ajustar hasta que quede en posición horizontal. Si el aparato se nivela correctamente, será más estable y será menos probable que se mueva o provoque vibraciones y ruido cuando funciona.
2. Antes de empotrar el lavavajillas, pegue la banda adhesiva transparente bajo el estante de madera para protegerlo de cualquier condensación que se pueda formar.
3. Coloque el lavavajillas de tal modo que los laterales o el panel trasero estén en contacto con los armarios adyacentes o la pared. Este aparato también se puede empotrar bajo una encimera independiente.
4. Para ajustar la altura de la pata trasera, haga girar el cojinete hexagonal rojo de la parte central inferior del frontal del lavavajillas con una llave hexagonal con una boca de 8 mm. Gire la llave hacia la derecha para incrementar la altura y hacia la izquierda para disminuirla.

DIMENSIONES Y CAPACIDAD:

ANCHO 598 mm
ALTO 820 mm
FONDO 555 mm
CAPACIDAD 14 servicios estándar

RESOLUCIÓN DE PROBLEMAS

Si su lavavajillas no funciona correctamente, compruebe si el problema se puede resolver revisando la siguiente lista. En caso de errores o problemas, póngase en contacto con nuestro Servicio Postventa, cuyos detalles de contacto puede encontrar en el folleto de la garantía. El fabricante garantiza la disponibilidad de las piezas de repuesto durante un mínimo de 10 años tras la fecha de fabricación de este aparato.

PROBLEMAS	CAUSAS POSIBLES SOLUCIONES
El indicator de la sal está encendido	El depósito de sal está vacio. (Una vez rellena-do, el indicator de la sal pueda permanecer encendido durante various cícos de lavado).	Llene el depósito con sal (para Obtener más información, consulte la网页 27).Ajuste la dureza del agua, consulte la tabla de la网页 27.
El indicator del abrillantador está encendido	El dispensador de abrillantador está vacio. (Una vez rellenado, el indicator del abrillan-tador能把 permanecer encendido durante various cícos de lavado).	Llene el dosificador con abrillantador (para Obtener más información, consul- te la网页 27).
El lavavajillas no se pone en marcha o no responde a las ordenes.	El aparato no está bien enchufado. Introduzca Apagón.	el enchufe en la toma.Por razones de sécurité, el lavavajillas no se reinciaria automatistically cuando se restablezca la alimentación electrónica. Abra la puerta del lava- vajillas, pulse el botón INICIO/PAUSA y ciderre la puerta en un plazo de 4 segundos.
	La puerta del lavavajillas no está bien cerrada.	Empujé fuerte la puerta hasta que oiga el «clic».
	Se interrupme el ciclo alAbrir la puerta durante > 4segundos.	Pulse INICIO/PAUSA y ciderre la puerta antes de 4segundos.
	No response a las ordenes.	Apane el aparato pulsando el botón ENCENDIDO/APAGADO, vuélvalo a encender aproximamente al cabo de un minuto y reinicio el programa. Si el problema persiste, desenchufe el aparato durante 1 minuto y vuelva a enchufarlo.
El lavavajillas no se vacía.	El ciclo de lavado todavía no ha finalizado. Espeze	te a que el ciclo de lavado termine.
	El tubo de desagüe está doblado.	Compruebe que el tubo de desagüe no está doblado (consulte las INSTRUC- CIONES DE INSTALACION).
	El tubo de desagüe del fregadero está bloquea-do.a	Limpie el tubo de desagüe del fregadero.
	El filtró está obturado con restos de comida.	Limpie el filtrlo (consulte la LIMPIEZA DEL CONJUNTO DE FILTRADO).
El lavavajillas hace demasiado ruido.	Los articulos chan entre ellos.	Cologne la vajilla correctamente(consulte el LLENADO DEL LAVAVAJILLAS).
	Se ha producido una可怜idad de espuma excessiva.	El detergente no se has dosificado correctamente o no es adecuado para lavavajillas (consulte el LLENADO DEL DISPENSADOR DE DETERGENTE).Restablezza el ciclo en curro apagando el lavavajillas, vuélvalo a encender, selección un nuevo programa, pulse INICIO/PAUSA y ciderre la puerta en un plazo de 4segundos. No性和 detergentente.
La vajilla no está limpia.	La vajilla no está bien colocada.	Cologne la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS).
	Los brazos aspersores no peuvent girar libre-mente, obstaculizados por la vajilla.	Cologne la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS).
	El ciclo de lavado es demasido suave.	Selección un ciclo de lavado adequado (consulte la TABLA DE PROGRAMAS).
	Se ha producido una可怜idad de espuma excessiva.	El detergente no se has dosificado correctamente o no es adecuado para lavavajillas (consulte el LLENADO DEL DISPENSADOR DE DETERGENTE).
	Eltapón del compartmento del abrillantador no se ha cerrado correctamente.	Compruebe que el tapón del dispenser de abrillantador está cerrado.
	El filtró está sucio u obturado.	Limpie elconjunto de filtrado (consulte CUIDADO Y MANTENIMIENTO).
	No hay sal. Llene el depósito de sal (consulte el LLENADO DEL DEPOSITO DE SAL).
El lavavajillas no se llena de agua.	No hay entrada de agua o el grifo está cerra-do.	Compruebe que haya suministro de agua o que el grifo está abierto.
Los los LED son parpadeando rápidamente	La manguera de entrada está doblada.	Asegúrese de que la manguera de entrada no está dobla (consulte INSTA- LACIOn)vae a programar el lavavajillas y reinicio.
	El tamiz de la manguera de entrada está obso-truido; hay que limpiarlo.	Una vez comprobado y limpiado, apachey e inciende el lavavajillas y reinicio un nuevo programa.
El lavavajillas finaliza el ciclo de forma prematura.	El tubo de desagüe está demasido bajo o bloquea elsystema de desagüe de la casa.	Compruebe si el extremo del tubo de desagüe está colocado a la alta correcta (consulte INSTALATIO).Compruebe si está obtruyendo elistema de desagüe de la casa e instale una valvula de entrada de aire si es necasa- río.
	Aire en el suministro de agua.	Compruebe que el suministro de agua noonga fugas o defectos que dejen entra aire.

ASISTENCIA

En caso de problemas de funcionamiento, póngase en contacto con un Centro de Asistencia Técnica de Franke. No solicite nunca los servicios de técnicos no autorizados.

Indique:

• el tipo de fallo
• el modelo del aparato (art./código)
• el número de serie (S/N),

Cuando se ponga en contacto con el Servicio Postventa, tiene que proporcionar los códigos que figuran en la placa de características que se encuentra a la derecha o a la izquierda del interior de la puerta del lavavajillas.

La información del modelo puede consultarse en la etiqueta energética.

La etiqueta también contiene el identificador del modelo que puede usarse para consultar el portal del registro en https://eprel.ec.europa.eu

WWW.FRANKE.COM

CONEXIÓN DEL TUBO DE CARGA DE AGUA

CONEXIÓN DEL TUBO DE DESAGÜE DE AGUA

LLENADO DEL DEPÓSITO DE SAL

LLENADO DEL DOSIFICADOR DE ABRILLANTADOR

AJUSTAR LA DOSIFICACIÓN DE ABRILLANTADOR
