FDW 614E5P E - Geschirrspüler FRANKE - Kostenlose Bedienungsanleitung

Marke	Franke
Modell	FDW 614E5P E
Produkttyp	Einbaugeschirrspüler
Abmessungen (B × H × T)	598 × 820 × 555 mm
Gewicht	Ca. 45 kg
Kapazität	14 Standardgedecke
Stromversorgung	220-240 V, 50 Hz, 10 A
Wasserdruck	0,05 - 1 MPa (0,5 - 10 bar)
Wassertemperatur	Kalt oder warm (max. 60 °C)
Wasserverbrauch (Eco-Programm)	9,5 L/Programm
Energieverbrauch (Eco-Programm)	0,95 kWh/Programm
Dauer des Eco-Programms	3h35 min
Spülprogramme	Eco 50°, Intensiv 65°, Universal 55°, Schnellwaschen und Trocknen 50°, Kurz 28' (50°)
Geräuschpegel	Nicht angegeben (geschätzt 44 dB)
Wasserenthärter	Einstellbar (5 Stufen) mit Salzbehälter
KlareSpüler-Dosierung	Einstellbar (5 Stufen)
Bedienfeld	Physische Tasten mit Kontrollleuchten
Wartung	Regelmäßige Reinigung der Filter und Sprüharme
Sicherheit	Rückflusssperre, automatischer Stopp bei Leckage
Ersatzteile und Reparierbarkeit	Verfügbarkeit der Teile für mindestens 10 Jahre nach Produktion
Support	Franke-Kundendienstzentren
Garantie	Siehe beiliegendes Garantieheft

Häufig gestellte Fragen - FDW 614E5P E FRANKE

Wie stelle ich die Wasserhärte ein?

Schalten Sie das Gerät ein, dann aus. Drücken Sie die Taste P 5 Sekunden lang, bis ein Signal ertönt. Schalten Sie das Gerät ein, die Kontrollleuchte der aktuellen Stufe blinkt. Drücken Sie P, um die gewünschte Stufe auszuwählen (siehe Härtetabelle). Schalten Sie das Gerät aus, um zu bestätigen.

Wie fülle ich den Salzbehälter?

Entfernen Sie den unteren Korb und schrauben Sie die Kappe des Behälters ab (gegen den Uhrzeigersinn). Füllen Sie beim ersten Mal Wasser ein. Verwenden Sie den Trichter, um Spezialsalz für Geschirrspüler bis zum Rand einzufüllen (ca. 1 kg). Wischen Sie Rückstände ab und schrauben Sie die Kappe fest zu. Starten Sie sofort ein Spülprogramm, um Korrosion zu vermeiden.

Wie stelle ich die Klarspülerdosierung ein?

Schalten Sie das Gerät ein, dann aus. Drücken Sie dreimal die Taste P (Signal). Schalten Sie es wieder ein: Die Kontrollleuchte der aktuellen Stufe blinkt. Drücken Sie P, um die Stufe (1 bis 5) zu wählen. Schalten Sie aus, um zu bestätigen. Bei Stufe 1 (ECO) wird kein Klarspüler abgegeben.

Welche Spülprogramme sind verfügbar?

Die Programme sind: Eco 50° (normal verschmutztes Geschirr, sparsam), Intensiv 65° (stark verschmutzt, Töpfe), Universal 55° (gemischter Schmutz), Schnellwaschen und Trocknen 50° (verschmutztes Geschirr, schnelles Trocknen) und Kurz 28' (halb beladen, leicht verschmutzt, ohne Trocknen).

Was tun, wenn der Geschirrspüler laut ist?

Überprüfen Sie, ob Geschirr aneinanderstößt, indem Sie es neu anordnen (siehe Kapitel Beladung). Zu viel Schaum kann auch die Ursache sein: Verwenden Sie weniger Reinigungsmittel oder ein geeignetes Produkt. Wenn das Geräusch anhält, stellen Sie sicher, dass sich die Sprüharme frei drehen können.

Warum wird das Geschirr nach dem Spülen nicht sauber?

Mögliche Ursachen: Falsche Beladung blockiert die Sprüharme, zu mildes Spülprogramm, zu viel Schaum, Deckel des Klarspülerspenders nicht richtig geschlossen, verschmutzter Filter oder leerer Salzbehälter. Siehe Fehlerbehebungstabelle in der Anleitung.

Wie reinige ich den Filter?

Drehen Sie den zylindrischen Filter A gegen den Uhrzeigersinn und ziehen Sie ihn heraus. Entfernen Sie den Korb B, indem Sie auf die seitlichen Klappen drücken. Entfernen Sie die Edelstahlplatte C. Reinigen Sie unter fließendem Wasser mit einer nichtmetallischen Bürste. In umgekehrter Reihenfolge wieder einbauen. Niemals ohne Filter betreiben.

Was tun, wenn die Salzkontrollleuchte nach dem Befüllen an bleibt?

Die Salzkontrollleuchte kann nach dem Befüllen mehrere Zyklen benötigen, um zu erlöschen. Wenn das Problem bestehen bleibt, überprüfen Sie, ob der Behälter voll ist und der Deckel fest sitzt. Stellen Sie auch sicher, dass die Wasserhärteeinstellung korrekt ist.

Wie kann ich während des laufenden Programms Geschirr hinzufügen?

Ohne das Gerät auszuschalten, öffnen Sie die Tür vorsichtig (Vorsicht vor Dampf). Die Kontrollleuchte Start/Pause blinkt. Stellen Sie das Geschirr hinein, schließen Sie die Tür und drücken Sie innerhalb von 4 Sekunden Start/Pause. Das Programm wird an der unterbrochenen Stelle fortgesetzt.

Was tun bei Stromausfall?

Das Programm stoppt. Der Geschirrspüler startet nicht automatisch neu. Öffnen Sie die Tür, drücken Sie Start/Pause und schließen Sie die Tür innerhalb von 4 Sekunden. Das Programm wird an der unterbrochenen Stelle fortgesetzt.

BEDIENUNGSANLEITUNG FDW 614E5P E FRANKE

DE Bedienungsanleitung

ÜBERSICHT 16 ERSTER GEBRAUCH 17 PROGRAMMTABELLE 18 KÖRBE BELADEN 18 TÄGLICHER GEBRAUCH 19 HINWEISE UND TIPPS 20 REINIGUNG UND WARTUNG 20 INSTALLATION 22 LÖSEN VON PROBLEMEN 23 UNTERSTÜTZUNG 24

Lesen Sie vor Gebrauch des Geräts die Sicherheitshinweise aufmerksam durch.

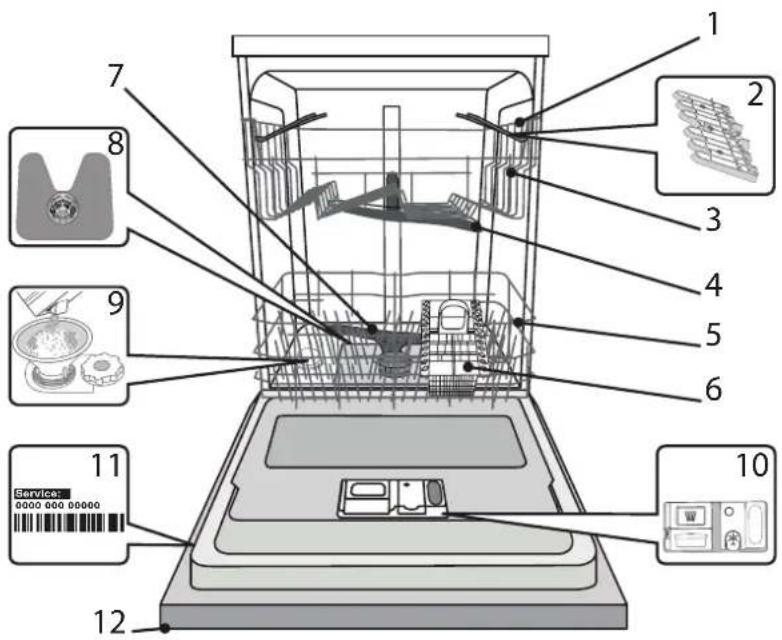

ÜBERSICHT

1. Oberkorb
2. Faltbare Klappen
3. Oberkorb Höhenversteller
4. Oberer Sprüharm
5. Unterkorb
6. Besteckkorb
7. Unterer Sprüharm
8. Filtereinheit
9. Salzbehälter
10. Spülmittel und Klarspülerspender
11. Typenschild
12. Bedienfeld

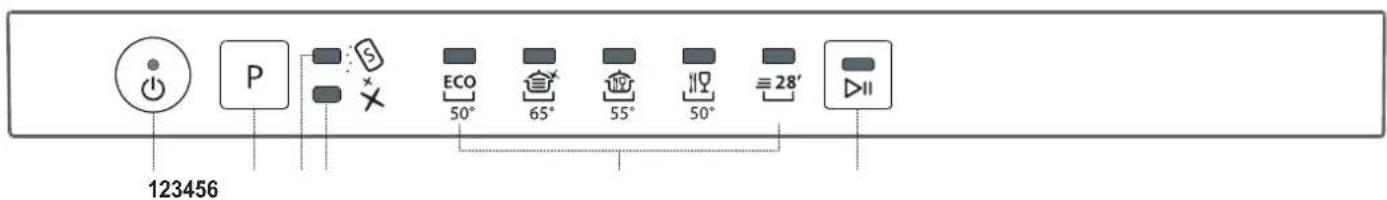

Bedientafel

1. Ein-/Aus-Taste mit Reset-Funktion und Anzeigelicht
2. Programmwahl-Taste
3. Anzeigelicht zum Salznachfüllen
4. Anzeigelicht zum Klarspülernachfüllen
5. Programm-Anzeigeleuchten
6. Start/Pause-Taste mit Anzeigelicht

Erster Gebrauch: Salz, Klarspüler und Spülmittel

Nach Abschluss der Installation die Puffer an den Körben und die Rückhaltegummis vom oberen Korb entfernen.

Salzbehälter befüllen

Die Verwendung von Salz verhindert Kalkablagerungen auf dem Geschirr und den funktionalen Komponenten des Geschirrspülers.

Der Salzbehälter darf nie leer sein!

• Es ist wichtig, die Wasserhärte einzustellen.

Der Salzbehälter befindet sich im Geschirrspülerboden (siehe Übersicht) und muss aufgefüllt werden, wenn die Salznachfüllanzeige der Bedienblende leuchtet.

1. Ziehen Sie den Unterkorb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.
2. Nur beim ersten Mal: Befüllen Sie den Salzbehälter mit Wasser.
3. Setzen Sie den Trichter auf (siehe Abbildung) und füllen Sie den Behälter bis zum Rand mit Salz (ca. 1 kg). Es ist normal, wenn etwas Wasser ausläuft.
4. Den Trichter abnehmen und die Salzreste vom Öffnungsrand entfernen.

Sicherstellen, dass der Deckel fest angeschraubt ist, so dass kein Spülmittel während des Waschprogramms in den Behälter gelangt (dies könnte den Wasserenthärter irreparabel beschädigen).

Immer wenn Sie Salz zugeben müssen, ist es zwingend vorgeschrieben, diesen Vorgang vor dem Beginn des Spülgangs auszuführen, um Korrosion zu vermeiden.

WASSERHÄRTE EINSTELLEN

Damit der Wasserenthärter perfekt arbeiten kann, muss die Wasserhärte je nach der aktuellen Wasserhärte in Ihrem Haus eingestellt werden. Diese Informationen erhalten Sie bei Ihrem örtlichen Wasserversorger.

Das Werk stellt den Standardwert für die Wasserhärte ein.

Die Geschirrspülmaschine mit der Taste EIN/AUS einschalten. - Mit der Taste EIN/AUS ausschalten. Die Taste P 5 Sekunden lang gedrückt halten, bis Sie einen Piepton hören. Mit der Taste EIN/AUS einschalten. Das Programm-Anzeigelicht der eingestellten Stufe blinkt. - Drücken Sie die Taste P, um die gewünschte Härtestufe auszuwählen (siehe WASSERHÄRTE-TABELLE).

Wasserhärte-Tabelle
Stufe		°dH Deut. Härtegr.	°fH Französischer Härtegr.	°Clark Engl. Härtegr.
1	Weich	0 - 6	0 - 10	0 - 7
2	Mittel	7 - 11	11 - 20	8 - 14
3	Durchschnittlich	12 - 16	21 - 29	15 - 20
4	Hart	17 - 34	30 - 60	21 - 42
5	Sehr hart	35 - 50	61 - 90	43 - 62

• Mit der Taste EIN/AUS ausschalten.

Die Einstellung ist abgeschlossen!

Sobald dieses Verfahren abgeschlossen ist, ein Programm ohne Beladung laufen lassen.

Verwenden Sie bitte nur Spezialsalz für Geschirrspüler.

Nach dem Einfüllen des Salzes erlischt die SALZNACHFÜLLANZEIGE. Wenn der Salzbehälter nicht gefüllt ist, können Kesselsteinablagerungen den Wasserenthärter und das Heizelement beschädigen. Die Verwendung von Salz wird bei jeder Art von Geschirrspülmittel empfohlen.

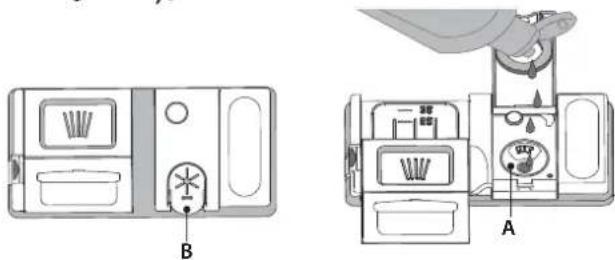

KLARSPÜLERSPENDER AUFFÜLLEN

Klarspüler macht das TROCKNEN von Geschirr einfacher. Der Klarspülerspender A muss aufgefüllt werden, wenn das KLARSPÜLER AUFFÜLLEN Anzeigelicht auf der Bedienblende leuchtet.

1. Den Behälter B durch Drücken und Anheben der Zunge am Deckel öffnen.
2. Den Klarspüler vorsichtig bis zur maximalen Füllstandsmarkierung (110 ml) an der Füllöffnung einfüllen und ein Überlaufen vermeiden. Andernfalls sofort mit einem trockenen Tuch abwischen.
3. Den Deckel schließen, bis er einrastet. Füllen Sie den Klarspüler NIEMALS direkt ins Innere des Geschirrspülers.

EINFÜLLEN DES SPÜLMITTELS

Die Verwendung von Reinigungsmitteln, die nicht für Geschirrspüler bestimmt sind, kann zu Fehlfunktionen oder Schäden am Gerät führen.

Zum Öffnen des Spülmittelbehälters den Öffnungsmechanismus C drücken. Füllen Sie das Spülmittel ausschließlich in das trockene Fach D ein. Die für den Vorspülgang benötigte Spülmittelmenge wird direkt in den Geschirrspüler gegeben.

KLARSPÜLERDOSIERUNG

Sollte das Trocknungsergebnis unzufriedenstellend sein, kann die Klarspülerdosierung neu eingestellt werden.

Die Geschirrspülmaschine mit der Taste EIN/AUS einschalten. - Mit der Taste EIN/AUS ausschalten. - Drücken Sie die Taste P drei Mal - ein Piepton ertönt. Mit der Taste EIN/AUS einschalten. Das Programm-Anzeigelicht der eingestellten Stufe blinkt. - Drücken Sie die Taste P, um den Stand der gelieferten Klarspülermenge auszuwählen. - Mit der Taste EIN/AUS ausschalten. Die Einstellung ist abgeschlossen! Die Klarspülerstufe kann auf 1 (ECO) eingestellt werden. In diesem Fall wird kein Klarspüler ausgegeben. Die Kontrollleuchte zur ANZEIGE DES FEHLENDEN KLARSPÜLERS leuchtet nicht mehr auf. Je nach Gerätemodell können bis max. 5 Stufen eingestellt werden. Die Werkseinstellung ist abhängig vom Modell. Bitte befolgen Sie die Anweisungen oben, um dies für Ihr Gerät zu überprüfen. - Wenn Sie bläuliche Streifen auf dem Geschirr sehen, stellen Sie eine niedrigere Zahl ein (2-3). - Wenn Wassertropfen oder Kalkablagerungen auf dem Geschirr sind, eine höhere Zahl einstellen (4-5)

1. Hinsichtlich der Dosierung verweisen wir auf die zuvor erwähnte Information, in der die richtige Menge angegeben ist. Im Fach D sind Anzeigen, die bei der Spülmitteldosierung helfen.
2. Entfernen Sie eventuelle Spülmittelrückstände von den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.
3. Schieben Sie den Deckel der Spülmittelkammer zum Schließen nach oben, bis er einrastet. Die Spülmittelkammer öffnet sich automatisch zum richtigen Zeitpunkt des jeweils gewählten Programms.

PROGRAMMTABELLE

Programm		Trocken-phase	Programmdauer (Std:Min)*	Wasser-verbrauch (Liter/Zyklus)	Energie-verbrauch (kWh/Zyklus)
1. Eco	ECO 50°	✓	3:35 9,5 0,95
2. Intensiv 65° 2:40 18,000		✓
3. Gemsicht 55° 2:15 16,000		✓
4. Schnelles Spi-jlen&Trocknen	50° 1:3	0 11/5 1,30
5. Rapide 28'	50°	-	0:28 9,0 0,50

Die ECO-Programmdaten sind Labormessdaten, die gemäß der europäischen Vorschrift EN 60436:2020 erfasst wurden.

Eine Vorbehandlung des Geschirrs ist vor keinem Programm erforderlich.

*) Werte, die für andere Programme als das ECO-Programm angegeben werden, sind nur Richtwerte. Die aktuelle Zeit kann auf Grundlage von mehreren Faktoren, wie Temperatur und Druck des eintretenden Wassers, Raumtemperatur, Spülmittelmenge, Menge und Art der Beladung, Lastausgleich, zusätzlich gewährte Optionen und Sensereichung variieren. Die Sensereichung kann die Programmdauer bis zu 20 Min. erhöhen.

PROGRAMMBESCHREIBUNG

Anweisungen bezüglich der Auswahl des Waschzyklus.

1 ECO

Das ECO-Programm eignet sich, um normal verschmutztes Geschirr zu reinigen. In Bezug auf den kombinierten Energie- und Wasserverbrauch ist es das effizienteste Programm, das auch zur Prüfung der Einhaltung der Ökodesign-Richtlinie verwendet wird.

2 INTENSIV

Programm empfohlen für stark verschmutztes Geschirr, besonders Töpfe und Pfannen (nicht für empfindliche Teile verwenden).

3 GEMISCHT

Vermischte Verschmutzung. Für normal verschmutztes Geschirr mit trockenen Speiseresten.

4 SCHNELLES SPÜLEN & TROCKNEN

Normal verschmutztes Geschirr. Täglicher Zyklus, der optimale Reinigungs- und Trockenleistung in kürzester Zeit garantiert.

5 RAPIDE 28'

Programm ideal für eine halbe Beladung mit leicht verschmutztem Geschirr ohne getrocknete Speisereste. Hat keine Trocknungsphase.

Hinweise:

Bitte beachten Sie, dass das Programm Rapide 28' für weniger schmutziges Geschirr geeignet ist.

KÖRBE BELADEN

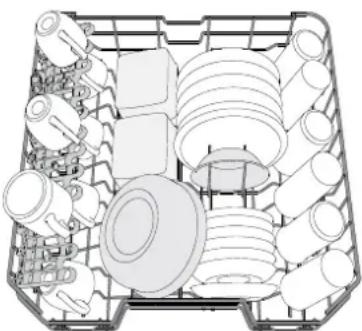

OBERKORB

(Sortierbeispiel für den Oberkorb)

Hier sortieren Sie empfindliches und leichtes Geschirr ein: Gläser, Tassen, kleine Teller, flache Schüsseln.

HÖHENVERSTELLUNG DES OBERKORBES

Der Oberkorb kann in der Höhe verstellt werden: Stellen Sie ihn in die oberste Position, wenn Sie großes Geschirr in den Unterkorb einräumen wollen. Wenn Sie eher die klappbaren Bereiche nutzen, dann stellen Sie ihn in die untere Position. Somit vermeiden Sie Zusammenstöße mit dem Geschirr im Unterkorb. Der Oberkorb ist mit einem Oberkorb-Höhenversteller (siehe Abbildung) ausgestattet. Ohne Drücken der Hebel kann er einfach durch Heben der Korbseiten angehoben werden, sobald der Korbstabil in seiner unteren Stellung ist. Um den

Korb zurück in die untere Stellung zu bringen, drücken Sie die Hebel A an den Seiten des Korbs und schieben Sie ihn nach unten.

Es empfiehlt sich, die Höhe des Oberkorbes bei leerem Korb zu regulieren. Heben oder senken Sie den Korb NIEMALS nur an einer Seite.

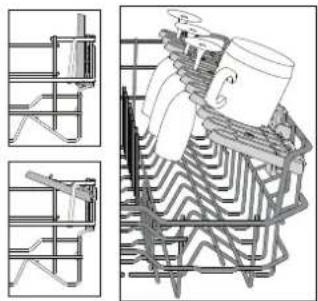

KLAPPBARE KLAPPEN MIT VERSTELLBARER POSITION

Die seitlichen, klappbaren Ablagen können ein- oder aufgeklappt werden, um die Anordnung des Geschirrs im Korb zu optimieren. Stielgläser können an den Ablagen stabilisiert werden, indem sie mit dem Stiel in die vorgesehene Aussparung gestellt werden. Je nach Modell:

Zum Ausklappen der Ablagen müssen diese nach oben geschoben und gedreht oder aus den Schnappern gelöst und nach unten gezogen werden. Zum Einklappen der Ablagen müssen diese gedreht und nach unten geschoben oder nach oben gezogen und an den Schnappern befestigt werden.

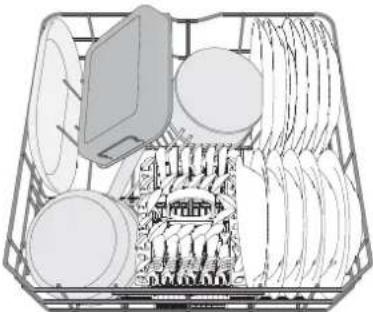

UNTERKORB

(Sortierbeispiel für den Unterkorb)

Für Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. Große Teller und Deckel sollten idealerweise an die Seiten gelegt werden, um nicht mit dem Sprüharm in Kontakt zu kommen.

BESTECKKORB

Er ist oben mit Gittern versehen, um das Besteck besser einzuordnen. Er darf nur im vorderen Teil des unteren Korbes eingesetzt werden.

Messer und andere Küchenutensilien mit scharfen Spitzen sind mit nach unten gerichteten Spitzen in den Besteckkorb einzuordnen oder waagerecht auf die Ablagen des oberen Geschirrkorbs zu legen.

TÄGLICHER GEBRAUCH

1. ANSCHLUSS AN DIE WASSERLEITUNG PRÜFEN

Sicherstellen, dass der Geschirrspüler an die Wasserleitung angeschlossen und der Wasserhahn auf ist.

2. SCHALTEN SIE DEN GESCHIRRSPÜLER EIN

Tür öffnen und EIN-/AUS-Taste drücken.

3. KÖRBE BELADEN

(siehe KÖRBE BELADEN)

4. EINFÜLLEN DES SPÜLMITTELS

5. PROGRAMM WÄHLEN UND DAS PROGRAMM ANPASSEN

Das am besten geeignete Programm je nach Besteckart und Verschmutzungsgrad auswählen (siehe PROGRAMMBESCHREIBUNG) durch Drücken der Taste P. Die gewünschten Optionen auswählen (siehe OPTIONEN UND FUNKTIONEN).

6. START

Starten Sie das Spülprogramm mit der Taste START/Pause (LED leuchtet) und schließen Sie die Tür innerhalb von 4 Sek. Bei Programmstart ertönt ein einzelner Piepton. Wenn die Tür nicht innerhalb von 4 Sek. geschlossen wurde, ertönt der akustische Alarm. Öffnen Sie in diesem Fall die Tür, drücken Sie die Taste START/Pause und schließen Sie die Tür erneut innerhalb von 4 Sekunden.

7. ENDE DES SPÜLPROGRAMMS

Das Ende des Waschzyklus wird durch Pieptöne und durch Blinken der Kontrollleuchte des ausgewählten Programms angezeigt. Die Tür öffnen und das Gerät mit der EIN/AUS-Taste ausschalten. Vor Entnahme des Bestecks eine Minute warten - um Verbrennungen zu vermeiden. Die Körbe entladen, mit dem unteren beginnen.

Die Maschine schaltet sich automatisch während bestimmter überschrittener Zeiten der Inaktivität aus, um den Stromverbrauch zu reduzieren. Für nur nicht verschmutztes Geschirr, oder für Geschirr, das vorher unter laufendem Wasser abgespült wurde, kann die Spülmittelmenge erheblich reduziert werden.

EIN LAUFENDES PROGRAMM ÄNDERN

Wenn ein falsches Programm ausgewählt wurde, kann es geändert werden, wenn es gerade erst gestartet wurde: die Tür öffnen, die EIN-/AUS-Taste drücken und gedrückt halten, um die Maschine auszuschalten.

Die Maschine mit der EIN-/AUS-Taste wieder einschalten und das neue Spülprogramm und die gewünschten Optionen auswählen; das Spülprogramm durch Drücken der Taste START/Pause starten und innerhalb von 4 Sek. die Tür schließen.

HINZUFÜGEN VON WEITEREM GESCHIRR

Ohne die Maschine auszuschalten, die Tür öffnen (START/Pause LED beginnt zu blinken) (Vorsicht HEISSER Dampf!) und das Geschirr in den Geschirrspüler geben. Die Taste START/Pause drücken und innerhalb von 4 Sek. die Tür schließen; das Programm läuft automatisch weiter, wo es unterbrochen wurde.

UNBEABSICHTIGTES UNTERBRECHEN DES SPÜLPROGRAMMS

Wird während des Spülgangs die Gerätetür geöffnet, oder sollte ein Stromausfall stattfinden, wird der Spülgang unterbrochen. Damit das Programm wieder an dem Punkt startet, an dem es unterbrochen wurde, die Taste START/Pause drücken und innerhalb von 4 Sek. die Tür schließen.

HINWEISE UND TIPPS

EMPFEHLUNGEN

Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von Speiserückständen und entleeren Sie Gläser und Behälter von Flüssigkeitsresten. Es ist nicht notwendig, das Geschirr unter fließendem Wasser vorzuspülen.

Stellen Sie das Geschirr so ein, dass es fest steht und nicht umfallen kann. Behälter müssen mit der Öffnung nach unten eingestellt werden und hohle oder gewölbte Teile müssen schräg stehen, damit das Wasser alle Oberflächen erreicht und dann abfließen kann.

Achtung: Achten Sie darauf, dass Deckel, Griffe, Töpfe und Tabletts die Drehung der Sprüharme nicht behindern. Stellen Sie keine Gegenstände in den Besteckkorb. Stark verschmutztes Geschirr und Töpfe sollten im Unterkorb untergebracht werden, da in diesem Bereich die Wasserstrahlen stärker sind und eine höhere Spülleistung garantieren. Stellen Sie nach dem Einräumen des Geschirrs sicher, dass sich die Sprüharme frei bewegen können.

ENERGIESPARTIPPS

• Sofern man die Herstelleranweisungen beim Einsatz beachtet, verbraucht das Waschen von Geschirr im Geschirrspüler in der Regel WENIGER ENERGIE und Wasser als Handspülen.
• Um die Effizienz des Geschirrspülers zu maximieren, empfiehlt es sich, das Spülprogramm bei voll beladenem Gerät zu starten. Wenn der Geschirrspüler bis zur vom Hersteller angegebenen Kapazität beladen wird, hilft dies, Energie und Wasser zu sparen. Angaben über die korrekte Beladung von Geschirr finden Sie im Kapitel BELADEN DER KÖRBE.

Bei Teilbeladung empfiehlt es sich, die speziellen Spülprogramme (Multizone) zu verwenden und nur die entsprechenden Körbe zu beladen. Bei einer fehlerhaften Beladung oder Überladung des Geschirrspülers könnten mehr Ressourcen verbraucht werden (z. B. Wasser, Energie und Zeit), der Geräuschpegel erhöht und die Reinigungs- und Trocknungsleistung verringert werden.

• Das manuelle Vorspülen von Geschirr führt zu erhöhtem Wasser- und Energieverbrauch und wird nicht empfohlen.

HYGIENE

Um Gerüche und Ablagerungen, die sich in dem Geschirrspüler ansetzen können, zu vermeiden, lassen Sie mindestens einmal monatlich ein Hochtemperaturprogramm laufen. Verwenden Sie einen Teelöffel Spülmittel und lassen Sie das Gerät ohne Geschirr laufen, um es zu reinigen.

UNGEEIGNETES GESCHIRR

Nicht spülmaschinenfest:

• Holzschalen, Töpfe oder Pfannen: Diese können durch die hohen Waschtemperaturen beschädigt werden.
• Handgefertigte Gegenstände: Diese sind nur sehr selten zum Spülen geeignet. Die relativ hohen Wassertemperaturen und die verwendeten Waschmittel können sie beschädigen.
• Kunststoffschalen: Diese sind nicht hitzebeständig und können ihre Form verlieren. Hitzebeständige Kunststoffschalen müssen im Oberkorb gewaschen werden.
• Geschirr und Gegenstände aus Kupfer, Zinn, Zink oder Messing: Diese neigen dazu, zu färben.
• Aluminiumschalen: Gegenstände aus eloxiertem Aluminium können ihre Farbe verlieren.
• Silberwaren: Silbergegenstände können fleckig sein.
• Glas und Kristall: Im Allgemeinen können Glas- und Kristallobjekte in der Spülmaschine gewaschen werden. Allerdings können bestimmte Arten von Glas und Kristall stumpf werden und ihre Klarheit nach vielen Waschungen verlieren. Daher empfehlen wir Ihnen, das am wenigsten aggressive Programm zu verwenden.
• Dekorierte Gegenstände: Die auf dem Markt erhältlichen dekorierten Gegenstände sind in der Regel in der Lage, dem Waschen in der Spülmaschine zu widerstehen, obwohl die Farben nach vielen Wäschen verblassen können. Bei Zweifeln an der Echtheit der Farben ist es ratsam, nur ein paar Gegenstände zu einem Zeitpunkt für etwa einen Monat zu waschen.

SCHÄDEN AN GLAS UND GESCHIRR

• Spülen Sie nur Gläser und Geschirr in Ihrem Geschirrspüler, die vom Hersteller als spülmaschinenfest ausgezeichnet sind.
• Verwenden Sie ein Feinspülmittel für Geschirr.
• Nehmen Sie Gläser und Besteck so bald wie möglich nach Ablauf des Programms aus der Spülmaschine.

HINWEISE UND TIPPS

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Geschirrspüler reinigen oder Wartungsmaßnahmen durchführen. Verwenden Sie keine brennbaren Flüssigkeiten zur Reinigung der Maschine.

REINIGUNG DES GESCHIRRSPÜLERS

Zur Beseitigung von eventuellen Flecken im Innenraum des Gerätes verwenden Sie ein feuchtes Tuch, auf das Sie etwas weißen Essig träufeln.

Die Gehäuseteile und die Bedienblende können mit einem mit Wasser angefeuchteten, weichen Tuch gereinigt werden. Vermeiden Sie Lösungs- und Scheuermittel.

VERMEIDUNG VON GERUCHSBILDUNG

Lassen Sie die Gerätetür stets nur angelehnt; auf diese Weise kann sich keine Feuchtigkeit ansammeln.

Die Dichtungen der Tür und der Spülmittelfächer sollten regelmäßig mit einem feuchten Tuch gereinigt werden. So vermeiden Sie die Ansammlung von Speiseresten, der hauptsächlichen Ursache von Geruchsbildung im Geschirrspüler.

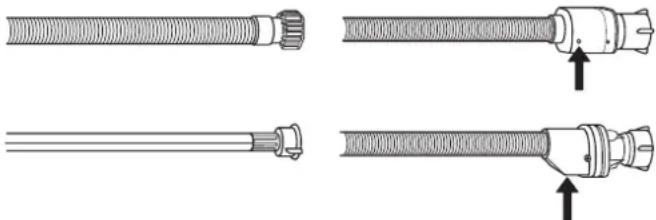

WASSERZULAUFSCHLAUCH REINIGEN

Wenn der Wasserschlauch neu ist oder für längere Zeit nicht in Betrieb war, das Warmwasser laufen lassen, um sicherzustellen, dass es klar und frei von Verschmutzungen ist, bevor die erforderlichen Anschlüsse vorgenommen werden. Bei Nichtbeachtung dieser Vorsichtsmaßnahme

kann die Wasserzufuhr blockieren und den Geschirrspüler beschädigen. ÜBERPRÜFUNG DES WASSERZULAUFSCHLAUCHS

Den Zulaufschlauch regelmäßig auf Sprödigkeit und Risse prüfen. Bei Beschädigung den Schlauch durch einen neuen ersetzen. Dieser ist bei unserem Kundendienst oder Ihrem Händler erhältlich. Je nach Schlauchart:

Wenn der Zulaufschlauch eine transparente Beschichtung hat, regelmäßig prüfen, ob die Farbe sich örtlich verstärkt. Wenn ja, könnte der Schlauch eine undichte Stelle haben und muss ausgetauscht werden. Für Wasserstoppschläuche: Das Sicherheitsventil-Kontrollfenster prüfen (siehe Pfeil). Wenn es rot ist, wurde die Wasserstoppfunktion ausgelöst und der Schlauch muss durch einen neuen ersetzt werden. Um diesen Schlauch abzuschrauben, die Entriegelungstaste drücken und damit den Schlauch abschrauben.

REINIGUNG DER FILTEREINHEIT

Die Filtereinheit regelmäßig reinigen, damit die Filter nicht verstopfen und das Abwasser korrekt abfließen kann.

Wenn die Filter beim Einsatz des Geschirrspülers verstopft sind oder falls Fremdkörper in das Filtersystem oder in die Sprüharme gelangen, könnten Störungen im Gerät auftreten, was zu Leistungseinbußen, lautem Betrieb oder höherem Ressourcenverbrauch führt.

Die Filtereinheit setzt sich aus drei Filtern zusammen, die das Spülwasser reinigen, von Speiseresten befreien und wieder in Umlauf bringen.

Der Geschirrspüler darf nicht ohne Filtersiebe oder mit ausgehängten Filtern in Betrieb genommen werden.

Kontrollieren Sie einmal monatlich oder nach 30 Zyklen die Filtersiebgruppe. Bei Bedarf ist diese sorgfältig unter laufendem Wasser auszuspülen. Nehmen Sie hierzu ein kleines Bürstchen (das nicht aus Metall sein darf) zu Hilfe. Gehen Sie wie folgt vor:

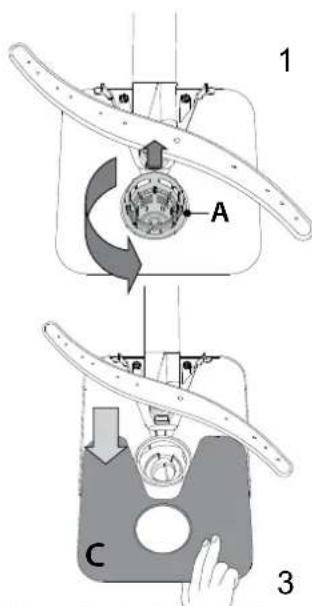

1. Drehen Sie das zylinderförmige Filtersieb A gegen den Uhrzeigersinn heraus (Abb. 1).

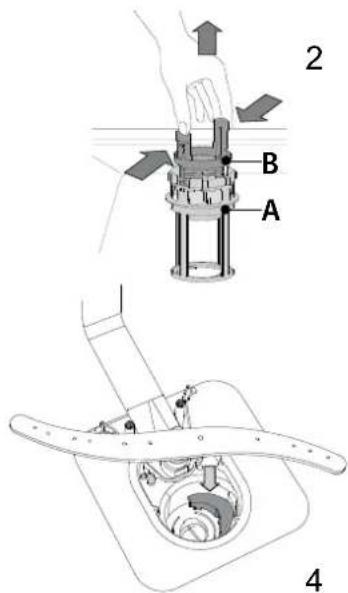

2. Ziehen Sie den Siebbecher B durch leichten Druck auf die seitlichen Flügel heraus (Abb. 2).
3. Nehmen Sie den Stahl-Siebsteller C ab (Abb. 3).
4. Falls Sie Fremdkörper (wie Glasscherben, Porzellan, Knochen, Fruchtsamen usw.) finden, entfernen Sie diese sorgfältig.
5. Kontrollieren Sie den Hohlraum und befreien Sie diesen von eventuellen Speiseresten. Das Spülpumpenschutzteil (schwarzes Teil) NICHT ABGENOMMEN WERDEN (Abb 4).

Setzen Sie die Filtereinheit nach der Reinigung der Filtersiebe wieder korrekt in ihren Sitz ein. Dies ist äußerst wichtig, um eine ordnungsgemäße Betriebsweise des Geschirrspülers zu gewährleisten.

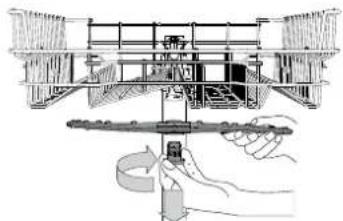

REINIGUNG DER SPRÜHARME

Es kann vorkommen, dass Speisereste an den Sprüharmen hängen bleiben und die Wasserdüsen verstopfen. Prüfen Sie die Sprüharme regelmäßig und reinigen Sie sie bei Bedarf mit einer Kunststoffbürste. Zur Abnahme des oberen Sprüharms drehen Sie den Kunststoffring im Uhrzeigersinn ab. Der obere Sprüharm ist mit jener Seite nach oben wieder einzusetzen, die die meisten Löcher aufweist.

Um den unteren Sprüharm abzunehmen, ziehen Sie ihn nach oben.

WASSERENTHÄRTUNG

Der Wasserenthärter reduziert automatisch die Wasserhärte, verhindert Kesselsteinablagerungen am Heizelement und trägt somit zu einer höheren Reinigungsleistung bei.

Dieses System regeneriert sich mit Salz. Daher ist es erforderlich, Salz in den Behälter zu füllen, wenn dieser leer ist.

Die Regenerierungshäufigkeit hängt von der eingestellten Stufe für die Wasserhärte ab - die Regenerierung findet einmal alle 6 Eco-Zyklen bei Wasserhärte auf 3 statt.

Der Regenerationsprozess beginnt in der Endspülung und endet in der Trocknungsphase, bevor der Zyklus endet.

• Eine einzelne Regeneration verbraucht: 3,5 Wasser; Das Programm dauert bis zu 5 Minuten länger;
• Energieverbrauch unter 0,005 kWh.

Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden; falls erforderlich, neigen Sie das Gerät zur Rückseite hin.

WASSERANSCHLÜSSE

Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur durch Fachpersonal erfolgen.

Der Wasserzulaufschlauch und der Wasserablaufschlauch können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird.

Die Schläuche dürfen nicht geknickt oder von der Spülmaschine gequetscht werden.

ANSCHLUSS DES ZULAUFSCHLAUCHS

• Das Wasser laufen lassen, bis es klar ist.
• Den Zulaufschlauch fest anschließen und den Wasserhahn öffnen.

Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker.

Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten angegebenen Werte liegen, da sonst der Geschirrspüler möglicherweise nicht richtig funktioniert.

Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.

SPEZIFIKATIONEN FÜR DEN ANSCHLUSS DES WASSERZULAUFSCHLAUCHS:

WASSERZULAUF kalt oder warm (max. 60°C)
WASSEREINLAUF 3/4"
LEISTUNG DES WASSERDRUCKS	0,05 ÷ 1 MPa (0.5 ÷ 10 bar) 7,25 - 145 psi

ANSCHLUSS DES ABLAUFSCHLAUCHS

Schließen Sie den Ablaufschlauch an eine Ablaufleitung mit Mindestdurchmesser von 2 cm an.

Der Anschluss des Ablaufschlauchs muss sich in einer Höhe von 40 bis 80 cm vom Boden oder von der Standfläche der Spülmaschine befinden.

Vor dem Anschließen des Ablaufschlauchs an den Siphon des Spülbeckens den Plastikdeckel (B) abnehmen.

SCHUTZ VOR ÜBERSCHWEMMUNGEN

Schutz vor Überschwemmungen. Um Überschwemmungen auszuschließen, wurde der Geschirrspüler:

• mit einem System versehen, dank dessen der Wasserzulauf bei Anomalien oder internem Wasserverlust unterbrochen wird.

Einige Modelle sind auch mit einem zusätzlichen New Aqua Stop-Sicherheitssystem ausgestattet, das auch bei Schlauchdefekten vor Überschwemmung schützt.

Der Versorgungsschlauch darf auf keinen Fall abgeschnitten werden: er enthält nämlich stromführende Teile.

ELEKTRISCHER ANSCHLUSS

WARNUNG: Der Versorgungsschlauch darf auf keinen Fall abgeschnitten werden: er enthält nämlich stromführende Teile.

Vor Einführen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose die auf dem Typenschild (befindlich auf der Innentür) angegebene max. Leistungsaufnahme des Gerätes trägt (siehe ÜBERSICHT).
• die Versorgungsspannung den auf dem Typenschild (auf der Innentür) vermerkten Werten entspricht;
• die Steckdose mit dem Netzstecker kompatibel ist.

Andernfalls muss der Netzstecker von einem autorisierten Techniker ausgetauscht werden (siehe KUNDENDIENST). Verwenden Sie keine Verlängerungen oder Vielfachstecker. Der Netzstecker, das Netzkabel und die Steckdose sollen bei installiertem Gerät leicht zugänglich sein. Das Netzkabel darf nicht gebogen oder eingeklemmt werden.

Sollte das Speisekabel beschädigt sein, muss es vom Hersteller oder seiner technischen Kundendienststelle ausgetauscht werden, um Unfallrisiken vorzubeugen.

Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

POSITIONIERUNG UND NIVELLIERUNG

1. Stellen Sie den Geschirrspüler auf einen ebenen und festen Boden. Gleichen Sie eventuelle Unregelmäßigkeiten durch Anziehen oder Losschrauben der vorderen Stellfüße aus, bis das Gerät etwa ausgerichtet ist. Mit einer präzisen Nivellierung verleihen Sie Stabilität und vermeiden Vibrationen und Betriebsgeräusche.
2. Bringen Sie vor dem Einbau des Geschirrspülers den transparenten Klebestreifen unter der Arbeitsplatte an, um sie vor eventuellem Kondenswasser zu schützen.
3. Stellen Sie das Gerät so auf, dass es mit den Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden.
4. Regulieren Sie den hinteren Stellfuß durch Einwirken mittels eines 8 mm-Sechskantschlüssels auf die rote Sechskantbuchse (befindlich unter der Frontseitenmitte des Geschirrspülers). Durch Drehen nach rechts wird die Höhe erhöht, durch Drehen nach links wird sie herabgesetzt.

ABMESSUNGEN UND FASSUNGSVERMÖGEN:

BREITE 598 mm
HÖHE 820 mm
TIEFE 555 mm
FASSUNGSVERMÖGEN 14 Maßge decke

LÖSEN VON PROBLEMEN

Falls Ihr Geschirrspüler nicht richtig funktioniert, versuchen Sie, das Problem anhand der folgenden Liste zu beheben. Für andere Fehler oder Probleme wenden Sie sich bitte an den autorisierten Kundendienst, dessen Kontaktdaten im Garantieheft aufgeführt sind. Der Hersteller stellt die Verfügbarkeit von Ersatzteilen für mindestens 10 Jahre nach Produktionsende dieses Geräts sicher.

STÖRUNGEN	MÖGLICHE ursAchen LösUNG
Salzanzeige leuchtet	Salzbehalter leer. (Es kann nach dem Auf-fullen einige Spülvorgänge dauern, bis die Salzanzeige erlischt).	Befüllen Sie den Behälter mit Salz (weitere Informationen – siehe Seite 17).Stellen Sie die Wasserhärte ein – siehe Tabelle, Seite 17.
Klarspulzeranze ige leuchtet	Klarspulbehalter leer. (Es kann nach dem Auf-fullen einige Spülvorgänge dauern, bis die Klarspulzeranzeige erlischt).	Befüllen Sie den Behälter mit Klarspüler (weitere Informationen – siehe Seite 17).
Die Spülmaschine startet nicht oder reagiert nicht auf die Bedienungs-eingaben.	Das Gerät wurde nicht richtig eingesteckt. Schl	Seiten Sie den Netzstecker an.
	Stromausfall.	Aus Sicherheitsgründen wird die Spülmaschine nicht automatisch neu gestartet, wenn die Stromversorgung wiederhergestellt wird. Öffnen Sie die Tür des Ge-schirpspläpers, drucken Sie die Taste START/Pause und schreiben Sie die Tür erneut innerhalb von 4 Sekunden.
	Die Gerätetur schließt nicht. Drücken Sie die TÜr ergänzung, bis ein „Klicklauf" zu hören ist.	Drücken Sie die Taste START/Pause und schreiben Sie die Tür erneut innerhalb von 4 Sekunden.
	Der Spülgang wird durch Öffnen der Tür für >4 Sekunden unterbrochen.	Schalten Sie das Gerät durch das Drucken der EIN/AUS-Taste aus und nach etwa einer Minute wieder ein und starten Sie das Programm neu. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker des Geräts für 1 Minute ab und steken Sieihn dann wieder ein.
	Das Gerät reagiert nicht auf Bedienungsein-gaben.	Warten Sie, bis das Programm beendet ist.
Der Geschirnpürpumpt das Wasser nicht ab.	Das Spülprogramm ist noch nicht ganzb-gelaufen.	Prüfen Sie, dass der Ablaufschauch nicht geknicht ist (siehe INSTALLATIONSANWEI-SUNGEN).
	Der Ablaufschauch ist geknicht.	auf des Spülbeckens reinigen.
	Der Ablauf des Spülbeckens ist verstoptf. Den Ab	Den Filter reinigen (siehe REINIGUNG DER FILTEREINHEIT).
	Im Filtersieber haben sich Speisereste ange-sammelt.	Den Filter reinigen (siehe REINIGUNG DER FILTEREINHEIT).
Der Geschirnpürpumpt das Wasser nicht ab.	Das Geschirr schlägt aneinander. Positionierere	n Sie das Geschirr korrekt (siehe KÖRBE BELADEN).
	Es hat sich zu viel Schaum gebildet.	Das Spülmittel wurde nicht richtig dosiert oder ist für Geschirnpürle ungeeignet (siehe EINFULLEN DES SPULMITTELS). Starten Sie das laufende Programm durch Aus-schalten des Geschirnpürs neu. Schalten Sie das Gerät wieder ein, wahren Sie ein neues Programm, drucken Sie START/Pause und schreiben Sie die Tür innerhalb von 4 Sekunden. Kein Spülmittel zufugen.
Das Geschirnpürpumpt das Wasser nicht sauber geworden.	Das Geschirr wurde nicht korrekt einge-räumt.	Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN).
	Die Sprühme können nicht frei drehen, werden durch das Geschirr blockiert.	Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN).
	Das Spülprogramm ist zu schwach. Ein geeig	netes Spülprogramm wahren (siehe PROGRAMMTABELLE).
	Es hat sich zu viel Schaum gebildet.	Das Spülmittel wurde nicht richtig dosiert oder ist für Geschirnpürle ungeeig-net (siehe EINFULLEN DES SPULMITTELS).
	Der Stöpsel des Klarspūllerbehälters wurde nicht korrekt geschlossen.	Sicherstellen, dass der Stöpsel des Klarspūllerbehälters geschlossen ist.
	Das Filtersieber ist schmutzig oder verstoptf.	Die Filtrinheit reinigen (siehe PFLEGE UND WARTUNG).
	Fehlendes Regeneriersalz. Fällen Sie den Salz	behalter (siehe SALZBEHÄLTER BEFULLEN).
Der Geschirnpürpuldetekt kein Wasser.	Kein Wasser im Wassernetz oder zugedreh-ter Wasserhahn.	Sicherstellen, dass Wasser im Wassernetz ist oder der Wasserhahn lauft.
	Geknicker Tzulaufschauch.	Sicherstellen, dass der Zulaufschauch nicht geknicht ist (siehe INSTALLATION), den Geschirnpürle neu programmieren und wieder einschalten.
Alle LEDs blinking schnell.	Sieb im Zulaufschauch verstopf; es muss gereinigt werden.	Nach der Überprüfung und Reinigung, den Geschirnpürle ausschalten und ein neues Programm starten.
Der Geschirnpürpuldetekt kein Wasser.	Abflussschlauch zu niedrig positioniert oder Wasser vom Abwassersystem angesaugt.	Kontrollieren Sie, ob das Ende des Abflussschlauches auf der korrekten Höhe positioniert ist (siehe INSTALLATION). Kontrollieren Sie, ob Wasser in das Ab-wassersystem angesaugt wird, installieren ggf. ein Belüftungsventil.
	Luft in der Wasserversorgung.	Kontrollieren Sie die Wasserversorgung auf Lecks oder andere Probleme, die einen Luftintritt verursichen.

UNTERSTÜTZUNG

Bei Betriebsstörungen wenden Sie sich bitte an einen Franke Technischen Kundenservice.

Nehmen Sie nie die Dienste nicht autorisierter Techniker in Anspruch.

Machen Sie bitte folgende Angaben:

Art des Fehlers, Gerätemodell (Art./Code) - Seriennummer (S.N.)

Wenn Sie den Kundendienst kontaktieren, müssen Sie die Codes angeben, die sich auf dem Typenschild an der linken oder rechten Innenseite der Tür des Geschirrspülers befinden.

Die Modellinformation ist über den QR-Code auf der Energieverbrauchskennzeichnung aufrufbar.

Die Kennzeichnung enthält auch die Modellnummer, die den Zugang zum Verzeichnisportal unter https://eprel.ec.europa.eu ermöglicht.

WWW.FRANKE.COM

4 SCHNELLWASCHEN UND SCHNELLTROCKNEN

Artikel, die nicht spülmaschinenfest sind:

ELEKTRISCHER ANSCHLUSS

ABMESSUNGEN UND FASSUNGSVERMÖGEN:

BREEDTE 598 mm
HOOGTE 820 mm
DIEPTE 555 mm
VERMOGEN 14 standard couverts

PROBLEMLÖSUNG
