Marca	Franke
Modelo	FDW 614E5P E
Tipo de produto	Máquina de lavar louça embutível
Dimensões (L × A × P)	598 × 820 × 555 mm
Peso	Aproximadamente 45 kg
Capacidade	14 talheres padrão
Alimentação elétrica	220-240 V, 50 Hz, 10 A
Pressão da água	0,05 - 1 MPa (0,5 - 10 bars)
Temperatura de alimentação de água	Fria ou quente (máx. 60 °C)
Consumo de água (ciclo Eco)	9,5 L/ciclo
Consumo de energia (ciclo Eco)	0,95 kWh/ciclo
Duração do programa Eco	3h35 min
Programas de lavagem	Eco 50°, Intensivo 65°, Misto 55°, Lavagem e secagem rápida 50°, Rápido 28' (50°)
Nível de ruído	Não especificado (estimado 44 dB)
Amaciador de água	Ajustável (5 níveis) com reservatório de sal regenerante
Distribuidor de líquido de enxaguamento	Ajustável (5 níveis)
Painel de controle	Teclas físicas com indicadores
Manutenção	Limpeza regular dos filtros e braços aspersores
Segurança	Dispositivo antirrefluxo, parada automática em caso de vazamento
Peças de reposição e reparabilidade	Disponibilidade de peças por pelo menos 10 anos após a produção
Assistência	Centros de manutenção técnica Franke
Garantia	Consulte o livreto de garantia fornecido

Perguntas frequentes - FDW 614E5P E FRANKE

Como ajustar a dureza da água?

Ligue o aparelho e depois desligue-o. Pressione a tecla P por 5 segundos até ouvir um bipe. Ligue o aparelho, o indicador do nível atual pisca. Pressione P para selecionar o nível desejado (consulte a tabela de dureza). Desligue o aparelho para confirmar.

Como encher o reservatório de sal regenerante?

Remova o cesto inferior e desaperte a tampa do reservatório (sentido anti-horário). Na primeira vez, encha com água. Use o funil para despejar sal especial para lava-louças até a borda (cerca de 1 kg). Limpe os resíduos e aperte bem a tampa. Inicie imediatamente um ciclo de lavagem para evitar corrosão.

Como ajustar a dosagem do líquido de enxaguamento?

Ligue e depois desligue o aparelho. Pressione três vezes a tecla P (bipe). Ligue novamente: o indicador do nível atual pisca. Pressione P para escolher o nível (1 a 5). Desligue para confirmar. Se o nível for 1 (ECO), nenhum líquido é distribuído.

Quais programas de lavagem estão disponíveis?

Os programas são: Eco 50° (louça normalmente suja, econômico), Intensivo 65° (muito suja, panelas), Misto 55° (sujeira mista), Lavagem e secagem rápida 50° (louça suja, secagem rápida) e Rápido 28' (meia carga levemente suja, sem secagem).

O que fazer se a máquina de lavar louça fizer muito barulho?

Verifique se a louça não está se chocando, reposicionando-a (consulte o capítulo de carga). Excesso de espuma também pode ser a causa: use menos detergente ou um produto adequado. Se o ruído persistir, certifique-se de que os braços aspersores giram livremente.

Por que a louça não está limpa após a lavagem?

Causas possíveis: carga inadequada bloqueando os braços aspersores, ciclo de lavagem muito suave, excesso de espuma, tampa do distribuidor de líquido de enxaguamento mal fechada, filtro sujo ou reservatório de sal vazio. Consulte a tabela de solução de problemas no manual.

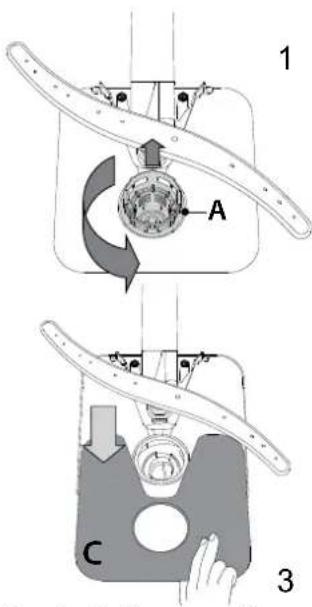

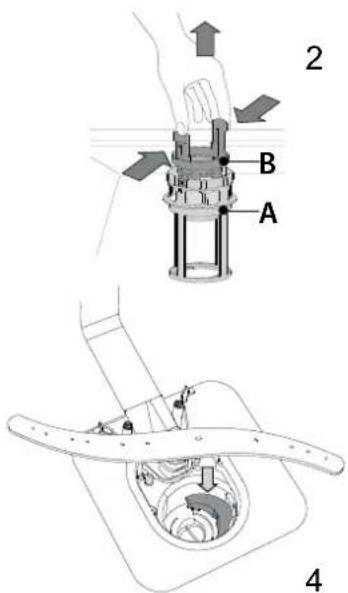

Como limpar o conjunto do filtro?

Gire o filtro cilíndrico A no sentido anti-horário e remova-o. Retire o cesto B pressionando as abas laterais. Remova a placa de inox C. Limpe em água corrente com uma escova não metálica. Monte na ordem inversa. Nunca use sem filtro.

O que fazer se o indicador de sal permanecer aceso após o enchimento?

O indicador de sal pode levar vários ciclos para apagar após o enchimento. Se o problema persistir, verifique se o reservatório está bem cheio e se a tampa está apertada. Certifique-se também de que o ajuste de dureza da água está correto.

Como adicionar louça durante o ciclo?

Sem desligar o aparelho, abra a porta com cuidado (cuidado com o vapor). O indicador Iniciar/Pausa pisca. Coloque a louça, feche a porta e pressione Iniciar/Pausa em até 4 segundos. O ciclo retoma de onde parou.

O que fazer em caso de queda de energia?

O ciclo para. A máquina de lavar louça não reinicia automaticamente. Abra a porta, pressione Iniciar/Pausa e feche a porta em até 4 segundos. O ciclo retoma do ponto onde foi interrompido.

MANUAL DE UTILIZADOR FDW 614E5P E FRANKE

SISTEMA DE ABLANDAMENTO DE ÁGUA

O cabo não deve estar dobrado ou comprimido.

POSICIONAMENTO E NIVELAMENTO

CARREGAMENTO DOS CESTOS

CESTO SUPERIOR

2. ACIONAMENTO DA LAVADORA DE LOUÇAS

3. CARREGAMENTO DOS CESTOS

(ver CARREGAMENTO DOS CESTOS).

4. ENCHIMENTO DO DISTRIBUIDOR DE DETERGENTE

5. SELECIONAR O PROGRAMA E ADAPTAR O CICLO CONFORME NECESSIDADE

LIGAÇÃO À REDE ELÉTRICA

Leia as Instruções de Segurança com atenção antes de usar o aparelho.

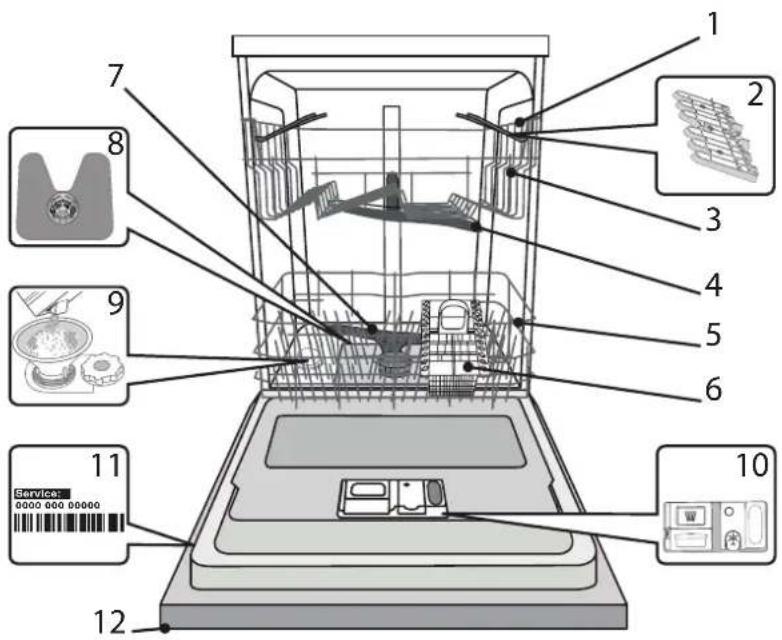

VISÃO GERAL

1. Cesto superior
2. Abas dobráveis
3. Ajuste da altura do cesto superior
4. Braço aspersor superior
5. Cesto inferior
6. Cesto para os talheres
7. Braço aspersor inferior
8. Conjunto de filtros
9. Depósito de sal
10. Distribuidores de detergente e abrilhantador
11. Chapa de características
12. Painel de comandos

PAINEL DE COMANDOS

1. Botão Ligar-Desligar/Reiniciar com indicador luminoso
2. Botão para seleção de programas
3. Luz indicadora de reabastecimento do sal
4. Luz indicadora de reabastecimento do abrilhantador
5. Indicadores luminosos de programas
6. Botão Início/Pausa com indicador luminoso

PRIMEIRA UTILIZAÇÃO: SAL, ABRILHANTADOR E DETERGENTE

Após a instalação, retire os elementos de fixação dos cestos e os elementos de retenção elásticos do cesto superior.

A utilização de sal evita a formação de calcário na loiça e nos componentes funcionais da máquina.

• É obrigatório que o depósito de sal nunca esteja vazio.
• É importante definir a dureza da água.

O depósito de sal situa-se na parte inferior da área de lavar loiça (ver VISÃO GERAL) e tem de ser enchido quando o indicador luminoso REABASTECIMENTO DO SAL estiver aceso no painel de comandos.

1. Retire o cesto inferior e desaperte a tampa do depósito (no sentido contrário ao dos ponteiros do relógio).
2. Apenas na primeira vez que o fizer: encha o depósito de sal com água.
3. Posicione o funil (ver a figura) e encha o depósito de sal até ao rebordo (aprox. 1 kg); é normal que saia alguma água.
4. Retire o funil e limpe qualquer resíduo de sal da abertura.

Certifique-se de que a tampa está bem apertada para que não entre detergente no depósito durante o programa de lavagem (tal pode danificar o amaciador de água de modo irreparável).

Se for necessário adicionar sal, é obrigatório executar o procedimento antes do início do ciclo de lavagem para evitar corrosão.

DEFINIR A DUREZA DA ÁGUA

Para que o amaciador de água funcione corretamente, é essencial que a definição de dureza da água tenha por base a dureza da água existente em sua casa. Pode obter esta informação consultando a Empresa de abastecimento de água local.

A fábrica define o valor padrão para a dureza da água:

Ligue a máquina premindo o botão LIGAR/DESLIGAR. - Desligue a máquina premindo o botão LIGAR/DESLIGAR. - Mantenha premido o botão P durante 5 segundos, até ouvir um sinal sonoro. - Ligue a máquina premindo o botão LIGAR/DESLIGAR. - O indicador luminoso do programa do nível atualmente definido fica intermitente. - Prima o botão P para selecionar o nível de dureza da água pretendido (ver a TABELA DE DUREZA DA ÁGUA).

Tabela de dureza da água
Nível		°dH Graus Alemães	°fH Graus Franceses	°Clark Graus ingleses
1	Macia 0 - 6 0	10 0 - 7
2	Média	7 - 11	11 - 20	8 - 14
3	Média	12 - 16	21 - 29	15 - 20
4	Dura	17 - 34	30 - 60	21 - 42
5	Muito dura	35 - 50	61 - 90	43 - 62

• Desligue a máquina premindo o botão LIGAR/DESLIGAR.

A definição está concluída!

Assim que este procedimento estiver concluído, execute um programa sem carregar qualquer loiça na máquina.

Utilize apenas sal especificamente concebido para máquinas de lavar loiça. Depois de colocar o sal na máquina, o indicador luminoso REABASTECIMENTO DO SAL apaga-se.

Se o depósito de sal não for enchido, o amaciador de água e o elemento de aquecimento podem ser danificados em resultado da acumulação de calcário. A utilização de sal é recomendada com qualquer tipo de detergente para a máquina de lavar loiça.

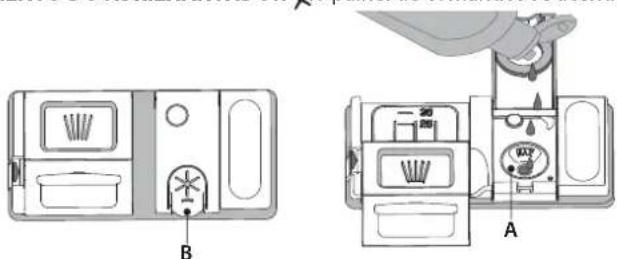

O abrilhantador facilita a SECAGEM da loiça. O distribuidor de abrilhantador A deve ser enchido quando o indicador luminoso de REABASTECIMENTO DO ABRILHANTADOR no painel de comandos se acender.

1. Abra o distribuidor B pressionando e puxando a patilha da tampa.
2. Encha cuidadosamente com abrilhantador até ao entalhe de referência máximo (110 ml) da área de enchimento, evitando derramá-lo. Se isso acontecer, limpe imediatamente com um pano seco.
3. Pressione a tampa para baixo até ouvir um clique de fecho.

NUNCA deite o abrilhantador diretamente na cuba da máquina.

Se não estiver completamente satisfeito com os resultados da secagem, pode ajustar a quantidade de abrilhantador utilizando.

Ligue a máquina de lavar loiça com o botão LIGAR/DESLIGAR. - Desligue-a com o botão LIGAR/DESLIGAR. - Prima o botão P três vezes; será audível um sinal sonoro. Ligue-a com o botão LIGAR/DESLIGAR. - O indicador luminoso do programa do nível atualmente definido fica intermitente. - Prima o botão P para selecionar a quantidade de abrilhantador a atribuir. Desligue-a com o botão LIGAR/DESLIGAR

A definição está concluída!

Se o nível de abrilhantador estiver definido para 1 (ECO), não será distribuído abrilhantador. O indicador luminoso de POUCO ABRILHANTADOR não se acende se o abrilhantador acabar. É possível definir um máximo de 5 níveis, de acordo com o modelo da máquina. As definições de fábrica são específicas deste modelo, pelo que deverá seguir as instruções acima para utilizar corretamente a sua máquina de lavar loiça.

• Se a loiça possuir riscas azuladas, defina um nível baixo (2-3).
• Se existirem gotas de água ou marcas de calcário na loiça, defina um número alto (4-5).

ENCHER O DISTRIBUIDOR DE DETERGENTE

A utilização de detergentes inadequados para máquinas de lavar loiça poderá causar avarias ou danos no aparelho.

Para abrir o distribuidor de detergente, utilize o dispositivo de abertura C. Coloque o detergente apenas no distribuidor seco D. Coloque a quantidade de detergente para pré-lavagem diretamente na cuba.

1. Para dosear o detergente, consulte as informações anteriormente mencionadas para adicionar a quantidade correta. No interior do distribuidor D, existem indicações que ajudam a dosear o detergente.
2. Elimine os resíduos de detergente dos rebordos do distribuidor e feche a tampa até fazer clique.
3. Feche a tampa do distribuidor de detergente puxando-a para cima até que o dispositivo de fecho esteja fixo no devido local.

O distribuidor de detergente abre-se automaticamente no momento certo, de acordo com o programa.

TABELA DE PROGRAMAS

Programa	Fase de secagem	Duração do programa de lavagem (h:min)°	Consumo de água (litres/ciclo)	Consumo de energia (kWh/ciclo)
1. Eco ECO 50°	✓	3:35 9,5 0,95
2. Intensivo 65° 2:40 18,0	✓
3. Mista 55° 2:15 16,0 1,40	✓
4. Lavagem e Seca-gem Rápidas 50° 1:30 1√,5 1,30
5. Rápida 28' 50°	-	0:28 9,0 0,50

Os dados do programa ECO são avaliados em condições laboratoriais de acordo com a norma europeia EN 60436:2020.

*) Os valores apresentados para todos os programas, à exceção do programa Eco, são meramente indicativos. O tempo real poderá variar dependendo de vários fatores, tais como a temperatura e a pressão da água de entrada, a temperatura ambiente, a quantidade de detergente, a quantidade e o tipo de loiça, o equilíbrio da carga, as opções adicionais selecionadas e a calibragem do sensor. A calibragem do sensor pode afetar a duração do programa até 20 min.

DESCRIÇÃO DOS PROGRAMAS

Instruções sobre a seleção do ciclo de lavagem.

1 ECO

O programa Eco é ideal para lavar loiça com um nível de sujidade normal, sendo o programa mais eficiente para o efeito em termos da sua utilização combinada de energia e de água e estando em conformidade com a legislação de conceção ecológica da UE.

2 INTENSIVO

Programa aconselhado para loiça muito suja, sendo particularmente indicado para tachos e panelas (não deve ser utilizado para objetos frágeis).

3 MISTA

Sujidade mista. Para loiça com um grau de sujidade normal, com restos de comida secos.

4 LAVAGEM E SECAGEM RÁPIDAS

Loiça com um grau de sujidade normal. Ciclo diário, que garante um desempenho de limpeza e secagem ideais num período de tempo mais curto.

5 RÁPIDA 28'

Programa a ser utilizado para meia carga de loiça com sujidade ligeira, sem restos de comida secos. Não tem uma fase de secagem.

Notas:

Note que o ciclo de lavagem Rápida 28' destina-se à lavagem de loiça com sujidade ligeira.

CARREGAR OS CESTOS

CESTO SUPERIOR

(exemplo de energia no cesto superior)

Carregue neste cesto a loiça frágil e leve: copos, chávenas, pires, tigelas.

AJUSTAR A ALTURA DO CESTO SUPERIOR

É possível ajustar a altitude do cesto superior: utilize uma posição mais elevada para colocar loiça mais volumosa no cesto inferior e uma posição mais baixa para aproveitar ao máximo os suportes rebatíveis, criando mais espaço superior e evitando o choque com os objetos colocados no cesto inferior. O cesto superior está equipado com um ajuste de altitude do cesto superior (consulte a figura); sem pressionar as alavancas, eleve o cesto segurando-o pelas partes laterais, logo que o cesto fique estável na posição superior.

Para voltar à posição inferior, pressione as alavancas A existentes nas partes laterais do cesto e desloque-o para baixo.

Recomendamos vivamente que não ajuste a altura do cesto quando este está carregado.

NUNCA eleve ou baixe o cesto apenas de um lado.

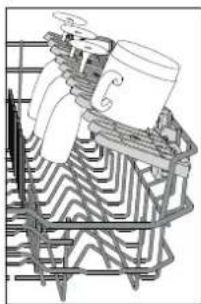

ABAS DOBRÁVEIS COM POSIÇÃO AJUSTÁVEL

As abas laterais podem ser dobradas ou desdobradas para otimizar a disposição da loiça dentro do cesto.

Os copos de vinho podem ser posicionados em segurança nas abas dobráveis, introduzindo o pé de cada copo nas ranhuras correspondentes.

Conforme o Modelo:

• para desdobrar as abas, é necessário deslizá-las para cima e rodá-las ou soltá-las dos encaixes e puxá-las para baixo.
• para dobrar as abas, é necessário rodá-las e deslizá-las para baixo ou puxá-las para cima e encaixá-las nos respetivos encaixes.

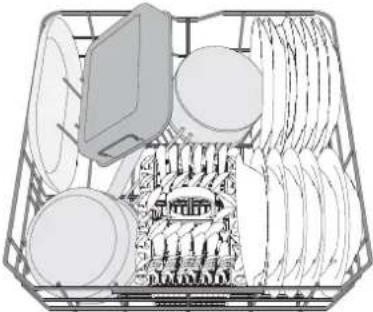

CESTO INFERIOR

(exemplo de energia para o cesto inferior)

Para tachos, tampas, pratos, saladeiras, talheres, etc. Os pratos e as tampas grandes devem ser colocados dos lados, a fim de evitar interferências com o braço aspersor.

CESTO PARA OS TALHERES

O cesto equipado com duas grelhas superiores para facilitar a disposição dos talheres. Só pode ser posicionado na parte dianteira do cesto inferior.

As facas e os outros utensílios afiados têm de ser colocados no cesto dos talheres, com as extremidades voltadas para baixo ou horizontalmente nos compartimentos rebatíveis do cesto superior.

UTILIZAÇÃO DIÁRIA

1. VERIFICAR A LIGAÇÃO AO ABASTECIMENTO DE ÁGUA

Certifique-se de que a máquina de lavar loiça está ligada à rede de abastecimento de água e que a torneira está aberta.

1. LIGAR A MÁQUINA DE LAVAR LOIÇA

Abra a porta e prima o botão LIGAR/DESLIGAR.

1. CARREGAR OS CESTOS

(ver CARREGAR OS CESTOS)

1. ENCHER O DISTRIBUIDOR DE DETERGENTE
2. SELECIONAR UM PROGRAMA E PERSONALIZAR O CICLO

Selecione o programa mais adequado consoante o tipo de loiça e o nível de sujidade (ver Descrição dos Programas), premindo o botão P. Selecione as opções pretendidas (ver Opções e Funções).

1. INICIAR

Inicie o ciclo de lavagem premindo o botão INÍCIO/PAUSA (o LED acende-se) e feche a porta no espaço de 4 segundos. Quando o programa começar, é emitido um sinal sonoro. Se a porta da máquina não for fechada no espaço de 4 segundos, é emitido um sinal sonoro de aviso. Neste caso, abra a porta, prima o botão INÍCIO/PAUSA e feche a porta novamente no espaço de 4 segundos.

1. FINAL DO CICLO DE LAVAGEM

O fim do ciclo de lavagem é indicado por sinais sonoros e ficando muito intermitente o indicador luminoso do programa selecionado. Abra a porta e desligue a máquina premindo o botão LIGAR/DESLIGAR.

Aguarde alguns minutos antes de retirar os talheres, a fim de evitar queimaduras. Descarregue os cestos, começando pelo inferior.

A máquina desliga-se automaticamente durante períodos alargados de inatividade, a fim de reduzir o consumo de energia.

Se a loiça estiver apenas ligeiramente suja ou tiver sido passada por água antes de ser colocada na máquina de lavar loiça, diminua a quantidade de detergente utilizado em conformidade.

MUDAR UM PROGRAMA EM CURSO

Se tiver sido selecionado um programa incorreto, é possível mudá-lo, desde que o mesmo tenha começado há pouco tempo: abra a porta, prima sem soltar o botão LIGAR/DESLIGAR e a máquina desliga-se. Volte a ligar a máquina utilizando o botão LIGAR/DESLIGAR e selecione um novo ciclo de lavagem e as opções pretendidas; Inicie o ciclo de lavagem premindo o botão INÍCIO/PAUSA e feche a porta no espaço de 4 segundos.

ADICIONAR MAIS LOIÇA

Sem desligar a máquina, abra a porta (o LED do botão INÍCIO/PAUSA começa a piscar), tendo cuidado com o vapor QUENTE, e coloque a loiça adicional no interior da máquina de lavar loiça. Prima o botão INÍCIO/PAUSA e feche a porta no espaço de 4 segundos para retomar o ciclo no ponto em que foi interrompido.

INTERRUPÇÕES ACIDENTAIS

Se a porta for aberta durante o ciclo de lavagem ou se houver um corte de energia, o ciclo para. Prima o botão INÍCIO/PAUSA e feche a porta no espaço de 4 segundos para retomar o ciclo no ponto em que foi interrompido.

CONSELHOS E SUGESTÕES

CONSELHOS

Antes de carregar os cestos, elimine todos os restos de comida da loiça e espalhe os copos. Não é necessário passar previamente a loiça por água corrente. Disponha a loiça de modo a que fique firme e não vire; disponha os recipientes com as aberturas voltadas para baixo e os elementos côncavos/convexos na diagonal, a fim de permitir que a água chegue a toda a superfície e flua facilmente.

Aviso: as tampas, as pegas, os tabuleiros e as frigideiras não impedem a rotação dos braços aspersores. Coloque os objetos pequenos no cesto dos talheres. A loiça e os tachos muito sujos devem ser colocados no cesto inferior, uma vez que nesta área a aspersão de água é mais intensa e permite obter melhores resultados de lavagem.

Depois de carregar a máquina, certifique-se de que os braços aspersores conseguem rodar livremente.

SUGESTÕES PARA POUPAR ENERGIA

• Se a máquina de lavar loiça for utilizada de acordo com as instruções do fabricante, um ciclo de lavagem de loiça consome habitualmente MENOS ENERGIA e água do que uma lavagem manual da loiça.
• Para maximizar a eficiência da máquina de lavar loiça, recomenda-se que inicie o ciclo de lavagem assim que a máquina esteja totalmente carregada com loiça. Ao carregar a máquina de lavar loiça até a capacidade máxima indicada pelo fabricante irá contribuir para poupar energia e água. Poderá encontrar informações sobre o carregamento correto da loiça na secção "CARREGAR OS CESTOS". Caso a máquina de lavar loiça seja carregada apenas parcialmente, recomenda-se que utilize as opções de lavagem dedicadas, se disponíveis (Multizone), carregando loiça apenas nos cestos selecionados para o efeito. Carregar ou sobrecarregar incorretamente a máquina de lavar loiça pode aumentar o uso de recursos (como água, energia e tempo, além de aumentar o nível de ruído), reduzindo o desempenho de limpeza e de secagem.
• A pré-lavagem manual de loiça causa um aumento do consumo de água e de energia, não sendo, portanto, recomendada.

HIGIENIZAÇÃO

Para evitar odores e acumulação de sedimentos na máquina de lavar loiça, execute um programa de temperatura elevada pelo menos uma vez por mês. Utilize uma colher de chá de detergente e coloque a máquina a funcionar sem carga para efetuar a limpeza do aparelho.

LOIÇA INADEQUADA

Louça não idónea para a lavagem em máquina de lavar louça:

• Panelas e louça de madeira: podem-se estragar por causa das altas temperaturas de lavagem;
• Objetos de artesanato: raramente são apropriados para serem lavados em máquina de lavar louça. As temperaturas relativamente altas da água e os detergentes usados podem danificá-los;
• Louça de plástico: a louça de plástico resistente ao calor deve ser lavada no cesto superior;
• Louça e objetos de cobre, estanho, zinco e latão: tendem a ficar manchados; Louça de alumínio: a louça de alumínio anodizado pode descolorar;
• Prataria: a louça de prata pode manchar-se;
• Vidro e cristal: em geral, objetos de vidro e de cristal podem ser lavados na máquina de lavar louça. Todavia, existem tipos de vidro e de cristal que, depois de muitas lavagens, podem ficar opacos e perder a sua transparência; para este tipo de materiais, aconselhamos utilizar sempre o programa menos forte existente na tabela dos programas;
• Louça com decorações: os objetos decorados que se encontram no comércio têm, em geral, uma boa resistência às lavagens em máquina de lavar louça, mesmo se, depois de lavagens frequentes, pode acontecer que as cores empalideçam. Em caso de dúvidas com relação à resistência das cores, é apropriado lavar poucas peças de cada vez durante um mês.

DANOS EM VIDRO E LOIÇA

• Coloque apenas vidros e porcelanas que tenham garantia do fabricante como sendo adequados para lavagem na máquina de lavar loiça.
• Utilize um detergente suave adequado para loiça.
• Retire os vidros e a loiça da máquina de lavar loiça assim que o ciclo de lavagem termine.

LIMPEZA E MANUTENÇÃO

Desligue sempre a máquina durante a limpeza e quando efetuar trabalhos de manutenção. Não utilize líquidos inflamáveis para limpar a máquina.

LIMPAR A MÁQUINA DE LAVAR LOIÇA

É possível eliminar qualquer marca existente no interior da máquina utilizando um pano humedecido em água e um pouco de vinagre.

As superfícies externas da máquina e o painel de controlo podem ser limpos com um pano não abrasivo humedecido em água. Não utilize solventes ou produtos abrasivos.

EVITAR ODORES DESAGRADÁVEIS

Mantenha sempre a porta da máquina entreaberta para evitar a formação de humidade e a sua acumulação no interior da máquina.

Limpe regularmente os vedantes em redor da porta e os distribuidores de detergente, utilizando uma esponja húmida. Isto irá fazer com que os restos de comida se acumulem nos vedantes, a causa principal da formação de odores desagradáveis.

LIMPAR A MANGUEIRA DE ENTRADA DE ÁGUA

Se as mangueiras de água forem novas ou não tiverem sido utilizadas durante um longo período de tempo, deixe a água correr para garantir que está desobstruída e sem impurezas antes de efetuar as ligações necessárias. Se não tomar esta precaução, a entrada de água pode obstruir e danificar a área de lavar loiça.

VERIFICAR A MANGUEIRA DE ABASTECIMENTO DE ÁGUA

Verifique regularmente se a mangueira de entrada de água apresenta fragilidades e fissuras. Caso a mangueira esteja danificada, substitua-a por uma nova, disponível através do meu Serviço Pós-Venda ou do seu revendedor especializado. Consoante o tipo de mangueira:

Se a mangueira de entrada de água dispuser de um revestimento transparente, verifique periodicamente se a cor se intensifica localmente. Em caso afirmativo, a mangueira poderá ter uma fuga e deve ser substituída.

No caso da mangueira de bloqueio da água: verifique a abertura de inspeção da válvula de segurança pequena (veja a seta). Caso esteja vermelho, a função de bloqueio de água foi ativada e a mangueira tem de ser substituída por uma nova. Para desenroscar esta mangueira, prima o botão de libertação quando desenrosca a mangueira.

LIMPAR O CONJUNTO DE FILTROS

Limpe regularmente o Conjunto de filtros para que os filtros não fiquem entupidos e para que a água residual flua corretamente.

Ao utilizar a máquina de lavar loiça com filtros obstruídos ou objetos estranhos dentro do Sistema de filtragem ou nos pulverizadores podem fazer o mau funcionamento da unidade, resultando numa perda de desempenho, num funcionamento ruidoso ou numa maior utilização de recursos.

O Conjunto de filtros é composto por três filtros que eliminam os restos de comida da água de lavagem e fazem recircular a água: para obter os melhores resultados de lavagem é necessário limpá-los.

A máquina de lavar loiça não pode ser utilizada sem filtros ou com os filtros soltos.

Pelo menos uma vez por mês ou às vezes cada 30 ciclos, verifique o Conjunto de filtros e, se necessário, limpe-os muito bem em água corrente, utilizando uma escova não metálica e seguindo as instruções abaixo:

1. Rode o filtro cilíndrico A no sentido contrário ao dos ponteiros do relógio e retire-o (Fig. 1).
2. Retire a parte interna do filtro B exercendo uma ligeira pressão nas abas laterais (Fig. 2).
3. Faça deslizar para fora o filtro de aço inoxidável C (Fig. 3).
4. Caso encontre quaisquer objetos estranhos (tais como vidros e porcelana partidos, ossos de comida, sementes de frutos, etc.) remova-os cuidadosamente.
5. Inspecione o coletor e retire os restos de comida. NUNCA RETIRE a proteção da bomba do ciclo de lavagem (elemento preto) (Fig. 4).

Depois de limpar os filtros, volte a colocar o conjunto de filtros e fixe-o corretamente na devida posição; isto é essencial para manter um funcionamento eficaz da área de lavar loiça.

LIMPAR OS BRAÇOS ASPERSORES

Por vezes, os restos de comida podem acumular-se nos braços aspersores e bloquear os orifícios realizados para pulverizar a água. Assim, recomenda-se que verifique periodicamente os braços e que os limpe com uma escova pouco não metálica.

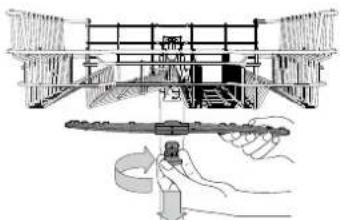

Para retirar o braço aspersor superior, rode o anel de bloqueio de plástico no sentido dos ponteiros do relógio. O braço aspersor superior deve ser recolocado de modo a que o lado com mais orifícios fique voltado para cima.

É possível remover o braço aspersor inferior puxando-o para cima.

SISTEMA DE DESENDURECIMENTO DA ÁGUA

O descalcificador de água reduz automaticamente a dureza da água evitando, consequentemente, a acumulação de calcário no aquecedor, e contribuindo também para uma melhor eficiência de limpeza.

Este sistema regenera-se com sal, portanto, é necessário reabastecer o recipiente de sal sempre que este estiver vazio.

A frequência da regeneração depende da definição do nível de dureza da água - a regeneração ocorre uma vez a cada 6 ciclos Eco com uma definição de dureza da água de nível 3.

O processo de regeneração começa no ciclo de enxaguamento final e termina na fase de secagem, antes do término do ciclo.

• Uma única regeneração consome: ~3,5 litros de água; Demora até 5 minutos adicionais para o ciclo;
• Consome menos de 0,005 kWh de energia.

Se for necessário mover o aparelho, mantenha-o sempre na posição vertical; se for absolutamente necessário incliná-lo, incline-o para trás.

LIGAR AO ABASTECIMENTO DE ÁGUA

A adaptação do abastecimento de água para a instalação deve ser efectuada por um técnico qualificado.

As mangueiras de entrada e de escoamento da água podem ser posicionadas à esquerda ou à direita para permitir a melhor instalação.

Certifique-se de que a máquina de lavar loiça não dobra nem esmaga as mangueiras.

LIGAR A MANGUEIRA DE ENTRADA DA ÁGUA

• Coloque a água a correr até estar completamente límpida.
• Aperte bem a mangueira de entrada na posição correta e ligue a torneira. Se a mangueira de entrada não for suficientemente comprida, dirija-se a uma loja especializada ou entre em contacto com um técnico autorizado. A pressão da água tem de estar dentro dos valores indicados na janela de dados técnicos; caso contrário, a máquina de lavar loiça pode não funcionar corretamente. Certifique-se de que a mangueira não está dobrada nem comprimida. ESPECIFICAÇÕES PARA A LIGAÇÃO DA MANGUEIRA DE ABASTECIMENTO DE ÁGUA:

ABASTECIMENTO DE ÁGUA fria ou	quente (máx. 60 °C)
ENTRADA DE ÁGUA 3/4"
POTÊNCIA DA PRESSão DA ÁGUA	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi

LIGAR A MANGUEIRA DE ESCOAMENTO DE ÁGUA

Ligue a mangueira de escoamento a uma conduta de escoamento com um diâmetro mínimo de 2 cm.

A união da mangueira de escoamento tem de estar a uma altitude entre os 40 e os 80 cm acima do chão ou superfície em que estiver colocada a máquina de lavar loiça. Antes de ligar a mangueira de escoamento de água à conduta de escoamento, retire o tampão de plástico B.

PROTEÇÃO CONTRA INUNDAÇÃO

Proteção contra inundação. Para evitar inundações, a máquina de lavar loiça dispõe de um sistema especial que corta o abastecimento de água em caso de anomalias ou de fugas no interior da máquina.

Alguns modelos também estão equipados com um dispositivo de segurança suplementar, o novo Aqua Stop, que garante a proteção contra inundações mesmo em caso de ruptura de uma mangueira de abastecimento.

A mangueira de entrada de água nunca deve ser cortada, pois contém peças com corrente elétrica.

LIGAÇÃO ELÉTRICA

AVISO: A mangueira de entrada de água nunca deve ser cortada, nem entrar em contato com corrente elétrica.

Antes de ligar a ficha à tomada, certifique-se de que:

A ficha está ligada à terra e está em conformidade com os regulamentos atuais; - A tomada suporta a carga máxima da máquina, indicada na chapa de dados existente no interior da porta (consulte VISÃO GERAL). - A tensão de abastecimento de energia está dentro dos valores indicados na chapa de dados existente no interior da porta. A tomada é compatível com a ficha da máquina.

Se não for o caso, contacte um técnico autorizado para que substitua a ficha (consulte SUPORTE). Não use extensões elétricas ou tomadas múltiplas. Depois de a máquina estar instalada, o cabo de alimentação e a tomada elétrica devem estar facilmente acessíveis.

O cabo não deve estar dobrado nem comprimido.

Se o cabo de alimentação estiver danificado, contacte o fabricante ou o respetivo serviço de assistência técnica autorizado para o substituir, a fim de evitar todos os potenciais perigos.

A Empresa não será responsabilizada por quaisquer incidentes caso estas regras não sejam cumpridas.

POSICIONAMENTO E NIVELAMENTO

1. Posicione a máquina de lavar loiça num piso nivelado e resistente. Se o piso for irregular, os pés dianteiros podem ser ajustados até a máquina ficar numa posição horizontal. Se a máquina estiver bem nivelada, ficará mais estável e será muito menos provável que cause vibrações e ruído durante o funcionamento.
2. Antes de encaixar a máquina de lavar loiça no devido local, cole a faixa transparente adesiva por baixo da prateleira de madeira, para que fique protegida de qualquer condensação que possa formar-se.
3. Posicione a máquina de lavar loiça de modo a que os lados ou o painel traseiro fiquem em contacto com os armários adjacentes ou com a parede. Este aparelho também pode ser encastrado sob um balcão de cozinha.
4. Para fazer a alteração do pé traseiro, rode o casquilho hexagonal vermelho na parte central inferior pela parte dianteira da máquina de lavar, utilizando a chave hexagonal com uma abertura de 8 mm. Rode a chave no sentido dos ponteiros do relógio para fazer a alteração e no sentido contrário para a diminuir.

DIMENSÕES E CAPACIDADE:

LARGURA 598 mm
ALTURA 820 mm
PROFUNDADE 555 mm
CAPACIDADE 14 talheres padrão

RESOLUÇÃO DE PROBLEMAS

Caso a máquina de lavar loiça não funcione corretamente, verifique se consegue resolver o problema através das soluções apresentadas na lista que se segue. Para outros erros ou problemas, entre em contato com o Serviço de Pós-venda Autorizado, cujos detalhes de contacto podem ser encontrados no livrete da garantia. O fabricante garante a disponibilidade das peças de substituição durante, pelo menos, 10 anos após a data de fabrico deste aparelho.

PROBLEMAS	CAUSAS POSSÍVEIS SOLUÇões
O indicator de sal está aceso	O reservatório de sal está vazio. (Após aba-stecer com sal o indicator poderá permanecer acaso durante various)clicos de lavagem).	Encha o reservatório com sal (para mais informações consulte a páginá 67).Ajuste a dureza da água - consulte aabela na páginá 67.
O indicator do abrilhantasdo está aceso	A gaveta do abrilhantasdo está vazia.(Após abastecer com abrilhantasdo indicador poderá permanecer acaso durante variousclicos de lavagem).	Encha o reservatório com abrilhantasdo (veja mais informações na páginá 67).
Aedinha de lavar loça não co meca a functionar ou não responde aos comandos.	Aedinha não está ligada corretoamente. Liguea fcha à tomada.Corte de energia.Por motivos de segurar, aedinha de lavar loça não reinaientemente quando a energia é reposta. Abra a porta daedinha de lavar loça, prima o botão INICIO/PAUSA e feche a porta no espoço de 4 segundos.Oportadáedinha de lavar loça não está fechada.Ociclo é interrompido com a abertura da porta durante >4segundos.Aminha não responde aos comandos.	Empurre vigorosoamente a porta até ouvir um "clique".Prima INICIO/PAUSA (Iniciar/Pausa) e feche a porta no espoço de 4 segundos.Desígue aedinha premindo o botão LIGAR/DESLIGAR, voltai litá-la passado circa de um minuto e reinicão programa. Se o problema persistir, desígue o aparelho durante 1 minuto e ligue-o novamente
Aedinha de lavar loça não escoa a agua.	O cíclo de lavagem não está não terminou. Aguirde até que o cíclo de lavagem terminne.O tubo de escoamento está dobrado.O tubo de escoamento do lava-loça está obstruído.O filtrato está obstruído com restos de comida.O pratos estao chocalhar entre si. DisponhFoi produzida uma quantidade excessiva de espuma.	Certificque-se de que o tubo de escoamento não está dobrado (consulte INSTRUÇOSES DE INSTALAÇÃO).Limpe o tubo de escoamento do lava-loça.Limpe o filtrato (ver LIMPAR O CONJUNTO DE FILTROS).
Aedinha de lavar loça não faz um rúido excessivo.	Os pratos estao a chocalhar entre si. DisponhAminha não coseio do dovelo correto alegar os cistos. O determino não foci doceado corretoamente ou não é adequado para utilizacão emedinhas de lavar loça (ver ENCHER O DISTRIBUTOR DE DETERGENTE).Reinice o cíclo atual deslimgando aedinha de lavar loça e, em seguida, voltale Igá-la. Selecione um novo programa, prima INICIO/PAUSA (Inició/Pausa) e feche a porta Dentro de 4 segundos. Não adione mais detergente.
Aedinha não ficafimapla.	A leiça foi disposa de forma incorrente.Os braços asperores não conseuem rodar livremente, sentido impeditados pelà leiça.Ociclo de lavagem é demasiado suave.Foi produzida uma quantidade excessiva de espuma.A tampa do deposito de abrilhantasdo não está bem fechada.O filtrato está sujo ou obstruído. Limpe o conjuNão há sal. Encha o deposito de sal (ver ENCHER O DEPÔSITO DO SAL).	Disponha a leiça corretoamente (ver CARREGAR OS CESTOS).Disponha a leiça corretoamente (ver CARREGAR OS CESTOS).Selecione um cíclo de lavagem apropriado (ver TABELA DE PROGRAMAS).O detergente não foci doceado corretoamente ou não é adequado parautilização emedinhas de lavar loça (ver ENCHER O DISTRIBUTOR DE DETERGENTE).Certifique-se de que a tampa do distribuidor de abrilhantasdo está fechada.noto de filtres (ver LIMPEZA E MANUTENÇÃO).
Aedinha de lavar loça não se enche de agua.Todos os LEDs estao piscando rapidamente.	Não há abastecimento de água ou a tornei-ira está fechada.Aminha não fez de que há agua ou que a torneira está aberta.	Cerfique-se de que há agua ou que a torneira está aberta.
	O filtrato da mangueira de entrada de agua está obstruído; é necessário limpgá-ol.O determino não sé posicionada demasiasi em baixo ou direnha para o seu systema de esgoto dométrico.Existe ar no abastecimento de agua.	Cerfique-se de que a mangueira de entrada não está dobrada (ver INSTALACAO), voltae a programar aedinha e reinicão-à. Depois de efetuar a verificação e a limpeza, desígue aedinha de lavar loça, voltae a ligá-la e reinicão um novo programa.Veríque se a extremidade da mangueira de trenagem está colocada à altura correta (consulte INSTALACAO).Veríque se发现自己 sítão noSYSTEMA de esgoto dométrico, instale a válvula de admissão de ar, se necessário.
Aedinha de la- var loça termina o ciclo prematu- ramente.	Drene a mangueira que está posicionada demasiasi em baixo ou direnha para o seu systema de esgoto dométrico.Existe ar no abastecimento de agua.	Veríque se existem fugas de agua ou outros problemas que cause a entra- da de ar.Veríque se existem fugas de agua ou outros problemas que cause a entra- da de ar.

SUPORTE

Na eventualidade de quaisquer problemas de funcionamento, contacte o Centro de Assistência Técnica Franke. Nunca recorra aos serviços de técnicos não autorizados.

Indique:

• o tipo de avaria;
• o modelo do aparelho (art./código);
• o número de série (S.N.)

Quando contactar o serviço pós-venda, deverá indicar os códigos apresentados na chapa de características existente do lado esquerdo ou direito, no interior da porta da máquina de lavar loiça.

A informação relativa ao modelo pode ser obtida utilizando o documento QR indicado na etiqueta energética.

A etiqueta inclui também o identificador do modelo, que pode ser utilizado para consultar o portal de registo em https://eprel.ec.europa.eu

WWW.FRANKE.COM
