MANUALE UTENTE FDW 614E5P E FRANKE

IT Istruzioni per l'uso

Selezione las opzioni deseadas (consulte OPCIONES Y FUNCIONES).

6. INICIO

DESCRIZIONEGENERALE 46
PRIMO UTILIZZO 47
TABELLA DEI PROGRAMMI 48
CARICAMENTO DEI CESTELLI 48
USO QUOTIDIANO 49
AVVISIE CONSIGLI 50
PULIZIA E MANUTENZIONE 50
INSTALLAZIONE 52
RISOLUZIONE DEI PROBLEMI 53
ASSISTENZA 54

Prima di utilizzare l'apparecchio, leggere attendamente le Istruzioni per la sicurezza.

DESCRIZIONE GENERALE

1. Cestello superiore
2. Sponde ribaltabili
3. Regolatore altezza cestello superiore
4. Braccio aspersore superiore
5. Cestello inferiore
6. Cestello per le posate
7. Braccio aspersore inferiore
8. Gruppo filtro
9. Distributore del sale
10. Distribitori per detersivo e brillantante
11. Targhetto matricola
12. Pannello comandi

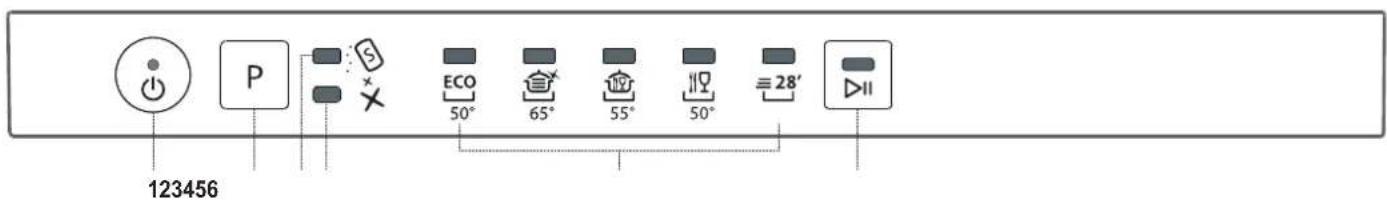

PANNELLO COMANDI

1. Tasto Accensione-Spegnimento/Ripristino e relativa spia
2. Tasto di selezione programmi
3. Indicatore di riempimento del sale
4. Indicatore di riempimento del brillantante
5. Spie indicatori di programma
6. Tasto AVVIO/Pausa e relativa spia

Dopo aver completato I'installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.

• É indispensable che IL SERBATOIO DEL SALE SIA SEMPRE RIFORMITO.
• Essenziale quindi che il livello di durezza dell'acqua sia stato impostato.

Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE GENERALE) e deve obbligatoriamente essere rifornito agli volte che la spia dell'indicatore di RIEMPIMENTO SALE posta sul pannello comandi e illuminata.

1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
2. Solo la prima volta: riempire d'acqua il serbatoio del sale.
3. Sistemare opportunamente l'imbuto (vedere figura) e rifornire il serbatoio del saleificio all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
4. Togliere I'imbuto ed eliminare qualsiasi residuo di sale dall'areacircostante I'apertura.

Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcentezza possibilità di riparazione).

Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire la procedura prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELL'UREZZA DELL'ACQUA

Per consentire che il dispositivo addolcente dell'acqua agisca al meglio, è esseniziale che l'impostazione del livello di durezza dell'acqua tengata contra della sua durezza effettiva nell'utenza domestica. É possibile ottenerile il valore di durezza dell'acqua nell'utenza domestica rivolgendosi al proprio fornitore.

Il valore predefinito per la durezza dell'acqua viene impostato in fabbrica.

• Azionare l'apparecchio agenda sul tasto ACCENSIONE/SPEGNIMENTO.
• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
• Tenere premuto il tasting P per 5 secondi, forn a udire il segnale corrispondente.
• Azionare l'apparecchio agendo sul tasting ACCENSIONE/SPEGNIMENTO.
• La spia che indica il programma corrente impostato lampeggia.
• Premere il tasto P per selezionare il livello di durezza dell'acqua richiesto (vedere TABELLA DELLIVELLI DI DUREZZA DELL'ACQUA).

Tabella di durezza dell'accua
Livello		°dHGradi tedeschi	°fHGradi francesi	°ClarkGradi inglesi
1	Dolce 0-6	0-10	0-7
2	Moderatamente dolce	7-11	11-20	8-14
3	Medio	12-16	21-29	15-20
4	Dura	17-34	30-60	21-42
5	Molto dura	35-50	61-90	43-62

• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/ SPEGNIMENTO.

La procedura di impostazione è stata completata!

Non appena completata tale procedura, avviare uno dei programmi nella carico.

Utilizzare sostanto sale di tipo specifico per lavastoviglie.

Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE si spegne.

La mancanza di sale nel serbatoio potrebbe danneggiare l'addolcitore d'acqua e la resistenza per effetto dell'accumulo di calcare. L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L'utilizzo di brillantante facilità il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell'indicatore di RIEMPIMENTO BRILLANTANTE x sul pannello comandi è illuminata.

1. Aprière il distributore B esercitando opportuna pressione e quando sollevando la linguetta posta sul coperchio.
2. Versare delicatamente il brillante fino al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ci si verificchi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.
3. A bbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura. Non versare MAI il brillantante direttamente all'interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di ascugatura, è possibile regolare la quantità di brillantante da utilizzare.

• Azionare la lavastoviglie agenda sul tasto ACCENSIONE/SPEGNIMENTO.
• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/ SPEGNIMENTO.
• Premere tre volte il tasto P: si avverte il segnale corrispondente.
• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• La spia che indica il programma correntemente impostato lampeggia.
• Premere sul tasting P per impostare il livello di brillantante corrispondente alla quantità richiesta.
• Disattivare utilizes it tasto ACCENSIONE/SPEGNIMENTO.

La procedura di impostazione è stata completata!

Nel caso in cui il livello di brillantante sua impostato su 1 (ECO), il brillantante non viene erogato. A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio apparecchio.
- In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (2-3).
- In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alto (4-5).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

L'uso di un detersivo non specifico per lavastoviglia potrebbe causare malfunzionamenti o dati all'apparecchio.

Per aprire il distributore detersivo utilizzato il dispositivo di aperture C. Versare il detersivo esclusiva-mente nel distributore D asciutta. Mettere la dose di detersivo per il prelimavaggio direttamente all'interno del distributore.

1. Per il dosaggio corretto del detesivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detesivo.
2. Eliminare eventuali residui di detersivo dai bordi del distributore e chiudere il coperchio fino ad avvertire lo scatto caratteristico.
3. Chiudere il coperchio del distributore sollevandolo forn a portare il dispositivo di chiusura in sede.

Il distributore del detersivo si après automaticamente quando previsto dal programma in uso.

TABELLA DEI PROGRAMMI

Programma	Fase di ascigatura	Durata programma di lavaggio (h:min)*	Consumo d'acqua (litri/ciclo)	Consumo energetico (kWh/ciclo)
1. Eco 50° ECO	✓	3:35 9,5 0,95
2. Intensivo 65° 2:40 18,0 1,5	✓
3. Misti 55° 2:15 16,0 1,40	✓
4. Lavaggio rapido e asciugatura	50° 1:30	0 11/5 1,30
5. Rapido 28'	50°	-	0:28 9,0 0,50

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di lavoratorio secondo quanto prescritto dalle norme europee EN 60436:2020. Questi programmi non richiedono un pre-trattamento delle stoviglie.

*) Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi.

La durata effettiva può dipendere da molte fatti. quali la temperatura e la pressione dell'acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori più prolongare la durata dei programmianche di 20 minuti.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio.

1 ECO

Il programma Eco è individato per le stoviglie mediamente sporche; è il programma più efficente in termini di consumo combinato di acqua ed energia per quello tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.

2 INTENSIVO

Programma consigliato per stoviglie molto sporche, particolaremente indicato per padelle e tegami (non adatto per oggetti delicati).

3 MISTI

Carichi misti. Per piatti con sporco normale e residui secchi di cibo.

4 LAVAGGIO RAPIDO E ASCIUGATURA

Stoviglia normalmente sporche. Ciclo quotidiano; permette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore.

5 RAPIDO 28'

Programma indicate per un mezzo carico di stoviglie molto sporche e prive di residui secchi. Non è prevista una fase di asciugatura.

Note:

SII ciclo Rapido 28^ e indicate per stoviglie poco sporche.

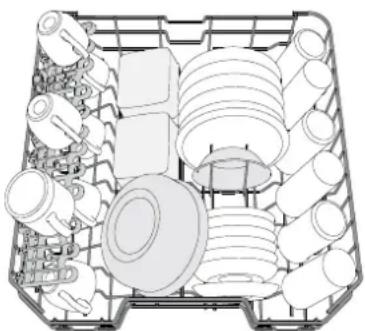

(esempio di carico del cestello superiore)
Riporvi piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

É possibleregolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, ).). 3e sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore. Il cestello superiore è munito di regolatore in altezza (vedere figura) che non richiede pressione sulle leve;

sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.

Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli più cariciati.

Non rialzare o ribassare MAI il cestello agenda su un lato soltanto.

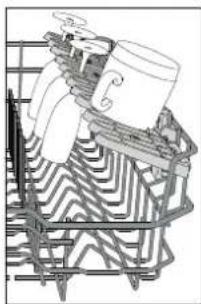

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.

Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi. In base al modello:

-per estendere le sponde occorre farle scorrere verso l'alto e ruotarle oppure sganciarle dai fermi e abbassarle.
-per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

CESTELLO INFERIORE

Per pentole, coperchi, piatti, in-salatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di granidi dimensioni ai lati, per evitare interferenze con l'elemento aspersore.

CESTELLO PER LE POSATE

Le griglie tuttavia consentono anc di ottimizzare la disposizione delle posate al suo interno. Il cestello portasate deve essere sistematoto soltanto nella parte anteriore del cestello inferiore.

I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso e orizzontalmente nelle sponde ribaltabili del cestello superiore.

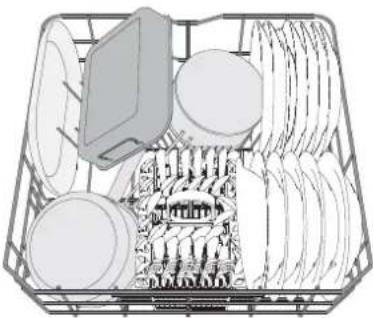

(esempio di carico nel cestello inferiore)

USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Verificare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell'acqua sua aperto.

Aprire la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PROGRAMMI) premendo sul tasto P. Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

6.AVVIO

Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta non viene chiusa entro 4 sec. viene emesso il suono di allarme. In quello caso, après la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La conclusione del ciclo di lavaggio è individata alla relativa segnalazione acustica, perché mediate il lampeggio dell'indicatore corrispondente al programma selezionato. Apire la porta e spegnere l'apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO.

Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.

La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolongata, al fine di ridurre al minimo il consumo di elettricità.

Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proportione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui sia stato selezionato il programma sbagliato, è possibile cancellarlo a condizione che sua appena iniziato: après lo sportello e premere a lungo il tasting ACCENSIONE/SPEGNIMENTO; l'apparecchio si spegnerà.

Azionare nuovamente la macchina agenda sul tasto ACCENSIONE/ SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; Avviare il ciclo di lavaggio premendo il tasto AVVIO/ Pausa (il LED si accende) e chiudere la porta entro 4 secondi.

AGGIUNTADI ALTRE STOVIGLIE

Senza spegnere l'apparecchio, après la porta (il LED AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore MOLTO CALDO!) e introdurre le stoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

INTERRUZIONI ACCIDENTALI

In caso di apertura della porta o di interruzione dell'alimentazione elettrica durante un ciclo di lavaggio, il ciclo si interrompe. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

AVVISIE CONSIGLI

CONSIGLI

Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo fatto acqua currente prima del caricamento.

Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; eistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere agli superficie e scorrervi liberamente.

Avverenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori.

Riporre tutti gli oggetti di piccole dimensioni nel cestello portasate.
Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliorie prestazioni nel lavaggio.

Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglieiene usata seconde le istruzioni del produttore, il lavaggio delle stoviglie a macchina compra normalmente un MINORE CONSUMO DI INERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a piano carico. Caricando la lavastoviglie fino alla capacité indicata dal produttore si contribuiro a ridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEL CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Multizona), caricando solo i cestelli selezionati. Un caricamento non corretto o effecssivo della lavastoviglie cui augmentare il consumo di risorse (acqua, energia e tempo, altre una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

IGIENIZZANTE

Per evitare la formazione di cattivi odori e sedimenti vari all'interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzato un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

STOVIGLIE DI TIPO NON ADATTO

Stoviglie non idonee al lavaggio in lavastoviglie:

• Pentole e stoviglie in legno: si possono rovinare a causa delle alte temperature di lavaggio;
• Oggetti d'artigianato: sono raramente adatti al lavaggio in lavastoviglia. Le temperature relativamente alte dell'acqua e i detersivi usati possono danneggiarli;
• Stoviglie in plastica: le stoviglie di plastica resistenti al calore vanno lavate nel cesto superiore;
• Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a macchiarsi;
• Stoviglie in alluminio: le stoviglie in alluminio anodizzato posso n colorire;
• Argenteria: le stoviglie in argento posso macchiarsi;
• Vetro e cristallo: in genere oggetti in vetro e cristallo possono essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e cristallo che sono multi lavaggi possono diventare opachi e perdere la loro trasparenza; per lo tipo di materiali consigliamo di utilizzato sempre il programma meno aggressively presente nella tabella programmi;
• Stoviglie con decorazioni: gli oggetti decorati che si trovano in commercio hanno in genere una buona resistenza ai lavaggi in lavastoviglie sono se vuo succedere che, dopo frequenti lavaggi, i colori impallidiscano. In caso di dubbio sulla resistenza dei colori è opportuno lavare pochi pezzi alla volta per circa un mese.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglia.
• Utilizzato are detersivo delicato e adatto al tipo di stoviglie in questione.
• Togliere i bicchieri e gli altri elementi alla lavastoviglie non appena via terminato il ciclo di lavaggio.

PULIZIA E MANUTENZIONE

Prima di eseguire gli interventi di manutenzione, scollegare sempre l'apparecchio dall'alimentazione elettrica. Non utilizzare liquidi infammabili per la pulizia dell'apparecchio.

PULIZIA DELLA LAVASTOVIGLIE

É possiblè eliminare qualsiasi segno all'interno dell'apparecchio con l'ausilio di un panno inumidito con acqua e aceto.

Le superfici esterne e il pannello comandi dell'apparecchio possono essere puliti usando un panno non abrasivo precedentemente inumidito con acqua. Non utilizzare solventi o prodotti abrasivi.

PREVENZIONE DEGLI ODORI SGRADEVOLI

Tenere sempre aperta la porta dell'apparecchio per evitare la formazione e la conservazione dell'umidità al suo interno.

Pulire regolarmente le guarnizioni lungo il perimetro della porta e il distributore del detersivo con una spugna inumidita. Ciò impedisce che resti di cibo rimangano intrappolati nelle guarnizioni, che è la principale causa di formazione di odori sgradevoli.

Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolongato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che sia pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua può risultare ostruito con seguente danneggiamento della lavastoviglie.

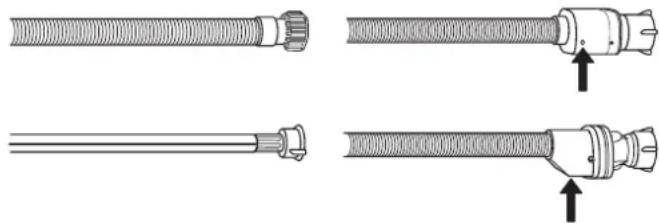

CONTROLLO DEL TUBO DI ALIMENTAZIONE IDRICA

Controllare periodicamente l'integrità del tubo di carico. Se fosse danneggiato, sostuirlo con un tubo nuovo reperibile presso il Servizio Assistenza o un rivenditore specializzato. In base al tipo di tuba

Se il tubo di carico ha un rivestimento trasparente, controllare periodicamente che non vi siano zone di colore più intenso. In quello caso, è possibile che il tubo presenti una perdita e debba essere sostituito. Per i tubi antiallaggio: controllare la finestrella di ispezione della valvola di sicurezza (vedere la freccia). Se è rossa, significa che la funzione antiallaggio si è attivata; in quello caso il tubo delve essere sostituito con uno nuovo.

Per staccare il tubo, premere il tasto di sblocco e svitare il tubo.

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo Filtering in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorrà regolarmente.

L'uso della lavastoviglie con i filtri ostrui, o con oggetti estranei nelsystema filtrante o nei bracci irroratori, cui causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.

Il gruppo filtering è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma:per ottenere le migliorie prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.

Non utilizzato mai la lavastoviglie priva dei filtri o con i filtri allentati. Almeno una volta al mese o agli 30 cicli di lavaggio, verificare lo stato del gruppo filtrò e se necessario pulirlo completeness fatto getto di acqua corrente, servendosi di spazzola metallica e seguito le istruzioni sotto riportate:

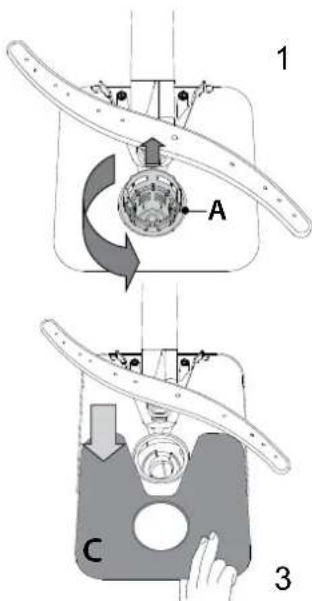

1. Ruotareil filtricicilindricoA in senso antiorario,quindi estrarlo(Fig.1).

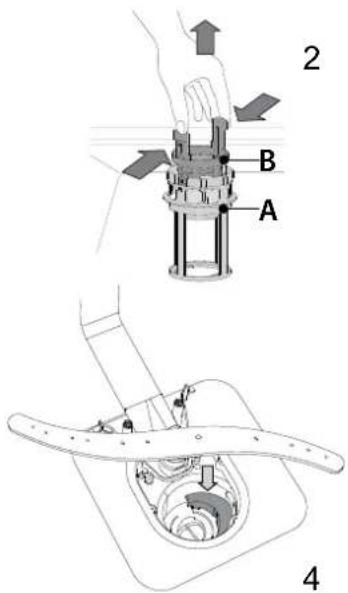

2. Smontare il filtro a tazza B esercitando una leggera pressione sulle sponde laterali (Fig. 2).
3. Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo (Fig. 3).
4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede ciò è fondamentale per garantire l'efficienza della lavastoviglie.

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo possono occasionally formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediate piccola spazzola metallica.

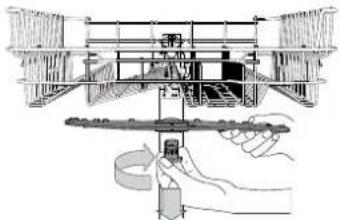

Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso orario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l'alto.

É possibile smontare l'elemento aspersore del cestello inferiore sol-levandolo verso l'alto.

SISTEMA DI ADDOLCIMENTO DELL'ACQUA

L'addolcitore riduce automaticamente la durezza dell'accua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio.

Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto.

La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell'acqua impostata al livello 3, la rigenerazione avviene agli 6 cicli Eco.

Ilprocessodi rigenerazione inizia durante il risciacquo finale e termina nella fasa di asciugatura, prima del termine del ciclo.

Ogni rigenerazione comporta: un consumo di 3,5 litri d'acqua;
- Un prolongamento di 5 minuti della normale durata del ciclo;
Un consumo di energia minore di 0,005 kWh.

Nel caso in cui si renda improvisamente necessario spostare l'apparecchio, mantenerlo in agli caso in posizione verticale; solo se assolutamente necessario, ribaltarlo sulla schiena.

COLLEGAMENTO DELL'ALIMENTAZIONE IDRICA

L'adattamento dell'alimentazione idrica a fini di installmente devese eseguito soltanto da tecnici qualiati.

I tubi di carico e scarico dell'acqua possono essere orientati verso destra oppure verso sinistra, a seconda di quanto necessario per ottener la migliorare installmente possible.

Accertarsi che la lavastoviglia non presenti tubi piegati o schiacciati.

• Far scorrere l'accua fino a quando sia perfettamente pulita.

• Fissare saldamente in posizione il tubo di carico e aprire il rubinetto. Nel caso in cui il tubo di carico non sia sufficientemente lungo, contatore il distributore o un technician specializzato.

La pressione dell'acqua deve essere compresa nei valori riportati nella tabella con le caratteristiche tecniche; in caso contrario la lavastoviglie potrebbe non funzionare correttamente.

Accertarsi che i tubi non siano piegati né schiacciati.

SPECIFICHE PER IL RACCORDO DEL TUBO DI ALIMENTAZIONE ACQUA:

ALIMENTAZIONE ACQUA fredda o	caldo (valore max. 60°C)
CARICO ACQUA 3/4"
PRESSIONE ACQUA	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi

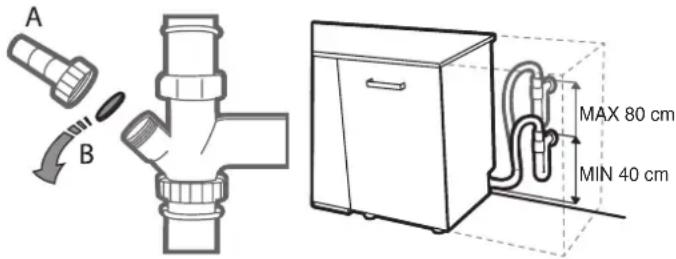

Collegare il tubo di scarico a un apposto condotto con diametro minimo di 2 cm A.

L'altezza del raccordo del tubo di scarico deve essere compresa tra 40 e 80~cm dal livello del pavimento o alla superficie di appoggio della lavastoviglia.

Prima di collegare il tubo di scarico dell'acqua allo scarico del lavandino, togliere l tappo di plastica B.

DISPOSITIVO DI PROTEZIONE ANTIRIFLUSSO

Dispositivo antiriflusso. Per evitare il verificarsi di riflussi, la lavastoviglie: - è munita di specifico dispositivo per l'interruzione del flusso di alimentazione dell'acqua in caso di anomale di funzionamento o di perdite all'interno dell'apparecchio.

Alcuni modelli sono muniti却又 del dispositivo di sicurezza supplementare New Aqua Stop, che garantisce la protezione antiriflusso却又 in caso di rottura del tubo di alimentazione.

Non tagliare il tubo di carico dell'acqua per nessun motivo poichéesso contiene anche componenti elettrici sotto tensione..

Avverenza: Non tagliare il tubo di carico dell'acqua per nessun motivo poichéesso contiene anche componenti elettrici sotto tensione.

Prima di inserire la spina nella presa elettrica, verificare quando segue:

• la presa elettrica è munita di collegamento a massa è conforme alle normative vigenti;
• la presa elettrica é in grado di sostarare il valore massimo di carico previsto per l'apparecchio, riportato sulla targhetta posta all'interno della porta (vedere DESCrizIONE GENERALE).
• la tensione di alimentazione corrisponde all'intervallo di valori riportato sulla targhetta posta all'interno della porta.
• la presa elettrica è compatible con la spina dell'apparecchio. Nel caso in cui non vi sia compatibilità, rivolgersi a un technician autorizzato affinché sostituisca la spina (vedere ASSISTENZA). Non utilizzare cavi di prolunga o prese multiple. Dopo aver completato l'installazione dell'apparecchio, verificare che il cavo di alimentazione e la presa elettrica siano disponibile accessibili.

Il cavo non deve risultare ne eccessivamente piegato né schiacciato. Per scongiurare la possibilità di qualsiasi rischio, in caso di danneggiamento del cavo di alimentazione elettrica è necessario affidare la sua sostituzione al costruttore o al relativo Servizio di assistenza tecnica.

In caso di inosservanza della precedente raccomandazione la Società non è in alcun modo responsable di eventuali incidenti.

POSA E LIVELLAMENTO

1. Sistemare la lavastoviglie su superficie solida e piana. In presenza di pavimentazione non in piano, è possibile regolare l'altezza del piedino anteriore dell'apparecchio fino a ottener il livellamento corretto. Il correttto livellamento dell'apparecchio rende la sua installation più stabile e molto meno soggetta a spostamenti o a vibrazioni con excessiva rumorosità durante il funzionamento.
2. Prima di incassare la lavastoviglie nel relativo vano, applicare la striscia adesiva trasparente sotto il ripiano in legno per proteggerlo da eventuali formazioni di condensa.
3. Sistemare la lavastoviglie in modo che i pannelli laterali o il lato posteriori siano a contatto con i mobiletti adiacenti o con il muro. L'apprecchio in questione cui essere incassato sono un singolo piano di lavoro.
4. Per regolare l'altezza del piedino posteriori, ruotare la boccola esagonale di colore rosso posta nel centro della parte inferiore del lato anterio mediante chiave esagonale da 8mm . Per augmentare l'altezza del piedino ruotare la chiave in senso orario e ruotarla,invece in senso antiorario per diminuirla.

DIMENSIONI ECAPACITA:

LARGHEZZA 598 mm
ALTEZZA 820 mm
PROFONDITÀ 555 mm
CAPIENZA 14 coperti standard

Se la lavastoviglie non funzione correttamente, provare a risolverre il problema consultando l'elenco sotto riportato. Per errori o problemi di altri tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati diicontatto sono riportati nel libretto di garanzia. Il produttore garantisce la disponibilità delle parti di ricambio per almeno 10 anni alla data di produzione dell'apparecchio.

PROBLEMI POSSIBILI CAUSE SOLUZIONE
L'indicatore del sale è accesso	Il serbatoio del sale è vuoto. (È possibile che,ippo aver riempito il serbatoio, la spia del sale resti accesa per diversi cici di lavaggio). Regolare la durezza dell'acqua - vedere la tabella a pagna 47.
L'indicatore del brillante è accesso	La vaschetta del brillante è vuota. (È possibile che,ippo aver riempito la vaschetta, la spia del brillante resti accesa per diversi cici di lavaggio). Riempire la vaschetta con brillante (per ulteriori informazioni, vedere pagna 47).
La lavastoviglie non si avvia o i comandi non rispondono.	L'apparechio non è stato collegato corretta. Inserire la spina nella presa di corrente.
	Mancanza di corrente. Per ragioni di sicurezza, la lavastoviglia non si riavvia automaticamente al ripristino della corrente elettrica. Aprire la porta, premere il tasto AVVIO/ Pausa e richidere la porta entro 4 secondi.
	Mancata chiusura della porta lavastoviglia. Spingere con decisione la porta fino ad averire il caratteristico "clic.
	Il ciclo è stato interrotto con l'aperture dello sportello per più di 4 secondi. Premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi
	Mancato funzionamento dei vari comandi. Spagnere l'apparechio premendo il tasto ACCENSIONE/SPEGNIMENTO, raccenderlo quando circa un minuto e riavviare il programma. Se il problema persistsente, staccare l'apparechio dall'a rete elettrica per un minuto, quindi ricollegario.
Lo scarico della lava-stoviglie non avviene.	Ciclo di lavaggio non èsta collegato. Attendere la conclusione del ciclo di lavaggio.
	Tubo di scaricoiegato. Verificare che il tubo di scarico non si piegato (vedere le ISTRUZIONI DI INSTALLAZIONE).
	Tubo di scarico del lavandin o ostruito. Pulirel tubo di scarico del lavandinò.
	Ostruzione filtering acause di residui di cibo Pulirel il filtrlo (vedere PULIZIA DEL GRUPPO FILTRO).
La rumorosità della lavastoviglia èccessiva.	Urto dei piatti tra loro durante il lavaggio. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Produzione excessiva di schiuma. Il dosaggio del detesivo non è stato stabilito in modo corretto oppure il detesivo non è del tipo adatto alle lavastoviglia (vedere RIEMPIMENTO DELL VASCHETTA DEL DETERSIVO). Per riavviare il ciclo in corso, spegnere e riaccen-dere la lavastoviglia, scegliere un nuovoprogramma, premeere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Nonaggiungere altri detesivo
I piatti non risultano puliti.	Errata disposizione delle stoviglie. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Impedimento nella rotazione dei bracci aspersori a Cause dell'interferenza dei piatti. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Il ciclo di lavaggio èccessivamente delicato. Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI).
	Produzione excessiva di schiuma. Il dosaggio del detesivo non è stato stabilito in modo corretto oppure il detesivo non è del tipo adatto alle lavastoviglia (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO).
	Tazzo sul vano brillante non correttamente chiuso. Accertarsi che il tacco sul distributore brillante sia chiuso.
	Filtro sporco oppure ostruito. Pulirel gruppofiltrlo (vedere CURA E MANUTENZIONE).
	Mancanza di sale. Riempire il serbatoio del sale e (vedere RIEMPIMENTO DEL SERBATOIO SALE).
La lavastoviglia non esegue il carico dell'acqua. Tutti i LED lo sono lampeggiante rapidamente	Assenza di alimentazione idrica o rubinetto chiuso. Accertarsi che il tubo di alimentazione idrica contenga l'accua necessaria o che il rubinetto sia aperto.
	Il tubo di carico èiegato Accertarsi che il tubo di carico non si piegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglia e riavviaria.
	L'elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo. Dopoe aver esgetuito le operazioni di ispezione e pulizia, spegnere e accende- re la lavastoviglia e avviare un programma nuovo.
La lavastoviglia termi-na il ciclo di lavaggio troppo presto.	Il tubo di scarico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico. Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere INSTALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.
	Aria nel tubo di mandata dell'acqua. Controllare che non vi siano perdite nell'impianto idraulico o altri problemi che causino l'ingresso di aria.

In caso di problemi operativi, contattare un Centro Assistenza Tecnica Franke. Non rivolgersi a tecnici non autorizzati.

Comunicare:

• il tipo di difetto
• il modello di apparecchio (codice art.)
• il numero di series (S.N. sulla targhetta matricola),

Per contattare il Servizio Assistenza, fornire i codici riportati sulla targhetta fissata sul lato sinistro o destro nel lato interno della porta della lavastoviglie.

I dati del modello possono essere richiamati usando il codice QR riportato sull'etichetta energetica.

L'etichetta riporta anche il codice identificativo del modello che puo essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu

WWW.FRANKE.COM
