Merk	Franke
Model	FDW 614E5P E
Producttype	Inbouw vaatwasser
Afmetingen (B × H × D)	598 × 820 × 555 mm
Gewicht	Ongeveer 45 kg
Capaciteit	14 standaard couverts
Elektrische voeding	220-240 V, 50 Hz, 10 A
Waterdruk	0,05 - 1 MPa (0,5 - 10 bar)
Waterinlaat temperatuur	Koud of warm (max 60 °C)
Waterverbruik (Eco-programma)	9,5 L/cyclus
Energieverbruik (Eco-programma)	0,95 kWh/cyclus
Duur van Eco-programma	3u35 min
Wasprogramma's	Eco 50°, Intensief 65°, Gemengd 55°, Snel wassen en drogen 50°, Snel 28' (50°)
Geluidsniveau	Niet gespecificeerd (geschat 44 dB)
Waterontharder	Instelbaar (5 niveaus) met regeneratiezoutreservoir
Glansmiddeldoseerbak	Instelbaar (5 niveaus)
Bedieningspaneel	Fysieke toetsen met indicatielampjes
Onderhoud	Regelmatig reinigen van filters en sproeiarmen
Veiligheid	Terugslagklep, automatische stop bij lekkage
Reserveonderdelen en repareerbaarheid	Beschikbaarheid van onderdelen gedurende minimaal 10 jaar na productie
Ondersteuning	Technische onderhoudscentra van Franke
Garantie	Raadpleeg het meegeleverde garantieboekje

Veelgestelde vragen - FDW 614E5P E FRANKE

Hoe stel ik de waterhardheid in?

Zet het apparaat aan en daarna uit. Druk op de toets P gedurende 5 seconden tot een pieptoon. Zet het apparaat aan, het indicatielampje van het huidige niveau knippert. Druk op P om het gewenste niveau te selecteren (zie hardheidstabel). Zet het apparaat uit om te bevestigen.

Hoe vul ik het regeneratiezoutreservoir?

Verwijder het onderrek en draai de dop van het reservoir los (linksom). Vul de eerste keer met water. Gebruik de trechter om speciaal vaatwasserzout tot aan de rand te vullen (ongeveer 1 kg). Veeg resten weg en draai de dop stevig vast. Start onmiddellijk een wasprogramma om corrosie te voorkomen.

Hoe stel ik de dosering van het glansmiddel in?

Zet het apparaat aan en weer uit. Druk drie keer op de toets P (pieptoon). Zet het apparaat weer aan: het indicatielampje van het huidige niveau knippert. Druk op P om het niveau te kiezen (1 tot 5). Zet uit om te bevestigen. Als het niveau op 1 (ECO) staat, wordt er geen glansmiddel gedoseerd.

Welke wasprogramma's zijn beschikbaar?

De programma's zijn: Eco 50° (normaal vervuild servies, zuinig), Intensief 65° (sterk vervuild, pannen), Gemengd 55° (gemengde vuilheid), Snel wassen en drogen 50° (vuil servies, snel drogen), en Snel 28' (halfvol, licht vervuild, zonder drogen).

Wat te doen als de vaatwasser veel lawaai maakt?

Controleer of het servies niet tegen elkaar aanstoot door het te herpositioneren (zie hoofdstuk over laden). Overmatig schuim kan ook de oorzaak zijn: gebruik minder wasmiddel of een geschikt product. Als het geluid aanhoudt, zorg ervoor dat de sproeiarmen vrij kunnen draaien.

Waarom is het servies niet schoon na het wassen?

Mogelijke oorzaken: verkeerd laden dat sproeiarmen blokkeert, te mild wasprogramma, te veel schuim, dop van glansmiddeldoseerbak niet goed gesloten, vervuilde filter of leeg zoutreservoir. Raadpleeg de storingsgids in de handleiding.

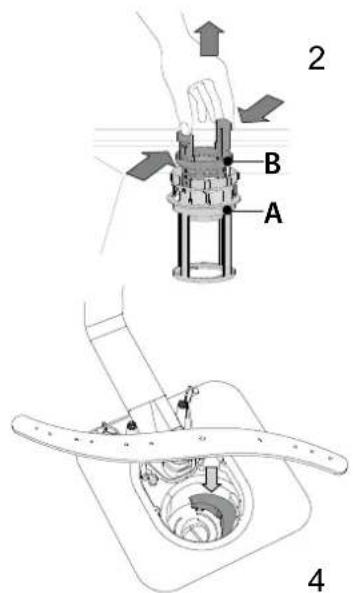

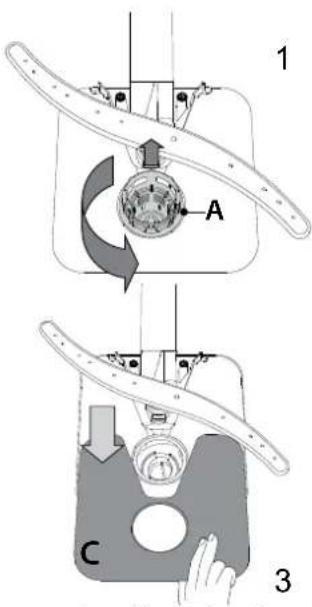

Hoe reinig ik het filter?

Draai het cilindrische filter A tegen de klok in en verwijder het. Verwijder het mandje B door op de zijflappen te drukken. Verwijder de roestvrijstalen plaat C. Reinig onder stromend water met een niet-metalen borstel. Monteer in omgekeerde volgorde. Nooit zonder filter gebruiken.

Wat te doen als het zoutindicatielampje blijft branden na het vullen?

Het zoutindicatielampje kan enkele cycli nodig hebben om uit te gaan na het vullen. Als het probleem aanhoudt, controleer dan of het reservoir goed gevuld is en de dop goed vastzit. Zorg er ook voor dat de waterhardheidsinstelling correct is.

Hoe voeg ik servies toe tijdens een programma?

Zonder het apparaat uit te zetten, open de deur voorzichtig (let op stoom). Het indicatielampje Start/Pauze knippert. Plaats het servies, sluit de deur en druk binnen 4 seconden op Start/Pauze. Het programma hervat waar het was gestopt.

Wat te doen bij een stroomstoring?

Het programma stopt. De vaatwasser herstart niet automatisch. Open de deur, druk op Start/Pauze en sluit de deur binnen 4 seconden. Het programma hervat op het onderbroken punt.

GEBRUIKSAANWIJZING FDW 614E5P E FRANKE

NL Gebruiksaanwijzing

PT Manual do utilizar

Dishwasher

Geschirrspuler

Lavavajillas

Lave-vaissette

Lavastoviglie

Vaatwasmachine

Lava-loças

EN USER MANUAL 5 DE BEDIENUNGSANLEITUNG 15 ES MANUAL DE USUARIO 25 FR MANUEL D'UTILISATION 35 IT ISTRUZIONI PER L'USO 45 NL GEBRUKSAANWIJZING 55 PT MANUAL DO UTILIZADOR 65

INHOUDSOPGAVE

OVERZICHT 6 EERSTE GEBRUIK 7 PROGRAMMATABEL 8 HET LADEN VAN DE REKKEN 8 DAGELIJKS GEBRUIK 9 ADVIES EN TIPS 10 REINIGING EN ONDERHOUD 10 INSTALLATIE 12 PROBLEEMOPLOSSING 13 ONDERSTEUNING 14

Voordat u het apparaat gebruikt, leest u de Veiligheidsvoorschriften zorgvuldig door.

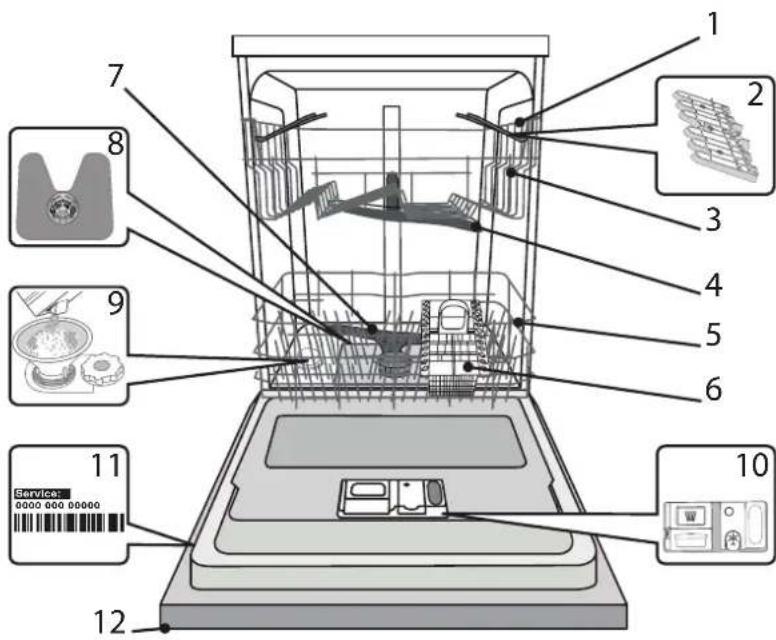

OVERZICHT

1. Bovenste rek
2. Opvouwbare kleppen
3. Afsteller hoogte bovenste rek
4. Bovenste spreierarm
5. Onderste rek
6. Bestekkorf
7. Onderste spreierarm
8. Filtersysteem 9. Zoutreservoir
9. Doseerbakjes vaatwasmiddel en glansspoelmiddel
10. Typeplaatje
11. Bedieningspaneel

BEDIENINGSPANEEL

1. Aan-Uit/Reset-toets met controlelampje
2. Programmakeuzetoets
3. Controlelampje zout bijvullen
4. Controlelampje bijvullen glansspoelmiddel
5. Programma-controlelampjes
6. Start/Pauze-toets met controlelampje

EERSTE GEBRUIK: ZOUT, GLANSSPOELMIDDEL EN VAATWASMIDDEL

Verwijder na het installeren de stoppen uit de rekken en de elastische borgelementen uit het bovenste rek.

HET ZOUTRESERVOIR BIJVULLEN

Het gebruik van zout voorkomt de vorming van kalkaanslag op het vaatwerk en op de functionele onderdelen van de machine.

• Het is noodzakelijk dat het zoutreservoir nooit leeg is.
• Het is belangrijk dat de hardheid van het water wordt ingesteld.

Het zoutreservoir bevindt zich in het onderste deel van de afwasmachine (zie OVERZICHT) en moet worden gevuld wanneer het controlelampje ZOUT BIJVULLEN op het bedieningspaneel brandt.

1. Verwijder het onderste rek en draai de dop van het reservoir los (linksom).
2. Alleen de eerste maal dat u dit doet: vul het zoutreservoir met water.
3. Plaats de trechter (zie afbeelding) en vul het zoutreservoir tot aan de rand (ongeveer 1 kg); het is niet ongebruikelijk dat er een beetje water uit lekt.
4. Verwijder de trechter en veeg alle zoutresten weg van de opening.

Zorg ervoor dat de dop strak is aangedraaid, zodat geen vaatwasmiddel in de container kan komen tijdens het wasprogramma (dit kan de waterontharder onherstelbaar beschadigen).

Wanneer u zout moet toevoegen, bent u verplicht om de procedure helemaal uit te voeren alvorens de wascyclus te starten om corrosie te voorkomen.

DE WATERHARDHEID INSTELLEN

Als u de waterontharder perfect wilt laten werken, is het essentieel dat de instelling van de waterhardheid is gebaseerd op de werkelijke waterhardheid in uw huis. Deze informatie kan bij uw lokale waterleverancier worden opgevraagd.

De fabrieksinstelling is voor gemiddelde waterhardheid.

• Het apparaat inschakelen door op de toets AAN/UIT te drukken.
• Het apparaat uitschakelen door op de toets AAN/UIT te drukken.
• De toets P 5 seconden ingedrukt houden totdat u een piep hoort.
• Het apparaat inschakelen door op de toets AAN/UIT te drukken.
• Het controlelampje van het programma van het huidige ingestelde niveau knippert.
• De toets P indrukken om het gewenste hardheidsniveau te selecteren (zie TABEL WATERHARDHEID).

Tabel waterhardheid
Niveau		°dH Duitse graden	°fH Franse graden	°Clark Engelse graden
1	Zacht 0 - 60 - 100	-7
2	Gemiddeld	7 - 11	11 - 20	8 - 14
3	Gemiddeld	12 - 16	21 - 29	15 - 20
4	Hard	17 - 34	30 - 60	21 - 42
5	Zeer hard	35 - 50	61 - 90	43 - 62

• Het apparaat uitschakelen door op de toets AAN/UIT te drukken. Instellen is voltooid!

Zodra deze procedure voltooid is, voert u een programma zonder lading uit. Gebruik alleen zout dat speciaal voor afwasmachines is bestemd.

Wanneer het zout in de machine is gestrooid, wordt het lampje ZOUT BIJVULLEN uitgeschakeld.

Als het zoutreservoir niet gevuld wordt, kunnen de waterverzachter en het verwarmingselement beschadigd raken als gevolg van de accumulatie van ketelsteen.

Het gebruik van zout wordt aanbevolen met elk type vaatwasmiddel.

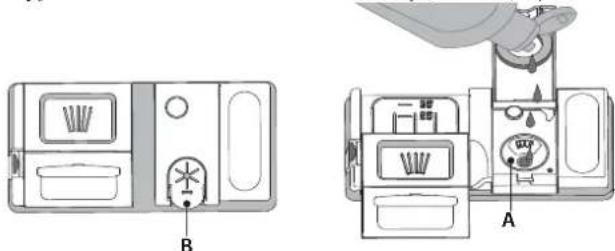

HET GLANSSPOELMIDDELRESERVOIR BIJVULLEN

Glansspoelmiddel maakt het drogen van de vaat gemakkelijker. Het glansspoelmiddelreservoir A moet worden gevuld wanneer het controlelampje GLANSSPOELMIDDEL BIJVULLEN op het display brandt.

1. Open het doseerbakje B door de tab op het deksel in te drukken en omhoog te trekken.
2. Het glansspoelmiddel zorgvuldig inbrengen tot aan de maximum (110 ml) insteekgleuf van de vulruimte - voorkom morsen. Wanneer dit gebeurt, het gemorste glansspoelmiddel onmiddellijk met een droge doek reinigen.
3. Om het te sluiten, het deksel naar beneden drukken totdat u een klik hoort.

Het glansspoelmiddel NOOIT rechtstreeks in de kuip gieten.

DE DOSERING VAN HET GLANSSPOELMIDDEL AANPASSEN

Als u niet volledig tevreden bent over de droogresultaten, kunt u de gebruikte hoeveelheid glansspoelmiddel aanpassen.

• De afwasmachine inschakelen met de toets AAN/UIT. Uitschakelen met de toets AAN/UIT.
• Driemaal op de toets P drukken - er klinkt een pieptoon.
• Inschakelen met de toets AAN/UIT.
• Het controlelampje van het programma van het huidige ingestelde niveau knippert.
• De toets P indrukken om het niveau van het te leveren glansspoelmiddel te selecteren.
• Uitschakelen met de toets AAN/UIT. Instellen is voltooid!

Als het niveau van het glansspoelmiddel is ingesteld op 1 (ECO), zal geen glansspoelmiddel worden afgegeven. Het controlelampje LAAG GLANSSPOELMIDDEL zal niet branden als het glansspoelmiddel op is. Er kan een maximum van 5 niveaus worden ingesteld, afhankelijk van het model afwasmachine. De fabrieksinstelling is specifiek voor het model. Volg de bovenstaande instructies om te controleren of dat ook voor uw machine geldt. Als u blauwe strepen op het vaatwerk ziet, stel dan een laag getal in (2-3).

• Als er druppels water of kalkaanslag op het vaatwerk zijn, stel dan een hoog getal in (4-5).

HET VAATWASMIDDELDOSEERBAKJE VULLEN

Het gebruik van vaatwasmiddelen die niet bedoeld zijn voor vaatwasmachines kan de slechte werking van het apparaat veroorzaken of het beschadigen.

Gebruik de opening van het apparaat om het vaatwasmiddeldoseerbakje te openen. Het vaatwasmiddel alleen in het droge doseerbakje D invoeren. Plaats de hoeveelheid vaatwasmiddel voor voorspoelen direct in de kuip.

1. Raadpleeg bij het afmeten van het vaatwasmiddel de eerder vermelde informatie om de juiste hoeveelheid toe te voegen. In het doseerbakje D vindt u de aanwijzingen voor het doseren van het vaatwasmiddel.
2. Verwijder de resten vaatwasmiddel van de randen van het doseerbakje en sluit het deksel totdat het klikt.
3. Sluit het deksel van het vaatwasmiddeldoseerbakje door het omhoog te trekken tot het sluitingsmechanisme is vastgezet.

Het vaatwasmiddeldoseerbakje opent automatisch op het juiste moment, volgens het programma.

PROGRAMMATABEL

Programma		Drogen fase	Duur van wasprogramma (h:min)*	Waterverbruik (liter/cyclus)	Energieverbruik (kWh/cyclus)
1. Eco ECO 50°		✓	3:35 9,5 0,95
2. Intensief 65° 2:40 18,0 0°		✓
3. Gemengd 55° 2:15 16,0 0°		✓
4. Snel wassen en drogen 50° 1:3		0 11,7 1,30
5. Snel 28' 28' 50°		-	0:28 9,0 0,50

De gegevens van het ECO-programma worden gemeten onder laboratoriumomstandigheden, volgens de Europese norm EN 60436:2020.

Voorbehandeling van het vaatwerk vóór de programma's is niet nodig.

**) Waarden aangegeven voor andere programma's dan het Eco-programma zijn slechts indicatief. De werkelijke tijd is afhankelijk van vele factoren, zoals de temperatuur en de druk van het toevoerwater, de kamertemperatuur, hoeveelheid vaatwasmiddel, de hoeveelheid en soort lading, evenwicht van de lading, extra gekozen opties en de kalibratie van de sensor. De kalibratie van de sensor kan de duur van het programma met max. 20 min. verlengen.

BESCHRIJVING PROGRAMMA'S

Instructies over het selecteren van het wasprogramma.

1 ECO

Het Eco-programma is geschikt voor het reinigen van normaal vervuild vaatwerk, dat voor dit gebruik het meest efficiënte programma is wat betreft de combinatie van energie- en waterverbruik en in overeenstemming is met de Europese Ecodesign-wetgeving.

2 INTENSIEF

Aanbevolen programma voor sterk vervuild serviesgoed, met name geschikt voor pannen en koekenpannen (mag niet gebruikt worden voor kwetsbare stukken).

3 GEMENGD

Gemengde vervuiling. Voor normaal vervuilde vaat met opgedroogde etensresten.

4 SNEL WASSEN EN DROGEN

Normaal vervuild serviesgoed. Dagelijkse cyclus, die een optimale reinigende en drogende werking in kortere tijd garandeert.

5 SNEL 28'

Programma dat kan worden gebruikt voor een halve lading licht vervuilde vaat zonder opgedroogde etensresten. Heeft geen droogfase.

Opmerkingen:

Gelieve er rekening mee te houden dat de cyclus Snel 28' bedoeld is voor licht vervuilde vaat.

REKKEN VULLEN

BOVENSTE REK

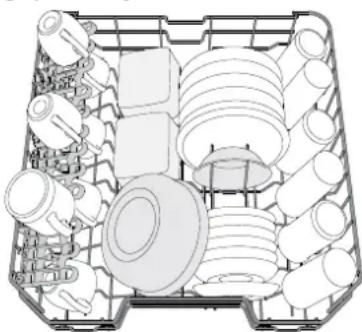

(laadvoorbeeld voor het bovenste rek) Laden van kwetsbaar en licht vaatwerk: glazen, kopjes, schoteltjes, lage saladekommen.

DE HOOGTE VAN HET BOVENSTE REK AFSTELLEN

De hoogte van het bovenste rek kan worden afgesteld: hoge stand voor groot serviesgoed in de onderste mand en lage stand om optimaal gebruik te maken van de opklapbare steunen, door het creëren van meer ruimte boven en botsen met de items die in het onderste rek zich bevinden te voorkomen. Het bovenste rek is uitgerust met een hoogteversteller (zie afbeelding), zonder op de hefbomen te hoeven drukken, opheffen door gewoon de zijkanten van het rek vast te houden, zodat het rek stabiel in de bovenste positie staat.

Voor herstellingen waarbij de lagere positie op de hefbomen A aan de zijkanten van het rek drukt, de mand naar beneden verplaatsen. Het is raadzaam de hoogte van het rek niet aan te passen wanneer het geladen is.

NOOIT de mand slechts aan één kant verhogen of verlagen.

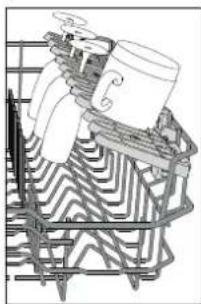

OPVOUWBARE KLEPPEN MET VERSTELBARE STAND

De opvouwbare kleppen aan de zijkant kunnen worden opgevouwen of opengevouwen voor een optimale rangschikking van het serviesgoed in het rek. Wijnglazen kunnen veilig in de opvouwbare kleppen worden geplaatst door de steel van elk glas in de overeenkomstige sleuven in te voeren.

Afhankelijk van het model:

• Om de kleppen open te vouwen, moet u ze omhoog schuiven en roteren of ze losmaken van de klemmen en omlaag trekken.
• Om de kleppen op te vouwen, moet u ze roteren en omlaag schuiven of ze omhoog trekken en aan de klemmen vastmaken.

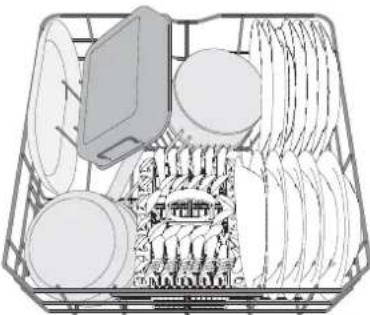

ONDERSTE REK

Voor potten, deksels, platen, slakommen, bestek enz. Grote platen en deksels moeten idealiter aan de zijkanten worden geplaatst, om aanraking met de sproeiarmen te voorkomen.

BESTEKKORF

De mand is uitgerust met roosters aan de bovenkant, om het bestek beter te kunnen rangschikken. De bestekmand mag alleen aan de voorkant van het onderste rek worden geplaatst.

Messen en andere gebruiksvoorwerpen met scherpe randen moeten in de bestekmand worden gezet met de punten naar beneden gericht of horizontaal geplaatst in de opklapbare compartimenten op het bovenste rek.

(laadvoorbeeld voor het onderste rek)

DAGELIJKS GEBRUIK

1. WATERAANSLUITING CONTROLEREN

Controleer of de wasmachine is aangesloten op de waterleiding en of de waterkraan open is.

Open de deur en druk op de toets AAN/UIT.

1. DE REKKEN VULLEN

(zie REKKEN VULLEN)

1. HET VAATWASMIDDELDOSEERBAKJE VULLEN
2. HET PROGRAMMA KIEZEN EN DE CYCLUS AANPASSEN

Selecteer het meest geschikte programma in overeenstemming met het soort serviesgoed en het niveau van vervuiling (zie BESCHRIJVING PROGRAMMA) door de P-toets in te drukken. Selecteer de gewenste opties (zie OPTIES EN FUNCTIES).

1. START

Start de wascyclus door op de START/Pauze-toets (het ledlampje brandt) te drukken en de deur binnen 4 seconden te sluiten. U hoort een enkele piep wanneer het programma start. Als de deur niet binnen 4 seconden is gesloten, hoort u een geluid ter waarschuwing. Open in dat geval de deur, druk op de START/Pauze-toets en sluit de deur weer binnen 4 seconden.

1. EINDE VAN HET WASPROGRAMMA

Het einde van de wascyclus wordt aangegeven door pieptonen en door het knipperen van het indicatielampje van het geselecteerde programma. Open de deur en schakel het apparaat uit door op de toets AAN/UIT te drukken.

Een paar minuten wachten voordat het serviesgoed wordt verwijderd - om brandwonden te voorkomen. Laad de rekken uit, te beginnen met het onderste rek.

De machine wordt tijdens bepaalde langere perioden van inactiviteit automatisch uitgeschakeld, om het elektriciteitsverbruik te minimaliseren. Als het serviesgoed slechts licht bevuild is of als het voordat het in de afwasmachine wordt geplaatst met water is afgespoeld, kan de hoeveelheid vaatwasmiddel dienovereenkomstig worden verminderd.

WIJZIGEN VAN EEN LOPEND PROGRAMMA

Als u een verkeerd programma heeft gekozen, kunt u het programma wijzigen mits het net is begonnen: open de deur en houd de

AAN/UIT-toets ingedrukt. De machine wordt uitgeschakeld.

Schakel de machine weer in met de AAN/UIT-toets en selecteer het nieuwe wasprogramma en eventuele gewenste opties; start de wascyclus door de START/Pauze-toets in te drukken en de deur te sluiten binnen 4 seconden.

EXTRA SERVIESGOED TOEVOEGEN

Open de deur (START/Pauze-ledlampje begint te knipperen) zonder de machine uit te schakelen (pas op voor hete stoom!) en plaats het serviesgoed in de afwasmachine. Druk op de START/Pauze-toets en sluit de deur binnen 4 seconden. Het programma gaat verder vanaf het punt waarop het was onderbroken.

ONGEWENSTE ONDERBREKINGEN

Als de deur geopend wordt tijdens de wascyclus, of als er sprake is van een stroomonderbreking, stopt het programma. Om de cyclus te hernemen vanaf het punt waarop het was onderbroken, drukt u op de START/Pauze-toets en sluit u de deur binnen 4 seconden.

ADVIEZEN EN TIPS

ADVIEZEN

Verwijder alvorens de manden te laden alle voedselresten uit het serviesgoed en leeg de glazen. Het serviesgoed hoeft niet tevoren onder stromend water afgespoeld te worden.

Het serviesgoed zo rangschikken dat het stevig op zijn plaats staat en niet omvalt; rangschik de containers met de openingen naar beneden gericht en de holle/bolle onderdelen schuin geplaatst, waardoor het water elk oppervlak kan bereiken en vrij kan stromen.

Waarschuwing: zorg ervoor dat deksels, grepen, platen en koekenpannen de sproeiarmen niet belemmeren bij het draaien.

Plaats geen kleine voorwerpen in de bestekmand.

Erg vervuild vaatwerk en pannen moeten in de onderste mand worden geplaatst, omdat in deze ruimte de watersproeiers sterker zijn en hogere wasprestaties hebben.

Zorg ervoor dat na het laden van het apparaat de spreiderarmen vrij kunnen draaien.

TIPS VOOR ENERGIEBESPARING

• Wanneer de huishoudelijke vaatwasmachine wordt gebruikt volgens de aanwijzingen van de fabrikant, verbruikt het wassen van vaatwerk in een vaatwasmachine gewoonlijk MINDER energie en water dan met de hand afwassen.
• Om de efficiëntie van de vaatwasmachine te maximaliseren, wordt aanbevolen om de wascyclus eerst te starten wanneer de vaatwasmachine helemaal gevuld is. De huishoudelijke vaatwasmachine vullen tot de hoeveelheid aangegeven door de fabrikant draagt bij tot het besparen van energie en water. Informatie over het correct laden van vaatwerk vindt u in het hoofdstuk DE REKKEN VULLEN. Als de machine gedeeltelijk is gevuld, wordt aanbevolen om de speciale voorziene wasopties, indien voorzien, te gebruiken (Multizone) en enkel geselecteerde rekken te vullen. De vaatwasmachine onjuist of overmatig vullen kan het gebruik van de hulpbronnen verhogen (zoals water, energie en tijd, en ook het geluidsniveau) en de reinigings- en droogprestaties verlagen.
• Vaatwerk vooraf met de hand spoelen verhoogt het water- en energieverbruik en wordt niet aanbevolen.

HYGIËNE

Om te voorkomen dat zich geur en afzetting ophoopt in de afwasmachine, moet u ten minste een keer per maand een programma met hoge temperatuur laten draaien. Gebruik een theelepel vaatwasmiddel en laat het apparaat zonder lading draaien.

ONGESCHIKT SERVIESGOED

• Houten schalen, potten of pannen: deze kunnen worden beschadigd door de hoge wastemperaturen.
• Met de hand gemaakte artikelen: deze zijn zelden geschikt om in de vaatwasser te wassen. De relatief hoge watertemperatuur en de gebruikte reinigingsmiddelen kunnen die beschadigen.
• Plastic schotels: deze zijn niet hittebestendig en kunnen hun vorm verliezen. Hittebestendige plastic schalen moeten in de bovenste korf worden gewassen.
• Schotels en voorwerpen in koper, tin, zink of messing: deze hebben de neiging vlekken te maken.
• Aluminium gerechten: artikelen gemaakt van geanodiseerd aluminium kunnen hun kleur verliezen.
• Zilverwerk: zilveren voorwerpen kunnen vlekken vertonen.
• Glas en kristal: in het algemeen kunnen glazen en kristallen voorwerpen in de vaatwasser worden gewassen. Bepaalde glassoorten en kristallen kunnen echter saai worden en na veel wasbeurten hun helderheid verliezen. Daarom raden we u aan voor deze items het minst agressieve programma te gebruiken dat beschikbaar is.
• Versierde items: de versierde objecten die op de markt zijn, kunnen over het algemeen in de vaatwasser worden gewassen, hoewel de kleuren na een groot aantal wasbeurten kunnen vervagen. Als u twijfelt over de kleurvastheid, is het raadzaam om slechts een paar items tegelijk te wassen gedurende ongeveer een maand.

SCHADE AAN GLASWERK EN SERVIESGOED

• Gebruik alleen glas en porselein waarvan de fabrikant garandeert dat het veilig is voor de afwasmachine.
• Gebruik een zacht vaatwasmiddel dat geschikt is voor serviesgoed.
• Haal glazen en bestek uit de afwasmachine zodra het wasprogramma afgelopen is.

REINIGING EN ONDERHOUD

Koppel het apparaat altijd los tijdens het reinigen en bij het uitvoeren van onderhoudswerkzaamheden. Gebruik geen brandbare vloeistoffen om de machine schoon te maken.

DE AFWASMACHINE SCHOONMAKEN

Alle aanslag op de binnenkant van het apparaat kan worden verwijderd met een doek die is bevochtigd met water en een beetje azijn.

De externe oppervlakken van de machine en het bedieningspaneel kunnen met een niet-schurende doek, bevochtigd met water, worden gereinigd.

Gebruik geen oplosmiddelen of schuurmiddelen.

VOORKOMEN VAN ONAANGENAME GEUREN

Als de waterslangen gedurende een langere periode niet worden gebruikt, laat dan, voordat de benodigde aansluitingen worden uitgevoerd, het water lopen, om ervoor te zorgen dat het helder is en vrij van onzuiverheden. Als deze voorzorgsmaatregel niet wordt genomen, kan de waterinlaat geblokkeerd raken en kan de afwasmachine beschadigd raken.

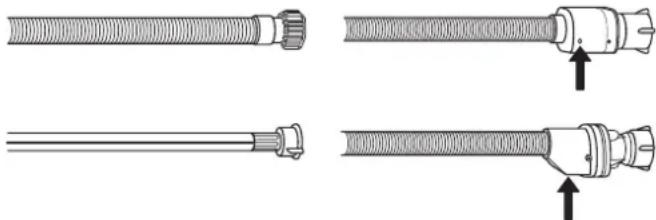

DE WATERTOEVOERSLANG CONTROLEREN

Controleer de toevoerslang regelmatig op barsten of scheuren.

Als deze beschadigd is, vervang deze dan door een nieuwe slang, verkrijgbaar via onze Consumentenservice of uw gespecialiseerde dealer.

Afhankelijk van het type slang:

Als de toevoerslang een doorzichtige coating heeft, controleer dan regelmatig of de kleur plaatselijk wordt geïntensiveerd. Zo ja, dan is de slang wellicht lek en moet deze worden vervangen.

Voor waterstopslangen: controleer het kleine veiligheidsklep-inspectievenster (zie pijl). Als het rood is, is de waterstopfunctie in werking getreden en moet de slang door een nieuwe worden vervangen.

Om deze slang los te schroeven, op de ontspanknop drukken terwijl de slang wordt losgeschroefd.

HET FILTERSYSTEEM REINIGEN

Reinig het filtersysteem regelmatig, zodat de filters niet verstoppen en het afvalwater correct wegstroomt.

Het gebruik van vaatwassers met verstopte filters of vreemde voorwerpen in het filtersysteem of de sproeiarmen kan een slechte werking veroorzaken en bijgevolg lagere prestaties, lawaai of een hoger verbruik van hulpbronnen.

Het filtersysteem bestaat uit drie filters die voedselresten uit het afwaswater verwijderen en vervolgens het water opnieuw laten circuleren.

De vaatwasser mag niet worden gebruikt zonder filters of als het filter is losgeraakt.

Controleer ten minste eens per maand of na elke 30 cycli het filtersysteem en reinig het eventueel grondig onder stromend water, met een niet-metalen borstel en volgens de onderstaande instructies:

1. Draai het cilindrische filter A linksom en trek het eruit (Afb. 1).
2. Verwijder het houderfilter B door licht op de zijkleppen te drukken (Afb. 2).
3. Schuif de roestvrijstalen plaatfilter C eruit (Afb. 3).
4. Als u vreemde voorwerpen vindt (gebroken glas, porselein, beenderen, zaden van vruchten, enz.), verwijder ze dan zorgvuldig.
5. Inspecteer de sifon en verwijder eventuele voedselresten. VERWIJDER NOOIT de pompbescherming van het wasprogramma (zwart detail) (Afb. 4).

Na het schoonmaken van het filter het filtersysteem opnieuw plaatsen

en goed op zijn plaats zetten; dit is essentieel voor het behoud van de efficiënte werking van de afwasmachine.

DE SPROEIARMEN REINIGEN

Af en toe kunnen er voedselresten op de sproeiarmen vastzitten en worden de openingen voor het water sproeien geblokkeerd. Het is daarom raadzaam dat u de armen van tijd tot tijd controleert en ze met een kleine niet-metalen borstel schoonmaakt.

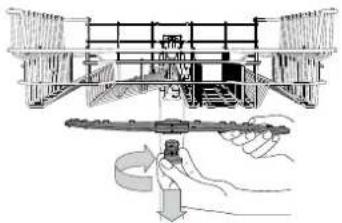

Om de bovenste sproeiarm te verwijderen, draait u de plastic borgring rechtsom. De bovenste sproeiarm moet worden teruggeplaatst, zodat de zijde met het grotere aantal openingen aan de bovenkant is gericht.

De onderste sproeiarm kan worden verwijderd door hem omhoog te trekken.

WATERVERZACHTEND SYSTEEM

Waterverzachters reduceren automatisch de waterhardheid en voorkomen bijgevolg ketelsteenvorming op de verwarmer en dragen bij tot een efficiënte reiniging.

Dit systeem wordt automatisch met zout geregenereerd, u dient dus het zoutreservoir te vullen wanneer het leeg is.

De frequentie van de regeneratie hangt af van de instelling van het waterhardheidniveau - standaard wordt de regeneratie uitgevoerd om de 6 Eco-cyclussen met het waterhardheidniveau ingesteld op 3.

Het regeneratieproces start tijdens de laatste spoeling en eindigt tijdens de droogfase, voordat de cyclus eindigt.

Een enkele regeneratie verbruikt: ~3,5 liter water; - doet de cyclus 5 minuten langer duren; - verbruikt minder dan 0,005 kWh energie.

Als het apparaat op een bepaald moment moet worden verplaatst, houd het dan rechtop; als dit absoluut noodzakelijk is, kan het op de rug worden gekanteld.

DE WATERTOEVOER AANSLUITEN

Het aansluiten van de watertoevoer voor installatie mag alleen door een gekwalificeerde technicus worden uitgevoerd.

De watertoevoer- en afvoerslangen kunnen naar rechts of naar links worden geplaatst, voor een zo goed mogelijke installatie.

Zorg ervoor dat er door de afwasmachine geen knikken in de slangen komen of dat de slangen geplet worden.

DE TOEVOERSLANG AANSLUITEN

• Het water laten lopen totdat het volkomen helder is.
• De toevoerslang strak aandraaien maar de gewenste positie en de kraan open draaien.

Als de toevoerslang niet lang genoeg is, neem dan contact op met een specialistische winkel of een erkende technicus.

De waterdruk moet binnen de waarden vallen die in de tabel Technische Gegevens staan aangegeven - dan kan de afwasmachine naar behoren functioneren. Zorg ervoor dat er geen knik in de slang zit of dat de slang niet samengedrukt is.

SPECIFICATIES VOOR DE AANSLUITING VAN DE WATERTOEVOERSLANG:

WATERTOEVOER koud of warm (max. 60°C)
WATERINLAAT 3/4"
KRACHT VAN WATERDRUK	0,05 ÷ 1 MPa (0.5 ÷ 10 bar) 7,25 - 145 psi

DE WATERAFVOERSLANG AANSLUITEN

De afvoerslang aansluiten op een aftapleiding met een minimale diameter van 2 cm A. De aansluiting van de afvoerslang moet op een hoogte zitten, variërend van 40 tot 80 cm vanaf de vloer of het oppervlak waar de afwasmachine op rust. Verwijder voordat u de waterafvoerslang aansluit op de gootsteenafvoer de plastic plug B.

ANTI-OVERSTROMINGSBEVEILIGING

Anti-overstromingsbeveiliging. Om te zorgen dat overstromingen niet voorkomen is de afwasmachine:

• voorzien van een speciaal systeem dat de watertoevoer blokkeert bij defecten of lekken binnen het apparaat.

Een aantal modellen zijn ook uitgerust met het extra veiligheidssysteem New Aqua Stop, dat anti-overstromingsbeveiliging zelfs garandeert bij een breuk in de toevoerslang.

De watertoevoerslang mag onder geen beding worden doorgesneden, omdat het elektrische delen bevat.

WAARSCHUWING: De watertoevoerslang mag onder geen beding worden doorgesneden, omdat het elektrische delen bevat.

Voordat de stekker in het stopcontact wordt gestoken, ervoor zorgen dat:

• De aansluiting geaard is en aan de huidige regelgeving voldoet; Het stopcontact bestand is tegen de maximale belasting van het apparaat, zoals staat aangegeven op het typeplaatje aan de binnenkant van de deur (zie OVERZICHT).
• Het netspanningsvoltage valt binnen de waarden die staan aangegeven op het typeplaatje aan de binnenkant van de deur.
• Het stopcontact is compatibel met de stekker van het apparaat. Als dit niet het geval is, vraag dan een erkende monteur om de stekker te vervangen (zie ONDERSTEUNING). Gebruik geen verlengkabels of meervoudige stopcontacten. Zodra het apparaat is geïnstalleerd, moeten de stroomkabel en het stopcontact gemakkelijk toegankelijk zijn. De kabel mag niet knikken en niet samengeperst worden.

Als de stroomkabel beschadigd is, moet deze laten vervangen worden door de fabrikant of een erkende technische hulpdienst, om alle mogelijke gevaren te voorkomen.

Het bedrijf is niet aansprakelijk voor eventuele incidenten, als deze voorschriften niet worden nageleefd.

1. Plaats de afwasmachine op een vlakke, stevige vloer. Als de vloer ongelijk is, kunnen de voorste poten van het apparaat worden afgesteld, totdat het horizontaal staat. Als het apparaat correct waterpas staat, is het stabieler en is er veel minder kans dat het beweegt of trillingen en lawaai veroorzaakt tijdens de werking.
2. Voordat de afwasmachine in een nis wordt gezet, de zelfklevende transparante strip onder de houten plank vastplakken, om het te beschermen tegen eventuele condensatievorming.
3. Plaats de afwasmachine zodanig dat de zijkanten of achterzijde tegen de aangrenzende kasten of de muur aankomen. Dit apparaat kan ook worden ingebouwd onder een enkel aanrechtblad.
4. Voor het afstellen van de hoogte van de linkervoet, de rode zeshoekige bus op het lagere middengedeelte aan de voorkant van de afwasmachine draaien met een zeshoekige moersleutel met een opening van 8 mm. De moersleutel naar rechts draaien om de hoogte te vergroten en naar links om de hoogte te verkleinen.

Als de vaatwasser niet goed werkt, doorloopt u de onderstaande lijst om te controleren of u het probleem kunt verhelpen. Voor andere fouten of problemen neemt u contact op met de bevoegde Consumentenservice, de contactgegevens ervan vindt u in het garantieboekje. De fabrikant verzekert dat de reserveonderdelen tenminste 10 jaren na de datum van productie van dit apparaat te verkrijgen zullen zijn.

PROBLEMEN	MOGELIJKE OORZAKEN OPLOS	SINGEN
Zoutindica-tor brandt	Zoutreservoir is leeg. (Na het bijvullen kan het controlelampje van het zoutniveau blijven branden gedurende een aantal afwascyli).	Vul reservoir bij met zout (voormeer informatie - raadpleeg pagina 57). Pas de waterhardheid aan - zie tabel, pagina 57.
Glansspoel-middelindicator brandt	Glansspoelmiddelreservoir is leeg. (Na het bijvullen kan het controlelampje van het glansspoelmiddel blijven branden gedu-rende een aantal afwascyli).	Vul reservoir bij met glansspoelmiddel (voormeer informatie - raadpleeg pagina 57).
De afwasmachi-ne start nicht of reageert Niet op opdrachten.	Het apparaat is Niet goed aangesloten. Steek de stekker in het stopcontact.
	Stroomuitval.	Om veiligheidsredenen wordt de vaatwasmachine Niet automatisch opnieuw gestart wanner er opnieuw stroom is. Open de deur van de vaatwasmachi-ne, druk op de START/Pauze-toets en sluit de deur binnen 4 sec.
	De deur van de afwasmachine is Niet goed gesloten.	De deur krachtig aanduwen totdat u de „klik" hoor.
	De cyclus worden onderbroken als de deur > 4 seconden worden geopend.	Druk op START/Pauze en sluit de deur binnen 4 seconden.
	Het reageert Niet op opdrachten.	Het toestel uitschakenen door de knop AAN/UIT in te drukken, na ongeveer een minuut weein schakenen en het programme opnieuw starten. Als het probleem aanblift, trekt u de steker van het apparaat 1 minuut lang uit, breng dan de steker terug in.
Deafwasmachinenompt Niet af.	Het wasprogramma is nog Niet klaar. Wacht tot dat het wasprogramma klaar is.
	Er zit een knik in de afvoerslang.	Controler of er geen knik zit in de afvoerslang (zie INSTALLATIEGIDS).
	De pijp van de gootsteenafvoer is geblokkeerd. Reinig de pijp van de gootsteenafvoer.
	Het filter is verstopt met voedselresten	Reinig het filter (zie HET FILTERSYSTEM REINIGEN).
Deafwasmachinenmakt teel lawaai.	Het vaatwerk rammelt gegen elkaar. Rangschik het serviesgoed goed (zie REKKEN VULLEN).
	Er is een bovenmatige hoeveelheid schuim geproducedr.	Het vaatwasmittel is Niet goed afgemeten of het is Niet geschikt voor gebruik in afwasmachines (zie REKKEN VULLEN). Start de actuèle wascyclus opnieuw: schakel de afwasmachine UIT, verrolgens terug in, selecteer een neuen pro-gamma, druk op START/Pauze en sluit de deur binnen 4 seconden. Voeg geen vaatwasmittel toe.
Het vaatwerk is Niet schoon.	Het serviesgoed is Niet goed gerangschikt. Rangschik het serviesgoed goed (zie REKKEN VULLEN).
	De spreierarmen+kunnen Niet vrij draaien, ze worden door het vaatwerk belemmerd.	Rangschik het serviesgoed goed (zie REKKEN VULLEN).
	Het wasprogramma is te zacht. Selecteer een gewichtt wasprogramma (zie PROGRAMMATABEL).
	Er is een bovenmatige hoeveelheid schuim geproducedr.	Het vaatwasmittel is Niet goed afgemeten of het is Niet geschikt voor gebruik in afwasmachines.
	De dop op het glansspoelmiddelcomparti-ment is Niet correct afgesloten.	Zorg ervoor dat depop van het glansspoelmiddelbakje is gesloten.
	Het filter is bevuidl of verstopt.	Reinig het filtersystem (zie VERZORGING EN ONDERHOUD).
	Er is geen zout.	Vul het zoutreservoir (zie HET ZOUTRESERVOIR BIVULLEN).
De afwasmachinenvulzich Niet met water.	Geen water in de watertoevoer of de kraan is gesloten.	Zorg ervoor dat er water in de watertoevoerkomt of dat de kraan loopt.
Alle LED's knipperen snel	Er zit een knik in de toevoerslang.	Controler of er geen knik in de toevoerslang zit (zie INSTALLATIE), de afwas-machine herprogrammeren en rebooten.
	De zeef in de watertoevoerslang is ver-stopt; het moet gereinigd worden.	Na het controleren en reinigen, de afwasmachine uitschakenen en inschake-len en een neuen programma starten.
De vaatwasmachenebeeindigtde cyclus Voor-tijdig.	De afvoerslang bevindt zich te laag of heveling in het huishoudelijkke afvalwater-system.	Controler of het uiteinde van de afvoerslang zich op de juiste hoogte be-vindt (zie INSTALLATIE).Controler de heveling in het huishoudelijkke afvalwa-tersystem, installer zo nodig een luchttoevoerklep.
	Lucht in watertoevoer.	Controler de watertoevoer op lekken of andere problemen die lucht inlaten.

ONDERSTEUNING

Neem bij bedieningsproblemen contact op met een technisch servicecentrum van Franke.

Maak nooit gebruik van de diensten van onbevoegde technici.

Specificeer:

soort storing - apparaatmodel (art.) - serienummer (S.N.)

Wanneer u contact opneemt met de consumentenservice moet u de codes vermelden die staan aangegeven op het typeplaatje aan de linker- of rechterkant in de deur van de afwasmachine.

De modelinformatie kan gezonden worden aan de hand van de QR-code die op het energielabel aangegeven is.

Het label bevat ook de model-ID die kan worden gebruikt om het portaal van het register te raadplegen op https://eprel.ec.europa.eu

WWW.FRANKE.COM
