MODE D'EMPLOI GS1028PS2 Cudy
Accessories(hanging ears*2,Rubber Feet*4,screw*8) Si une pièce est perdue ou endommagée, veuillez contacter votre agent local immédiatement. introduction

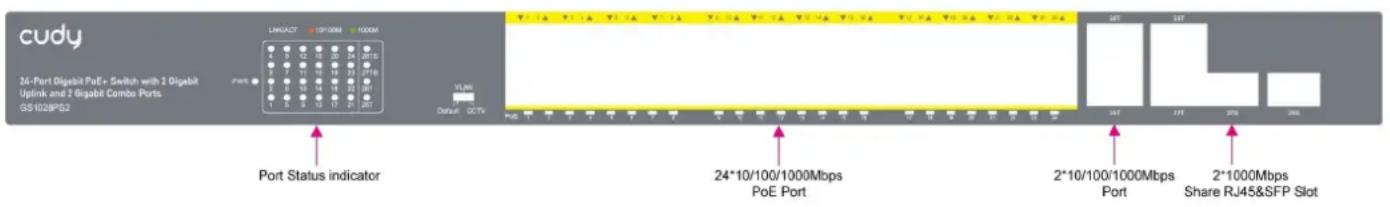

Les commutateurs PoE 24GE (PoE) + 2G Combo + 2GE sont des commutateurs non gérés à liaison montante Gigabit qui vous offrent une mise à niveau haute performance, économique, facile à utiliser, transparente et standard pour booster votre ancien réseau à 10/100 / 1000 Mbps. Augmentez la vitesse de vos connexions réseau au serveur réseau et au réseau fédérateur, en établissant une connexion Gigabit à un serveur ou en mettant en amont un réseau. Ses ports PoE peuvent détecter et alimenter automatiquement ces périphériques alimentés conformes à la norme IEEE 802.3af / at. L'alimentation électrique est transmise avec les données dans un seul câble, ce qui vous permet d'étendre votre réseau là où il n'y a pas de lignes ou de prises électriques, où vous souhaitez réparer des périphériques tels que des points d'accès, des caméras IP ou des téléphones IP, etc. Description du matériel Panneau avant Le panneau avant est composé de ports PoE RJ45 Négociation automatique 10/100 / 1000M à 24 ports, d'un port combiné Gigabit à 2 ports et d'un port RJ45 à 2 ports 10/100/1000. Les indicateurs LED sont également situés sur le panneau.- 2 - Indicateur LED LED Color Function PWR Vert Off: Pas d'alimentation Light: Indique que le commutateur est sous tension LNK/ACT Vert Off: Aucun périphérique n'est connecté au port correspondant Light: Indique que le lien via ce port est avec succès établi à 1000Mbps. Blink: Indique que le commutateur envoie ou envoie activement recevoir des données sur ce port. Orange Off: Aucun périphérique n'est connecté au port correspondant Light: Indique que le lien via ce port est avec succès établi à 10 / 100Mbps. Blink: Indique que le commutateur envoie ou envoie activement recevoir des données sur ce port. PoE Orange Off: Aucun périphérique alimenté PoE (PD) connecté Light: Il y a un PDE PoE connecté pour être un port, qui alimenter avec succès. Blink: Indique une alimentation anormale du port
DIP Switch Le commutateur DIP situé sur le panneau de gauche. Default: le mode d'usine par défaut, peut communication normale entre le port 1 ~ 28. VLAN: Le port 1-24 peut être isolé mais le port 1-24 peut se connecter au port 25 ~ 28 après l'ouverture du VLAN afin d'arrêter l'orage de diffusion afin d'augmenter le taux de transfert de trame. CCTV: Jusqu'à 250 m de distance PoE vous permet d'étendre votre réseau via un câble Ethernet, mais là où vous souhaitez réparer des appareils tels que des caméras IP. Remarque: Après avoir changé le mode, pour que la configuration correspondante prenne effet. Le commutateur doit redémarrer manuellement.

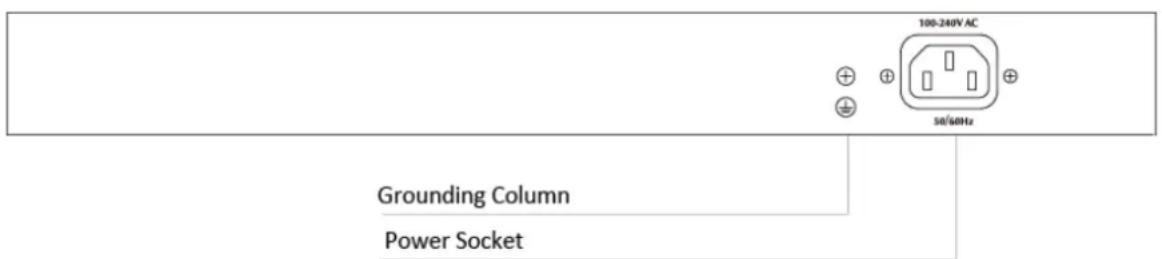

Panneau arrière Le panneau arrière du commutateur 24GE (PoE) + Combo 2G + 2GE PoE indique une prise d'alimentation CA, colonne de mise à la terre.- 3 -
Installation du commutateur
Cette partie explique comment installer votre commutateur Ethernet et y établir des connexions. Suivez les instructions ci-dessous pour éviter toute installation incorrecte pouvant endommager l'appareil et menacer votre sécurité. Avant de nettoyer l'interrupteur, débranchez d'abord la fiche d'alimentation de l'interrupteur. Ne nettoyez pas l’interrupteur avec un chiffon humide ou un liquide; Ne placez pas le commutateur près de l'eau ou de toute zone humide. Empêcher l’eau ou l’humidité de pénétrer dans le châssis du commutateur; Ne placez pas le commutateur sur un boîtier ou un bureau instable. L'interrupteur pourrait être gravement endommagé en cas de chute; Assurez une ventilation adéquate de la salle des équipements et maintenez les orifices de ventilation de l'interrupteur dégagés de tout obstacle. Assurez-vous que la tension de fonctionnement est identique à celle indiquée sur le commutateur; N'ouvrez pas le châssis lorsque le commutateur est en marche ou en présence de risques électriques pour éviter les chocs électriques.

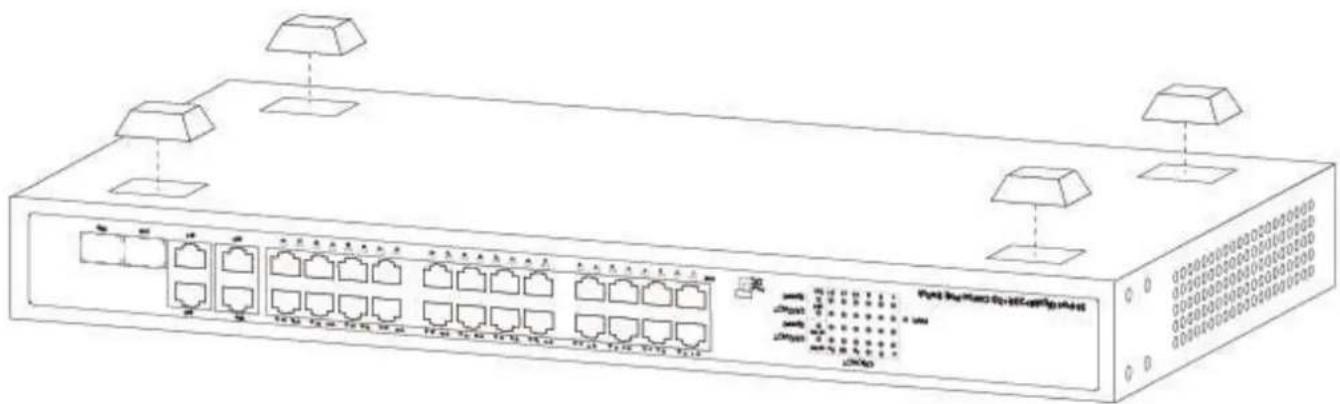

Installation de bureau Installez le commutateur sur un bureau, veuillez fixer les pieds en caoutchouc d’amortissement fournis au bas de chaque coin du commutateur en cas de vibrations externes. Prévoyez un espace suffisant pour la ventilation entre l'appareil et les objets qui l'entourent. Le schéma d'installation est le suivant:

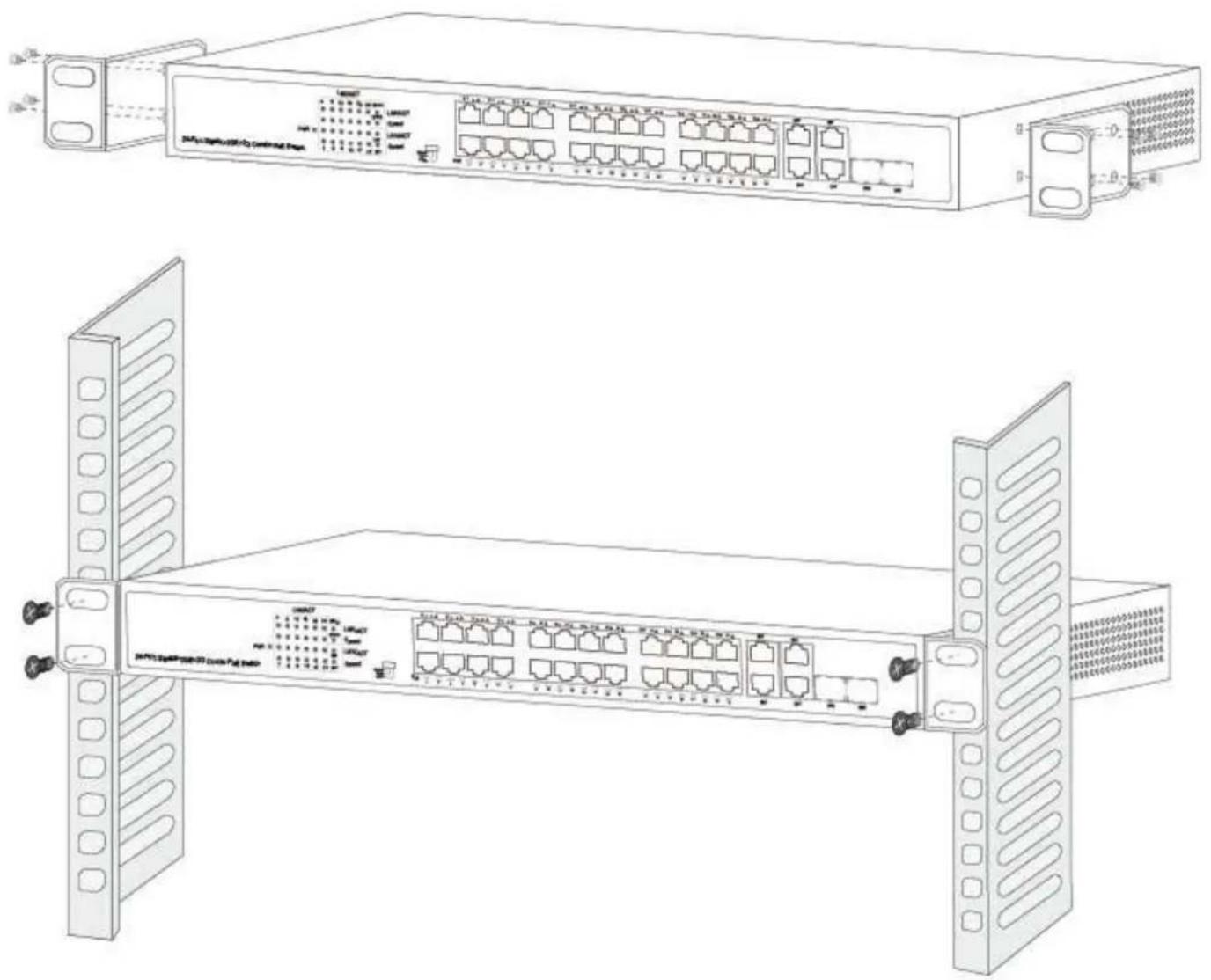

Installation montable sur rack Le commutateur est montable en rack et peut être installé sur un rack d’équipement EIA-19 pouces. Pour ce faire, commencez par installer les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté), fixez-les avec les vis fournies, puis utilisez les vis fournies avec le rack d’équipement pour monter le commutateur sur le rack 19 pouces.- 4 -
Allumer l'interrupteur Branchez le connecteur négatif du cordon d'alimentation fourni dans la prise d'alimentation de l'appareil et le connecteur positif dans une prise de courant. Une fois le périphérique sous tension, il commence le test automatique à la mise sous tension. Le voyant DEL PWR s’allume tout le temps.- 5 - Caractéristiques
