GS1028PS2 - Schalter Cudy - Kostenlose Bedienungsanleitung

Produkttyp	Nicht verwalteter Gigabit-PoE-Switch
Modell	Cudy GS1028PS2
Netzwerkstandards	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at
Ports	24 PoE-Ports RJ45 10/100/1000 Mbit/s, 2 Combo-Gigabit-Ports (RJ45/SFP), 2 RJ45-Ports 10/100/1000 Mbit/s
PoE-Stromversorgung	Ports 1 bis 24, Modus A (1/2(-),3/6(+)), maximale Leistung 32 W pro Port
PoE-Budget	250 W / 370 W / 300 W (je nach Version, optional lüfterlos)
Switch-Kapazität	56 Gbit/s
MAC-Adresstabelle	8K Einträge, automatisches Lernen und Altern
Übertragungsmodus	Store-and-Forward
Abmessungen (B×T×H)	440 × 207 × 44 mm
Stromversorgung	AC 100-240 V, 50/60 Hz
Maximaler Stromverbrauch	370 W (je nach PoE-Budget)
Lüftung	2 Lüfter oder lüfterlose Version (optional)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-40 °C bis 70 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Lagerfeuchtigkeit	5 % bis 90 % (nicht kondensierend)
DIP-Schalter-Modi	Default (Werksmodus), VLAN (Isolation der Ports 1-24 mit Verbindung zu Ports 25-28), CCTV (PoE-Verlängerung bis 250 m)
Installation	Tisch (mit Gummifüßen) oder 19-Zoll-Rack (Montagewinkel inklusive)
Wartung und Reinigung	Vor Reinigung vom Netz trennen; trockenes Tuch verwenden; keine Flüssigkeiten oder feuchte Tücher benutzen
Sicherheit	Gehäuse nicht unter Spannung öffnen; Wasser und Feuchtigkeit vermeiden; ausreichende Belüftung sicherstellen
Packungsinhalt	PoE-Switch, Bedienungsanleitung, Netzkabel

Häufig gestellte Fragen - GS1028PS2 Cudy

Wie hoch ist das gesamte PoE-Budget des Cudy GS1028PS2?

Das gesamte PoE-Budget beträgt je nach Version (mit oder ohne Lüfter) 250 W, 370 W oder 300 W.

Wie viele PoE-Ports hat dieser Switch?

Er verfügt über 24 PoE-Ports RJ45 10/100/1000 Mbit/s sowie 2 Gigabit-Combo-Ports und 2 zusätzliche RJ45-Ports.

Welche Modi hat der DIP-Schalter?

Die Modi sind: Default (normale Kommunikation), VLAN (Isolation der Ports 1-24 zur Reduzierung von Broadcast-Stürmen) und CCTV (PoE-Verlängerung bis 250 m).

Wie installiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten Montagewinkel an den Seiten, schrauben Sie den Switch dann in ein Standard-19-Zoll-EIA-Rack.

Wie hoch ist die maximale Leistung pro PoE-Port?

Jeder PoE-Port kann bis zu 32 W liefern, kompatibel mit den Standards IEEE 802.3af/at.

Ist der GS1028PS2 belüftet?

Es gibt zwei Versionen: mit 2 Lüftern oder lüfterlos (optional). Die lüfterlose Version bietet ein PoE-Budget von 300 W.

Welche Kabel werden für die Verbindungen empfohlen?

Für 10BASE-T: UTP-Kabel Kategorie 3/4/5 (≤100 m); 100BASE-TX: Kategorie 5 (≤100 m); 1000BASE-T: Kategorie 5e (≤100 m).

Wie setze ich den Switch zurück, nachdem ich den DIP-Schalter geändert habe?

Nach dem Ändern des DIP-Modus müssen Sie den Switch manuell neu starten, damit die Konfiguration wirksam wird.

Was tun, wenn ein PoE-Gerät nicht mit Strom versorgt wird?

Überprüfen Sie, ob das Gerät den Normen IEEE 802.3af/at entspricht, ob das Kabel richtig angeschlossen ist und ob das gesamte PoE-Budget nicht überschritten wird. Die PoE-LED blinkt orange bei Störungen.

Wo finde ich die vollständige Anleitung für den GS1028PS2?

Die Anleitung kann kostenlos als PDF auf der Website notice-facile.com in mehreren Sprachen heruntergeladen werden.

BEDIENUNGSANLEITUNG GS1028PS2 Cudy

Überprüfen Sie den folgenden Inhalt Ihres Pakets:

• PoE Switch x 1
• User Guide x 1
  Power Cord x 1

Sollte ein Teil verloren gehen oder beschädigt sein, wenden Sie sich bitte umgehend an Ihren örtlichen Vertreter.

Einführung

Der 24GE (PoE) + 2G Combo + 2GE PoE-Switch ist ein nicht verwalteter Gigabit-Uplink-Switch, der Ihnen ein leistungsstarkes, kostengünstiges, benutzerfreundliches, nahtloses und standardmäßiges Upgrade bietet, um Ihr altes Netzwerk auf 10/100 / zu erhöhen. 1000 Mbit / s. Erhöhen Sie die Geschwindigkeit Ihrer Netzwerkserver- und Backbone-Verbindungen, stellen Sie eine Gigabit-Verbindung zu einem Server her, oder stellen Sie die Verbindung zu einem Netzwerk her.

Seine PoE-Ports können IEEE 802.3af / at-konforme Powered Devices (PD) automatisch erkennen und mit Strom versorgen. Die elektrische Energie wird zusammen mit den Daten in einem einzigen Kabel übertragen, sodass Sie Ihr Netzwerk erweitern können, wenn keine Stromleitungen oder Steckdosen vorhanden sind und Sie Geräte wie APs, IP-Kameras oder IP-Telefone usw. reparieren möchten.

Hardware-Beschreibung

Frontblende

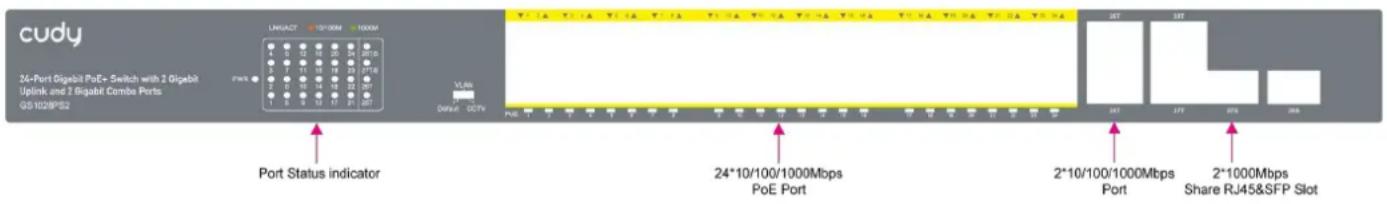

Die Frontplatte besteht aus 24-Port 10/100 / 1000M-RJ45-PoE-Ports mit automatischer Aushandlung,

2-Port-Gigabit-Combo-Port und 2-Port 10/100 / 1000M-RJ45-Port. Die LED-Anzeigen befinden sich ebenfalls auf dem Bedienfeld.

LED Color Function
PWR Grün		Off: Keine StromversorgungLight: Zeigt an, dass der Switch mit Strom versorgt wird
LNK/ACT	Grün	Off: Es ist kein Gerät an den entsprechenden Port angeschlossenLight: Zeigt an, dass die Verbindung über diesen Port erfolgreich ist bei 1000 Mbit / s eingerichtet.Blink: Zeigt an, dass der Switch aktiv sendet oder Empfangen von Daten über diesen Port.
	Orange	Off: Es ist kein Gerät an den entsprechenden Port angeschlossenLight: Zeigt an, dass die Verbindung über diesen Port erfolgreich ist bei 10/100 Mbit / s eingerichtet.Blink: Zeigt an, dass der Switch aktiv sendet oder Empfangen von Daten über diesen Port.
PoE Orange		Off: Es ist kein PoE-fähiges Gerät (PD) angeschlossenLight: Es ist ein PoE-PD als Port angeschlossen, welcher Stromversorgung erfolgreich.Blink: Zeigt an, dass die Stromversorgung des Anschlusses nicht ordnungsgemäß funktioniert

DIP Switch

Der DIP-Schalter befindet sich auf der linken Seite.

Default: Der werkseitige Standardmodus ermöglicht die normale Kommunikation zwischen Port 1 \~ 28.

VLAN: 1-24-Port können voneinander isoliert werden, 1-24-Port können jedoch nach dem Öffnen des VLANs eine Verbindung zu 25 bis 28-Port herstellen, um den Broadcast-Sturm zu stoppen und die Weiterleitungsrate des Frames zu erhöhen.

CCTV: Mit einer PoE-Entfernung von bis zu 250 m können Sie Ihr Netzwerk über ein Ethernet-Kabel erweitern, jedoch dort, wo Sie Geräte wie IP-Kameras reparieren möchten.

Hinweis: Nach dem Ändern des Modus wird die entsprechende Konfiguration wirksam. Der Switch muss manuell neu gestartet werden.

Rückwand

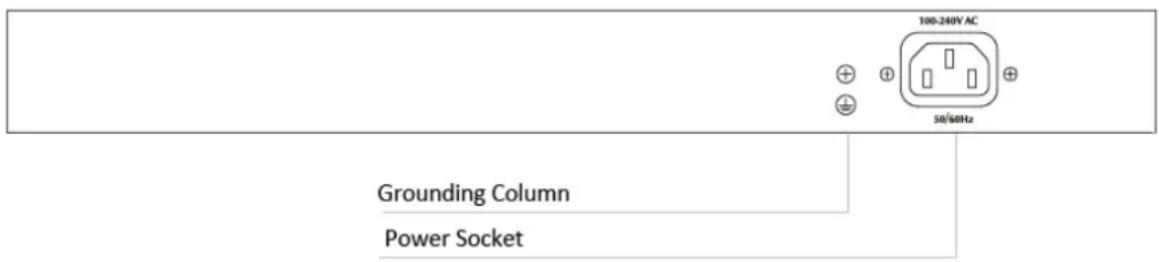

Auf der Rückseite des 24GE (PoE) + 2G Combo + 2GE PoE-Schalters befindet sich eine Steckdose für den Wechselstromeingang, Erdungssäule.

Installation des Switches

In diesem Teil wird beschrieben, wie Sie Ihren Ethernet-Switch installieren und Verbindungen herstellen. Befolgen Sie die folgenden Anweisungen, um eine fehlerhafte Installation zu vermeiden, die zu Geräteschäden und Sicherheitsrisiken führt.

• Ziehen Sie vor dem Reinigen des Schalters zuerst den Netzstecker des Schalters. Reinigen Sie den Schalter nicht mit einem feuchten Tuch oder einer Flüssigkeit.
• Stellen Sie den Schalter nicht in der Nähe von Wasser oder einem feuchten Bereich auf. Verhindern Sie, dass Wasser oder Feuchtigkeit in das Schaltergehäuse eindringt.
• Stellen Sie den Schalter nicht auf ein instabiles Gehäuse oder einen Schreibtisch. Bei einem Sturz kann der Schalter schwer beschädigt werden.
• Sorgen Sie für eine ausreichende Belüftung des Geräteraums und halten Sie die Belüftungsöffnungen des Schalters frei.
• Stellen Sie sicher, dass die Betriebsspannung mit der auf dem Schalter angegebenen übereinstimmt.
• Öffnen Sie das Gehäuse nicht, während der Schalter in Betrieb ist oder wenn Stromschlaggefahr besteht, um Stromschläge zu vermeiden.

Desktop-Installation

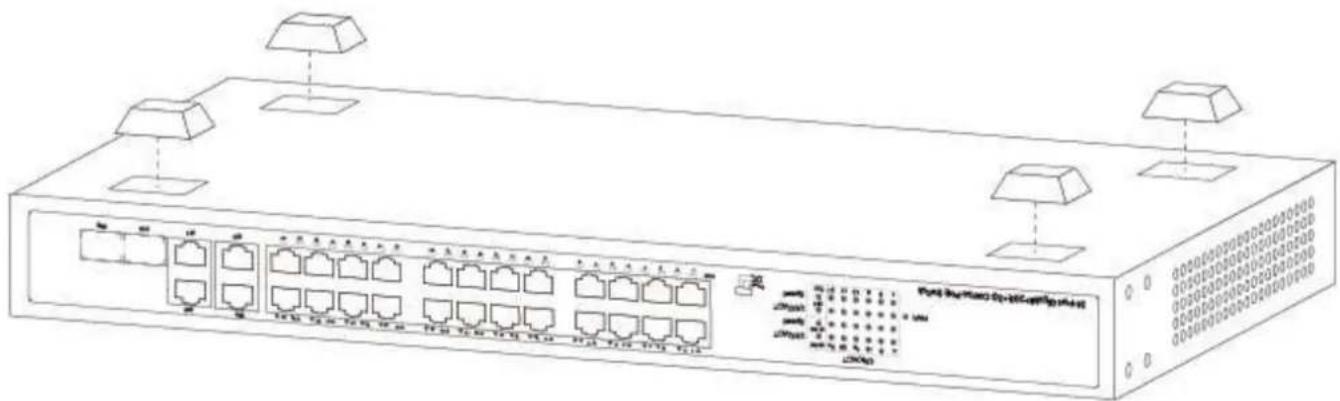

Installieren Sie den Switch auf einem Schreibtisch. Bringen Sie diese Dämpfungsgummifüße an der Unterseite an jeder Ecke des Switch an, falls es zu Vibrationen kommt. Sorgen Sie für ausreichende Belüftung zwischen dem Gerät und den umliegenden Gegenständen. Das Installationsdiagramm sieht wie folgt aus:

Rackeinbaufähige Installation

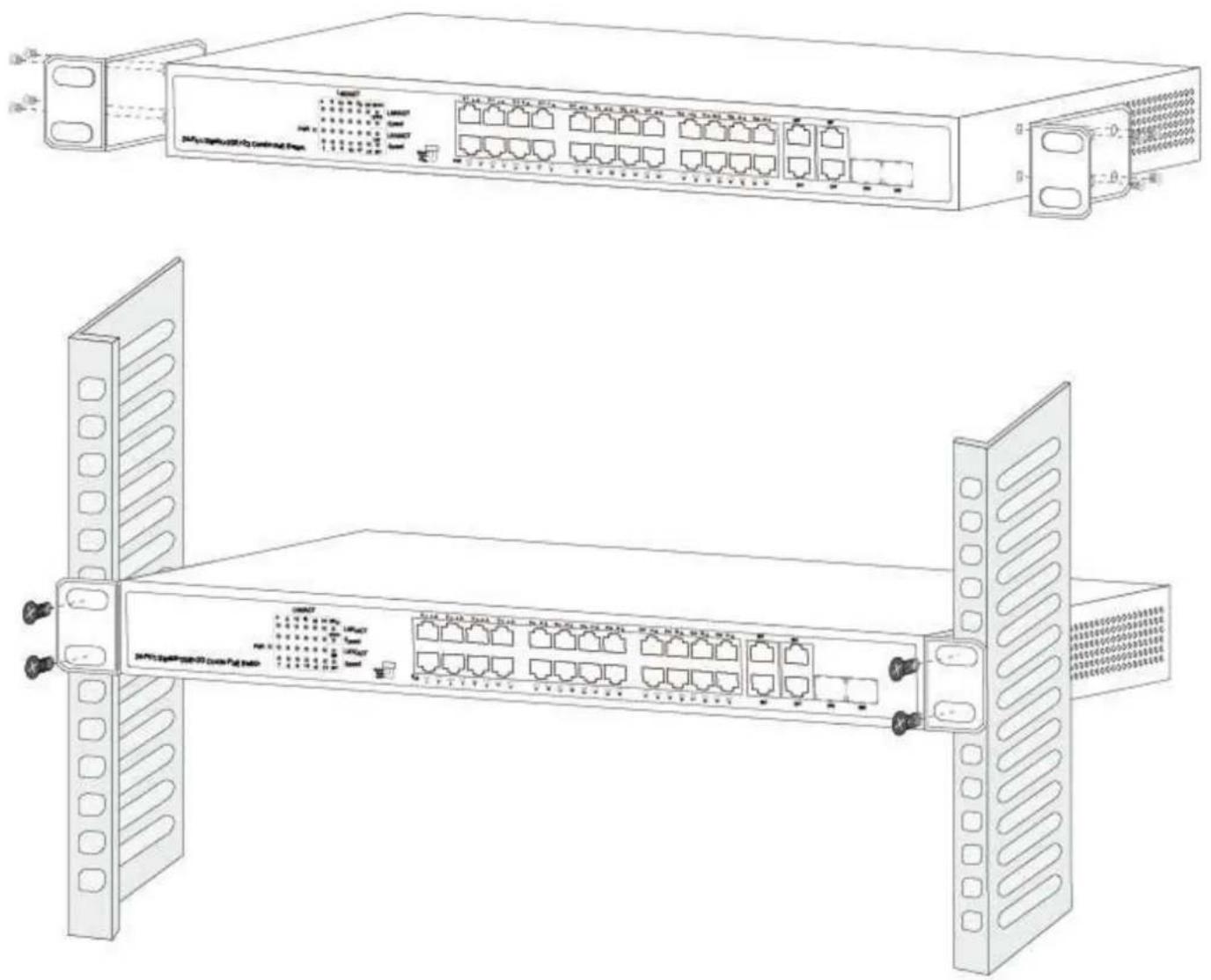

Der Switch kann in ein Rack eingebaut und in ein EIA-19-Zoll-Gerätegestell eingebaut werden. Bringen Sie dazu zunächst die Montagehalterungen an den Seitenwänden des Switches an (eine an jeder Seite), befestigen Sie sie mit den mitgelieferten Schrauben und befestigen Sie den Switch dann mit den mit dem Gerätegestell gelieferten Schrauben am 19-Zoll-Rack.

Schalten Sie den Schalter ein

Stecken Sie den Minuspol des mitgelieferten Netzkabels in die Steckdose des Geräts und den Pluspol in eine Steckdose. Nach dem Einschalten des Geräts beginnt der Selbsttest beim Einschalten. Die PWR-LED-Anzeige leuchtet die ganze Zeit auf.

Spezifikationen

Model	24GE(PoE)+2G Combo+2GE
Standard	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3x, IEEE802.3af, IEEE802.3at
Network Media(Cable)	10BASE-T: UTP category 3,4,5 cable (≤100m)100BASE-TX: UTP category 5 cable (≤100m)1000BASE-T: UTP category 5e cable (≤100m)1000BASE-X: MMF or SMF SFP module
MAC Address Table	8K, Auto-learning, Auto-aging
Transfer mode Store-and-Forward
Frame Forward Rate	10Base-T: 14881pps/Port100Base-TX: 148810pps/Port1000Base-T/X: 1488095pps/Port
Switching Capacity 56Gbps
Dimensions (L*W*H)	440*207*44 mm
Fan 2/Fanless(Optional)
Power Input AC: 100~240V, 50/60Hz
PoE Port Port1~24
PoE Power on RJ45	Mode A 1/2(-),3/6(+)
PoE Power Output 32W(Max)
PoE Power budget	250W/370W/300W Fanless(Optional)
Temperature	Operating Temperature: 0°C ~ 40 °C (32 °F ~104°F)Storage Temperature: -40 °C ~ 70 °C (-40 °F ~158°F)
Humidity	Operating Humidity: 10% ~ 90% non-condensingStorage Humidity: 5% ~ 90% non-condensing

User Guide

24GE(PoE)+2G Combo+2GE PoE Switch

Package Contents
