Tipo di prodotto	Switch PoE non gestito Gigabit
Modello	Cudy GS1028PS2
Standard di rete	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at
Porte	24 porte PoE RJ45 10/100/1000 Mbps, 2 porte combo Gigabit (RJ45/SFP), 2 porte RJ45 10/100/1000 Mbps
Alimentazione PoE	Porte 1 a 24, modalità A (1/2(-),3/6(+)), potenza max 32 W per porta
Budget PoE	250 W / 370 W / 300 W (secondo versione, senza ventola opzionale)
Capacità di commutazione	56 Gbit/s
Tabella indirizzi MAC	8K voci, auto-apprendimento e auto-aging
Modalità di trasferimento	Store-and-Forward
Dimensioni (L×P×A)	440 × 207 × 44 mm
Alimentazione elettrica	CA 100-240 V, 50/60 Hz
Consumo massimo	370 W (secondo budget PoE)
Ventilazione	2 ventole o versione senza ventola (opzionale)
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	-40 °C a 70 °C
Umidità di funzionamento	10 % a 90 % (senza condensa)
Umidità di stoccaggio	5 % a 90 % (senza condensa)
Modalità DIP switch	Default (modalità fabbrica), VLAN (isolamento porte 1-24 con collegamento a porte 25-28), CCTV (estensione PoE fino a 250 m)
Installazione	Scrivania (con piedini in gomma) o rack 19 pollici (supporto di montaggio incluso)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto; non utilizzare liquidi o panni umidi
Sicurezza	Non aprire l'involucro sotto tensione; evitare acqua e umidità; assicurare una ventilazione adeguata
Contenuto della confezione	Switch PoE, guida all'uso, cavo di alimentazione

Domande frequenti - GS1028PS2 Cudy

Qual è il budget PoE totale del Cudy GS1028PS2?

Il budget PoE totale è di 250 W, 370 W o 300 W a seconda della versione (con o senza ventola).

Quante porte PoE ha questo switch?

Dispone di 24 porte PoE RJ45 10/100/1000 Mbps, oltre a 2 porte combo Gigabit e 2 porte RJ45 aggiuntive.

Quali sono le modalità del DIP switch?

Le modalità sono: Default (comunicazione normale), VLAN (isolamento porte 1-24 per ridurre le tempeste di broadcast) e CCTV (estensione PoE fino a 250 m).

Come installare lo switch su un rack?

Fissare i supporti di montaggio forniti sui pannelli laterali, quindi avvitare lo switch su un rack EIA 19 pollici standard.

Qual è la potenza massima per porta PoE?

Ogni porta PoE può fornire fino a 32 W, compatibile con gli standard IEEE 802.3af/at.

Il GS1028PS2 è ventilato?

Esistono due versioni: con 2 ventole o senza ventola (opzionale). La versione senza ventola offre un budget PoE di 300 W.

Quali cavi sono consigliati per le connessioni?

Per 10BASE-T: cavo UTP categoria 3/4/5 (≤100 m); 100BASE-TX: categoria 5 (≤100 m); 1000BASE-T: categoria 5e (≤100 m).

Come resettare lo switch dopo aver cambiato la modalità DIP?

Dopo aver cambiato la modalità DIP, è necessario riavviare manualmente lo switch affinché la configurazione abbia effetto.

Cosa fare se un dispositivo PoE non viene alimentato?

Verificare che il dispositivo sia conforme agli standard IEEE 802.3af/at, che il cavo sia collegato correttamente e che il budget PoE totale non sia superato. Il LED PoE arancione lampeggia in caso di anomalia.

Dove trovare il manuale completo del GS1028PS2?

Il manuale è disponibile per download gratuito in formato PDF sul sito notice-facile.com in diverse lingue.

MANUALE UTENTE GS1028PS2 Cudy

Contenuto della confezione

Controlla i seguenti contenuti del tuo pacchetto:

• PoE Switch x 1
• User Guide x 1
  Power Cord x 1

Se una parte è persa e danneggiata, contattare immediatamente il proprio agente locale.

introduzione

Gli switch 24GE (PoE) + 2G Combo + 2GE PoE sono Switch Unmanaged Gigabit Uplink che ti offre un upgrade ad alte prestazioni, a basso costo, facile da usare, senza interruzioni e standard per aumentare la tua vecchia rete a 10/100 / 1000Mbps. Aumenta la velocità del tuo server di rete e delle connessioni backbone, rendendo necessariamente la connessione Gigabit a un server o l'uplinking di una rete.

Le sue porte PoE possono rilevare e fornire automaticamente alimentazione con i dispositivi Powered Devices (PD) conformi a IEEE 802.3af/. L'energia elettrica viene trasmessa insieme ai dati in un unico cavo che consente di espandere la rete dove non ci sono linee elettriche o prese, dove si desidera riparare dispositivi come AP, telecamere IP o telefoni IP, ecc.

Descrizione dell'hardware

Pannello frontale

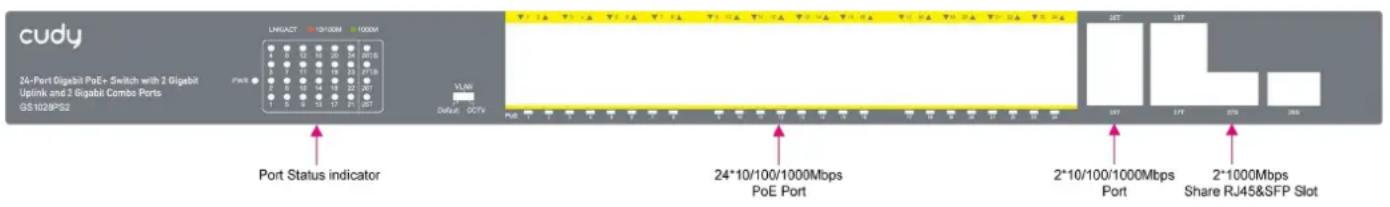

Il pannello anteriore comprende porte PoE RJ45 a negoziazione automatica a 24 porte 10/100 / 1000M, porta combinata Gigabit a 2 porte e porta RJ45 a 2 porte 10/100 / 1000M. Gli indicatori LED si trovano anche sul pannello.

LED Color Function
PWR Verde		Off: Nessun alimentatoreLight: Indica che l'interruttore è alimentato
LNK/ACT	Verde	Off: Nessun dispositivo è collegato alla porta corrispondenteLight: Indica che il collegamento attraverso quella porta è riuscito stabilito a 1000 Mbps.Blink: Indica che lo Switch sta inviando attivamente o ricevere dati su quella porta.
	Arancio	Off: Nessun dispositivo è collegato alla porta corrispondenteLight: Indica che il collegamento attraverso quella porta è riuscito stabilito a 10/100 Mbps.Blink: Indica che lo Switch sta inviando attivamente o ricevere dati su quella porta.
PoE Arancio		Off: Nessun dispositivo alimentato PoE (PD) collegatoLight: C'è un PD PoE collegato come porta, che fornire potenza con successo.Blink: Indica l'alimentazione anormale della porta

DIP Switch

L'interruttore DIP situato sul pannello sinistro.

Default: la modalità predefinita di fabbrica, può normale comunicazione tra la porta 1 \~ 28.

VLAN: La porta 1-24 può essere isolata l'una dall'altra ma la porta 1-24 può connettersi alla porta 25 \~ 28 dopo la VLAN aperta per interrompere la tempesta di trasmissione per aumentare la velocità di inoltro del frame.

CCTV: Fino a 250 m di distanza PoE consente di espandere la rete tramite cavo Ethernet, ma in cui si desidera riparare il dispositivo come le telecamere IP.

Note: Dopo aver cambiato la modalità, per rendere effettiva la configurazione corrispondente. Lo switch deve essere riavviato manualmente.

Pannello posteriore

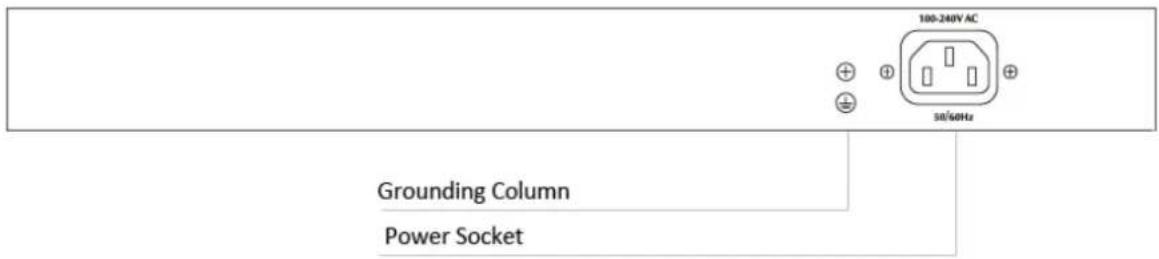

Il pannello posteriore dell'interruttore PoE 24GE (PoE) + 2G Combo + 2GE PoE indica una presa di alimentazione in ingresso CA, Colonna di messa a terra.

Installazione dello switch

Questa parte descrive come installare lo switch Ethernet ed effettuare le connessioni ad esso. Seguire le seguenti istruzioni per evitare l'installazione errata che causa danni al dispositivo e minacce alla sicurezza.

• Prima di pulire l'interruttore, scollegare prima la spina di alimentazione dell'interruttore. Non pulire l'interruttore con un panno o un liquido bagnato;
• Non posizionare l'interruttore vicino all'acqua o ad alcuna zona umida. Evitare che acqua o umidità entrino nel telaio dell'interruttore:
• Non posizionare l'interruttore su una cassa o una scrivania instabili. L'interruttore potrebbe essere danneggiato gravemente in caso di caduta;
• Assicurare un'adeguata ventilazione del locale dell'apparecchiatura e mantenere libere le aperture di ventilazione del sensore;
• Assicurarsi che la tensione operativa sia la stessa indicata sull'interruttore;
• Non aprire il telaio mentre l'interruttore è in funzione o quando sono presenti rischi elettrici per evitare scosse elettriche.

Installazione desktop

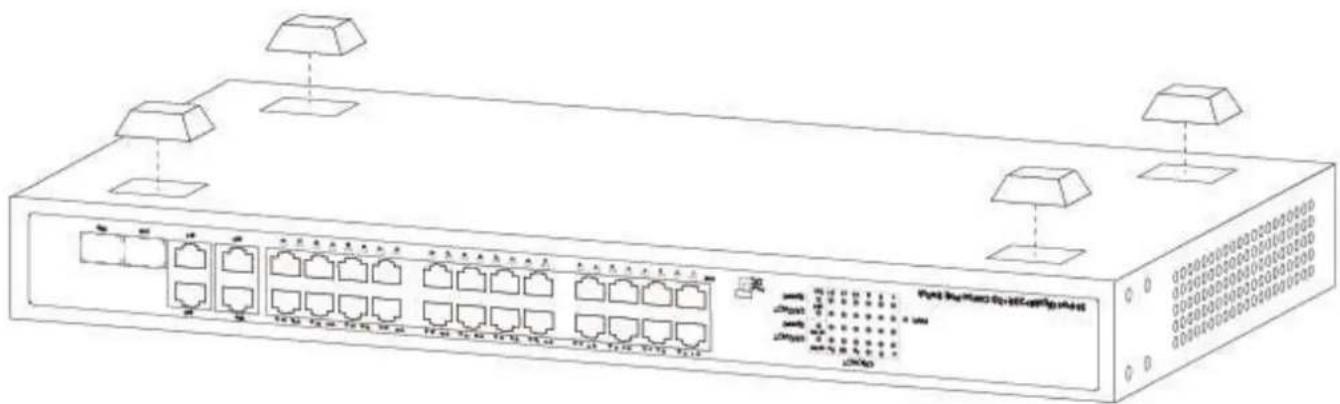

Installare l'interruttore su un desktop, si prega di collegare questi piedini in gomma di imbottitura forniti sul fondo in ogni angolo dello switch in caso di vibrazione esterna. Lasciare uno spazio adeguato per la ventilazione tra il dispositivo e gli oggetti circostanti. Lo schema di installazione è il seguente:

Installazione montabile a rack

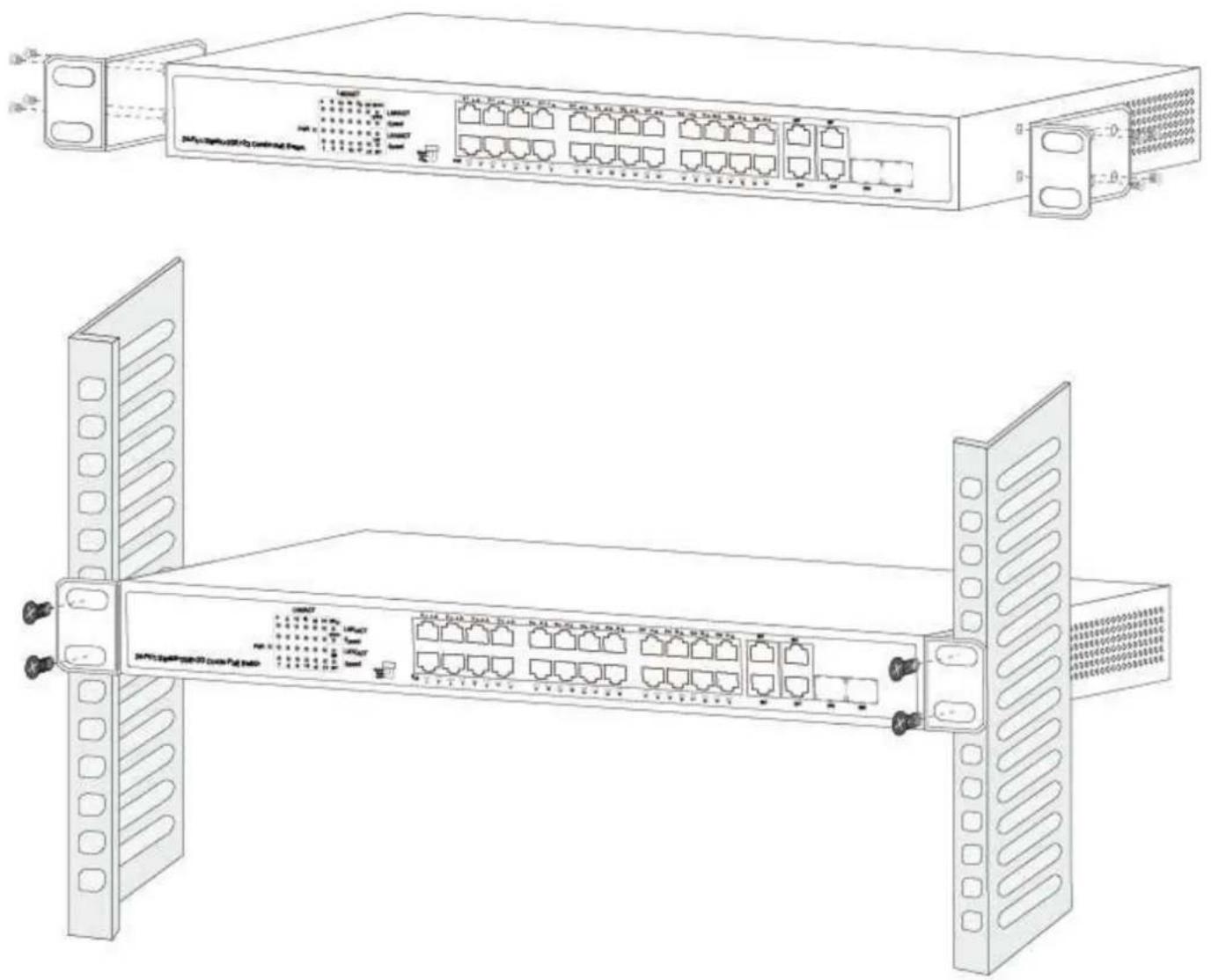

Lo switch è montabile su rack e può essere installato su un rack per apparecchiature EIA-19 pollici. Per fare ciò, per prima cosa, installare le staffe di montaggio sui pannelli laterali dello switch (uno su ciascun lato), fissarli con le viti incluse e quindi utilizzare le viti fornite con il rack per installare l'interruttore sul rack da 19 pollici.

Accendi l'interruttore

Inserire il connettore negativo del cavo di alimentazione in dotazione nella presa di alimentazione del dispositivo e il connettore positive in una presa di corrente. Dopo l'accensione del dispositivo, inizia l'autotest all'accensione. L'indicatore LED PWR si accenderà sempre.

Model	24GE(PoE)+2G Combo+2GE
Standard	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3x, IEEE802.3af, IEEE802.3at
Network Media(Cable)	10BASE-T: UTP category 3,4,5 cable (≤100m)100BASE-TX: UTP category 5 cable (≤100m)1000BASE-T: UTP category 5e cable (≤100m)1000BASE-X: MMF or SMF SFP module
MAC Address Table	8K, Auto-learning, Auto-aging
Transfer mode Store-and-Forward
Frame Forward Rate	10Base-T: 14881pps/Port100Base-TX: 148810pps/Port1000Base-T/X: 1488095pps/Port
Switching Capacity 56Gbps
Dimensions (L*W*H)	440*207*44 mm
Fan 2/Fanless(Optional)
Power Input AC: 100~240V, 50/60Hz
PoE Port Port1~24
PoE Power on RJ45	Mode A 1/2(-),3/6(+)
PoE Power Output 32W(Max)
PoE Power budget	250W/370W/300W Fanless(Optional)
Temperature	Operating Temperature: 0°C ~ 40 °C (32 °F ~104°F)Storage Temperature: -40 °C ~ 70 °C (-40 °F ~158°F)
Humidity	Operating Humidity: 10% ~ 90% non-condensingStorage Humidity: 5% ~ 90% non-condensing
