GS1028PS2 - Interruptor Cudy - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador PoE no gestionado Gigabit
Modelo	Cudy GS1028PS2
Normas de red	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at
Puertos	24 puertos PoE RJ45 10/100/1000 Mbps, 2 puertos combo Gigabit (RJ45/SFP), 2 puertos RJ45 10/100/1000 Mbps
Alimentación PoE	Puertos 1 a 24, modo A (1/2(-),3/6(+)), potencia máxima 32 W por puerto
Presupuesto PoE	250 W / 370 W / 300 W (según versión, sin ventilador opcional)
Capacidad de conmutación	56 Gbit/s
Tabla de direcciones MAC	8K entradas, autoaprendizaje y antienvejecimiento automático
Modo de transferencia	Store-and-Forward
Dimensiones (L×P×A)	440 × 207 × 44 mm
Alimentación eléctrica	AC 100-240 V, 50/60 Hz
Consumo máximo	370 W (según presupuesto PoE)
Ventilación	2 ventiladores o versión sin ventilador (opcional)
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-40 °C a 70 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Humedad de almacenamiento	5 % a 90 % (sin condensación)
Modos del interruptor DIP	Default (modo de fábrica), VLAN (aislamiento de los puertos 1-24 con enlace a los puertos 25-28), CCTV (extensión PoE hasta 250 m)
Instalación	Escritorio (con patas de goma) o rack de 19 pulgadas (soporte de montaje incluido)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco; no usar líquido ni paño húmedo
Seguridad	No abrir la carcasa bajo tensión; evitar el agua y la humedad; asegurar una ventilación adecuada
Contenido del embalaje	Conmutador PoE, guía de uso, cable de alimentación

Preguntas frecuentes - GS1028PS2 Cudy

¿Cuál es el presupuesto PoE total del Cudy GS1028PS2?

El presupuesto PoE total es de 250 W, 370 W o 300 W según la versión (con o sin ventilador).

¿Cuántos puertos PoE tiene este conmutador?

Dispone de 24 puertos PoE RJ45 10/100/1000 Mbps, así como de 2 puertos combo Gigabit y 2 puertos RJ45 adicionales.

¿Cuáles son los modos del interruptor DIP?

Los modos son: Default (comunicación normal), VLAN (aislamiento de los puertos 1-24 para reducir tormentas de difusión) y CCTV (extensión PoE hasta 250 m).

¿Cómo instalar el conmutador en un rack?

Fije los soportes de montaje suministrados en los paneles laterales, luego atornille el conmutador en un rack EIA de 19 pulgadas estándar.

¿Cuál es la potencia máxima por puerto PoE?

Cada puerto PoE puede suministrar hasta 32 W, compatible con los estándares IEEE 802.3af/at.

¿El GS1028PS2 tiene ventilación?

Existen dos versiones: con 2 ventiladores o sin ventilador (opcional). La versión sin ventilador ofrece un presupuesto PoE de 300 W.

¿Qué cables se recomiendan para las conexiones?

Para 10BASE-T: cable UTP categoría 3/4/5 (≤100 m); 100BASE-TX: categoría 5 (≤100 m); 1000BASE-T: categoría 5e (≤100 m).

¿Cómo reiniciar el conmutador después de cambiar el modo DIP?

Después de cambiar el modo DIP, debe reiniciar manualmente el conmutador para que la configuración surta efecto.

¿Qué hacer si un dispositivo PoE no se alimenta?

Verifique que el dispositivo cumple con los estándares IEEE 802.3af/at, que el cable está correctamente conectado y que el presupuesto PoE total no se ha excedido. El indicador PoE naranja parpadea en caso de anomalía.

¿Dónde encontrar el manual completo del GS1028PS2?

El manual está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com en varios idiomas.

MANUAL DE USUARIO GS1028PS2 Cudy

contenidos del paquete

Compruebe los siguientes contenidos de su paquete:

• PoE Switch x 1
• User Guide x 1
  ● Power Cord x 1

Si alguna parte se pierde y se daña, comuníquese con su agente local inmediatamente.

Introducción

El conmutador 24GE (PoE) + 2G Combo + 2GE PoE es un conmutador no administrado de enlace ascendente Gigabit que le brinda una actualización estándar de alto rendimiento, de bajo costo, fácil de usar, sin interrupciones para aumentar su red antigua a 10/100 / 1000Mbps. Aumente la velocidad de su servidor de red y las conexiones de red troncal, haciendo que la conexión Gigabit a un servidor o el enlace ascendente de una red necesariamente.

Sus puertos PoE pueden detectar y suministrar energía automáticamente con los dispositivos que cumplen con la norma IEEE 802.3af / at Powered Devices (PD). La energía eléctrica se transmite junto con los datos en un solo cable, lo que le permite expandir su red donde no hay líneas o tomas de corriente, donde desea reparar dispositivos como AP, cámaras IP o teléfonos IP, etc.

Descripción del hardware

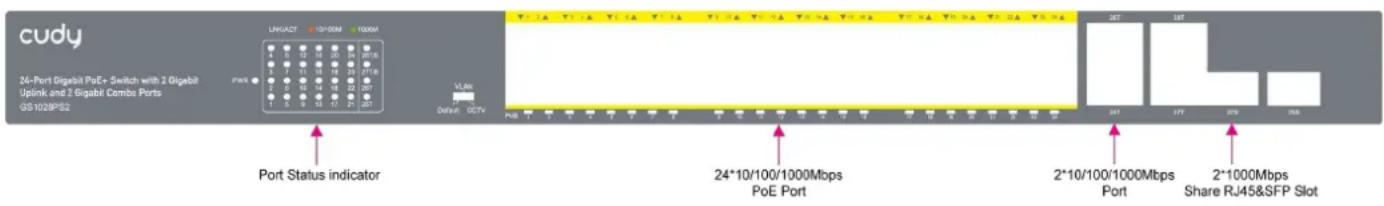

Panel frontal

El panel frontal consta de puertos PoE RJ45 de autonegociación de 10/100 / 1000M de 24 puertos, puerto combo Gigabit de 2 puertos y puerto RJ45 de 10/100 / 1000M de 2 puertos. Los indicadores LED también se encuentran en el panel.

LED Color Function
PWR Verde		Off: Sin fuente de alimentaciónLight: Indica que el interruptor tiene poder
LNK/ACT	Verde	Off: Ningún dispositivo está conectado al puerto correspondiente.Light: Indica que el enlace a través de ese puerto es exitoso. establecido a 1000Mbps.Blink: Indica que el Switch está enviando activamente o recibiendo datos a través de ese puerto.
	Naranja	Off: Ningún dispositivo está conectado al puerto correspondiente.Light: Indica que el enlace a través de ese puerto es exitoso. Establecido a 10 / 100Mbps.Blink: Indica que el Switch está enviando activamente o recibiendo datos a través de ese puerto.
PoE Naranja		Off: No hay dispositivo PoE alimentado (PD) conectadoLight: Hay un PoE PD conectado para ser puerto, que fuente de alimentación con éxito.Blink: Indica la fuente de alimentación anormal del puerto

DIP Switch

El interruptor DIP ubicado en el panel izquierdo.

Default: el modo predeterminado de fábrica, puede la comunicación normal entre el puerto 1 \~ 28.

VLAN: 1-24 puertos se pueden aislar entre sí, pero 1-24 puertos pueden conectarse a 25 \~ 28 puertos después de abrir VLAN para detener la tormenta de difusión para aumentar la velocidad de reenvío de tramas.

CCTV: La distancia de hasta 250 m PoE le permite ampliar su red a través del cable Ethernet, pero donde desea reparar dispositivos como cámaras IP.

Nota: Después de cambiar el modo, para que la configuración correspondiente tenga efecto. El interruptor debe reiniciarse manualmente.

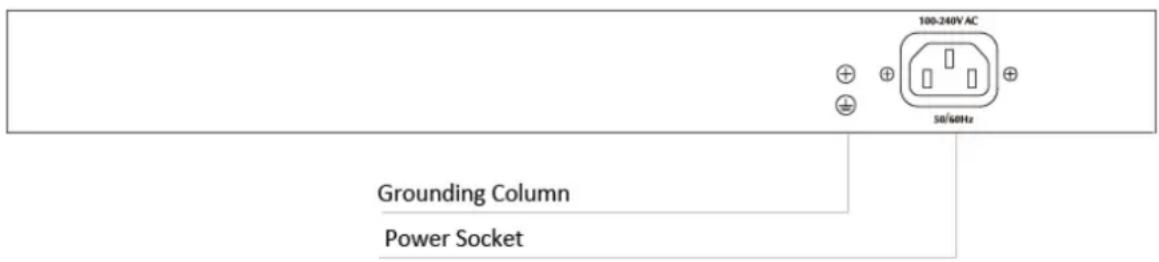

Panel trasero

El panel posterior del interruptor 24GE (PoE) + 2G Combo + 2GE PoE indica una toma de alimentación de CA, columna de conexión a tierra.

Instalación del interruptor

Esta parte describe cómo instalar su Switch Ethernet y hacer conexiones a él. Siga las siguientes instrucciones para evitar una instalación incorrecta que cause daños al dispositivo y una amenaza para la seguridad.

• Antes de limpiar el interruptor, primero desenchufe el cable de alimentación del interruptor. No limpie el interruptor con un paño húmedo o líquido;
• No coloque el interruptor cerca del agua o de cualquier área húmeda. Evite que el agua o la humedad entren en el chasis del interruptor:
• No coloque el interruptor en una caja o escritorio inestable. El interruptor podría dañarse severamente en caso de una caída;
• Asegure una ventilación adecuada de la sala de equipos y mantenga las rejillas de ventilación del interruptor libres de obstrucciones:
• Asegúrese de que la tensión de funcionamiento sea la misma que se indica en el interruptor;
• No abra el chasis mientras el interruptor esté en funcionamiento o cuando haya riesgos eléctricos para evitar descargas eléctricas.

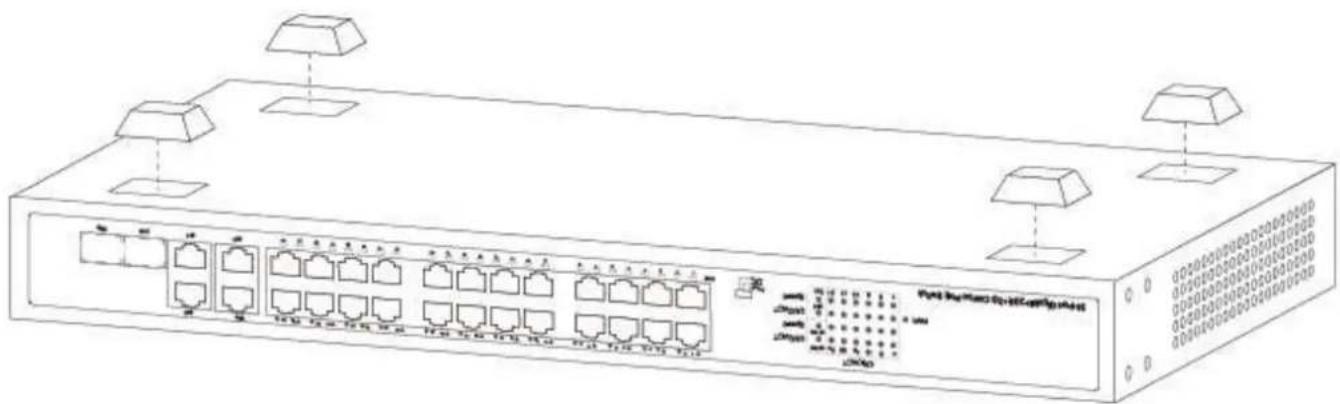

Instalación de escritorio

Instale el Interruptor en una computadora de escritorio, coloque estos pies de goma amortiguadores provistos en la parte inferior en cada esquina del Interruptor en caso de vibración externa. Deje un espacio adecuado para la ventilación entre el dispositivo y los objetos que lo rodean. El diagrama de instalación es el siguiente:

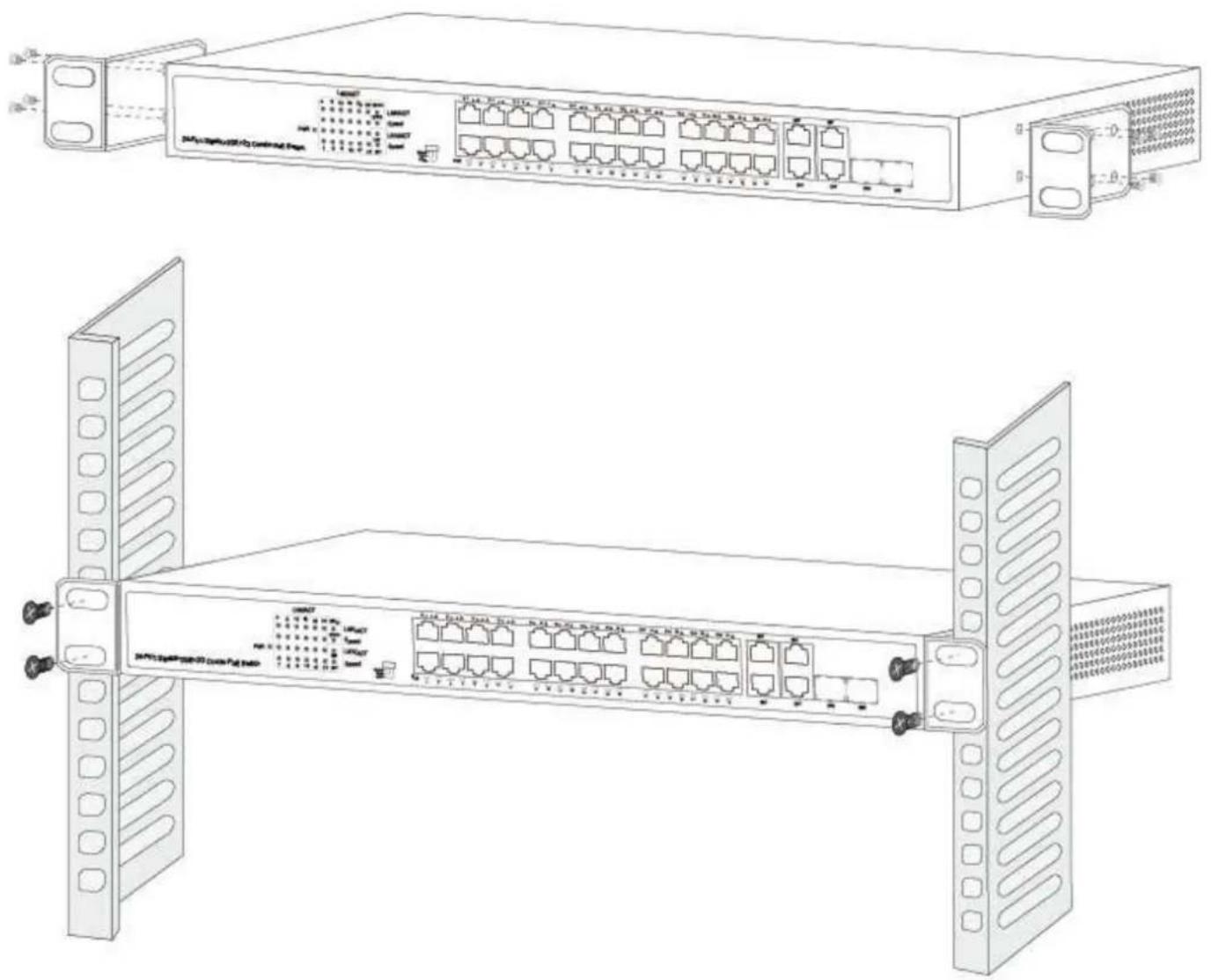

El interruptor se puede montar en bastidor y se puede instalar en un bastidor para equipo EIA-19 pulgadas. Para hacer esto, primero, instale los soportes de montaje en los paneles laterales del interruptor (uno en cada lado), fijelos con los tornillos incluidos y luego use los tornillos provistos con el soporte para equipo para montar el interruptor en el soporte de 19 pulgadas.

Enchufe el conector negativo del cable de alimentación provisto en la toma de corriente del dispositivo, y el conector positive en una toma de corriente. Una vez que se enciende el dispositivo, comienza la autoprueba de encendido. El indicador LED PWR se encenderá todo el tiempo.

Presupuesto

Model	24GE(PoE)+2G Combo+2GE
Standard	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3x, IEEE802.3af, IEEE802.3at
Network Media(Cable)	10BASE-T: UTP category 3,4,5 cable (≤100m)100BASE-TX: UTP category 5 cable (≤100m)1000BASE-T: UTP category 5e cable (≤100m)1000BASE-X: MMF or SMF SFP module
MAC Address Table	8K, Auto-learning, Auto-aging
Transfer mode Store-and-Forward
Frame Forward Rate	10Base-T: 14881pps/Port100Base-TX: 148810pps/Port1000Base-T/X: 1488095pps/Port
Switching Capacity 56Gbps
Dimensions (L*W*H)	440*207*44 mm
Fan 2/Fanless(Optional)
Power Input AC: 100~240V, 50/60Hz
PoE Port Port1~24
PoE Power on RJ45	Mode A 1/2(-),3/6(+)
PoE Power Output 32W(Max)
PoE Power budget	250W/370W/300W Fanless(Optional)
Temperature	Operating Temperature: 0°C ~ 40 °C (32 °F ~104°F)Storage Temperature: -40 °C ~ 70 °C (-40 °F ~158°F)
Humidity	Operating Humidity: 10% ~ 90% non-condensingStorage Humidity: 5% ~ 90% non-condensing
