FS1010P - Commutateur Cudy - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur PoE
Marque	Cudy
Modele	FS1010P
Dimensions	200 x 120 x 30 mm (approx.)
Poids	0.5 kg (approx.)
Alimentation	Adaptateur secteur DC 48-52V
Nombre de ports	10 ports Ethernet, 8 ports PoE
Debit	10/100/1000 Mbps
Puissance PoE totale	56 W
Normes PoE	IEEE 802.3af/at
Fonctions principales	VLAN (isolation des ports), Extend (250 m, 10 Mbps), PoE Watchdog
Entretien et nettoyage	Debrancher avant nettoyage, utiliser un chiffon doux et sec
Securite	Utiliser dans un endroit sec, bien ventile, eviter l'humidite
Pieces detachees et reparabilite	Aucune piece remplacable par l'utilisateur. En cas de panne, contacter le service client
Informations generales	Commutateur reseau PoE non gere, ideal pour les cameras IP et points d'acces

FOIRE AUX QUESTIONS - FS1010P Cudy

Comment activer la fonction VLAN sur le FS1010P ?

Pour activer le VLAN, basculez l'interrupteur physique VLAN sur ON. Les ports isoles (ex. ports 1-4) ne communiqueront qu'avec le port uplink (port 10).

Que faire si un peripherique PoE ne s'alimente pas ?

Verifiez que le commutateur est sous tension et que le peripherique est compatible IEEE 802.3af/at. Assurez-vous que le budget PoE total n'est pas depasse (max 56 W). Testez avec un autre port PoE.

Comment reinitialiser le commutateur ?

Le Cudy FS1010P ne dispose pas de bouton de reinitialisation. Debranchez l'alimentation pendant 10 secondes puis rebranchez-la. Les parametres reviennent a la configuration par defaut.

Quelle est la signification du mode Extend ?

Le mode Extend permet d'atteindre une distance de transmission jusqu'a 250 m sur les ports configures, mais le debit est limite a 10 Mbps. Activez l'interrupteur Extend sur ON pour les ports desires.

Comment nettoyer le commutateur ?

Debranchez l'alimentation. Utilisez un chiffon doux et sec pour enlever la poussiere. N'utilisez pas de produits chimiques ou de liquides. Evitez d'humidifier les prises.

Est-ce que tous les ports supportent le PoE ?

Non, seuls les ports 1 a 8 sont compatibles PoE (IEEE 802.3af/at). Les ports 9 et 10 sont des ports uplink non-PoE (10/100/1000 Mbps).

Quelle est la puissance maximale par port PoE ?

Chaque port PoE peut fournir jusqu'a 30 W (802.3at). La puissance totale du commutateur est de 56 W, repartie dynamiquement entre les ports actifs.

Comment installer le commutateur ?

Placez le commutateur sur une surface plane et ventilee. Branchez l'adaptateur secteur. Connectez vos peripheriques PoE aux ports 1-8, et le cable montant (switch ou routeur) au port 9 ou 10.

Que faire si le voyant d'alimentation ne s'allume pas ?

Verifiez la prise electrique et l'adaptateur secteur. Si le voyant reste eteint, l'adaptateur est peut-etre defectueux. Contactez le service client Cudy pour un remplacement.

Ce commutateur est-il compatible avec les cameras IP ?

Oui, le FS1010P est conçu pour les cameras IP PoE, les points d'acces, et autres peripheriques compatibles 802.3af/at. Il est souvent utilise dans les systemes de surveillance.

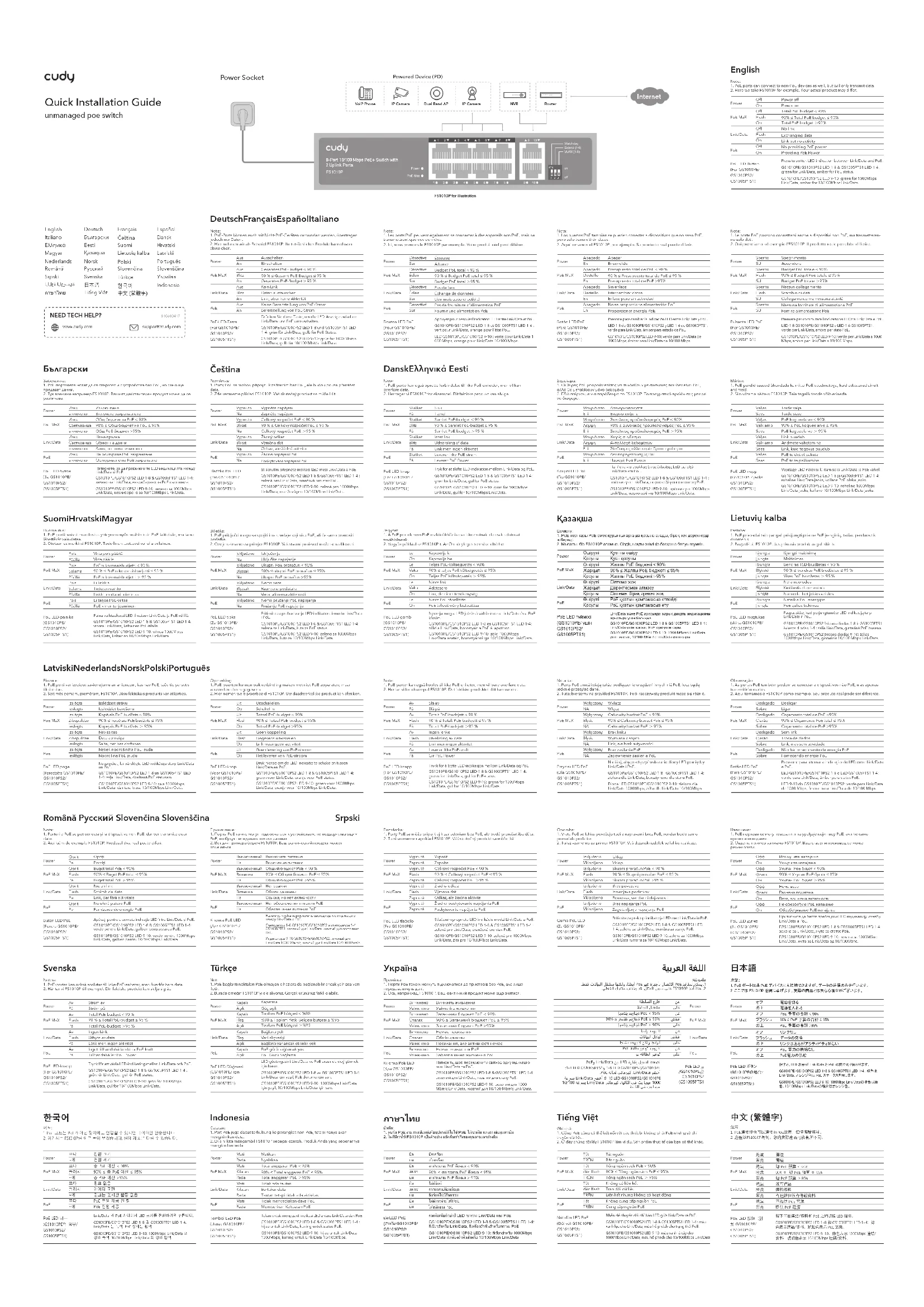

MODE D'EMPLOI FS1010P Cudy

Note:

1. Les ports PoE peuvent également se connecter à des appareils non PoE, mais ne transmettront que des données.

2. Ici, nous prenons le FS1010P par exemple. Votre produit réel peut différer.

Power	Désactivité	Éteindre
	Sur	Allumer
PoE MaX	Désactivité	Déprébit PoETotal < 90 %
	Éclair	90 % à Budget PoETotal > 95 %
	Sur	Budget PoETotal > 95 %
Link/Data	Désactivité	Pas de lien
	Écêter	Échange de données
	Sur	Lien mais aucune activité
PoE	Désactivité	Pas de fourniture d'alimentation PoET
	Sur	Fournir une alimentation PoET
Bouton LED PoE(Pour GS1010P/E, GS1010P/S2, GS100SPS/T51)		Appuyez pour bescaler l'indication LED entre Link/Data et PoE, GS1010P/E/GS1010P/S2 LED 1-8 et GS100SPS/T51 LED 1-4 ; vert pour Link/Data, orange pour f/tat Pot.
		LED GS1010P/E/GS1010P/S2 9-10 : verte pour Link/Data 1 000 Mbps, orange pour Link/Data 10/100 Mbps.

VLAN: Désactivé par défaut. Switch ON pour que les ports de liaison descendante spécifiés soient isolés les uns des autres et ne transmettent des données qu'avec les autres ports.

Extend: désactivé par défaut. Switch ON pour permettre aux ports spécifiés d'atteindre une distance de transmission maximale de 250 mètres, avec une vitesse plafonnée à 10 Mbps.

Watchdog: désactivé par défaut. Switch ON pour activer la fonction PoE Watchdog.

Cudy par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2015/863/UE et 2011/65/UE. La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.cudy.com/ce
