GS 4 BE - Commutateur BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur 4 prises, 230V, 16A, 3680W max
Utilisation	Idéal pour la connexion de plusieurs appareils électriques dans un espace réduit
Maintenance et réparation	Vérifier régulièrement l'état des prises et des câbles, ne pas utiliser si endommagé
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité européennes
Informations générales	Garantie de 3 ans, design compact et pratique pour une utilisation domestique ou professionnelle

FOIRE AUX QUESTIONS - GS 4 BE BRENNENSTUHL

Comment réinitialiser le commutateur BRENNENSTUHL GS 4 BE ?

Pour réinitialiser le commutateur, débranchez-le de la prise électrique pendant 10 secondes, puis rebranchez-le.

Que faire si le commutateur ne s'allume pas ?

Vérifiez si le commutateur est correctement branché et si la prise électrique fonctionne. Testez avec un autre appareil si nécessaire.

Le commutateur fait un bruit étrange, que dois-je faire ?

Débranchez immédiatement le commutateur et contactez le service client. Ne l'utilisez pas si vous entendez des bruits anormaux.

Comment savoir si le commutateur est surchargé ?

Un indicateur lumineux rouge s'allume si le commutateur est surchargé. Débranchez certains appareils pour réduire la charge.

Le commutateur ne fonctionne pas avec certains appareils, pourquoi ?

Assurez-vous que la puissance totale des appareils branchés ne dépasse pas la capacité maximale du commutateur, qui est de 3680 W.

Puis-je utiliser le commutateur à l'extérieur ?

Le commutateur BRENNENSTUHL GS 4 BE est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur.

Comment nettoyer le commutateur ?

Débranchez le commutateur avant de le nettoyer. Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits chimiques agressifs.

Où puis-je trouver la garantie du produit ?

La garantie est généralement incluse dans le manuel d'utilisation. Vous pouvez aussi la consulter sur le site web de BRENNENSTUHL.

MODE D'EMPLOI GS 4 BE BRENNENSTUHL

Prise électrique de jardin avec piquet Notice d'utilisation

NL

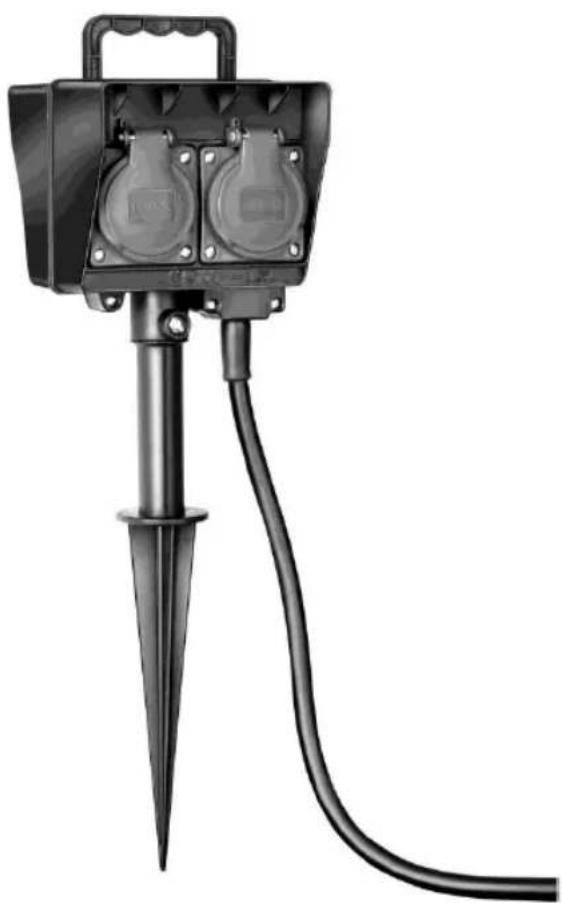

Prise électrique de jardin avec piquet

FR

Notice d'utilisation

Lisez et conservez cette notice d'utilisation.

Respectez et suivez les consignes de sécurité.

CE

Prise électrique de jardin avec piquet

Sommaire Page

1 Introduction....5
2 Étendue de la livraison .... 5
3 Utilisation conforme aux prescriptions 5
4 Consignes de sécurité....5
5 Données techniques....7
6 Vue générale de l'appareil 8
7 Manipulation et montage....8
7.1 Mise en service....9
8 Nettoyage 9
9 Liste d'erreurs 9
10 Adresse.... 10
11 Certificat de conformité.... 10

Notice d'utilisation 4

1 Introduction

Cette notice d'utilisation doit être lue entièrement et avec minutie.

Elle fait partie du nouveau produit que vous venez d'acquérir et elle contient des remarques importantes sur le fonctionnement et la manipulation. Lors de l'utilisation de ce produit, il faut toujours respecter les consignes de sécurité. Si vous aviez des questions concernant l'utilisation de la prise électrique de jardin avec piquet, veuillez contacter votre revendeur ou notre service après-vente. La notice d'utilisation doit être conservée et, le cas échéant, être transmise à autrui.

2 Étendue de la livraison

Immédiatement après le déballage, il faut contrôler l'étendue de la livraison de votre prise électrique de jardin avec piquet pour vérifier si vous avez la totalité des éléments. De plus, il faut veiller à ce que l'état de la prise électrique de jardin avec piquet soit correct.

1 prise électrique de jardin

1 piquet

1 notice d'utilisation

3 Utilisation conforme aux prescriptions

La prise électrique de jardin avec piquet est conçue pour une installation en extérieur, cependant elle ne convient pas à une utilisation sur des chantiers ou pour d'autres fonctionnements en conditions rudes. Elle peut être installée en quelques opérations dans le sol. Toute autre manipulation que celle indiquée dans cette notice d'utilisation est strictement interdite et endommage le produit. De plus, il faut s'attendre à des risques, c'est-à-dire qu'une électrocution, un court-circuit, un incendie etc. peuvent être la conséquence d'une utilisation détournée.

4 Consignes de sécurité

IMPORTANT : Veuillez respecter les consignes suivantes afin d'éviter les blessures ou les dommages matériels.

Environnement de fonctionnement : La prise électrique de jardin avec piquet est protégée contre l'humidité et les projections d'eau. Cependant, tenez compte que le produit n'est pas étanche et, par conséquent, il est interdit de le faire fonctionner dans l'eau ou à proximité d'eau courante.

⚠️ DANGER : En cas de non-respect, il y a danger de mort par électrocution.

En cas de dommages causés par le non-respect de cette notice d'utilisation, particulièrement des consignes de sécurité et de la manipulation, la garantie devient caduque.

Il en va de même pour les dommages collatéraux : aucune responsabilité n'est prise en charge.

La notice d'utilisation doit être conservée et, le cas échéant, être transmise à autrui.

Notice d'utilisation 5

Prise électrique de jardin avec piquet

Les mots de signalisation et symboles utilisés dans cette notice d'utilisation ont la signification suivante :

Symbole		Mot de signalisation/Explication	Symbole	Mot de signalisation/Explication
		DANGER :Risque important de blessure des personnes ou danger de mort en cas de non-respect		IMPORTANT :Ce que vous devez prendre en compte
		AVERTISSEMENT :Risque moyen de blessure de personnes en cas de non-respect		REMARQUE :Explications plus précises
		ATTENTION :Faible risque de blessure de personnes, risques de dommages matériels ou dommages sur le produit		ASTUCE :Astuces utiles

• N'installez pas la prise électrique de jardin avec piquet dans des environnements développant de la chaleur, c'est-à-dire pas d'exposition aux rayons directs du soleil, ne pas faire fonctionner en la recouvrant.
• La prise électrique de jardin avec piquet doit uniquement être branchée sur une prise protégée.
• En cas de défauts, la prise électrique de jardin avec piquet ne doit pas être mise en service. Il est strictement interdit de continuer à utiliser le câble en caoutchouc si son isolation est endommagée. Il doit être remplacé par un câble certifié et une prise ayant les mêmes caractéristiques.
• Il faut s'assurer que la prise électrique de jardin avec piquet est positionnée verticalement dans un sol bien ferme (Le piquet doit être enfoncé suffisamment profondément dans le sol ferme).

- La prise électrique de jardin avec piquet ne peut être utilisée que dans des secteurs où il ne peut se produire aucune accumulation d'eau. La prise électrique de jardin avec piquet doit être installée exclusivement à une distance minimum de 0,5 m d'étangs, ruisseaux, etc. afin d'éviter un contact des parties conductrices d'électricité avec l'eau.

- Avant de déplacer la prise électrique de jardin avec piquet, il faut la débrancher du secteur. De plus, il faut également débrancher tous les consommateurs qui y sont branchés.

- S'il fallait déplacer la prise électrique de jardin avec piquet, avant la nouvelle remise en marche, il faut s'assurer que de l'eau ne s'est pas introduite dans la prise.

- Les prises électriques ne peuvent être ouvertes que par un spécialiste. De telles interventions sont synonymes de danger de mort par électrocution.

Notice d'utilisation 6

Prise électrique de jardin avec piquet

• Si la prise électrique de jardin avec piquet tombait, même à faible hauteur, il faut alors contrôler si elle n'a pas de défauts visibles. Avant de mettre de nouveau le produit en marche, il faut consulter un spécialiste et faire contrôler la prise électrique de jardin avec piquet par celui-ci.
• Ne jamais laisser les enfants sans surveillance à proximité de la prise électrique de jardin avec piquet. Les enfants sous-estiment les risques des appareils électriques.
• En cas d'orages, il faut immédiatement débrancher la prise électrique de jardin avec piquet du secteur car celle-ci pourrait causer des dommages sur le réseau électrique.
• Il faut veiller à ce que le câble d'alimentation ne fasse pas trébucher.
• La prise électrique de jardin avec piquet contient de petites pièces qui doivent être entretenues par l'utilisateur.
• On ne peut obtenir un fonctionnement protégé contre les projections d'eau avec une prise que si la prise est étalement protégée contre les projections d'eau (IP 44).
• La prise électrique de jardin avec piquet ne peut être branchée qu'à une prise électrique sécurisée avec un disjoncteur à courant de défaut d'un courant maximum de déclenchement de 30 mA.
• En cas de rallonge, veuillez n'utiliser qu'un câble de rallonge homologué pour l'extérieur avec une prise de catégorie de protection IP 44. Ceci diminue le risque d'électrocution.
• Ne pas brancher les prises les unes après les autres.
• Si deux, trois ou plusieurs prises étaient utilisées en même temps, le courant nominal ne doit pas dépasser 16 A.

5 Données techniques

Appareils

GS 4 BE/1 15444 4

GS 4 BE/1 15445 4

Catégorie de protection :	IP 44 (protégée contre les projections d'eau)
Tension nominale :	250 V ~ 50 Hz
Courant nominal :	16 A
Puissance maximum :	3680 W
Câble :	Câble en caoutchouc H07RN-F 3G1,5Longueur : 1,4 m / 10 m

Notice d'utilisation 7

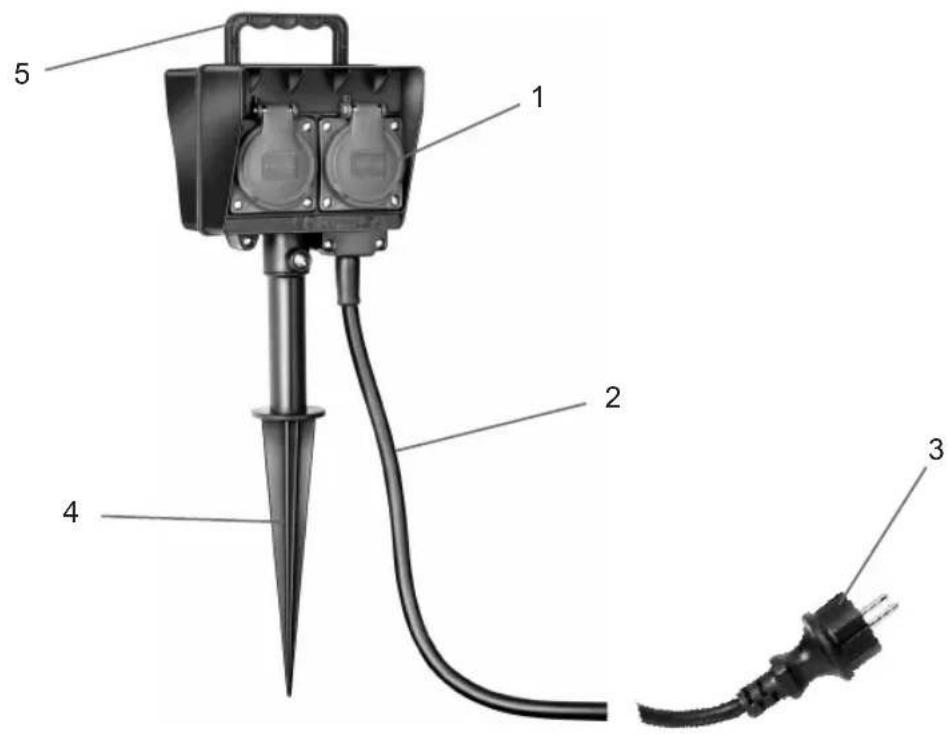

6 Vue générale de l'appareil

Veuillez trouver ci-après une vue générale des éléments de commande et d'affichage du produit ainsi qu'une courte description de fonctionnement.

Pos.	Désignation	Fonction
1	4 prises électriques avec capuchon	Pour brancher les consommateurs
2	Câble d'alimentation	Alimentation électrique
3	Prise (IP 44)	Branchement sur une prise électrique protégée (IP44)
4	Piquet	Montage dans le sol
5	Poignée	Pour retirer du sol

7 Manipulation et montage

Dans ce chapitre, nous expliquons les fonctions principales de la prise électrique de jardin avec piquet.

Veuillez lire minutieusement ce chapitre pour que vous puissiez comprendre et utiliser toutes les fonctions.

IMPORTANT : Veuillez respecter les remarques suivantes, particulièrement les consignes écurité pour éviter les erreurs de manipulation et les possibles défauts.

En cas de problèmes, veuillez rechercher dans la liste d'erreurs (Chapitre 9) ou contactez notre service après-vente (Contact, cf. chapitre 10).

Notice d'utilisation 8

7.1 Mise en service

Étape	Description
1	Pour les modèles GS 4 BE 1 15444 4 et 1 15445 4, le piquet est séparé et doit être vissé sur la prise du jardin avant l’utilisation.
2	Fixer la prise électrique de jardin avec piquet en plantant le piquet verticalement dans le sol. AVERTISSEMENT : Il faut respecter les consignes de sécurité, particulièrement celles concernant le lieu d’implantation.
3	Retirer la prise électrique de jardin avec piquet. AVERTISSEMENT : Avant de retirer la prise électrique de jardin avec piquet du sol, il faut la débrancher du secteur. De plus, il faut que tous les consommateurs soient également débranchés.La prise électrique de jardin avec piquet doit être retirée du sol uniquement par la poignée.

8 Nettoyage

Avant le nettoyage, débrancher la prise électrique. Pour des raisons de sécurité électrique, il faut nettoyer le produit avec un chiffon sec ou humide. N'utilisez aucun détergent agressif ou produit chimique (solvants, essence etc.) et aucune éponge rugueuse. Ne jamais plonger la prise électrique de jardin avec piquet dans l'eau.

9 Liste d'erreurs

Erreur	Cause(s) possible(s)	Remède
La prise électrique de jardin ne fonctionne plus	- Le réseau n’a pas de tension	- Contrôler la tension du réseau
La prise électrique de jardin ne fonctionne plus	- Câble d’alimentation/ prise défectueux- Câblage interne défectueux	- Contrôler le câble d’alimentation- Contrôler si le boîtier présente des défauts extérieurs

IMPORTANT : Toutes les autres réparations ne pourront être effectuées que par un spécialiste.

Notice d'utilisation 9

Prise électrique de jardin avec piquet

10 Adresse

H. Brennenstuhl S.A.S · 4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag · Blegistrasse 13 · CH-6340 Baar

Pour obtenir de plus amples informations, nous recommandons une visite de notre site à la page Service/FAQ www.brennenstuhl.com

11 Certificat de conformité

Le certificat de conformité est déposé chez le constructeur.
