GEBRUIKSAANWIJZING GS 4 BE BRENNENSTUHL

Tuincontactdoos met piket Handleiding

DE

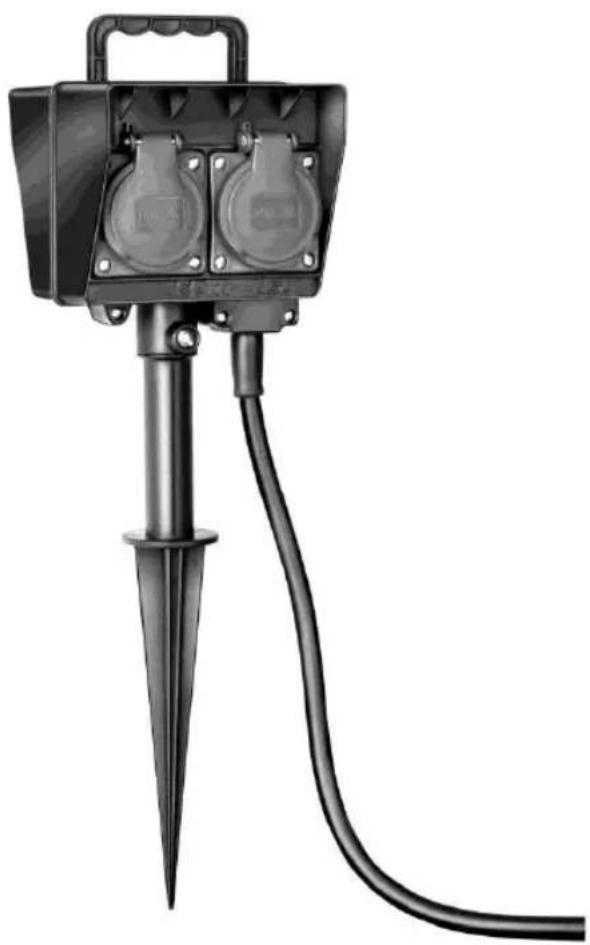

Tuincontactdoos met piket

NL

Handleiding

Lees deze handleiding en bewaar ze. Neem de veiligheidsaanwijzingen in acht.

CE

Tuincontactdoos met piket

Inhoudsopgave pagina

1 Inleiding.... 13
2 Leveringsomvang....13
3 Conform gebruik.... 13
4 Belangrijke veiligheidsaanwijzingen 13
5 Technische gegevens.... 15
6 Overzicht van het toestel 16
7 Bediening en montage....16
7.1 Inbedrijfstelling.... 17
8 Reiniging....17
9 Mogelijke fouten 17
10 Adres.... 17
11 Conformiteitsverklaring.... 18

Handleiding 12

1 Inleiding

Deze handleiding moet volledig en zorgvuldig doorgelezen worden.

Ze maakt deel uit van uw nieuwe product en bevat belangrijke aanwijzingen voor de werking en bediening. Bij het gebruik van dit product moeten altijd alle veiligheidsaanwijzingen in acht worden genomen. Bij eventuele vragen betreffende het gebruik van de tuincontactdoos met piket kunt u zich richten tot uw handelaar of onze servicedienst. De handleiding moet bewaard worden en zo nodig aan derden doorgegeven worden.

2 Leveringsomvang

Onmiddellijk na het uitpakken moet de leveringsomvang van uw tuincontactdoos met piket op volledigheid gecontroleerd worden. Bovendien moet op een vlekkeloze toestand van de tuincontactdoos met piket gelet worden.

1 x tuincontactdoos
1 x piket
1 x handleiding

3 Conform gebruik

De tuincontactdoos met piket is ontworpen voor installatie buiten, maar is niet geschikt voor bouwplaatsen en andere ruwe bedrijfsomstandigheden. Hij kan met slechts enkele handgrepen eenvoudig in de grond geplaatst worden. Een behandeling die afwijkt van wat in deze handleiding is opgegeven, is in principe niet toegestaan en leidt tot beschadiging van het product. Dit is bovendien gevaarlijk aangezien een elektrische schok, kortsluiting, brand enz. het gevolg kunnen zijn van een niet-conform gebruik.

4 Belangrijke veiligheidsaanwijzingen

! Belangrijk! Volg de onderstaande aanwijzingen om letsels of materiële schade te vermijden.

Omgevingsvoorwaarden: De tuincontactdoos met piket is tegen vocht en spatwater beschermd. Weet dat echter dat het product niet waterdicht is en zodoende een inbedrijfstelling/gebruik in water of in de buurt van stromend water niet toegestaan is.

⚠ GEVAAR: Als deze voorschriften niet in acht worden genomen, bestaat levensgevaar door elektrische stroom.

Bij schade die optreedt door het niet in acht nemen van deze handleiding, meer in het bijzonder de veiligheidsaanwijzingen en de behandeling, vervalt de garantie.

Zo ook zijn we niet aansprakelijk voor gevolgschade.

De handleiding moet bewaard worden en zo nodig aan derden worden doorgegeven.

Handleiding 13

Tuincontactdoos met piket

De in deze handleiding gebruikte kopjes en symbolen hebben de volgende betekenis:

Symbool	Kopje / Betekenis	Symbool	Kopje / Betekenis
	GEVAAR:Aanzienlijk gevaar voor letsels of levensgevaar bij het veronachtzamen van de voorschriften.		BELANGRIJK!Waar u op moet letten
	WAARSCHUWING:Middelgroot gevaar voor letsels bij het veronachtzamen van de voorschriften.		AANWIJZING:Toelichtingen
	VOORZICHTIG:Gering gevaar voor letsels, gevaar van materièle schade of schade aan het product		TIP:Nuttige tips

• Plaats de tuincontactdoos met piket niet in omgevingen waar warmte ontwikkeld wordt en stel hem niet bloot aan rechtstreeks zonlicht; tijdens het gebruik mag de tuincontactdoos ook niet afgedekt worden.
• De tuincontactdoos met piket mag uitsluitend aan een geaard stopcontact aangesloten worden.
• Bij een defect mag de tuincontactdoos met piket niet in bedrijf worden genomen. Het is ten strengste verboden de rubber leiding verder te gebruiken wanneer de isolatie ervan beschadigd is. Ze moet door een gecertificeerde leiding en een stekker met dezelfde kenmerken vervangen worden.
• Steek de tuincontactdoos met piket verticaal in stevige grond. (De piket moet daarbij voldoende diep in de vaste grond gestoken worden).

• De tuincontactdoos met piket mag uitsluitend gebruikt worden in zones waarin zich geen water kan verzamelen. Hij moet minstens op een afstand van 0,5 m van vijvers, beken enz. opgesteld worden om het contact van stroomvoerende onderdelen met water te vermijden.
• Alvorens de tuincontactdoos te verplaatsen, moet hij van het elektriciteitsnet gescheiden worden. Bovendien moeten de snoeren van alle aangesloten stroomverbruikers eveneens uit het stopcontact worden verwijderd.
• Als de tuincontactdoos met piket omkipt, dan moet men vooraleer hem opnieuw in gebruik te nemen, nagaan of er geen water in het stopcontact is gekomen.
• De contactdozen mogen alleen door een vakman geopend worden. Dergelijke ingrepen zijn levensgevaarlijk (elektrische schok).

Handleiding 14

Tuincontactdoos met piket

• Als de tuincontactdoos met piket (ook vanaf een geringe hoogte) naar beneden zou vallen, dan moet hij op zichtbare gebreken gecontroleerd worden. Vooraleer het product weer in gebruik te nemen moet een vakman gevraagd worden om de tuincontactdoos met piket te controleren.
• Laat kinderen nooit zonder toezicht in de buurt van de tuincontactdoos met piket. Kinderen onderschatten nl. de gevaren van elektrische apparaten.
• Bij onweer moet de tuincontactdoos met piket onmiddellijk van het elektriciteitsnet gescheiden worden doordat dit beschadigd zou kunnen worden.
• Er moet op gelet worden dat niemand over het netsnoer kan vallen.
• De tuincontactdoos met piket bevat geen onderdelen die door de gebruiker onderhouden moeten worden.
• Een tegen spatwater beschermde werking in combinatie met een stekker wordt pas bereikt wanneer de stekker eveneens spatwaterdicht (IP44) is.
• De tuincontactdoos met piket mag alleen aan een stopcontact aangesloten worden dat beschermd is met een verliesstroomschakelaar met een activeringsstroom van 30 mA.
• Als verlengsnoer mag alleen een type dat geschikt is voor buiten, met een stekkerverbinding met beschermingsgraad IP44, gebruikt worden. Dit vermindert het risico op een elektrische schok.
• Contactdozen niet achter elkaar steken.
• Als twee, drie of meerdere contactdozen gelijktijdig gebruikt worden, dan mag de totale nominale stroom 16 A niet overschrijden.

lengte: 1,4 m / 10 m

Handleiding 15

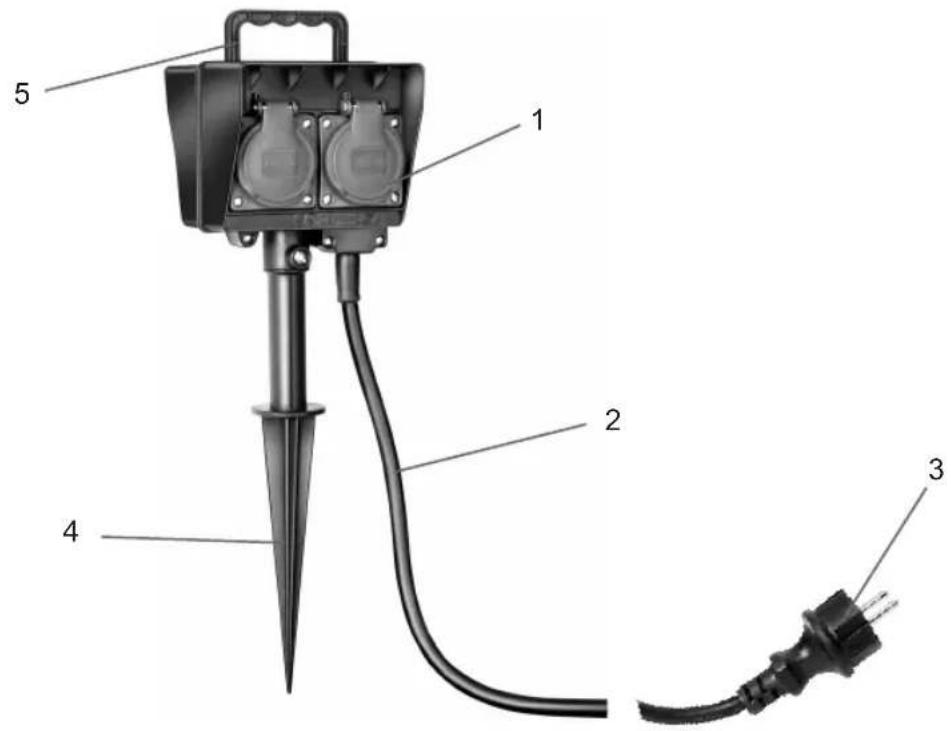

6 Overzicht van het toestel

Hieronder krijgt u een overzicht van de bedieningselementen en een voorstelling van het product in zijn geheel, plus een korte beschrijving van de functie.

Pos.	Benaming	Functie
1	4 contactdozen met klapdeksel	Voor het aanbrengen van de snoeren van elektrische toestellen
2	Snoer	Voeding
3	Stekker (IP44)	Verbinding met een geaard stopcontact (IP44)
4	Piket	Montage in de grond
5	Handgreep	Om het toestel uit de grond te trekken

7 Bediening en montage

In dit hoofdstuk worden de fundamentele functies van de tuincontactdoos met piket toegelicht. Lees het hoofdstuk zorgvuldig door, zodat u alle functies begrijpt en de aanwijzingen kunt toepassen.

BELANGRIJK! Volg de volgende aanwijzingen op, meer in het bijzonder de

veiligheidsaanwijzingen, om verkeerd gebruik en mogelijke defecten te vermijden.

Bij problemen dient u aan de hand van de lijst met de fouten (zie hoofdstuk 9) na te gaan wat u te doen staat, of neemt u contact op met onze servicedienst (contact: zie hoofdstuk 10).

Handleiding 16

7.1 Inbedrijfstelling

Stap	Beschrijving
1	Bij modellen GS 4 BE 1 15444 4 en 1 15445 4 wordt de piket apart meegeleverd en moet hij voor gebruik op het tuinstopcontact worden geschroefd.
2	Tuincontactdoos met piket met de punt verticaal in de grond steken. WAARSCHUWING: De veiligheidsaanwijzingen, meer in het bijzonder die van de opstellingsplaats, moeten in acht worden genomen.
3	Tuincontactdoos met piket uittrekken. WAARSCHUWING: Voordat u de tuincontactdoos uit de grond trekt, moet u deze van het elektriciteitsnet scheiden. Bovendien moeten de snoeren van alle aangesloten stroomverbruikers eveneens uit het stopcontact worden verwijderd.De tuincontactdoos met piket mag uitsluitend via het handgreep uit de grond getrokken worden.

8 Reiniging

Vóór de reiniging, de netstekker uittrekken. Terwille van de elektrische veiligheid moet het product met een droge of een vochtige doek gereinigd worden. Gebruik geen agressieve reinigingsmiddelen of chemicaliën (oplosmiddelen, benzine enz.) en geen schuursponsjes. De tuincontactdoos met piket nooit in water onderdompelen.

9 Mogelijke fouten

Fout	Mogelijke oorzaak/oorzaken	Remedie
Tuincontactdoos werkt niet	- Net levert geen spanning	- Netspanning controleren
Tuincontactdoos werkt niet	- Netsnoer / stekker defect- Interne bedrading defect	- Voedingsleiding controleren- Huis op externe schade controleren

BELANGRIJK: Alle overige reparaties mogen enkel door een vakman gebeuren.

10 Adres

Meer informatie vindt u onder Service/FAQ's op onze homepage www.brennenstuhl.com

Handleiding 17

Tuincontactdoos met piket

11 Conformiteitsverklaring

De conformiteitsverklaring is aanwezig bij de fabrikant.

Handleiding 18

brennenstuhl®
