NÁVOD K OBSLUZE GS 4 BE BRENNENSTUHL

Zahradní zásuvka s bodcem Návod k obsluze

SK

Záhradná zásuvka s kolíkom Návod na obsluhu

brennenstuhl®

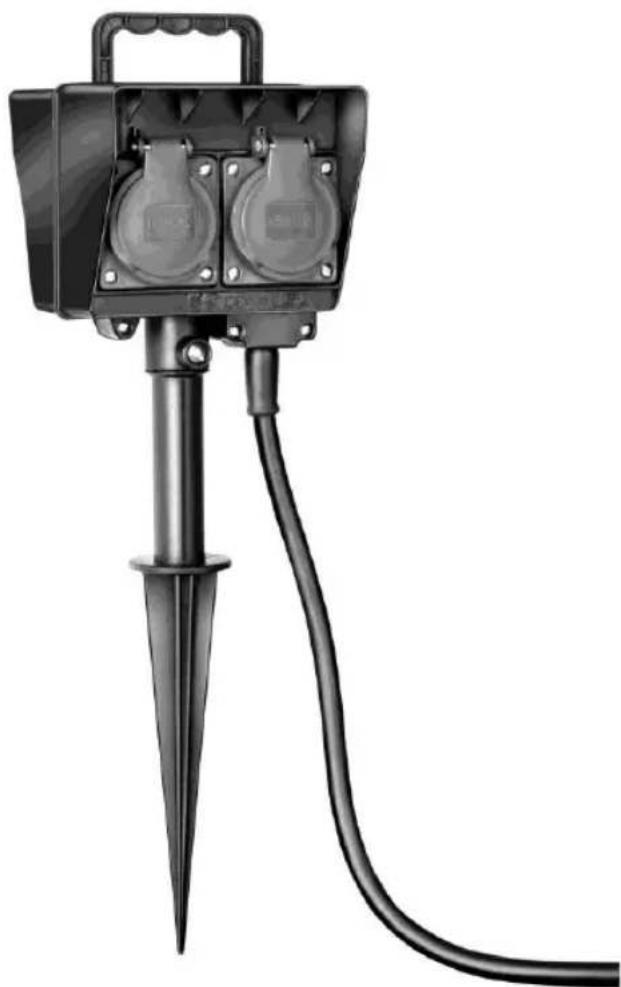

Zahradní zásuvka s bodcem

CZ

Návod k obsluze

Prosím přečtěte si a uschovejte tento návod k obsluze. Dodržujte bezpečnostní upozornění a postupujte podle nich.

CE

Zahradní zásuvka s bodcem

Obsah Strana

1 Úvod....37
2 Rozsah dodávky.... 37
3 Použití v souladu s určeným účelem 37
4 Bezpečnostní upozornění 37
5 Technické údaje 39
6 Popis zařízení 40
7 Obsluha a montáž 40
7.1 Uvedení do provozu....41
8 Čištění 41
9 Seznam závad 41
10 Adresa 41
11 Prohlášení o shodě.... 42

Návod k obsluze 36

1 Úvod

Tento návod k obsluze si prosím musíte kompletně a pečlivě přecíst.

Je součástí Vámi nově zakoupeného výrobku a obsahuje důležité informace o jeho provozu a manipulaci. Při používání tohoto výrobku musí být dodržena všechna bezpečnostní upozornění. Máte-li dotazy týkající se používání zahradní zásuvky s bodcem, kontaktujte Vašeho prodejce nebo naše servisní středisko. Tento návod k obsluze musí být dobře uschován a případně předán dalším uživatelům.

2 Rozsah dodávky

Okamžitě po vybalení musí být rozsah dodávky Vaší zahradní zásuvky s bodcem zkontrolován na úplnost. Kromě toho musíte dávat pozor, aby byla zahradní zásuvka v bezzávadném stavu.

1 x zahradní zásuvka
1 x kolík
1 x návod k obsluze

3 Použití v souladu s určeným účelem

Zahradní zásuvka s bodcem je koncipována k montáži ve venkovních prostorách, není ale vhodná pro používání na stavbách a jiných drsných provozovnách. Zásuvku je možno pomocí několika málo kroků jednoduše umístit do země. Jakékoli jiné použití než je uvedeno v tomto návodu k obsluze je zásadně zakázáno a vede k poškození výrobku. Kromě toho může dojít ke vzniku nebezpečí, to znamená, že může mít nesprávné používání za následek úraz elektrickým proudem, zkrat, požár atd.

4 Bezpečnostní upozornění

! DŮLEŽITÉ: Dodržujte následující upozornění, abyste předešli zraněním nebo věcným škodám.

Provozní prostředí: Zahradní zásuvka s bodcem je chráněna proti vlhkosti a stříkající vodě. Vezměte ale prosím na vědomí, že tento výrobek není vodotěsný a proto není jeho uvedení do provozu ve vodě anebo v blízkosti tekoucí vody dovoleno.

⚠️ NEBEZPEČÍ: Při nedodržení upozornění hrozí nebezpečí ohrožení života úrazem elektrickým proudem.

Při poškozeních, která se vyskytnou v důsledku nedodržení tohoto návodu k obsluze, obzvláště bezpečnostních upozornění a manipulace, záruka zaniká.

Stejně tak nebude převzato ručení za následné škody.

Tento návod k obsluze musí být dobře uschován a případně předán dalším uživatelům.

Návod k obsluze 37

Zahradní zásuvka s bodcem

Signální slova a symboly použité v tomto návodu k obsluze mají následující význam:

Symbol	Signální slovo/ význam	Symbol	Signální slovo/ význam
	NEBEZPEČÍ:Při nedodržení hrozí podstatné riziko zranění osob resp. ohrožení života		DŮLEŽITÉ:Co byste měli dodržet
	VAROVÁNÍ:Při nedodržení hrozí střední riziko zranění osob		UPOZORNĚNÍPodrobnější vysvětlení
	POZOR:Nízké riziko zranění osob, nebezpečí věcných škod resp. poškození výrobku		TIP:Užitečné tipy

• Nevztyčujte zahradní zásuvku s bodcem v prostředí, které podporuje vývoj tepla, to znamená, nevystavujte výrobek přímému slunečnímu záření a neprovozujte ho, je-li přikrytý.
• Zahradní zásuvka s bodcem může být připojena pouze k uzemněné zásuvce s ochranným kontaktem.
• Vyskytnou-li se jakékoliv závady, nesmí být zahradní zásuvka s bodcem uváděna do provozu. Je přísně zakázáno používat gumové vedení s poškozenou izolací. Musí dojít k jeho okamžité výměně za certifikované vedení a zástrčku se stejnými vlastnostmi.
• Ujistěte se, že je zahradní zásuvka s bodcem umístěna kolmě v dobře zpevněné půdě (bodec by měl být zastrčen dostatečně hluboko do solidní půdy).

• Zahradní zásuvka s bodcem smí být používána jen v oblastech, ve kterých nedochází k hromadění vody. Toto zařízení smí být umístěno pouze ve vzdálenosti minimálně 0,5 m od jezírek, potoků atd., aby nedošlo ke kontaktu dílů vedoucích elektrický proud s vodou.
• Před jejím přemístěním musí být zahradní zásuvka odpojena z elektrické sítě. Kromě toho musí rovněž dojít k odpojení všech zapojených elektrických spotřebičů.
• Dojde-li k převrhnutí zahradní zásuvky, musíte se před jejím obnoveným uvedením do provozu ujistit, že do zásuvky nevnikla voda.
• Zásuvky smí být otevírány pouze odborníkem. Takovéto zásahy znamenají nebezpečí života úrazem elektrickým proudem.
• Spadne-li zahradní zásuvka již z malé výšky, musí být překontrolována na zjevné závady. Před dalším uvedením výrobku do provozu musíte vyhledat odborníka a nechat zásuvku zkontrolovat.
• Nikdy nenechávejte děti v blízkosti zahradní zásuvky s bodcem bez dozoru. Děti podceňují nebezpečí elektrických přístrojů.
• Vyskytne-li se bouřka, musí být zahradní zásuvka okamžitě odpojena z elektrické sítě, jinak by mohlo dojít k jejímu poškození.
• Dávejte pozor, aby nemohlo být o síťový kabel zakopnuto.
• Zahradní zásuvka s bodcem neobsahuje žádné díly, které vyžadují údržbu uživatelem.

Návod k obsluze 38

Zahradní zásuvka s bodcem

• K dosažení funkce ochrany proti stříkající vodě ve spojení se zástrčkou může dojít pouze v případě, je-li i tato zástrčka chráněna proti stříkající vodě (IP 44).
• Zahradní zásuvka s bodcem smí být připojena pouze k zásuvce, která je zajištěna proudovým chráničem (FI) s max. vybavovacím proudem 30 mA.
• Při dodatečném prodloužení používejte jen prodlužovací kabel, který je schválen pro používání ve venkovních prostorách s konektorem druhu ochrany IP 44. Tímto je sníženo riziko úrazu elektrickým proudem.
• Nikdy za sebou nespojujte více zásuvek.
• Pokud jsou zároveň používány dvě, tři nebo více zásuvek, nesmí jmenovitý proud překročit 16 A.
• Během používání zásuvky musí být její vedení roztaženo.

5 Technické údaje

Přístroje GS 4 BE/ 1 15444 4

GS 4 BE/1 15445 4

Druh ochrany:	IP 44 (chráněno proti stříkající vodě)
Jmenovité napětí:	250 V ~ 50 Hz
Jmenovitý proud:	16 A
Max. výkon:	3680 W
Kabel:	Gumový kabel H07RN-F 3G1,5
Délka: 1,4 m / 10 m

Návod k obsluze 39

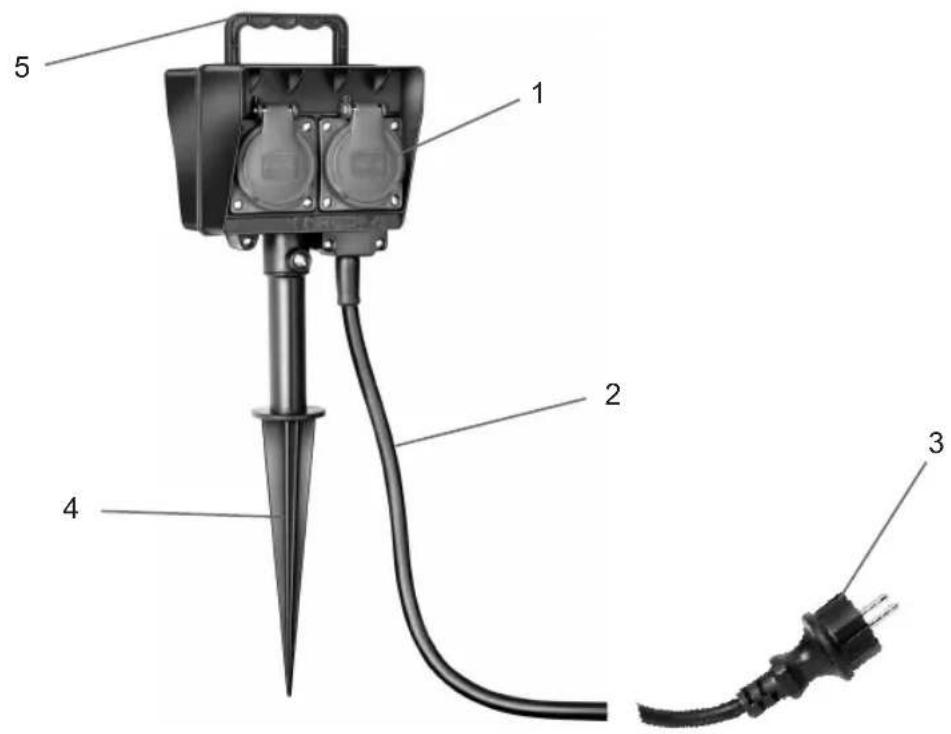

6 Popis zařízení

Následně obdržíte přehled ovládacích prvků a ukazatelů výrobku, jakož i krátký popis jejich funkčnosti.

1 2 3 4 5

Poz.	Název	Funkce
1	4 zásuvky s víkem	K připojení spotřebičů
2	Přívod	Napájení elektrickým proudem
3	Zástrčka (IP 44)	Připojení do zásuvky s ochranným kontaktem (IP44)
4	Bodec	Montáž do půdy
5	Rukojet'	K vytažení z půdy

7 Obsluha a montáž

V této kapitole jsou vysvětleny základní funkce zahradní zásuvky s bodcem.

Přečtěte si tuto kapitolu pozorně, abyste všem funkcím porozuměli a uměli je použít.

DÜLEŽITÉ: Dodržujte následující pokyny, především bezpečnostní upozornění, abyste ešli chybné obsluze a možným poškozením.

Vyskytnou-li se problémy, nahlédněte do seznamu závad (kap. 9) nebo kontaktujte naše servisní středisko (kontakt: viz kap. 10).

Návod k obsluze 40

7.1 Uvedení do provozu

Krok	Popis
1	Pro modely GS 4 BE 1 15444 4 a 1 15445 4 je přiložený kolík osobitně a musí se před použitím našroubovat na zahradní zásuvku.
2	Zastrčte zahradní zásuvku špicí bodce kolmě do půdy.[BKYD]VAROVÁNÍ:Dodržujte bezpečnostní upozornění, obzvláště co se týče umístění zahradní zásuvky.
3	Vytáhněte zahradní zásuvku s bodcem.VAROVÁNÍ:Před jejím vytažením z půdy musí být zahradní zásuvka odpojena z elektrické sítě. Kromě toho musí být rovněž odpojeny i všechny připojené elektrické spotřebiče.Bodec zahradní zásuvky smí být při vytahování z půdy uchopen pouze za rukojeť.

8 Čištění

Před čištěním vytáhněte síťovou zástrčku. Z důvodu elektrické bezpečnosti smí být výrobek čištěn jen suchým nebo navlhčeným hadříkem. Nepoužívejte žádné agresivní čisticí prostředky resp. chemikálie (ředidlo, benzin atd.) a žádné drsné houby. Nikdy neponořujte zahradní zásuvku s bodcem do vody.

9 Seznam závad

Závada	Možná příčina	Pomoc
Zahradní zásuvka nefunguje	- síť nedodává napětí	- zkontrolujte síťové napětí
Zahradní zásuvka nefunguje	- síťový kabel / zástrčka je poškozena- interní propojení je poškozeno	- zkontrolujte přívodní vedení- zkontrolujte kryt na vnější poškození

DŮLEŽITÉ: Všechny ostatní opravy smí být prováděny pouze kvalifikovanými silami.

10 Adresa

Pro další informace doporučujeme oblast servisu/FAQ na našich internetových stránkách www.brennenstuhl.com

Návod k obsluze 41

Zahradní zásuvka s bodcem

11 Prohlášení o shodě

Prohlášení o shodě je uloženo u výrobce.

Návod k obsluze 42

brennenstuhl®

Prečítajte si a uschovajte tento návod na obsluhu. Dodržiavajte a rešpektujte bezpečnostné pokyny.

CE

Tento návod na obsluhu si musíte kompletne a podrobne prečítat.

1 x záhradná zásuvka
1 x kolík
1 x návod na obsluhu

3 Používanie podl'a predpisov

4 Bezpečnostné pokyny

⚠ NEBEZPEČENSTVO: Pri nedodržiavaní hrozí nebezpečenstvo ohrozenia života úderom elektrického prúdu.

Menovité napätie:	250 V ~ 50 Hz
Menovitý prúd:	16 A
Max. výkon:	3680 W
Kábel:	Gumený kábel H07RN-F 3G1,5

Dížka: 1,4 m / 10 m

Návod na obsluhu 47

Vyhlásenie o zhode je uložené u výrobcu.

Návod na obsluhu 50
