MODE D'EMPLOI Vision V1600A ESX
- Provide sufcient cooling in the event of overheating and reduce the volume.9 Veuillez s’il vous plaît lire attentivement toutes les instructions d’installation avant que vous installiez l’amplicateur et le fassiez fonctionner. CARACTÉRISTIQUES Subwoofer Radiateur passif Puissance de sortie RMS Puissance de sortie Max. Gamme de fréquences Filtre passe-bas Filtre Subsonic Phase Shift Bass Boost Alimentation Fusible Dimensions (L x H x P) 20 cm (8“) 20 cm (8“) 1 x 150 W 1 x 300 W 20 – 150 Hz 50 – 150 Hz Fixé à 20 Hz 0° / 180° 0 – 12 dB @ 45 Hz +12 V (9 – 15 V), négatif à la masse 25 A 291 x 251 x 256 mm Sous toutes réserves de modications techniques V1600A
RECOMMANDATIONS AVANT L’INSTALLATION
- Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative. - La chaleur provenant de l’utilisation nécessite un espace de montage avec une circulation de l’air sufsante. Il est important que les canaux de refroidissement de l’appareil de refroidissement ne soient pas en contact avec une tôle ou une surface, qui pourraient causer une réduction de la circulation de l’air. L’amplicateur ne peut pas être installé dans un petit espace non aéré. Une installation dans le coffre est hautement recommandée. - Montez l’amplicateur de manière à ce qu’il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés. - Veillez à ce que les câbles de sortie et d’entrée soient assez éloignés du câble d’alimentation électrique, an d’éviter tout son parasite. - Veillez à ce que le fusible et les éléments d’utilisation de l’appareil soient accessibles après le montage. - La puissance et abilité de l’appareil dépend de la qualité de l’installation. Il est préférable de coner le montage à un spécialiste. - Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, ordinateur de bord, ceinture de sécurité, réservoir d´essence etc.10
ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT

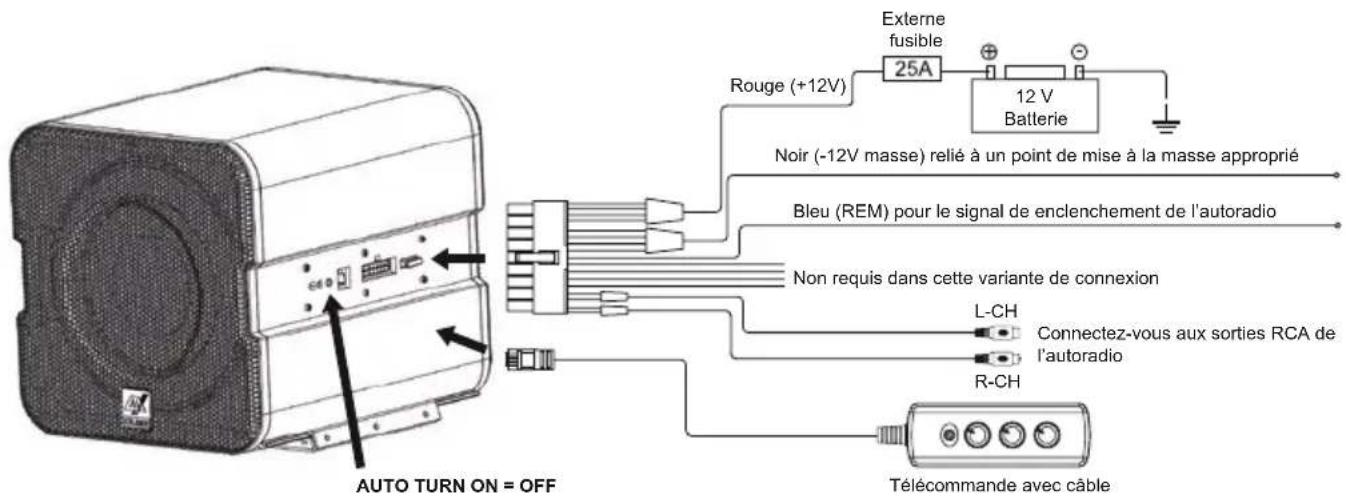

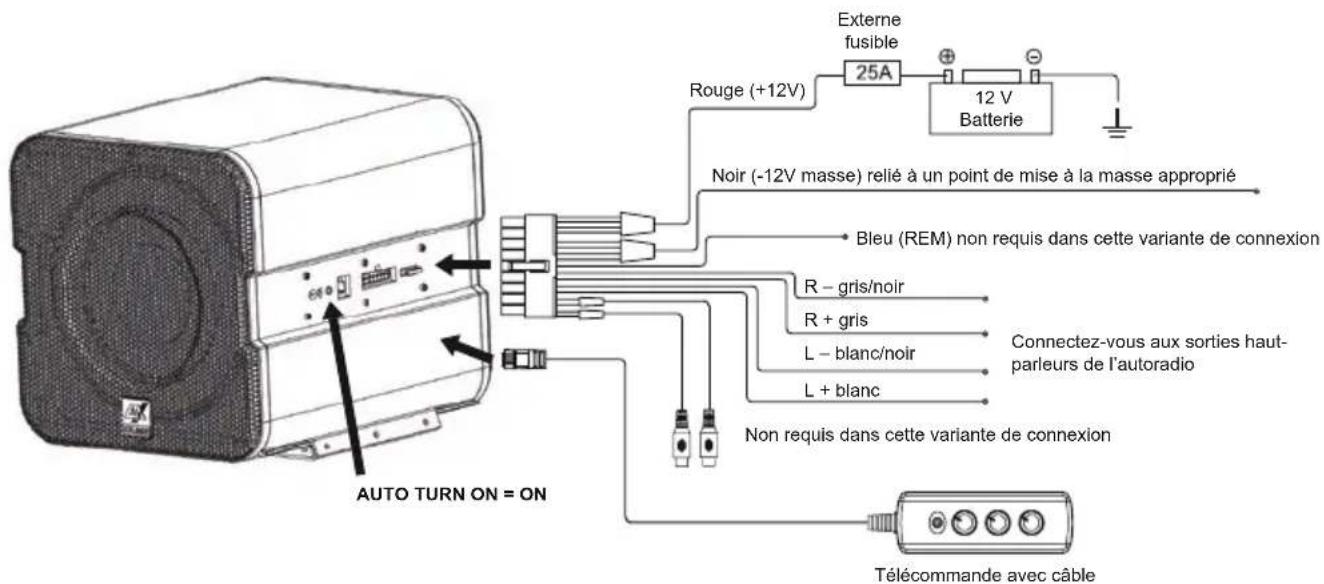

ATTENTION: Avant que vous ne commenciez avec l’installation, séparez la borne négative/masse de la batterie an d’éviter tout risque de court-circuit. Utilisez la che de câble fournie pour connecter chaque port. Raccordez d’abord la borne GND de l’amplicateur avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d’une fonction défaillante ou de bruits brouillés ou de déformations. Le branchement de l’amplicateur de +12 V doit maintenant être raccordé avec un câble électrique avec un fusible intégré à pôle positif. Le fusible doit être positionné près de la batterie, la longueur de câble allant du pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d’installation, y compris le branchement des haut parleurs. INTERCONNEXION PAR ENTRÉES RCA AVEC SIGNAL DE ALLUMAGE (REM): INTERCONNEXION PAR ENTRÉES DE HAUT NIVEAU AVEC ALLUMAGE AUTOMATIQUE: Rouge (+12V) Rouge (+12V) Noir (-12V masse) relié à un point de mise à la masse approprié Noir (-12V masse) relié à un point de mise à la masse approprié Bleu (REM) pour le signal de enclenchement de l’autoradio Non requis dans cette variante de connexion Bleu (REM) non requis dans cette variante de connexion Non requis dans cette variante de connexion R – gris/noir L – blanc/noir R + gris L + blanc Connectez-vous aux sorties RCA de l’autoradio Connectez-vous aux sorties haut- parleurs de l’autoradio Télécommande avec câble Télécommande avec câble Externe fusible Externe fusible 12 V Batterie 12 V Batterie L-CH R-CH
RÉGLAGE DE LA SENSIBILITÉ D’ENTRÉE La sensibilité d’entrée peut être adaptée à chaque autoradio. A cet effet, tournez le régulateur INPUT LEVEL de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d’entrée de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d’une réserve de puis- sance sufsante avec un écart signal / bruit optimal.
Avec le régulateur BASS BOOST, vous pouvez ajuster le niveau de basses de
ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!
INTERRUPTEUR DE PHASE
Le interrupteur PHASE permet d´ajuster la phase entre 0° ou 180° pour synchro- niser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.
FILTRE PASSE-BAS RÉGLABLE

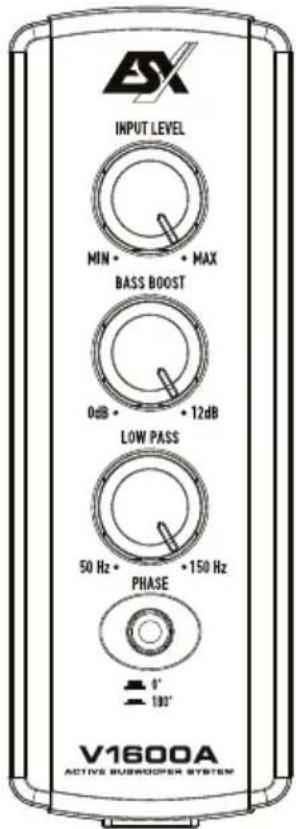

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LOW PASS. De cette manière, le ltre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du ltre permet une diminu- tion précise des zones de fréquences médiums et aiguës.
FONCTION ALLUMAGE AUTOMATIQUE
Appuyez sur l‘interrupteur AUTO TURN ON en position ON et l´amplicateur détecte une augmentation de tension (6 volts) dénommé ”DC offset” sur le signal d´entrée connecté à l´entrée haut niveau lorsque la source sera allumée. Puis l´amplicateur s´allume également. Dés que la source est éteinte, l´amplicateur s’étend également automatiquement. Dans ce cas la connexion à REM n´est pas nécessaire. NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu’elles sont équipés de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction ”Auto Turn On” ne fonctionne pas.
CIRCUIT DE PROTECTION
La PWR LED s’éclaire en vert, si l´amplicateur est en marche. La PRO LED s´éclaire en rouge quand l´ampli est en surchauffe, ou lorsqu’un un court circuit est responsable d´une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l’amplicateur. L’amplicateur devrait re-fonctionner lorsque vous aurez résolu le/les problème(s). Dépannage
- Vériez toutes les connexions pour les défauts ou les courts-circuits et corrigez-les.
