Type de produit	Caisson de graves (subwoofer) amplifié
Marque	ESX
Modèle	Quantum Q168P
Dimensions (L x H x P)	195 x 74 x 260 mm
Poids	Environ 3,5 kg
Alimentation	12 V (9 – 15 V), négatif à la masse
Fusible	20 A
Puissance de sortie RMS	1 x 100 W
Puissance de sortie Max.	1 x 200 W
Gamme de fréquences	30 – 150 Hz
Filtre passe-bas	50 – 150 Hz, réglable
Filtre Subsonic	Fixé à 30 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Entrées audio	RCA et haut niveau (HI LEVEL IN)
Allumage automatique	Oui, par détection DC offset (6 V)
Commande à distance	Niveau de basses (filaire)
Protections	Surchauffe, court-circuit, impédance trop basse (LED rouge)
Indicateurs LED	Power (vert), Protect (rouge)
Installation	Montage à l'abri des chocs, poussière et humidité
Nettoyage	Chiffon sec et doux
Température de fonctionnement	0 °C – 40 °C

FOIRE AUX QUESTIONS - Quantum Q168P ESX

Comment brancher l'alimentation du Quantum Q168P ?

Débranchez la batterie (borne négative). Connectez d'abord la borne GND à la masse de la batterie, puis la borne +12V via un fusible (20 A) placé à moins de 30 cm de la batterie. Enfin, reliez la borne REM à la sortie de commande à distance de l'autoradio.

Puis-je utiliser l'allumage automatique sans fil REM ?

Oui. Activez l'interrupteur AUTO TURN ON en position ON. L'amplificateur détectera une tension de 6 V sur l'entrée haut niveau lorsque la source s'allume. Dans ce cas, la connexion REM n'est pas nécessaire.

Comment régler la sensibilité d'entrée ?

Réglez le volume de l'autoradio à environ 75% (position médiane). Tournez le potentiomètre INPUT LEVEL pour obtenir un volume sonore moyen sans distorsion. Cela assure une réserve de puissance optimale.

À quoi sert l'interrupteur de phase ?

L'interrupteur PHASE SHIFT permet d'inverser la phase de 0° à 180°. Utilisez-le pour synchroniser le subwoofer avec les autres haut-parleurs, améliorant ainsi la réponse en graves selon l'acoustique du véhicule.

Comment brancher un autoradio sans sorties RCA ?

Utilisez l'entrée haut niveau HI LEVEL IN. Raccordez les fils de haut-parleurs de l'autoradio aux connecteurs fournis (L+, L-, R+, R-) selon les codes couleur (blanc, blanc/noir, gris, gris/noir). Ne jamais utiliser RCA et haut niveau simultanément.

Que faire si la LED Protect s'allume en rouge ?

Cela indique une surchauffe, un court-circuit ou une impédance trop basse. Coupez l'alimentation, vérifiez le câblage des haut-parleurs et l'impédance (minimum 2 ohms par canal). Laissez refroidir l'ampli. Le problème résolu, la LED verte POWER s'allumera.

Comment utiliser la commande à distance du niveau de basses ?

Connectez la commande à distance fournie au connecteur REMOTE de l'amplificateur à l'aide du câble livré. Placez-la à portée de main. Tournez le bouton pour ajuster le niveau de basses (BASS LEVEL) sans quitter le siège conducteur.

Quel fusible utiliser et où le placer ?

Utilisez un fusible de 20 A (fourni). Placez-le sur le câble d'alimentation +12V, à moins de 30 cm de la batterie, pour protéger l'installation en cas de court-circuit.

Puis-je installer le Quantum Q168P dans un véhicule avec un système 24 V ?

Non. Cet amplificateur est conçu exclusivement pour une alimentation 12 V (9-15 V) à masse négative. Une tension supérieure endommagerait l'appareil.

Comment nettoyer et entretenir le subwoofer ?

Débranchez l'alimentation. Utilisez un chiffon sec et doux pour dépoussiérer le boîtier. Évitez tout produit chimique ou abrasif. Vérifiez périodiquement les connexions et le fusible.

MODE D'EMPLOI Quantum Q168P ESX

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CARACTÉRISTIQUES	Q168A
Subwoofer	15 x 20 cm (6" x 8")
Puissance de sortie RMS	1 x 100 W
Puissance de sortie Max.	1 x 200 W
Gamme de fréquences	30 – 150 Hz
Filtre passe-bas	50 – 150 Hz
Filtre Subsonic	Fixé à 30 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	20 A
Dimensions (L x H x P)	195 x 74 x 260 mm

Sous toutes réserves de modifications techniques

RECOMMANDATIONS AVANT L'INSTALLATION

• Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite.
• Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépend de la qualité de l'installation. Il est préférable de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, ordinateur de bord, ceinture de sécurité, réservoir d'essence etc.

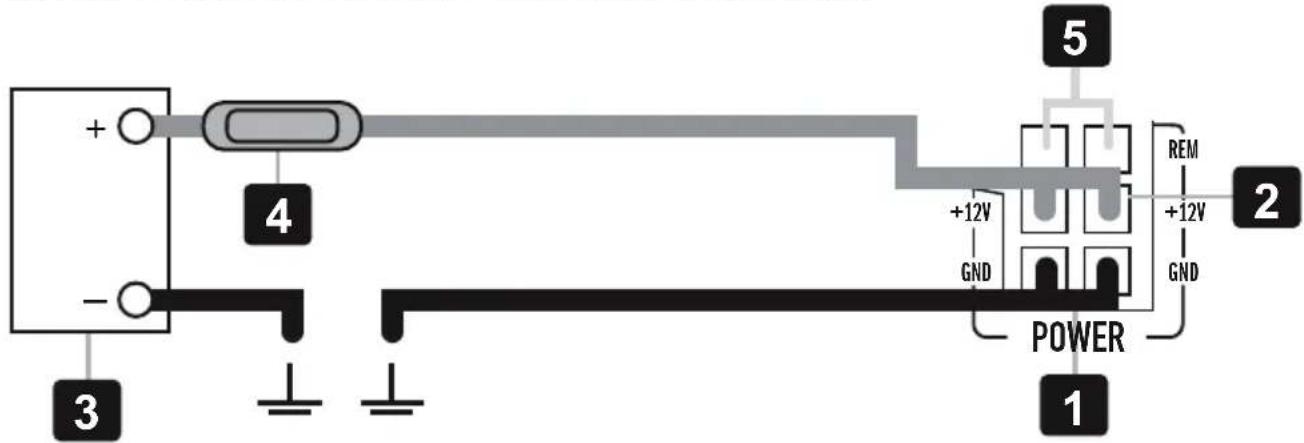

ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit. Utilisez la fiche de câble fournie pour connecter chaque port.

Le câblage électrique habituel n'est pas suffisant pour les besoins d'un amplificateur de puissance. Veillez à ce que les câbles électriques soient proprement dimensionnés au GND et aux bornes +12V.

Raccordez d'abord la borne GND de l'amplificateur [1] avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12 V [2] doit maintenant être raccordé avec un câble électrique avec un fusible intégré à pôle positif [3]. Le fusible [4] doit être positionné près de la batterie, la longueur de câble allant du pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut parleurs.

Vous devez maintenant connecter le câble de commandement à distance du récepteur autoradio à la borne de commande REM [5] de l'amplificateur. Pour la connexion entre le branchement REM de l'amplificateur à l'appareil de commande, un câble de 0,5 mm ^2 de section est suffisant.

+ - 3 4 5 +12V GND POWER 1 2 REM +12V GND

CÂBLES AUDIO

Lors de l'installation du câble audio entre la sortie RCA de votre autoradio et l'entrée RCA [6] de l'amplificateur à l'intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d'alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio.

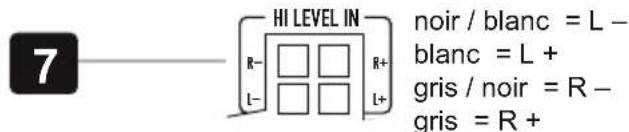

L'entrée haut niveau HI LEVEL IN [7] est appropriée pour connecter les entrées de l'appareil avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournit par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu'à l'emplacement où vous installerez votre appareil. Puis connecter chaque câble des hauts-parleurs avec les connecteurs d'entrées haut niveau jack.

ATTENTION: Ne jamais utiliser l'entrée haut niveau et le RCA en même temps. Ceci peut endommager sérieusement l'appareil. Utilisez la fiche de câble fournie pour connecter chaque port.

7 HI LEVEL IN R- □ □ L- □ □ R+ L+ noir / blanc = L - blanc = L + gris / noir = R - gris = R +

FONCTION ALLUMAGE AUTOMATIQUE

Appuyez sur l'interrupteur AUTO TURN ON [8] en position ON et l'amplificateur détecte une augmentation de tension (6 volts) dénommé "DC offset" sur le signal d'entrée connecté à l'entrée haut niveau [7] lorsque la source sera allumée. Puis l'amplificateur s'allume également. Dés que la source est éteinte, l'amplificateur s'étend également automatiquement. Dans ce cas la connexion à REM [5] n'est pas nécessaire.

NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu'elles sont équipés de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction "Auto Turn On" ne fonctionne pas.

8 AUTO TURN ON ON OFF

RÉGLAGE DE LA SENSIBILITÉ D'ENTRÉE

La sensibilité d'entrée peut être adaptée à chaque autoradio. A cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée INPUT L E V E L [ 9 ] de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

9 INPUT LEVEL MIN MAX

BASS BOOST RÉGLABLE

Avec le régulateur BASS BOOST [10], vous pouvez ajuster le niveau de basses de 0 - 12dB. ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

10 BASS BOOST 0dB +12dB

INTERRUPTEUR DE PHASE

Le interrupteur PHASE SHIFT [11] permet d'ajuster la phase entre 0° ou 180° pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

11 PHASE SHIFT 0° 180°

FILTRE PASSE-BAS RÉGLABLE

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LOW PASS [12]. De cette manière, le filtre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtre permet une diminution précise des zones de fréquences médiums et aiguës.

12 LOW PASS 50Hz 150Hz

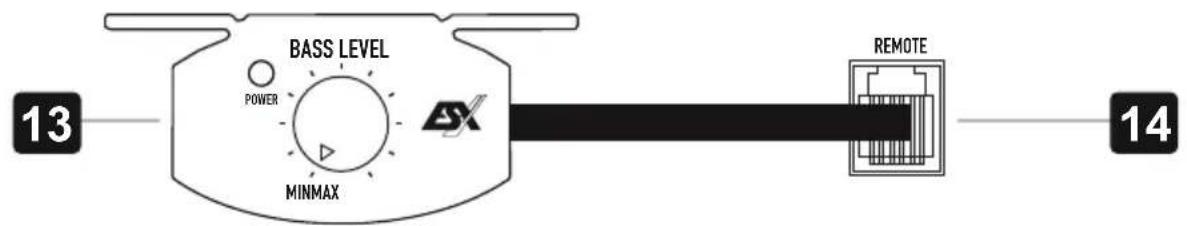

COMMANDE À DISTANCE DU NIVEAU DE BASSES

Avec la commande à distance [13] du niveau de basse fournit via le câble, vous pourrez ajuster facilement le niveau de basse sans être assis à la place du conducteur. Connectez la commande à distance et le connecteur REMOTE [14] avec le câble fourni.

CIRCUIT DE PROTECTION

La PROTECT LED [15] s'éclaire en rouge quand l'ampli est en surchauffe, ou lorsqu'un un court circuit est responsable d'une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l'amplificateur. L'amplificateur devrait re-fonctionner lorsque vous aurez résolu le/les problème(s). La POWER LED [16] s'éclaire en vert, si l'amplificateur est en marche.

15 16 ○ PROTECT ○ POWER
