MANUAL DE USUARIO Vision V1600A ESX
Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento.
| DATOS TÉCNICOS | V1600A |
| Subwoofer | 20 cm (8") |
| Radiador pasivo | 20 cm (8") |
| Potencia de salida RMS | 1 x 150 W |
| Potencia de salida Max. | 1 x 300 W |
| Rango de frecuencia | 20 – 150 Hz |
| Filtro de paso bajo | 50 – 150 Hz |
| Filtro Subsonic | Fijo a 20 Hz |
| Phase Shift | 0° / 180° |
| Bass Boost | 0 – 12 dB @ 45 Hz |
| Suministro eléctrico | +12 V (9 – 15 V), negativo a tierra |
| Fusible | 25 A |
| Dimensiones (A x A x P) | 291 x 251 x 256 mm |
Reservados los derechos de realizar cambios técnicos.
INDICACIONES IMPORTANTES PREVIAS AL MONTAJE
- Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa.
- El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeración no estén situadas al lado de una chapa o superficie que pudiera limitar la circulación de aire. El amplificador no debe ser instalado en lugares pequeños o sin ventilación.
Recomendamos que lo instale en el maletero.
- Instale el amplificador de forma que quede protegido de sacudidas, así como del polvo y la suciedad.
- Asegúrese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido.
- El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje.
- La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos que el aparato sea montado por un experto.
- Evite causar daños o alterar accidentalmente elementos originales del vehículo como cables, ordenador de a bordo, cinturones de seguridad etc. Tenga en cuenta la ubicación del depósito de combustible antes de realizar cualquier perforación.
CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO
ATENCIÓN: Antes de comenzar con la instalación, desconecte el borne negativo de la batería del coche para evitar cortocircuitos. Use el enchufe del cable adjunto para conectar cada terminal.
En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante establecer una buena conexión, por lo que deberá retirar los restos de suciedad de los puntos de conexión de la batería. Un contacto suelto puede provocar una disfunción, o ruidos y distorsiones.
Una vez realizado esto, la conexión del amplificador de +12 V se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible deberá estar situado cerca de la batería [3], y la longitud del cable del polo positivo que va desde la batería al fusible deberá ser inferior a 30 cm. por motivos de seguridad. Inserte el fusible una vez que haya finalizado con la totalidad de los trabajos de instalación incluyendo la conexión de los altavoces.

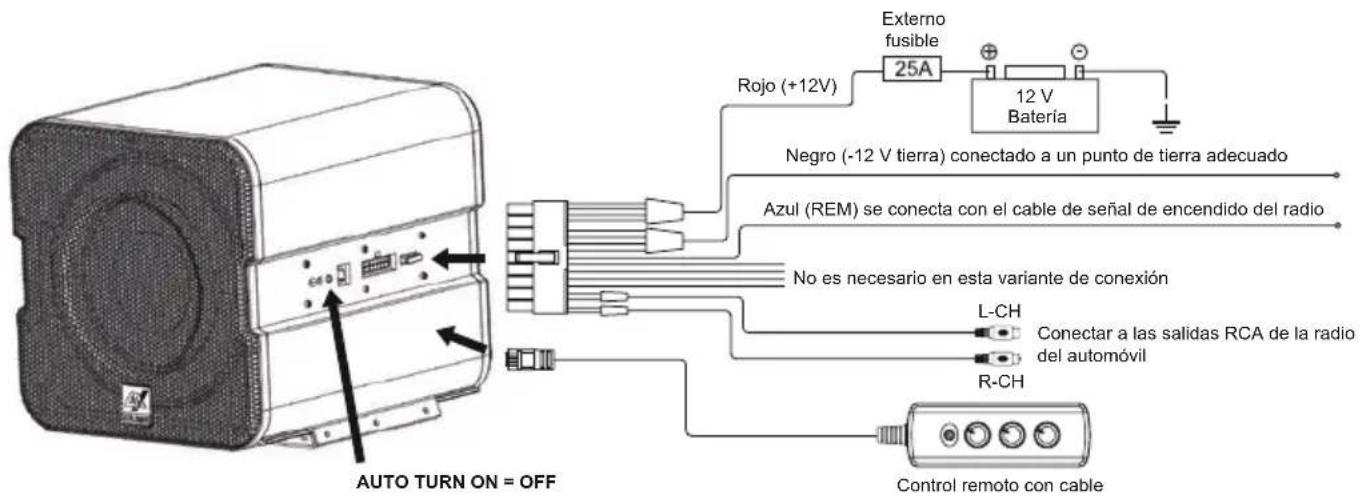

INTERCONEXIÓN POR ENTRADAS RCA CON SEÑAL ENCENDIDA (REM):
El nivel de entrada puede adaptarse a todas las radios de coche. Ponga el regulador de volumen de su radio en posición media y ajuste el regulador del nivel de entrada INPUT LEVEL de forma que se escuche un volumen medio. En esta posición, normalmente se garantiza una reserva de potencia suficiente si se da una distancia de voltaje sofométrico óptima.
BASS BOOST REGULABLE
Con el regulador BASS BOOST se puede ajustar el nivel de 0 - 12dB.
INTERRUPTOR DE FASE
El interruptor PHASE permite modificar la fase de 0° a 180° para ajustarla a la acústica del vehículo.
FILTRO DE PASO BAJO REGULABLE
Seleccionar el corte de frecuencia deseado en el regulador LOW PASS. De esta forma, solo las frecuencias por debajo del corte serán amplificadas y el subwoofer funcionará más preciso y eficientemente.

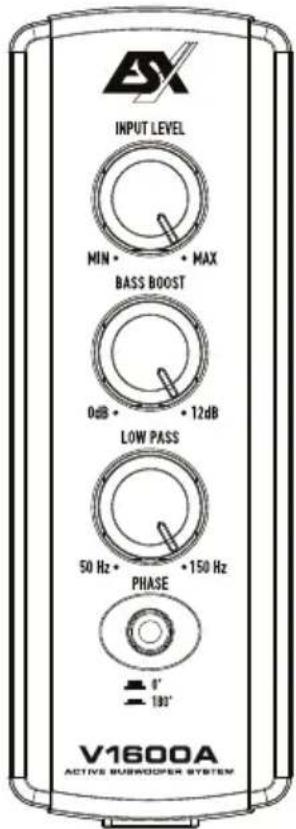

El PRO LED encendido en verde significa que el Amplificador funciona normalmente.
El PWR LED encendido en rojo significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado baja de los altavoces. Si esto ocurre el circuito de protección del amplificador lo desconecta inmediatamente. El amplificador vuelve a funcionar por si solo una vez solventado el problema.
Solución de problemas
- Verifique todas las conexiones por defectos o cortocircuitos y corrijalos.
- Proporcione suficiente enfriamiento en caso de sobrecalentamiento y reduzca el volumen.
AUTO ENCENDIDO
Pulse el interruptor AUTO TURN ON en la posición ON. Cuando la unidad de audio se enciende, el Amplificador detecta un encendido de 6 Volts con un llamado "DC Offset" a través de la señal de entrada conectada en la entrada de alta. Entonces, el amplificador también se enciende. Tan pronto la unidad de sonido se apague, el amplificador se apagará automáticamente. En este caso la conexión REM de encendido no es necesaria.
NOTA: este sistema suele funcionar con el 90% de las unidades de audio ya que normalmente están dotadas de salida de Alta. Solamente en algunas unidades antiguas que se pueden encontrar en el mercado, el sistemas de Auto Encendido no funciona.

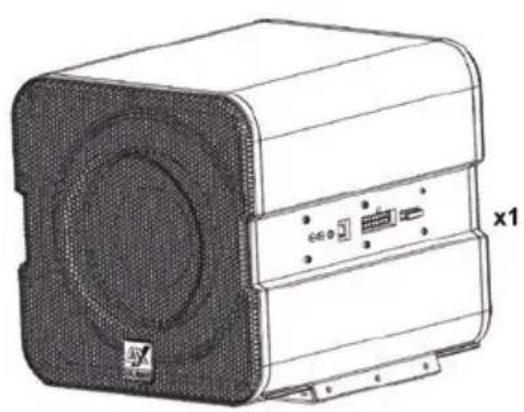

LIEFERUMFANG / CONTENT / CONTENU / CONTENUTI / CONTENIDO
