MANUAL DE USUARIO Quantum Q800A ESX
Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.
| DATOS TÉCNICOS | Q800A |
| Subwoofer | 20 cm (8") |
| Potencia de salute RMS | 1 x 100 W |
| Potencia de salute Max. | 1 x 200 W |
| Rango de Frequencia | 20 – 150 Hz |
| Filtro de paso bajo | 50 – 150 Hz |
| Filtro Subsonic | Fijo a 20 Hz |
| Phase Shift | 0° / 180° |
| Bass Boost | 0 – 12 dB @ 45 Hz |
| Suministro electrico | +12 V (9 – 15 V), negativo a tierra |
| Fusible | 20 A |
| Dimensiones (A x A x P) | Ø 360 x 145 mm |
Reservados los derechos de realizar Cambios技术和
INDICACIONES IMPORTANTES PREVIAS AL MONTAJE
- Este equipo es adequado solo para la conexión a un sistema de 12 voltios con tierra negativa.
- Instale el amplificador de forma que quede protegido de sacudidas, asi como del polvo y la sociedad.
- Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrjan producirse irradiaciones de ruido.
- El fusible y los elementos de mandodeferán ser accesiblestrashaberrealizadoel montaje.
- La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por el, le recomendamos que el aparato sea montado por un experto.
- Evite Causear daños o alterar accidentamente elementos originales del vehúculo como cables,ordenador de a bordo, cinturones de seguidad etc. Tenga en cuenta laubicación del deposito de combustible antes de realizarequalquier perforación.
CONEXIONES DE ALIMENTACION Y ENCENDIDO
ATENCLN: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evitar cortocircuitos. Use el enchufe del cable adjunto para connectar cada terminal.
En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante estarleer una buena connexion, por lo que deben retiring los restos de sociedad de los+puntos de connexion de la bateria. Un contacto suelo peut provocar una disfuncion, o ruidos y distorsiones.
Una vez realizado este, la connexion del amplificador de +12V se unirá mediante un cable electrico confuse integrado al polo positivo de la bateria. El fusele deben estar situado circa de la bateria [3], y la longitud del cable del polo positivo que va desde la bateria al fusele deberá ser inferior a 30~cm por motivos de seguridad. Inserte el fusele una vez que haya finalizo con la totalidad de los工作的 de instalacion incluyendo la connexion de los altevoces.

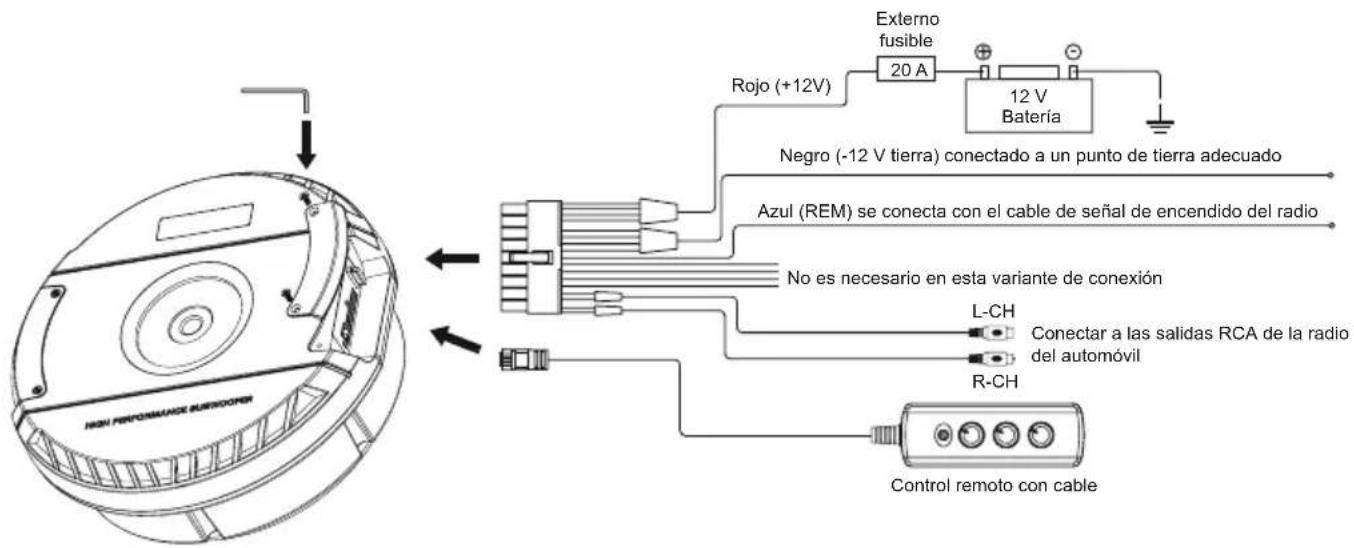

INTERCONEXION POR ENTRADAS RCA CON SENAL ENCENDIDA (REM):

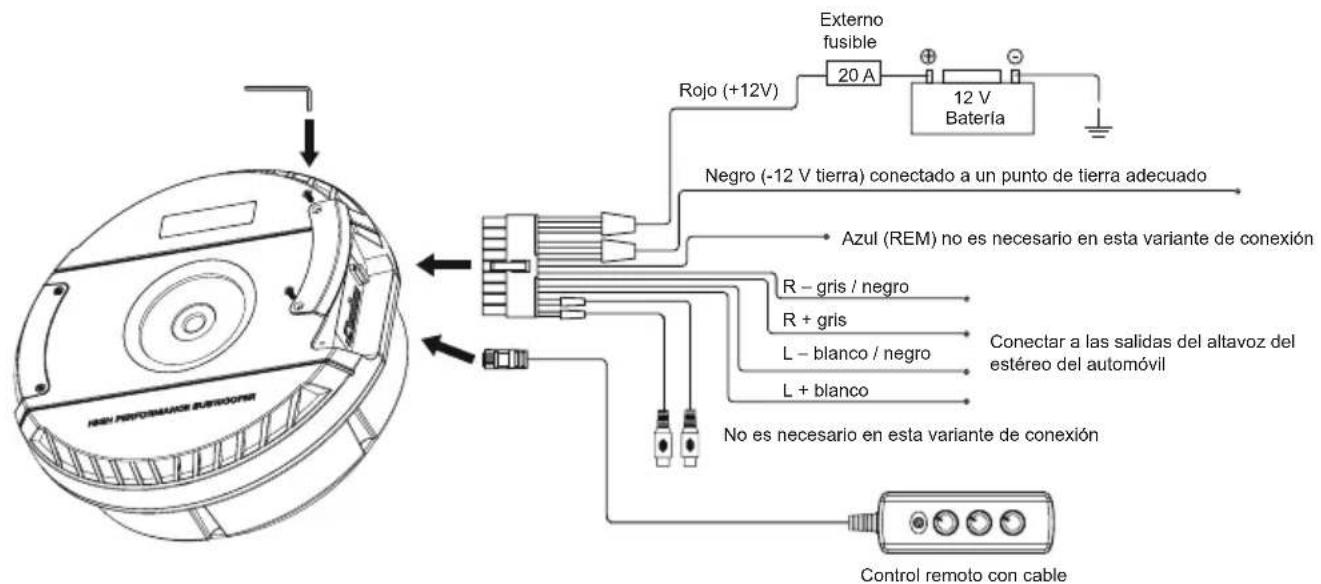

INTERCONEXION POR ENTRADAS DE ALTO NIVEL CON ENCENDIDO AUTOMÁTICO:

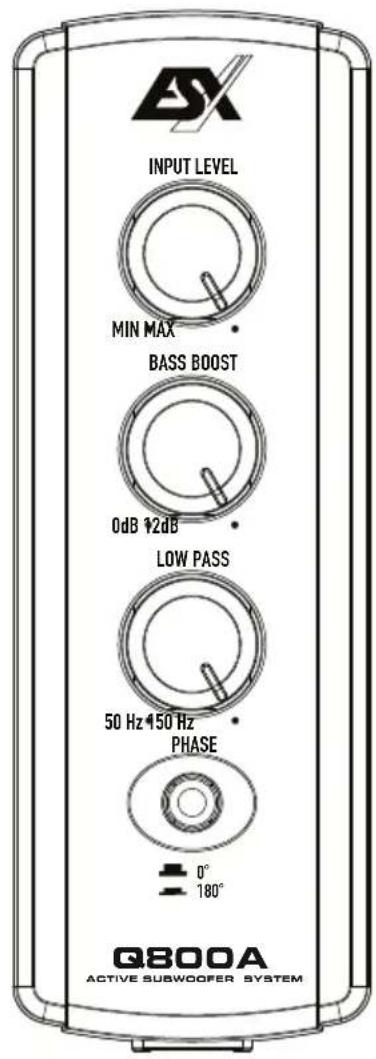

SENSIBILIDAD DE ENTRADA
El nivel de entrada pueda adaptarse a todas las radios de coche. Ponga el regulator de volumen de su radio en posicion media y ajuste el regulator del nivel de entrada INPUT LEVEL de forma que se escuche un volumen medio. En esta posicion, normalmente se garantiza unaerva de potencia suficiente si se da una distancia de voltaje sofométrico optima.
BASS BOOST REGULABLE
Con el regulador BASS BOOST se pueda ajustar el nivel de 0 - 12dB.
INTERRUPTOR DE FASE
El interruptor PHASE permite modifier la fase de 0^ a 180^ para ajustarla a la acustica del vehiculo.
FILTRO DE PASO BAJO REGULABLE
Selección el corte de fecuencia deseado en el regulator LOW PASS. De esta forma, solo las fecuencias por debajo del corte serán amplificadas y el subwoofer funciona más preciso y eficientemente.
