Quantum Q800A - Altoparlante ESX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante per bassi (Subwoofer)
Marca	ESX
Modello	Quantum Q800A
Diametro	20 cm (8")
Potenza di uscita RMS	1 x 100 W
Potenza di uscita Max.	1 x 200 W
Gamma di frequenze	20 - 150 Hz
Filtro passa-basso	50 - 150 Hz (regolabile)
Filtro subsonico	Fissato a 20 Hz
Sfasamento	0° / 180° (commutabile)
Bass Boost	0 - 12 dB @ 45 Hz (regolabile)
Alimentazione	+12 V (9 - 15 V), negativo a massa
Fusibile	20 A
Dimensioni (L x A x P)	Ø 360 x 145 mm
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare l'umidità.
Sicurezza	Installazione consigliata da un professionista. Scollegare la batteria prima dell'installazione. Utilizzare un fusibile 20 A vicino alla batteria.
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio post-vendita.
Informazioni generali	Manuale d'uso disponibile per download gratuito.

Domande frequenti - Quantum Q800A ESX

Come collegare l'amplificatore?

Collegare prima il morsetto GND al negativo della batteria. Collegare poi il morsetto +12 V tramite un cavo con fusibile integrato al positivo della batteria. Il fusibile deve essere posizionato a meno di 30 cm dalla batteria. Assicurarsi che tutti i collegamenti siano ben serrati.

Quale fusibile utilizzare per l'amplificatore?

Utilizzare un fusibile da 20 A posizionato vicino alla batteria, sul cavo di alimentazione +12 V.

Come regolare il Bass Boost?

La regolazione BASS BOOST consente di aumentare il livello dei bassi da 0 a 12 dB a 45 Hz. Usarlo con moderazione per evitare distorsioni.

Cosa fare se l'audio è distorto?

Controllare prima la regolazione del livello di ingresso (INPUT LEVEL). Assicurarsi che la sensibilità di ingresso sia adatta all'autoradio. Ridurre eventualmente il guadagno o il Bass Boost. Verificare anche che i collegamenti siano corretti e che il fusibile non sia difettoso.

Posso usare questo amplificatore con una batteria 24 V?

No, l'amplificatore è progettato per un sistema 12 V (intervallo 9-15 V). Una tensione superiore potrebbe danneggiare l'apparecchio.

Come regolare la sensibilità di ingresso?

Impostare prima il volume dell'autoradio a un livello medio. Ruotare poi il potenziometro INPUT LEVEL dell'amplificatore per ottenere un volume sonoro confortevole. Questo garantisce un rapporto segnale/rumore ottimale.

A cosa serve l'interruttore di fase?

L'interruttore PHASE consente di passare da 0° a 180° per sincronizzare la risposta del subwoofer con gli altri altoparlanti del veicolo, in base alle caratteristiche acustiche dell'abitacolo.

Come pulire l'altoparlante?

Utilizzare un panno asciutto e morbido per spolverare la superficie. Evitare liquidi o prodotti chimici che potrebbero danneggiare la membrana.

Posso installare l'apparecchio da solo?

Si consiglia di affidare l'installazione a un professionista per evitare di danneggiare i componenti del veicolo (cavi, computer di bordo, serbatoio, ecc.) e garantire la massima sicurezza.

Qual è la garanzia del prodotto?

La garanzia dipende dal rivenditore. Consultare le condizioni di garanzia fornite con l'apparecchio o contattare il servizio post-vendita ESX.

MANUALE UTENTE Quantum Q800A ESX

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

DATI TECHNICI Q800A

Subwoofer	20 cm (8a)
Potenza di uscita RMS	1 x 100 W
Potenza di uscita Max.	1 x 200 W
Gamma di frequenza	20 – 150 Hz
Filtro passa basso	50 – 150 Hz
Filtro Subsonic	Risolto a 20 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentazione	+12 V (9 – 15 V), negativo a massa
Fusibile	20 A
Dimensioni (L x A x P)	Ø 360 x 145 mm

Con riserva di apportare modifiche tecniche

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa.
• Montare l'amplificatore in modo tale che sua completeness protetto da urti, polvere e sporcizia.
• Fare attenuatione al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, allrimenti si possono verificare irradianazioni di disturbo.
• Fare attenuation al fatto che i controli e gli elementi di lavoro siano accessibili dopo il montaggio.
• Le prestazioni e l'affidabilità dell'impiano dipendono alla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una INSTALLazione con diversi altoparlanti o di unsystema complesso multiplo.
• Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.
• Evitare qualsiasi danno o la rimozione dei componenti del veicolo come fili, cavi, computer di bordo, le cinture di sicurezza, serbatoio o similii.

ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE

ATTENZIONE: Prima di iniziare con l'installazione staccare il morsetto negativo della batteria dell'auto, per evitare cortocircuiti.

Innanzitutto create un collegamento tra il morsetto GND dell'amplificatore e il polo negativo della batteria. E molto importante create un buon collegamento. Eliminare accuramente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può come consequences un malfunzionamento o disturbi e distorsioni.

L'attacco dell'amplificatore +12V viene collegato attraverso un cavo elettrico con un fusabile separato integrato, al polo positivo della batteria. Il fusabile si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al fusabile deve essere inferiore a 30 cm. Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti.

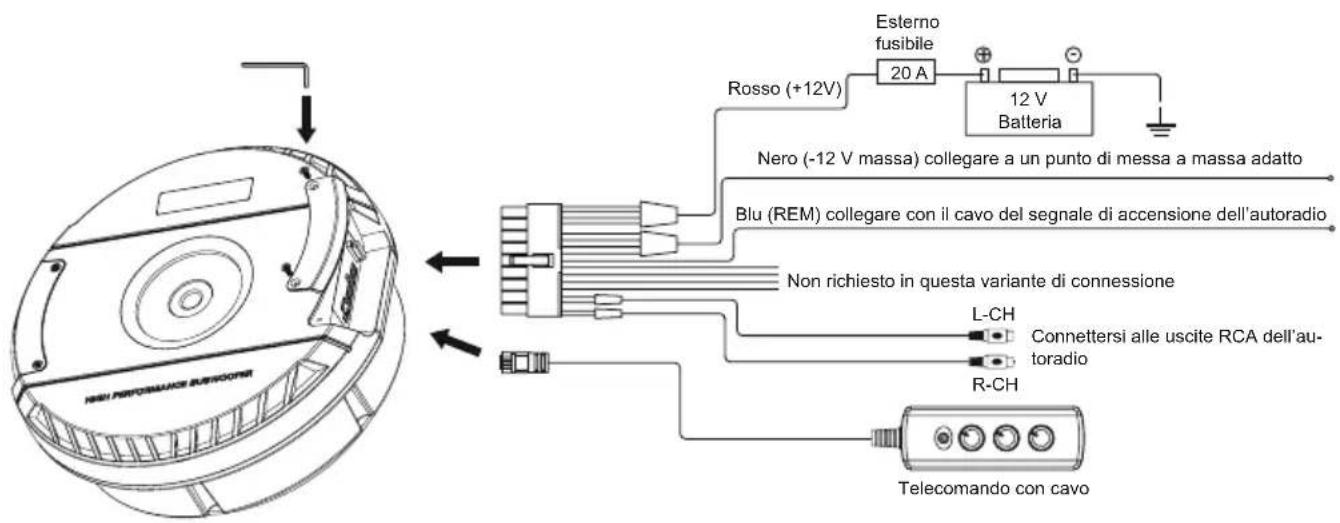

INTERCONNECTION DA INGRESSI RCA CON SEGNALE DI ACCENSIONE (REM):

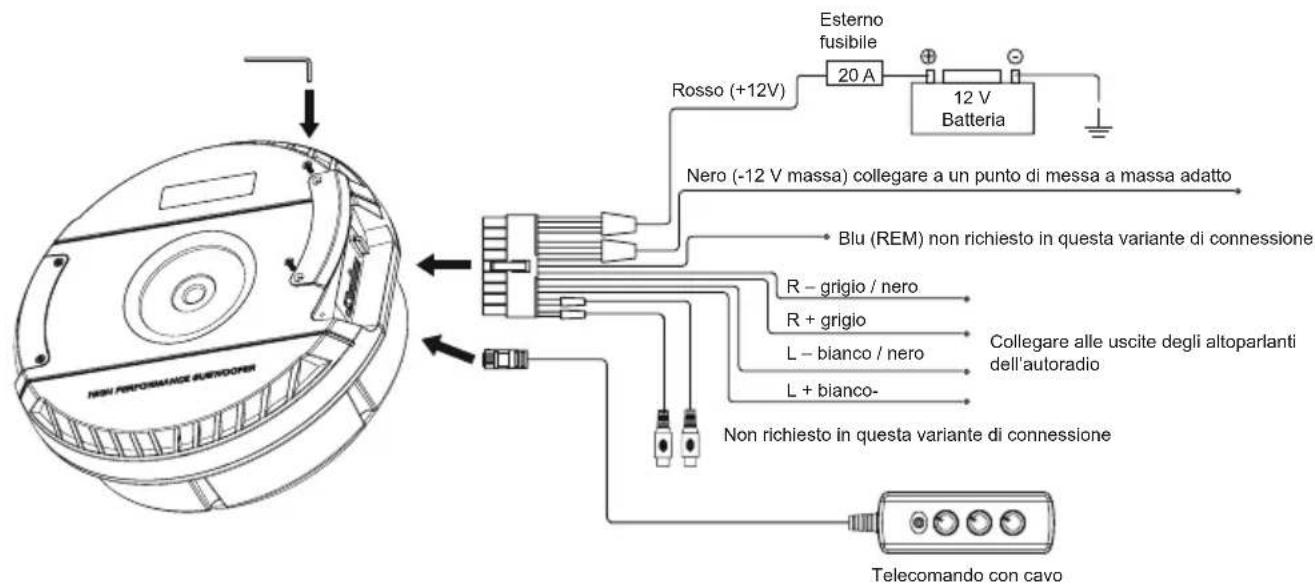

INTERCONNECTION DI INGRESSI AD ALTO LIVELLO CON ACCENSIONE AUTOMATICA:

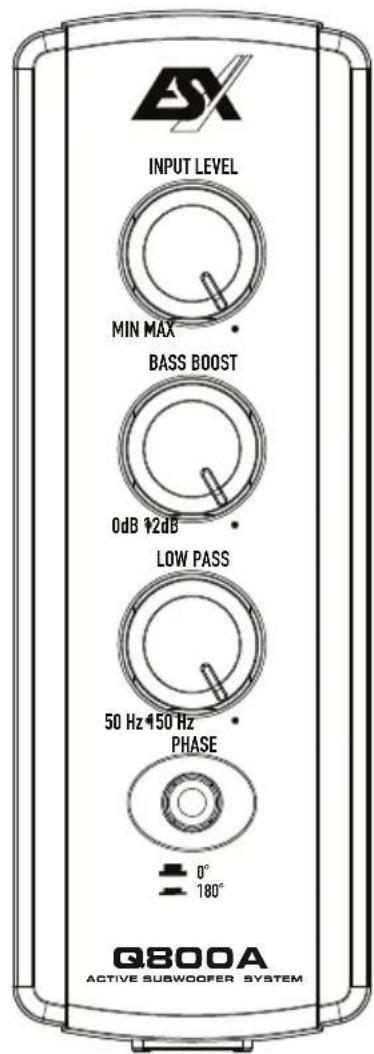

SENSIBILITA D'INGRESSO

La sensibilità d'ingresso può essere adattata ad agli autoradio o ad agli sorgente. Ruotare il regolatore di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso INPUT LEVEL in modo tale da ottenere un volume audio medio. Con但这a regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

BASS BOOST REGOLABILE

Mediante il controlo BASS BOOST avete la possibilità di regolare il livello dei bassi da 0 a 12dB.

INTERRUPTORE DI FASE

L'interrottre PHASE permette di impostare la fase tra 0^ e 180^ in base al tempo di funzionamento del segnale.

FILTRO PASSA BASSO REGOLABILE

Impostare le frequenze di crossover desiderata dal filtrlo passa basso (LOW PASS) utilizzando il regolatore. In quello modo solo le frequenze al di sotto della frequenza di crossover scelta verranno amplificate ed il Subwoofer suonerà in modo più preciso ed efficente.
