Signum SL300A - Altoparlante ESX - Manuale utente e istruzioni gratuiti

Marca	ESX
Modello	Signum SL300A
Tipo di prodotto	Subwoofer amplificato
Diametro dell'altoparlante	13 cm (5.25 pollici)
Potenza di uscita RMS (subwoofer)	1 x 100 W
Potenza di uscita RMS (altoparlanti supplementari)	2 x 35 W
Potenza di uscita max (subwoofer)	1 x 200 W
Potenza di uscita max (altoparlanti supplementari)	2 x 50 W
Filtro passabasso	50 – 150 Hz (regolabile)
Filtro passaalto (uscite altoparlante)	100 / 300 Hz (commutabile)
Filtro subsonico	Fissato a 25 Hz
Interruttore di fase	0° / 180°
Alimentazione	+12 V (9 – 15 V), negativo a massa
Fusibile	20 A
Dimensioni (diametro x altezza)	∅ 374 x 105 mm
Ingressi	Basso livello (RCA) e alto livello (cavo altoparlante)
Accensione automatica	Sì (tramite rilevamento di tensione)
Sensibilità d'ingresso regolabile	Sì (INPUT LEVEL)
Montaggio consigliato	Nel vano del cerchione (cerchioni da 15 a 25 pollici)
Accessori inclusi	Telecomando

Domande frequenti - Signum SL300A ESX

Qual è la potenza RMS del subwoofer Signum SL300A?

Il subwoofer eroga 1 x 100 W RMS per l'altoparlante dei bassi integrato.

Posso collegare altoparlanti supplementari a questo amplificatore?

Sì, l'apparecchio dispone di due uscite altoparlante supplementari con 2 x 35 W RMS (filtro passaalto regolabile 100/300 Hz).

Come collegare l'amplificatore se la mia autoradio non ha uscite RCA?

Utilizzare l'ingresso ad alto livello (HIGH IN) con un cavo adattatore fornito dal rivenditore. Non utilizzare mai i due tipi di ingresso contemporaneamente.

Come funziona l'accensione automatica?

Posizionare l'interruttore AUTO TURN ON su ON; l'amplificatore rileva un aumento di tensione sul segnale di ingresso e si accende automaticamente con la sorgente. Il collegamento REM non è quindi necessario.

Qual è la dimensione del cerchione compatibile?

Il subwoofer si monta nel vano del cerchione per cerchioni da 15 a 25 pollici.

Come regolare la sensibilità d'ingresso?

Ruotare il volume dell'autoradio a metà corsa, quindi regolare il potenziometro INPUT LEVEL fino a ottenere un volume medio.

A cosa serve l'interruttore di fase?

Permette di scegliere tra 0° o 180° per sincronizzare il tempo di reazione del subwoofer con gli altoparlanti principali in base all'acustica del veicolo.

Quale fusibile utilizzare?

Utilizzare un fusibile da 20 A per proteggere l'apparecchio. Assicurarsi che sia accessibile dopo il montaggio.

Posso utilizzare l'ingresso ad alto livello e RCA contemporaneamente?

No, non utilizzare mai entrambi contemporaneamente poiché potrebbe danneggiare gravemente l'apparecchio.

Qual è la frequenza del filtro subsonico?

Il filtro subsonico è fissato a 25 Hz per proteggere l'altoparlante dalle frequenze infrasonore.

MANUALE UTENTE Signum SL300A ESX

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

DATI TECNICI SL300A

Subwoofer	13 cm (5.25")
Potenza di uscita RMS	1 x 100 W per subwoofer2 x 35 W per altoparlanti aggiuntivi
Potenza di uscita Max.	1 x 200 W per subwoofer2 x 50 W per altoparlanti aggiuntivi
Filtro passa basso	50 – 150 Hz
Filtro passa alto per le uscite dell'altoparlante	100 / 300 Hz
Filtro subsonic	Risolto a 25 Hz
Phase Shift	0° / 180°
Alimentazione	+12 V (9 – 15 V), negativo a massa
Fusibile	20 A
Dimensioni (L x A x P)	∅ 374 x 105 mm

Con riserva di apportare modifiche tecniche

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa.
• Montare l'amplificatore in modo tale che sia completamente protetto da urti, polvere e sporcizia.
• Fare attenzione al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo.
• Fare attenzione al fatto che i controlli e gli elementi di comando siano accessibili dopo il montaggio.
• Le prestazioni e l'affidabilità dell'impianto dipendono dalla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con diversi altoparlanti o di un sistema complesso multiplo.
• Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.
• Evitare qualsiasi danno o la rimozione dei componenti del veicolo come fili, cavi, computer di bordo, le cinture di sicurezza, serbatoio o simili.

MONTAGGIO

nel bordo del cerchione (cerchi da 15 a 25 pollici)

Dado di fissaggio 1

Dado di fissaggio 2

Rondella 1 2 mm

Rondella 2 1,5 mm

Vite di fissaggio M8

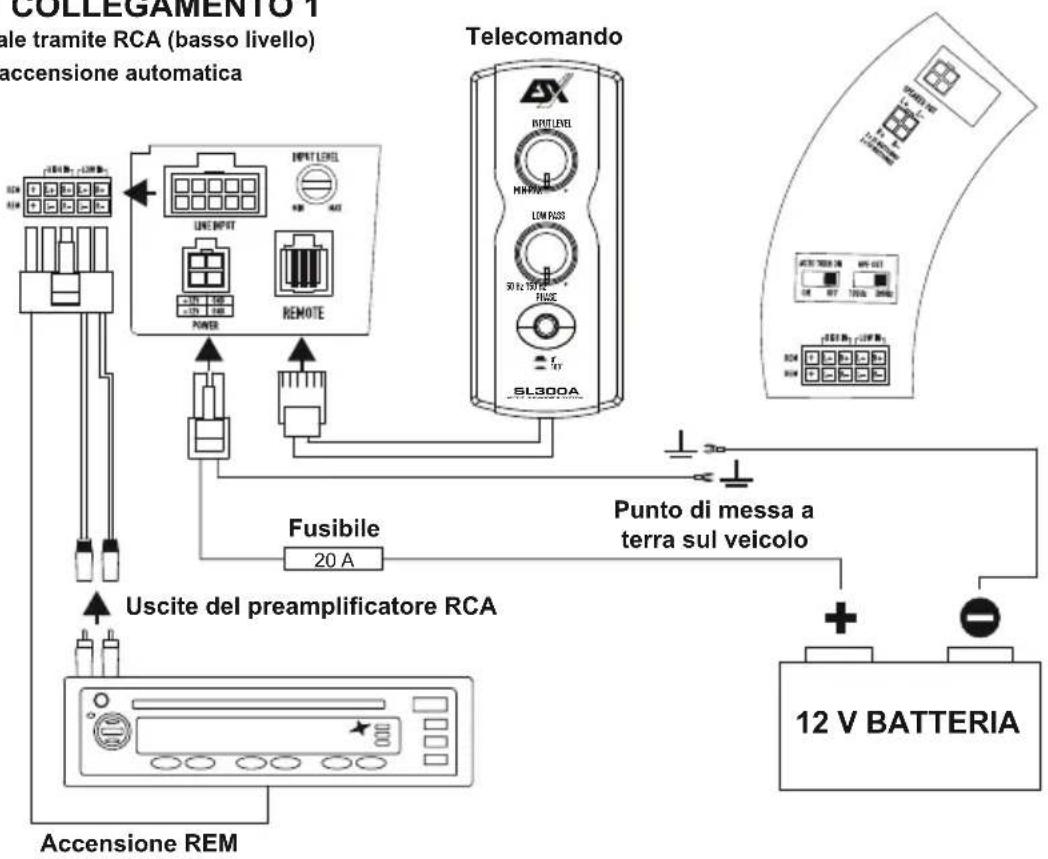

ESEMPIO DI COLLEGAMENTO 1
Ingresso del segnale tramite RCA (basso livello) senza funzione di accensione automatica

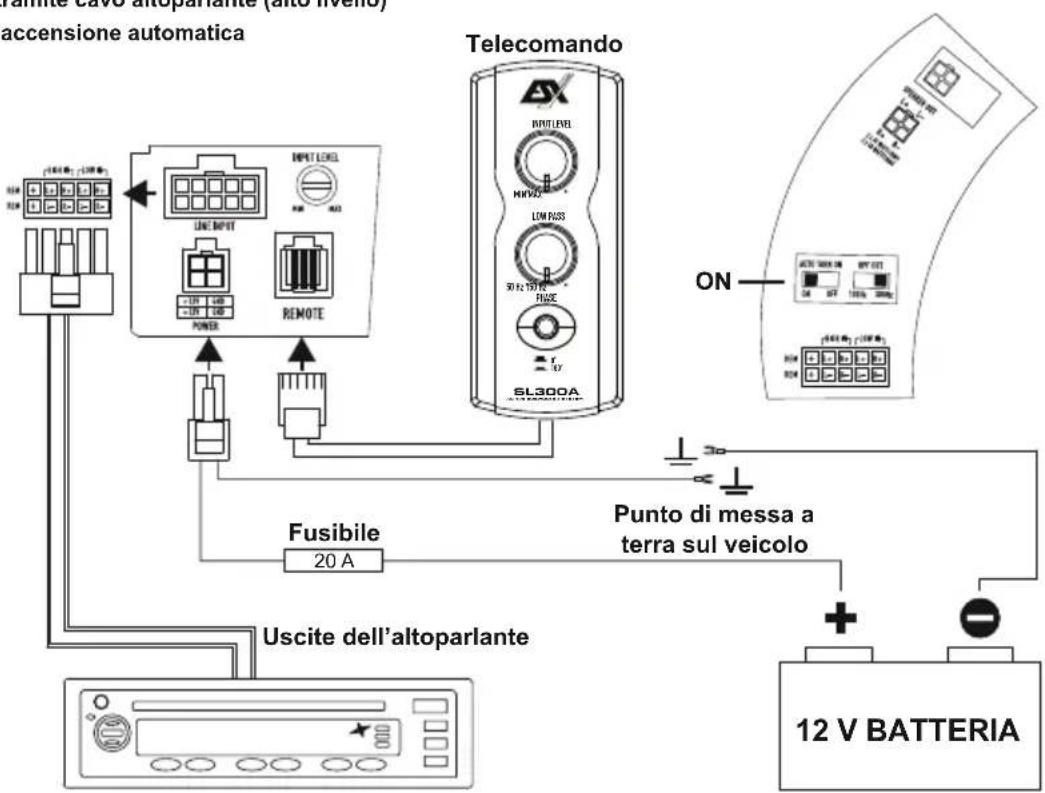

ESEMPIO DI COLLEGAMENTO 2
Ingresso segnale tramite cavo altoparlante (alto livello) con la funzione di accensione automatica

INGRESSI BASSO LIVELLO (TRAMITE USCITE DEL PREAMPLIFICATORE RCA)

Gli ingressi di basso livello LOW IN vengono utilizzati per pilotare l'amplificatore tramite le uscite del preamplificatore (uscite RCA) dall'autoradio.

INGRESSO ALTO LIVELLO (TRAMITE LE USCITE ALTOPARLANTI)

L'ingresso alto livello HIGH IN per connettere l'ingresso dell'apparecchio con I cavi degli altoparlanti nel caso la vostra sorgente non sia equipaggiata di uscite RCA.

Attraverso cavi adeguati forniti dal vostro rivenditore car audio, prolungate le uscite della sorgente fino a dove volete posizionare il vostro apparecchio.

NOTA: Non impiegare mai gli ingresso alto livello e RCA contemporaneamente. Il farlo potrebbe danneggiare seriamente l'apparecchio.

FUNZIONE DI ACCENSIONE AUTOMATICA

Spingere l'interruttore AUTO TURN ON in posizione ON. Non appena si accende la sorgente, l'amplificatore rileva un aumento di tensione e quindi si accende. Non appena si spegne la sorgente, anche l'amplificatore si spegne automaticamente.

NOTA: La funzione di accensione automatica funziona solitamente con il 90% delle sorgenti, in quanto dotate di uscite ad Alta Potenza. Potrebbe non funzionare con sorgenti di vecchia generazione.

SENSIBILITÀ D'INGRESSO

La sensibilità d'ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore di volu- me audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso INPUT LEVEL in modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

INTERRUTTORE DI FASE

L'interruttore PHASE permette di impostare la fase tra 0° e 180° in base al tempo di funzionamento del segnale.

FILTRO PASSA BASSO REGOLABILE

Impostare le frequenze di crossover desiderata dal filtro passa basso utilizzando il regolatore LOW PASS. In questo modo solo le frequenze al di sotto della frequenza di crossover scelta verranno amplificate ed il Subwoofer suonerà in modo più preciso ed efficiente.

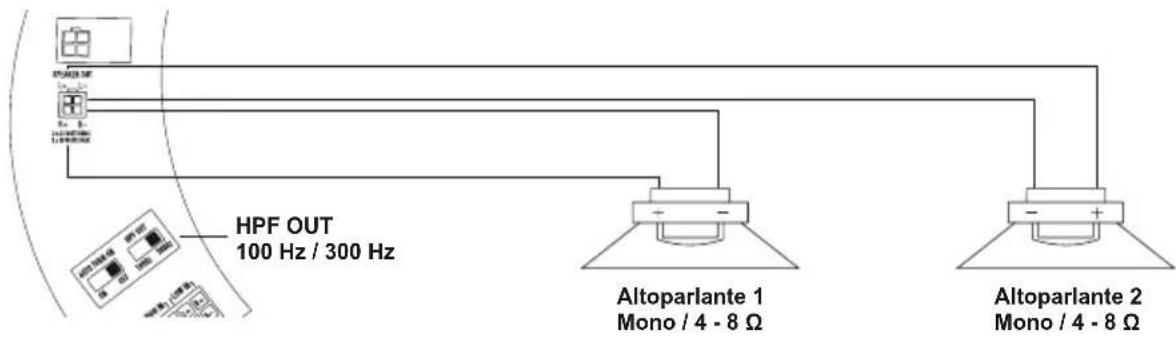

USCITE ALTOPARLANTI (OPZIONALI)

Collegare due altoparlanti alle uscite degli altoparlanti per amplificare ciascuno con 35 watt RMS. L'interruttore HPF OUT può impostare la frequenza del filtro passa-alto da 100 Hz a 300 Hz.

SIGNUM

Audio Design GmbH

Am Breilingsweg 3 · D-76709 Kronau/Germany

Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
