Marque	ESX
Modèle	Signum SL300A
Type de produit	Subwoofer amplifié
Diamètre du haut-parleur	13 cm (5.25 pouces)
Puissance de sortie RMS (subwoofer)	1 x 100 W
Puissance de sortie RMS (haut-parleurs supplémentaires)	2 x 35 W
Puissance de sortie max (subwoofer)	1 x 200 W
Puissance de sortie max (haut-parleurs supplémentaires)	2 x 50 W
Filtre passe-bas	50 – 150 Hz (réglable)
Filtre passe-haut (sorties haut-parleur)	100 / 300 Hz (commutable)
Filtre subsonic	Fixé à 25 Hz
Interrupteur de phase	0° / 180°
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	20 A
Dimensions (diamètre x hauteur)	∅ 374 x 105 mm
Entrées	Bas niveau (RCA) et haut niveau (câble haut-parleur)
Allumage automatique	Oui (par détection de tension)
Sensibilité d'entrée réglable	Oui (INPUT LEVEL)
Montage recommandé	Dans le lit de jante (jantes 15 à 25 pouces)
Accessoires inclus	Télécommande

FOIRE AUX QUESTIONS - Signum SL300A ESX

Quelle est la puissance RMS du subwoofer Signum SL300A ?

Le subwoofer délivre 1 x 100 W RMS pour le haut-parleur de graves intégré.

Puis-je connecter des haut-parleurs supplémentaires à cet ampli ?

Oui, l'appareil dispose de deux sorties haut-parleur supplémentaires avec 2 x 35 W RMS (filtre passe-haut réglable 100/300 Hz).

Comment brancher l'amplificateur si mon autoradio n'a pas de sorties RCA ?

Utilisez l'entrée haut niveau (HIGH IN) avec un câble adaptateur fourni par votre revendeur. Ne jamais utiliser les deux types d'entrée simultanément.

Comment fonctionne l'allumage automatique ?

Placez l'interrupteur AUTO TURN ON sur ON ; l'ampli détecte une augmentation de tension sur le signal d'entrée et s'allume automatiquement avec la source. La connexion REM n'est alors pas nécessaire.

Quelle est la taille de jante compatible ?

Le subwoofer se monte dans le lit de jante pour des jantes de 15 à 25 pouces.

Comment régler la sensibilité d'entrée ?

Tournez le volume de l'autoradio à mi-course, puis ajustez le potentiomètre INPUT LEVEL jusqu'à obtenir un volume sonore moyen.

À quoi sert l'interrupteur de phase ?

Il permet de choisir entre 0° ou 180° pour synchroniser le temps de réaction du subwoofer avec les haut-parleurs principaux selon l'acoustique du véhicule.

Quel fusible utiliser ?

Utilisez un fusible de 20 A pour protéger l'appareil. Assurez-vous qu'il soit accessible après le montage.

Puis-je utiliser l'entrée haut niveau et RCA en même temps ?

Non, ne jamais utiliser les deux simultanément car cela peut endommager sérieusement l'appareil.

Quelle est la fréquence du filtre subsonic ?

Le filtre subsonic est fixé à 25 Hz pour protéger le haut-parleur des fréquences infrasonores.

MODE D'EMPLOI Signum SL300A ESX

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CARACTÉRISTIQUES

Subwoofer	13 cm (5.25")
Puissance de sortie RMS	1 x 100 W pour Subwoofer2 x 35 W pour des haut-parleurs supplémentaires
Puissance de sortie Max.	1 x 200 W pour Subwoofer2 x 50 W pour des haut-parleurs supplémentaires
Filtre passe-bas	50 – 150 Hz
Filtre passe-haute pour les sorties de haut-parleur	100 / 300 Hz
Filtre Subsonic	Fixé à 25 Hz
Interrupteur de phase	0° / 180°
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	20 A
Dimensions (L x H x P)	∅ 374 x 105 mm

Sous toutes réserves de modifications techniques

RECOMMANDATIONS AVANT L'INSTALLATION

• Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite.
• Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépend de la qualité de l'installation. Il est préférable de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, ordinateur de bord, ceinture de sécurité, réservoir d'essence etc.

ASSEMBLÉE

dans le lit de jante (jantes de 15 à 25 pouces)

Écrou de fixation 1

Écrou de fixation 2

Rondelle 1 2 mm

Rondelle 2 1,5 mm

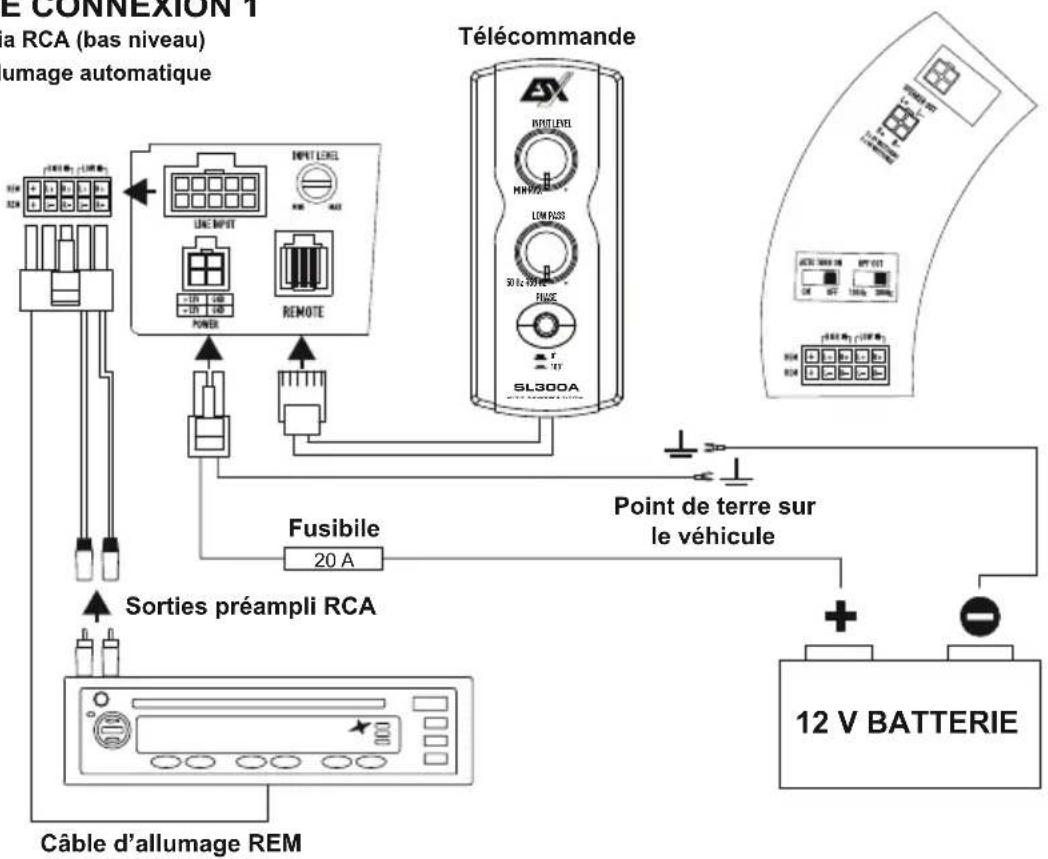

EXEMPLE DE CONNEXION 1
Entrée de signal via RCA (bas niveau) sans fonction d'allumage automatique

E CKNEXION T a RCA (bas niveau) lumage automatique Télécommande INSU LEVEL MINI LEVEL LINE INPUT LOW PRESS 30 Hz 300A PULSE SL300A Fusibile 20 A Point de terre sur le véhicule Sorties préampli RCA Câble d'allumage REM + - 12 V BATTERIE

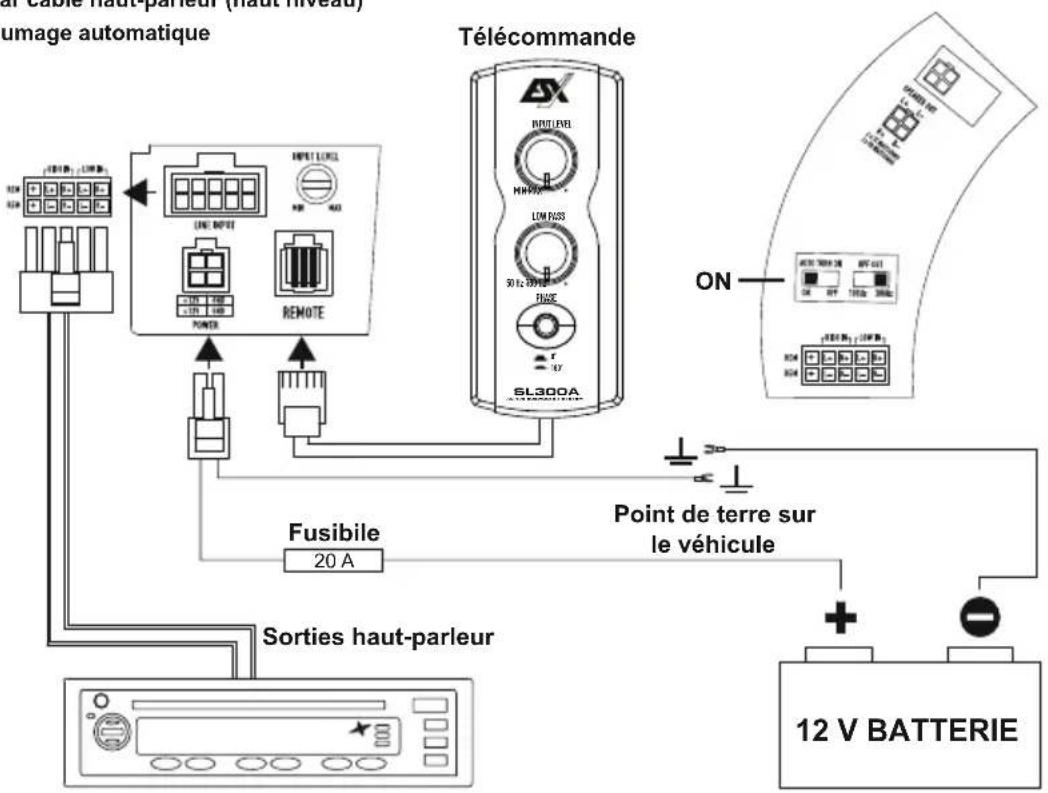

EXEMPLE DE CONNEXION 2
Entrée du signal par câble haut-parleur (haut niveau) avec fonction d'allumage automatique

A. Cable must parleur (haut mireau) Télécommande Tumage automatique ON Fusibile 20 A Point de terre sur le véhicule Sorties haut-parleur 12 V BATTERIE

ENTRÉES DE BAS NIVEAU (VIA LES SORTIES DE PRÉAMPLI RCA)

Les entrées de bas niveau LOW IN permettent de commander l'amplificateur via les sorties du préampli RCA de autoradio.

ENTRÉES DE HAUT NIVEAU (VIA HAUT PARLEUR SORTIES)

L'entrée haut niveau HIGH IN est appropriée pour connecter les entrées de l'appareil avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournit par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu'à l'emplacement où vous installerez votre appareil. Puis connecter chaque câble des hauts-parleurs avec les connecteurs d'entrées haut niveau jack.

ATTENTION: Ne jamais utiliser l'entrée haut niveau et le RCA en même temps. Ceci peut endommager sérieusement l'appareil.

FONCTION ALLUMAGE AUTOMATIQUE

Apportez sur l'interrupteur AUTO TURN ON en position ON et l'amplificateur détecte une augmentation de tension sur le signal d'entrée lorsque la source sera allumée. Puis l'amplificateur s'allume également. Dés que la source est éteinte, l'amplificateur s'étend également automatiquement. Dans ce cas la connexion à REM n'est pas nécessaire.

NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu'elles sont équipés de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction "Auto Turn On" ne fonctionne pas.

RÉGLAGE DE LA SENSIBILITÉ D'ENTRÉE

La sensibilité d'entrée peut être adaptée à chaque autoradio. A cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée INPUT LEVEL de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

INTERRUPTEUR DE PHASE

Le interrupteur PHASE permet d'ajuster la phase entre 0° ou 180° pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

FILTRE PASSE-BAS RÉGLABLE

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LOW PASS. De cette manière, le filtre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtre permet une diminution précise des zones de fréquences médiums et aiguës.

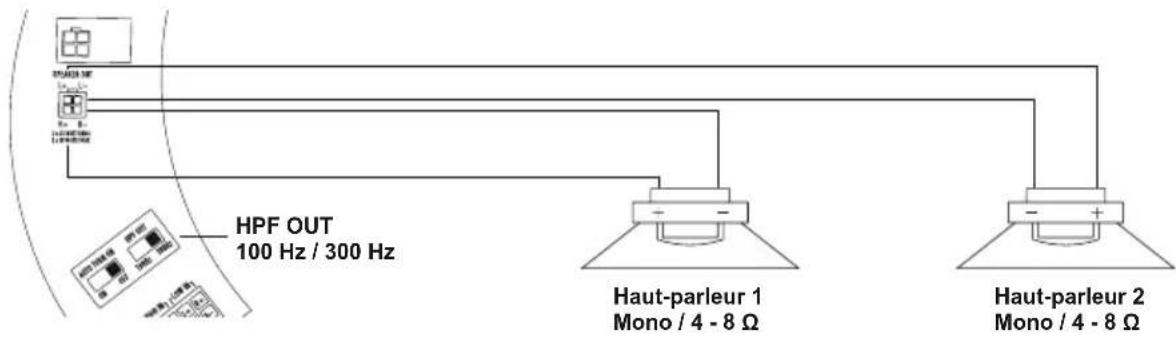

SORTIES DE HAUT-PARLEUR (EN OPTION)

Connectez deux haut-parleurs aux sorties haut-parleur pour amplifier chacune avec 35 watts RMS. Le commutateur HPF OUT peut régler la fréquence du filtre passe-haut de 100 Hz à 300 Hz.

HPF OUT 100 Hz / 300 Hz Haut-parleur 1 Mono / 4 - 8 Ω Haut-parleur 2 Mono / 4 - 8 Ω
