BEDIENUNGSANLEITUNG Signum SL300A ESX
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen.
TECHNISCHE DATEN SL300A
| Subwoofer | 13 cm (5.25") |
| Ausgangsleistung RMS | 1 x 100 W für Subwoofer2 x 35 W für zusätzliche Lautsprecher |
| Ausgangsleistung Max. | 1 x 200 W für Subwoofer,2 x 50 W für zusätzliche Lautsprecher |
| Tiefpassfilter | 50 – 150 Hz |
| Hochpassfilter für Lautsprecherausgänge | 100 / 300 Hz |
| Subsonicfilter | Fixiert bei 25 Hz |
| Phasen-Schalter | 0° / 180° |
| Betriebsspannung | +12 V (9 – 15 V), Minus an Masse |
| Sicherung | 20 A |
| Abmessungen | ∅ 374 x 105 mm |
Technische Änderungen vorbehalten
HINWEISE VOR DER INSTALLATION
- Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
- Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.
- Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
- Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
- Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

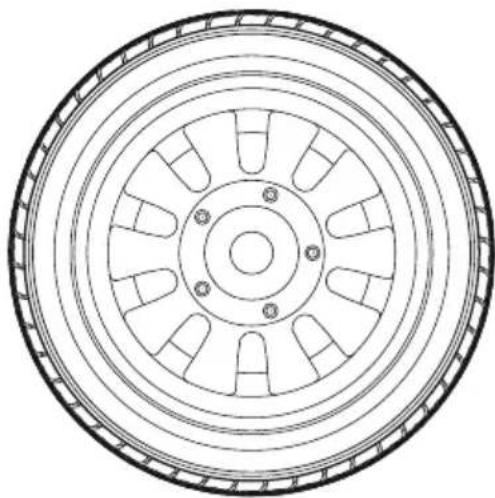

MONTAGE
im Felgenbett (15- bis 25-Zoll Felgen)
Fixiernuss 1
Fixiernuss 2
Unterlage 1
2 mm
Unterlage 2
1,5 mm
Beispiel 1 Beispiel 2

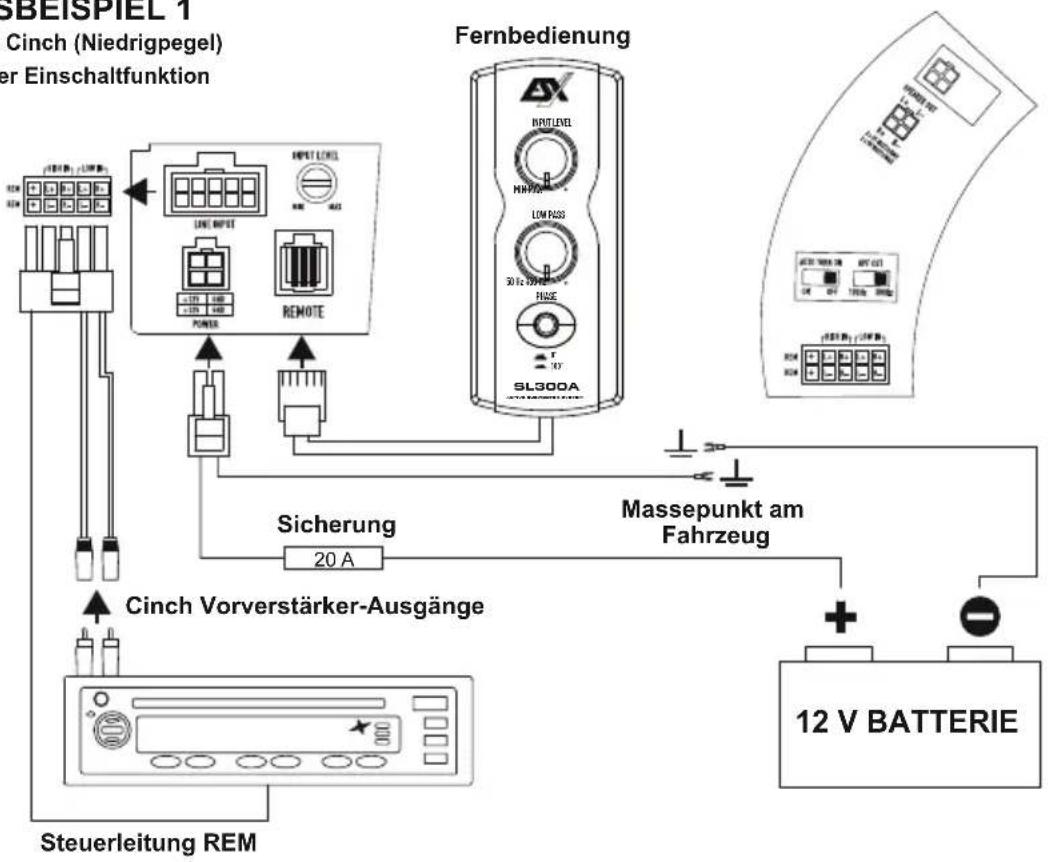

ANSCHLUSSBEISPIEL 1
Signaleingang per Cinch (Niedrigpegel) ohne automatischer Einschaltfunktion


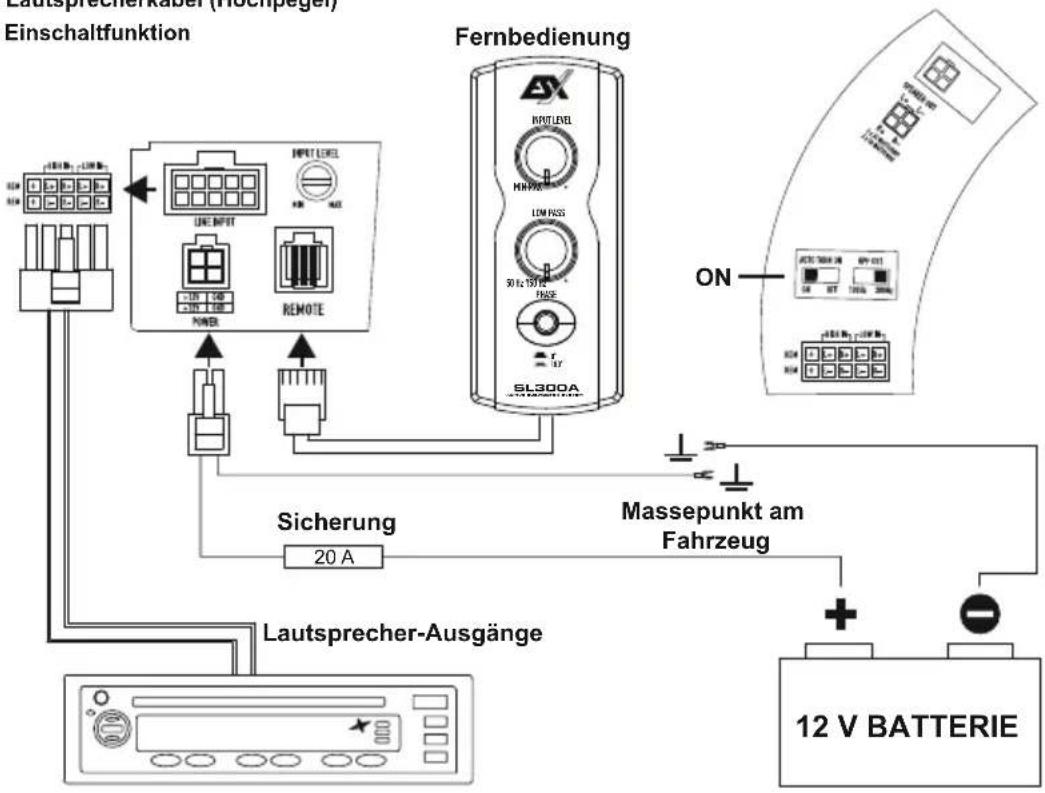

Signaleingang per Lautsprecherkabel (Hochpegel) mit automatischer Einschaltfunktion
Die Niedrigpegeleingänge LOW IN dienen zur Ansteuerung des Verstärkers mittels der Vorverstärker-Ausgänge (Cinch-Ausgänge) vom Steuergerät (Autoradio).
HOCHPEGELEINGÄNGE (PER LAUTSPRECHER-AUSGÄNGE)
Die Hochpegeleingänge HIGH IN dienen zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.
ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen.
AUTOMATISCHE EINSCHALTFUNKTION
Schieben Sie den Schalter AUTO TURN ON in die Position ON. Der Verstärker erkennt dann beim Einschalten des Steuergerätes einen Spannungsanstieg und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss REM für die Einschaltleitung ist in diesem Falle ohne Funktion und muss nicht belegt werden.
HINWEIS: Die Automatische Einschaltfunktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.
EINGANGSEMPFINDLICHKEIT
Drehen Sie den Regler INPUT LEVEL gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler INPUT LEVEL ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
SCHALTBARE PHASENLAGE
Mit dem Tastschalter PHASE kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.
REGELBARER TIEFPASSFILTER
Mit dem Regler LOW PASS können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger.

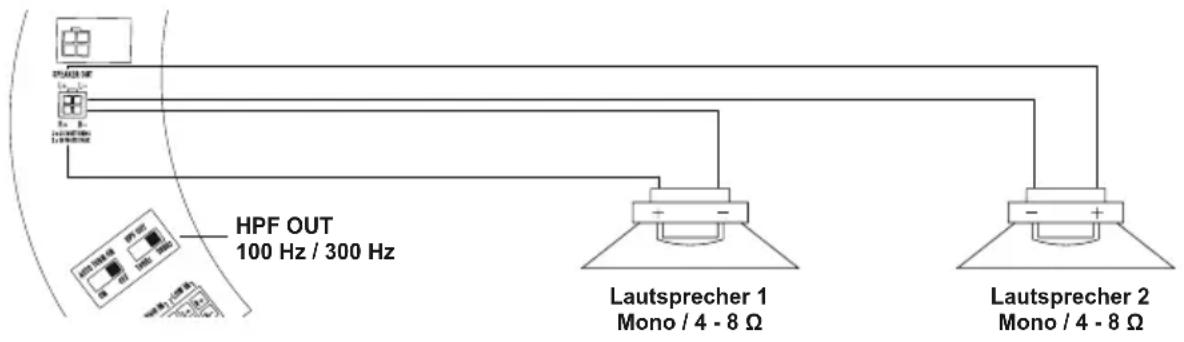

LAUTSPRECHERAUSGÄNGE (OPTIONAL)
Schließen Sie zwei Lautsprecher an die Lautsprecherausgänge an, um diese mit jeweils 35 Watt RMS zu verstärken. Mit dem Schalter HPF OUT können die Sie Hochpassfilterfrequenz von 100 Hz auf 300 Hz schalten.
