Marke	ESX
Modell	Vision V800A
Typ	Tieftöner (Subwoofer) mit passivem Strahler
Lautsprechergröße	20 cm (8")
Passivstrahler	20 cm (8")
RMS-Ausgangsleistung	1 x 200 W
Maximale Ausgangsleistung	1 x 400 W
Tiefpassfilter	50 – 150 Hz, Flanke 12/18 dB/Oktave
Subsonic-Filter	Fest bei 15 Hz
Phase	0° / 180°
Bass Boost	0 – 12 dB bei 45 Hz
Stromversorgung	12 V (9 – 15 V), negativ an Masse
Sicherung	25 A
Abmessungen (B x H x T)	235 x 275 x 350/240 mm
Audioeingänge	RCA und Hochpegeleingang (HI LEVEL)
Eingangsempfindlichkeitseinstellung	LEVEL, Drehregler
Filterflanke	Wählbar 12 dB oder 18 dB
Sonderfunktionen	Automatisches Einschalten, Fernbedienung des Basspegels, Schutzschaltung
Anzeigen	POWER-LED (grün), PROTECT-LED (rot)
Empfohlene Installation	Im Kofferraum, mit ausreichender Belüftung, getrennte Audio- und Stromkabel
Sicherheit	Batterie vor Installation abklemmen, Sicherung nahe der Batterie

Häufig gestellte Fragen - Vision V800A ESX

Wie installiere ich den Subwoofer Vision V800A?

Trennen Sie zuerst die negative Batterieklemme. Montieren Sie den Verstärker an einem belüfteten Ort, vorzugsweise im Kofferraum. Schließen Sie die GND-Klemme an Masse an, dann die +12V-Klemme über ein Kabel mit Sicherung (weniger als 30 cm von der Batterie). Verbinden Sie das REM-Kabel mit dem Steuerausgang des Autoradios. Schließen Sie schließlich die Audiokabel (RCA oder Hochpegel) und die Lautsprecher an.

Welche Leistung wird für die Stromversorgung empfohlen?

Das Gerät benötigt eine 12-V-Stromversorgung (9 bis 15 V) mit negativer Masse. Verwenden Sie ein Kabel mit geeignetem Querschnitt (mindestens 4 mm² für die Stromversorgung) und eine 25-A-Sicherung in der Nähe der Batterie.

Was tun, wenn die PROTECT-LED rot leuchtet?

Dies weist auf Überhitzung oder einen Kurzschluss hin. Schalten Sie das System aus und lassen Sie es abkühlen. Überprüfen Sie die Belüftung und die korrekte Impedanz der Lautsprecher. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse und die Batteriespannung.

Wie stelle ich den Bass Boost ein?

Drehen Sie den BASS-BOOST-Regler (Pos. 11), um den Basspegel von 0 bis 12 dB bei 45 Hz einzustellen. Achtung: Übermäßige Nutzung kann die Lautsprecher beschädigen.

Wozu dient der Phasenschalter?

Der PHASE-SHIFT-Schalter (Pos. 12) ermöglicht die Wahl zwischen 0° und 180°, um die Reaktion des Subwoofers mit den anderen Lautsprechern des Fahrzeugs zu synchronisieren und so die Klangqualität zu verbessern.

Wie verwende ich die automatische Einschaltfunktion?

Stellen Sie den Schalter AUTO TURN ON (Pos. 9) auf ON. Der Verstärker erkennt eine Spannung am Hochpegeleingang und schaltet sich automatisch mit der Quelle ein. In diesem Fall ist der REM-Anschluss nicht erforderlich. Hinweis: Diese Funktion funktioniert möglicherweise nicht mit älteren Quellen.

Wie stelle ich die Eingangsempfindlichkeit ein?

Stellen Sie die Lautstärke des Autoradios auf die Hälfte und drehen Sie dann den LEVEL-Regler (Pos. 10), bis eine mittlere Lautstärke erreicht ist. Dies gewährleistet eine ausreichende Leistungsreserve und ein gutes Signal-Rausch-Verhältnis.

Wie schließe ich die Fernbedienung des Basspegels an?

Verwenden Sie das mitgelieferte Kabel, um die Fernbedienung (Pos. 16) mit dem REMOTE-Anschluss (Pos. 15) des Verstärkers zu verbinden. Sie können dann den Basspegel vom Fahrersitz aus einstellen.

Welche Kabel sollten für die Installation verwendet werden?

Für die Stromversorgung verwenden Sie ein Kabel mit ausreichendem Querschnitt (mindestens 4 mm²) mit einer 25-A-Sicherung. Für die Audiosignale verwenden Sie abgeschirmte RCA-Kabel oder ein hochwertiges Hochpegelkabel. Halten Sie die Audiokabel von den Stromkabeln fern, um Störungen zu vermeiden.

Was tun bei übermäßigem Motorgeräusch?

Überprüfen Sie, ob die Audiokabel von den Stromkabeln ferngehalten wurden. Versuchen Sie, die Quelle direkt mit dem Verstärker zu verbinden, um das Geräusch zu lokalisieren. Stellen Sie sicher, dass die Masseverbindungen sauber und gut verbunden sind. Fügen Sie bei Bedarf ein zusätzliches Massekabel von der Batterie zum Fahrgestell hinzu.

BEDIENUNGSANLEITUNG Vision V800A ESX

DEU BEDIENUNGSANLEITUNG 3

ENG USER'S MANUAL 8

FRA MODE D'EMPLOI 13

ITA MANUALE D'USO 18

ESP MANUAL DE USO 23

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen.

TECHNISCHE DATEN V800A

Subwoofer	20 cm (8")
Passivmembran	20 cm (8")
Ausgangsleistung RMS	1 x 200 W
Ausgangsleistung Max.	1 x 400 W
Tiefpassfilter	50 – 150 Hz @ 12/18dB/Oktave
Subsonicfilter	Fixiert bei 15 Hz
Phasen-Schalter	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Betriebsspannung	+12 V (9 – 15 V), Minus an Masse
Sicherung	25 A
Abmessungen (B x H x L)	235 x 275 x 350/240 mm

Technische Änderungen vorbehalten

HINWEISE VOR DER INSTALLATION

• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
• Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Das Gerät darf nicht in zu kleine oder unbelüftete Räume eingebaut werden. Schützen Sie das Gerät vor Erschütterungen, Staub und Schmutz.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.
• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

STROMVERSORGUNG UND EINSCHALTLEITUNG

ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (−) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.

Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind.

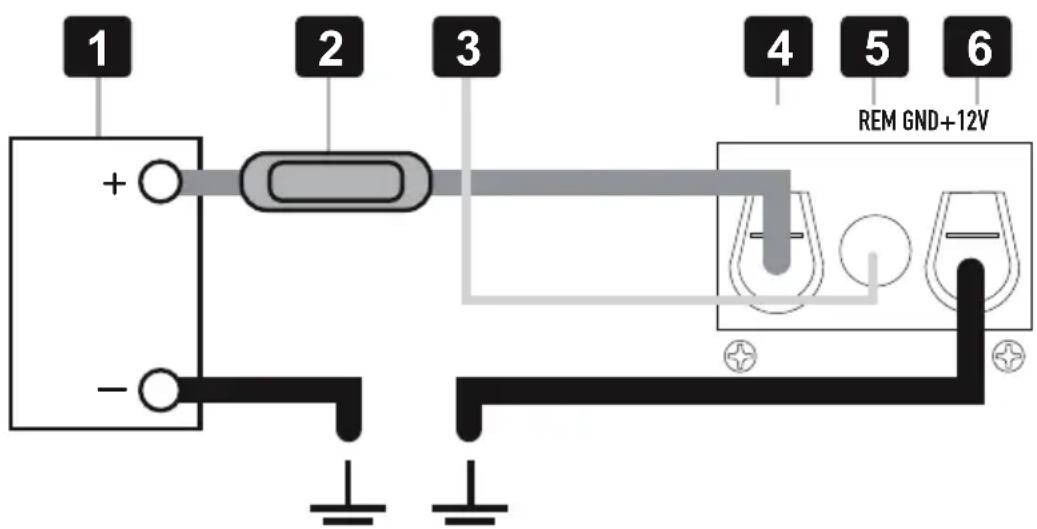

Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss [6] des Verstärkers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.

Der +12 V-Anschluss [4] des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integrierter Sicherung mit dem Pluspol der Batterie [1] verbunden werden. Diese Sicherung [2]) sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein.

Schließen Sie nun die Einschaltleitung [3] des Steuergeräts (Autoradio) an die REM-Buchse [5] des Verstärkers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm² ausreichend.

AUDIOSIGNALKABEL

Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verstärkers [7] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringern.

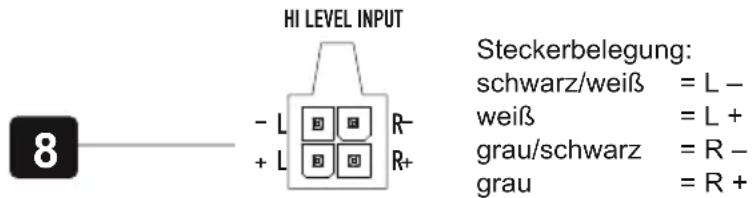

Die Hochpegeleingänge HI LEVEL INPUT [8] dienen zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.

ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen.

AUTOMATISCHE EINSCHALTFUNKTION

Drücken Sie den Tastschalter AUTO TURN ON [9] in die Position ON. Der Verstärker erkennt dann beim Einschalten des Steuergerätes, bei einem am Hochpegeleingang [8] anliegenden Hochpegelsignal einen Spannungsanstieg und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung [3] ist in diesem Falle ohne Funktion und muss nicht belegt werden.

HINWEIS: Die Automatische Einschaltfunktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.

EINGANGSEMPFINDLICHKEIT

Drehen Sie den Regler LEVEL [10] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler LEVEL [10] im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler LEVEL [10] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

Mit dem Regler BASS BOOST [11] können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!

SCHALTBARE PHASENLAGE

Mit dem Tastschalter PHASE SHIFT [12] kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.

REGELBARER TIEFPASSFILTER

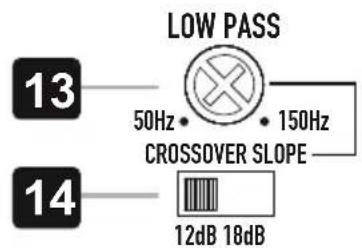

Mit dem Regler LOW PASS [13] können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger. Mit dem Schalter CROSSOVER SLOPE [14] kann zusätzlich noch die Flankensteilheit des Tiefpassfilters eingestellt werden. Die Flankensteilheit bestimmt, ob die heraus gefilterten Frequenzen normal (12dB) oder stark (18dB) abgesenkt werden sollen.

BASSPEGEL-FERNBEDIENUNG

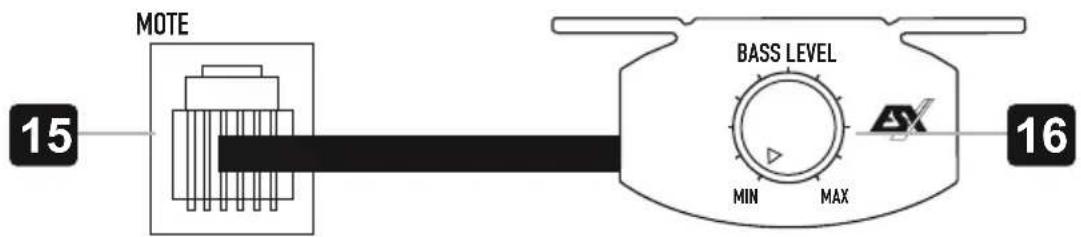

Mit der beiliegenden Kabel-Fernbedienung [16] kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss REMOTE [15] mit dem beiliegenden Kabel.

SCHUTZSCHALTUNG

Die PROTECT LED [17] leuchtet rot auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des Problems wieder funktionieren.

Die POWER LED [18] leuchtet grün auf, wenn das Gerät betriebsbereit ist.

FEHLERBEHEBUNG

Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung:

Punkt 1:

Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen.

Prüfen Sie, ob die POWER aufleuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.

3. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.

4. Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker, Autoradio und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

5. Überprüfen Sie, ob sich der Tastschalter AUTO TURN ON in der ON Position befindet und der HI LEVEL INPUT korrekt angeschlossen ist, falls Sie die RCA/Cinch-Eingänge LINE INPUT nicht verwenden.

Punkt 2:

Die PROTECT LED leuchtet auf.

1. Leuchtet die PROTECT LED aufgrund Überhitzung auf, kann dies ein Zeichen dafür sein, dass das Gerät auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um das Gerät herum vorhanden ist. Dann sollten Sie das System ausschalten und das Gerät abkühlen lassen. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist das Gerät möglicherweise defekt.

Punkt 3:

Den Verstärker auf Audioleistung überprüfen.

1. Stellen Sie sicher, dass die RCA/Cinch-Kabel am Radio und Verstärker nicht beschädigt sind. Die gesamte Länge der Kabel auf Knicke, Spleiße usw. überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschaltetem Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen.

Punkt 4:

Prüfen warum beim Einschalten des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererät anschließen.

Punkt 5:

Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs.

ODER

1. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prüfen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.

ODER

1. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prüfen lassen. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prüfen, und zwar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spannungsreglers usw.
