Vision VMS62B - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege Koaxial-Lautsprecher
Marke	ESX
Modell	Vision VMS62B
Größe	16,5 cm (6,5")
RMS-Belastbarkeit	80 W
Max. Belastbarkeit	160 W
Impedanz	4 Ω
Frequenzbereich	60 - 22000 Hz
Hochtöner	26 mm Mylar-Neodym
Membranmaterial	Polypropylen
Schwingspulendurchmesser	25,9 mm
Einbautiefe	25 mm
Einbaudurchmesser	125 mm
Außendurchmesser	180 mm
UV-beständig	Ja
Spritzwassergeschützt	Ja
Reinigung	Mit feuchtem Tuch abwischen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Auf korrekte Polarität achten; Lautsprecher fest montieren
Entsorgung	Elektronik-Entsorgung gemäß örtlichen Vorschriften

Häufig gestellte Fragen - Vision VMS62B ESX

Wie installiere ich den Vision VMS62B Lautsprecher?

Stellen Sie sicher, dass der Einbaudurchmesser (125 mm) und die Einbautiefe (25 mm) eingehalten werden. Achten Sie auf korrekte Polarität (+/-) und befestigen Sie den Lautsprecher fest mit Schrauben oder Klammern.

Welche Leistung verträgt der Lautsprecher?

Der Lautsprecher hat eine RMS-Belastbarkeit von 80 Watt und eine maximale Belastbarkeit von 160 Watt. Verwenden Sie einen Verstärker, der diese Werte nicht überschreitet.

Kann ich den Lautsprecher im Freien oder im Boot verwenden?

Ja, der Vision VMS62B ist UV-beständig und spritzwassergeschützt. Er eignet sich für den Einsatz in Booten, Wohnmobilen oder im Freien bei normaler Witterung.

Welche Impedanz hat der Lautsprecher?

Die Impedanz beträgt 4 Ohm. Achten Sie darauf, dass Ihr Verstärker diese Impedanz unterstützt.

Wie reinige ich den Lautsprecher?

Reinigen Sie die Oberfläche mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine aggressiven Lösungsmittel oder Scheuermittel.

Was ist der Frequenzbereich?

Der Frequenzbereich liegt zwischen 60 Hz und 22000 Hz, sodass er tiefe Bässe und klare Höhen wiedergibt.

Benötige ich einen speziellen Verstärker?

Nein, ein handelsüblicher Verstärker mit 4-Ohm-Ausgang ist ausreichend. Die RMS-Leistung sollte nicht unter 80 Watt liegen, um die beste Klangqualität zu erzielen.

Kann ich die Lautsprecher in die Tür meines Autos einbauen?

Ja, messen Sie vorher den Einbaudurchmesser (125 mm) und die Einbautiefe (25 mm). Die meisten Fahrzeugtüren bieten ausreichend Platz.

Was bedeutet '2-Wege Koaxial-Lautsprecher'?

Es bedeutet, dass der Lautsprecher einen Tieftöner und einen Hochtöner in einer Einheit kombiniert. Der Hochtöner ist mittig im Tieftöner montiert, was eine kompakte Bauweise ermöglicht.

Wie entsorge ich den Lautsprecher?

Entsorgen Sie ihn gemäß den örtlichen Elektronikschrott-Vorschriften. Geben Sie ihn nicht in den Hausmüll, sondern in einer geeigneten Recyclinganlage ab.

BEDIENUNGSANLEITUNG Vision VMS62B ESX

Modell VMS52B / VMS52W VMS62B / VMS62W
Typ 2-Wege Koaxial-LautsprecherUV-beständig und spritzwassergeschützt
Größe 13 cm (5.25“) 16,5 cm (6.5“)
RMS Belastbarkeit 60 Watt 80 Watt
Max. Belastbarkeit 120 Watt 160 Watt
Impedanz 4 Ω
Frequenzbereich 70 - 22000 Hz 60 - 22000 Hz
Hochtöner 26 mm Mylar-Neodym
Membran Polypropylen
Schwingspule	∅ 25,9 mm
Einbautiefe	‡ 25 mm	‡ 25 mm
Einbaudurchmesser	∅ 110 mm	∅ 125 mm
Außendurchmesser	∅ 151 mm	∅ 180 mm

ACHTUNG

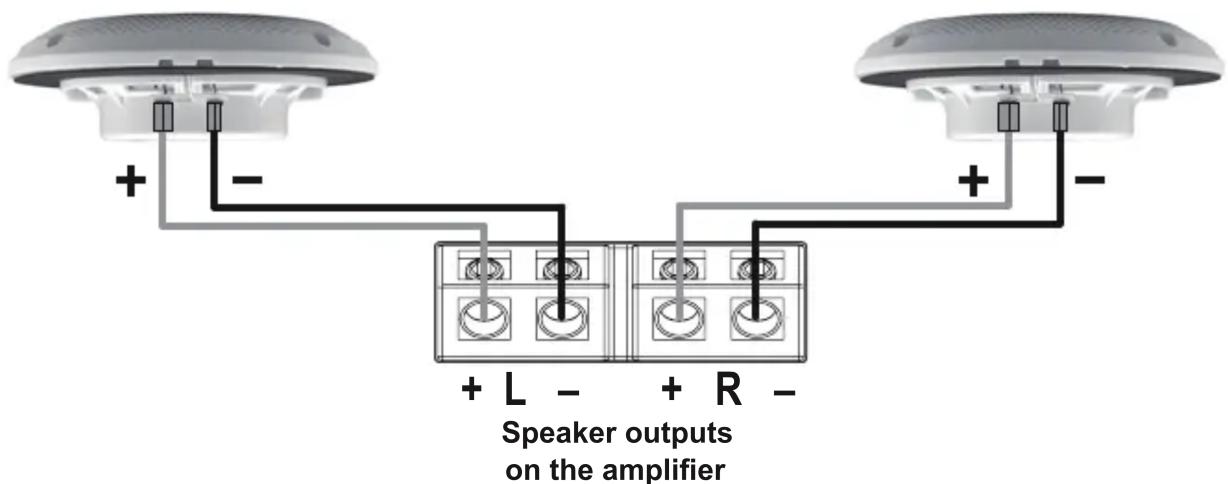

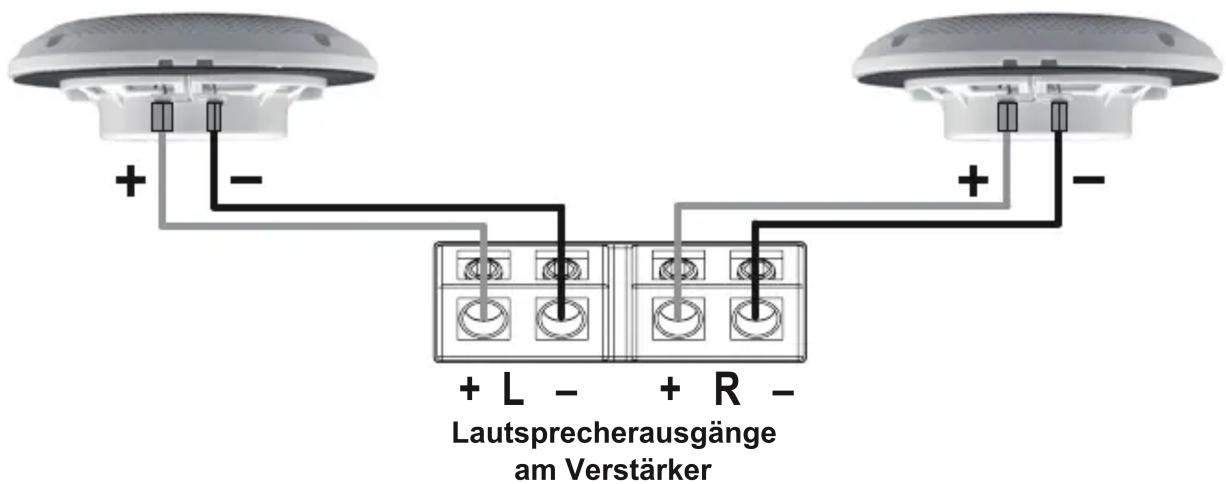

Achten Sie unbedingt auf die korrekte Polarität aller Anschlüsse.

ENTSORGUNG/ RECYCLING

Falls Sie die Lautsprecher entsorgen müssen, beachten Sie, dass keine elektronischen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie die Lautsprecher samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler.

Mehr Informationen unter www.audiodesign.de/entsorgung

SPECIFICATIONS

Model VMS52B / VMS52W VMS62B / VMS62W
Type 2-Way Coaxial SpeakersUV-resistant and splash-proof
Size 13 cm (5.25") 16,5 cm (6.5")
RMS power handling 60 Watts 80 Watts
Max. power handling 120 Watts 160 Watts
Impedance 4 Ω
Frequency range 70 - 22000 Hz 60 - 22000 Hz
Tweeter 26 mm Mylar Neodymium
Cone	Polypropylen
Voice coil	∅ 25,9 mm
Installation depth	‡ 25 mm ‡ 25 mm
Installation diameter	∅ 110 mm	∅ 125 mm
Outer diameter	∅ 151 mm	∅ 180 mm
