Quantum Q800A - Haut-parleur ESX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur de graves (Subwoofer)
Marque	ESX
Modèle	Quantum Q800A
Diamètre	20 cm (8")
Puissance de sortie RMS	1 x 100 W
Puissance de sortie Max.	1 x 200 W
Gamme de fréquences	20 - 150 Hz
Filtre passe-bas	50 - 150 Hz (réglable)
Filtre subsonique	Fixé à 20 Hz
Déphasage	0° / 180° (commutable)
Bass Boost	0 - 12 dB @ 45 Hz (réglable)
Alimentation	+12 V (9 - 15 V), négatif à la masse
Fusible	20 A
Dimensions (L x H x P)	Ø 360 x 145 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité.
Sécurité	Installation par un spécialiste recommandée. Débrancher la batterie avant installation. Utiliser un fusible 20 A près de la batterie.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit.

FOIRE AUX QUESTIONS - Quantum Q800A ESX

Comment brancher l'amplificateur ?

Connectez d'abord la borne GND à la masse négative de la batterie. Raccordez ensuite la borne +12 V via un câble avec fusible intégré à la borne positive de la batterie. Le fusible doit être placé à moins de 30 cm de la batterie. Assurez-vous que tous les branchements sont bien serrés.

Quel fusible utiliser pour l'amplificateur ?

Utilisez un fusible de 20 A placé près de la batterie, sur le câble d'alimentation +12 V.

Comment régler le Bass Boost ?

Le réglage BASS BOOST permet d'augmenter le niveau des basses de 0 à 12 dB à 45 Hz. Utilisez-le avec modération pour éviter la distorsion.

Que faire si le son est déformé ?

Vérifiez d'abord le réglage du niveau d'entrée (INPUT LEVEL). Assurez-vous que la sensibilité d'entrée est adaptée à votre autoradio. Réduisez éventuellement le gain ou le Bass Boost. Vérifiez aussi que les connexions sont correctes et que le fusible n'est pas défectueux.

Puis-je utiliser cet amplificateur avec une batterie 24 V ?

Non, l'amplificateur est conçu pour un système 12 V (plage 9-15 V). Une tension supérieure pourrait endommager l'appareil.

Comment régler la sensibilité d'entrée ?

Réglez d'abord le volume de votre autoradio à un niveau moyen. Tournez ensuite le potentiomètre INPUT LEVEL de l'amplificateur pour obtenir un volume sonore confortable. Cela assure un rapport signal/bruit optimal.

À quoi sert l'interrupteur de phase ?

L'interrupteur PHASE permet de basculer entre 0° et 180° pour synchroniser la réponse du subwoofer avec les autres haut-parleurs du véhicule, selon les caractéristiques acoustiques de l'habitacle.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon sec et doux pour dépoussiérer la surface. Évitez tout liquide ou produit chimique qui pourrait endommager la membrane.

Puis-je installer l'appareil moi-même ?

Il est recommandé de confier l'installation à un spécialiste pour éviter d'endommager les composants du véhicule (câbles, ordinateur de bord, réservoir, etc.) et garantir une sécurité optimale.

Quelle est la garantie du produit ?

La garantie dépend du revendeur. Consultez les conditions de garantie fournies avec l'appareil ou contactez le service après-vente ESX.

MODE D'EMPLOI Quantum Q800A ESX

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CHARACTERISTIQUES	Q800A
Subwoofer	20 cm (8")
Puisance de sortie RMS	1 x 100 W
Puisance de sortie Max.	1 x 200 W
Gamme de fréquences	20 - 150 Hz
Filtre passer-bas	50 - 150 Hz
Filtre Subsonic	Fixé à 20 Hz
Phase Shift	0° / 180°
Bass Boost	0 - 12 dB @ 45 Hz
Alimentation	+12 V (9 - 15 V), négatif à la masse
Fusible	20 A
Dimensions (L x H x P)	Ø 360 x 145 mm

Sous toutes réserves de modifications techniques

RECOMMANDATIONS AVANT L'INSTALLATION

• Cet apparéil convient exclusivement au branchement à un système de 12 volt à masse négative.
• Montez l'amplificateur de maniere à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du cable d'alimentation électrique, afin d'éviter tout son parasite.
• Veiliez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépend de la qualité de l'installation. Il est préféable de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du vehicule comme les cables, ordinateur de bord, ceinture de sécurité, réservoir d'essence etc.

ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit. Utilisez la fiche de cable fournie pour connecter chaque port.

Raccordez d'abord la borne GND de l'amplificateur avec le pole négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12 V doit maintainer etre raccordé avec un cable electrique avec un fusible integre a pole positif. Le fusible doit etre positionne pres de la batterie, la longueur de cable allant du pole positif de la batterie au fusible doit etre, pour des raisons de sécurité, inférieure a 30 cm. Vous nevez placer le fusible seulement apres avoir terminé tous les travaux d'installation, y compris le branchement des haut parleurs.

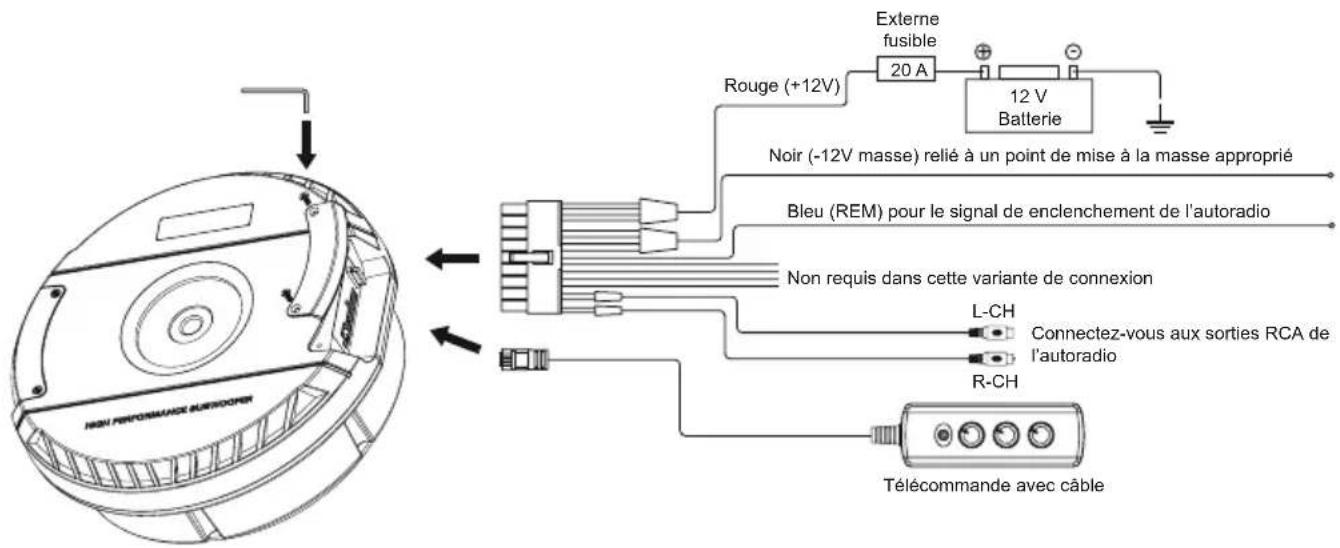

INTERCONNEXION PAR ENTRÉES RCA AVEC SIGNAL DE ALLUMAGE (REM):

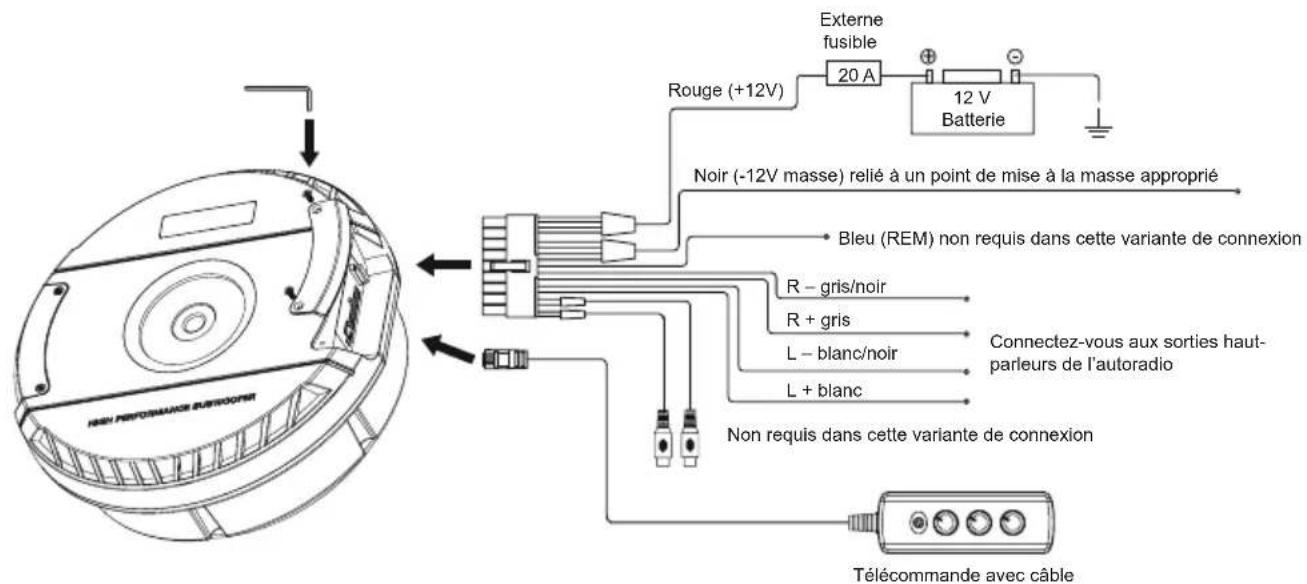

INTERCONNEXION PAR ENTREES DE HAUT NIVEAU AVEC ALLUMAGE AUTOMATIQUE:

RÉGLAGE DE LA SENSIBILITÉ D'ENTRÉE

La sensibilité d'entrée peut être adaptée à chaque autoradio. A cet effet, tournez le régulateur INPUT LEVEL de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

BASS BOOST RÉGLABLE

Avec le régulateur BASS BOOST, vous pouvez ajuster le niveau de basses de 0 - 12dB.

ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

INTERRUPTEUR DE PHASE

Le interrupteur PHASE permet d'ajuster la phase entre 0^ ou 180^ pour synchroniser le temps de reaction du signal en fonction des propriétés acoustiques du vehicule.

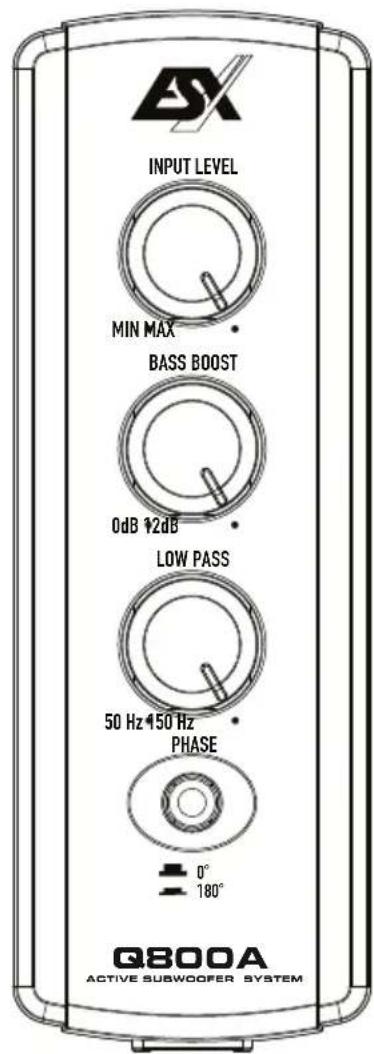

FILTRE PASSE-BAS RÉGLABLE

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LOW PASS. De cette manière, le filtré est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtré permet une diminution précise des zones de fréquences mediums et aigués.
