BEDIENUNGSANLEITUNG Quantum Q800A ESX
DEU BEDIENUNGSPANLEITUNG 3
ENG USER'S MANUAL 6
FRA MODE D'EMPLOI 9
ITA MANUALE D'USO 12
ESP MANUAL DE USO 15
ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES 18
Bittelesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Veränder in Betriebnehmen.
TECHNISCHE DATEN Q800A
| Subwoofer | 20 cm (8") |
| Ausgangsleistung RMS | 1 x 100 W |
| Ausgangsleistung Max. | 1 x 200 W |
| Frequenzgang | 20 - 150 Hz |
| Tiefpassfilter | 50 - 150 Hz |
| Subsonicfilter | Fixiert bei 20 Hz |
| Phasen-Schalter | 0° / 180° |
| Bass Boost | 0 - 12 dB @ 45 Hz |
| Betriebsspannung | +12 V (9 - 15 V), Minus an Masse |
| Sicherung | 20 A |
| Abmessungen (B x H x L) | Ø 360 x 145 mm |
| Technische Änderungen vorbehalten |
HINWEISE VOR DER INSTALLATION
- Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
- Achten Sie darauf, dass die Eingangs-/Ausgangskabel welt genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Storeinstrahlungen kommt kann.
- Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
- Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
- Achten Sie bei der Installation des Geräts darauf, dass keine seriennmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschadigt bzw. entfern't werden.
ANSCHLUSS
ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (-) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschlieben der einzelnen Anschlüsse den beiliegenden Kabelstecker.
Stellen Sie zunachst eine Verbindung zwischen dem GND-Anschluss des Verständers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollenn Schmutzmente sorgfältig vom Masse-Anschlusspunkt entfern werden.
Der +12 V-Anschluss des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integrierten Sicherung mit dem Pluspol der Batterie verbunden werden. Diese Sicherung solle sich in Höhe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Laatsprecher-Anschlüsse ein.
ACHTUNG: Benutzen Sie niemals die Hochgelegeingänge und die Cinch-Eingänge gleichzeitig. Dies konnte das Gerät ernsthat Beschädigen.

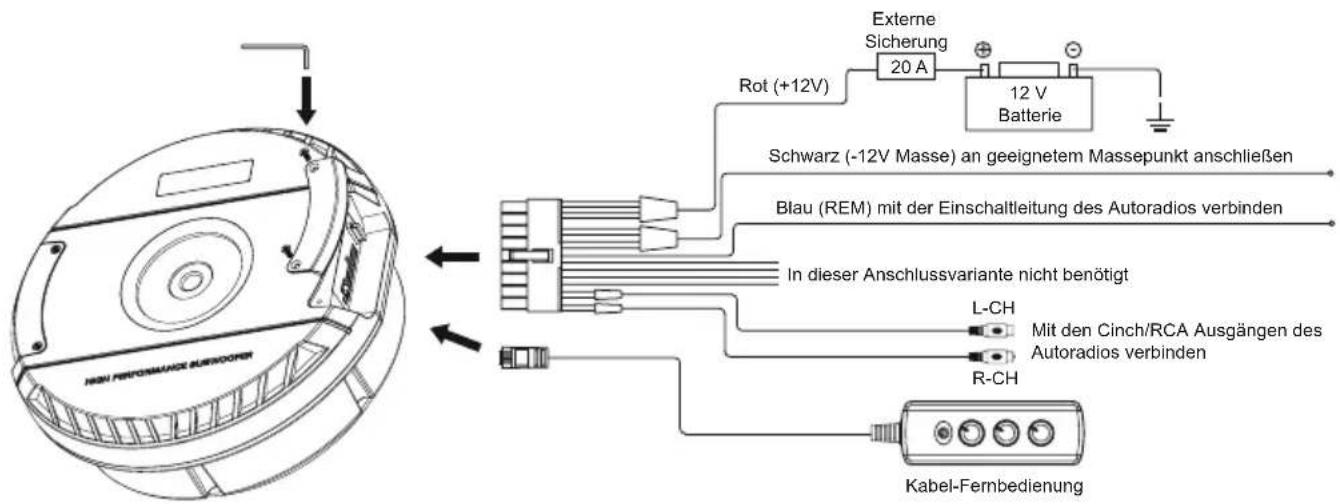

ANSCHLUSS PER CINCH-EINGÄNGE MIT EINSCHALTLEITUNG (REM):

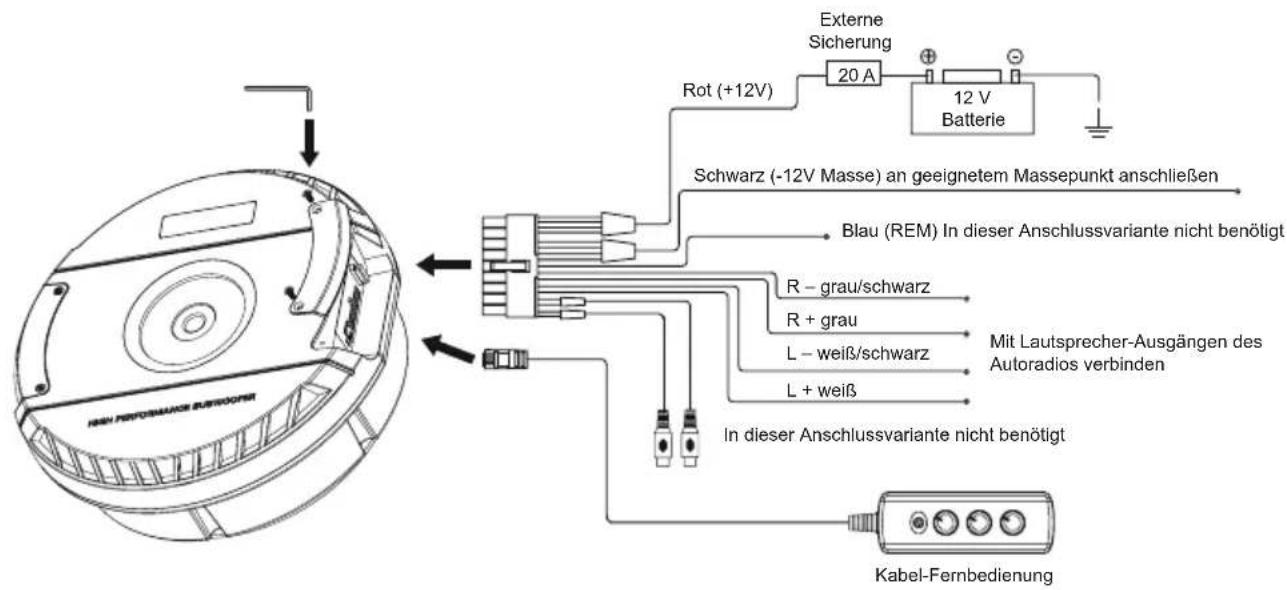

ANSCHLUSS PER HOCHEGELEINGÄNGE MIT AUTOMATISCHER EINSCHALTFUNKTION:

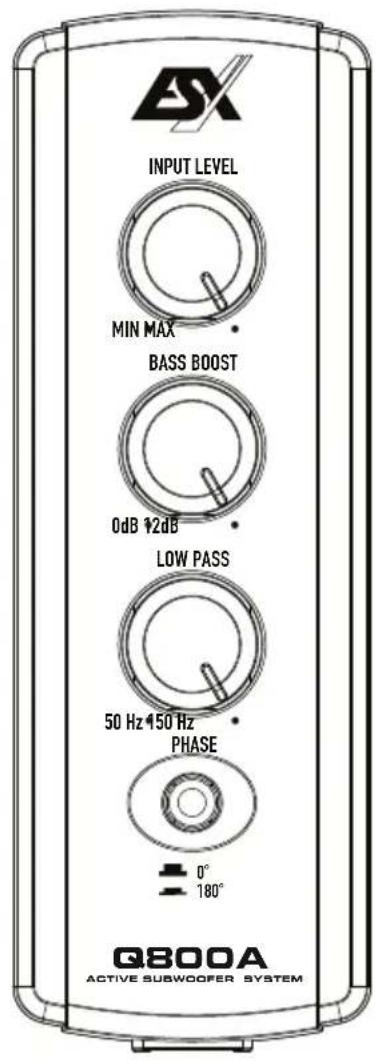

EINGANGSEMPFINDLICHKEIT
Drehen Sie den Regler INPUT LEVEL gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT LEVEL im Uhrzeigersinn, bis Sie aus den Laufsprechem leichte Verzerrungen horen. Dann drehen Sie den Regler INPUT LEVEL ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
REGELBARER BASS BOOST
Mit dem Regler BASS BOOST konnen Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!
REGELBARER TIEFPASSFILTER
Mit dem Regler LOW PASS können Sie die gewünschte Trennfrequency einstellen. Dadurch werden nur die Freqenzen unterhalb der eingestellen Trennfrequency verstarkt und der Subwoofer spiel praziser und leistungsfähiger.
SCHALTBARE PHASENlage
Mit dem Tastschalter PHASE kann die Phasenlage auf 0^ oder 180^ geschaltet werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.
