CC256TV - Tondeuse à gazon Anova - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Tondeuse à gazon Anova CC256TV, moteur thermique, largeur de coupe 51 cm, hauteur de coupe réglable de 25 à 75 mm, capacité du réservoir de carburant 1,2 L.
Utilisation	Conçue pour les jardins de taille moyenne à grande, idéale pour une utilisation sur des terrains plats ou légèrement inclinés.
Maintenance et réparation	Vérifier régulièrement l'huile moteur, nettoyer le filtre à air, affûter les lames après chaque utilisation, et entretenir le système de démarrage.
Sécurité	Porter des lunettes de protection et des gants, ne pas utiliser sous la pluie, s'assurer que le terrain est dégagé avant de commencer la coupe.
Informations générales	Garantie de 2 ans, poids de 30 kg, niveau sonore de 96 dB, conforme aux normes de sécurité européennes.

FOIRE AUX QUESTIONS - CC256TV Anova

Comment démarrer la tondeuse Anova CC256TV ?

Pour démarrer la tondeuse, assurez-vous que le réservoir de carburant est plein et que la bougie d'allumage est propre. Appuyez sur le bouton d'alimentation et tirez sur le cordon de démarrage jusqu'à ce que le moteur se mette en marche.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que le filtre à carburant n'est pas obstrué, et que la bougie d'allumage est en bon état. Si le problème persiste, consultez le manuel d'utilisation.

Comment entretenir ma tondeuse Anova CC256TV ?

Pour entretenir votre tondeuse, nettoyez régulièrement la lame, vérifiez le niveau d'huile et changez-le si nécessaire, et remplacez le filtre à air tous les ans. Assurez-vous également de stocker la tondeuse dans un endroit sec.

Comment régler la hauteur de coupe ?

Pour régler la hauteur de coupe, utilisez le levier de réglage situé près des roues. Abaissez ou élevez le levier pour choisir la hauteur souhaitée, généralement entre 2 cm et 7 cm.

Que faire si la tondeuse laisse des traces ou ne coupe pas uniformément ?

Cela peut être dû à une lame émoussée. Vérifiez l'état de la lame et affûtez-la si nécessaire. Assurez-vous également que la hauteur de coupe est réglée correctement et que le terrain est plat.

Comment nettoyer la lame de la tondeuse ?

Avant de nettoyer la lame, débranchez la tondeuse et assurez-vous qu'elle est complètement arrêtée. Utilisez une brosse métallique pour enlever l'herbe et les débris, puis essuyez avec un chiffon propre.

Puis-je utiliser la tondeuse par temps humide ?

Il est déconseillé d'utiliser la tondeuse par temps humide, car cela peut affecter la qualité de la coupe et augmenter le risque de blessure. Attendez que le sol soit sec avant de tondre.

Comment stocker ma tondeuse pendant l'hiver ?

Avant de stocker votre tondeuse, nettoyez-la soigneusement, videz le réservoir de carburant et changez l'huile. Rangez-la dans un endroit sec et à l'abri du gel.

Où puis-je trouver des pièces de rechange pour la tondeuse Anova CC256TV ?

Vous pouvez trouver des pièces de rechange dans les magasins spécialisés en jardinage, sur des sites de vente en ligne, ou en contactant le service client d'Anova pour des recommandations.

Quel type d'huile dois-je utiliser pour la tondeuse ?

Utilisez de l'huile moteur 4 temps de haute qualité, de préférence avec une viscosité de 10W-30 pour des performances optimales.

MODE D'EMPLOI CC256TV Anova

R: Caja del filtro de aire

ANOVA Vous voulez vous féliciter d'avoir choisi un de nos produits et garantit l'assistance et la coopération qui a toujours distingué notre marque au fil du temps.

Cette machine est conçue pour durer de nombreuses années et être très utile si elle est utilisée conformément aux instructions du manuel. Nous vous recommandons donc de lire ce manuel et suivez toutes nos recommandations.

Pour plus d'informations ou questions, vous pouvez contacter par nos médias Web tels que www.anovamaquinaria.com.

Faites attention aux informations fournies dans ce manuel et sur l'appareil pour leur sécurité et celle des autres.

• Ce manuel contient des instructions d'utilisation et d'entretien.
• Prenez ce manuel avec vous quand vous allez au travail avec la machine.
• Le contenu sont corrects au moment de l'impression.

- le droit d'apporter des modifications à tout moment sans affecter nos responsabilités légales sont réservés.

- Ce manuel est considéré comme partie intégrante du produit et doit rester avec ce en cas de prêt ou la revente.

- Demandez à votre revendeur pour un nouveau manuel en cas de perte ou de dommages.

LIRE CE MANUEL AVANT UTILISATION ATTENTIVEMENT LA MACHINE

Pour vous assurer que votre machine fournira les meilleurs résultats, lisez les règles d'utilisation et de sécurité avant d'utiliser.

AUTRES MISES EN GARDE:

Une mauvaise utilisation peut causer des dommages à la machine ou à d'autres objets. Adapter la machine aux nouvelles exigences techniques pourraient entraîner un écart entre le contenu de ce manuel et le produit acheté.

Lisez et suivez toutes les instructions de ce manuel. Ces instructions pourrait enfreindre entraîner de graves blessures.

AVERTISSEMENT:

Pour votre propre sécurité lire ce manuel avant d'utiliser votre nouvel appareil. Le non-respect des instructions peut entraîner des blessures corporelles graves. Passez quelques instants pour vous familiariser avec votre tondeuse à gazon avant chaque utilisation. S'il vous plaît garder ce manuel dans un endroit sûr, afin que l'information est disponible à tout moment. Votre ordinateur à remettre à quelqu'un d'autre, donner ces instructions et consignes de sécurité d'exploitation.

utilisation prévue

L'équipement ne peut être utilisé pour des tâches pour lesquelles il est conçu. Toute autre utilisation est considérée comme un cas d'utilisation abusive. L'utilisateur / opérateur et non le fabricant doit être tenu responsable de tout dommage ou préjudice de toute nature causés en conséquence.

tondeuse à essence est destiné à un usage privé, soit pour une utilisation dans la maison et les environnements de jardinage.

L'usage privé de la tondeuse à gazon désigne un temps de fonctionnement annuel ne dépasse généralement pas 50 heures, au cours de laquelle la machine est principalement utilisée pour maintenir à petite échelle, les pelouses résidentielles et jardins / passe-temps à la maison. équipements publics, salles de sport, et les applications agricoles / forestières sont exclus.

S'il vous plaît noter que notre équipement n'a pas été conçu pour être utilisé dans des applications commerciales ou industrielles.

Applications. Notre garantie est annulée si la machine est utilisée dans le commerce, le commerce ou les affaires ou à des fins équivalentes.

Les instructions d'utilisation fournies par le fabricant doivent être conservés et consultés pour veiller à ce que la tondeuse est utilisé et entretenu correctement. Les instructions contiennent des informations précieuses sur les conditions d'exploitation, d'entretien et de maintenance.

Important! En raison du risque élevé de blessures corporelles à l'utilisateur, la tondeuse à gazon ne peut pas être utilisé pour des buissons ou des haies de finition, à la végétation grimpante de coupe, les toits plantés ou cultivés herbe sur les balcons, à la saleté propre (aspirer) et les débris de la passerelles, ou des arbres de coupe ou des coupures de couverture. En outre, la tondeuse ne peut pas être utilisé comme un cultivateur de puissance à haut niveau des zones telles que des monticules de terre.

Pour des raisons de sécurité, la tondeuse ne peut pas être utilisé comme une unité d'entraînement pour d'autres outils de travail ou des boîtes à outils de toute nature.

TABLE DES MATIÈRES

Pour votre propre sécurité lire ce manuel avant d'utiliser votre nouvel appareil. Le non-respect des instructions peut entraîner des blessures corporelles graves. Passez quelques instants pour vous familiariser avec votre tondeuse à gazon avant chaque utilisation.

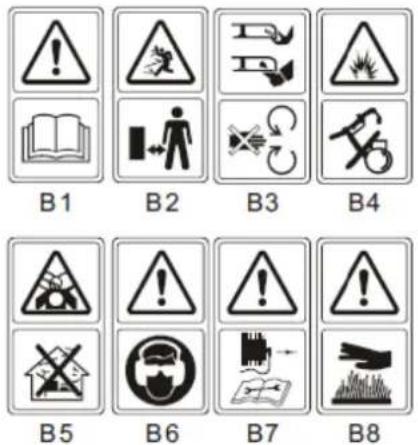

1. SYMBOLES MARQUÉ DU PRODUIT (sur la couverture arrière)

B.1 Lire l'opérateur est manuel.
B.2 Gardez les spectateurs à distance.
B.3 accorder plus d'attention aux mains et aux pieds de l'opérateur pour éviter les blessures.
B.4 Le carburant est inflammable, tenir éloigné du feu. Ne pas ajouter de carburant avec le fonctionnement de la machine.
B.5 vapeurs toxiques; Ne pas fonctionner à l'intérieur.
B.6 tontes, s'il vous plaît utiliser des lunettes et des bouchons d'oreilles pour protéger l'opérateur.
B.7 une remise en état s'il vous plaît ramasser la fiche et la réparation selon le manuel d'utilisation.
B.8 Attention: Le moteur est chaud.

Figure B: étiquette de sécurité trouvée sur la tondeuse: MAINS ET LAISSER LES PIEDS.

Avertissement: Gardez les signes de sécurité claire et visible sur l'ordinateur. Remplacer les signes de sécurité si elle est manquante ou illisible.

2. RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT: Lors de l'utilisation des outils de gaz, vous devez toujours suivre les

consignes de sécurité de base, y compris ce qui suit, pour réduire les risques de blessures graves et / ou endommager l'appareil. Lisez ces instructions avant d'utiliser ce produit et conserver ces instructions pour référence future.

MISE EN GARDE: Cette machine produit un champ électromagnétique lors du fonctionnement. Ce

champ peut, dans certains cas interférer avec les implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes porteuses d'implants médicaux à consulter leur médecin et le

fabricant implant médical avant d'utiliser cette machine.

formation:

• Lisez attentivement les instructions. Familiarisez-vous avec les commandes et l'utilisation correcte de l'équipement.
• Ne laissez jamais les enfants ou les personnes qui ne connaissent pas ces instructions pour utiliser la tondeuse. Les réglementations locales peuvent limiter l'âge de l'opérateur.
• Ne tondez jamais les gens, surtout les enfants, ou les animaux domestiques sont à proximité.
• Notez que l'opérateur ou l'utilisateur est responsable des accidents ou des risques à d'autres personnes ou à leurs biens.
• Les opérateurs soient correctement formés à l'utilisation, le réglage et le fonctionnement de la machine, y compris les opérations interdites.

préparation

• Pendant la tonte, portez toujours des chaussures et des pantalons longs. Ne pas utiliser l'appareil pieds nus ou porter des sandales ouvertes.
• Examinez soigneusement la zone où vous utiliserez l'équipement et enlever tous les objets tels que des pierres, des jouets, des bâtons et des fils qui peuvent être projetés par la machine.

AVERTISSEMENT- L'essence est très inflammable.

• le carburant dans des récipients spécialement prévus à cet effet.
• faire le plein à l'extérieur et ne pas fumer pendant le ravitaillement.
• ajouter du carburant avant de démarrer le moteur. Ne retirez jamais le bouchon du réservoir de carburant ou l'essence pendant que le moteur tourne ou lorsque le moteur est chaud.
• Si l'essence est renversé, ne tentez pas de démarrer le moteur mais déplacer la machine hors de la zone de déversement et éviter de créer une source d'inflammation jusqu'à ce que les vapeurs se sont dissipées l'essence.
• Remplacer tous les couvercles du réservoir de carburant et le récipient bien.
• Remplacer les silencieux défectueux.
• Avant d'utiliser, toujours vérifier que les lames, boulons de lame et coupe sont l'assemblage pas usés ou endommagés. Remplacer les lames et les boulons usés ou endommagés dans des ensembles pour préserver l'équilibre.

Opération

- Ne pas faire fonctionner le moteur dans un espace confiné où des émanations dangereuses peuvent accumuler du monoxyde de carbone.

- Attention! Ne pas utiliser la tondeuse quand il y a un risque d'illumination.

- Il est recommandé de limiter la durée de l'opération, afin de minimiser le risque de bruit et les vibrations.

- Veillez à utiliser la tondeuse sur les pentes et tombants à proximité, des fossés ou des talus.

- Coupe uniquement à la lumière du jour ou avec une lumière artificielle. De

- Évitez d'utiliser l'appareil dans l'herbe humide, lorsque cela est possible.

- Assurez-vous toujours assis sur les pentes.

- Marche, jamais à court.

- Pour les machines tournantes roue, couper la face des pentes, jamais de haut en bas.

- Soyez très prudent lorsque vous changez de direction.

- Ne pas couper des pentes trop raides.

- Soyez très prudent d'investir ou de tirer la tondeuse vers vous.

- Arrêter la lame si elle doit incliner la tondeuse pour le transport lors de la traversée autre diverses surfaces de tondeuse à gazon comme le transport vers et à partir de la zone à découper;

- Ne jamais utiliser la tondeuse avec des protections défectueuses, ou sans dispositifs de sécurité, par exemple des déflecteurs et / ou des paniers d'herbe au lieu.

- précautioniln: La tondeuse à gazon ne doit pas être utilisé sans l'herbe entière de protection ou d'ouverture

protecteur fermeture automatique en place.

• Ne pas modifier les paramètres du régulateur du moteur ou une surcharge du moteur.
• Ne pas modifier ou altérer un ajustement d'étanchéité pour commander la vitesse du moteur.
• Systèmes ou dispositifs de sécurité de la tondeuse ne doivent pas être falsifiées ou désactivées.
• Débranchez toutes les lames et les mécanismes d'embrayage avant de démarrer le moteur.
• Démarrez le moteur avec précaution selon les instructions et les pieds éloignés des lames.

- Ne pas incliner la tondeuse lors du démarrage du moteur;

- Ne pas démarrer le moteur en position debout devant la goulotte d'évacuation.

- Ne pas mettre les mains ou les pieds près des pièces tournantes. Rester à l'écart de l'ouverture de décharge en tout temps.

- Ne jamais ramasser ou transporter une tondeuse à gazon alors que le moteur est en marche.

- Arrêtez le moteur et débranchez le fil de bougie d'allumage, assurez-vous que toutes les pièces mobiles soient complètement arrêtées et, si la clé, retirez la clé:

- Avant les blocages de compensation ou conduit de trop-plein.

- Avant de vérifier, nettoyer ou travailler sur la tondeuse.

- Après avoir heurté un objet étranger. Inspector la tondeuse à gazon pour les dommages et effectuer des réparations avant de redémarrer et d'utiliser la tondeuse.

- Si la tondeuse commence à vibrer anormalement (vérifier immédiatement).

- Arrêtez le moteur et débranchez le fil de bougie d'allumage, assurez-vous que toutes les pièces mobiles soient complètement arrêtées et, si la clé, retirez la clé:

- chaque fois que vous quittez la tondeuse.

- Avant de faire le plein.

- Réduire le paramètre d'étranglement lors de l'arrêt du moteur, si le moteur est muni d'une valve, éteindre le carburant à la fin de la récolte.

Entretien et stockage

• Gardez tous les écrous, boulons et vis bien serrés pour que l'équipement està dans des conditions de travail sûres.
• Ne jamais entreposer l'équipement avec de l'essence dans le réservoir à l'intérieur d'un bâtiment où les vapeurs peuvent atteindre une flamme ou d'une étincelle.
• Laisser refroidir le moteur avant de le ranger dans un espace clos.
• Nettoyer et entretenir la tondeuse avant de le ranger.
• Pour réduire les risques d'incendie, le moteur, le pot d'échappement, le compartiment de la batterie et le ré servoir d'essence d'herbe, de feuilles ou de graisse excessive.
• Vérifiez régulièrement le receveur de l'herbe pour usure ou de détérioration non.
• Remplacer les pièces pour la sécurité usés ou endommagés.
• Si le réservoir de carburant doit être vidé, cela devrait être fait à l'extérieur.
• Un mauvais entretien, l'utilisation de composants de remplacement ou non conformes Fours à micro-ondestioaucune modificationiln composants de sécurité peuvent endommager la tondeuse et sérieusement les opérateurs de dommages.
• utilisation úuniquement des lames et des pièces de rechange recommandées par le fabricant. L'utilisation de pièces non d'origine peut endommager le màopérateurs de machines et les dommages. Gardez la tondeuse à gazon en bon état de fonctionnement.
• Si le dispositif detenciiln de la lame ne fonctionne pas, pilngase contacter le centre de service tétechnicien de l'aide.

!avertissement:Ne touchez pas la lame rotative.

!avertissement:Remplir le carburant dans un endroit bien ventilé avec le moteur arrêté.

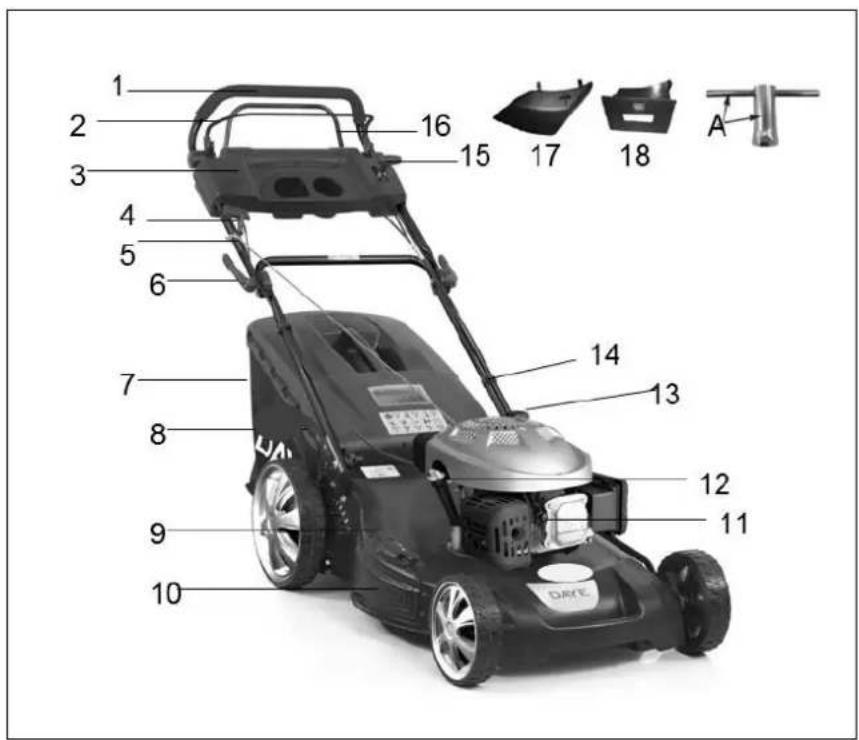

3. DESCRIPTION DES PARTIES

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 A DATE

fig.1

1. Poignée supérieure 2. Commande de frein Mango 3. Boîte à outils

2. Poignée de lancement 5. Guide du cordon 6. Levier de verrouillage

3. bac de ramassage 8. levier de réglage de hauteur 9. Couverture

4. rabat latéral 11. Sparkplug 12. huile couverture

5. Bouchon du réservoir 14. Serre-câble 15. Primaire Levier

6. poignée de commande auto-gestion 17. Canal Side décharge 18. Wedge matelassée

il comprend

A: Clé de bougie d'allumage

4. INFORMATIONS TECHNIQUES

modèle	CC256TV
type de moteur	MA173 4 fois
Cylindrée	173 cm3
puissance nominale	3.6kW
Largeur de coupe	560mm
vitesse nominale	2800 / min
Capacité du réservoir de carburant	2.0L
Capacité de ramassage d'herbe	70L
Poids net	41,5 kg
Le réglage en hauteur	25 ~ 75mm, 7 réglages

niveau garanti de pressionacoustique de la position de	83.5 dB (A) (K = 3 dB (A))
l'opérateur (selon la norme EN ISO 5395-1 Annexe fa & EN ISO 5395-2, EN ISO 4871)
mesure du niveau de puissance acoustique niveau de pression acoustique garanti (selon 2000/14 / CE)	93.1dB (A) K =1,92dB (A)98 dB (A)
vibration(Selon la norme EN ISO 5395-1 Annexe G & EN ISO 5395-2)	4.337m / s2K = 1,5 m / s2

5. ASSEMBLÉES

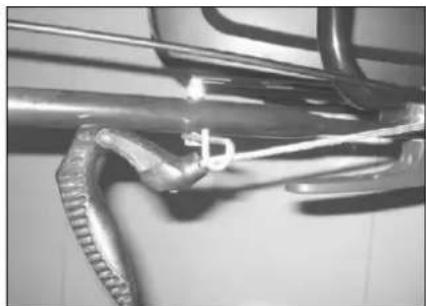

5.1 MANGO PLIER

1. Utiliser le bouton pour régler le guidon inférieur dans le corps de l'appareil. (Fig. 2A)
2. Soulevez les deux leviers de verrouillage pour libérer la poignée supérieure à plier.
3. Appuyez sur le levier de verrouillage pour fermer la poignée dans la position de fonctionnement. (Figure 2B)

4. Régler la tension en tournant l'écrou avec une clé.

5. Fixer le serre-câble à la position indiquée et connectez le câble. (Figure 2C / 2D)

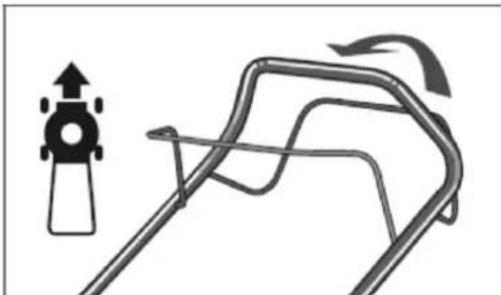

A).Press l'ouverture du levier de verrouillage.

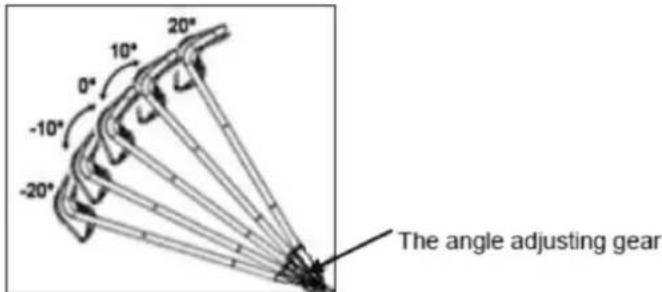

B) .Rote mécanisme de réglage de centrage poignée supérieure pour le réglage de l'angle à une plage d'angle approprié -20 à 20 ° comme représenté sur la Fig.3.
C).Press le levier de verrouillage pour fermer la poignée inférieure et la poignée supérieure.

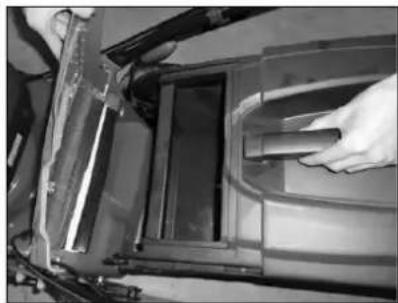

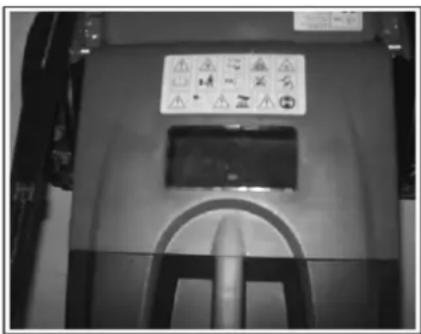

1. Set: Soulevez le couvercle arrière et accrochez le collecteur d'herbe à l'arrière de la tondeuse.
2. Pour retirer: poignée et soulevez le couvercle arrière, enlever le bac de ramassage.

Déplacer le moteur de démarreur poignée au guide de câble. (Fig.5)

Appliquer une pression vers l'extérieur pour dégager la fermeture du levier. Déplacez le levier vers l'avant ou vers l'arrière pour régler la hauteur. (Fig.6)

Pour monter: appuyez sur la boîte à outils sur le panneau de poignée.

boîte à outils de verrouillage avec panneau de poignée - le nez au fond de la boîte à outils doit entrer dans le panneau de poignée. (Fig.7A / 7B)

Ce type de tondeuse à gazon a deux boîte à outils, on est construit boîte, l'autre est boîtier externe pour la zone construite, vous pouvez appuyer sur le bouton pour l'ouvrir, puis appuyez sur pour verrouiller le couvercle. Vous pouvez mettre des outils comme une clé, un tournevis, et mettre les bouteilles de boisson dans ces boîtes. (Fig.7C)

Ces tondeuses à gazon peuvent être adaptés à leur fonction normale, en fonction du but de l'application:

La tondeuse à éjection arrière pour:

1. collection Faucheuse
2. éjection latérale Mower.

Qu'est-ce que le compost?

Lorsque le paillis de tonte de l'herbe est coupée en une seule opération, puis coupé finement et retourne à la bande d'herbe comme engrais naturel.

Conseils pour la tonte: Mulch

• Garniture réguler un maximum de 2 cm 6 cm 4 cm pelouse.
• Utilisez un couteau bien aiguisé - Ne pas tondre l'herbe mouillée
• Max. Vitesse du moteur
• il suffit de passer au rythme de travail.
• ordinaire caler régulièrement rembourrage à l'intérieur du boîtier et la lame de coupe

opération démarrage

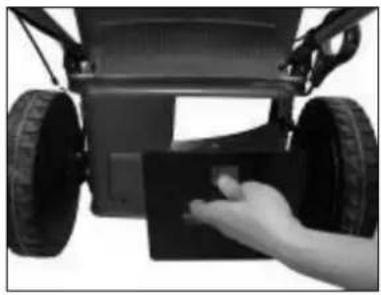

ONE: Retrofitting d'engrais de coupe (paillage)

1. Soulevez le capot arrière et enlever le collecteur d'herbe.
2. Appuyez sur le rembourrage de coin à l'intérieur du couvercle. Wedge verrouillage rembourré avec le bouton sur l'ouverture du couvercle. (Fig. 8A / 8B)
3. Remettre le couvercle arrière.

AVERTISSEMENT: Ne procédez avec le moteur et la lame d'arrêt.

DOS: remplacement pour le fauchage de décharge latérale

1. Soulevez le capot arrière et enlever le collecteur d'herbe.
2. rembourrage mont Wedge.
3. Ascenseur rabat latéral à éjection latérale. (Fig.9a)
4. Monter la goulotte d'évacuation latérale pour l'évacuation latérale sur le rabat du côté de la broche de support. (Fig.9a)
5. Abaisser le rabat latéral, le volet se trouve dans le canal d'évacuation. (Figure 9B)

ATTENTION: Seulement lorsque le moteur et la fraise sont statiques.

TROIS: Tondre le collecteur d'herbe

Pour tondre le collecteur d'herbe, enlever le coussin de coin et goulotte d'éjection latérale pour le téléchargement et monter le collecteur d'herbe.

1. Retrait du rembourrage de coin:
2. Relever le couvercle arrière et enlever le rembourrage de coin.
3. Dépose du canal d'évacuation latérale pour l'évacuation latérale:
4. Relever le rabat latéral et retirer la goulotte d'évacuation latérale.
   -Le rabat latéral se ferme automatiquement l'ouverture de décharge dans le boîtier par la force du ressort.
   couverture côté de nettoyage régulièrement et les formes de décharge ouvrant le reste de l'herbe et la saleté coincées.
5. Monter le collecteur d'herbe:
   -Pour ajustement: Ouverture du couvercle arrière et le crochet du collecteur d'herbe à l'arrière de la tondeuse.
   -Pour retirer: poignée et soulevez le couvercle arrière, retirez le collecteur d'herbe.

AVERTISSEMENT: Seul le moteur est arrêté et coupe statique.

7. MODE D'EMPLOI

7.1 AVANT DÉPART

Remplir le moteur avec de l'essence et de l'huile comme indiqué dans le manuel d'utilisation du moteur emballé dans votre tondeuse. Lisez attentivement les instructions.

AVERTISSEMENT: L'essence est très inflammable.

le carburant dans des récipients spécialement prévus à cet effet.

Reconstituer le seul en plein air avant de démarrer le moteur et ne pas fumer pendant le ravitaillement poignées de carburant ou de carburant.

Ne retirez jamais le bouchon du réservoir de carburant ou l'essence pendant que le moteur tourne ou lorsque le moteur est chaud.

Si l'essence est renversé, ne tentez pas de démarrer le moteur mais déplacer la machine hors de la zone de déversement et éviter de créer une source d'inflammation jusqu'à ce que les vapeurs d'essence se soient dissipées.

Remplacer tous les réservoirs de carburant et les bouchons de récipient bien.

Avant de basculer la tondeuse pour maintenir la lame ou de l'huile drain, enlever le réservoir de carburant.

MISE EN GARDE: Ne jamais remplir l'intérieur du réservoir de carburant, le moteur ou jusqu'à ce que le moteur a été refroidi au moins 15 minutes après le travail.

7.2 pour démarrer le moteur et FIXER LA COUR

1. L'unité est équipée d'un soufflet en caoutchouc sur l'extrémité de la bougie d'allumage, assurer que la boucle de métal à l'extrémité du fil de bougie d'allumage (dans le soufflet en caoutchouc) est solidement fixé sur l'embout métallique la bougie d'allumage.

2. Lors du démarrage d'un moteur froid, tourner l'amorce à la position

Lors du démarrage du moteur chaud et faire fonctionner, tourner étrangleur en position 10A (la figure 10A/figure 10B)

1. debout derrière l'unité, de préhension de la poignée de commande et maintenir le frein contre la poignée supérieure comme représenté sur la Figure 10C

2. Tenez la poignée du démarreur comme le montre la figure 10C et un ascenseur rapide. Revenez lentement à boulonner le fil de guidage après le démarrage du moteur.

Relâchez le frein de la poignée de commande pour arrêter le moteur et la lame.

Pendant le fonctionnement, maintenir la poignée de frein avec les deux mains.

Remarque: Pendant le fonctionnement, lorsque la poignée de frein est relâchée, le moteur arrête et, par conséquent, la tondeuse cessera de fonctionner.

AVERTISSEMENT: Pour éviter le démarrage intempestif de la tondeuse, il est équipé d'un frein moteur qui doit être enlevé avant que le moteur peut être démarré. Lorsque le levier de commande est relâché, le moteur doit revenir à sa position initiale, à laquelle le moteur est automatiquement désactivé.

Remarque: le frein moteur (poignée de frein): Utiliser le levier pour arrêter le moteur. Dans la version du levier, le moteur et la butée lame automatiquement. Coupe, tenez le levier en position de travail. Avant de commencer à couper, levier contrôle marche / arrêt plusieurs fois pour vous assurer qu'il fonctionne correctement. Assurez-vous que la tension du câble peut être utilisé facilement (c.-à-ne se coince pas ou ayant subi une torsion de quelque façon)

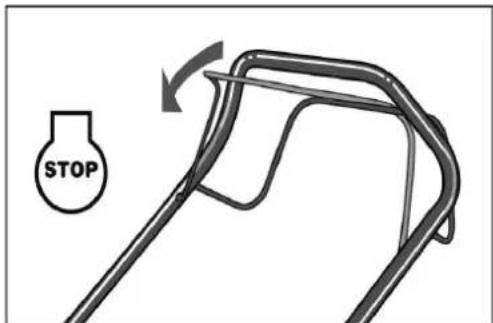

7.4 ARRÊT DU MOTEUR

MISE EN GARDE: La lame continue à tourner pendant quelques secondes après l'arrêt du moteur.

1. Contrôle de la poignée Relâchez le frein pour arrêter le moteur et la lame. (Fig.11)
2. Déconnecter et la masse du fil de bougie d'allumage comme cela est indiqué dans le manuel séparé moteur pour empêcher un démarrage accidentel lorsque l'ordinateur est sans surveillance.

STOP

Fig.11

70,5 CONNEXION TRACTION

Manette de commande de pinces auto-entraînement, la tondeuse se déplace automatiquement vers l'avant avec environ 3,6 km / h (figure 12), relâcher la poignée auto-entraînement, la tondeuse arrête de se déplacer.

MISE EN GARDE: La tondeuse est conçue pour couper l'herbe résidentielle normale d'une hauteur

maximum de 250 mm.

Pas essayer de couper l'herbe sèche ou humide anormalement élevée (par exemple l'herbe) ou des tas de feuilles. Les débris peuvent accumuler sur le pont de la tondeuse ou contactez l'échappement du moteur, ce qui représente un risque potentiel d'incendie.

7.6 Pour obtenir les meilleurs résultats lorsque MOW

Nettoyez la pelouse de débris. Assurez-vous que la pelouse est clair de pierres, des bâtons, des fils ou autres objets qui

pourraient être projetés accidentellement par la tondeuse dans toutes les directions et causer des blessures graves à l'opérateur et d'autres ainsi que des dommages aux biens et les objets environnants. Ne pas tondre l'herbe mouillée. Pour le fauchage efficace ne pas couper l'herbe mouillée qui a tendance à coller au fond du couvercle empêchant la coupe correcte des tontes de gazon. Coupez plus de 1/3 de la longueur de l'herbe. coupe recommandée Fauchage est 1/3 de la longueur de l'herbe. La vitesse du plancher devra être ajustée de sorte que les coupes peuvent être dispersées uniformément sur la pelouse. Pour une coupe particulièrement lourd dans l'herbe épaisse, il peut être nécessaire d'utiliser une vitesse plus lente pour obtenir une coupe nette soigneusement. A couper l'herbe long peut être nécessaire de couper l'herbe en deux passes, vers le bas l'autre feuille 1/3 de la longueur de la deuxième coupe et peut-être un motif de coupe différent qui a été utilisé pour la première fois. coupe Chevauchement un peu chaque étape aidera également des coupes nettes restant sur la pelouse. La tondeuse doit toujours fonctionner à plein régime pour obtenir la meilleure coupe et laissez-le faire le plus de travail efficace de la récolte. Nettoyer le fond de la plate-forme. Assurez-vous de nettoyer le fond de la plate-forme de coupe après chaque utilisation pour éviter une accumulation d'herbe, ce qui empêcherait un rembourrage approprié. Couper les feuilles. lames peuvent également être fauche bénéfique pour la pelouse. A lames de coupe, assurez-vous qu'ils sont secs et trop épais ne sont pas sur la pelouse. Ne vous attendez pas toutes les feuilles sont dans les arbres avant de couper.

MISE EN GARDE: Si vous frappez un objet étranger, arrêtez le moteur. Retirez le fil de bougie, inspecter soigneusement la tondeuse pour tout dommage et réparer les dégâts avant de redémarrer et d'utiliser la tondeuse. vibrations étendue de la tondeuse pendant le fonctionnement est une indication de dommages. L'appareil doit être réparé rapidement inspecté et.

7.7 bac de ramassage

Il y a une fenêtre dans le couvercle arrière. Vous pouvez voir l'état du receveur de l'herbe à travers la fenêtre. Si le récepteur est rempli d'herbe, vider et nettoyer le sac, assurez-vous qu'il est propre et assurez-vous que votre écran est ventilé.

Le couvercle inférieur de la fraise doit être nettoyé après chaque utilisation pour éviter l'accumulation de l'herbe coupée, les feuilles, la saleté ou autres matières. Si on les laisse accumuler ces résidus seront invités à l'oxydation et à la corrosion et peuvent empêcher un rembourrage approprié. Le couvercle peut être nettoyé en faisant basculer la tondeuse et le grattage avec un outil approprié (veiller à ce que le fil de bougie d'allumage est débranché).

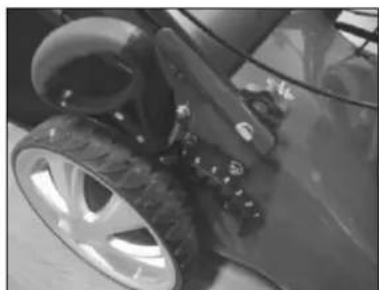

7.9 INSTRUCTIONS RÉGLAGE DE LA HAUTEUR

MISE EN GARDE: Ne pas faire des ajustements à tout moment la tondeuse sans avoir d'abord arrêter le moteur et débrancher le fil de bougie d'allumage.

MISE EN GARDE: Avant de modifier la hauteur de coupe, arrêter la tondeuse et débrancher le fil de

bougie d'allumage. Votre tondeuse à gazon est équipé d'un réglage centralisé de la hauteur du levier offrant 7 positions de hauteur. (Fig. 14)

La hauteur (la feuille sur le sol) peut être réglée de 25 mm à 75 mm (positions de hauteur 7).

1. Arrêter la tondeuse et débrancher le fil de bougie d'allumage avant de changer la hauteur de coupe de la tondeuse.
2. Le centre de levier de réglage de hauteur offre sept positions de hauteur différentes.

Pour modifier la hauteur de coupe, serrer le levier de réglage vers la roue, en le déplaçant vers le haut ou vers le bas jusqu'à la hauteur sélectionnée.

Utilisez uniquement le remplacement de la bougie d'origine. Pour de meilleurs résultats, remplacer la bougie toutes les 100 heures d'utilisation.

LES PLAQUETTES DE FREIN

Vérifier et / ou remplacer les plaquettes de frein du moteur en agent de service régulier que les pièces d'origine peuvent être utilisés en remplacement.

9. INSTRUCTIONS LUBRIFICATION

MISE EN GARDE: Débranchez la bougie avant réparation.

1. roues Lubrifier les roulements à billes dans chaque roue au moins une fois par saison avec une huile légère.
2. MOTEUR - Suivez le manuel du moteur pour les instructions de lubrification.

10. NETTOYAGE

MISE EN GARDE: Ne pas placer le moteur sur le tuyau. L'eau peut endommager le moteur ou contaminer

le système de carburant.

1. Nettoyez le couvercle avec un chiffon sec.
2. Tuyau eau sous le pont basculant la tondeuse à la bougie d'allumage ci-dessus.

10.1 AIR MOTEUR FILTRE

ATTENTION: Ne laissez pas obstruer la saleté ou la poussière l'élément en mousse du filtre à air. L'élément de filtre à air du moteur doit être réparé (nettoyée) après 25 heures de tonte normale. L'élément en mousse à réparer régulièrement si la tondeuse est utilisée dans des conditions poussiéreuses, sèches. (Fig.15)

NETTOYAGE DU FILTRE AIR

B: élément en mousse

C: Top du filtre à air

Le système de filtre à air utilise un élément en mousse qui peut être lavé et réutilisé.

1. Enlever le couvercle du filtre à air (C).
2. Retirer l'élément de mousse (B).
3. Laver le corps en mousse dans le détergent liquide et de l'eau. Serrer l'élément en mousse dans un chiffon propre.
4. Saturer le élément en mousse avec de l'huile moteur propre. Pour éliminer l'excès d'huile moteur, le serrage de l'élément en mousse dans un chiffon propre.
5. Installation de l'élément en mousse dans la zone du filtre à air
6. Fermer le couvercle du filtre à air et serrer les deux boulons.

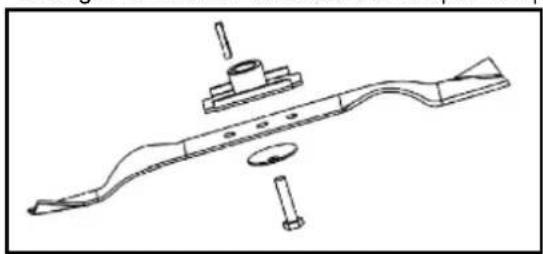

10.2 BLADE

MISE EN GARDE: Assurez-vous de débrancher le fil et la terre de bougie d'allumage avant de travailler

sur la lame de coupe pour empêcher le démarrage du moteur. Protégez vos mains en utilisant des gants épais ou un chiffon pour saisir les lames de coupe. Fixer la tondeuse comme indiqué dans le manuel d'utilisation du moteur. Retirer le boulon à tête hexagonale et de la lame de fixation et la rondelle adaptateur lame sur le vilebrequin du moteur. Retirer l'adaptateur de la lame et le vilebrequin.

MISE EN GARDE: Vérifiez périodiquement l'adaptateur de lame pour détecter les fissures, surtout si vous

frappez un objet étranger. Remplacer si nécessaire.

Pour obtenir les meilleurs résultats, la lame doit être forte. La lame peut être affûtée par meulage ou de le retirer et le dépôt de l'arête de coupe en gardant le plus près possible du biseau original. Il est extrêmement important que chaque arête de coupe reçoit une quantité égale de broyage pour empêcher une lame asymétrique. Un bilan incorrect causera une vibration excessive qui risque d'endommager le moteur et la tondeuse. Assurez-vous d'équilibrer soigneusement la lame après l'affûtage. La lame peut être testé pour l'équilibre en équilibre sur un tournevis à tige ronde. Retirez le métal du côté le plus lourd jusqu'à équilibrée.

Avant de remonter la lame et l'adaptateur de lame à l'unité, lubrifier le vilebrequin du moteur et la surface interne de l'adaptateur de lame avec une huile légère. Installer l'adaptateur de la lame sur le vilebrequin. Voir Fig.16. Placez la lame avec le numéro de pièce éloignée de l'adaptateur. Aligner la rondelle sur la lame et insérer le boulon à tête hexagonale. Serrer le boulon au couple indiqué ci-dessous:

boulon central 40Nm-50Nm pour assurer le bon fonctionnement de votre appareil. Tous les écrous et les boulons doivent être vérifiés périodiquement pour voir si elles sont bien serrées.

Après une utilisation prolongée, en particulier dans des conditions de sol sablonneux, la lame porte et perd une partie de la forme originale. Il est efficace à réduire la lame de découpage est remplacé. Remplacez uniquement par l'usine de lame de rechange agréés. dommages résultant de l'état de déséquilibre de la lame ne sont pas la responsabilité du fabricant. vous devez utiliser le type original marqué sur la lame lors du changement de la lame (DAYE 263001171, pour demander la fraise, contactez votre revendeur local ou appelez notre société)

10.4 MOTEUR

Consulter le moteur indépendant pour l'entretien du moteur.

Gardez l'huile moteur comme indiqué dans le manuel d'utilisation du moteur fourni avec votre appareil. Lisez et suivez attentivement les instructions.

Inspector le filtre à air selon le mode du moteur indépendant dans des conditions normales.

Nettoyez toutes les quelques heures dans des conditions extrêmement poussiéreuses. En règle générale, les performances du moteur et les inondations indiquent que le filtre à air doit être réparé.

Pour réparer le filtre à air, consultez le manuel du moteur séparé fourni avec votre appareil.

La bougie d'allumage doit être nettoyé et l'écart doit être remis à zéro une fois par saison. remplacement de la bougie d'allumage est recommandé au début de chaque saison de tonte; Consultez le manuel du moteur pour le type de fiche correcte et les spécifications de l'espace.

Nettoyer le moteur avec un chiffon ou d'une brosse. Maintenir propre le système de refroidissement (zone boîtier du ventilateur de) appropriée pour permettre de l'air qui est essentiel pour la performance et la durée du mouvement du moteur. Assurez-vous d'enlever toute l'herbe, les résidus de saleté et de carburant zone silencieux.

11. STOCKAGE D'INSTRUCTIONS (hors saison)

Les étapes suivantes devraient être prises pour préparer la tondeuse à gazon pour le stockage.

1. Vider le réservoir après la dernière saison de récolte.

A) Vider le réservoir avec une pompe d'aspiration.

ATTENTION! Ne pas vider l'intérieur de l'essence, à proximité d'une cheminée, etc. Ne fume pas! Les

vapeurs d'essence peuvent provoquer une explosion ou un incendie.

B) Démarrez le moteur et le laisser tourner jusqu'à ce qu'il ait épuisé toute l'essence et les places restantes.
C) enlever la bougie d'allumage. Utiliser un réservoir d'huile pour remplir env. 20 ml d'huile dans la chambre de combustion. Utilisation du moteur de démarreur pour distribuer uniformément l'huile dans la chambre de combustion. Remplacer la bougie d'allumage.
2. Nettoyer et graisser soigneusement la tondeuse comme décrit ci-dessus dans « lubrification ».
3. Graisser légèrement coupe pour éviter la corrosion.
4. Gardez la tondeuse à gazon dans un endroit sec, propre et sans gel, hors de la portée des personnes non autorisées.

MISE EN GARDE: Le moteur doit avoir complètement refroidi avant de ranger la tondeuse.

REMARQUE:

• En cas de stockage tout type d'équipement électrique dans un hangar de stockage sans aération ni matériaux, il faut veiller à ce que la machine est résistant à la rouille. Utilisation d'une huile légère ou de silicone, enduire l'équipement, en particulier les fils et toutes les pièces en mouvement.
• Veillez à ne pas plier ou plier les câbles.
• Si le câble de démarrage est déconnecté du guide de câble sur la poignée, déconnexion et la masse du fil de

bougie d'allumage. Appuyez sur la poignée de commande de la lame et tirer le câble lentement du moteur de démarreur. Placez la corde de démarrage sur le fil de guidage de la broche sur la poignée.

transport

Éteignez le moteur et laissez refroidir le moteur. déconnecter ensuite le fil de bougie d'allumage et de vidange du réservoir de carburant selon les instructions du manuel du moteur. Veillez à ne pas plier ou endommager le couteau pour pousser la tondeuse sur les obstacles.

12 Dépannage

PROBLÈME	CAUSE PROBABLE	ACTION CORRECTIVE
Le moteur ne démarre pas.	manette des gaz étrangleur est pas dans la position correcte pour les conditions en vigueur.	Déplacer la cale manette des gaz à la position correcte
	Le réservoir de carburant est vide.	Remplir le réservoir de carburant: voir MANUEL DU PROPRIÉTAIRE DU MOTEUR.
	L'élément de filtre à air est sale.	Nettoyer l'élément de filtre à air: voir le MANUEL DU PROPRIÉTAIRE DE MOTEUR
	Connexion desserrée de bougie d'allumage.	Serrer la bougie: voir MANUEL DU PROPRIÉTAIRE DE MOTEUR
	Le fil de bougie d'allumage est lâche ou débranché de la prise.	Installer le fil de bougie d'allumage de la bougie d'allumage.
	L'écartement des électrodes est incorrect.	Réglage de l'écartement des électrodes: Voir MANUEL DU PROPRIÉTAIRE DE MOTEUR
	La bougie d'allumage est défectueux.	Plugged correctement installer une nouvelle prise: voir MANUEL DU PROPRIÉTAIRE DE MOTEUR
	Le carburateur est inondé de carburant	Retirer le filtre à air de l'élément et tirer le câble jusqu'à ce que le démarreur du carburateur en continu hors tension et installer le filtre à air de l'élément.
	Module d'allumage défectueux	Contactez l'agent de service.
Le moteur est difficile à démarrer ou perd le pouvoir.	La saleté, l'eau et rassis du réservoir de carburant.	Vidanger le carburant et nettoyer le réservoir. Remplir le réservoir avec carburant propre et frais
	L'évent sur le dessus du réservoir de carburant est bouché.	Nettoyer ou remplacer le bouchon du réservoir de carburant.
	L'élément filtre à air sale.	Nettoyer le filtre à air de l'élément.
Le moteur tourne de façon erratique.	La bougie d'allumage est défectueux.	Plugged correctement installer une nouvelle prise: voir MANUEL DU PROPRIÉTAIRE DE MOTEUR
	L'écartement des électrodes est incorrect.	Réglage de l'écartement des électrodes: Voir MANUEL DU PROPRIÉTAIRE DE MOTEUR
	L'élément filtre à air sale.	Nettoyer l'élément de filtre à air: voir le MANUEL DU PROPRIÉTAIRE DE MOTEUR
Le moteur a mal fonctionné.	L'élément filtre à air sale.	Nettoyer l'élément de filtre à air: voir le MANUEL DU PROPRIÉTAIRE DE MOTEUR
	Les fentes d'aération couvrent le moteur est bloqué.	Retirer les débris des coups de feu.
	Ailettes de refroidissement et des passages d'air sous le boîtier du moteur duventilateur sont bloqués.	Retirer les débris des ailettes de refroidissement et des passages d'air.
Le moteur est sauté à grande vitesse.	La distance entre les électrodes de la bougie d'allumage est trop étroite.	Réglage de l'écartement des électrodes: Voir MANUEL DU PROPRIÉTAIRE DE MOTEUR
Les Surchauffe du moteur	Le flux d'air de refroidissement est limitée.	Éliminer les débris hors des fentes du couvercle, le boîtier de la soufflante, des conduits d'air
	bougieincorrecte.	Installer F7RTC (TORCH). Les fiches et les ailettes de refroidissement du moteur
La tondeuse vibre de manière anormale	La découpe est assemblée en vrac.	Serrer la lame
	La découpe est assemblée déséquilibrée	Équilibrer la lame.

13. GARANTIE

Ce produit est garanti conformément aux dispositions légales sur une période de 12 mois à compter de la date d'achat par le premier utilisateur.

Cette garantie couvre tous les défauts de matériaux ou défauts de fabrication ne comprend pas de pièces d'usure normale tels que des roulements, des brosses, des fils, des bouchons ou des accessoires tels que des perceuses, des forets, lames de scie, etc., des dommages ou des défauts résultant d'abus ou altérations; Ni les coûts de transport.

Nous nous réservons le droit de refuser toute réclamation lorsque l'achat ne peut pas être vérifiée ou quand il est clair que le produit n'a pas été correctement entretenu. (Nettoyer les fentes de ventilation, des balais de charbon régulièrement entretenus, ...)

Votre achat de billets doit être conservé comme preuve de la date d'achat.

Son outil ne est pas retiré doit être retourné à votre revendeur dans un état convenablement propre, dans son étui moulé par soufflage d'origine le cas échéant à l'unité ainsi que la preuve d'achat.

14. ENVIRONNEMENT

Si vos besoins de la machine à remplacer après une utilisation prolongée, ne le mettez pas dans les ordures ménagères mais les éliminer de la manière sécuritaire pour l'environnement.

15. CE DÉCLARATION DE CONFORMITÉ

CE

Distribuidora

Millasur, SL

RUA EDUARDO PONDAL, n° 23 PISIGÜEIRO

15688 OROSO - A COROGNE

ESPAGNE

анова

Conformément aux différentes directives communautaires, confirme par les présentes, en raison de sa conception et de construction, et selon le marquage CE imprimé par le fabricant sur elle, la machine identifiée CONFORME document avec les exigences pertinentes et la sécurité de base et de la santé des directives communautaires. Cette déclaration valide le produit pour afficher le symbole CE.

Dans le cas où la machine est modifiée et cette modification n'est pas approuvée par le fabricant et communiqué au distributeur, cette déclaration perd sa valeur et l'effet.

Nom de la machine: TONDEUSE

modèle: CC256TV

Reconnu et approuvé la norme qui correspond à:
